《施工现场临时用电安全技术规范一、工程概况《施工现场临时用电安全技术规范》适用于各类新建、扩建、改建和拆除等施工现场的临时用电安全管理。
本规范旨在确保施工现场临时用电的安全、合理、经济、可靠，防止电气事故的发生，保障施工人员的生命财产安全。
以下内容根据工程实际情况进行制定。
二、用电管理1. 用电管理组织：施工现场应设立用电管理组织，明确用电管理负责人，负责现场临时用电的安全管理。
2. 用电管理制度：制定临时用电管理制度，包括用电申请、审批、验收、检查、维修、拆除等环节的具体规定。
3. 用电计划：根据施工进度和用电需求，编制临时用电计划，明确用电负荷、线路走向、配电设施配置等。
4. 用电负荷：临时用电负荷应按照国家相关规定进行计算，确保用电设备正常运行。
5. 电力线路：临时电力线路应按照施工图纸进行设计，采用合格的电缆、电线、配电设备等。
6. 用电设备：用电设备应符合国家强制性产品认证要求，禁止使用淘汰、损坏、不合格的电气设备。
7. 用电检查：定期对临时用电设施进行检查，发现问题及时整改。
三、电工1. 电工资格：电工应具备国家规定的电工资格证书，持证上岗。
2. 电工培训：对电工进行定期培训，提高电工的专业技能和安全意识。
3. 电工职责：电工负责施工现场临时用电设施的安装、维修、拆除等工作，确保用电安全。
4. 电工操作规范：电工应严格遵守电工操作规程，穿戴符合国家安全标准的劳动保护用品。
四、安全距离与外电防护1. 安全距离：根据国家相关规定，设置临时用电设施与建筑物的安全距离，确保用电安全。
2. 外电防护：对临近的外电线路进行防护，避免因施工导致外电线路损坏。
3. 防护措施：采用绝缘、隔离、警示等防护措施，防止误碰外电线路。
4. 防护设施检查：定期检查防护设施，发现问题及时整改。
五、电缆线路1. 电缆线路设计：根据施工现场用电需求，合理设计电缆线路，确保线路安全、经济、合理。
设计时应考虑线路走向、敷设方式、电缆类型及规格等。
施工现场临时用电安全技术规范在建筑施工的过程中，临时用电是必不可少的一部分。
然而，由于施工现场环境复杂、用电设备多样等因素，临时用电存在着诸多安全隐患。
为了保障施工人员的生命安全和设备的正常运行，确保施工现场临时用电的安全可靠，必须严格遵循相关的安全技术规范。
一、临时用电的基本原则1、采用三级配电系统施工现场临时用电应采用三级配电系统，即总配电箱、分配电箱和开关箱。
总配电箱负责将电源引入施工现场，分配电箱将电能分配到各个用电区域，开关箱则直接控制用电设备。
这样的分级配电系统能够有效地保障电能的合理分配和安全控制。
2、采用 TNS 接零保护系统TNS 接零保护系统是一种常用的保护接地方式。
在该系统中，工作零线（N 线）与保护零线（PE 线）分开设置，PE 线严禁断线。
这样可以有效地防止电气设备外壳带电，保障人员安全。
3、采用二级漏电保护系统二级漏电保护系统包括总配电箱漏电保护器和开关箱漏电保护器。
总配电箱漏电保护器的漏电动作电流和动作时间应大于开关箱漏电保护器，形成分级保护，确保在发生漏电故障时能够及时切断电源，避免触电事故的发生。
二、临时用电的组织设计1、编制依据2、现场勘查对施工现场的地形、地貌、周边环境、电源位置等进行详细的勘查，了解用电设备的分布和负荷情况，为合理布置配电箱和线路提供依据。
3、负荷计算根据用电设备的功率、数量和使用时间，进行负荷计算，确定总用电容量和各级配电箱的容量，选择合适的导线截面和电器元件。
4、绘制临时用电工程图纸包括用电工程总平面图、配电装置布置图、配电系统接线图等，图纸应清晰、准确，便于施工和管理。
5、制定安全用电措施和电气防火措施针对施工现场可能出现的安全隐患，制定相应的安全用电措施，如接地与接零保护、漏电保护、绝缘防护等。
同时，制定电气防火措施，如合理配置灭火器材、加强电气设备的巡视检查等。
三、配电箱与开关箱1、配电箱的设置配电箱应安装在干燥、通风、常温的场所，周围不得堆放杂物，便于操作和维修。
《施工现场临时用电安全技术规范》(jgj46-2016) 《施工现场临时用电安全技术规范》(JGJ46-2005)一、关于临时用电电气产品管理和电工测试仪器、工具的配备1、施工现场临时用电工程所使用的电气设备、装置、元器件和电线、电缆等电气产品必须按照国家和省有关规定经国家“3C”认证和省建设工业产品登记备案。
使用单位相关人员应当对购买的电气设备、装置、元器件和电线、电缆质量进行核查，不合格产品不得用于临时用电工程。
2、施工单位必须按照有关规定为电工配备劳动防护用品和电工工具，并应配齐万用表、兆欧表、接地电阻测试仪、漏电保护器检测仪。
二、关于施工现场临时用电的供配电3、施工现场临时用电工程的电源中性点直接接地220/380V三相四线制低压电力系统，必须符合TN—S接零保护、三级配电、两级漏电保护和动照分设、压缩配电间距和环境安全的原则。
同一台变压器或发电机的各用电系统中，接地保护的型式必须保持一致。
4、施工现场临时用电工程配电方式:从一级总配电箱(配电柜)向二级分配电箱配电可以分路。
即:当采用电缆配线时，总配电箱(配电柜)可以分若干分路向若干分配电箱配电;当采用绝缘导线架空配线时，每一架空分路也可支接若干分配电箱。
从二级分配电箱向三级开关箱配电，当采用电缆配线时，一个分配电箱可以分若干分路向若干开关箱配电。
5、施工现场供配电线路宜选用电缆，电缆的类型、电缆芯线及截面、电缆的敷设等应符合规范要求。
(1)总配电箱(配电柜)至分配电箱必须使用五芯电缆。
(2)分配电箱至开关箱与开关箱至用电设备的相数和线数应保持一致。
动力与照明分别设置时，三相设备线路可采用四芯电缆，单相设备和一般照明线路可采用三芯电缆。
(3)塔式起重机、施工电梯、物料提升机、混凝土搅拌站等大型施工机械设备的供电开关箱必须使用五芯电缆向设备配电。
6、电缆必须包含全部工作芯线和保护零线(PE线)，五芯电缆芯线绝缘色标为绿/黄双色、淡蓝色、黑色、棕色、黑色或棕色，其中黑色、棕色、黑色或棕色为相线色标，淡蓝色芯线必须用作工作零线(N线),绿/黄双色芯线必须用作保护零线(PE线)，N线、PE线绝缘色标同样适用于四芯、三芯电缆。

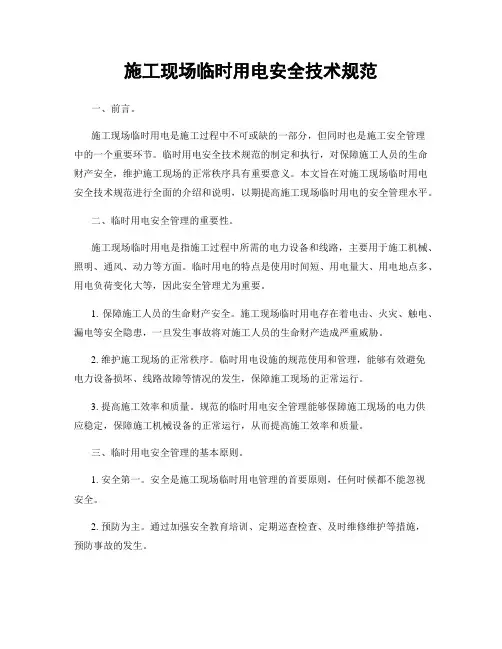

施工现场临时用电安全技术规范一、前言。
施工现场临时用电是施工过程中不可或缺的一部分，但同时也是施工安全管理中的一个重要环节。
临时用电安全技术规范的制定和执行，对保障施工人员的生命财产安全，维护施工现场的正常秩序具有重要意义。
本文旨在对施工现场临时用电安全技术规范进行全面的介绍和说明，以期提高施工现场临时用电的安全管理水平。
二、临时用电安全管理的重要性。
施工现场临时用电是指施工过程中所需的电力设备和线路，主要用于施工机械、照明、通风、动力等方面。
临时用电的特点是使用时间短、用电量大、用电地点多、用电负荷变化大等，因此安全管理尤为重要。
1. 保障施工人员的生命财产安全。
施工现场临时用电存在着电击、火灾、触电、漏电等安全隐患，一旦发生事故将对施工人员的生命财产造成严重威胁。
2. 维护施工现场的正常秩序。
临时用电设施的规范使用和管理，能够有效避免电力设备损坏、线路故障等情况的发生，保障施工现场的正常运行。
3. 提高施工效率和质量。
规范的临时用电安全管理能够保障施工现场的电力供应稳定，保障施工机械设备的正常运行，从而提高施工效率和质量。
三、临时用电安全管理的基本原则。
1. 安全第一。
安全是施工现场临时用电管理的首要原则，任何时候都不能忽视安全。
2. 预防为主。
通过加强安全教育培训、定期巡查检查、及时维修维护等措施，预防事故的发生。
3. 规范管理。
严格按照相关法律法规和标准规范进行临时用电设施的设计、施工、运行和维护管理。
4. 整体协调。
临时用电管理需要与施工管理、安全生产管理等相互协调，形成整体管理体系。
四、临时用电安全管理的主要内容。
1. 临时用电设计。
（1）临时用电设计应符合国家有关规定和标准，采用安全可靠的电气设备和线路。
（2）临时用电设计应考虑用电负荷、线路长度、用电地点等因素，合理确定临时用电设施的布置和容量。
2. 临时用电施工。
（1）临时用电施工应由具有相应资质的电气施工单位进行，施工人员必须持证上岗。
施工现场临时用电安全技术规范临时用电安全技术规范是为了确保施工现场临时用电安全而制定的一系列规定和安全要求。
1. 设计与安装：- 临时用电系统应由专业电气工程师进行设计，并符合国家相关标准和规范。
- 临时用电设备应选择合格的产品，并按照要求进行安装。
- 临时用电设备应有明显的标识，方便识别和操作。
2. 线路布置与保护：- 临时用电线路应按照规定布置，避免交叉、搭挂或接地不良等情况。
- 临时用电线路应采用防水、防火和防压等措施进行保护。
- 临时用电线路应具备漏电保护，设有漏电保护器并定期进行测试。
3. 用电设备与电器安全：- 临时用电设备应经过质量检测，合格的设备才能使用。
- 临时用电设备应放置在干燥通风的地方，防止受潮引发电气事故。
- 临时用电设备应有专人负责看护，发现故障及时维修或更换。
4. 用电操作与管理：- 临时用电设备的使用人员应经过相关安全培训，确保正确操作。
- 临时用电设备的使用人员应定期检查电气设备是否正常运行，发现问题及时处理。
- 临时用电设备的使用人员应严禁私拉乱接电线，禁止私拉乱用电。
5. 灭火与应急措施：- 施工现场应配备灭火器材，并定期进行检验和维护。
- 施工现场应设有合适的疏散通道，方便人员撤离。
- 施工现场应制定应急预案，对发生火灾等紧急情况进行应急处理。
以上是施工现场临时用电安全技术规范的一些基本要求，具体还需要根据施工现场的具体情况进行补充和详细规定。
在施工现场临时用电过程中，应严格按照规范要求进行操作，确保施工现场的安全。
施工现场临时用电安全技术规范（二）第一章总则第一条为了确保施工现场临时用电的安全运行，防范电气事故发生，保障人员生命财产安全，本规范根据有关国家法律法规制定。
第二条本规范适用于各类施工现场的临时用电工程。
第三条施工单位在施工现场进行临时用电工程，应按照本规范的要求进行设计、施工、验收、运行和维护。
第四条临时用电工程应严格执行国家和地方相关安全规定，确保电气设备、线路和用电环境的安全可靠。
JGJ46施工现场临时用电安全解析一、外电防护外电防护主要指架空线路的防护1、最小安全操作距离（1）、高低压线路的下方，不得施工，不得建造临时设施，不得堆放物件及材料。
（2）、在架空线路的一侧作业时，必须与线路保持安全操作距离。
同时给出了最小安全操作距离的数值：4m/1kv以下、6m/1-10kv、8m/35kv 等，随线路电压的增高距离要求也越远。
为什么作这样的规定呢？尤其是高压线路（一般可按1kv以下为低压，1kv以上为高压划分），第一，线路本身为裸线，没有绝缘保护，如果接触危险大；第二，高压线不同于低压线，即使没有接触，由于人体与线路过于接近，也会造成高压放电而带来危险。
因为高压电可将线路周围的空气电离而成为导体，其电压越高电离空气的范围也越大，所以对于高压线路不但不能接触，同时也不能过于接近，把可能造成线路放电的距离以外称为安全距离。
安全操作距离，这是考虑了施工中的动态因素，例如10kv的安全距离一般1m就可以，但安全操作距离规定了6m，主要是考虑到像脚手管杆件等材料的长度而制定的，如果距离较小，工人在搭设脚手架时，钢管本身又是导体，这样就有发生触电事故的危险。
2、安全防护措施当线路与作业区域过近，达不到规定的最小安全操作距离时，必须采取防护遮拦、栅栏及悬挂标志牌等防护措施。
（1）一般采取搭设防护架子，防护架子与线路距离应不小于1m，并停电搭设，防护架子应采用木杆，当采用金属管时，应有良好的接地装置。
（2）当建筑物距防护架子较近时，应用密目网将防护架子封挂严密，防止发生脚手杆、钢筋等长材料从防护架中穿过，碰触高压线造成事故。
（3）当起重机的作业半径之内有高压线时，防护架要搭设成门型，其顶部采用厚5cm木板进行防护。
（4）当夜间施工时，防护架应设置36v彩泡，使起重机司机及作业人员能有明显的警示。
（5）防护架子应有足够的强度和刚度，并有专人监护。
二、接地与接零保护系统保护接地或保护接零是施工现场用电的基本安全技术措施，必须按照规定认真作好。
1、TT系统与TN系统这是电气接地和接零的两种保护系统的专用符号。
第一个字母T，表示工作接地，第二个字母T，表示保护接地；第二个字母N，表示保护接零。
当我们施工现场的电网，从外电高压经变压器降到低压供电时，将变压器中性点与大地直接连接作的接地，就叫做工作接地。
如果没有这种接地，一旦变压器高压侧或低压侧绝缘发生问题，高压侧将影响到低压侧，使低压侧的电压升高，现场电气将全部被摧毁，不能正常工作。
有了这种接地，再发生同样情况时，高压侧大量电流将通过接地体向大地作半圆形扩散，则低压侧的电位升高很小，这样就保障了低压侧电网的运行安全，因为这种接地可以稳定系统的电压，保证电气正常工作，所以叫工作接地，接地的阻值不大于4欧姆。
工作接地的作用是稳定系统的电位，限制系统对地电压不超过某一范围，减少高压窜入低压的危险。
但是这种工作接地不能保障人体触电时的安全，当发生人体触及带电的设备外壳时，还要依靠保护接地，保护接零等措施去解决。
（1）什么是保护接地为了保护人体触电时的安全，将用电设备的金属外壳与大地连接，这种接地是为了保护人身安全的，所以叫保护接地。
保护接地与工作接地阻值都是4欧姆，由于保护接地与触电时的人体之间是并联的，所以电流将同时通过人体和接地体流向大地再回到变压器中性点，而人体阻值1000欧姆远大于保护接地阻值4欧姆，阻值越大通过电流越少，所以大量电流经保护接地，从而使人体得到了保护。
但是由于电网中性点已作了接地，与大地之间有了电气连接不是相互绝缘的，所以保护效果就不理想。
经过计算，人体触电时故障点电压仍为110v，电流为27.5A，所以虽然较220v 有了明显降低，但仍然不是安全电压，27.5A的电流也不能迅速切断容量较大的设备电流，保护效果仍不理想。
另外，每台设备都设置保护接地的作法也是不经济的。
（2）什么是保护接零将用电设备的金属外壳与电网的零线连接就叫保护接零，保护接零必须与保护切断相配合。
当三相设备中一相发生碰壳时，该相电流通过设备金属外壳流经零线回到变压器中点，形成该相对零线的单相短路，由于短路电流大，所以迅速将熔断器的保险切断，从而断开电流消除危险。
保护接零实质上是将用电设备的碰壳故障改变成为单相短路故障，从而获得较大的电流，快速的熔断保险，断开电源避免事故。
如果不采取保护措施，设备漏电后，外壳上将长期存在危险电压，此危险电压不会自动消除，一旦人体触及就会发生触电事故。
（3）保护接地与保护接零TT与TN相比较，TN的安全效果更好更安全，所以《规范》规定：在施工现场中性点直接接地的电力线路中，必须采用保护接零系统。
于是有人便认为不管什么情况，必须采用保护接零。
但是当施工现场与外电线路共同用一供电系统时，电气设备应根据当地要求作保护接零或保护接地。
就是说，不是什么情况施工现场都一律采用保护接零。
当施工现场自己设置变压器形成一个独立供电系统时，应中性点接地并采用保护接零措施；当施工现场没设置变压器，直接用当地电业部门低压侧供电时（此时施工现场与外电线路为一个供电系统），应根据当地电业部门的规定采用适当的保护措施。
例如天津电业局规定，凡直接用电业局低压侧电源供电的必须采用保护接地，不准用保护接零。
因为电业部门线路的零线带电，只能用于工作零线不能作保护零线，否则会带来危险。
另外，当分包单位采用总包单位电源供电时，分包单位应视总包单位的保护措施情况，与总包单位相一致，不允许在同一供电系统中，一部分设备作保护接零，别一部分设备作保护接地。
（4）什么是重复接地当保护零线一旦断线，系统将失去保护措施。
为了减轻保护零线断线后的危险、降低故障点对地电压和缩短故障的持续时间，在电网的始端、末端和中间多处的零线上再作接地，就叫重复接地。
重复接地是保护接零的补充保护，其阻值不大于10欧姆。
对高大的设备，对设备比较集中的地方都应作重复接地。
2、TN-S系统在TN系统中有TN-C、TN-S和TN-C-S三种形式。
（1）TN-C是三相四线制中，工作零线与保护零线合一的系统，它有以下缺陷：①零线发生断线时，单相设备会将相线电流，经工作零线到保护零线再到设备外壳，使现场设备外壳自行带电造成事故。
②当电网内有三相设备同时接有单相设备时，会造成三相不平衡零线带电，当三相不平衡严重时，可导致触电事故。
③给接装漏电保护器增加了困难，容易造成误动作。
（2）TN-S是三相四线制中，工作零线与保护零线分开的系统，也叫具有专用保护零线的保护接零系统，它克服了TN-C的缺陷。
①由于工作零线（N）和保护零线（PE）分设，从而可以做到保护零线不再因三相不平衡产生电流问题，因为工作零线与保护零线是两条相互绝缘的线路，所以不再受干扰。
②当发生工作零线断线时，只影响单项设备的正常工作，不会损害系统中的保护功能。
③当发生保护零线断线时，只会使断点以后的设备失去保护功能，并不会因此而直接导致事故发生。
④采用TN-S后，线路上装设漏电保护器的问题也相应得到解决。
由于工作零线与保护零线分设，工作零线穿过漏电保护器，保护零线不穿过漏电保护器，可以在专用的保护零线上作重复接地，线路清楚不会干扰发生误动作。
（3）TN-C-S，当在同一用电系统中，可以同时有TN-C和TN-S两种形式。
例如某分包单位使用总包单位提供电源施工，总包单位供电采用了TN-C系统时，分包单位在自己用电的第一个配电箱处作重复接地，然后从重复接地处引出PE线，这样在分包单位施工的范围内就形成了TN-S系统，在总包的整个供电系统中，就形成了TN-C-S系统，这样做是符合电气规定的。
3、保护零线的设置要求（1）专用的保护零线必须保护其可靠性，应由工作接地处引出。
（2）为保证保护零线的可靠性，在其线路上不允许安装开关和熔体，保护零线不准穿过漏电保护器。
（3）电箱中设两块端子板（工作零线端子板与保护零线端子板），保护零端子应与金属箱体、金属底板连接，而工作零端子应与金属箱体、金属底板及保护零线绝缘。
每个端子接点只能固定一根导线，避免接点松动。
（4）保护零线不应用铝线，应采用多股铜线。
（5）保护零线应作重复接地，以提高其可靠性。
（6）架空线路应有其固定位置和颜色。
4、保护零线与工作零线混接的危害采用TN-S后系统内应有专用的保护零线，任何情况下不能有与工作零线混接的情况。
由于保护零线的作用是保护人体避免触电事故的，所以保护零线在正常工作时是处于不带电的状态，而工作零线在单项设备不工作时没有电流流过，若单相设备一旦工作，工作零线会有电流产生。
如果现场某处工作零与保护零错接，单相设备的工作电流便会导致现场其它用电设备外壳有带电的危险，从而导致发生触电事故。
施工现场采用了TN-S系统后，不只是简单地把四线变成五线的敷设型式就可以提高其供电可靠性，而必须在检查中认真核对PE线的设置是否正确，否则将会更不安全。
三、配电箱、开关箱由于施工现场用电采用了TN-S系统，从而提高了供电系统的本质安全，而采用三级配电两级保护及推行标准电箱，将提高施工现场用电的本质安全。
配电箱是施工现场电源与用电设备的中枢环节，而开关箱上接电源线，下接用电设备也是用电安全的关键，所以正确设置与否是一个非常重要的问题。
1、关于“三级配电、两级保护”（1）三级配电为了便于管理，规范要求最好实行三级配电，即在总配电箱下设分配电箱，分配电箱以下设开关箱，开关箱是末级，以下就是用电设备，这样总体上形成三级。
分配电箱是为用电系统分路供电的控制箱，如是一个加工厂，可以每车间设一个分配电箱，若是一个工地，可以分路。
（例如：一路给搅拌机棚，一路给塔吊，一路给工程栋号施工），每一路设一个分配电箱，当某台用电设备出现故障时，只拉分配电箱闸就可以进行维修，不用拉总闸，若是现场发生了电气故障也便于查找。
每台设备设一开关箱，分配电箱与开关箱距离不大于30m，开关箱与被控制固定设备的水平距离不大于3m，当用电设备发生故障时，便于迅速切断电源。
（2）两级保护这里说的“保护”主要是讲加装漏电保护装置。
“两级”是指除在末级（开关箱）设置漏电保护器外，还要在上一级（分配电箱或总配电箱中）再设置漏电保护器，总体上形成两级保护。
因为用电规范规定：“施工现场所有用电设备除做保护接零外，必须在设备负荷线的首端处设置漏保护装置”、“开关箱中必须装设漏电保护器”，漏电保护器应装在配电箱和开关箱，两级漏电保护器之间具有分级分段保护功能。
2、为什么规定加装漏电保护器我们已经采用了具有优越性的TN-S系统，为什么还要再加装漏电保护器呢？（1）对容量较大的设备保护能力弱因为保护接零是利用较大的短路电流，迅速切断熔体来实现保护的，如果达到迅速切断的目的，就必须保证切断电流足够大，因为电流越大，切断所需的时间越少。
