2007年10月锁相技术试卷
- 格式：doc
- 大小：40.00 KB
- 文档页数：4
下载文档原格式
合集下载
锁相技术期末试题及答案
锁相技术期末试题及答案一、选择题1. 锁相技术是一种用于_______________信号的相位信息的提取和调整的技术。
A. 基带B. 射频C. 中频D. 高频答案：B2. 锁相环是由_______________组成的反馈控制系统。
A. 比例环节B. 积分环节C. 微分环节D. 以上都是答案：D3. 下列哪个不是锁相技术中常用的几种工作方式？A. 直接数字合成B. 数字频率合成C. 锁相环D. 时钟提取答案：A4. 锁相环的稳定性可以通过哪个参数来衡量？A. 带宽B. 噪声功率密度C. 整定参数D. 共模抑制比答案：D5. 锁相环的谐振频率是指_______________。
A. 输入频率B. 反馈频率C. 比较器输出频率D. 控制电压频率答案：B二、填空题1. 锁相环在频率合成中常用的工作方式是_______________。
答案：数字频率合成2. 锁相环输出信号的频率可以通过_______________进行调节。
答案：控制电压3. 锁相环的环路滤波器主要用于补偿_______________。
答案：相位误差4. 锁相环在通信系统中常用于_______________信号的产生和检测。
答案：调制5. 锁相环的作用是_______________信号的相位。
答案：提取和调整三、问答题1. 请简要介绍锁相技术的基本原理。
锁相技术是一种用于提取和调整信号相位信息的技术。
其基本原理是通过比较输入信号和参考信号的相位差异，并利用反馈控制系统自动调节输出信号的相位，使其与参考信号同步。
锁相技术主要通过锁相环实现，锁相环是由比例环节、积分环节和微分环节等组成的反馈控制系统，通过调节控制电压和环路滤波器来实现对输出信号相位的精确定位和调整。
2. 锁相环的稳定性如何衡量？锁相环的稳定性主要通过共模抑制比来衡量。
共模抑制比是指在输入信号存在拍频或噪声的情况下，锁相环输出信号与参考信号之间的相位差的稳定性。
共模抑制比越高，表示锁相环输出信号的相位稳定性越好。

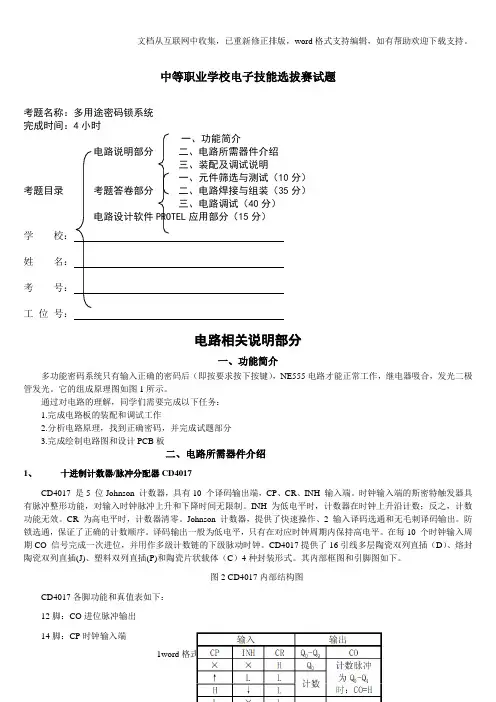

多用途密码锁系统(市级比赛试题)
中等职业学校电子技能选拔赛试题考题名称：多用途密码锁系统完成时间：4小时一、功能简介电路说明部分二、电路所需器件介绍三、装配及调试说明一、元件筛选与测试（10分）考题目录考题答卷部分二、电路焊接与组装（35分）三、电路调试（40分）电路设计软件PROTEL应用部分（15分）学校：姓名：考号：工位号：电路相关说明部分一、功能简介多功能密码系统只有输入正确的密码后（即按要求按下按键），NE555电路才能正常工作，继电器吸合，发光二极管发光。
它的组成原理图如图1所示。
通过对电路的理解，同学们需要完成以下任务：1.完成电路板的装配和调试工作2.分析电路原理，找到正确密码，并完成试题部分3.完成绘制电路图和设计PCB板二、电路所需器件介绍1、十进制计数器/脉冲分配器CD4017CD4017 是5 位Johnson 计数器，具有10 个译码输出端，CP、CR、INH 输入端。
时钟输入端的斯密特触发器具有脉冲整形功能，对输入时钟脉冲上升和下降时间无限制。
INH 为低电平时，计数器在时钟上升沿计数；反之，计数功能无效。
CR 为高电平时，计数器清零。
Johnson 计数器，提供了快速操作、2 输入译码选通和无毛刺译码输出。
防锁选通，保证了正确的计数顺序。
译码输出一般为低电平，只有在对应时钟周期内保持高电平。
在每10 个时钟输入周期CO 信号完成一次进位，并用作多级计数链的下级脉动时钟。
CD4017提供了16引线多层陶瓷双列直插（D）、熔封陶瓷双列直插(J)、塑料双列直插(P)和陶瓷片状载体（C）4种封装形式。
其内部框图和引脚图如下。
图2 CD4017内部结构图CD4017各脚功能和真值表如下：12脚：CO进位脉冲输出14脚：CP时钟输入端15脚：CR清除端13脚：INH禁止端1~7、10脚、11脚：Q0-~Q9计数脉冲输出端16脚：VDD正电源8脚：VSS地2. 集成电路LM567LM567是一块锁相环音频译码器，工作频率＜500KHZ。

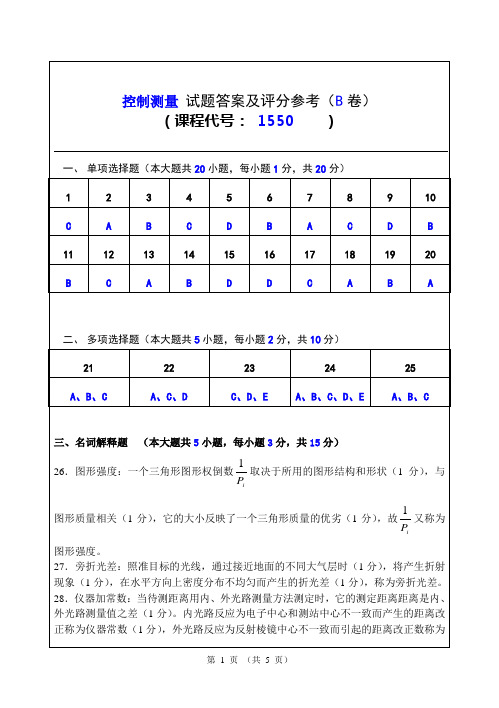

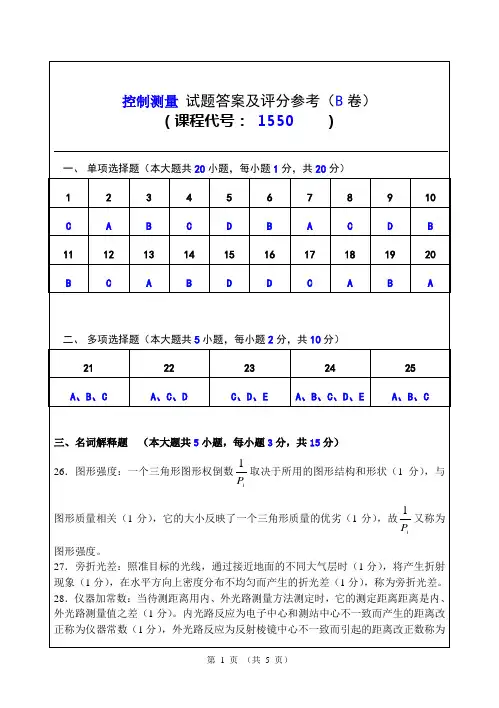

答案纸(B)2007—2008成人考试
（4）
当A点坐标为x=3787552.086m、y=36499742.540m，测区平均高程为1000m；
（2分）
（2分）
超过允许的值，这时不改变中央子午线位置L=108°，而选择一个合适的高程参考面，使（3）式成立。
（1分）
这就是说，将地面实测距离归算到测区平均高程1000m的面上，两项长度改正得到完全补偿。（1分）
（3）顺时旋方向转到B方向，若转过B方向，顺时旋转1周后，重新精确照准B点，读数、记入观测手簿。（1分）
（4）按上面3的操作步骤，依次照准C、D，最后回到A点。至此上半测回已测完。（1分）
（5）纵转望远镜，转到盘右，逆时针旋转1—2周，逆时针方向旋转先照准A点，接下来依次是D、C、B，最后回到A点，依次记入观测手簿。至此，下半测回已测完。（1分）
（2）将地面上观测成果归算到高斯平面上，为平差计算作好数据准备工作；（2分）
（3）计算各控制点的资用坐标，为其它急需提供未经平差的控制测量基础数据。
（2分）
34
（1）在测站O点上对、整平，找好零方向。（1分）
（2）若找好的零方向是A点，盘左照准A点，配置该测回的度盘读数；顺时旋转1—2周，再精确照准A方向，读数，记入观测手簿。（1分）
应选择抵偿投影面的3°带高斯正形投影平面直角坐标系。
A点坐标为x=3789155.630m、y=36522488.497m，测区平均高程为110m。
（2分）
（2分）
（1分）
不超过允许值，这时采用国家3°带高斯正形投影平面直角坐标系。（1分）
28．仪器加常数：当待测距离用内、外光路测量方法测定时，它的测定距离距离是内、外光路测量值之差（1分）。内光路反应为电子中心和测站中心不一致而产生的距离改正称为仪器常数（1分），外光路反应为反射棱镜中心不一致而引起的距离改正数称为棱镜常数（1分），两者的联合影响称为仪器加常数。
当A点坐标为x=3787552.086m、y=36499742.540m，测区平均高程为1000m；
（2分）
（2分）
超过允许的值，这时不改变中央子午线位置L=108°，而选择一个合适的高程参考面，使（3）式成立。
（1分）
这就是说，将地面实测距离归算到测区平均高程1000m的面上，两项长度改正得到完全补偿。（1分）
（3）顺时旋方向转到B方向，若转过B方向，顺时旋转1周后，重新精确照准B点，读数、记入观测手簿。（1分）
（4）按上面3的操作步骤，依次照准C、D，最后回到A点。至此上半测回已测完。（1分）
（5）纵转望远镜，转到盘右，逆时针旋转1—2周，逆时针方向旋转先照准A点，接下来依次是D、C、B，最后回到A点，依次记入观测手簿。至此，下半测回已测完。（1分）
（2）将地面上观测成果归算到高斯平面上，为平差计算作好数据准备工作；（2分）
（3）计算各控制点的资用坐标，为其它急需提供未经平差的控制测量基础数据。
（2分）
34
（1）在测站O点上对、整平，找好零方向。（1分）
（2）若找好的零方向是A点，盘左照准A点，配置该测回的度盘读数；顺时旋转1—2周，再精确照准A方向，读数，记入观测手簿。（1分）
应选择抵偿投影面的3°带高斯正形投影平面直角坐标系。
A点坐标为x=3789155.630m、y=36522488.497m，测区平均高程为110m。
（2分）
（2分）
（1分）
不超过允许值，这时采用国家3°带高斯正形投影平面直角坐标系。（1分）
28．仪器加常数：当待测距离用内、外光路测量方法测定时，它的测定距离距离是内、外光路测量值之差（1分）。内光路反应为电子中心和测站中心不一致而产生的距离改正称为仪器常数（1分），外光路反应为反射棱镜中心不一致而引起的距离改正数称为棱镜常数（1分），两者的联合影响称为仪器加常数。
数控原理与系统-A卷-试卷和答案
线进行切削加工。
（ ）5. 程序中出现各种异常情况的报警中断属于外部中断。 （ ）6. 脉冲当量决定了伺服系统的位移精度，因此脉冲当量越大，位移精
度越高。
（ ）7. 步进电机的步距角越大，控制精度越高。 （ ）8. 从减小伺服驱动系统的外形尺寸和提高可靠性的角度来看，采
3． CNC系统软件采用并行处理技术的目的是什么？
。
11．专家系统是一种应用大量的专家知识和推理方法求解复杂问题的一种方
法，因此一般专家系统主要包括两大部分，即
和
从而完成零件的加工。
。
2. CPU 是 CNC 装置的核心，它由运算器和控制器两个部分组成，
是二、 单项选择题（每小题 2 分，共 20 分）：
对数据进行算术和逻辑运算的部件，
是统一指挥和控制数控
4．数控系统按照有无检测反馈装置分为
和
3．在单 CPU 的 CNC 系统中，主要采用（ ）的原则来解决多任务的
两种类型。
同时运行。
级
5．对于以坐标原点为起点的第一象限直线 OA，其偏差函数为：
班
A 、CPU 同时共享 B、CPU 分时共享 C、共享存储器 D、中断
Fi yi xe xi ye ，若 Fi 0 ，刀具往
1. 经济型数控系统一般采用（ ） CPU，而且一般是单微处理器系统。
名
系统各部件的中央机构。
姓
3. 所谓“插补”就是指在一条已知起点和终点的曲线上进行
A 、8 或 16 位 B、 32 位 C、 64 位 D、以上都不正确
2. 下面哪种设备不是 CNC 系统的输入设备？（
）
的过程。
A 、 MDI 键盘 B、纸带阅读机 C、CRT 显示器 D、磁带机
（ ）5. 程序中出现各种异常情况的报警中断属于外部中断。 （ ）6. 脉冲当量决定了伺服系统的位移精度，因此脉冲当量越大，位移精
度越高。
（ ）7. 步进电机的步距角越大，控制精度越高。 （ ）8. 从减小伺服驱动系统的外形尺寸和提高可靠性的角度来看，采
3． CNC系统软件采用并行处理技术的目的是什么？
。
11．专家系统是一种应用大量的专家知识和推理方法求解复杂问题的一种方
法，因此一般专家系统主要包括两大部分，即
和
从而完成零件的加工。
。
2. CPU 是 CNC 装置的核心，它由运算器和控制器两个部分组成，
是二、 单项选择题（每小题 2 分，共 20 分）：
对数据进行算术和逻辑运算的部件，
是统一指挥和控制数控
4．数控系统按照有无检测反馈装置分为
和
3．在单 CPU 的 CNC 系统中，主要采用（ ）的原则来解决多任务的
两种类型。
同时运行。
级
5．对于以坐标原点为起点的第一象限直线 OA，其偏差函数为：
班
A 、CPU 同时共享 B、CPU 分时共享 C、共享存储器 D、中断
Fi yi xe xi ye ，若 Fi 0 ，刀具往
1. 经济型数控系统一般采用（ ） CPU，而且一般是单微处理器系统。
名
系统各部件的中央机构。
姓
3. 所谓“插补”就是指在一条已知起点和终点的曲线上进行
A 、8 或 16 位 B、 32 位 C、 64 位 D、以上都不正确
2. 下面哪种设备不是 CNC 系统的输入设备？（
）
的过程。
A 、 MDI 键盘 B、纸带阅读机 C、CRT 显示器 D、磁带机
(完整版)微波技术考题2007A参考答案
………密………封………线………以………内………答………题………无………效……电子科技大学二零零六至二零零七学年第二学期期末微波技术课程考试题A 卷（120分钟）考试形式：课堂闭卷考试日期2007 年月日一、填空（每空2分，共20分）1、传输线某参考面的输入阻抗定义为该参考面的（总）电压和（总）电流的比值；传输线的特征阻抗等于（入射）电压和（入射）电流的比值；传输线的波阻抗定义为传输线内（横向电场）和（横向磁场）的比值。
2、矩形波导传输的基模是（TE10模）；宽度为a，高度为b（a>b）的空气填充矩形波导，当工作波长大于（2a ），电磁波不能在波导中传播。
3、在SMITH圆图中，原点代表的传输线工作状态是（行波状态（或匹配状态）），上半平面的阻抗性质是（感性）。
二、判断下面命题的正确与错误（正确的划圈，错误的打叉）（每小题2分，共10分）1、同轴线可以传输TE和TM模式（○）2、在矩形波导的宽边沿传输方向开槽不会切断表面电流。
（○）3、共轭匹配时，反射系数不一定为零。
（○）4、传输线的特征阻抗与参考面的位置有关。
（ ）5、SMITH阻抗圆图中，实轴对应的阻抗是纯电阻。
（○）………密………封………线………以………内………答………题………无………效……三、求如图所示的电路的输入阻抗和输入反射系数。
（15分）解：在枝节的右边，输入阻抗为（5分）()()3040212501005050100501jjjjjltgjZZltgjZZZZLLin-=++=++=++=ββ短路枝节的输入阻抗为（4分）()1002jltgjZZin==β并联后总的输入阻抗为（2分）()7.75.61100304030401002111jjjjjZZZZZininininin-=+--=+=输入反射系数为（4分）062.0107.00jZZZZininin-=+-=Γ………密………封………线………以………内………答………题………无………效……四、求如图所示网络的S矩阵和ABCD矩阵参数。
2007-2008(2)期末考试试卷(A)_参考答案
西南交通大学2007-2008学年第(2)学期期末考试试卷A课程代码 3143389 课程名称 现代通信原理 考试时间 120 分钟阅卷教师签字：一、单选题(10分，每题2分)1. 下列有关实数偶信号中正确的说法是（ d ）a) 幅谱特性是偶函数，相频特性是奇函数 b) 幅谱特性是奇函数，相频特性是奇函数 c) 幅谱特性是奇函数，相频特性是偶函数 d) 频谱特性是实函数2. 下列关于二进制数字基带信号功率谱特性的描述中错误的是（ d ）a) 二进制数字基带信号的带宽主要依赖于数字消息0和1对应的基带脉冲波形对应的过零点带宽 b) 二进制数字基带信号的功率谱中始终包括连续谱 c) 单极性二进制数字基带信号的功率谱中始终包括离散谱 d) 双极性二进制数字基带信号的功率谱中始终包括离散谱3. PCM 系统中，编码的功能是（ d ）a) 二进制信号变为多进制信号 b) 幅度连续信号变为幅度离散信号 c) 模拟信号变为数字信号 d) 多进制信号变为二进制信号班 级 学 号 姓 名密封装订线 密封装订线 密封装订线4.根据带通抽样定理，如果上截止频率f H=4.2B，其中B为信号带宽，则所需的抽样速率为（d）a) 8B b) 8.4B c) 2B d) 2.1B5.对最高频率为200Hz的模拟低通信号m(t)进行取样，如果取样速率为500Hz，则接收端要由抽样后的信号无失真恢复m(t)所需低通滤波器截止频率的最小值为（c）a) 300Hz b) 500Hz c) 200Hz d) 250Hz二、简答题(10分，每小题2分)2.1 在模拟信号数字化过程中包括了那些步骤？为什么要采用非均匀量化技术？步骤包括：抽样，量化和编码。
（1分）采用非均匀量化可以显著改善弱信号的信号量噪比，满足特定信号量噪比指标的信号动态范围更大。
（1分）2.2 什么是消息？什么是信号?消息是信息源所产生的信息的物理表现。
（1分）信号是消息的物理载体，是携带信息的物理过程。
10月高等教育自学考试全国统一命题考试传感器与检测技术试卷及答案
2015年4月高等教育自学考试全国统一命题考试传感器与检测技术试卷(课程代码02202)本试卷共4页，满分l00分，考试时间l50分钟。
考生答题注意事项：1．本卷所有试题必须在答题卡上作答。
答在试卷上无效，试卷空白处和背面均可作草稿纸。
2．第一部分为选择题。
必须对应试卷上的题号使用2B铅笔将“答题卡”的相应代码涂黑。
3．第二部分为非选择题。
必须注明大、小题号，使用0．5毫米黑色字迹签字笔作答。
4．合理安排答题空间，超出答题区域无效。
第一部分选择题一、单项选择题(本大题共l0小题，每小题2分。
共20分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其选出并将“答题卡”的相应代码涂黑。
未涂、错涂或多涂均无分。
1．传感器中直接感受被测量的部分是A．转换元件 B．敏感元件 C．转换电路 D．调理电路2．属于传感器静态特性指标的是A．迟滞 B．阻尼比 C．临界频率 D．固有频率3．差动变压器式位移传感器属于A．电阻式传感器 B．电感式传感器 C．电容式传感器 D．压电式传感器4．量程大的电容式传感器的类型是A．容栅型 B．变介质型 C．变极距型 D．变极板面积型5．压电陀螺的作用是检测运动物体的A．线位移 B．线速度 C．角位移 D．角速度6．电荷放大器的输入阻抗应满足7．电涡流式压力传感器利用电涡流效应将压力的变化变换成线圈的A．电阻变化 B．电容变化 C．阻抗变化 D．电涡流变化8．把几个同型号热电偶的同性电极参考端并联，并将各热电偶的测量结处于不同温度部位，这种并联热电偶可用于测量A．多点的不同温度值 B．多点的最低温度值C．多点的平均温度值 D．多点的最高温度值9．为了进行图像识别，应当先消除图像中的噪声和不必要的像素，这就是图像的A．编码 B．压缩 C．前处理 D．后处理10．数／模转换器的技术指标中，其分辨率是指A．电源抑制比 B．最小输出电压C．模拟电压的实际值与理想值之差 D．最小输出电压与最大输出电压之比第二部分非选择题二、填空题(本大题共l0小题，每小题l分，共10分)请在答题卡上作答。
集美大学06-07下数控原理A卷试卷及答案
B、必须采用开环控制C、刀具沿各坐标轴的运动之间有确定的函数关系
2、开环、闭环和半闭环是按（B）的不同分类的。
A、机床的加工功能B、进给伺服系统类型C、NC装置的构成方式
3、磁尺位置检测装置的输出信号是(B)。
A、滑尺绕组产生的感应电压B、磁头输出绕组产生的感应电压
C、磁尺另一侧磁电转换元件的电压
4、光栅利用(A)，使得它能得到比栅距还小的位移量。
四、名词解释（共12分，每小题3分)
1、插补；在所需的路径或轮廓线上的两个已知点间，根据某一数学函数，确定其多个中间点的位置坐标值的运算过程。
2、脉冲当量：单位脉冲下，进给伺服系统驱动元件所给的最小位移。
3、“失步”：负载转矩大于三相步进电机矩角特性曲线中，两相交点的转矩时，转子无法转动的现象。
4、译码：以程序段为单位处理用户程序，将其中的轮廓信息、加工速度和辅助功能信息转翻译成便于计算机处理的信息格术运算等功能。
9、中央处理单元（CPU）是PLC的核心。
10、RS-232C建议使用25针的标准连接器连接器。
二、是非题(正确的在括弧内画圈Ο，错误的画×。
共12分，每题1分。)
1、数控系统仅应用于机械加工行业中的各种机床上。（×）
2、CRT是数控系统的核心。（×）
3、CNC装置与外部设备通信一般采用RS-232C接口标准。（Ο）
4、在CNC装置中断型软件结构中，插补计算的中断等级比刀具补偿计算的级别低。（×）
5、在光栅检测装置中，标尺光栅一般安装在扫描头中（×）。
6、感应同步器不能检测数控机床工作台的直线位移。（×）
7、步进电机的工作电源必须是脉冲电源。（Ο）
8、CNC装置的译码程序通常采用解释方式。（Ο）
9、数据采样插补法的插补周期越短越好。（×）
2、开环、闭环和半闭环是按（B）的不同分类的。
A、机床的加工功能B、进给伺服系统类型C、NC装置的构成方式
3、磁尺位置检测装置的输出信号是(B)。
A、滑尺绕组产生的感应电压B、磁头输出绕组产生的感应电压
C、磁尺另一侧磁电转换元件的电压
4、光栅利用(A)，使得它能得到比栅距还小的位移量。
四、名词解释（共12分，每小题3分)
1、插补；在所需的路径或轮廓线上的两个已知点间，根据某一数学函数，确定其多个中间点的位置坐标值的运算过程。
2、脉冲当量：单位脉冲下，进给伺服系统驱动元件所给的最小位移。
3、“失步”：负载转矩大于三相步进电机矩角特性曲线中，两相交点的转矩时，转子无法转动的现象。
4、译码：以程序段为单位处理用户程序，将其中的轮廓信息、加工速度和辅助功能信息转翻译成便于计算机处理的信息格术运算等功能。
9、中央处理单元（CPU）是PLC的核心。
10、RS-232C建议使用25针的标准连接器连接器。
二、是非题(正确的在括弧内画圈Ο，错误的画×。
共12分，每题1分。)
1、数控系统仅应用于机械加工行业中的各种机床上。（×）
2、CRT是数控系统的核心。（×）
3、CNC装置与外部设备通信一般采用RS-232C接口标准。（Ο）
4、在CNC装置中断型软件结构中，插补计算的中断等级比刀具补偿计算的级别低。（×）
5、在光栅检测装置中，标尺光栅一般安装在扫描头中（×）。
6、感应同步器不能检测数控机床工作台的直线位移。（×）
7、步进电机的工作电源必须是脉冲电源。（Ο）
8、CNC装置的译码程序通常采用解释方式。（Ο）
9、数据采样插补法的插补周期越短越好。（×）

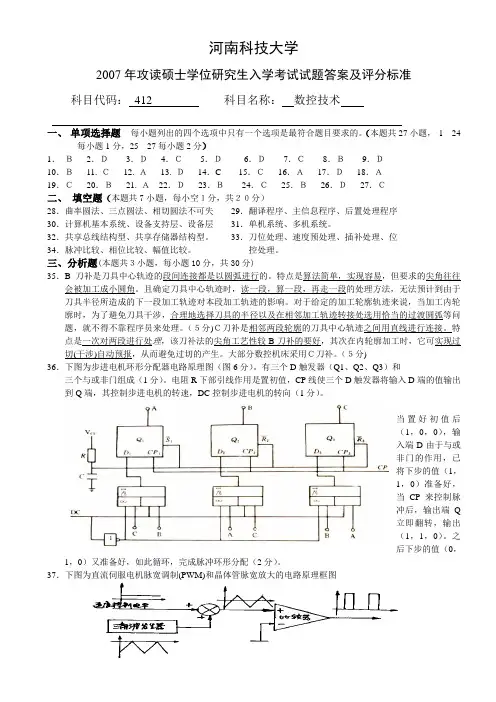

2007河南科技大学数控技术考研试题答案
河南科技大学2007年攻读硕士学位研究生入学考试试题答案及评分标准科目代码：412 科目名称：数控技术一、单项选择题每小题列出的四个选项中只有一个选项是最符合题目要求的。
（本题共27小题，1---24每小题1分，25---27每小题2分）1．Ｂ2．Ｄ3．Ｄ4．Ｃ5．Ｄ6．Ｄ7．Ｃ8．Ｂ9．Ｄ10．Ｂ11. Ｃ12. Ａ13. Ｄ14．C15．Ｃ16．Ａ17．Ｄ18．Ａ19．Ｃ20．Ｂ21. Ａ22．Ｄ23．Ｂ24．Ｃ25．Ｂ26．Ｄ27．Ｃ二、填空题（本题共7小题，每小空１分，共２０分）28．曲率圆法、三点圆法、相切圆法不可失29．翻译程序、主信息程序、后置处理程序30．计算机基本系统、设备支持层、设备层31．单机系统、多机系统。
32．共享总线结构型、共享存储器结构型。
33．刀位处理、速度预处理、插补处理、位34．脉冲比较、相位比较、幅值比较。
控处理。
三、分析题(本题共３小题，每小题10分，共30分)35．B刀补是刀具中心轨迹的段间连接都是以圆弧进行的。
特点是算法简单，实现容易，但要求的尖角往往会被加工成小圆角。
且确定刀具中心轨迹时，读一段，算一段，再走一段的处理方法，无法预计到由于刀具半径所造成的下一段加工轨迹对本段加工轨迹的影响。
对于给定的加工轮廓轨迹来说，当加工内轮廓时，为了避免刀具干涉，合理地选择刀具的半径以及在相邻加工轨迹转接处选用恰当的过渡圆弧等问题，就不得不靠程序员来处理。
（５分)Ｃ刀补是相邻两段轮廓的刀具中心轨迹之间用直线进行连接。
特点是一次对两段进行处理，该刀补法的尖角工艺性较B刀补的要好，其次在内轮廓加工时，它可实现过切(干涉)自动预报，从而避免过切的产生。
大部分数控机床采用Ｃ刀补。
（５分)36．下图为步进电机环形分配器电路原理图（图6分）。
有三个D触发器（Q1、Q2、Q3）和三个与或非门组成（1分）。
电阻R下部引线作用是置初值，CP线使三个D触发器将输入D端的值输出到Q端，其控制步进电机的转速，DC控制步进电机的转向（1分）。

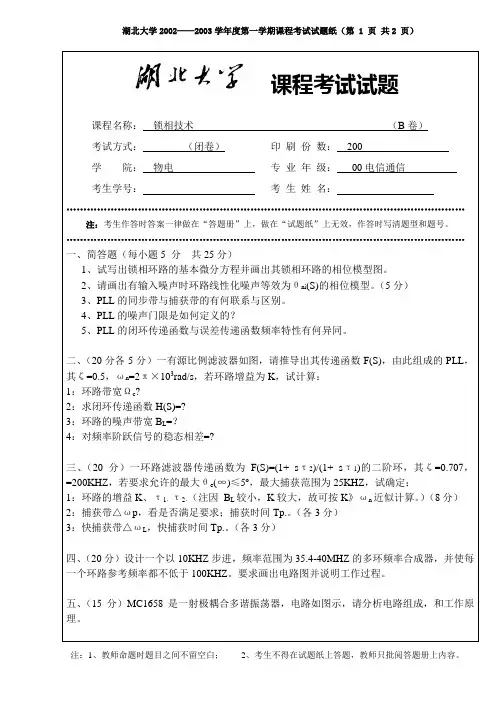

锁相技术00-B试卷
一、简答题（每小题5分共25分）
1、试写出锁相环路的基本微分方程并画出其锁相环路的相位模型图。
2、请画出有输入噪声时环路线性化噪声等效为θni(S)的相位模型。（5分）
3、PLL的同步带与捕获带的有何联系与区别。
4、PLL的噪声门限是如何定义的？
5、PLL的闭环传递函数与误差传递函数频率特性有何异同。课程考试Leabharlann 题课程名称：锁相技术（B卷）
考试方式：（闭卷）印刷份数：200
学院：物电专业年级：00电信通信
考生学号：考生姓名：
………………………………………………………………………………………………………
注：考生作答时答案一律做在“答题册”上，做在“试题纸”上无效，作答时写清题型和题号。
………………………………………………………………………………………………………
五、（15分）MC1658是一射极耦合多谐振荡器，电路如图示，请分析电路组成，和工作原理。
二、（20分各5分）一有源比例滤波器如图，请推导出其传递函数F(S)，由此组成的PLL，其ζ=0.5，ωn=2π×103rad/s，若环路增益为K，试计算：
1：环路带宽Ωc?
2：求闭环传递函数H(S)=?
3：环路的噪声带宽BL=？
4：对频率阶跃信号的稳态相差=?
三、（20分）一环路滤波器传递函数为F(S)=(1+ sτ2)/(1+ sτ1)的二阶环，其ζ=0.707，=200KHZ，若要求允许的最大θe(∞)≤5o，最大捕获范围为25KHZ，试确定：
1：环路的增益K、τ1、τ2、（注因BL较小，K较大，故可按K》ωn近似计算。）（8分）
2：捕获带△ωp，看是否满足要求；捕获时间Tp.。（各3分）
3：快捕获带△ωL，快捕获时间Tp.。（各3分）
1、试写出锁相环路的基本微分方程并画出其锁相环路的相位模型图。
2、请画出有输入噪声时环路线性化噪声等效为θni(S)的相位模型。（5分）
3、PLL的同步带与捕获带的有何联系与区别。
4、PLL的噪声门限是如何定义的？
5、PLL的闭环传递函数与误差传递函数频率特性有何异同。课程考试Leabharlann 题课程名称：锁相技术（B卷）
考试方式：（闭卷）印刷份数：200
学院：物电专业年级：00电信通信
考生学号：考生姓名：
………………………………………………………………………………………………………
注：考生作答时答案一律做在“答题册”上，做在“试题纸”上无效，作答时写清题型和题号。
………………………………………………………………………………………………………
五、（15分）MC1658是一射极耦合多谐振荡器，电路如图示，请分析电路组成，和工作原理。
二、（20分各5分）一有源比例滤波器如图，请推导出其传递函数F(S)，由此组成的PLL，其ζ=0.5，ωn=2π×103rad/s，若环路增益为K，试计算：
1：环路带宽Ωc?
2：求闭环传递函数H(S)=?
3：环路的噪声带宽BL=？
4：对频率阶跃信号的稳态相差=?
三、（20分）一环路滤波器传递函数为F(S)=(1+ sτ2)/(1+ sτ1)的二阶环，其ζ=0.707，=200KHZ，若要求允许的最大θe(∞)≤5o，最大捕获范围为25KHZ，试确定：
1：环路的增益K、τ1、τ2、（注因BL较小，K较大，故可按K》ωn近似计算。）（8分）
2：捕获带△ωp，看是否满足要求；捕获时间Tp.。（各3分）
3：快捕获带△ωL，快捕获时间Tp.。（各3分）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
江苏自考电子工程专业-锁相与频率合成技术试卷
2007年10月江苏省高等教育自学考试
27482锁相与频率合成技术
一,单项选择题（每小题2分，共40分）
在下列每小题的四个备选答案中选出一个正确答案，并将其字母填入题干的括号中。
1，锁相环路中，输入信号ui（t）对环路起作用的是它的（）
A，信号幅度
B，瞬时相位
C，输入频率
D，频率和幅度
2，锁相环路输入的角调制信号包含（）
A，调频和调相信号
B，调幅和调相信号
C，调频和调幅信号
D，未调制信号
3，压控振荡器是一个（）变换装置。
A，电压---电流
B，电压---频率
C，电压—相位
D，频率—相位
4，已经锁定的锁相环路，若再改变其固有角频率⊿w。
后，环路最终的状态是（）A，失锁
B，仍然锁定
C，不确定
D，捕获
5，环路对输入固定频率的信号锁定以后，稳态频差（）
A，等于0
B，等于一个不为0的恒定值
C，固有频差
D，大于等于0
6，锁相环路的动态方程是（）
A，线性方程
B，非线性方程
C，线性微分方程
D，以上均不对
7，相轨迹上相的越靠近稳定平衡点，移动的速度（）
A，越快
B，越慢
C，均速
D，加速度增加
8,除一阶环路外，一般环路的捕获带（）其快捕带。
A，小于
B，等于
C，大于
D,大于等于
9,对于同一种环路来说，输入信号相位变化得越快，跟踪性能就（）
A,越好
B，越差
C，不变化
A，可变
10，根据乃奎斯特准则，可以用锁相环路的（）来直接判定环路闭环时的稳定性。
A，开环频率响应
B，闭环频率响应
C，误差频率响应
D，环路K
11，若不考虑寄生相移，采用两级理想比例积分滤波器的三阶环路，是（）
A，无条件稳定的
B，有条件稳定的
C，不稳定的
D，以上均不对
12，锁相环路的噪声和干扰（）锁相环路的跟踪性
A，降低
B，增加
C，不影响
D，降低或增加
13，辅助捕获方法中的自动扫描法的原理是（）
A，变带宽法
B，变增益法
C，减小起始频差
D，增加Kd
14，从保证较小的环路噪声带宽BL和较大的入锁概率考虑，一般ξ应满足（）
A，0<ξ<0.5
B,0.5<ξ<0.7
C,0.7<ξ<1
D, ξ>1
15，数字式鉴频鉴相器是用（）触发来进行工作的
A，脉冲边沿
B，电平
C，电流
D，边沿和电流
16,当数字式鉴频鉴相器的输入信号R比比较信号V相位超前时，其数字比相器输出U和D （）
A，均为高电平
B，均为低电平
C，U为高电平和D为脉冲波
E，U为脉冲波和D为高电平
17，数字式鉴频鉴相器T4044具有（）鉴相特性。
A，三角形
B，锯齿形
C，正弦
D，余弦
18，积分一施密特触发型压控振荡器的对输出信号频率影响最大的是（）
A，电源电压
B，控制电压Uc
C，输出信号幅度
D，温度
19，位同步是要在接受端确定每一个码元的（）
A，频率
B，幅度
C，周期
D，起止时刻
20，全数字锁相环采用的鉴相器不包括（）
A，触发器型
B，过零检测型
C，乃奎斯特性
D，正弦型
二：填空题（每空1分，共10分）
21，在输入固定信号的条件下，环路进入同步状态后，输出信号与输入信号之间的相差等于（）。
22，正弦鉴相器的鉴相特性可以描述为Ud（t）=（）。
23，从信号中提取相干载波的两种基本方法为导频法和（）。
24,锁相环路锁定以后，压控振荡器的输出相位Q2（t）将随（）变化而变化。
25，锁相环路不像一般的非线性器件，门限取决于输入信噪比，而是由（）决定的。
26，数字鉴频鉴相器T4044主要由（）电荷泵和一个作为LF 用的放大器三部分组成。
27，产生抑制载波的单边带信调制信号（SSB-AM）的方法有（）和相移法。
28，数字调相信号PSK成为二元信号的（）。
29，数字环路滤波器一般由Ａ/D，（），D/A三部分组成。
30，采用后置分频器的单环锁相频率合成器，若参考频率为10KHZ，后置分频器除以M的分频比为5，则该频率合成器的分辨率为（）。
三：名词解释。
（每小题3分，共12分）
31，增益余量
32，跳周
33，相点
34，辅助捕获
四：问答题（每小题5分，共20分）
35，为什么锁相环路对于输入的信号来说具有带通滤波的特性？
36，简述锁相环路的频率牵引现象。
37，简述环路载波跟踪特性的三重含义。
38，若一个锁相环路的截止频率Ωc=1000rad/s,输入信号为ui（t）=Uisin[1000000t+2sin （100t+Qi）]，环路这时是处于调制跟踪状态还是载波跟踪状态？为什么？
五：计算题。
（每小题9分，共18分）
39，一个开环传递函数为Ho（s）=10/s（s+1）的环路，求输入相位为△wt时的稳定相差Qe（∞）。
40，在设计一个具有无源比例积分滤波器的二阶锁相环路时，如果选择R1=20KΩ，R2=2K Ω,C=10uF和环路增益K=3000Hz。
试求：（1）时间常数t1和t2；（2）自然角频率Wn和阻尼系数。
