数字信号与模拟信号的定义数字信号和模拟信号是在通信和电子领域中常用的两种信号类型。
它们在传输和处理数据时具有不同的特点和应用。
本文将详细介绍数字信号和模拟信号的定义、特点以及它们在实际应用中的区别和优劣。
一、数字信号的定义数字信号是一种离散的信号，它由一系列离散的数值表示。
这些数值通常是二进制的，即由0和1组成。
数字信号可以通过采样和量化的方式从模拟信号中获得。
在数字信号中，每个离散的数值代表了一个特定的信息，例如音频、视频或其他数据。
数字信号具有以下特点：1. 离散性：数字信号是由一系列离散的数值组成，相邻的数值之间存在间隔。
2. 可编程性：数字信号可以通过编程进行处理和操作，例如滤波、压缩、加密等。
3. 抗干扰性强：数字信号在传输和处理过程中可以通过纠错码等技术来提高抗干扰能力。
4. 可复制性：数字信号可以通过复制和传输进行无损的复制和传递。
数字信号在现代通信和信息处理中得到广泛应用。
例如，数字音频和视频的传输、数字通信系统、计算机网络以及数字图像处理等领域都离不开数字信号的应用。
二、模拟信号的定义模拟信号是一种连续的信号，它的数值可以在一定范围内连续变化。
模拟信号可以通过传感器等设备从现实世界中采集得到，例如声音、光线、温度等物理量。
模拟信号具有以下特点：1. 连续性：模拟信号的数值在一定范围内连续变化，不存在离散的间隔。
2. 精度受限：模拟信号的精度受到传感器和设备的限制，存在一定的误差。
3. 抗干扰性较弱：模拟信号在传输和处理过程中容易受到噪声和干扰的影响。
模拟信号在传统的通信和电子系统中广泛应用。
例如，模拟音频和视频的传输、模拟电视广播、模拟电路设计等都是模拟信号的应用领域。
三、数字信号与模拟信号的区别与优劣数字信号和模拟信号在传输和处理数据时具有不同的特点和应用。
下面将介绍它们的区别和优劣。
1. 区别：（1）表示方式不同：数字信号由离散的数值表示，而模拟信号由连续的数值表示。
（2）抗干扰能力不同：数字信号由于采用了纠错码等技术，具有较强的抗干扰能力，而模拟信号容易受到噪声和干扰的影响。
在通信领域中，模拟通信系统和数字通信系统是两种主要的通信方式，它们在原理、特点、性能以及应用等方面存在着显著的区别。
一、基本原理1. 模拟通信系统①模拟通信系统是基于模拟信号进行信息传输的。
模拟信号是一种连续的信号，其幅度、频率或相位随时间连续变化，能够直接表示原始信息。
例如，声音通过麦克风转换为电信号时，产生的就是模拟信号，其电压或电流的幅度与声音的强度成正比。
②在模拟通信中，信息源产生的原始电信号通常经过调制，将其频谱搬移到适合传输的频段，然后通过信道传输。
在接收端，经过解调恢复出原始信号。
2. 数字通信系统①数字通信系统则是基于数字信号进行信息传输的。
数字信号是一种离散的信号，其幅度取值是有限的离散值，通常用二进制代码表示。
例如，计算机中的数据、数字电话中的语音信号等都是数字信号。
②数字通信系统中，信息源产生的原始信号首先经过采样、量化和编码等过程转换为数字信号，然后进行数字调制，将数字信号的频谱搬移到适合传输的频段。
接收端接收到信号后，经过数字解调、解码等过程恢复出原始数字信号，最后通过数模转换恢复出原始模拟信号。
二、信号特点1. 模拟信号①连续性：模拟信号在时间和幅度上都是连续变化的，没有明显的断点或跳跃。
②无限精度：模拟信号的幅度可以取任意值，具有无限的精度。
3. 易受干扰：由于模拟信号的幅度是连续变化的，所以在传输过程中容易受到噪声、干扰等因素的影响，导致信号失真。
2. 数字信号①离散性：数字信号在时间和幅度上都是离散的，只有有限的几个取值。
②有限精度：数字信号的幅度取值是有限的，通常用二进制代码表示，因此具有有限的精度。
③抗干扰性强：数字信号具有较强的抗干扰能力，因为只要干扰的幅度不超过一定的阈值，就不会影响数字信号的取值。
三、系统性能1. 有效性①模拟通信系统：通常用有效传输带宽来衡量有效性。
由于模拟信号的频谱是连续的，所以需要较宽的带宽来传输。
②数字通信系统：一般用传输速率（比特率）和频带利用率来衡量有效性。
模拟信号与数字信号信号是一种用于传递信息的方式，它在电子领域中具有重要的作用。
常见的信号类型包括模拟信号和数字信号。
本文将深入探讨这两种信号的特点、应用和区别。
一、模拟信号模拟信号是连续变化的信号，在时间和值上都以连续方式变化。
它可以采取无限多个值，可以表示任何范围内的数据。
模拟信号的波形图是连续的曲线，通过无限细分时间，能够准确地描述信号的变化。
模拟信号的典型代表是声音和图像。
模拟信号的特点是精度较高，能够提供连续的信息。
它在某些领域具有优势，如音频和视频处理中。
然而，由于受到噪声和干扰的影响，模拟信号容易造成信息损失和失真。
二、数字信号数字信号是离散的信号，在时间和值上都以离散方式变化。
它的取值只能是有限个数字，通常用二进制表示。
数字信号的波形图是一系列由离散数据点组成的折线，通过连接这些点来表示信号的变化。
数字信号的典型代表是计算机数据和通信信号。
数字信号的特点是易于存储、传输和处理。
由于离散的特性，数字信号能够通过纠错码等方式保证信息的可靠性。
数字信号的处理技术也非常丰富，可以进行各种算法和处理操作，提高信号的质量和可靠性。
三、模拟信号与数字信号的区别1. 表示方式不同：模拟信号以连续的方式表示，而数字信号以离散的方式表示。
2. 精度和可靠性不同：模拟信号具有较高的精度，但容易受到噪声和干扰的影响，导致信号失真；数字信号由于采用纠错码等措施，具有较高的可靠性。
3. 运算和处理方式不同：模拟信号的运算和处理主要采用模拟电路，而数字信号的运算和处理主要采用数字电路。
4. 存储和传输方式不同：模拟信号要求连续的传输和存储介质，而数字信号可以通过数码设备进行存储和传输。
四、模拟信号与数字信号的应用1. 模拟信号的应用：(1) 音频处理：模拟信号可以真实地还原声音的连续性，被广泛应用于音频处理设备、音响系统等。
(2) 视频处理：模拟信号可以在电视、摄像头等设备中传输视频信号，并进行处理和显示。
2. 数字信号的应用：(1) 计算机数据：数字信号在计算机中存储和传输各种数据，如文档、图片、视频等。
数字信号与模拟信号的区别与应用一、数字信号与模拟信号的基本概念数字信号和模拟信号是在电子通信和信号处理领域中常用的两种信号类型。
它们在信号传输、存储和处理等方面存在着很大的差异。
本文将从定义、特点和应用等方面详细介绍数字信号与模拟信号的区别与应用。
数字信号，顾名思义，是由一系列离散的数字值表示的信号。
它可以看作是一串离散的数值序列，通常使用二进制来表示。
在数字信号中，每个数字值都代表着一个确定的离散量，这些数字值之间通过特定的编码方式进行传输。
模拟信号，与数字信号相对，是连续的信号波形，它可以采用无穷个取值。
模拟信号在时间和幅度上都是连续变化的。
通过模拟信号的波形形状和振幅可以准确地表示原始信息。
二、数字信号与模拟信号的特点比较1. 精度：数字信号具有较高的精度，可以表示更准确的数值。
而模拟信号的精度受到电子元器件和传输介质的限制，无法达到与数字信号相同的精度。
2. 噪声：数字信号在传输和处理过程中不容易受到外界干扰和噪声的影响，因为它可以通过纠错编码和差错校验等方式进行误码检测和纠正。
而模拟信号受到噪声的影响较大，易于引入干扰。
3. 复制传输：数字信号可以通过复制和传输过程中保持信号质量不变。
而模拟信号在传输过程中会因噪声、衰减和失真等因素导致信号质量的降低。
4. 处理和存储：由于数字信号可以使用计算机进行处理和存储，因此在数据处理和信息传输方面具有更大的灵活性和便利性。
而模拟信号在处理和存储时需要采用模拟电路和介质，操作更为复杂。
三、数字信号与模拟信号的应用领域1. 通信系统：数字信号在现代通信系统中具有重要的应用。
数字通信系统可以提供更强大的纠错能力和抗噪声性能，提高信息的传输效率和可靠性。
2. 数据存储：数字信号可以以二进制的形式存储在计算机或其他数字设备中，用于存储和管理大量的数据和信息。
3. 音频和视频处理：数字信号处理技术广泛应用于音频和视频领域，例如数字音频的录制和处理，数字电视的广播和传输等。
第1章概述一、模拟信号与数字信号的特点模拟信号——幅度取值是连续的连续信号离散信号数字信号——幅度取值是离散的二进码多进码连续信号离散信号●数字信号与模拟信号的区别是根据幅度取值上是否离散而定的。
●离散信号与连续信号的区别是根据时间取值上是否离散而定的。
二、模拟通信与数字通信●根据传输信道上传输信号的形式不同，通信可分为模拟通信——以模拟信号的形式传递消息（采用频分复用实现多路通信）。
数字通信——以数字信号的形式传递消息（采用时分复用实现多路通信）。
●数字通信传输的主要对象是模拟话音信号等，而信道上传输的一般是二进制的数字信号。
所要解决的首要问题模拟信号的数字化，即模／数变换（A/D变换）三、数字通信的构成●话音信号的基带传输系统模型四、数字通信的特点1、抗干扰能力强，无噪声积累对于数字通信，由于数字信号的幅值为有限的离散值（通常取二个幅值），在传输过程中受到噪声干扰，当信噪比还没有恶化到一定程度时，即在适当的距离，采用再生的方法，再生成已消除噪声干扰的原发送信号。
由于无噪声积累，可实现长距离、高质量的传输。
2、便于加密处理3、采用时分复用实现多路通信4、设备便于集成化、小型化5、占用频带较宽五、数字通信系统的主要性能指标●有效性指标 P7·信息传输速率——定义、公式l n f f s B ⋅⋅=、物理意义 ·符号传输速率——定义、公式（BB t N 1=）、关系：M N R B b 2log=·频带利用率——是真正用来衡量数字通信系统传输效率的指标（有效性）频带宽度符号传输速率=η Hz Bd /频带宽度信息传输速率=η Hz s bit //●可靠性指标 P8·误码率——定义 ·信号抖动例1、设信号码元时间长度为s 7106-⨯，当（1）采用4电平传输时，求信息传输速率和符号传输速率。
（2）若系统的带宽为2000kHz ,求频带利用率为多少Hz s bit //。
模拟信号与数字信号的区别和优缺点1．模拟通信模拟通信的优点是直观且容易实现，但存在两个主要缺点。
（1）保密性差模拟通信，尤其是微波通信和有线明线通信，很容易被窃听。
只要收到模拟信号，就容易得到通信内容。
（2）抗干扰能力弱电信号在沿线路的传输过程中会受到外界的和通信系统内部的各种噪声干扰，噪声和信号混合后难以分开，从而使得通信质量下降。
线路越长，噪声的积累也就越多2．数字通信（1）数字化传输与交换的优越性①加强了通信的保密性。
②提高了抗干扰能力。
数字信号在传输过程中会混入杂音，可以利用电子电路构成的门限电压（称为阈值）去衡量输入的信号电压，只有达到某一电压幅度，电路才会有输出值，并自动生成一整齐的脉冲（称为整形或再生）。
较小杂音电压到达时，由于它低于阈值而被过滤掉，不会引起电路动作。
因此再生的信号与原信号完全相同，除非干扰信号大于原信号才会产生误码。
为了防止误码，在电路中设置了检验错误和纠正错误的方法，即在出现误码时，可以利用后向信号使对方重发。
因而数字传输适用于较远距离的传输，也能适用于性能较差的线路。
③可构建综合数字通信网。
采用时分交换后，传输和交换统一起来，可以形成一个综合数字通信网。
（2）数字化通信的缺点①占用频带较宽。
因为线路传输的是脉冲信号，传送一路数字化语音信息需占20?64kHz的带宽，而一个模拟话路只占用4kH z带宽，即一路PCM信号占了几个模拟话路。
对某一话路而言，它的利用率降低了，或者详它对线路的要求提高了。
②技术要求复杂，尤其是同步技术要求精度很高。
接收方要能正确地理解发送方的意思，就必须正确地把每个码元区分开来，并且找到每个信息组的开始，这就需要收发双方严格实现同步，如果组成一个数字网的话，同步问题的解决将更加困难。
模拟与数字信号处理的区别数字信号处理和模拟信号处理是目前电子领域中两个主要的技术分支。
虽然两者都是信号处理，但是它们有本质的区别。
本文将会探讨数字信号处理和模拟信号处理的区别，以及数字信号处理的优缺点。
模拟信号处理是一种传统的技术，它使用模拟电路来处理连续信号。
连续信号是无限制的，可以采用任何值，它由模拟器件输出。
模拟信号处理主要用于模拟电路和信号采集等领域。
模拟信号处理通常是基于电流、电压、电容、电阻等电学量的运算。
这些电学量都是连续的，因此模拟信号处理中用到的模拟器件也是连续的。
数字信号处理则是使用数字电路来处理数字信号。
数字信号是离散的，并且只采用有限数量的值。
数字信号通常用于数字通信、计算机控制、音频处理等领域。
在数字信号处理中，所有的信号都被离散化，每个值都是有限的。
数字信号处理需要使用数字器件，如操作放大器、比较器、单片机等。
数字信号处理和模拟信号处理最大的不同在于信号的处理方式。
模拟信号可以连续采样和处理，而数字信号需要离散化才能被处理。
数字信号的处理需要涉及数字量化、数字运算、数字滤波等技术。
数字信号处理在处理速度、精度、稳定性、可靠性等方面都有优秀的表现。
数字信号处理的优点在于处理速度很快，而且可以实现精确的数字计算。
数字信号处理还可以获得更高的信号质量，并且可以实现更复杂的算法。
数字信号处理的缺点在于需要使用数字设备，价格较高。
此外，处理信号的时间也可能受到系统时钟的限制。
数字信号处理和模拟信号处理在各自领域之中都有着重要的应用。
模拟信号处理主要用于模拟电路和传感器的数据处理，数字信号处理则主要应用于数字通信、声音和图像处理、控制以及计算机视觉等方面。
两种信号处理方式都是非常重要的技术，各自有着不同的特点和应用。
总的来说，数字信号处理和模拟信号处理是两个不同的技术分支，它们有各自的优点和缺点。
数字信号处理可以实现更高的信噪比和更快的处理速度，然而它需要较高的成本和更多的复杂技术支持。
数字信号传输与模拟信号传输的比较随着科技的进步与发展，无线通信以及数据传输方式也得到了极大的改善。
在通信领域中，数字信号传输与模拟信号传输是两种常见的方式。
本文将比较数字信号传输与模拟信号传输的优缺点，并分析其应用范围。
（一）数字信号传输与模拟信号传输的基本概念和原理1. 数字信号传输：数字信号是离散信号，它的状态是由一系列离散值组成的。
在传输过程中，数字信号可以通过编码和译码的方式将信号转换为二进制数字，再通过通信介质传输。
2. 模拟信号传输：模拟信号是连续信号，它的状态可以在一个连续范围内取值。
模拟信号的传输是通过传感器将信号转换为电压或电流的变化，并通过通信介质传输。
（二）1. 噪音抗干扰能力：- 数字信号传输的优点在于它具有较高的噪音抗干扰能力。
由于数字信号是离散的，因此在传输过程中能够更好地抵抗噪音的干扰。
而模拟信号由于其连续性，对于噪音和干扰更加敏感。
2. 信号传输的准确性：- 数字信号的传输准确性较高，由于其离散性，数字信号的传输不容易发生失真。
而模拟信号的传输容易受到干扰，可能会发生失真现象。
3. 传输距离：- 数字信号的传输距离相对较远，通过使用中继设备和调制解调器等方式可以将信号传输到更远的地方。
而模拟信号的传输距离相对较短，传输距离受到信号衰减和干扰的影响。
4. 带宽利用：- 数字信号传输可以更有效地利用带宽资源，通过压缩和编码技术，数字信号传输可以在相同的带宽下传输更多的信息。
而模拟信号传输由于其连续性，需要使用较宽的频带来传输相同数量的信息。
（三）数字信号传输与模拟信号传输的应用范围1. 数字信号传输的应用范围：- 数字信号传输主要应用于各种数字通信领域，包括移动通信、互联网、数字电视、数字广播以及以太网等。
数字信号传输对于数据的精确传输非常重要，可以更好地抵抗干扰。
2. 模拟信号传输的应用范围：- 模拟信号传输广泛应用于音频和视频领域，如模拟音频传输、视频传输、无线电广播等。

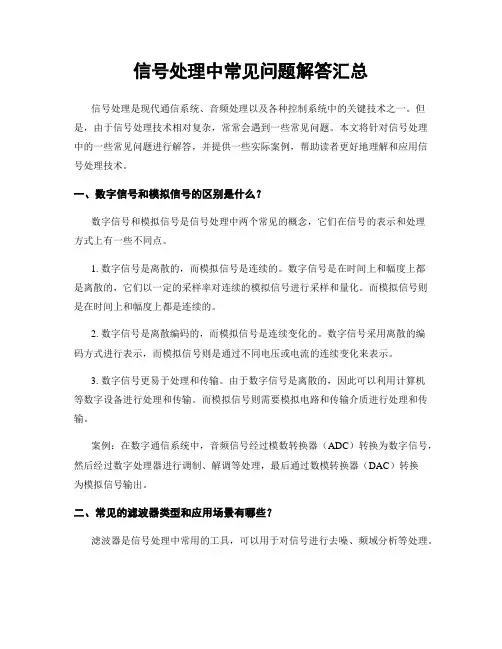

信号处理中常见问题解答汇总信号处理是现代通信系统、音频处理以及各种控制系统中的关键技术之一。
但是，由于信号处理技术相对复杂，常常会遇到一些常见问题。
本文将针对信号处理中的一些常见问题进行解答，并提供一些实际案例，帮助读者更好地理解和应用信号处理技术。
一、数字信号和模拟信号的区别是什么？数字信号和模拟信号是信号处理中两个常见的概念，它们在信号的表示和处理方式上有一些不同点。
1. 数字信号是离散的，而模拟信号是连续的。
数字信号是在时间上和幅度上都是离散的，它们以一定的采样率对连续的模拟信号进行采样和量化。
而模拟信号则是在时间上和幅度上都是连续的。
2. 数字信号是离散编码的，而模拟信号是连续变化的。
数字信号采用离散的编码方式进行表示，而模拟信号则是通过不同电压或电流的连续变化来表示。
3. 数字信号更易于处理和传输。
由于数字信号是离散的，因此可以利用计算机等数字设备进行处理和传输。
而模拟信号则需要模拟电路和传输介质进行处理和传输。
案例：在数字通信系统中，音频信号经过模数转换器（ADC）转换为数字信号，然后经过数字处理器进行调制、解调等处理，最后通过数模转换器（DAC）转换为模拟信号输出。
二、常见的滤波器类型和应用场景有哪些？滤波器是信号处理中常用的工具，可以用于对信号进行去噪、频域分析等处理。
1. 低通滤波器（Low-pass filter）：只允许低于截止频率的信号通过，用于去除高频噪声和频谱分析。
2. 高通滤波器（High-pass filter）：只允许高于截止频率的信号通过，用于去除低频噪声和频谱分析。
3. 带通滤波器（Band-pass filter）：只允许在一定频率范围内的信号通过，用于选取特定频率范围内的信号。
4. 带阻滤波器（Band-stop filter）：只允许在一定频率范围外的信号通过，用于去除特定频率范围内的干扰信号。
案例：在音频处理中，常常使用低通滤波器对音频信号进行去噪处理；在无线通信中，带通滤波器用于选取特定频段内的信号，滤除其他无关频率的干扰。
模拟中继和数字中继是两种不同的通信传输方式，它们有以下区别：
1. 定义：模拟中继（Analog Relay）是一种使用模拟信号进行通信传输的方式，而数字中继（Digital Relay）则是使用数字信号进行通信传输的方式。
2. 信号类型：模拟中继使用连续的模拟信号来传输数据，信号的数值范围表示不同的信息。
数字中继使用离散的数字信号，信号被分割为固定的时间间隔，并用数字表示不同的信息。
3. 带宽利用：模拟中继通常需要更大的带宽，因为模拟信号的传输范围较为广泛，而数字中继可以通过编码和压缩技术更有效地利用带宽。
4. 误码率：数字中继具有更好的抗干扰能力和更低的误码率，因为数字信号可以通过差错纠正码和检验码等机制进行错误检测和纠正。
而模拟中继的信号更容易受到噪声和干扰的影响，导致误码率较高。
5. 设备复杂性：数字中继系统通常需要更复杂的设备和技术
支持，如数字编解码器、调制解调器、差错纠正等。
相比之下，模拟中继系统的设备和技术要求相对简单。
总体而言，数字中继在传输效率、可靠性和灵活性等方面优于模拟中继。
因此，在现代通信系统中，移动通信、互联网和数据传输等领域更常使用数字中继技术，而传统的固定电话系统仍然使用模拟中继技术。
