2011 年06 月07 日摘要本次设计的是日产12000吨水泥熟料新型干法生产线生料粉磨系统，为了适应生料粉磨工艺的要求，提高粉磨效率。
此次设计采用立式磨。
整个生料粉磨系统采用三风机系统。
设计的主要内容有水泥生产的工艺流程，水泥厂区及车间布置，物料配比计算，物料平衡计算，物料平衡表，生料磨主要设备计算选型，主机能力平衡表，总结和谢词。
立式磨与传统的球磨机相比，其粉碎比大，粉末效率高，节能可达30%以上。
其工艺流程简化，降低生产成本的特点更为突出，同时他还有很好的烘干能力。
为了满足设计的生产要求，本次设计共采用两台立式磨，两套电收尘设备。
关键词:立式磨窑外分解技术生料粉磨系统IAbstractThis design is nissan 12,000 tons of cement clinker NSP production line raw, grinding mill system in order to meet the requirements of grinding process raw grinding efficiency, improve.This design uses vertical mill. The whole raw by grinding system three fan system. The main content of the design of a cement production process, cement factory and workshop layout, raw calculated main equipment type selection of grinding. Vertical mill, compared with the traditional ball mill, the crushing ratio of high efficiency, energy-saving can powder of more than 30%. The technological process of the simplified, reduce the production cost, and he is more prominent characteristics are still very good drying ability.In order to meet the production requirements, design of this design by two vertical mill, two sets of electric dust collecting equipment.keywords: Vertical mill NSP raw griding systemII目录第一章前言 (1)第二章总述 (5)2.1 设计的原理、方法和方案选择 (5)2.1.1 设计原理 (5)2.1.2 设计方法 (5)2.1.3 设计方案选择 (5)2.1.4 本次设计的特点 (6)第三章原料配比计算 (7)3.1 原始数据及基本条件 (7)3.1.1 基本条件 (7)3.1.3 进厂原燃料水分及粒度 (7)3.1.4 煤的工业分析 (8)3.2 配料计算 (8)3.2.1 假定配合比 (8)3.2.2 计算白生料化学成分 (8)3.2.3 计算灼烧基生料化学成分 (9)3.2.4 计算熟料标准煤耗（Kg煤/Kg熟料） (9)3.2.5 计算煤灰掺入量 (9)3.2.6 计算熟料化学成分（%） (9)3.2.7 计算熟料率值 (10)第四章物料平衡计算 (11)4.1 计算熟料料耗 (11)4.1.1 理论料耗 (11)4.1.2 实际料耗 (11)4.2 计算实物煤耗 (11)4.2.1实物煤耗P1 (11)4.3 计算干基实际消耗定额 (11)4.3.1 干石灰石实际消耗定额 (11)III4.3.2 干砂岩实际消耗定额 (11)4.3.3 干铁粉实际消耗定额 (11)4.4 计算湿基实际消耗定额 (12)4.4.1 湿石灰石实际消耗定额 (12)4.4.2 湿砂岩实际消耗定额 (12)4.4.3 湿铁粉实际消耗定额 (12)4.5 计算湿物料配合比 (12)4.5.1 湿物料总量 (12)4.5.2 湿物料配合比 (12)第五章设备选型计算 (14)5.1 石灰石破碎系统 (14)5.1．1 破碎设备 (14)5.2 原料粉磨系统 (16)5.2.1 原料粉磨设备 (16)5.3 收尘系统 (18)5.3.1 旋风收尘器 (18)5.3.2 电收尘器 (19)5.3.3 增湿塔 (21)5.4 输送设备 (22)5.4.1 带式输送机 (22)5.4.2 螺旋输送机 (24)5.4.3 斗式提升机 (25)5.4.4 空气输送斜槽 (26)5.4.5链式输送机 (27)5.5 主机能力平衡表 (28)第六章结论 (29)谢词 (31)参考文献 (32)IV日产12000吨水泥熟料生产线生料粉磨系统工艺设计第一章前言本次设计的课题是日产12000吨水泥熟料新型干法生产线生料粉磨系统工艺设计。

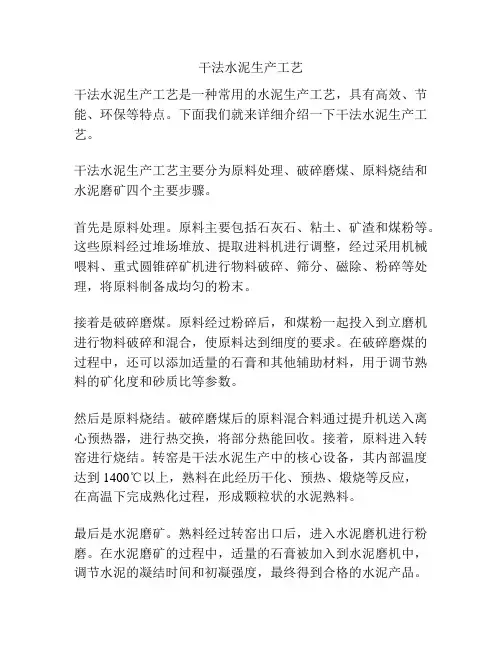

干法水泥生产工艺干法水泥生产工艺是一种常用的水泥生产工艺，具有高效、节能、环保等特点。
下面我们就来详细介绍一下干法水泥生产工艺。
干法水泥生产工艺主要分为原料处理、破碎磨煤、原料烧结和水泥磨矿四个主要步骤。
首先是原料处理。
原料主要包括石灰石、粘土、矿渣和煤粉等。
这些原料经过堆场堆放、提取进料机进行调整，经过采用机械喂料、重式圆锥碎矿机进行物料破碎、筛分、磁除、粉碎等处理，将原料制备成均匀的粉末。
接着是破碎磨煤。
原料经过粉碎后，和煤粉一起投入到立磨机进行物料破碎和混合，使原料达到细度的要求。
在破碎磨煤的过程中，还可以添加适量的石膏和其他辅助材料，用于调节熟料的矿化度和砂质比等参数。
然后是原料烧结。
破碎磨煤后的原料混合料通过提升机送入离心预热器，进行热交换，将部分热能回收。
接着，原料进入转窑进行烧结。
转窑是干法水泥生产中的核心设备，其内部温度达到1400℃以上，熟料在此经历干化、预热、煅烧等反应，在高温下完成熟化过程，形成颗粒状的水泥熟料。
最后是水泥磨矿。
熟料经过转窑出口后，进入水泥磨机进行粉磨。
在水泥磨矿的过程中，适量的石膏被加入到水泥磨机中，调节水泥的凝结时间和初凝强度，最终得到合格的水泥产品。
粉磨的过程中，水泥熟料由粗粉变成细粉，并掺入适量的气硅材料，从而提高水泥的强度和抗开裂性能。
值得注意的是，干法水泥生产工艺在原料磨矿和烧结过程中并没有直接添加水，因此称为干法。
相比湿法水泥生产工艺，干法工艺具有以下优点：一方面，干法工艺投资少，占地面积小，节约资源，降低生产成本；另一方面，干法工艺废气处理设备先进，尾气排放低，环保效果好。
综上所述，干法水泥生产工艺是一种高效、节能、环保的水泥生产工艺。
通过原料处理、破碎磨煤、原料烧结和水泥磨矿四个步骤，可以生产出高质量的水泥产品。
干法工艺的广泛应用，有助于促进水泥行业的可持续发展，并为建设工程提供优质的建材。
水泥厂如何实现资源节约与环境保护在当今社会，资源节约和环境保护已成为各行各业发展的重要课题，水泥厂也不例外。
水泥作为重要的建筑材料，其生产过程中往往伴随着大量的能源消耗和环境污染。
然而，通过采取一系列有效的措施和技术创新，水泥厂完全有能力实现资源节约与环境保护的双重目标，走上可持续发展的道路。
一、优化生产工艺1、采用新型干法水泥生产技术新型干法水泥生产技术是目前较为先进和高效的生产方式。
它具有能耗低、产量高、质量稳定等优点。
通过优化预热器、分解炉和回转窑等关键设备的设计和运行参数，可以提高能源利用效率，减少燃料消耗和废气排放。
2、改进熟料烧成工艺优化熟料烧成过程中的温度、压力和气氛控制，能够提高熟料的质量，降低烧成热耗。
同时，采用高效的燃烧器和合理的配风系统，有助于提高燃料的燃烧效率，减少不完全燃烧产物的排放。
3、加强粉磨系统的节能改造采用高效的球磨机、立磨机或辊压机等粉磨设备，并结合先进的粉磨工艺和控制系统，可以显著降低粉磨电耗。
此外，合理选择研磨体的材质和级配，提高粉磨效率，也是节约能源的重要手段。
二、提高能源利用效率1、余热回收利用水泥厂在生产过程中会产生大量的余热，如窑头和窑尾废气余热。
通过安装余热锅炉和汽轮机发电机组，可以将这些余热转化为电能，实现能源的回收利用。
同时，余热还可以用于烘干原料、供暖等，进一步提高能源的综合利用率。
2、能源管理系统建立完善的能源管理系统，对水泥厂的能源消耗进行实时监测、分析和评估。
通过制定合理的能源消耗指标和节能措施，加强能源管理和考核，能够有效地降低能源消耗。
3、优化电气系统选用高效节能的电机、变压器和变频器等电气设备，降低电气系统的能耗。
合理设计电气线路和布局，减少线路损耗。
同时，采用无功补偿装置，提高功率因数，降低无功损耗。
三、原材料的节约与替代1、优化原料配比通过科学的实验和分析，优化水泥生产中的原料配比，减少对优质原料的依赖，提高低品位原料和工业废渣的利用率。
新型干法水泥生产简述下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!新型干法水泥生产是近年来水泥行业发展的热门话题，其与传统湿法水泥生产相比具有更高的能效、更少的排放、更低的生产成本等优势。
新型干法水泥生产工艺流程新型干法水泥生产工艺是指在水泥生产过程中采用先进的干法工艺，通过破碎、磨矿、煅烧等环节，生产出高质量的水泥产品。
相比传统湿法水泥生产工艺，新型干法水泥生产工艺具有节能、环保、高效等优点，受到了越来越多水泥生产企业的青睐。
下面将介绍新型干法水泥生产工艺的具体流程。
原料准备新型干法水泥生产工艺的第一步是原料准备。
水泥的主要原料包括石灰石、粘土、铁矿石等。
这些原料首先需要经过破碎、研磨等工艺处理，使其达到适合进入煅烧系统的粒度和化学成分要求。
在原料准备过程中，需要确保原料的质量稳定，以保证水泥产品的品质。
原料研磨经过原料准备的原料进入研磨系统，进行进一步的研磨处理。
研磨系统通常采用立磨或者辊压机进行研磨，将原料研磨成细粉，以提高煅烧系统的燃烧效率和水泥品质。
煅烧煅烧是新型干法水泥生产工艺的关键环节。
经过研磨的原料进入旋窑或者立窑进行煅烧。
在煅烧过程中，原料经过高温煅烧，发生化学反应，形成水泥熟料。
煅烧系统通常采用先进的燃烧技术和热工控制技术，以提高煅烧系统的热能利用率和水泥熟料的品质。
熟料磨磨经过煅烧的水泥熟料需要进行熟料磨磨，将其磨成水泥粉。
熟料磨磨系统通常采用水泥立磨或者滚筒磨进行磨磨，以满足水泥产品的粒度要求。
成品包装经过熟料磨磨的水泥粉通过输送系统进入成品库，然后进行包装。
包装系统通常采用自动化包装设备，将水泥粉装入袋中，并进行称重、封口等操作，最终形成成品水泥产品。
除尘处理在新型干法水泥生产工艺中，除尘处理是非常重要的环节。
煅烧系统和熟料磨磨系统产生的烟气中含有大量粉尘和有害气体，需要通过除尘设备进行处理，以保护环境和改善工作环境。
总结新型干法水泥生产工艺流程包括原料准备、原料研磨、煅烧、熟料磨磨、成品包装和除尘处理等环节。
通过先进的设备和工艺技术，新型干法水泥生产工艺具有节能、环保、高效等优点，是水泥生产企业实现可持续发展的重要途径。
希望本文对新型干法水泥生产工艺流程有所帮助。
试论立磨粉磨水泥的优势和常见问题处理发布时间：2021-06-11T09:53:25.273Z 来源：《基层建设》2021年第5期作者：蒋东海[导读] 摘要：当前水泥磨粉领域当中的水泥立磨得到了越来越广泛的应用，立磨系统与球磨系统相比操作更为先进，水泥厂在进行系统时候时候导致了一些列问题的发生。
华润水泥（武宣）有限公司摘要：当前水泥磨粉领域当中的水泥立磨得到了越来越广泛的应用，立磨系统与球磨系统相比操作更为先进，水泥厂在进行系统时候时候导致了一些列问题的发生。
但是就制作工艺来讲比其他的水泥粉磨系统有着很大的优势，例如工艺简介、操作便捷、制作效率高、耗电量地、易于维护等等，本文综合国内外各个项目中使用立磨粉磨水泥出现的各种相关的问题，对立磨粉磨水泥提出了各种针对性的建议，能够帮助大家了解立磨粉磨水泥，从而更好的进行使用。
关键词：水泥立磨；水泥粉磨；优势与问题前言当前国内水泥制作工厂使用的水泥粉磨系统主要有两种，一种是使用辊压机+球磨的联合粉磨系统，另一种为立磨粉磨系统。
由于水泥立磨粉磨系统的各种优点逐渐的被人们看到，在国内新上水泥生产线中使用水泥立磨系统，已经占据了一定的份额，也逐渐的被客户们所接受认可，当前国内使用近百台的水泥立磨系统。
1 立磨粉磨水泥概述以往典型的水泥生产流程主要为三个单独的水泥粉末程序：在段烧前的生料进行粉磨、煤粉磨，以及煅烧结束后及熟料冷却后进行的最后水泥粉末[1]。
球磨机现今就是一直用此三个粉末程序，但是随着科学技术的发展，这种能够高效节能的立磨粉磨逐渐的代替了球磨机。
立磨粉磨最开始是进行生料以及煤的粉末，由于对于水泥细度的需求的提高，使得立磨逐渐投入到粉末水泥工作中。
经过一段时间的发展，立磨粉磨的制品水泥已经完全可以达到使用球磨机粉末水泥的需求，甚至在某些方面还要更加的突出。
2 立磨粉磨水泥优势2.1 节能减排较为环保一般情况下球磨水泥进行工作时所造成的噪音在九十五分贝到一百二十分贝之间，因此一般状况下都采用室内的方式来布置球磨，工人在进行器械的时必须佩戴各种防护耳朵的设备；而立磨的噪声在一般情况下要比球磨少二十分贝到二十五分贝左右，使得员工的工作环境更好。
一、立磨发展史在水泥生产中，传统的生粉料磨系统是球磨机粉磨系统，而当立磨出现以来，由于它以其独特的粉磨原理克服了球磨机粉磨机理的诸多缺陷，逐渐引起人们的重视。
特别是经过技术改进后的立磨与球磨系统相比，有着显著的优越性，其工艺特点尤其适宜于大型预分解窑水泥生产线，因为它能够大量利用来自预热器的余热废气，能高效综合地完成物料的中碎、粉磨、烘干、选粉和气力输送过程，集多功能于一体。
由于它是利用料床原理进行粉磨，避免了金属间的撞击与磨损，金属磨损量小、噪音低；又因为它是风扫式粉磨，带有内部选粉功能，避免了过粉磨现象，因此减少了无用功的消耗，粉磨效率高，与球磨系统相比，粉磨电耗仅为后者的50%～60%，还具有工艺流程简单、单机产量大、入料粒度大、烘干能力强、密闭性能好、负压操作无扬尘、对成品质量控制快捷、更换产品灵活、易实现智能化、自动化控制等优点，故在世界各国得到广泛应用。
已成为当今国际上生料粉磨和煤粉磨的首选设备。
立磨又称立式磨、辊磨、立式辊磨。
第一台立磨是上个世纪二十年代在德国研制出来的。
第一台用于水泥工业的立磨于1935年在西德出现，立磨在欧洲的水泥厂使用多年以后，才在美国和加拿大得到采用，欧洲和美、加之所以乐于发展和应用立磨，是由于当时欧洲各国的燃料和和电力费用比较高。
美国也是因为后来能耗费用上升，才促使其对立磨增加兴趣。
美国第一台立磨是在1973年末投入运转。
后来，日本、埃及、黑西哥、新西兰、阿根廷、刚果等国也采用了立磨。
进入上个世纪末，东南亚一带地区经济快速发展，同时也带动了水泥市场的蓬勃发展。
国际上的大型水泥生产线如雨后春笋般地在这个地区兴建，大型立磨也大量的得到了采用。
立磨技术的突破开始于上个世纪六十年代，从那时起立磨得到了改进和大型化。
继在欧洲、美洲、亚洲的水泥工业中被用来粉磨生料，七十年代得到了迅速发展，当时就出现了500tph能力的大型立磨，进入九十年代，国际上立磨技术又有了新的飞跃。
MLS4500单辊加载立磨在水泥生料粉磨中的应用[摘要]立式辊磨机技术日益完备，立磨已经成功应用于生料制备、粉磨矿渣、脱硫制粉等领域。
北方重工集团有限公司基于成功开发的单辊加载矿渣立磨基础上，在不改变原有磨型前提下，开发出的单辊加载水泥生料立磨使得磨机产量得到大幅提高，设备在节能减排方面优势显著。
[关键词]单辊加载；立磨中图分类号：tq172.6+3 文献标识码：a 文章编号：1009-914x （2013）13-0186-011、前言近年来，5000t/d及以上级的新型干法水泥生产线已成水泥行业主导，单线产能正向大型化发展，国内新建生料粉磨线已全部采用立磨设备。
未来的立磨产品开发设计将以更高的产能为目标，各个设计生产单位也将围绕着立磨的生产能力、设备能耗、生产成本和运行可靠性展开技术竞争。
高产能，低能耗，高可靠性将是未来大型立磨的发展趋势。
现有的用于5000t/d水泥生产线的生料立磨采用磨辊集中加载的工作方式，这种工作方式要求磨辊具备较高的碾磨压力、磨辊需有较高加工精度、良好的对中精度。
并且集中加载方式的磨机在实际运转中碾磨压力达不到要求，导致一次碾磨率下降从而限制了其产能。
我公司设计开发的单辊加载式mls4500四辊立磨用于粉磨生料，碾磨压力能达到1100kn/m2，单独的翻辊装置省时省力，产量增加，磨辊直径减小，压差下降，方便生产，装配与运输，碾压效率更高，振动大大缓解，运转更加平稳，在节能降耗方面有着尤为显著的体现。
2、mls4500单辊加载立式辊磨机技术特点生产水泥用的石灰石粉细度需要达到325目筛余≤5%，对于集中加载方式的立磨而言，其细度要求完全可以达到要求，但是产能提高受到多方面的限制，，并且产能越高，设备越重，不利于设备的制造、安装、检修及维护等。
单辊加载方式的立磨通过增加磨辊数目，减小磨辊的外形尺寸，成功实现在提高产能的同时降低了设备的重量，方便了立磨的生产、装配与运输，同时也增加了物料的碾磨率，完全实现提产的目的。
