MASTERSIZER 2000激光粒度仪操作指导书ZF-EI-QA-001

版本号：A 流水号：1 启动前检查如下项目:1.1 温度10℃～35℃,湿度10%～90%;1.2 监控电源电压正常范围:(220±10%)V;1.3仪器上次使用记录。

2 操作规程2.1正确接通电源,依次打开主机、样品台、计算机、打印机电源，预热三十分钟方可使用；2.2 在样品杯中加入纯净、适量的分散剂，打开进样泵，使溶液在样品杯、进样泵、进样管和样品池中循环流动,同时打开超声分散器,赶跑分散剂溶液中夹带的小汽泡；2.3 双击计算机桌面上的‘’图标,弹出MASTERSIZER 2000激光粒度仪应用程序对话框；2.4 填入用户名后单击‘确定’,程序进入测量启动状态；2.5 在任务栏中单击‘’,出现下拉式菜单, 单击‘打开’,出现一对话框, 单击待用的测量文件名；2.6 单击任务栏中‘’,在下拉式菜单单击‘手动’, 进入测量准备状态；2.7 出现对话框‘测量显示’，此时软件将会自动进行电子背景、光学背景测量和对光；2.8 在‘’中选择与待测样品一致的参数，如样品和分散剂的折光率等；2.9 在‘’中输入待测样品的名称、批号等信息；2.10 单击‘’或按下空格键开始测量样品，对话框提示测量的进展情况；2.11 仪器自动控制直至该样品测量结束，在‘’中选择并单击需要打印或阅读的报告；2.12 测量结束,先退出MASTERSIZER 2000激光粒度仪应用程序；2.13将样品杯中的被测溶液更换成纯净的分散剂,继续启动进样泵进行管道的清洗,然后再更换成纯净水；2.14 按开机的反顺序关闭仪器,登记仪器使用运行情况。

3.注意事项版本号：A 流水号：3.1 样品池：样品池盖密封性良好，应无渗漏现象；3.2 渡膜玻璃:清洗时正面不能用任何物品擦拭,只能用洗耳球吹去污物,反面可用柔软的擦镜纸按固定的方向轻轻地擦拭；3.3 样品室锁定柄：旋转灵活，在打开或关闭时能听到明显的‘哒’声，表明此时已有效地打开或关闭此锁；3.4 进样管:正常情况下比较柔软,与样品池连结无渗漏现象。

激光粒度仪操作规程1、打开主机电源，预热15分钟。

2、开启分散器电源（干法或湿法根据实验的需要选一种）。

3、打开计算机Mastersizer 2000的应用软件。

4、干法的操作1）、打开压缩空体瓶，注意：出口压力指示的数值不能超过6 bar。

2）、在样品盘里加入处理好的样品（先调节样品槽出口的宽度，样品放置时尽量靠近出口处）。

3）、在软件操作界面的测量显示窗口中点击选项栏，然后是物质选项，光学特性，选择合适的样品物质，结果计算，模型，通用（对于未知样品），测量选项，测量栏，再是高级选项的测量，设置遮光度界限，下限设为0.5，上限为6。

4）、测量显示，文档，标记，输入样品名称等相关信息。

5）、选择测量背景栏，测量，手动，附件（打开干法附件，设定一定的压力值），到气流模式（要注意错误栏的提示），再回到测量显示窗口，点击开始按钮，仪器进行自动对光，激光强度一般在70左右，背景值在200以内即可，（随着仪器的使用年份的增加，激光强度会逐渐减弱，而背景值会增加）。

在干法附件窗口设置一定的进样速度，然后选择进样模式，在测量显示窗口的加入样品栏中可观察其激光遮光度，待激光遮光度处于设定的范围内时，点击测量样品栏，得到待测样品的测量结果。

6）、保存、打印分析测量结果。

7）、测量结束，清洁样品槽，并运行一次清洁SOP。

8）、分别关闭主机、分散器、真空设备的电源，气瓶的总阀门。

9）、5、湿法的操作1）、开启湿法进样器的电源。

再打开操作软件。

2）、设定泵的转速，如有必要则设定超声的强度和时间，在烧杯中加入800毫升左右的分散介质（通常是蒸馏水），然后打开泵，测量栏，手动，测量显示窗口，选项栏，测量选项窗口，物质栏，设定光学特性，选择正确的样品物质名称以及分散剂的名称，结果计算，模型，通用，确定，测量栏，高级选项的测量，设定激光遮光度界限。

下限为10，上限为20，确定，点击测量显示窗口的开始，加入样品，待激光遮光度处于设定的范围内时，即可“开始”测量样品。

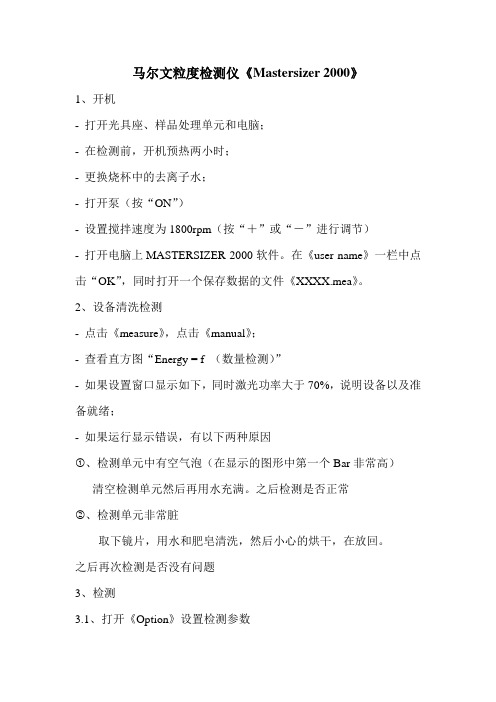

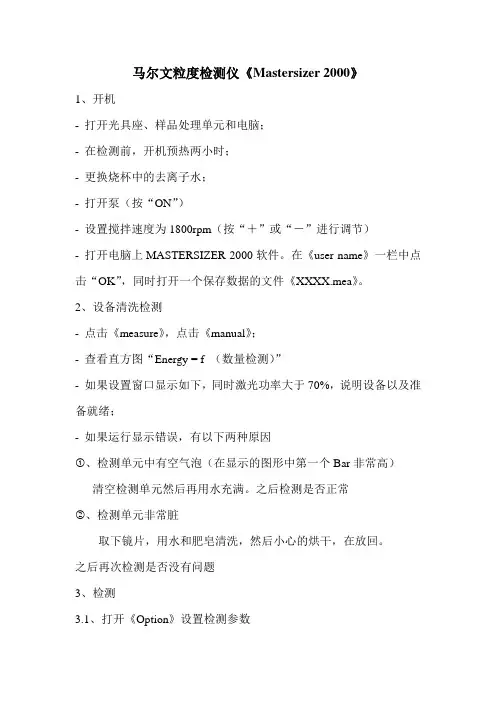

马尔文粒度检测仪《Mastersizer 2000》1、开机- 打开光具座、样品处理单元和电脑；- 在检测前，开机预热两小时；- 更换烧杯中的去离子水；- 打开泵（按“ON”）- 设置搅拌速度为1800rpm（按“＋”或“－”进行调节）- 打开电脑上MASTERSIZER 2000软件。

在《user name》一栏中点击“OK”，同时打开一个保存数据的文件《XXXX.mea》。

2、设备清洗检测- 点击《measure》，点击《manual》；- 查看直方图“Energy = f （数量检测）”- 如果设置窗口显示如下，同时激光功率大于70%，说明设备以及准备就绪；- 如果运行显示错误，有以下两种原因①、检测单元中有空气泡（在显示的图形中第一个Bar非常高）清空检测单元然后再用水充满。

之后检测是否正常②、检测单元非常脏取下镜片，用水和肥皂清洗，然后小心的烘干，在放回。

之后再次检测是否没有问题3、检测3.1、打开《Option》设置检测参数- 在“Material”单元中颗粒：PVC 0, 01折射率：1,54吸收系数：0,01分散剂：水- 在《Measurement》单元点击【measure…】，在《advance options》中设置遮光度遮光度：- 最小=8%- 最大=12%然后点击两次“OK”3.2、点击《Document》来设置样品名称- 输入样品名称- 点击OK点击《start》：设备准备就绪，可以开始检测（检测第一个样品是，程序会要求再次确认检测参数---点击“OK”）检测样品处理在玻璃容器中，放入2g粉，用吸管吸取3ml Maranil LDBS（3wt%），混合搅拌均匀用吸管向马尔文烧杯中添加上述溶液，直到遮光率达到10%（注意电脑显示的遮光率）3.3 点击“start”启动检测点击“add sample”（一旦显示检测结果），后清洗仪器4 清洗设备在做新样品分析前以及分析检测结束后，必须清洗设备。

文件制修订记录
一、操作步骤：
１、开机：开粒度分析仪的主机和附件的电源，开计算机，然后点击桌面上的Mastersizer 2000图标，联机成功后，将在桌面右下脚显示Hydro MU MS2000 图标表明联机成功．否则重新联机。

２、按初始界面菜单栏中的文件，打开ＰＴＡ文件，然后更换附件左下侧的烧杯中的水，装约８００mL后，按附件前侧的绿色按钮，泵开始运行，此时可选菜单栏中测量下的手动（Ｍ），可以观测到仪器自动测试的背景，若背景显示小于８０（最好小于４０），认为仪器样品池是清洁的，（否则应更换烧杯中的水，反复清洗样品池），在测量显示界面的菜单栏中选择文档中输入样品信息，按菜单栏中的开始，仪器自动检测背景，据操作界面左下脚的提示，加入预处理好的样品样并使仪器的遮溶解度在１０―２０%间，点击测试样品，仪器自动给出结果．按工作界面中停止，退出测试。

３、做样完毕，开泵用清洁的水冲洗仪器２―３次，将泵头浸入洁净的水中。

４、关机：关计算机，关仪器主机和附件的电源。

二、注意事项：
１、空的样品池严禁对仪器进行对光操作。

２、关机前，要保证样品是清洁的。

３、关机时应先关计算机。

４、尽量避免意外停电。

５、长期不用时，应使泵头和样品池干燥。

马尔文2000操作流程-简版
Mastersize 2000激光粒度仪操作规程
一、此大型高精度仪器，任何未经技术负责人培训和考核的人员不得操作该设备
二、授权使用者在使用时，如出现故障或损坏，应及时向有关人员汇报
三、严禁擅自拆卸该仪器，严禁卸载修改相关软件
四、使用后必须登记
五、主要操作步骤：
1、开始操作时
1)打开粒度仪主机电源开关
2)打开粒度仪分散器电源开关
3)开启计算机，激活Mastersize 2000软件包
2、清洗样品池
1)按下分散器黄色灯光按钮
2)轻轻抬起搅拌架到指定高度
3)拿出烧杯清洗
3.样品测试时
（1）烧杯中倒入3/4高度的蒸馏水或纯净水
（2）根据被测样品性质设定分散器的转速1500-2000
（3）用滴管向烧杯中滴入2至数滴样品，注意：没滴入一滴停留10秒左右观看仪器显示的样品浓度，至8-10%为止
（4）激光强度达到75%以上方可进行粒度测试
4.样品测试结束后
1)重复步骤2的操作，将烧杯中的废液倒掉，重新盛入自来水（3/4烧杯高度），
将烧杯放回原位，压下分散器进行清洗重复以上操作，清洗3遍以后，烧杯中盛入干净的自来水（3/4烧杯高度），将烧杯放回原位，将分散头浸没在水中
2)关闭软件
3)关闭分散器电源
4)关闭粒度仪主机电源
5)关闭计算机电源
6)将仪器罩好。

激光粒度仪使用方法说明书一、激光粒度仪简介激光粒度仪是一种广泛应用于颗粒物理学和材料科学研究的仪器设备。

它通过激光光源照射样品，利用光散射原理测量颗粒粒径大小和分布情况。

本说明书将详细介绍激光粒度仪的使用方法，帮助用户正确操作和获得准确的测试结果。

二、仪器准备1. 确保激光粒度仪连接正常，电源接通并稳定。

2. 根据被测样品的性质，选择适当的样品池，并将其安装在仪器上。

确保样品池干净，无灰尘、杂质等。

三、测试流程1. 打开仪器电源，等待仪器初始化完成。

根据仪器型号，用户可能需要设置一些参数，如测试时间、测量角度等。

请按照仪器的操作界面指引进行设置。

2. 将待测样品放置到样品池中，并确保样品的分散均匀。

在进行测试前，建议先进行样品的超声处理以避免颗粒的聚集。

3. 调整激光粒度仪的位置，使之与样品池中心对准。

可以通过仪器的激光对准功能来辅助调整位置。

4. 在仪器操作界面上选择相应的测试模式，如“全区间分析”、“自动循环测试”等。

根据样品的特性选择合适的测试模式。

5. 开始测试后，仪器会自动进行数据采集和分析。

用户可以实时观察数据曲线和结果参数的显示情况。

6. 测试完成后，将样品池清洗干净，并做好记录。

如需进行下一次测试，请重新装样进行。

四、注意事项1. 激光粒度仪属于精密仪器，请在室温、相对湿度适宜的环境下使用，并避免仪器受到过高的温度、湿度、震动等外界影响。

2. 样品的分散均匀性对测试结果影响较大，请在样品处理时充分考虑。

如样品固态，可以使用超声波处理仪进行处理；如样品液态，可以使用搅拌器进行搅拌等方式。

3. 在测试过程中，应保持样品池的干净，避免杂质进入池中影响测试结果。

4. 样品的浓度和适宜的分散剂的选择对测试结果有影响，请在测试前进行相应的调查和准备。

5. 根据仪器型号和用户需要，可能需要对测试结果进行进一步处理和分析。

请参阅仪器的操作手册或相关教程进行学习和掌握。

五、维护与保养1. 定期清洁和校准仪器。

1 目的
对设备的日常保养和保护进行控制，延长设备的利用寿命，提高检测结果的准确性
2 适用范围
马尔文激光粒度仪（MS2000型）
3 工具
VGT-1730TD型超声波清洗机、一级纯水、试管刷、卸镜器、棉布、棉签、擦镜纸
4操作内容
切断仪器所有电源。

利用干净的棉布对仪器表面进行擦拭，并用棉签蘸取纯水擦拭搅拌装置。

如图1所示，先取下连接搅拌装置一头的两根塑料管，
图1
然后放低塑料管，待管内剩余水全数排出后，取下粒度仪主机上接头处的两根塑料管，再将搅拌装置上两根较短的塑料管取下，如图2所示：
→→
图2
将取下的塑料管浸泡在清水中十分钟，用试管刷伸入管内进行清洗，
如图3：
图3
4.4清洗镜片
如图4所示，沿顺时针方向旋转打开样品池，并取下。

→→
图4
然后，将样品池平放于桌面，用卸镜器两触头对准镜片边两凹槽，逆时针旋转卸下两面的镜片如图5。

将卸下的镜片，放入超声波清洗机内，打开超声波清洗机，清洗5min后拿出镜片，用纯水再次冲洗。

用擦镜纸将镜片固定装置上的沉积物擦拭干净。

然后用卸镜器将镜片装回原位置，并将样品池装入粒度仪主机中。

→→
图5
将清洗干净的塑料管按螺丝头颜色指示连接和主机和循环进样系统，如图6所
示：
图6
保护清理进程结束。

5 注意事项
用卸镜器卸取镜片时，必然要注意镜片表面的保护，在超声波机中清洗时也要注意镜片别被磨损。

主机与进样系统之间塑料管连接必然要正确。

每半个月对粒度仪进行一次保护，并做好相关记录。

6 相关记录
《MS2000型激光粒度仪保护记录》。

激光粒度分析仪简易操作说明
★使用仪器前最好用海绵刷清理一下水位感应器
打开软件操作界面
1、清洗：点击自动清洗按钮，清洗完毕仪器自动停止
2、消除气体：同时打开循环、超声两个按钮，根据时间提示5秒后关闭“循环”，
5秒后打开“循环”，5秒后关闭“循环”，5秒后打开循环，5秒后关闭“循环”，5秒后打开“循环”
3、点“测量”——“文档”，进行相应设置，设置完毕——“下一步”——“常
规测试”，看测试窗口界面有无问题，无问题——确认
4、加六偏磷酸钠小半勺（约 1.5G），注意看屏幕下方绿色光束是否闪烁，不闪
烁了即可放土样
5、放土样：摇匀土样，少量放土，边放土边观测屏幕上方“遮光率”数据，数
据值在10-15%之间即可
6、开始测试，点击“实时”，D10、D50、D90值稳定，关闭界面
7、点“连续”，出现数值界面，点击“平均值”，点击“保存”。

8、点击“清洗”
9、数据查询：清洗的同时，设置——分析参数，进行相应设置
10、样品——查询——excel。

Hydro 2000Mu马尔文粒径分析仪A．基本使用流程(一)准备步骤1、开机顺序：先开仪器主机和进样器，再开电脑，仪器需要预热15到30分钟。

在桌面上双击Mastersizer2000操作软件，进入操作软件，输入操作者姓名，然后点击确定。

2、首次使用时，点击文件→新建，在E:\Exp Data（在您想保存文件的盘符下建立）下建立相应个人文件夹并建立新的测量文件（.mea 文件）。

如非首次使用，在个人文件夹中新建或打开测量文件。

（二）参数设置步骤3、在烧杯中装入约 1000mL 纯净水，打开样品处理单元的泵，调节适合的泵速（一般设置为 2000-3000RPM），并视情况而定选择是否需要打开超声（样品处理单元的详细设置方法参看流程说明 C）。

4、点击测量→手动，进入测量显示窗体，点击其中选项按钮，进行软件和检测器参数设置（详细设置方法参看流程说明 D）。

5、点击测量显示窗体中文档按钮，为本次测量设置相应的测量名称。

（三）测定步骤6、点击“对光”，对光好后，如果背景状态正常，就不需要换水了（如果是第一次打开软件的话，对光按键是隐藏在测量背景下面的，只要点击“开始”键，仪器就会对光接着测量背景的）。

7、观察检测器信号，当检测器信号满足从小到大递减，且最大信号低于 100 时，背景测量完毕。

8、背景测量完毕后，自动进入加入样品选项卡，这时向样品处理单元内的烧杯中缓缓加入待测量样品，直至窗体中激光遮光度显示稳定在设定范围内（默认 10-20%，到达后左侧条状图示中的遮光度条进入绿色部分），视情况而定是否对样品进行超声处理。

9、点击测量样品选项卡（或再次点击上方开始键，或计算机的空格键），进行样品粒径分布测量。

10、检测完成后，在 Mastersizer 2000主窗体中会出现检测结果11、如果继续测量下一个样品，请点击测量界面的背景测量选项卡，进入背景测量选项卡，清洗样品分散单元，看到背景被洗至合格即可进行下次测量。

激光法测量粉体颗粒的粒度一、实验目的：掌握激光法测量粉体颗粒的粒度的基本原理了解利用激光粒度仪测量粉体颗粒的粒度的工作流程了解Mastersizer2000激光粒度仪基本构造，利用激光粒度仪测量粉体的粒度二、激光法测量粉体颗粒的粒度基本原理与过程：颗粒的粒度与形状对其产品的性质与用途影响很大，因此，粒度与形状的测量非常重要。

例如，水泥的强度与其细度有关，磨料的粒度和粒度分布决定其质量等级，粉碎和分级也需要对其粒度进行测量。

随着纳米级材料的发展，人们对粒度测量提出了更高的要求。

表1列出了颗粒粒度测量的主要方法。

表1 粒度测量的方法筛分法:用于粒度分布的测量已有很长的历史了，制造筛网的技术也不断提高，国外可制造小到5μm的筛网。

筛分分析适用于粒径约100mm～20μm之间的粒度分布测量。

筛孔大小尺寸用“目”来表示，即1英寸长度的筛网上的筛孔数表示。

标准筛的规格见本书后的附录。

BET吸附法:流体通过法一般采用空气，使其通过粉体料层，由空气的流速、压力差等参数计算粉体的比表面积，然后计算出粉体的平均粒径。

比重计法:比重天平和沉降天平曾一度广泛地使用过。

但这些仪器测量时间太长，且不适合细颗粒的测量，将逐渐被淘汰。

沉降法:原理：当光束通过装有悬浮液的测量容器时，一部分光被反射或有吸收，一部分光到达光电传感器，将光强转变成电信号。

透过光强与悬浮液的浓度或颗粒的投影面积有关。

另一方面，颗粒在力场中沉降，可用斯托克斯定律计算其粒径大小，从而得到累积粒度分布。

(1)重力场光透过沉降法其测量范围在0.1～1000μm。

光源为：可见光、激光和Ｘ光。

颗粒的沉降速度与颗粒与悬浮液的密度有关，当密度差大时沉降速度快，反之沉降速度慢。

为了提高测量速度，节省测量时间，中国科学院化工冶金所马兴华等人发明了图像沉降法，装置简图如图1所示。

该装置采用一线性图像传感器，将沉降过程可视化，可明显节省测量时间。

例如对平均粒度为5μm的SiC样品测量的结果表明，本仪器仅需5min即可测量完毕，而国外同类仪器则需28min。
