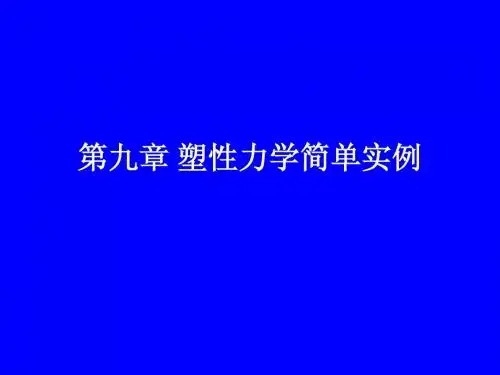

第九章 塑性力学简单实例
• 圆杆的位移,应变和应力 采用圆柱坐标,位移分量 a 为: ur 0 zra z u zr r uz 0 o x 其中 为单位长度扭角. 应变 z r , 其它为零. 应力除 z (它的大小与 z 有关,是 r 的 函数)不等于零外, 其它为零. 注意: 这个问题满足简单加载条件. 另外, 应力满足平衡条件, 也满足圆杆侧 面的边界条件. 根据Saint-Venant原理杆 两端的边界条件可以只在合力方面得到 满足.
5) 残余应力 在 T 作用下, 按弹性计算得 到 2Tr z R4
3)弹性极限扭角( rs R
e
s
):
RG 3
弹性极限扭矩为
Te
由卸载前的应力减去上 式的剪应力得到残余应 力.见前页图.
R 3 s
2 3
4-5 非圆截面杆的塑性极限扭矩 在圆杆的弹塑性扭转中, 截面上的最大剪应力产生在距圆心最远 处的外边界上, 且在扭转过程中截面无翘曲. 对于非圆截面杆件, 前述两个结论不适用. 此时杆件截面将发生翘曲, 及扭转中横截 面不再保持平面, 但刚性转动的假定仍然成立, 而因此得到的最 大剪应力产生在距形心最近处. 先讨论非圆截面杆的弹性扭转. y zr 1.弹性分析
b y
M
M
x o
h/2
z h/2
y
y
• 基本关系式 按照梁的初等弯曲理论: 平截面和小变形, 并且材料不 可压缩,即 1/ 2 ,它们的应力和应变表示为
截面上的应力分布情况( 距离):
是梁的中性面到弹塑性分界面的
梁截面上要 满足的条件
1. 对于理想弹塑性材料
• 截面上的弯矩是
是弹性区对中性轴的惯性矩,
《弹塑性力学》第九章空间轴对称问题
80%
物理方程
描述了材料在不同应力状态下表 现出的物理性质。
塑性力学的基本方程
流动法则
描述了塑性应变与应力之间的 关系。
屈服准则
描述了材料屈服的条件，即应 力达到屈服点时的状态。
强化准则
描述了材料在塑性变形过程中 的应力增强机制。
空间轴对称问题的边界条件和初始条件
边界条件
描述了物体在边界上的受力状态和位 移约束。
如旋转机械、航空航天器等的 设计和分析。
土木工程
如桥梁、高层建筑等大型结构 的分析。
石油工程
如油藏模拟、油气管道设计等 。
核工程
如核反应堆、核废料处理设施 等安全评估。
02
空间轴对称问题的数学模型
弹性力学的基本方程
80%
平衡方程
描述了物体内部各点的受力平衡 状态。
100%
几何方程
描述了物体在受力后产生的形变 和位移。
近原问题的解。
在处理空间轴对称问题时，有限元法能 够将复杂的空间几何形状和边界条件简 化为易于处理和计算的离散模型，从而
提高求解效率。
有限元法在空间轴对称问题中广泛应用 于弹性力学、塑性力学等领域，能够得
到高精度的数值解。
有限差分法在空间轴对称问题中的应用
有限差分法是一种将偏微分方程离散化为差分方程的方法，通过求解差分方程来逼近原问题
目
CONTENCT
录
• 空间轴对称问题的基本概念 • 空间轴对称问题的数学模型 • 空间轴对称问题的解析解法 • 空间轴对称问题的数值解法 • 空间轴对称问题的实验研究
01
空间轴对称问题的基本概念
定义与特性
定义
空间轴对称问题是指物体在空间中关于某一直线或平面对称分布 的问题。
弹塑性力学部分习题
2018/10/7 7
第六章 弹性力学平面问题的直 坐标系解答
§6-1平面问题的分类
§6-2平面问题的基本方程和边界条件
§6-3平面问题的基本解法
§6-4多项式应力函数运用举例
2018/10/7
8
第七章弹性力学平面问题的极坐 标系解答
§7-1平面极坐标下的基本公式 §7-2轴对称问题 §7-3轴对称应力问题——曲梁 的纯弯曲 §7-4圆孔的孔边应力集中问题 §7-5曲梁的一般弯曲 §7-6楔形体在楔顶或楔面受力
弹塑性力学
第 六 章 弹性力学平面问题的直角坐标系解答 第 七 章 弹性力学平面问题的极坐标系解答 第 八 章 等截面直杆的扭转 第 九 章 空间轴对称问题 第 十 章 弹性力学问题的能量原理 第 十一 章 塑性力学基础知识
2018/10/7
1
参考书目
1.徐芝纶， 弹性力学：上册 .第三版,高等教育
w k x, y
其中 k 为待定常数，(x‚y)为待定函数， 试写出应力分量的表达式和位移法方程。
2018/10/7
18
题1-6 半空间体在自重 g 和表面均布压力 q 作用下的位移解为 u = v = 0,
1 g 2 2 w q h z h z 2G 2
2018/10/7
在 V上
16
题1-4 等截面柱体在自重作用下，应力解为
x=y=xy=yz=zx=0 , z=gz，试求位移。
z l y
Fbz g
x
x
2018/10/7
17
题1-5 等截面直杆（无体力作用），杆轴 方向为 z 轴,已知直杆的位移解为
u kyz
v kxz
第六章 弹性力学平面问题的直 坐标系解答
§6-1平面问题的分类
§6-2平面问题的基本方程和边界条件
§6-3平面问题的基本解法
§6-4多项式应力函数运用举例
2018/10/7
8
第七章弹性力学平面问题的极坐 标系解答
§7-1平面极坐标下的基本公式 §7-2轴对称问题 §7-3轴对称应力问题——曲梁 的纯弯曲 §7-4圆孔的孔边应力集中问题 §7-5曲梁的一般弯曲 §7-6楔形体在楔顶或楔面受力
弹塑性力学
第 六 章 弹性力学平面问题的直角坐标系解答 第 七 章 弹性力学平面问题的极坐标系解答 第 八 章 等截面直杆的扭转 第 九 章 空间轴对称问题 第 十 章 弹性力学问题的能量原理 第 十一 章 塑性力学基础知识
2018/10/7
1
参考书目
1.徐芝纶， 弹性力学：上册 .第三版,高等教育
w k x, y
其中 k 为待定常数，(x‚y)为待定函数， 试写出应力分量的表达式和位移法方程。
2018/10/7
18
题1-6 半空间体在自重 g 和表面均布压力 q 作用下的位移解为 u = v = 0,
1 g 2 2 w q h z h z 2G 2
2018/10/7
在 V上
16
题1-4 等截面柱体在自重作用下，应力解为
x=y=xy=yz=zx=0 , z=gz，试求位移。
z l y
Fbz g
x
x
2018/10/7
17
题1-5 等截面直杆（无体力作用），杆轴 方向为 z 轴,已知直杆的位移解为
u kyz
v kxz
弹塑性力学之弹性力学的能量原理
WdV =
V
V
W
(ε
(k ij
)
)dV
∫ ∫ V (k)
=− V
fiui(k ) dV −来自SσXi
u
( i
k
)
dS
（1） fi 和 X i 给定;
（2）已将几何关系引入 εij =(ui,j +uj,i )/2 ;
（3）ui(k)为可能位移： ui = ui
在su上 ;
（4）在各向同性线性材料应变能 U 的表达式为徐芝纶（上册）P.345
∫ ∫ ∫ W12 =
V
f
i
(1)
u (2) i
dV
+
S
X
(1) i
u (2) i
dS
=
σ ε dV (1) (2)
V ij ij
第二种状态外力在第一种状态的相应弹性位移上做功
∫ ∫ ∫ W21 =
V
f
i
(
2)
u (1) i
dV
+
S
X
(2) i
u (1) i
dS
=
σ ε dV (2) (1)
V ij ij
δui =0 在su上
虚设状态
根据虚功方程，真实的外力与应力状态在虚设的齐次可能位移上
做功
∫ ∫ ∫ V fiδui dV + Sσ X iδui dS = V σ ijδε ij dV
弹性体应力与外力处于平衡状态，对于任意虚设的齐次微小位移
及应变，则外力在虚位移上做的虚功等于应力在虚应变上做的虚功—
Q x
第一：一对力 P 作用在直杆的垂直方向，局部效应，在两端点

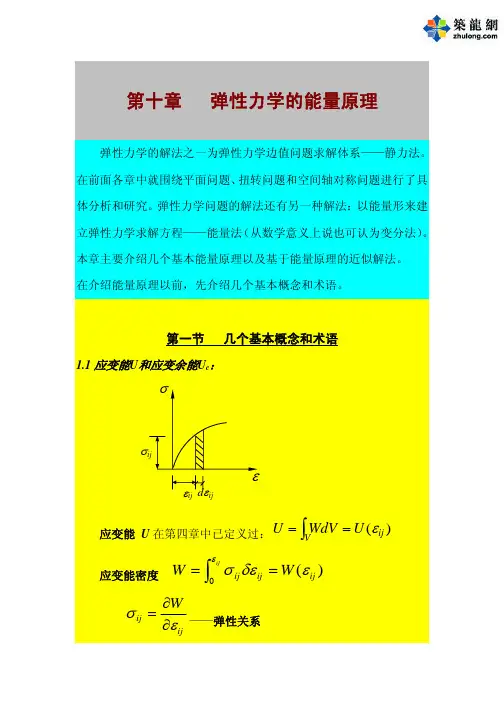

《弹塑性力学》第十章弹性力学的能量原理
弹性力学能量原理在材料力学 中有着广泛的应用，它为材料 在受力状态下的行为提供了重 要的理论依据。
在结构力学中的应用
在结构力学中，弹性力学能量 原理被广泛应用于各种结构的 分析、设计和优化。
通过应用该原理，可以分析结 构的整体和局部稳定性、振动 特性、屈曲行为等，确保结构 在各种载荷下的安全性和稳定 性。
弹性力学能量原理在其他领域的应用
工程结构分析
利用弹性力学能量原理对桥梁 、建筑等工程结构进行静力和 动力分析，优化设计。
生物医学工程
将弹性力学能量原理应用于人 体组织和器官的力学行为研究 ，为医学诊断和治疗提供依据 。
地球科学
将弹性力学能量原理应用于地 质构造、地震工程等领域，研 究地球物理现象。
该原理基于能量守恒和最小势能原理，通过分析系统的能量分布 和转化，推导出弹性系统的平衡方程和本构关系。
弹性力学能量原理的重要性
弹性力学能量原理是解决弹性力学问 题的重要工具之一，它可以用于求解 各种弹性力学问题，如应力分析、应 变分析、弹性稳定性等。
该原理提供了一种系统的方法来研究 弹性系统的行为，有助于深入理解弹 性材料的性质和行为，为工程设计和 应用提供理论支持。
02
弹性力学能量原理的基本概念
势能原理
总结词
势能原理是弹性力学中一个重要的基本原理，它表明一个弹性系 统的总势能达到极值。
详细描述
势能原理指出，对于一个处于平衡状态的弹性系统，其总势能（ 包括应变能和外力势能）在平衡状态下达到极值，即在受到微小 扰动后，系统会恢复到原来的平衡状态。
最小势能原理
03
弹性力学能量原理的应用
在材料力学中的应用
01
02
03
04
《弹塑性力学》课件
结构弹塑性分析的方法包括有限元法、有限差分法、边界元法等数值计算 方法。
材料的弹塑性行为模拟
材料的弹塑性行为模拟是研究材料在 不同应力状态下表现出的弹塑性性质 ，对于理解材料的力学行为和优化材 料设计具有重要意义。
材料弹塑性行为模拟的方法包括分子 动力学模拟、有限元分析等。
通过实验和数值模拟相结合的方法， 可以研究材料的微观结构和宏观性能 之间的关系，预测材料的弹塑性行为 。
THANKS
感谢观看
弹塑性力学在工程实践中的挑战与解决方案
工程实践中，由于材料和结 构的复杂性，弹塑性力学应 用面临诸多挑战，如非线性 行为、边界条件和初始条件
的确定等。
为了解决这些挑战，需要采 用先进的数值计算方法和实 验技术，提高模拟精度和可
靠性。
此外，加强跨学科合作，将 弹塑性力学与计算机科学、 物理学等学科相结合，可以 推动工程实践中的弹塑性力 学应用不断发展。
《弹塑性力学》课件
目录
• 弹塑性力学概述 • 弹性力学基础 • 塑性力学基础 • 材料弹塑性性质 • 弹塑性力学在工程中的应用
01
弹塑性力学概述
弹塑性力学的定义
弹塑性力学是一门研究材料在弹性和 塑性范围内行为的学科。它主要关注 材料在外力作用下发生的变形行为， 以及这种行为与材料内部应力、应变 的关系。
塑性
材料在应力超过屈服极限后发生的不可逆变形。
屈服准则
描述材料开始进入塑性状态的应力条件。
塑性力学的基本方程
应力平衡方程
01
描述受力物体内部应力分布的平衡关系。
几何方程
02
描述材料在塑性变形过程中应变与位移的关系。
屈服准则
03
确定材料进入塑性状态的条件。
材料的弹塑性行为模拟
材料的弹塑性行为模拟是研究材料在 不同应力状态下表现出的弹塑性性质 ，对于理解材料的力学行为和优化材 料设计具有重要意义。
材料弹塑性行为模拟的方法包括分子 动力学模拟、有限元分析等。
通过实验和数值模拟相结合的方法， 可以研究材料的微观结构和宏观性能 之间的关系，预测材料的弹塑性行为 。
THANKS
感谢观看
弹塑性力学在工程实践中的挑战与解决方案
工程实践中，由于材料和结 构的复杂性，弹塑性力学应 用面临诸多挑战，如非线性 行为、边界条件和初始条件
的确定等。
为了解决这些挑战，需要采 用先进的数值计算方法和实 验技术，提高模拟精度和可
靠性。
此外，加强跨学科合作，将 弹塑性力学与计算机科学、 物理学等学科相结合，可以 推动工程实践中的弹塑性力 学应用不断发展。
《弹塑性力学》课件
目录
• 弹塑性力学概述 • 弹性力学基础 • 塑性力学基础 • 材料弹塑性性质 • 弹塑性力学在工程中的应用
01
弹塑性力学概述
弹塑性力学的定义
弹塑性力学是一门研究材料在弹性和 塑性范围内行为的学科。它主要关注 材料在外力作用下发生的变形行为， 以及这种行为与材料内部应力、应变 的关系。
塑性
材料在应力超过屈服极限后发生的不可逆变形。
屈服准则
描述材料开始进入塑性状态的应力条件。
塑性力学的基本方程
应力平衡方程
01
描述受力物体内部应力分布的平衡关系。
几何方程
02
描述材料在塑性变形过程中应变与位移的关系。
屈服准则
03
确定材料进入塑性状态的条件。
弹塑性力学总结
弹塑性力学总结弹塑性力学是研究材料在受力后既有一部分弹性变形又有一部分塑性变形的力学学科。
它是力学学科的分支之一，因为它研究的对象是材料，所以也可以看作是材料力学的一个方向。
它的研究对象包括各种传统或新型材料——金属、高分子、陶瓷等。
本文将对弹塑性力学进行总结。
一、弹性力学与塑性力学的区别弹性力学和塑性力学都是力学学科的重要分支。
它们各自关注的是物体在受力后不同的反应。
（1）弹性力学弹性力学研究的是物体在受到力的作用下，发生弹性变形而迅速恢复原状的力学原理。
简单来说，就是物体在受力后可以发生弹性变形，如压缩变形或拉伸变形，但是在撤离力的影响之后能够回复原来的状态。
弹性力学理论主要依赖于胡克定律，胡克定律可以表示为应力与应变之比等于恒定的常数。
（2）塑性力学塑性力学研究的是物体在受到力的作用下，发生塑性变形而无法迅速完全恢复原状的力学原理。
简单来说，就是物体在受力后可以发生塑性变形，但是在恢复撤离力的影响之后，不能完全返回原来的状态，仍有残余塑性变形。
塑性力学理论主要依赖于流动理论，流动理论可以用应变率表示材料变形时受到的应力。
二、弹塑性力学的基本概念（1）应力应力是单位面积上的力，通常用σ表示。
应力有三种类型：拉应力、压应力和剪应力。
（2）应变应变是材料的形变量，通常表示为ε。
应变有三种类型：拉伸应变、压缩应变和剪切应变。
（3）黏塑性黏塑性是材料表现出的一种变形特性，它描述了物质在应力作用下的变形表现。
（4）弹性模量弹性模量是材料在受力作用下相对于其初始长度相应变形程度的比率。
弹性模量是一种力学参数，通常用E表示，单位是帕斯卡(Pa)。
材料的弹性模量越大，其刚度就越高。
（5）屈服点在达到一定的应力时，材料就会开始发生塑性变形。
材料开始发生塑性变形的应力点称为屈服点。
三、弹塑性力学的应用弹塑性力学广泛应用于工程、物理、材料科学和冶金工业等领域。
弹塑性力学理论的应用使我们在实际情况下更好地理解和处理材料的力学性质。
弹塑性力学(浙大通用课件)通用课件
塑性力学
研究材料在塑性状态下应 力和应变行为的科学。
塑性力学的基本假 设
塑性变形是连续的，且不改变物质的性质。 塑性变形过程中，应力和应变之间存在单值关系，且该关系是连续的。 塑性变形过程中，材料内部的应力状态是稳定的，不会出现应力振荡或波动。
塑性力学的基本方程
应力平衡方程
在塑性状态下，物体的内部应力场满 足平衡方程，即合力为零。
应变协调方程
本构方程
在塑性状态下，应力和应变之间的关 系由本构方程描述，该方程反映了材 料的塑性行为特性。
在塑性状态下，物体的应变状态满足 应变协调方程，即应变是连续的。
塑性力学的边值问题
01
塑性力学中的边值问题是指给定 物体的边界条件和初始条件，求 解物体内部的应力和应变状态的 问题。
02
边值问题可以通过求解微分方程 或积分方程来解决，具体方法取 决于问题的具体形式和条件。
04
材料弹塑性性质
材料弹性性质
弹性模量
材料在弹性变形阶段所表现出的 刚度，反映了材料抵抗弹性变形
的能力。
泊松比
描述材料在受到压力时横向膨胀 的程度，反映了材料在弹性变形
阶段的横向变形特性。
弹性极限
材料在弹性变形阶段所能承受的 最大应力，超过该应力值材料将
发生不可逆的塑性变形。
材料塑性性 质
屈服点
解析法的优点是精度高、理论严 谨，但缺点是适用范围较窄，对
于复杂问题难以得到解析解。
有限元法
有限元法是一种将连续的求解域离散化为有限个小的单元，通过求解这些小单元的 解来逼近原问题的求解方法。
它适用于各种复杂的几何形状和边界条件，能够处理大规模的问题，并且可以方便 地处理非线性问题。
