广东省东莞市2019-2020学年九年级上学期期末统考物理（满分100分，考试时间80分钟）广东省东莞市2019-2020学年九年级上学期期末统考参考答案一、选择题（每小题3分，共21分）1.B2.C3.D4.B5.C6.C7.C二、填空题（每空1分，共21分）8.乙甲乙9.0.3 铜10.排气不可再生 4.6×10611℃11.甲、乙小灯泡的亮度长度12.串联10 0.4513.小于等于小于14.6 5.4 216三、作图题（共7分，2+2+3分）15．（1）（2）（3）如图所示四、实验题（共20分）16.（1）升高的温度（2）水大于（3）水（4）煤油17.（1）分度值（2）4.6N （3）刻度尺乙（4）①不科学根据η100%，滑轮组的机械效率与所提升物体的高度无关②提升物体的重力18.（1）R=U/I A （2）0.26 变大（3）不同意灯丝的电阻受温度影响，并非一个定值（4）电压表接在了滑动变阻器两端五、计算题（共13分）19.(1）提升装置所做的有用功W有用＝Gh＝450 N×2 m＝900J（2）根据P=W/t可得拉力F做的功W总＝Pt＝120W×10s＝1200J（3）滑轮组的机械效率η100%＝75%20.（1）灯泡的额定电压是6V，额定功率是3W由P＝UI得，灯泡的额定电流I L0.5A由欧姆定律得，灯泡的电阻R12Ω（2）灯泡正常工作时电路中的电流为I＝I L＝0.5A滑动变阻器两端的电压U'＝U总﹣U＝8V﹣6V＝2V所以滑动变阻器的电阻R'4Ω（3）当电压表示数为3V时，灯泡两端的电压为3V此时灯泡的实际功率为P实0.75W六、综合能力题（每空1分，共18分）21.（1）将钢球从某一高度由静止释放（2）速度质量（3）0.06 甲（4）速度一定时，质量越大，动能越大22.（1）电动机（2）内 C （3）B （4）气体对外做功，内能减小，温度降低23．（1）100 （2）变大变小降低（3）串34 10。

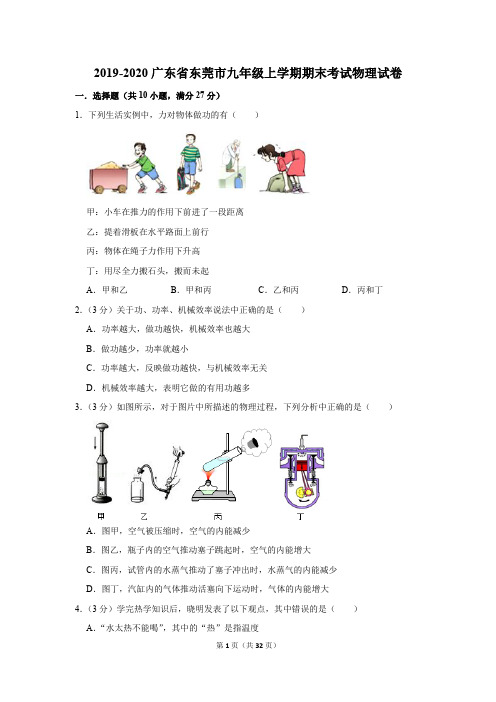

2019-2020广东省东莞市九年级上学期期末考试物理试卷一．选择题（共10小题，满分27分）
1．下列生活实例中，力对物体做功的有（）
甲：小车在推力的作用下前进了一段距离
乙：提着滑板在水平路面上前行
丙：物体在绳子力作用下升高
丁：用尽全力搬石头，搬而未起
A．甲和乙B．甲和丙C．乙和丙D．丙和丁2．（3分）关于功、功率、机械效率说法中正确的是（）
A．功率越大，做功越快，机械效率也越大
B．做功越少，功率就越小
C．功率越大，反映做功越快，与机械效率无关
D．机械效率越大，表明它做的有用功越多
3．（3分）如图所示，对于图片中所描述的物理过程，下列分析中正确的是（）
A．图甲，空气被压缩时，空气的内能减少
B．图乙，瓶子内的空气推动塞子跳起时，空气的内能增大
C．图丙，试管内的水蒸气推动了塞子冲出时，水蒸气的内能减少
D．图丁，汽缸内的气体推动活塞向下运动时，气体的内能增大
4．（3分）学完热学知识后，晓明发表了以下观点，其中错误的是（）A．“水太热不能喝”，其中的“热”是指温度
第1页（共32页）。

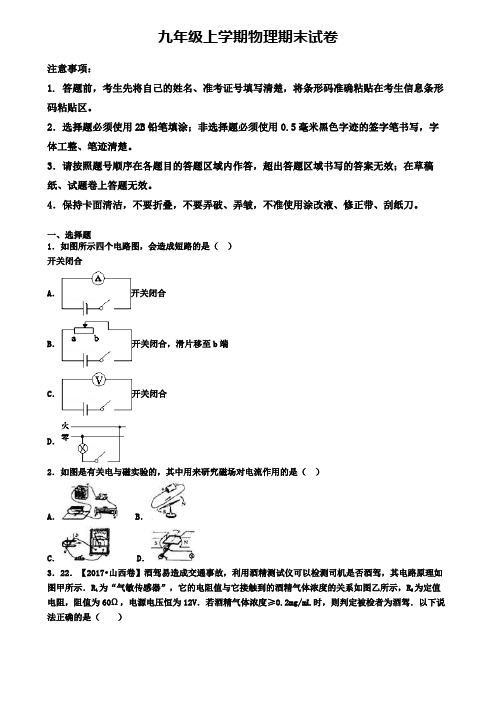

九年级上学期物理期末试卷注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0.5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题1．如图所示四个电路图，会造成短路的是（）开关闭合A．开关闭合B．开关闭合，滑片移至b端C．开关闭合D．2．如图是有关电与磁实验的，其中用来研究磁场对电流作用的是（）A． B．C． D．3．22．【2017•山西卷】酒驾易造成交通事故，利用酒精测试仪可以检测司机是否酒驾，其电路原理如图甲所示．R1为“气敏传感器”，它的电阻值与它接触到的酒精气体浓度的关系如图乙所示，R2为定值电阻，阻值为60Ω，电源电压恒为12V．若酒精气体浓度≥0.2mg/mL时，则判定被检者为酒驾．以下说法正确的是（）A．被检者的酒精气体浓度越高，电流表示数越小B．电流表的示数为0.12A时，判定被检者为酒驾C．电压表示数为3V时，R2消耗的电功率为0.45WD．被检者酒精气体浓度为0.2mg/mL时，电压表的示数是4V4．质量相等、初温相同的水和酒精，分别用两个相同的加热器加热，不计热量损失。
加热过程中，温度随时间变化的图像如图所示。
关于a、b两种液体的鉴别结论正确的是A．a的比热大，是水B．a的比热大，是酒精C．b的比热大，是水D．b的比热大，是酒精5．如图所示的电路中，开关S闭合后三盏灯L1、L2、L3串联的是A． B． C． D．6．如图所示是一手压电筒，按压手柄，塑料齿轮带动线圈内磁性飞轮高速旋转，使灯泡发光。
下列四图中与这一过程的工作原理相同的是( )A． B． C． D．7．小明在学习了电学知识后，设计了一种输液警报器（如图甲），当管内药液流完时，电铃发声，报警器内部有一可变电阻，其阻值随瓶内液体质量的减小而减小，当输液管内有液体时，电阻非常大，无液体时，电阻小，电路如图乙，则当闭合开关报警器工作时，分析正确的是A．开始输液时，电路的总功率最大B．输液过程中，电路中的电流逐渐减小C．未输完药液时，电铃不响是因为没有电流通过D．输完药液时，电铃响的原因是其两端电压变大，电铃正常工作8．将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁，分别接入220V的电路中，通电时间相同，电流通过它们产生的热量最多的是A．电风扇 B．电视机 C．电烙铁 D．一样多9．老师要求同学们设计一种具有冷风、热风两种功能，并且不吹风就不能发热的电吹风电路，在图中所示的电路设计中（表示电热丝，表示电动机）符合要求的A．B．C．D．10．电位器是滑动变阻器的一种。
大儒诚信教育资源2019-2020学年度第一学期期末考试试卷九年级物理说明：1．全卷共6页，满分为100分，考试用时为80分钟。
2．答卷前，考生务必用黑色字迹的签字笔或钢笔在答题卡填写自已的准考证号、姓名、试室号、座位号。
用2B铅笔把对应号码的标号涂黑。
3．选择題每小題选出答案后，2B铅笔把答题卡上对应題目选项的答案信息点涂黑，如需改动，用橡皮擦干净后，再选涂其他答案，答案不能答在试题上。
4．非选择题须用黑色字迹钢笔或签字笔作答，答案必须写在答题考试各题目指定区域内相应位置上．如需改动．先划掉原来的答案，然后再写上新的答案；不准使铅笔或涂改液。
不按以上要求作答的答案无效。
5．考生务必保持答题卡的整洁。
一、单项选择题（本大题7小题，每小题3分的共21分，在每小题列出的四个选项中，只有一个是正确的）请把答题卡上对应题目所选的选项涂黑）1．如图1，下列生活实例中，力对物体做功的有（）甲：小车在推力的作用下前进了一段距离乙：人提着滑板在水平路面上前行丙：物体在绳子的拉力作用下升高丁：用尽全力搬石头．搬而未起A．甲和乙B．甲和丙C．乙和丙D．丙和丁2．下列关于功率与机械效率的说法中正确的是（）A．省力多的机械效率高B．功率大的机械做功快C．功率大的机械做功多D．机械效率高的机械功率大3．关于温度、热量和内能，下列说法正确的是（）A．温度高的物体内能一定大，温度低的物体内能一定小B．物体的内能与温度有关，只要温度不变，物体的内能就一定不变C．内能小的物体也可能将热量传递给内能大的物体D．同一物体的温度越高，所含热量越多4．对于公式R =的理解，下列说法中正确的是（）A．导体电阻的大小跟导体两端的电压成正比B．导体电阻的大小跟导体中的电流成反比C．当导体两端的电压为零时，导体的电阻也为零D．导体电阻的大小跟导体两端的电压和通过导体的电流无关5．下列有关生活用电常识，做法不可行的是（）A．尽量减小电视机待机时间B．当有人触电时应迅速用手把他拉到安全的地方C．长期不使用的电视机应适当地通通电D．离开教室后应及时关掉电灯6．图2是一个厨房天然气安全监控的部分电路原理图。

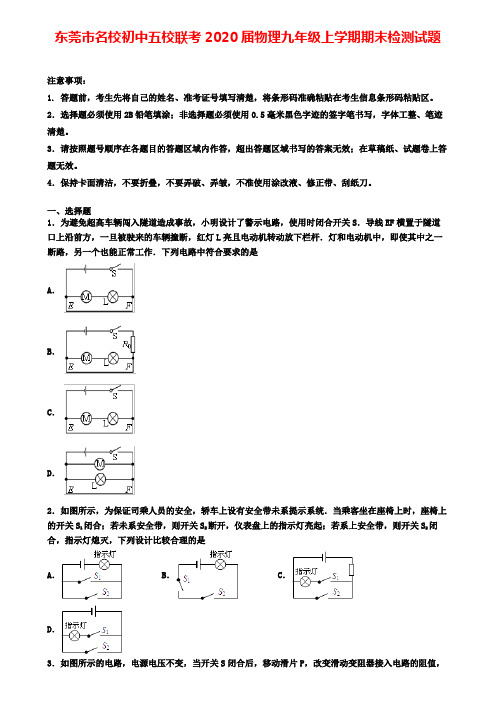

东莞市名校初中五校联考2020届物理九年级上学期期末检测试题注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0.5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题1．为避免超高车辆闯入隧道造成事故，小明设计了警示电路，使用时闭合开关S．导线EF横置于隧道口上沿前方，一旦被驶来的车辆撞断，红灯L亮且电动机转动放下栏杆．灯和电动机中，即使其中之一断路，另一个也能正常工作．下列电路中符合要求的是A．B．C．D．2．如图所示，为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅上的开关S1闭合；若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭，下列设计比较合理的是A． B． C．D．3．如图所示的电路，电源电压不变，当开关S闭合后，移动滑片P，改变滑动变阻器接入电路的阻值，使电压表的示数从6V变化到2V，同时观察到电流表的示数从0.5A变化到1A．定值电阻R0阻值和电源电压分别为（）A．4Ω 8V B．6Ω 12V C．8Ω 10V D．8Ω 12V4．教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温。
为了保证灯泡不被烧坏，要求：带动风扇的电动机启动后，灯泡才能发光；风扇不转，灯泡不能发光。
则在如图所示的四个电路图中符合要求的是A． B．C． D．5．在如图所示的四个电路中，电源电压都相同且不变，电阻R的阻值均相等。
闭合电键S后，电流表示数最小的是A．B．C．D．6．小芳家有电视机、电冰箱、空调各一个，三个电器的额定电压、额定功率值如表所示。
则下列选项中正确的是（）A．正常工作时，电冰箱的电压最高B．正常工作时，三个用电器的电功率一样大C．正常工作时，通过空调的电流大于通过电视机的电流D．在一个月内，空调的用电费用一定比电视机的用电费用多7．如图所示是一手压电筒，按压手柄，塑料齿轮带动线圈内磁性飞轮高速旋转，使灯泡发光。
2019-2020学年广东省东莞市九年级上期末考试
物理模拟试卷
一、单项选择题（每小题3分，共30分）
1．如图所示，在水平地面上，小聪用力将箱子拉走了；小明用力推箱子，但箱子没有移动。
下面关于做功的分析，正确的是（）
A．小明对箱子做了功
B．小聪对箱子做了功
C．小明、小聪都对箱子做了功
D．小明、小聪都没有对箱子做功
2．关于功与功率的关系，下列说法正确的是（）
A．做功越多，功率越大
B．做功越快，功率越大
C．做功时间越长，功率越小
D．做功时间越短，功率越大
3．关于燃料的热值下列说法正确的是（）
A．燃料的热值与燃料的燃烧情况有关
B．容易燃烧的燃料的热值一定大
C．煤的热值比干木柴的大，煤燃烧放出的热量比干木柴放出的热量多
D．0.5kg煤油和1.5kg煤油的热值一样大
4．关于物体的内能，下列说法正确的是（）
A．物体温度越高，内能越大
B．物体举得越高，内能越大
C．物体运动得越快，内能越大
D．物体运动得越快，举得越高，内能越大
5．如果小球在带正电的物体附近被排斥，则小球（）
A．一定带正电
第1 页共27 页。
2019年-2020年东莞物理期末（南城中学，松山湖中学，茶山中学等）一．选择题（共7小题）1．如图所示，把一根塑料绳一端扎紧，从另一端撕开成许多细丝，用干燥的手从上向下捋几下，发现细丝张开了。
细丝张开的原因是（）A．异种电荷相吸B．同种电荷相斥C．分子间相斥D．大气压作用2．如图为九年级同学立定跳远比赛时经历起跳、最高点、落地三个位置的示意图，则该同学从最高点至落地过程中重力所做的功最接近（）A．50J B．100J C．300J D．900J3．四只相同规格的烧杯中装有水，水量及其温度如图所示。
关于四只烧杯中水的内能的大小，下列判断正确的是（）A．a烧杯中水的内能大于b烧杯中水的内能B．c烧杯中水的内能大于d烧杯中水的内能C．a烧杯中水的内能大于c烧杯中水的内能D．d烧杯中水的内能大于c烧杯中水的内能4．如图所示，物块在光滑斜面上由静止开始下滑，依次经过a、b两个点，不计空气阻力，比较物块在a、b两点的能量，下列说法正确的是（）A．物块在a点动能大B．物块在b点动能大C．物块在b点重力势能大D．物块在a、b两点的重力势能一样大5．学了电路后，小明设计了四个体重计原理图，你认为可行的是（）A ．B．C．D ．6．人直接用F1的力匀速提升重物，所做的功是W1，若人使用某机械匀速提升该重物到同一高度，则人的拉力为F2，所做的功是W2（）A．F1一定大于F2B．F1一定小于F2C．W2一定大于W1D．只有F2大于F1，W2才大于W17．R为定值电阻，电源电压不变，在a、b间接一个“2.5V、0.5A”的小灯泡时恰能正常发光。
若换接一个“2.5V、0.6A”的小灯泡时，则（）A．仍能正常发光B．比正常发光亮C．比正常发光暗D．条件不足，发光程度不能确定二．填空题（共8小题）8．甲、乙两名工人分别用图所示的A、B两种方式，用相同时间将同样重的两个物体提到高处，滑轮重力小于物体的重力，不计摩擦及绳重。
__________工人用力较小；__________所用滑轮的机械效率较大；__________拉力做功的功率较大。
2019-2020学年广东省东莞市九年级上期末考试
物理模拟试卷
一、单项选择题（本大题共7小题，每小题3分，共21分.在每小题列出的四个选项中，只有一个是正确的，请把答题卡上对应题目所选的选项涂黑．）
1．下列用电器中，利用电流热效应工作的是（）
A．电视机B．电热杯C．电风扇D．电脑
2．下列说法中不正确的是（）
A．发电机的工作原理是电磁感应现象
B．电动机的工作原理是通电线圈在磁场中转动
C．电动机工作时，将其他形式能转化为电能
D．发电机工作时，将机械能转化为电能
3．用两个相同的加热器，分别对质量相等的甲、乙两种液体加热，忽略热量的散失，其温度随时间变化的规律如图所示，由图可以看出（）
A．甲的比热容比乙大
B．甲的比热容比乙小
C．甲和乙的比热容相同
D．刚开始加热时，甲和乙的比热容为零
4．如图所示，在盛水的容器中，用力将一木块浸没在水底，撤去力后，木块在水中上浮且能跳出水面，在此过程中，木块的动能和势能都发生变化，不计水的阻力，则下列说法正确的是（）
第1 页共34 页。
广东省东莞市2019-2020年九年级物理上学期期末联考试题说明：1．全卷共6页，满分为100分，考试用时为80分钟。
2．答卷前，考生务必用黑色字迹的签字笔或钢笔在答题卡填写自已的准考证号、姓名、试室号、座位号。
用2B铅笔把对应号码的标号涂黑。
3．选择題每小題选出答案后，2B铅笔把答题卡上对应題目选项的答案信息点涂黑，如需改动，用橡皮擦干净后，再选涂其他答案，答案不能答在试题上。
4．非选择题须用黑色字迹钢笔或签字笔作答，答案必须写在答题考试各题目指定区域内相应位置上．如需改动．先划掉原来的答案，然后再写上新的答案；不准使铅笔或涂改液。
不按以上要求作答的答案无效。
5．考生务必保持答题卡的整洁。
一、单项选择题（本大题7小题，每小题3分的共21分，在每小题列出的四个选项中，只有一个是正确的）请把答题卡上对应题目所选的选项涂黑）1．如图1，下列生活实例中，力对物体做功的有（）甲：小车在推力的作用下前进了一段距离乙：人提着滑板在水平路面上前行丙：物体在绳子的拉力作用下升高丁：用尽全力搬石头．搬而未起A．甲和乙B．甲和丙C．乙和丙D．丙和丁2．下列关于功率与机械效率的说法中正确的是（）A．省力多的机械效率高B．功率大的机械做功快C．功率大的机械做功多D．机械效率高的机械功率大3．关于温度、热量和内能，下列说法正确的是（）A．温度高的物体内能一定大，温度低的物体内能一定小B．物体的内能与温度有关，只要温度不变，物体的内能就一定不变C．内能小的物体也可能将热量传递给内能大的物体D．同一物体的温度越高，所含热量越多4．对于公式R =的理解，下列说法中正确的是（）A．导体电阻的大小跟导体两端的电压成正比B．导体电阻的大小跟导体中的电流成反比C．当导体两端的电压为零时，导体的电阻也为零D．导体电阻的大小跟导体两端的电压和通过导体的电流无关5．下列有关生活用电常识，做法不可行的是（）A．尽量减小电视机待机时间B．当有人触电时应迅速用手把他拉到安全的地方C．长期不使用的电视机应适当地通通电D．离开教室后应及时关掉电灯6．图2是一个厨房天然气安全监控的部分电路原理图。
广东省东莞市2019-2020学年九年级物理上学期期末五校联考试卷一．选择题（共7小题）1．如图所示，把一根塑料绳一端扎紧，从另一端撕开成许多细丝，用干燥的手从上向下捋几下，发现细丝张开了。
细丝张开的原因是（）A．异种电荷相吸B．同种电荷相斥C．分子间相斥D．大气压作用2．如图为九年级同学立定跳远比赛时经历起跳、最高点、落地三个位置的示意图，则该同学从最高点至落地过程中重力所做的功最接近（）A．50J B．100J C．300J D．900J3．四只相同规格的烧杯中装有水，水量及其温度如图所示。
关于四只烧杯中水的内能的大小，下列判断正确的是（）A．a烧杯中水的内能大于b烧杯中水的内能B．c烧杯中水的内能大于d烧杯中水的内能C．a烧杯中水的内能大于c烧杯中水的内能D．d烧杯中水的内能大于c烧杯中水的内能4．如图所示，物块在光滑斜面上由静止开始下滑，依次经过a、b两个点，不计空气阻力，比较物块在a、b两点的能量，下列说法正确的是（）A．物块在a点动能大B．物块在b点动能大C．物块在b点重力势能大D．物块在a、b两点的重力势能一样大5．学了电路后，小明设计了四个体重计原理图，你认为可行的是（）A ．B ．C ．D ．6．人直接用F1的力匀速提升重物，所做的功是W1，若人使用某机械匀速提升该重物到同一高度，则人的拉力为F2，所做的功是W2（）A．F1一定大于F2B．F1一定小于F2C．W2一定大于W1D．只有F2大于F1，W2才大于W17．R为定值电阻，电源电压不变，在a、b间接一个“2.5V、0.5A”的小灯泡时恰能正常发光。
若换接一个“2.5V、0.6A”的小灯泡时，则（）A．仍能正常发光B．比正常发光亮C．比正常发光暗D．条件不足，发光程度不能确定二．填空题（共8小题）8．甲、乙两名工人分别用图所示的A、B两种方式，用相同时间将同样重的两个物体提到高处，滑轮重力小于物体的重力，不计摩擦及绳重。
__________工人用力较小；__________所用滑轮的机械效率较大；__________拉力做功的功率较大。
9．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。
观察电压表指针的偏转与接线情况可以知道：这个电池的电压是__________V，__________片是它的正极。
10．如图表示汽油机的__________冲程。
汽油属于__________能源（可再生/不可再生），完全燃烧0.1kg的汽油，放出热量为__________J，如果这些热量全部被质量为100kg、初温为20℃的水吸收，能使水的温度升高__________。
（q汽油＝4.6×107J/kg，c水＝4.2×103（J/kg•℃））11．如图所示，图中甲、乙、丙是镍铬合金丝。
甲、乙长度相同；乙、丙粗细相同。
为了探究“导体电阻的大小与其横截面积的关系”，应选用的电阻丝是__________，实验中，根据__________判断接入M，N两点间电阻的大小。
如果选用乙、丙两电阻丝，可以探究导体电阻的大小与__________的关系。
12．在“怎样使两个灯泡都亮起来”的活动中，小明采用如图所示的方法连接，结果两个灯泡都亮了。
这时，两灯的连接方式是__________。
若电源电压为3V，灯泡的规格均为“2.2V 0.22A”，则每个灯泡的电阻是__________Ω，两个灯泡的实际总功率是__________W。
13．如图所示，水平地面G点两侧粗糙程度不同，物体一直受到沿水平方向5N的拉力F．物体经过E点开始计时，每经过相同时间，用虚线框记录物体的位置，物体在EG段做匀速直线运动，则物体在EF 段的速度GH 段的速度，拉力F在EF段所做的功__________在GH段所做的功，拉力F在EF段的功率__________在GK段的功率。
（大于/等于/小于）14．如题图所示，是某实验小组设计的低压可调亮度台灯的电路。
电源电压U 保持不变，滑动变阻器的最大阻值是10Ω，闭合开关，滑片P在a端时电流表示数为0.6A．当滑片P在b端时电流表示数为1.5A，小灯泡正常发光。
则实验中电源电压是__________V，小灯泡的额定功率为__________W；滑片P在a端时电路每分钟消耗的电能为__________J。
15．为了比较水和煤油的吸热能力，小明用两个相同的装置做了如图1所示的实验。
用温度计测量液体吸收热量后升高的温度值，并用钟表记录加热时间，实验数据记录如表。
物质质量/g 初始温度/℃最后温度/℃加热时间/min水60 20 45 6煤油60 20 68 6 （1）在实验过程中控制加热时间相同，通过比较__________来研究水和煤油吸收热能力的差异。
（2）在此实验中，如果要使水和煤油的最后温度相同，就要给__________加热更长的时间，此时水吸收的热量__________（选填“大于”、“小于”或“等于”）煤油吸收的热量。
（3）实验表明，__________（选填“水”或“煤油”）吸热能力强。
（4）根据实验数据绘制的水和煤油温度随加热时间变化的图象如图2所示。
据此判断，图中甲图象表示的物质是__________（选填“水”或“煤油”）。
三．作图题（共3小题）16．根据图所示的电路图，用笔画线代替导线根据下图所示的实际电路，在右面的虚线框内画出电路图。
17．如图甲所示电路中，有两根导线尚未连接，请用笔画线代替导线补上，补上后要求：①电压表测小灯泡两端电压；②闭合开关S，向a端移动滑动变阻器的滑片P ，小灯变亮③在图乙中的方框内画出电路图18．根据以下要求，设计电路，用笔画线代替导线在图丙中画出相应的实物连接图。
（导线不能交叉）要求：①只闭合S1时，L1、L2都发光；②只闭合S2时，两灯均不发光；③S1、S2都闭合时，L1发光、L2不发光四．实验探究题（共3小题）19．下面是小明和小红的“测量滑轮组的机械效率”实验报告，实验名称：测量滑轮组的机械效率实验步骤：（1）观察弹簧测力计的量程、零刻度线和。
（2）如图1所示，测量物体G所受的重力为。
（3）如图2所示，实验过程中，拉动弹簧测力计并读出拉力F的数值，用测出的物体G上升的高度h 和弹簧测力计移动的距离s，将数据填入表格。
根据表格中的数据，可以知道他们选用的滑轮组是（选填甲”或“乙”）（4）仅改变重物G上升的高度，重复上面的实验，记录并计算实验数据实验记录：实验次数物体重量G/N 物体上升高度h/cm拉力F/N 弹簧测力计移机动的距离s/cm机械效率η1 5.00 1.80 15.00 85.2%2 8.00 1.77 24.00 86.6%3 10.00 1.75 30.00 87.6%实验结论：滑轮组的机械效率与所提升物体的高度有关。
实验讨论与交流①小明和小红的实验结论：__________（选填“科学”或“不科学”），请说明你的理由__________。
②小明认为提升的物重会影响该滑轮组的机械效率，建议进一步探究：改变__________，重复实验（3）步骤，计算出机械效率进行比较分析。
20．小张在“伏安法”测小灯泡的电阻实验中，连接了如图甲所示的实物图。
（1）在连接电路时，开关应__________，滑动变阻器滑片P应位于__________（选填“A”或“B”）端。
（2）测量过程中，某一次的电流值如图乙所示，则电流值是__________A，这时，灯丝突然烧断，则电压表的示数__________（选填“变大”“变小”或“不变”），换相同规格的灯泡，重测的数据如表所示，并绘出I ﹣U图象如图丙的A所示。
（3）依据表格中的数据，小张求出小灯泡电阻的平均值，你同意这种做法吗？说出你的理由__________（作出判断并说出理由）（4）另外一组同学用相同的器材和电路图也做这实验时，由于接线错误，根据测量的数据绘出的I﹣U图象如图丙的B所示，你认为错误的原因可能是__________电压/V 0.5 1.0 1.5 2.0 2.5 3.0电流/A 0.10 0.16 0.20 0.23 0.25 0.27电阻/Ω 5.0 6.3 7.5 8.7 10.0 11.1平均电阻/Ω8.121．在研究“物体动能与质量和速度的关系”实验中，将钢球从某一高度由静止释放，钢球摆到竖直位置时，撞击水平木板上的木块，将木块撞出一段距离。
实验次数钢球质量m/g 钢球下摆高度h/cm 木块滑行距离s/cm1 20 30 352 40 30 653 60 30（1）本实验使钢球获得动能的操作方法是__________。
（2）从上表数据可以看出，实验中控制了__________相同，从而探究动能与__________的关系。
（3）第1次实验时若不考虑能量损失，钢球对木块最多可做__________J的功；第3次实验时，木块被撞后滑出木板无法记录数据，需要重做第三次实验，甲同学建议换用同样较长的木板，乙同学建议换一个较大的木块，丙同学建议降低钢球下摆的高度，你认为应当采用__________同学的建议。
（4）由上述实验数据和现象可得出结论：__________。
五．计算题（共2小题）22．小强用如图所示装置在10s内将重为450N的货物匀速提升2m，此过程中拉力F的功率为120W。
求：（1）提升装置所做的有用功；（2）拉力F做的功；（3）该滑轮组的机械效率。
23．如图所示电路，电源电压恒为8V，小灯泡标有“6V 3W“字样。
若不考虑温度对灯泡电阻的影响，闭合开关S，求：（1）小灯泡的额定电流；（2）小灯泡正常发光时，滑动变阻器R接入电路的阻值。
（3）移动滑动变阻器的滑片，当电压表示数为3V时，小灯泡的实际功率。
六．解答题（共2小题）24．阅读短文，回答下列问题：空气的动力空气动力是指空气与物体做相对运动时作用在物体上的力，简称气动力。
当我们快速地松开鼓起来的气球时，气球会“嗖”的一下子出去了，这时气球获得了气动力。
经过长时间探索，人们已经成功制造出多种使用压缩空气为动力，推动叶片或者活塞运动的发动机，即叶片式、活塞式空气发动机。
如图是某新型的以空气发动机为动力的汽车。
它共有4个压缩空气缸，总容量为90L，可储存标准大气压下90m3的空气，其设计最高速度可达154km/h，平均每加一次气能行驶200km或10h。
由于空气发动机不直接使用燃料，因而具有体积小、结构简单、维修成本低、操控方便、“零”排放的优点。
即使因为技术不成熟导致某些缺点，在科学界引起不小的争议，但这项技术仍然具有广阔的发展空间。
根据上述材料，回答下列问题（1）压缩空气动力汽车最理想的加气工具应是__________（选填“内燃机”“电动机”或“蒸汽机”）提供动力的；（2）空气发动机是利用__________能做功的，空气发动机获得动力时与四冲程汽油机的__________冲程工作过程相似；A．吸气B．压缩C．做功D．排气（3）分析上文，下面说法正确的有__________；A．松开鼓起来的气球时，气球飞出去，这是因为物体受到惯性的作用B．空气动力汽车工作时将内能转化为机械能C．以空气发动机为动力的汽车，靠气缸内空气燃烧产生能量D．空气动力汽车工作时不会有能量的损失（4）资料表明，空气发动机排出的尾气温度低于周围空气的温度，对于产生此现象的原因，请你提出一条合理的解释：________________________________________.25．阅读短文，回答问题：新型发热材料──PTCPTC是一种新型的半导体陶瓷材料，它以钛酸钡为主，渗入多种物质后加工而成，目前家用的陶瓷暖风器、陶瓷电热水壶、固体电热灭蚊器等就是用这种材料做成的。
