多层框架房屋建筑结构设计要点

框架构造设计步骤及要点1. 构造设计说明：主要是设计根据，抗震等级，人防等级，地基情况及承载力，防潮抗渗做法，活荷载值，材料等级，施工中的考前须知，选用详图，通用详图或节点，以及在施工图中未画出而通过说明来表达的信息。

如混凝土的含碱量不得超过3kg/m3等等。

2. 各层的构造布置图：包括:(1).预制板的布置(板的选用、板缝尺寸及配筋)。

标注预制板的块数和类型时, 不要采用对角线的形式。

因为此种方法易造成线的穿插, 宜采用程度线或垂直线的方法, 一样类型的房间直接标房间类型号。

应全楼统一编号，可减少设计工作量，也方便施工人员看图。

板缝尽量为40, 此种板缝可不配筋或加一根筋。

布板时从房间里面往外布板, 尽量采用宽板, 现浇板带留在靠窗处, 现浇板带宽最好≥200(考虑水暖的立管穿板)。

假如构造上要求有整浇层时, 板缝应大于60。

整浇层厚50, 配双向φ6@250, 混凝土C20。

纯框架构造一般不需要加整浇层。

构造柱处不得布预制板。

地下车库由于防火要求不可用预制板。

框架构造不宜使用长向板，否那么长向板与框架梁平行相接处易出现裂缝。

建议使用PMCAD的人工布板功能布预制板，自动布板可能不能满足用户的施工图要求，仅能满足定义荷载传递道路的要求。

(2).现浇板的配筋(板上、下钢筋，板厚尺寸)。

板厚一般取120、140、160、180四种尺寸或120、150、180三种尺寸。

尽量用二级钢包括直径φ10〔目前供货较少〕的二级钢，直径≥12的受力钢筋，除吊钩外，不得采用一级钢。

钢筋宜大直径大间距，但间距不大于200，间距尽量用200。

(一般跨度小于6.6米的板的裂缝均可满足要求)。

跨度小于2米的板上部钢筋不必断开，钢筋也可不画，仅说明钢筋为双向双排钢筋多少上下钢筋间距宜相等，直径可不同，但钢筋直径类型也不宜过多。

顶层及考虑抗裂时板上筋可不断，或50%连通，较大处附加钢筋，拉通筋均应按受拉搭接钢筋。

板配筋一样时，仅标出板号即可。

框架结构施工要点01框架结构布置要点横向承重布置房屋平面一般横向尺寸较短，纵向尺寸较长，横向刚度比纵向刚度弱。

将框架结构横向布置时，可以在一定程度上改善房屋横向与纵向刚度相差较大的缺点，而且由于连系梁的截面高度一般比主梁小，窗户尺寸可以设计得大一些，室内采光、通风较好。

因此，在多层框架结构中，常采用这种结构布置形式。

纵向承重布置框架结构纵向承重方案中，楼面荷载由纵向梁传至柱子，横梁高度一般较小，室内净高较大，而且便于关系沿纵向穿行。

此外，当地基沿房屋纵向不够均匀时，纵向框架可在一定程度上调整这种不均匀性。

纵向框架承重方案的最大缺点是房屋的横向抗侧移刚度小，因而工程中很少采用这种结构布置形式。

双向承重布置框架结构双向承重方案因在纵横两个方向中都布置有框架，因此整体性和受力性能都很好。

特别适合对房屋结构整体性要求较高和楼面荷载较大的情况下采用。

02框架结构抗震设计原则（1）节点承载力不低于其连接构件承载力；（2）多遇地震时节点应在弹性范围内工作；罕遇地震时其承载力须确保竖向荷载正常传递；（3）梁柱纵筋须在节点区内可靠锚固；（4）节点配筋便于施工。

03框架结构抗震性能检测基础资料整理（1）建筑位置及用途，使用年限，结构类型、层数、层高、基础形式。

（2）施工图，地勘报告，竣工检测报告，隐蔽验收资料，原材料检验报告。

（3）建筑维修记录、加固及改造情况。

（4）整体结构现存病害。

构件检测报告（1）对梁、柱的混凝土强度进行检测，通过取芯和回弹法减少对整体结构的影响。

（2）测量混凝土表面碳化深度，以及芯样质量。

（3）检测柱端头箍筋加密区高度，箍筋直径与间隔。

（4）检测梁纵向钢筋锚固长度，检查梁中纵向钢筋焊接牢固程度。

04框架结构存放要点（1）预制构件应尽量布置在起重机的工作范围之内，避免二次搬运。

重型构件尽可能布置在起重机周围，中小型构件布置在重型构件的外侧。

当所有构件布置在起重机工作范围之内有困难时，可将一部分小型构件集中堆放在建筑物附近，吊装时再用运输工具运到吊装地点。

多层框架房屋建筑结构设计要点摘要：随着建筑行业的快速发展，目前建筑项目正面对着更高的要求。

框架结构是在建筑行业中最为常用的结构形式之一。

其具备灵活性能高、抗震性能强且综合性能优异等优点，可以满足人们多种需求。

随着建筑行业规模的不断提高，多层框架建筑结构随之出现，增加了设计复杂性的同时引发了许多设计问题。

本文针对多层框架房屋建筑结构设计现有问题进行探究，并提出了解决方案。

关键词：多层框架；房屋建筑；结构设计1.多层框架建筑结构设计的原则1.1层层都需设防提升多层框架结构设计的安全性能需要每层都设防，这样才可以充分抵抗强大的外力冲击，例如，在建筑结构中应当多运用多肢墙替代单片墙，框架剪力墙代替纯框架，这样也可以完美体现出层层设防的优点。

倘若完全依靠单个结构抵御强大外力，将会给整个建筑物带来危害。

1.2刚柔并施虽然提升多层框架结构设计的柔度可以为建筑物提供良好的变形能力，对外力进行有效削弱，但如若外力持续增加就会因变形程度过大导致建筑物倒塌。

同时，多层框架结构设计也不能太刚，较差的变形能力会导致局部部位在承受较大外力时受到损伤，从而造成整体建筑损毁。

1.3突出重点结构设计设计过程中应该建筑进行实际分析，综合考虑实际设计中可能发生的各种状况以及在外力作用影响下的受力结构重点。

并针对重点框架设计部分进行合理调整。

多层框架建筑结构主要包括为承重结构以及主框结构，主框结构主要包括基础部分、钢筋混凝土制作的柱、梁以及节点部位，外加填充墙、屋盖以及楼板等组成结构，在柱子、横梁以及楼板之间互相连接组成了承重结构，从而形成明确力度传递的路线。

每一层框架的高度可以是相同的、也可以是不同的，部分建筑物框架结构可能会因为空间分布或其他原因，在某一层的跨抽梁或抽柱之间出现十分明显的缺柱、缺梁现象。

框架结构在围护构件以及承重构件之间有十分明确的区域划分，框架结构的受力截面相对比较小，刚度与承载力十分低，受力点贴近竖向的悬臂剪切梁侧，随着建筑物层数的增加，其水平位移逐渐减小，减低建筑工程质量。

框架结构设计要点十二条1、结构设计说明主要是设计依据，抗震等级，人防等级，地基情况及承载力，防潮抗渗做法，活荷载值，材料等级，施工中的注意事项，选用详图，通用详图或节点，以及在施工图中未画出而通过说明来表达的信息。

如混凝土的含碱量不得超过3kg/m3等等。

2、各层的结构布置图（包括）(1)预制板的布置(板的选用、板缝尺寸及配筋)。

(2)现浇板的配筋(板上、下钢筋，板厚尺寸)。

(3)关于过梁布置及轻隔墙。

(4)雨蓬、阳台、挑檐布置和其剖面详图。

(5)楼梯布置。

采用X型斜线表示楼梯间，并注明楼梯间另详。

尽量用板式楼梯，方便设计及施工，也较美观。

(6)板顶标高。

可在图名下说明大多数的板厚及板顶标高，厨厕及其它特殊处在其房间上另外标明。

(7)梁布置及其编号，应按层编号，如L-1-XX，1指1层，XX为梁的编号。

柱布置及编号。

(8)板上开洞(厨、厕、电气及设备)洞口尺寸及其附加筋，附加筋不必一定锚入板支座，从洞边锚入La即可。

(9)屋面上人孔、通气孔位置及详图。

(10)在平面图上不能表达清楚的细节要加剖面，可在建筑墙体剖面做法的基础上，对应画结构详图。

3、基础平面图及详图(1)在柱下扩展基础宽度较宽(大于4米)或地基不均匀及地基较软时宜采用柱下条基。

并应考虑节点处基础底面积双向重复使用的不利因素，适当加宽基础。

(2)当基础下有防空洞或枯井等时，可做一大厚板将其跨过。

(3)混凝土基础下应做垫层。

当有防水层时，应考虑防水层厚度。

(4)建筑地段较好，基础埋深大于3米时，应建议甲方做地下室。

(5)地下室外墙为混凝土时，相应的楼层处梁和基础梁可取消。

(6)抗震缝、伸缩缝在地面以下可不设缝，连接处应加强。

但沉降缝两侧墙体基础一定要分开。

(7)新建建筑物基础不宜深于周围已有基础。

(8)独立基础偏心不能过大，必要时可与相近的柱做成柱下条基。

(9)采用独立柱基时，独立基础受弯配筋不必满足最小配筋率要求，除非此基础非常重要，但配筋也不得过小。

框架结构设计要点框架结构设计要点（供参考）⼀、框架结构的特点、适⽤范围1、框架结构的特点1）建筑平⾯布置灵活，使⽤空间⼤。

2）延性较好。

3）整体侧向刚度较⼩，⽔平⼒作⽤下侧向变形较⼤（呈剪切型）。

所以建筑⾼度受到限制。

4）⾮结构构件破坏⽐较严重。

（这是由于变形过⼤，⾮结构构件会破坏⽐较严重）2、框架结构的适⽤范围1）框架结构体系是介于砌体结构与框架-剪⼒墙结构之间的可选结构体系。

框架结构设计应符合安全适⽤、技术先进、经济合理、⽅便施⼯的原则（结构设计原则）。

2）⾮抗震设计时⽤于多层及⾼层建筑。

抗震设计时⼀般情况下框架结构多⽤多层及⼩⾼层建筑（7度区以下）。

3）框架结构由于其抗侧刚度较差，因此在地震区不宜设计较⾼的框架结构。

在7度（0.15g）设防区，对于⼀般民⽤建筑，层数不宜超过7层，总⾼度不宜超过28⽶。

在8度（0.3g）设防区，层数不宜超过5层，总⾼度不宜超过20⽶。

超过以上数据时虽然计算指标均满⾜规范要求，但是不经济。

⼆、框架结构平、⽴⾯布置要点1、为了保证框架结构的抗震安全，结构应具有必要的承载⼒、刚度、稳定性、延性及耗能等性能。

设计中应合理地布置抗侧⼒构件，减少地震作⽤下的扭转效应；平⾯布置宜规则、对称，并应具有良好的整体性；结构的侧向刚度宜均匀变化，竖向抗侧⼒构件的截⾯尺⼨和材料强度宜⾃下⽽上逐渐减⼩（不应在同⼀层同时改变构件的截⾯尺⼨和材料强度），避免抗侧⼒结构的侧向刚度和承载⼒突变。

2、框架结构宜设计成双向梁柱刚架体系以承受纵横两个⽅向的地震作⽤或风荷载。

特殊情况下也可以采⽤⼀向为刚架，另⼀向为铰接排架的结构体系。

但在铰接排架⽅向应设置⽀撑或抗震墙，以保证结构的承载⼒、刚度和稳定。

3、抗震设计的框架结构，不宜采⽤单跨框架。

如果不可避免的话，可设计为框架-剪⼒墙结构，多层建筑也可仅在单跨⽅向设置剪⼒墙。

后者框架结构部分的抗震等级应按框架结构选⽤，⽽剪⼒墙部分的抗震等级应按框架-剪⼒墙结构选⽤。

框架结构设计与施工时的注意要点导言框架结构具有建筑平面布置灵活，使用空间大，便于分隔，延性较好等特点。

但若因施工不到位等原因造成承载能力下降，易造成严重安全隐患。

今天我们整理了框架结构设计与施工时的注意要点，一起来看吧。

设计要点基础平面要点（1）在柱下扩展基础宽度较宽（大于4米）或地基不均匀及地基较软时宜采用柱下条基。

并应考虑节点处基础底面积双向重复使用的不利因素，适当加宽基础。

（2）当基础下有防空洞或枯井等时，可做一大厚板将其跨过。

（3）混凝土基础下应做垫层。

当有防水层时，应考虑防水层厚度。

（4）地下室外墙为混凝土时，相应的楼层处梁和基础梁可取消。

（5）抗震缝、伸缩缝在地面以下可不设缝，连接处应加强。

但沉降缝两侧墙体基础一定要分开。

（6）新建建筑物基础不宜深于周围已有基础。

如深于原有基础，其基础间的净距应不少于基础之间的高差的1.5至2倍，否则应打抗滑移桩，防止原有建筑的破坏。

建筑层数相差较大时，应在层数较低的基础方格中心的区域内垫焦碴来调整基底附加应力。

（7）独立基础偏心不能过大，必要时可与相近的柱做成柱下条基。

柱下条形基础的底板偏心不能过大，必要时可作成三面支承一面自由板（类似筏基中间开洞）两根柱的柱下条基的荷载重心和基础底版的形心宜重合，基础底板可做成梯形或台阶形，或调整挑梁两端的出挑长度。

（8）采用独立柱基时，独立基础受弯配筋不必满足最小配筋率要求，除非此基础非常重要，但配筋也不得过小。

独立基础是介于钢筋混凝土和素混凝土之间的结构。

面积不大的独立基础宜采用锥型基础，方便施工。

（9）独立基础的拉梁宜通长配筋，其下应垫焦碴。

拉梁顶标高宜较高，否则底层墙体过高。

（10）底层内隔墙一般不用做基础，可将地面的混凝土垫层局部加厚。

（11）考虑到一般建筑沉降为锅底形、结构的整体弯曲和上部结构和基础的协同作用，顶、底板钢筋应拉通（多层的负筋可截断1/2或1/3），且纵向基础梁的底筋也应拉通。

（12）基础底板混凝土不宜大于C30，一是没用，二是容易出现裂缝。

钢筋混凝土多层框架房屋结构设计中应注意的问题发表时间：2018-10-10T12:03:20.667Z 来源：《防护工程》2018年第11期作者：周乃松[导读] 采用钢筋混凝土进行多层框架房屋结构设计时应从实际情况出发，全面分析在此过程中需注意的问题，提升运用水平，使建筑结构设计往高效、现代化方向发展。

周乃松澧县建筑勘察设计院湖南澧县 415500摘要:随着经济的不断进步和发展，我国建筑行业也开始加快发展的步伐，但在建筑业发展的过程中还需注重对施工材料的利用。

目前，钢筋混凝土被广泛应用于房屋建设中，而在房屋结构的设计中，多层框架设计在建筑设计管理发展中起着关键性的作用。

因此，采用钢筋混凝土进行多层框架房屋结构设计时应从实际情况出发，全面分析在此过程中需注意的问题，提升运用水平，使建筑结构设计往高效、现代化方向发展。

关键词:钢筋混凝土;多层框架;房屋结构设计;注意的问题随着社会的不断进步和科技水平的不断提高，我国房屋结构的设计也开始往多样化方向发展，传统的设计方案已无法满足当前房屋结构设计的需求，因此加强房屋多层框架结构设计显得尤为重要。

钢筋混凝土多层框架房屋结构设计具有自重轻、便于分隔空间、用料少等优势，被广泛应用于建筑行业中，不仅可以使结构设计工作得以高效进行，也可以保障良好的工作质量。

一、钢筋混凝土多层框架房屋结构设计中需注意的问题（一）框架结构存在的问题通常，设计人员在设计钢筋混凝土多层框架房屋结构时会在楼电梯设置小井筒，而设置楼电梯小井筒会增大施工难度，降低框架结构的地震剪力，在一定程度上对房屋的质量造成影响，不利于框架结构的安全、稳定。

因此设计人员设计框架结构时应把小井筒换成钢筋结构，并根据抗震标准对框架配筋进行确定，以此设立相应的框架结构。

同时设计人员在设置水箱间或楼电梯时应先了解墙体所能承受的重量，然后再确定其承重系数。

（二）框架简图存在的问题在钢筋混凝土多层框架房屋结构设计中，框架简图占有不可忽视的地位，因此设计人员在设计框架简图时需充分把握周边环境，根据实际结构有针对性地进行设计。

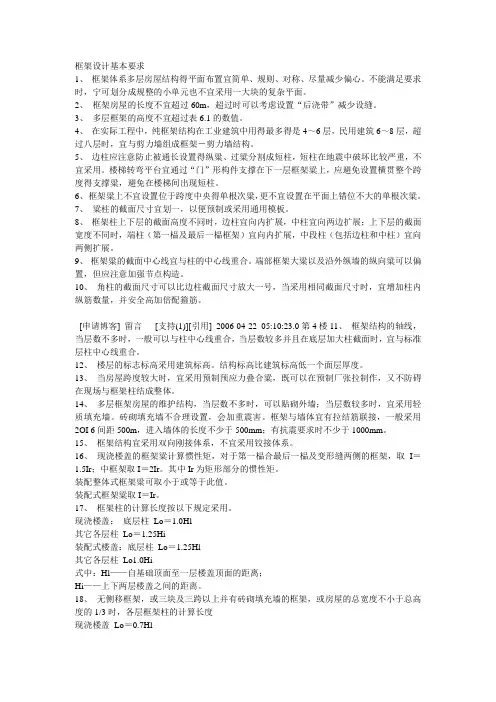

框架设计基本要求1、框架体系多层房屋结构得平面布置宜简单、规则、对称、尽量减少偏心。

不能满足要求时，宁可划分成规整的小单元也不宜采用一大块的复杂平面。

2、框架房屋的长度不宜超过60m，超过时可以考虑设置“后浇带”减少设缝。

3、多层框架的高度不宜超过表6.1的数值。

4、在实际工程中，纯框架结构在工业建筑中用得最多得是4～6层，民用建筑6～8层，超过八层时，宜与剪力墙组成框架－剪力墙结构。

5、边柱应注意防止被通长设置得纵粱、过粱分割成短柱，短柱在地震中破坏比较严重，不宜采用。

楼梯转弯平台宜通过“门”形构件支撑在下一层框架粱上，应避免设置横贯整个跨度得支撑粱，避免在楼梯间出现短柱。

6、框架粱上不宜设置位于跨度中央得单根次粱，更不宜设置在平面上错位不大的单根次粱。

7、粱柱的截面尺寸宜划一，以便预制或采用通用模板。

8、框架柱上下层的截面高度不同时，边柱宜向内扩展，中柱宜向两边扩展；上下层的截面宽度不同时，端柱（第一榀及最后一榀框架）宜向内扩展，中段柱（包括边柱和中柱）宜向两侧扩展。

9、框架粱的截面中心线宜与柱的中心线重合。

端部框架大粱以及沿外纵墙的纵向粱可以偏置，但应注意加强节点构造。

10、角柱的截面尺寸可以比边柱截面尺寸放大一号，当采用相同截面尺寸时，宜增加柱内纵筋数量，并安全高加倍配箍筋。

[申请博客] 留言[支持(1)][引用] 2006-04-22 05:10:23.0第4楼11、框架结构的轴线，当层数不多时，一般可以与柱中心线重合，当层数较多并且在底层加大柱截面时，宜与标准层柱中心线重合。

12、楼层的标志标高采用建筑标高。

结构标高比建筑标高低一个面层厚度。

13、当房屋跨度较大时，宜采用预制预应力叠合粱，既可以在预制厂张拉制作，又不防碍在现场与框架柱结成整体。

14、多层框架房屋的维护结构，当层数不多时，可以贴砌外墙；当层数较多时，宜采用轻质填充墙。

砖砌填充墙不合理设置，会加重震害。

框架与墙体宜有拉结筋联接，一般采用2OI 6间距500m，进入墙体的长度不少于500mm；有抗震要求时不少于1000mm。

建筑构造设计知识点总结一、基础知识点1.建筑结构类型建筑结构可以分为框架结构、壳体结构、悬挑结构等。

框架结构采用柱、梁和楼板的组合，适用于多层建筑。

壳体结构以厚度较大的壳体作为主要承载结构，适用于大跨度建筑。

悬挑结构是指将结构的一部分悬挑出去，适用于需要营造轻盈感的建筑。

2.力学原理建筑结构设计需要遵循力学原理，包括静力学和动力学。

静力学主要涉及建筑物在静止状态下的平衡问题，包括力的平衡和力的传递。

动力学则关注建筑物在受到外力作用下的响应，包括振动和承载能力等。

3.荷载与荷载组合荷载是指作用在建筑结构上的力，包括永久荷载（如建筑物自重）、可变荷载（如人员、设备等）和特殊荷载（如地震、风荷载）。

荷载组合是指不同荷载的组合情况，通过计算得出对结构产生最不利影响的组合方式。

4.结构体系结构体系是指建筑物中各个结构元素之间的组织形式。

常见的结构体系有框架结构、桁架结构、悬挑结构等。

选择适合的结构体系可以提高建筑结构的稳定性和承载能力。

5.构造材料常见的构造材料包括混凝土、钢材、木材和砖石材料等。

不同的材料具有不同的力学性能和施工特点，在结构设计中需要选择合适的材料。

二、常见设计要点1.强度设计强度设计是指建筑结构在荷载作用下的承载性能。

通过计算结构的受力状态及应力分布，确定结构构件的尺寸和材料，以满足结构的强度要求。

2.刚度设计刚度设计是指建筑结构的变形和挠度控制。

通过控制结构的刚度，避免结构发生过大的变形和挠度，从而保证建筑的使用安全和舒适性。

3.抗震设计抗震设计是指建筑结构在地震作用下的抗震性能。

通过采取抗震措施，如设置抗震支撑和减震器等，提高建筑物的抗震能力。

4.防火设计防火设计是指建筑结构对火灾的抵抗能力。

通过选择防火材料和设置防火分隔等手段，尽量减少火灾对建筑物的损害。

5.施工工艺施工工艺是指建筑结构的施工过程。

在结构设计中，需要考虑施工工艺的可行性和经济性，以确保结构的安全性和质量。

三、示例应用1.高层建筑结构设计高层建筑结构设计需要考虑建筑物的承载能力、抗震性能和变形控制等。
