6-1.什么是生产过程、工艺过程和工艺规程？答：①机器的生产过程是将原材料转变为成品的全过程。
②在生产过程中，凡是改变生产对象的形状、尺寸、位置和性质等，使其成为成品或半成品的过程成为工艺过程。
③人们把合理工艺过程的有关内容写成工艺文件的形式，用以指导生产，这些工艺文件即称为工艺规程。
6-2.何为工序、工步、走刀？答：①工序：一个工序是指一个（或一组）工人，在一台机床上（或一个工作地点），对同一工件（或同时对几个工件）所连续完成的那一部分工艺过程。
②工步：是在加工表面不变，加工工具不变、切削用量不变的条件下所连续完成的那部分工序。
③走刀：是加工工具在加工表面上加工一次所完成的工步。
6-3.零件获得尺寸精度、形状精度、位置精度的方法有哪些？答：①尺寸精度的获得方法：试切法、定尺寸道具法、调整法、自动控制法。
②形状精度的获取方法：轨迹法、成形法，展成法。
③位置精度的获得与工件的装夹方式和加工方式有关。
当需要装夹加工时，有关表面的位置精度依赖夹具的正确定位来保证，如果工件一次装夹加工多个表面时，各表面的位置精度则依赖机床的精度来保证，如数控加工中主要靠机床的精度来保证工件各表面之间的位置精度。
6-4．不同生产类型的工艺过程有何特点？答：各种生产类型的工艺过程的主要特点如下表：6-5试简述工艺规程的设计原则、设计内容及设计步骤：答：步骤：原则：①所设计的工艺规程应能保证机器零件的加工质量；达到设计图样上规定的各项技术要求。
②应使工艺过程具有较高的生产率，是产品尽快投放市场。
③设法降低制造成本。
④注意减轻工人的劳动强度；保证生产安全。
设计内容及步骤：⒈分析研究产品的装配图和零件图⒉确定毛坯⒊拟定工艺路线，选择定位基面⒋确定各工序所采用的设备⒌确定各工序所采用的刀具、夹具、量具和辅助工具⒍确定各主要工序的技术要求及检验方法⒎确定各工序的加工余量，计算工序尺寸和方差⒏确定工时定额⒐确定切削用量⒑技术经济分析⒒填写工艺文件6-6.拟定工艺路线需完成的工作答：确定加工方法，安排加工顺序，确定定位夹紧方法，以及安排热处理、检验及其他辅助工序（去毛刺、倒角等）。
机械设计图纸常用技术要求一、机械零件常用技术要求：1、锐边倒钝、去除毛刺飞边。
2、零件去除氧化皮。
3、未注圆角半径R5。
4、未注倒角均为C2°。
5、未注形状公差应符合GB/T 1184-H级要求。
6、未注长度尺寸允许偏差±0.5mm。
7、零件加工表面，不应有划痕、擦伤等损伤零件表面的缺陷。
二、表面处理：1.铝件表面本色阳极氧化处理。
2.铝件表面喷砂处理。
3.零件表面喷塑处理，颜色为银灰色。
4.零件加工后，表面进行拉丝处理。
5.零件表面喷涂黑色面漆，且不得有流挂、气泡、缩孔的表面缺陷。
6. 零件表面镀铬处理。
7. 零件表面镀锌处理，颜色为银白色。
三、铸件技术要求：1、铸件不得有裂纹、气孔、缩孔等铸造缺陷。
2、铸件非加工表面上的铸字和标志应清晰可辨，位置和字体应符合图样要求。
3、铸件非加工表面的粗糙度不大于50μm。
四、热处理要求：1、调质处理HB235～277（45#）。
2、淬火HRC40～45（45# 40Cr）。
3、渗碳淬火，要求渗碳深度不小于0.3mm，HRC56～62。
(20# )4、进行时效处理(自然时效，人工时效)。
5、发黑。
五、焊接技术要求：1、焊缝均匀平滑，不得有裂纹、夹渣、气孔等焊接缺陷。
2、焊缝高度不小于焊接钢板厚度的0.6，采用断续焊时，焊缝长度及间隔应均匀一致。
六、锻件技术要求：1、锻件组织应致密,不得有折叠、裂纹等缺陷。
2、去锐边毛刺,直角处倒钝。
七、装配要求：1、一般装配技术要求：(1)、零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切屑油污、着色剂和灰尘等。
(2)、装配前应对零、部件的主要配合尺寸，特别是过盈配合尺寸及相关精度进行复查。
(3)、装配过程中零件不允许磕、碰、划伤。
(4)、粘接后应清除流出的多余粘接剂。
2、紧固装配技术要求：(1)、螺钉、螺栓和螺母紧固时，严禁打击或使用不合适的旋具和扳手。
紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏。

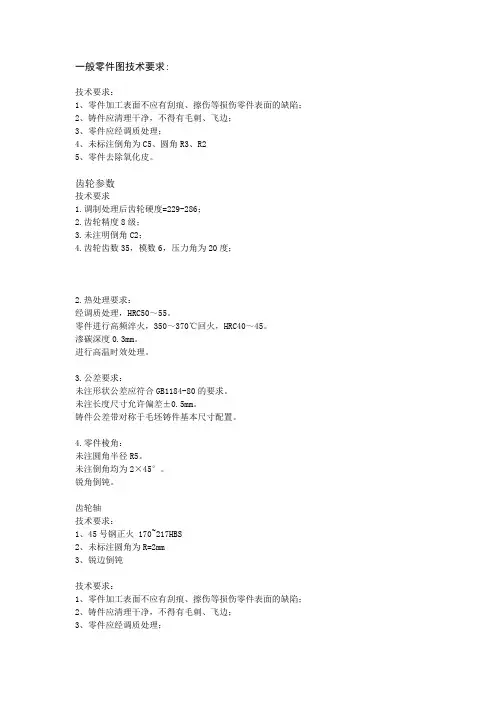

一般零件图技术要求:技术要求：1、零件加工表面不应有刮痕、擦伤等损伤零件表面的缺陷；2、铸件应清理干净，不得有毛刺、飞边；3、零件应经调质处理；4、未标注倒角为C5、圆角R3、R25、零件去除氧化皮。
齿轮参数技术要求1.调制处理后齿轮硬度=229-286；2.齿轮精度8级；3.未注明倒角C2；4.齿轮齿数35，模数6，压力角为20度；2.热处理要求：经调质处理，HRC50～55。
零件进行高频淬火，350～370℃回火，HRC40～45。
渗碳深度0.3mm。
进行高温时效处理。
3.公差要求：未注形状公差应符合GB1184-80的要求。
未注长度尺寸允许偏差±0.5mm。
铸件公差带对称于毛坯铸件基本尺寸配置。
4.零件棱角：未注圆角半径R5。
未注倒角均为2×45°。
锐角倒钝。
齿轮轴技术要求：1、45号钢正火 170~217HBS2、未标注圆角为R=2mm3、锐边倒钝技术要求：1、零件加工表面不应有刮痕、擦伤等损伤零件表面的缺陷；2、铸件应清理干净，不得有毛刺、飞边；3、零件应经调质处理；4、未标注圆角为R1,倒角为C1;5.装配要求：技术要求1.装配前箱体与其他铸件不加工面应清理干净，除去毛刺毛边，并浸涂防锈漆。
2.零件在装配前用煤油清洗，轴承用汽油清洗干净，晾干后配合表面应涂油。
3.减速器剖分面、各接触面以及密封处均不允许漏油、渗油，箱体剖分面允许涂以密封胶或水玻璃，不允许使用其他任何涂料。
4.齿轮装配后应用涂色法检查接触斑点，圆柱齿轮沿齿高不小于30%，沿齿长不小于50%，齿间隙为0.10mm。
5.调整、固定轴承时应留有轴向有0.2-0.5mm。
6.减速器内装有50号机械润滑油，油量达到规定的深度。
7.箱体内壁涂耐油油漆，减速器外表面涂灰色油漆。
8.按试验规程进行试验。
变速箱齿轮装配技术要求：1、各密封件装配前必须浸透油。
2、装配滚动轴承允许采用机油加热进行热装，油的温度不得超过100℃。
