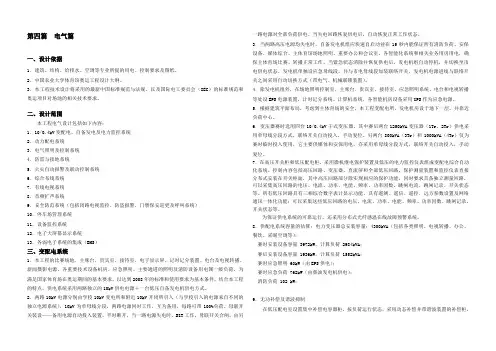

第四篇电气篇一、设计依据1．建筑、结构、给排水、空调等专业所提的用电、控制要求及图纸。
2．中国农业大学体育馆奥运工程设计大纲。
3．本工程技术设计将采用的最新中国标准规范与法规、以及国际电工委员会（IEC）的标准规范和奥运项目对场地的相关技术要求。
二、设计范围本工程电气设计包括如下内容：1．10/0.4kV变配电、自备发电及电力监控系统2．动力配电系统3．电气照明及控制系统4．防雷与接地系统5．火灾自动报警及联动控制系统6．综合布线系统7．有线电视系统8．音频扩声系统9．安全防范系统（包括闭路电视监控、防盗报警、门禁保安巡更及呼叫系统）10．停车场管理系统11．设备监控系统12．电子大屏幕显示系统13．各弱电子系统的集成（BMS）三、变配电系统1．本工程的比赛场地、主席台、贵宾室、接待室、电子显示屏、记时记分装置、电台及电视转播、新闻摄影电源、各重要技术设备机房、应急照明、主要通道的照明及消防设备用电属一级负荷。
为满足国家体育场在奥运期间的基本要求，以达到2008年的标准和使用要求为基本条件，结合本工程的特点，供电系统采用两路独立的10kV供电电源＋一台低压自备发电机供电方式。
2．两路10kV电源分别由学校10kV变电所和附近10kV开闭所引入（与学校引入的电源来自不同的独立电源系统），10kV为单母线分段，两路电源同时工作，互为备用，每路可带100%负荷。
母联开关装设——备用电源自动投入装置，平时断开，当一路电源失电时，BZT工作，母联开关合闸，由另一路电源对全部负荷供电。
当失电回路恢复供电后，自动恢复正常工作状态。
3．当两路高压电源均失电时，自备发电机组应快速自启动並在15秒内能保证所有消防负荷、安保设备、媒体综合、主体育馆场地照明、重要办公和会议室、各智能化系统和相关业务用房用电，确保主体育场比赛、转播正常工作。
当紧急状态消除并恢复供电后，发电机组自动停机，并切换至市电供电状态。
发电机单独设应急母线段，并与市电母线段加装联络开关，发电机电源进线与联络开关之间采用自动切换方式（带电气、机械联锁装置）。
体育馆建筑设计手法及发展趋势体育馆建筑作为公共文化设施的重要组成部分，不仅承担着各类体育赛事和活动的举办任务，同时也是城市文化和形象的展示窗口。
随着社会的不断进步和人们对体育文化生活的需求日益增长，体育馆建筑的设计手法和发展趋势也发生了相应的变化。
本文将对体育馆建筑的设计手法及其发展趋势进行探讨，以期为相关人员提供参考。
体育馆建筑的结构设计应充分考虑其功能要求和空间需求。
通常情况下，体育馆的建筑结构以大跨度、高层和钢结构为主，以满足承办各类体育赛事和活动的需求。
同时，结构设计还需遵循安全、经济、实用和美观的原则，确保建筑在使用过程中能够充分发挥其功能，并在视觉上与周围环境相协调。
为了满足人们对体育馆建筑的多元化需求，设计师们不断尝试创新，运用新的设计理念和手法，提升体育馆建筑的实用性和美观性。
例如，通过引入自然光和绿色植物等元素，增强体育馆的通风和采光效果，同时降低能耗和碳排放；利用智能化的设施和设备，提高体育馆的运营效率和服务质量；结合当地文化和地理特色，使体育馆建筑成为城市景观的一部分。
体育馆建筑作为城市的地标性建筑之一，其美观性备受。
然而，美观性并非体育馆建筑设计的唯一标准，实用性同样重要。
在设计过程中，应寻求建筑美观与实用性的平衡，使建筑在满足功能需求的同时，也能为观众和运动员提供舒适、便捷的使用体验。
例如，通过合理布局和人性化设计，为观众提供舒适的观赛体验；设置多功能场馆和设施，以满足不同体育赛事和活动的需求。
随着时代的进步和人们对体育文化的重视程度不断提高，体育馆建筑的需求和要求也随之提升。
未来，体育馆建筑将不仅需要满足各类体育赛事和活动的举办需求，还需具备多元化的功能，如文化展示、社会交流、休闲娱乐等。
同时，体育馆建筑的环保性能、节能效果、舒适度等也将受到更多。
未来体育馆建筑的设计和建造将更加注重环保、轻质和快速施工等方面。
通过采用绿色建材和高性能结构体系，提高体育馆建筑的环保性能和节能效果；运用新型构造技术和材料，实现体育馆建筑的轻质化；采用模块化、预制化等建造方式，缩短施工周期，提高施工效率。

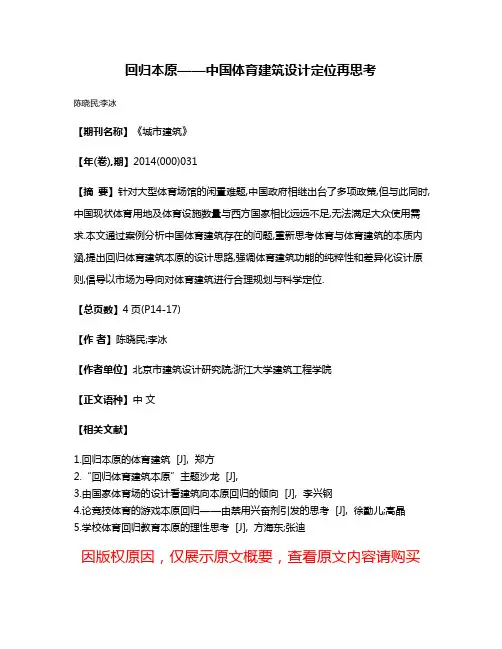

回归本原——中国体育建筑设计定位再思考
陈晓民;李冰
【期刊名称】《城市建筑》
【年(卷),期】2014(000)031
【摘要】针对大型体育场馆的闲置难题,中国政府相继出台了多项政策,但与此同时,中国现状体育用地及体育设施数量与西方国家相比远远不足,无法满足大众使用需求.本文通过案例分析中国体育建筑存在的问题,重新思考体育与体育建筑的本质内涵,提出回归体育建筑本原的设计思路,强调体育建筑功能的纯粹性和差异化设计原则,倡导以市场为导向对体育建筑进行合理规划与科学定位.
【总页数】4页(P14-17)
【作者】陈晓民;李冰
【作者单位】北京市建筑设计研究院;浙江大学建筑工程学院
【正文语种】中文
【相关文献】
1.回归本原的体育建筑 [J], 郑方
2.“回归体育建筑本原”主题沙龙 [J],
3.由国家体育场的设计看建筑向本原回归的倾向 [J], 李兴钢
4.论竞技体育的游戏本原回归——由禁用兴奋剂引发的思考 [J], 徐勤儿;高晶
5.学校体育回归教育本原的理性思考 [J], 方海东;张迪
因版权原因，仅展示原文概要，查看原文内容请购买。

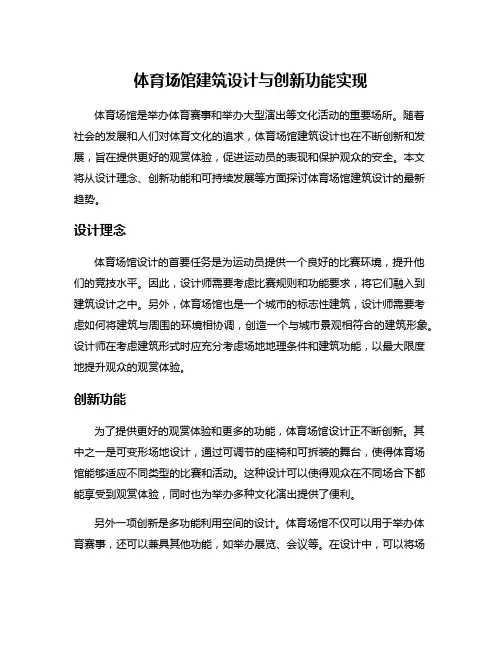

体育场馆建筑设计与创新功能实现体育场馆是举办体育赛事和举办大型演出等文化活动的重要场所。
随着社会的发展和人们对体育文化的追求，体育场馆建筑设计也在不断创新和发展，旨在提供更好的观赏体验，促进运动员的表现和保护观众的安全。
本文将从设计理念、创新功能和可持续发展等方面探讨体育场馆建筑设计的最新趋势。
设计理念体育场馆设计的首要任务是为运动员提供一个良好的比赛环境，提升他们的竞技水平。
因此，设计师需要考虑比赛规则和功能要求，将它们融入到建筑设计之中。
另外，体育场馆也是一个城市的标志性建筑，设计师需要考虑如何将建筑与周围的环境相协调，创造一个与城市景观相符合的建筑形象。
设计师在考虑建筑形式时应充分考虑场地地理条件和建筑功能，以最大限度地提升观众的观赏体验。
创新功能为了提供更好的观赏体验和更多的功能，体育场馆设计正不断创新。
其中之一是可变形场地设计，通过可调节的座椅和可拆装的舞台，使得体育场馆能够适应不同类型的比赛和活动。
这种设计可以使得观众在不同场合下都能享受到观赏体验，同时也为举办多种文化演出提供了便利。
另外一项创新是多功能利用空间的设计。
体育场馆不仅可以用于举办体育赛事，还可以兼具其他功能，如举办展览、会议等。
在设计中，可以将场馆分为不同的区域，设计各个区域的功能布局和设施，使得场馆可以满足多种不同用途，增加了场馆的利用率，并且能够满足城市多元化需求。
体育场馆的环保设计也是一个新的发展方向。
设计师在材料选择、节能设计和水资源利用等方面进行创新，以减少对环境的影响，实现可持续发展。
例如，通过利用太阳能和雨水收集系统，可以为场馆提供能源和水资源，减少对传统能源的依赖。
这些环保设计不仅符合现代社会的环保要求，也为场馆的经济运行带来了可持续发展的机会。
可持续发展体育场馆建筑设计的可持续发展是一个全球关注的话题。
设计师需要考虑建筑的生命周期影响，从建筑材料的选择到建筑运行管理的方方面面。
在材料选择上，可以采用可再生材料和低碳材料，减少对环境的破坏。

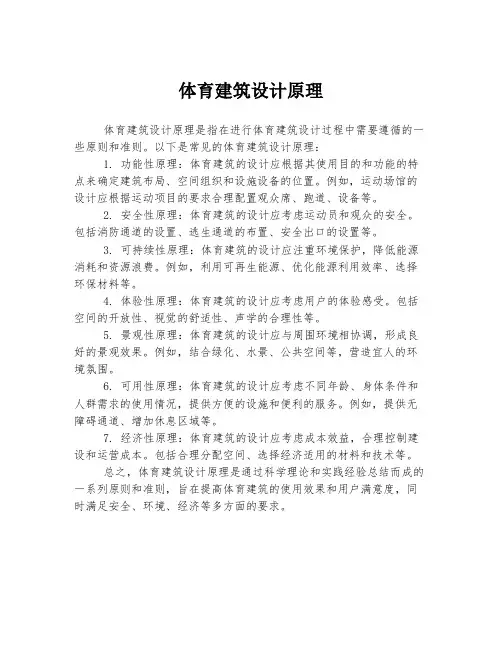

体育建筑设计原理
体育建筑设计原理是指在进行体育建筑设计过程中需要遵循的一些原则和准则。
以下是常见的体育建筑设计原理：
1. 功能性原理：体育建筑的设计应根据其使用目的和功能的特点来确定建筑布局、空间组织和设施设备的位置。
例如，运动场馆的设计应根据运动项目的要求合理配置观众席、跑道、设备等。
2. 安全性原理：体育建筑的设计应考虑运动员和观众的安全。
包括消防通道的设置、逃生通道的布置、安全出口的设置等。
3. 可持续性原理：体育建筑的设计应注重环境保护，降低能源消耗和资源浪费。
例如，利用可再生能源、优化能源利用效率、选择环保材料等。
4. 体验性原理：体育建筑的设计应考虑用户的体验感受。
包括空间的开放性、视觉的舒适性、声学的合理性等。
5. 景观性原理：体育建筑的设计应与周围环境相协调，形成良好的景观效果。
例如，结合绿化、水景、公共空间等，营造宜人的环境氛围。
6. 可用性原理：体育建筑的设计应考虑不同年龄、身体条件和人群需求的使用情况，提供方便的设施和便利的服务。
例如，提供无障碍通道、增加休息区域等。
7. 经济性原理：体育建筑的设计应考虑成本效益，合理控制建设和运营成本。
包括合理分配空间、选择经济适用的材料和技术等。
总之，体育建筑设计原理是通过科学理论和实践经验总结而成的一系列原则和准则，旨在提高体育建筑的使用效果和用户满意度，同时满足安全、环境、经济等多方面的要求。

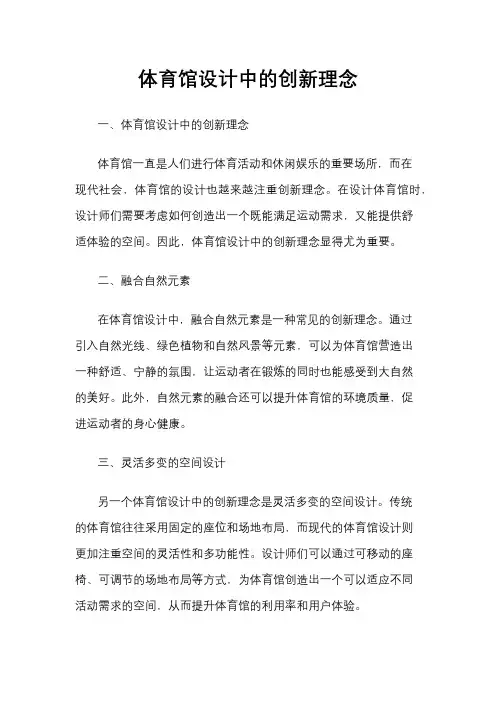

体育馆设计中的创新理念一、体育馆设计中的创新理念体育馆一直是人们进行体育活动和休闲娱乐的重要场所，而在现代社会，体育馆的设计也越来越注重创新理念。
在设计体育馆时，设计师们需要考虑如何创造出一个既能满足运动需求，又能提供舒适体验的空间。
因此，体育馆设计中的创新理念显得尤为重要。
二、融合自然元素在体育馆设计中，融合自然元素是一种常见的创新理念。
通过引入自然光线、绿色植物和自然风景等元素，可以为体育馆营造出一种舒适、宁静的氛围，让运动者在锻炼的同时也能感受到大自然的美好。
此外，自然元素的融合还可以提升体育馆的环境质量，促进运动者的身心健康。
三、灵活多变的空间设计另一个体育馆设计中的创新理念是灵活多变的空间设计。
传统的体育馆往往采用固定的座位和场地布局，而现代的体育馆设计则更加注重空间的灵活性和多功能性。
设计师们可以通过可移动的座椅、可调节的场地布局等方式，为体育馆创造出一个可以适应不同活动需求的空间，从而提升体育馆的利用率和用户体验。
四、智能化科技应用随着科技的不断发展，智能化科技在体育馆设计中的应用也越来越普遍。
智能化科技可以为体育馆提供更便捷、高效的管理和服务方式，如智能化灯光系统、智能化安保系统等，可以提升体育馆的安全性和舒适性。
此外，智能化科技还可以为运动者提供更个性化的训练和娱乐体验，从而吸引更多人参与体育活动。
五、可持续发展的设计理念在当今社会，可持续发展已成为设计行业的重要趋势，体育馆设计也不例外。
可持续发展的设计理念强调在设计过程中考虑到环境保护和资源节约的因素，通过采用环保材料、节能设备等方式，为体育馆创造出一个更加环保、节能的空间。
这不仅有助于减少对环境的影响，还可以为体育馆节约运营成本，实现可持续发展的目标。
六、结语体育馆设计中的创新理念不仅可以提升体育馆的功能性和美观性，还可以为运动者提供更好的体验。
设计师们应该不断探索和尝试新的设计理念，为体育馆创造出更具创意和实用性的空间，推动体育馆设计行业的发展。
ＯＬＹＭＰＩＣ ＡＲＣＨＩＴＥＣＴＵＲＥ伴随北京奥运建设，体育建筑也进入建设的高峰期。
奥运、亚运、大学生运动会、全运会、省级体育中心的升级换代以及高等院校、公司组织各种各样的需求蓬勃而生，目睹百样翻新的体育建筑外表，在建筑创作繁荣的华丽外表之下隐含的却是对体育建筑基本原则的屡屡违背。
通过奥运摔跤馆的设计，我们反思和重温体育建筑设计的理性原则，针对体育建筑特殊性提出以下几点与大家探讨。
１ 内外双修—基于城市的体育建筑设计理念从类型建筑的角度，体育建筑的复杂性、不确定性名列榜首。
长期以来体育建筑复杂的功能组织与大跨结构选型，使设计师首先面对的是建筑自身问题。
“建筑设计从功能出发，建筑形式是内部功能的忠实反映”，曾经被奉为天条。
回顾体育建筑的历史，我们可以发现，在理性主义的设计理念之下，出现过众多的大师与杰作。
出于对狭隘功能主义的反思，国际上近２０年来体育设施的相关研究已扩大到城市设计研究的范畴，体育场馆建设不仅与大型体育赛事相关，甚至与城市更新改造相呼应，规划设计研究中特别重视体育设施对城市的影响。
体育设施一改以往坐落于郊区的庞然大物形象，越来越多尺度亲切，功能配置合理的各种体育设施成为城市中有意义的公共活动场所。
其中最为著名的实例是美国克里夫兰的体育中心，体育建筑的策划、选址与旧城复兴计划相关，甚至体量的确定都遵从了城市设计的空间组织。
１９９６年亚特兰大奥运会主体育场，赛时被某些媒体认为形象不佳的体育场，却是预先进行了潜伏设计，在会后部分拆卸组合成为新的棒球场，建设投资全部由开发商支付。
这样的建设决策反映了不先入为主，而是以城市需要为目标的规划思想（图１、２）。
回归基本点：体育建筑设计的理性原则——中国农业大学体育馆设计孙一民作者单位：华南理工大学建筑设计研究院（广州，５１０６４１）亚热带建筑科学国家重点实验室（广州，５１０６４１）收稿日期：２００７－０９－１０摘要／分析总结近期体育建筑设计的种种问题，通过对奥运摔跤馆设计理念的剖析，试图归纳出体育建筑设计的理性原则：内外双修；精致得体；物为我用；和谐永续。
关键词／体育建筑奥运摔跤馆理性ＡＢＳＴＲＡＣＴ／ Based on summarization of variable problems existed sports building design in last several years, and in light of the conceptual analysis of the Olympic wrestling arena design, the author tries to sum up the rational prin-ciple of sports building design: paying attention to both of the interior and exterior, appropriate exquisiteness, utiliz-ing the existing circumstances, and sustainability.ＫＥＹ ＷＯＲＤＳ／ sports building, Olympic wrestling arena, ra-tional principle可以看出，现代体育建筑的设计早已突破以往局限于从内到外的单项思维。
关注城市整体环境、城市生活需求，从理性、实际的城市设计分析入手，已成为体育建筑设计重要的理性原则。
奥运摔跤馆坐落在中国农业大学东校区，北京２００８年奥运摔跤馆将作为摔跤比赛用馆以及残奥会的坐式排球比赛用馆，奥运会后经改造后将包括：比赛大厅、标准篮球训练馆以及游泳馆。
在保证继续承接各类体育赛事的同时，满足体育教学、文艺演出、集会以及学生社团使用。
中国农业大学东校区是一座典型的中国２０世纪５０年代大学校园，逻辑严整的校园建筑布局、亲切的毛主席塑像留住了那些并非久远却在快速逝去的历史。
其中独具一格的是校园内几栋旧的砖混教学建筑，虽然造型与５０年代的教学建筑一样普通，材料也是质量一般的红砖。
然而，建筑师将砖体按照规律略有凹凸，改变了墙面质感，几栋主要教学建筑虽细节有不同，均采用了类似的手法，加上养护良好的树木绿化，顿时使校园形成独特的氛围（图３、４）。
在如此独特的校园环境之下，我们对体育建筑的构思就开始于对城市空间环境所进行的严谨的图底关系分析（图５）。
最终外在的逻辑分析确定了以矩形体量为主，尽量减少建筑高度的构思。
结合内部功能的分析，我们将建筑的主次功能分别处理，使游泳馆、热身馆与主馆空间分开处理，便于功能灵活处理。
这样从外而内，内外兼顾，理性分析的方法为摔跤馆设计的成功奠定了基础。
在成为３家优秀方案入围后，经过历时半年的业主比选和奥运设施瘦身优化过程最终胜出（图６）。
２ 精致得体—体育建筑的生命所在今天，建筑的理念与原则新颖多变。
由于不加区别的主观代用，先入为主、只重外表的设计手法使体育建筑创作越来越多地国家自然科学基金项目（５０６７８０６９）陷入歧途。
建筑创作退化为美丽叙事，表皮建筑泛滥正深刻影响着体育建筑的健康发展。
忽略体育建筑的功能内涵，将体育建筑创作退化为“表皮＋基本几何形体”的操作过程，导致雷同方案频繁出现。
多年来，我们在公共建筑设计特别是大空间公共建筑上坚持的理性原则，如：平面安排忌大空间重叠覆盖小空间；竖向空间安排忌讳小空间在大空间上面等。
这些本来属于设计原理中必须遵守的基本原则，却被许多建筑师特别是国外建筑师以创新的名义所抛弃。
直接导致大空间公共建筑普遍存在跨度浪费、荷载分布畸形的弊端，也成为体育场馆造价不断上涨的根源。
体育建筑的主体空间构成是大跨度、大空间，虽为一至二层却不同于一般民用建筑，高度超过２４ｍ也不属高层建筑。
因此，对建筑空间处理应遵守体育建筑的基本要求，对大跨度的“斤斤计较”和大空间的“量体裁衣”是应该始终坚持的设计理念，其重要性在体育投资不断增加的新时期特别具有意义。
摔跤馆独特造型的产生和优化并没有牺牲理性的设计原则，相反在优化过程中不断精致，更加合体，减少了空间体积，丰富了造型。
由于空间体积控制得当，摔跤馆节省了声学处理材料，没有作特殊的吸音处理，经过“世界青年摔跤锦标赛”运行测试使用，效果符合要求（图７）。
同时，摔跤馆设计注意空间的集约，在有限的体积内打着高科技旗号的材料，由于造价、寿命、维护等原因，还将使体育建筑的维护成本大幅增加，成为“可持续的贻害”。
成熟结构体系的选用是设计师的基本素养与职业要求，普通材料的创新运用也是建筑师面临的挑战。
体育建筑赛后灵活使用要求存在着相当大的不确定性，屋盖在预留荷载与灵活悬吊方面对结构形式的选用具有制约性。
摔跤馆没有追求结构技术的先进性，在满足采光和确保灵活使用上给予更多关注，采用技术成熟的门式钢架结构，保证了较低的用钢量，使其成为北京奥运新建场馆中造价最低的场馆。
４ 和谐永续—节能降耗是体育建筑的永恒主题今天，体育场馆的保养与运营已广受关注，“赛后运营”、“以馆养馆”甚至成为管理决策、管理和设计者的口头禅。
然而，我国的体育产业发展尚在初级阶段，体育职业联赛社会基础薄弱，无法形成规模市场；文艺演出市场同样不乐观；商业、会展也同样面临专业场所的竞争。
实事求是地说，目前我国的社会发展根本无法解决体育场馆真正意义上的商业运营和养馆问题。
短时期内，政府补贴与支持仍将是体育场馆的主要经费来源，这一状况也决定了体育场馆应以公益服务为主的地位。
另一方面，场馆使用费多、维护成本高又客观上造成体育场馆公共服务的强度与质量下降。
其中，由尽力完成最大灵活性的功能转换。
赛后在体积不变，主馆仍然能够满足国际单项赛事要求的情况下，馆内还将出现一个供学生使用的具有一个标准游泳池的设施完善的游泳馆。
３ 物为我用—结构技术与材料工艺作为建筑创作的手段作为建筑物构成的重要组成部分，建筑结构和材料是不可或缺的营造手段。
对于大空间公共建筑而言，大跨度结构技术尤其重要，往往成为结构技术创新的里程碑。
建筑材料对体育建筑而言同样十分重要，新材料的出现为建筑创作提供着不断更新的可能。
然而，技术的进步，材料的更新其目的不是为了求异，而在于更好的服务与建造的本质目的—满足人的需求。
近年来，国内的结构技术和材料选择运用与国际接轨日渐迅速，新结构体系和材料的创造性运用也为中国设计师掌握。
然而对于体育建筑来说，应该引起注意的现象是，由于“表皮建筑”在体育建筑上的泛滥，许多设计为了在效果上先声夺人又将注意力集中于表皮材料的新奇，致使不符合国情、超标准、超常规的材料蜂拥而至，体育建筑的建筑材料畸形使用情况普遍。
更有甚者，将大跨建筑结构曲解为表皮元素的构成手段，使许多体育建筑的结构设计先天缺陷明显，用钢量等经济技术指标节节攀升，体育建筑造价水涨船高。
一些ＯＬＹＭＰＩＣ ＡＲＣＨＩＴＥＣＴＵＲＥ于建筑设计原因造成的建造与使用成本高企也不断出现。
探讨体育建筑的可持续设计策略已成当务之急。
作为大空间公共建筑，体育场馆的采光与空调一直是运行成本的大户。
上世纪５０年代新中国兴建的第一批体育馆大多考虑了比赛大厅的天然采光，但由于设计与材料、工艺的原因，天窗大多封盖掉，没有起到应有的作用。
天然采光的如此经历造成其后兴建的大批体育场馆成为黑盒子。
如：首都体育馆、上海体育馆及７０年代修建的许多省级场馆。
８０年代开始，天窗采光得到部分设计师的运用。
但是，时至今日，还有相当多的体育场馆无视这样的需求。
摔跤馆赛后将以学生使用为主，节能降耗、减少维护成本成为确保体育场馆真正为学生服务的关键。
我们在设计中将自然采光、通风的可能性作为十分重要的原则来遵守。
层层错开的屋面与外墙便于引入自然光，也便于利用主导风向组织通风（图８）。
作为公益事业的体育建筑，是以长期服务于普通大众为其建设目的。
只要建筑师坚持理性的设计理念，健康、清新的体育建筑形象是能够实现的。
■（北京奥运摔跤馆项目设计团队由何镜堂院士亲自负责，方案阶段多名研究生参与了工作）ＯＬＹＭＰＩＣ ＡＲＣＨＩＴＥＣＴＵＲＥ建设单位：中国农业大学设计单位：华南理工大学建筑设计研究院施工单位：北京建工集团建设地点：中国农业大学东校区开工时间：２００５年６月竣工时间：２００７年８月建设用地面积：３００００ｍ２总建筑面积：２３９５０ｍ２（其中地上：２１５００ 地下：２４５０）座席数（固定＋临时）：８５００（６０００＋２５００）停车位（地上＋地下）：３０２（２７７＋２５）工程主要设计人员：＂总负责人：何镜堂、孙一民、韦宏建筑专业负责：孙一民、杨适伟、李倚霞建筑设计：孙一民、汪奋强、叶伟康室内设计：姜文艺结构专业：方小丹、韦宏、江毅电器专业：陈新民、高飞、陈轶宏暖通专业：王钊、张宇翔给排水专业：王峰、韦桂湘、江帆概预算：赵少华、周华忠摄影：张广源、孙一民。
