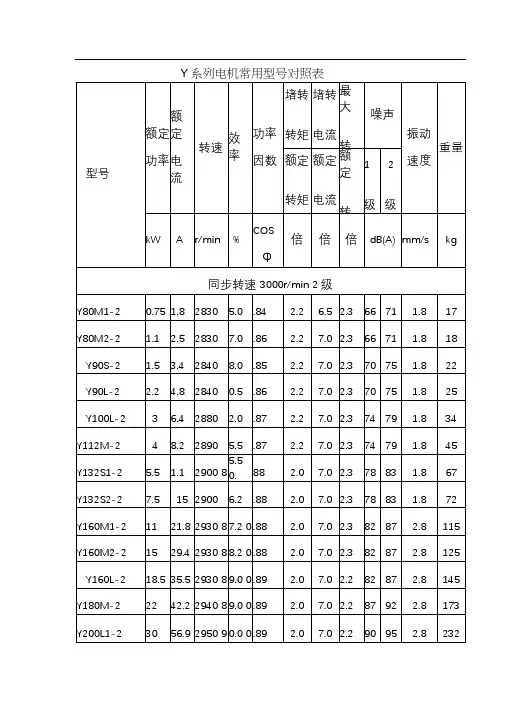

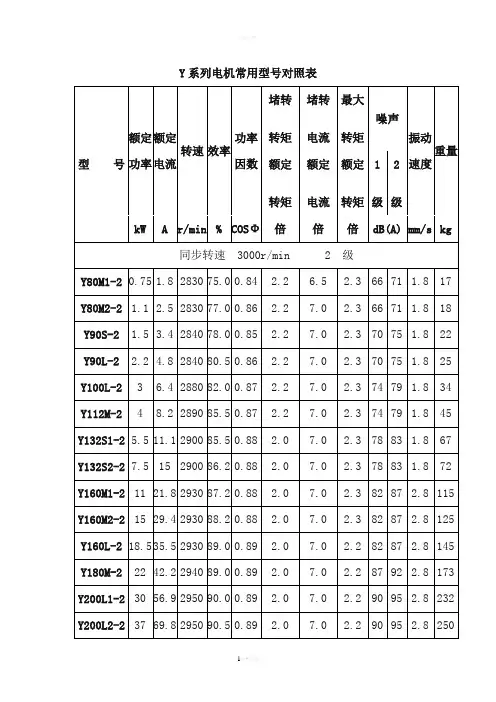

Y系列三相异步电机常用型 对照表

Y系列电机常用型号对照表电机型号意义Y 系列三相异步电动机为全封闭自扇风冷式鼠笼型交流异步电动机，它是我国统一设计的最新系列，防护等级为IP44。

Y系列电动机具有高效、节能、起动转矩大、性能好、噪声低、振动小、可靠性高、功率等级和安装尺寸符合IEC标准以及使用维护方便等优点。

Y系列电动机适用于不含易燃、易爆或腐蚀性气体的一般场所和无特殊要求的机械上，如：金属切削机床、水泵、风机、运输机械、搅拌机、农业机械、食品机械等。

Y系列电动机的型号由四部分组成：第一部分汉语拼音字母Y表示异步电动机；第二部分数字表示机座中心高（机座不带底脚时，与机座带底脚时相同）；第三部分英文字母为机座长度代号（S-短机座、M-中机座、L-长机座），字母后的数字为铁心长度代号；使用条件环境温度：不超过40℃。

海拔：不超过1000米。

相对湿度：不超过95℅额定电压：380伏。

额定频率：50赫兹。

接法：3千瓦及以下为Y接，4千瓦及以上为Δ接。

工作方式：连续（S1）。

例型号：Y132S1-2 3KWY....Y表示异步电动机132.....第二部分数字表示机座中心高毫米数（机座不带底脚时，与机座带底脚时相同）；S－....第三部分英文字母为机座长度代号（S-短机座、M-中机座、L-长机座），字母后的数字为铁心长度代号；1-....字母后的数字为铁心长度代号；－2.....第四部分横线后的数字为电动机的极数，这是一台 2极电动机。

3KW表示电机功率的数字，这是一个完整的电机型号。

Y132S1-2的意义就是：系列+机座号+极数第一部分汉语拼音字母Y表示异步电动机；第二部分数字表示机座中心高（机座不带底脚时，与机座带底脚时相同）；第三部分英文字母为机座长度代号（S-短机座、M-中机座、L-长机座），字母后的数字为铁心长度代号；使用条件环境温度：不超过40℃。

海拔：不超过1000米。

相对湿度：不超过95℅额定电压：380伏。

额定频率：50赫兹。

Y系列电动机型号大全
Y系列电动机是一般用途的全封闭自扇冷式鼠笼型三相异步电动机.安装尺寸和功率等级符合IEC标准，外壳防护等级为IP44，冷却方法为IC411,连续工作制（S1）。

适用于驱动无特殊要求的机械设备,如机床、泵、风机、压缩机、搅拌机、运输机械、农业机械、食品机械等。

Y系列电动机效率高、节能、堵转转矩高、噪音低、振动小、运行安全可靠。

Y80～315电动机符合Y系列（IP44）三相异步电动机技术条件JB/T9616-1999.Y355电动机符合Y系列（IP44)三相异步电动机技术条件JB5274—91。

Y80~315电动机采用B级绝缘。

Y355电动机采用F级绝缘。

额定电压为380V,额定频率为50Hz。

功率3kW及以下为Y接法；其它功率均为△接法。

电动机运行地点的海拔不超过1Km；环境温度随季节变化，但不超过40℃；最低环境空气温度为-15℃；最湿月月平均最高相对湿度为90％；同时该月月平均最低温度不高于25℃.
电动机有一个轴伸，按用户需要，可制成双轴伸，第二轴伸亦能传递额定功率，但只能用联轴器传动。

按用户需要,还可供应其他功率、电压、频率、湿热带型（TH）、防护等级等电动机。

二、详细参数。

Y系列电机常用型号对照表电机型号意义Y 系列三相异步电动机为全封闭自扇风冷式鼠笼型交流异步电动机，它是我国统一设计的最新系列，防护等级为IP44。

Y系列电动机具有高效、节能、起动转矩大、性能好、噪声低、振动小、可靠性高、功率等级和安装尺寸符合IEC 标准以及使用维护方便等优点。

Y系列电动机适用于不含易燃、易爆或腐蚀性气体的一般场所和无特殊要求的机械上，如：金属切削机床、水泵、风机、运输机械、搅拌机、农业机械、食品机械等。

Y系列电动机的型号由四部分组成：第一部分汉语拼音字母Y表示异步电动机；第二部分数字表示机座中心高（机座不带底脚时，与机座带底脚时相同)；第三部分英文字母为机座长度代号(S-短机座、M—中机座、L—长机座），字母后的数字为铁心长度代号；使用条件环境温度：不超过40℃。

海拔:不超过1000米。

相对湿度：不超过95℅额定电压：380伏。

额定频率:50赫兹.接法:3千瓦及以下为Y接，4千瓦及以上为Δ接。

工作方式：连续（S1）.例型号：Y132S1—2 3KWY....Y表示异步电动机132。

....第二部分数字表示机座中心高毫米数（机座不带底脚时，与机座带底脚时相同）；S－.。

第三部分英文字母为机座长度代号(S-短机座、M—中机座、L-长机座），字母后的数字为铁心长度代号；1-。

..字母后的数字为铁心长度代号；－2。

.。

第四部分横线后的数字为电动机的极数，这是一台2极电动机。

3KW表示电机功率的数字，这是一个完整的电机型号。

Y132S1—2 的意义就是：系列+机座号+极数第一部分汉语拼音字母Y表示异步电动机；第二部分数字表示机座中心高（机座不带底脚时，与机座带底脚时相同)；第三部分英文字母为机座长度代号（S—短机座、M-中机座、L-长机座),字母后的数字为铁心长度代号；使用条件环境温度:不超过40℃.海拔：不超过1000米.相对湿度：不超过95℅额定电压：380伏。

额定频率：50赫兹。

接法：3千瓦及以下为Y接,4千瓦及以上为Δ接。

Y系列电机常用型号对照表电机型号意义Y 系列三相异步电动机为全封闭自扇风冷式鼠笼型交流异步电动机，它是我国统一设计的最新系列,防护等级为IP44。

Y系列电动机具有高效、节能、起动转矩大、性能好、噪声低、振动小、可靠性高、功率等级和安装尺寸符合IEC 标准以及使用维护方便等优点。

Y系列电动机适用于不含易燃、易爆或腐蚀性气体的一般场所和无特殊要求的机械上，如：金属切削机床、水泵、风机、运输机械、搅拌机、农业机械、食品机械等。

Y系列电动机的型号由四部分组成：第一部分汉语拼音字母Y表示异步电动机；第二部分数字表示机座中心高（机座不带底脚时，与机座带底脚时相同）；第三部分英文字母为机座长度代号(S—短机座、M-中机座、L—长机座）,字母后的数字为铁心长度代号；使用条件环境温度：不超过40℃。

海拔:不超过1000米。

相对湿度：不超过95℅额定电压：380伏。

额定频率：50赫兹。

接法：3千瓦及以下为Y接，4千瓦及以上为Δ接。

工作方式：连续（S1）.例型号：Y132S1-2 3KWY....Y表示异步电动机132.。

.。

第二部分数字表示机座中心高毫米数（机座不带底脚时，与机座带底脚时相同）；S－。

..第三部分英文字母为机座长度代号(S-短机座、M-中机座、L-长机座），字母后的数字为铁心长度代号；1-。

.。

字母后的数字为铁心长度代号;－2。

...。

第四部分横线后的数字为电动机的极数，这是一台2极电动机。

3KW表示电机功率的数字，这是一个完整的电机型号。

Y132S1—2 的意义就是：系列+机座号+极数第一部分汉语拼音字母Y表示异步电动机；第二部分数字表示机座中心高（机座不带底脚时,与机座带底脚时相同)；第三部分英文字母为机座长度代号（S—短机座、M—中机座、L—长机座)，字母后的数字为铁心长度代号；使用条件环境温度：不超过40℃。

海拔：不超过1000米.相对湿度：不超过95℅额定电压：380伏。

额定频率：50赫兹.接法：3千瓦及以下为Y接，4千瓦及以上为Δ接。

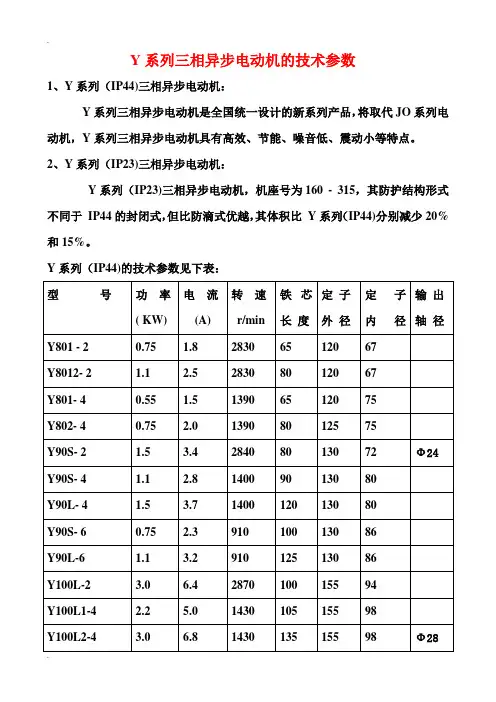

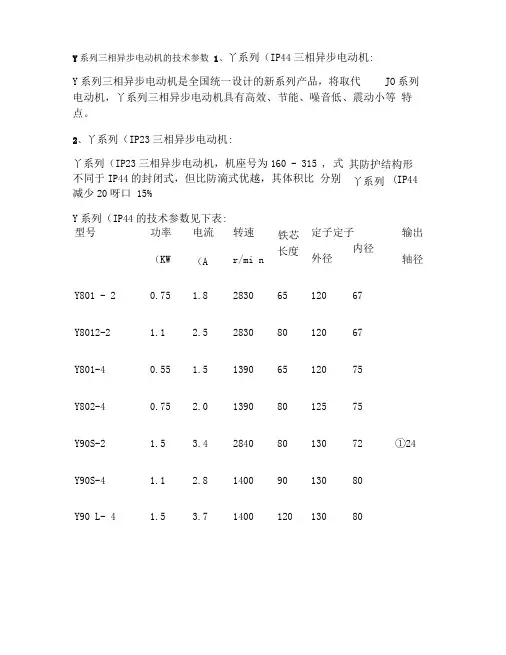

Y 系列三相异步电动机的技术参数 1、丫系列（IP44三相异步电动机:Y 系列三相异步电动机是全国统一设计的新系列产品，将取代 JO 系列电动机，丫系列三相异步电动机具有高效、节能、噪音低、震动小等 特点。

2、丫系列（IP23三相异步电动机:丫系列（IP23三相异步电动机，机座号为160 - 315 , 式不同于IP44的封闭式，但比防滴式优越，其体积比 分别减少20呀口 15%Y 系列（IP44的技术参数见下表: 型号 功率 （KW电流 （A 转速r/mi n铁芯 长度定子定子输出 轴径外径 内径 Y801 - 20.751.82830 65 120 67Y8012-2 1.1 2.5 2830 80 120 67Y801-4 0.55 1.5 1390 65 120 75Y802-4 0.75 2.0 1390 80 125 75Y90S-2 1.5 3.4 2840 80 130 72①24Y90S-4 1.1 2.8 1400 90 130 80Y90 L- 41.53.7140012013080其防护结构形 丫系列 (IP44Y90S-6 0.75 2.3 910 100 130 86Y90L-6 1.1 3.2 910 125 130 86Y100L-2 3.0 6.4 2870 100 155 94Y100L1-4 2.2 5.0 1430 105 155 98Y100L2-4 3.0 6.8 1430 135 155 98 ①28 型号功率电流转速铁芯定子定子输出长度外径内径轴径(KW (A r/mi nY100L-6 1.5 4.0 940 100 155 160Y112M-2 4.0 8.2 2890 105 175 98Y112M-4 4.0 8.8 1440 135 175 110Y112M-6 2.2 5.6 940 110 175 120Y132S1-2 5.5 11 2900 105 210 116Y132S2-2 7.5 15 2900 125 210 116Y132S-4 5.5 12 1440 115 210 136 ①38Y132M-4 7.5 15 1440 160 210 136 ①38 Y132S-6 3.0 7.2 960 110 210 148Y132M1-6 4.0 9.4 960 140 210 148Y132M2-6 5.5 13 960 180 210 148Y132S-8 2.2 5.8 710 110 210 148Y132M-8 3.0 7.7 710 180 210 148Y160M1-2 11 22 710 125 260 150 ①42 Y160M2-2 15 29 2930 155 260 150 ①42 Y160L-2 18.5 36 2930 155 260 150 ①42 Y160M-4 11 23 1460 195 260 170 ①42 Y160L-4 15 30 1460 195 260 170 ①42 Y160M-6 7.5 17 970 145 260 180 ①42 Y160L-6 11 25 970 195 260 180 ①42型号功率(KW 电流(A转速r/mi n铁芯长度定子定子输出轴径外径内径Y160M1-8 4.0 9.9 720 110 260 180Y160M2-8 5.5 13 720 145 260 180Y160L-8 7.5 18 720 195 260 180Y180M-2 22 42 2940 175 260 160 ①48 Y180M-4 18.5 36 1470 190 290 187 ①48 Y180L-4 22 43 1470 220 290 187 ①48 Y180L-6 15 31 970 200 290 205Y180L-8 11 25 730 200 290 205Y200L1-2 30 57 2950 180 327 182 ①55 Y200L2-2 37 70 2950 210 327 182 ①55 Y200L-4 30 57 1470 230 327 210 ①55 Y200L1-6 18.5 38 970 195 327 230Y200L2-6 22 45 970 220 327 230Y200L-8 15 34 730 195 327 230Y225M-2 45 84 2970 210 368 210Y225S-4 37 70 1480 200 368 245 ①60 Y225M-4 45 84 1480 235 368 245 ①60 Y225M-6 30 60 980 210 368 245 ①60 Y225S-8 18.5 41 730 170 368 260 ①60 Y225M-8 22 48 740 210 368 260 ①60型号功率电流转速铁芯定子定子输出长度内径(KW (A r/mi n 外径轴径Y250M-2 55 103 2970 195 400 225 ①60 Y250M-4 55 103 1480 140 400 260Y250M-6 37 72 980 225 400 285Y250M-8 30 63 740 225 400 285Y280S-2 75 140 2970 225 445 255Y280M-2 90 167 2970 260 445 255Y280S-4 75 140 1480 240 445 300Y280M-4 90 164 1480 325 445 300Y280S-6 45 85 980 215 445 325Y280M-6 55 104 980 260 445 325 ①75 Y280S-8 37 78 740 215 445 325Y280M-8 45 93 740 260 445 325Y 315S-2 110 200 2980 290 520 300Y 315M1-2 132 237 2980 340 520 300Y 315M2-2 160 286 2980 380 520 300Y 315S-4 110 201 1480 300 520 300Y 315M1-4 132 241 1490 350 520 350Y 315M2-4 160 291 1490 400 520 350Y 315S-6 75 141 1490 300 520 350 Y 315M1-6 90 168 990 350 520 375(KW r/min 铁芯定子(A 定子内径Y 315M2-6 110 204 990 400 520 375 Y 315M3-6 132 245 990 455 520 375 Y 315S-8 55 111 740 300 520 375 Y 315M1-8 75 150 740 350 520 390 Y 315M2-8 90 179 740 400 520 390 Y 315M3-8 110 219 740 455 520 390 Y315S-10 45 99 590 300 520 390 Y 315M1-10 55 120 590 400 520 390 Y 315M3-10 75 161 590 455 520 390型号功率电流(KW(A转速铁芯定定子内径r/mi n长度子外径Y160M-2 15 29 2910 100 290 160 Y160L1-2 18.5 36 2910 125 290 160 Y160L2-2 22 42 2910 135 290 160 Y160M-4 11 23 1460 100 290 187 Y160L1-4 15 30 1460 130 290 187 Y160L2-4 18.5 37 1460 150 290 187 输出轴径Y系列(IP23的技术参数见下表：Y160M-6Y160L-6功率(KW 电流(A转速r/mi n铁芯长度定子定子输出轴径外径内径7.5 17 960 95 290 205 11 25 960 125 290 205Y160M-8 5.5 14 720 95 290 205 Y160L-8 7.5 18 720 125 290 205 Y180M-2 30 57 2940 135 327 182 Y180L-2 72 70 2940 160 327 182 Y180M-4 22 43 1460 135 327 210 Y180L-4 30 58 1460 175 327 210 Y180M-6 15 32 970 125 327 230 Y180L-6 18.5 38 970 155 327 230 Y180M-8 11 26 720 125 327 230 Y180L-8 15 34 720 155 327 230 Y200M-2 45 84 2940 155 368 210 Y200L-2 55 103 2950 185 368 210 Y200M-4 37 71 1470 155 368 245 Y200L-4 45 86 1470 185 368 245Y200M-6 22 44 970 135 368 260 Y200L-6 30 59 980 165 368 260 Y200M-8 18.5 41 730 135 368 260 Y200L-8 22 48 740 165 368 260(KW r/min 铁芯定子(A 定子内径Y225M-2 75 140 2960 185 400 225Y225M-4 55 104 1470 185 400 260Y225M-6 37 71 980 175 400 285Y225M-8 30 63 740 175 400 285Y250S-2 90 167 2960 170 445 225Y250M-2 110 201 2960 195 445 225Y250S-4 75 141 1470 185 445 300 ①75Y250M-4 90 168 1470 215 445 300Y250S-6 45 87 980 165 445 325Y250M-6 55 106 980 195 445 325Y250S-8 37 78 740 165 445 325Y250M-8 45 94 740 195 445 325Y280S-4 110 205 1480 200 493 330Y280M-4 132 245 1480 240 493 330Y280S-6 75 143 980 185 493 360Y280M-6 90 169 980 240 493 360Y280S-8 55 115 740 185 493 360Y280M-8 75 154 740 240 493 360Y 315M-6 280 ①95 二O—二年二月十四日。

Y系列电机常用型号对照表电机型号意义Y 系列三相异步电动机为全封闭自扇风冷式鼠笼型交流异步电动机，它是我国统一设计的最新系列，防护等级为IP44。

Y 系列电动机具有高效、节能、起动转矩大、性能好、噪声低、振动小、可靠性高、功率等级和安装尺寸符合IEC 标准以及使用维护方便等优点。

Y 系列电动机适用于不含易燃、易爆或腐蚀性气体的一般场所和无特殊要求的机械上，如：金属切削机床、水泵、风机、运输机械、搅拌机、农业机械、食品机械等。

Y 系列电动机的型号由四部分组成：第一部分汉语拼音字母Y 表示异步电动机；第二部分数字表示机座中心高（机座不带底脚时，与机座带底脚时相同）；第三部分英文字母为机座长度代号（S-短机座、M-中机座、L-长机座），字母后的数字为铁心长度代号；使用条件环境温度：不超过40℃。

海拔：不超过1000 米。

相对湿度：不超过95℅额定电压：380 伏。

额定频率：50 赫兹。

接法：3 千瓦及以下为Y 接，4 千瓦及以上为Δ接。

工作方式：连续（S1）。

例型号：Y132S1-2 3KWY ..... Y 表示异步电动机132 ..... 第二部分数字表示机座中心高毫米数（机座不带底脚时，与机座带底脚时相同）；S－..... 第三部分英文字母为机座长度代号（S-短机座、M-中机座、L-长机座），字母后的数字为铁心长度代号；1- ... 字母后的数字为铁心长度代号；－2 .... 第四部分横线后的数字为电动机的极数，这是一台2 极电动机。

3KW 表示电机功率的数字，这是一个完整的电机型号。

Y132S1-2 的意义就是：系列+机座号+极数第一部分汉语拼音字母Y 表示异步电动机；第二部分数字表示机座中心高（机座不带底脚时，与机座带底脚时相同）；第三部分英文字母为机座长度代号（S- 短机座、M-中机座、L-长机座），字母后的数字为铁心长度代号；使用条件环境温度：不超过40℃。

海拔：不超过1000 米。

相对湿度：不超过95℅额定电压：380伏。

Y系列三相异步电动机
Y系列电动机是全封闭自扇冷式鼠笼型三相异步动机，主要执行标准JB/T9616-1999，且符合标准IE Y系列电动机额定电压为380V，额定频率为50Hz。

功率3kW及以下为Y接法，其他功率均
Y系列电动机具有高效，节能，起动转矩大，噪音低，振动小，可靠性高，使用维护方便等特点。

广电动机运行地点的海拔不超过1000m；环境空气温度随季节变化，但不超过40℃；最低环境空气温度Y系列主要技术数据:
T9616-1999，且符合标准IEC60034-1要求。

功率均为△接法。

高，使用维护方便等特点。

广泛应用于不含易燃，易爆或腐蚀性气体的一般场合和无特殊需要的机械设备上，如金属超过40℃；最低环境空气温度为-15℃；
的机械设备上，如金属切削机床，泵，风机，运输机械，搅拌机，农业机械和食品机械等。

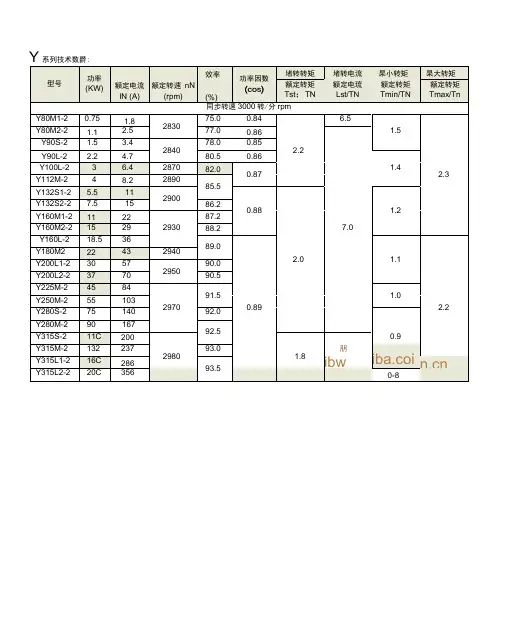

系列技术数爵:型号 功率 (KW) 额定电流 颔定转速 效率 功率因数 (cos) 堵转转矩 堵转电流 杲小转矩 最大转矩 INnN 额定转矩 额定电流 额定转矩 额定转矩(A) (rpm) (%) Tst/TN Lst/TN Tmin/TN Tmax/Tnrpm Y80M-6 0.55 1.8 910 71.5 0.70 Y90S-6 0.75 2.3 72.5 0.70 Y90 1.1 3.273.5 0.72Y100L-6 1.5 4.0 940 77.50.74Y112M-6 2.2 5.6 80.5 Y132S-6 3 7.283.0 0.76Y132M1-6 4 9.4 960 84.0 0.77Y132M2-6 5.5 13 85.3Y160M-6 7.5 17 86.00.78Y160L-6 11 25 87.0Y180L-6 15 31 970 89.5 0.81Y200L1-6 18.5 38 89.80.83Y200L2-6 22 45 90.2 Y225M-6 30 60 0.85Y250M-6 37 72980 90.8 0.86Y280S-6 45 85 92.0Y280M-6 55 104Y315S-6 75 141 92.80.87Y315M-6 90 168 990 93.2Y315L1-6 110 204 93.5Y315L2-6 132 245 93.8 2.0 5.5 6.0 1.8 1.8 1.6 6.5 alib 2.2 2.0功率(KW)额定电流额定转速效率功率因数(cos)堵转转矩堵转电流最小转矩最大转矩型号IN nN 额定转矩额定电流颔定转矩额定转矩(A) (rpm) (%) Tst/TN Lst/TN Tmin/TN Tmax/Tn同步转速600转/分rpmY315S-10 45 10059091.5 0.75Y315M-10 55 121 92 0.75Y315L1-10 75 162 92.5 _0.76dibabaACom.etn■座带底脚.端盖上无凸缘的电动机安装尺寸Y80-Y132 Y160-Y315机座带底脚、端盖上有凸缘的电动机安装尺寸2.K 孔的位置度公差以轴伸的轴线为基准。
