LTE常用定时器.V2

LTE常用定时器解释及配置建议LTE（Long Term Evolution）是一种移动通信技术，提供更快的数据传输速度和更低的时延。

在LTE系统中，定时器被广泛用于处理各种时序事件，以确保系统正常运行。

本文将解释LTE常用定时器的作用，并提供配置建议。

1.提示定时器（T300）：提示定时器用于处理无线资源块（RB）分配的确认消息（PRACHRACH）。

当UE发送资源申请后，网络需要在一定时间内确认资源分配是否成功。

如果确认消息未及时到达，UE将重新发送资源请求。

T300定时器的配置建议是根据网络负载和时延要求来设置合适的超时时间。

通常，T300的取值范围为100毫秒到2000毫秒。

2.连接建立定时器（T310）：3.连接失活定时器（T325）：连接失活定时器用于处理UE在一些服务小区的连接已断开的情况。

当连接断开后，UE需要等待一定时间来检测该服务小区是否恢复连接。

T325定时器的配置建议是根据网络规划和时延要求。

通常，T325的取值范围为100毫秒到2000毫秒。

4.心跳定时器（T3324）：心跳定时器用于处理UE与网络之间的链路保持活跃。

网络会周期性地发送心跳消息给UE，以确保网络与UE之间的连接保持正常。

如果UE 在T3324定时器到期之前未收到心跳消息，UE将认为连接已断开并进行相应的处理。

T3324定时器的配置建议是根据网络规划和链路保持的要求。

通常，T3324的取值范围为10秒到30秒。

5. 支持Paging的空闲定时器（T3413）：支持Paging的空闲定时器用于处理UE处于空闲状态时的Paging消息。

当UE处于空闲状态时，网络会周期性地发送Paging消息给UE，以便通知UE有待处理的消息。

如果UE在T3413定时器到期之前未接收到Paging消息，UE将认为当前服务小区无任何待处理的消息。

T3413定时器的配置建议是根据网络规划和Paging消息的要求。

通常，T3413的取值范围为20秒到200秒。

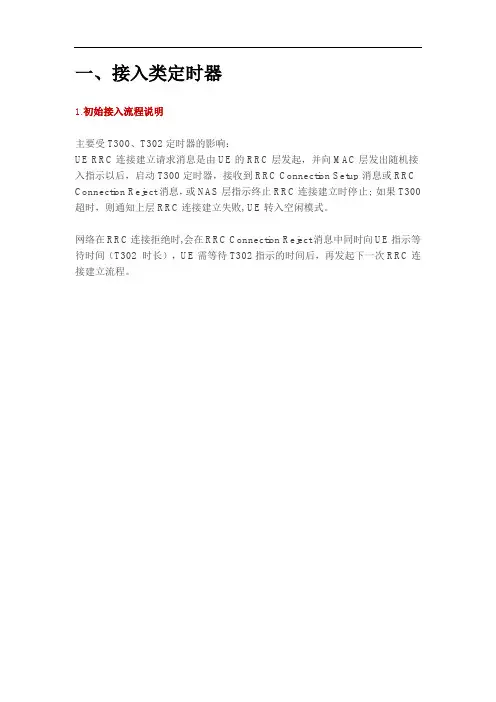

一、接入类定时器1.初始接入流程说明主要受T300、T302定时器的影响：UE RRC连接建立请求消息是由UE的RRC层发起，并向MAC层发出随机接入指示以后，启动T300定时器，接收到RRC Connection Setup消息或RRC Connection Reject消息，或NAS层指示终止RRC连接建立时停止; 如果T300超时，则通知上层RRC连接建立失败, UE转入空闲模式。

网络在RRC连接拒绝时,会在RRC Connection Reject消息中同时向UE指示等待时间（T302 时长），UE需等待T302指示的时间后，再发起下一次RRC连接建立流程。

2.定时器参数介绍①T300【功能描述】该参数表示UE侧控制RRC connection establishment过程的定时器。

在UE发送RRCConnectionRequest后启动。

在超时前如果：1.UE收到RRCConnectionSetup或RRCConnectionReject；2.触发Cell-reselection过程；3.NAS层终止RRC connection establishment过程。

则定时器停止。

如定时器超时，则UE重置MAC层、释放MAC层配置、重置所有已建立RBs （Radio Bears）的RLC实体。

并通知NAS层RRC connection establishment 失败。

【对网络质量的影响】增加该参数的取值，可以提高UE的RRC connection establishment过程中随机接入的成功率。

但是，当UE选择的小区信道质量较差或负载较大时，可能增加UE的无谓随机接入尝试次数。

减少该参数的取值，当UE选择的小区信道质量较差或负载较大时，可能减少UE的无谓随机接入尝试次数。

但是，可能降低UE的RRC connection establishment过程中随机接入的成功率。

【取值围】ENUMERATED { ms100, ms200, ms300, ms400, ms600, ms1000,ms1500,ms2000}【取值建议】1000ms(现网取值为1000ms)②T302【功能描述】T302用于控制eUTRAN拒绝UE的RRC连接建立到UE下一次发起RRC连接建立过程的时间。

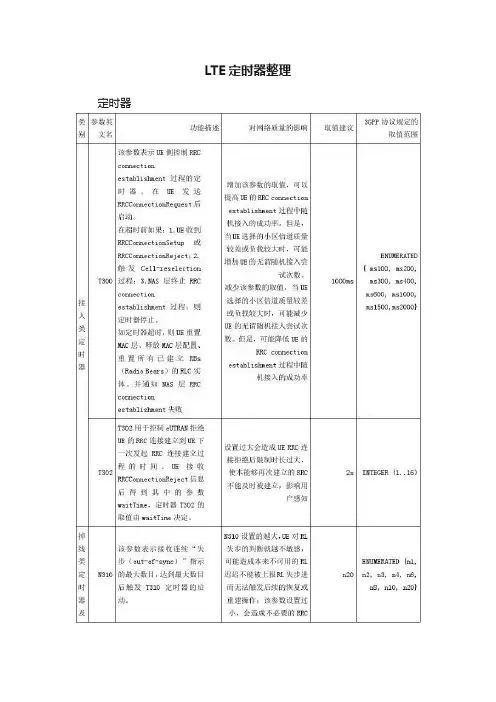

LTE定时器整理定时器1、T313定时器：1a、T313是连接模式下UE检测无线链路失败的定时器，在SIB1中广播。

b、当UE从L1检测到连续N313个失步指示后启动T313定时器。

当UE从L1检测到连续N315个同步指示后停止T313定时器。

c、一旦T313超时，UE上报原因值为RL FAILURE的CELL UPDATE消息通知RNC空中接口下行失步。

d、T313设置的过大，UE要较长时间才能察觉RL下行失步，此时间内相关资源无法及时释放，也无法发起恢复操作或响应新的资源建立请求。

e、T313设置的过小，很可能造成对RL偶而的闪断过于敏感，从而导致频繁对本可以迅速自我恢复的RL上报CELL UPDATE消息，造成系统不必要的消息处理和流程开销。

f、一般设置为3，单位为S2、N313计数器：a、N313表示连接模式下UE从L1层收到连续失步指示的最大次数，在SIB1中广播b、N313设置的越大，UE对RL失步的判断就越不敏感，可能造成本来不可用的RL迟迟不能被上报RL失步进而无法触发后续的恢复或重建操作c、N313设置的越小，越可以保证RL传输的可靠性，但相应的也会增加可恢复性RL闪断的误判，从而可能导致UE频繁的上报原因值为RL FAILURE的CELL UPDATE 消息；d、一般设置为10，单位为次；3、T314定时器：a、当RL下行失步满足无线链路失败准则，UE发送了原因值为RL FAILURE的CELL UPDATE消息后，若当前存在与T314定时器关联的无线承载，则UE需要启动T314定时器。

当小区更新过程完成后停止T314。

b、在业务对应的T314超时之前，如果由CELL UPDATE CONFIRM配置的无线链路建不成功，则还可以重发CELL UPDATE消息，进行无线链路的重建(重发CELL UPDATE消息和等待响应的保护机制由T302和N302联合完成)，基于此目的，配置T314应大于T302×N302。

1.1 4.5.1 切换正常流程同频切换同时支持同eNodeB切换，同MME的异eNodeB切换，跨MME的异eNodeB切换场景。

对于后两种场景依据eNodeB间是否建立X2接口，切换信令流程略有不同。

图4-2 同MME异eNodeB间切换流程同MME异eNodeB间的同频切换信令流程如图4-2所示：1.在无线承载建立时，源eNodeB下发RRC Connection Reconfiguration至UE，其中包含source eNodeB 配置的Measurement Configuration消息，用于控制UE连接态的测量过程。

2.UE根据测量结果上报Measurement Report。

3.源eNodeB根据测量报告进行切换决策。

4.当源eNodeB决定切换后，源eNodeB发出HandoverRequest消息给目标eNodeB，通知目标eNodeB准备切换。

5.目标eNodeB进行准入判断，若判断为资源准入，再由目标eNodeB依据EPS的QoS信息执行准入控制。

6.目标eNodeB在L1/L2准备切换并对源eNodeB发送HANDOVER REQUESTACKNOWLEDGE消息。

1.2 报告配置(A1至A5 B1至B2)事件触发上报是3GPP 36.331协议中为切换测量与判决定义的一个概念。

报告配置包含相应事件的相关参数。

目前eNodeB应用以下事件触发相应动作：●事件A1表示服务小区质量高于一定门限，当满足事件触发条件时UE便上报测量报告，eNodeB停止异频/异系统测量。

但在基于频率优先级的切换中，事件A1用于启动异频测量。

●事件A2表示服务小区质量低于一定门限，当满足事件触发条件时UE便上报测量报告，eNodeB启动异频/异系统测量。

但在基于频率优先级的切换中，事件A2用于停止异频测量。

●事件A3表示同频/异频邻区质量相比服务小区质量高出一定门限，当满足事件触发条件的小区信息被上报时，源eNodeB启动同频/异频切换请求。

一、接入类定时器1.初始接入流程说明主要受T300、T302定时器的影响：UE RRC连接建立请求消息是由UE的RRC层发起，并向MAC层发出随机接入指示以后，启动T300定时器，接收到RRCConnection Setup消息或RRC Connection Reject 消息，或NAS层指示终止RRC连接建立时停止;如果T300超时，则通知上层RRC连接建立失败, UE转入空闲模式。

网络在RRC连接拒绝时,会在RRC Connection Reject消息中同时向UE指示等待时间（T302时长），UE需等待T302指示的时间后，再发起下一次RRC连接建立流程。

2.定时器参数介绍①T300【功能描述】该参数表示UE侧控制RRC connectionestablishment过程的定时器。

在UE发送RRCConnectionRequest后启动。

在超时前如果：1.UE收到RRCConnectionSetup或RRCConnectionReject；2.触发Cell-reselection过程；3.NAS层终止RRC connection establishment过程。

则定时器停止。

如定时器超时，则UE重置MAC层、释放MAC层配置、重置所有已建立RBs（Radio Bears）的RLC实体。

并通知NAS层RRCconnection establishment失败。

【对网络质量的影响】增加该参数的取值，可以提高UE的RRC connectionestablishment过程中随机接入的成功率。

但是，当UE选择的小区信道质量较差或负载较大时，可能增加UE的无谓随机接入尝试次数。

减少该参数的取值，当UE选择的小区信道质量较差或负载较大时，可能减少UE的无谓随机接入尝试次数。

但是，可能降低UE的RRCconnection establishment过程中随机接入的成功率。

【取值范围】ENUMERATED { ms100, ms200, ms300, ms400, ms600, ms1000,ms1500,ms2000}【取值建议】1000ms②T302【功能描述】T302用于控制eUTRAN拒绝UE的RRC连接建立到UE下一次发起RRC连接建立过程的时间。

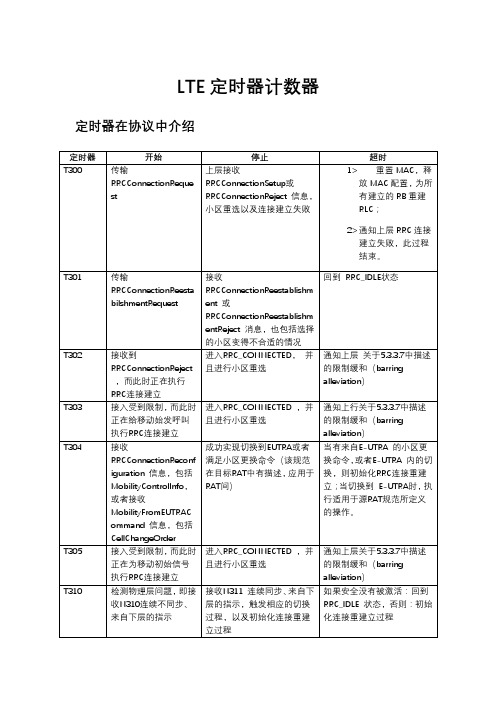

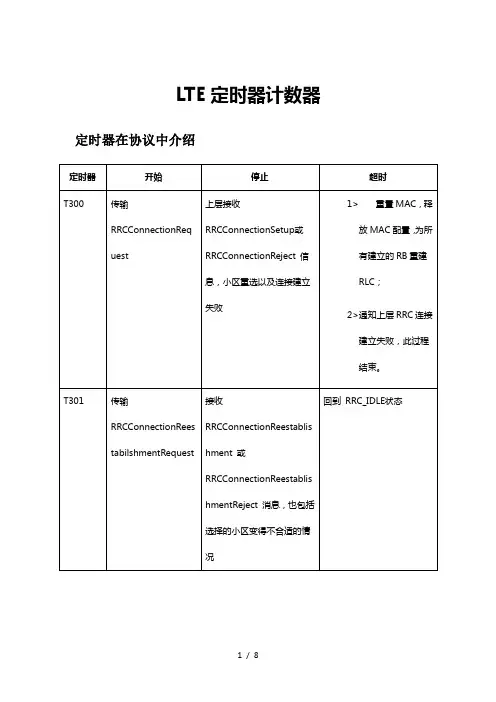

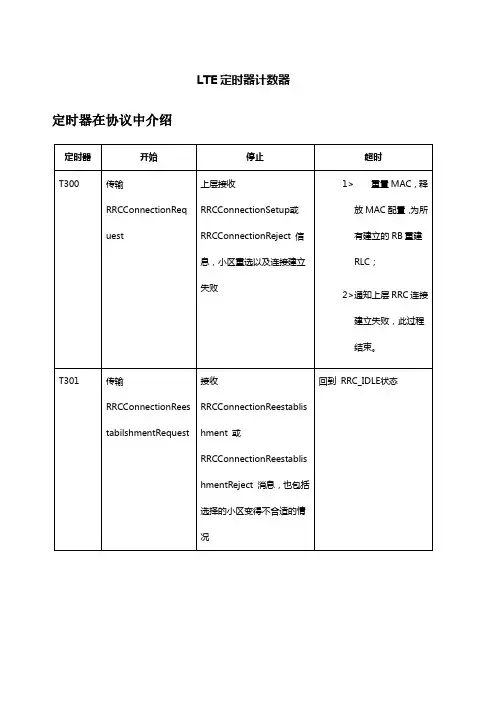

LTE定时器计数器定时器在协议中介绍常用定时器介绍1、T300和N300（RRC连接建立定时器）启动：UE在发送RRCConnectionRequest时启动此定时器。

关闭：定时器超时前，收到RRCConnectionSetup或者RRCConnectionReject后关闭此定时器。

定时器超时后，若RRCConnectionRequest消息的重发次数小于常量N300，则重发RRCConnectionRequest，否则进入空闲模式。

取值范围：T300：MS100_T300(100毫秒), MS200_T300(200毫秒), MS300_T300(300毫秒), MS400_T300(400毫秒), MS600_T300(600毫秒), MS1000_T300(1000毫秒), MS1500_T300(1500毫秒), MS2000_T300(2000毫秒)N300范围为0-7建议值：T300：MS200_T300(200毫秒)N300建议3设置建议：T300的设置应结合UE，EUTRAN处理时延以及传播时延考虑，T300设置越大，UE等待时间越长，N300设置越大，RRC连接建立可能性越高，同时用于RRC连接建立的时间也可能越长，有可能出现某个UE反复尝试接入和发送连接建立请求，而对其他用户造成较强的干扰情况。

2、T301和N301（RRC连接重建定时器）启动：UE在发送RRCConnectionReestabilshmentRequest时启动该定时器。

关闭：如果UE收到RRCConnectionReestablishment或者RRCConnectionReestablishmentReject或者被选择小区变成不适合小区，则停止该定时器。

取值范围：T301：MS100_T300(100毫秒), MS200_T300(200毫秒), MS300_T300(300毫秒), MS400_T300(400毫秒), MS600_T300(600毫秒), MS1000_T300(1000毫秒), MS1500_T300(1500毫秒), MS2000_T300(2000毫秒)N301范围为0-7建议值：T301：MS200_T300(200毫秒)N301建议3设置建议：取值过大，则会导致RRC重新连接的时间过长，影响用户感知；取值过小则会影响接入成功率。

LTE定时器计数器定时器在协议中介绍常用定时器介绍1、T300和N300（RRC连接建立定时器）启动：UE在发送RRCConnectionRequest时启动此定时器。

关闭：定时器超时前，收到RRCConnectionSetup或者RRCConnectionReject后关闭此定时器。

定时器超时后，若RRCConnectionRequest消息的重发次数小于常量N300，则重发RRCConnectionRequest，否则进入空闲模式。

取值范围：T300：MS100_T300(100毫秒), MS200_T300(200毫秒), MS300_T300(300毫秒), MS400_T300(400毫秒), MS600_T300(600毫秒), MS1000_T300(1000毫秒),MS1500_T300(1500毫秒), MS2000_T300(2000毫秒)N300范围为0-7建议值：T300：MS200_T300(200毫秒)N300建议3设置建议：T300的设置应结合UE，EUTRAN处理时延以及传播时延考虑，T300设置越大，UE 等待时间越长，N300设置越大，RRC连接建立可能性越高，同时用于RRC连接建立的时间也可能越长，有可能出现某个UE反复尝试接入和发送连接建立请求，而对其他用户造成较强的干扰情况。

2、T301和N301（RRC连接重建定时器）启动：UE在发送RRCConnectionReestabilshmentRequest时启动该定时器。

关闭：如果UE收到RRCConnectionReestablishment或者RRCConnectionReestablishmentReject或者被选择小区变成不适合小区，则停止该定时器。

取值范围：T301：MS100_T300(100毫秒), MS200_T300(200毫秒), MS300_T300(300毫秒),MS400_T300(400毫秒), MS600_T300(600毫秒), MS1000_T300(1000毫秒),MS1500_T300(1500毫秒), MS2000_T300(2000毫秒)N301范围为0-7建议值：T301：MS200_T300(200毫秒)N301建议3设置建议：取值过大，则会导致RRC重新连接的时间过长，影响用户感知；取值过小则会影响接入成功率。

LTE常用定时器参数介绍LTE（Long Term Evolution）是一种移动通信技术，它采用OFDMA （Orthogonal Frequency Division Multiple Access）和MIMO（Multiple Input Multiple Output）等技术来提供更高的数据速率和更好的性能。

在LTE中，定时器参数是一组用于控制各种定时器操作的参数。

本文将介绍LTE中常用的定时器参数。

1. T300：这是一种RRC（Radio Resource Control）连接建立定时器。

在LTE网络中，用户设备（UE）通过RRC连接与基站进行通信。

T300定时器用于监视RRC连接请求的重传。

如果在T300定时器过期之前，UE没有收到上行消息的确认，那么UE将重新发送RRC连接请求。

2.T301：这也是一种RRC连接建立定时器。

T301定时器用于监视UE在等待重发的RRC连接请求期间是否应该尝试重新建立连接。

如果T301定时器过期，UE将发送RRC连接请求给其他基站。

3.T302：这是一种RRC连接重配置定时器。

在LTE网络中，UE通过RRC连接接收基站的配置信息。

T302定时器用于监视UE等待RRC连接重配置的时间。

如果定时器过期，UE将重新发送RRC连接请求。

4.T304：这是一种RRC连接重配置更新定时器。

T304定时器用于监视UE等待RRC连接重配置更新的时间。

如果定时器过期，UE将重启RRC连接重新配置过程。

5.T311：这是一种RRC连接释放定时器。

T311定时器用于监视UE在接收RRC连接释放命令后等待释放并重新建立连接的时间。

如果定时器过期，UE将尝试重新建立连接。

6.T319：这是一种用户随机接入过程定时器。

T319定时器用于监视UE等待随机接入过程的时间。

如果定时器过期，UE将停止随机接入过程并进行其他操作。

7.T3000：这是一种UE在等待调度的时间间隔。

T3000定时器用于监视UE在接收数据调度前等待的时间。

LTE定时器计数器定时器在协议中介绍常用定时器介绍1、T300和N300（RRC连接建立定时器）启动：UE在发送RRCConnectionRequest时启动此定时器。

关闭：定时器超时前，收到RRCConnectionSetup或者RRCConnectionReject后关闭此定时器。

定时器超时后，若RRCConnectionRequest消息的重发次数小于常量N300，则重发RRCConnectionRequest，否则进入空闲模式。

取值范围：T300：MS100_T300(100毫秒), MS200_T300(200毫秒), MS300_T300(300毫秒), MS400_T300(400毫秒), MS600_T300(600毫秒), MS1000_T300(1000毫秒), MS1500_T300(1500毫秒), MS2000_T300(2000毫秒)N300范围为0-7建议值：T300：MS200_T300(200毫秒)N300建议3设置建议：T300的设置应结合UE，EUTRAN处理时延以及传播时延考虑，T300设置越大，UE等待时间越长，N300设置越大，RRC连接建立可能性越高，同时用于RRC连接建立的时间也可能越长，有可能出现某个UE反复尝试接入和发送连接建立请求，而对其他用户造成较强的干扰情况。

2、T301和N301（RRC连接重建定时器）启动：UE在发送RRCConnectionReestabilshmentRequest时启动该定时器。

关闭：如果UE收到RRCConnectionReestablishment或者RRCConnectionReestablishmentReject或者被选择小区变成不适合小区，则停止该定时器。

取值范围：T301：MS100_T300(100毫秒), MS200_T300(200毫秒), MS300_T300(300毫秒), MS400_T300(400毫秒), MS600_T300(600毫秒), MS1000_T300(1000毫秒), MS1500_T300(1500毫秒), MS2000_T300(2000毫秒)N301范围为0-7建议值：T301：MS200_T300(200毫秒)N301建议3设置建议：取值过大，则会导致RRC重新连接的时间过长，影响用户感知；取值过小则会影响接入成功率。

LTE定时器计数器定时器在协议中介绍常用定时器介绍1、T300和N300（RRC连接建立定时器）启动：UE在发送RRCConnectionRequest时启动此定时器。

关闭：定时器超时前，收到RRCConnectionSetup或者RRCConnectionReject后关闭此定时器。

定时器超时后，若RRCConnectionRequest消息的重发次数小于常量N300，则重发RRCConnectionRequest，否则进入空闲模式。

取值范围：T300：MS100_T300(100毫秒), MS200_T300(200毫秒), MS300_T300(300毫秒), MS400_T300(400毫秒), MS600_T300(600毫秒), MS1000_T300(1000毫秒), MS1500_T300(1500毫秒),MS2000_T300(2000毫秒)N300范围为0-7建议值：T300：MS200_T300(200毫秒)N300建议3设置建议：T300的设置应结合UE，EUTRAN处理时延以及传播时延考虑，T300设置越大，UE等待时间越长，N300设置越大，RRC连接建立可能性越高，同时用于RRC连接建立的时间也可能越长，有可能出现某个UE反复尝试接入和发送连接建立请求，而对其他用户造成较强的干扰情况。

2、T301和N301（RRC连接重建定时器）启动：UE在发送RRCConnectionReestabilshmentRequest时启动该定时器。

关闭：如果UE收到RRCConnectionReestablishment或者RRCConnectionReestablishmentReject或者被选择小区变成不适合小区，则停止该定时器。

取值范围：T301：MS100_T300(100毫秒), MS200_T300(200毫秒), MS300_T300(300毫秒), MS400_T300(400毫秒), MS600_T300(600毫秒), MS1000_T300(1000毫秒), MS1500_T300(1500毫秒),MS2000_T300(2000毫秒)N301范围为0-7建议值：T301：MS200_T300(200毫秒)N301建议3设置建议：取值过大，则会导致RRC重新连接的时间过长，影响用户感知；取值过小则会影响接入成功率。
