实训十RIPOSPF动态路由协议的配置

RIP动态路由协议配置过程动态路由协议是计算机网络中常见的一种路由协议，它可以实现路由器之间的自动路由选择和转发，提高网络的可靠性和稳定性。

本文将介绍RIP动态路由协议的配置过程，以帮助读者更好地了解和应用该协议。

RIP动态路由协议是一种基于距离向量的路由协议，它遵循“最小花费”原则，即将数据包转发到目标地址的最小代价路径。

该协议可以通过路由表来计算出最小代价路径，并将这些路径广播到整个网络中，以提高路由选择的准确性和速度。

1. 确定RIP协议版本RIP协议有两个版本，分别是RIP v1和RIP v2，它们的主要区别在于路由更新报文的格式和支持的地址类型。

RIP v1只支持IPv4地址，而RIP v2支持IPv4和IPv6地址，并且可以使用多播地址进行路由更新广播。

在进行RIP协议的配置时，必须确定所要使用的版本号。

2. 配置RIP路由器IDRIP路由器ID是一个32位的整数，它用于标识RIP路由器。

通常情况下，路由器ID 会自动从路由器接口的IP地址中派生出来，但是也可以手动配置。

在手动配置时，必须确保路由器ID在整个网络中唯一。

RIP网络是指RIP协议所要管理的网络。

在配置RIP路由器时，必须将其连接的每个网络都添加到RIP网络表中。

RIP网络表中包含每个网络的IP地址和子网掩码。

对于RIP v2协议，还可以指定网络的标识符和路由器ID。

4. 配置RIP传播方式RIP协议有两种传播方式，分别是广播和组播。

在广播方式中，路由器将路由更新广播到所有与其相连的网络中；而在组播方式中，路由器将路由更新通过多播地址发送到网络中的所有RIP路由器。

在进行RIP协议的配置时，必须选择合适的传播方式以确保路由更新的有效性和效率。

在RIP协议的配置中，还需要将每个路由器接口设置为RIP协议。

通过这种方式，路由器可以对接口上的数据包进行路由选择，并将更新发送到相应的网络中。

在进行RIP协议的配置时，必须为每个接口设置正确的IP地址和子网掩码，并确认其状态正常。

网络路由协议配置实验报告实验目的1.把握RIP动态路由协议的配置和测试方式。

2.把握OSPF路由协议配置和测试方式。

实验原理动态路由协议动态路由是网络中的路由器之间彼此通信，传递路由信息，利用收到的路由信息更新路由器表的进程。

它能实时地适应网络结构的转变。

若是路由更新信息说明发生了网络转变，路由选择软件就会从头计算路由，并发出新的路由更新信息。

这些信息通过各个网络，引发各路由重视新启动其路由算法，并更新各自的路由表以动态地反映网络拓扑转变。

动态路由适用于网络规模大、网络拓扑复杂的网络。

固然，各类动态路由协议会不同程度地占用网络带宽和CPU资源。

依照是不是在一个自治域内部利用，动态路由协议分为内部网关协议（IGP）和外部网关协议（EGP）。

那个地址的自治域指一个具有统一治理机构、统一路由策略的网络。

自治域内部采纳的路由选择协议称为内部网关协议，经常使用的有RIP、OSPF；外部网关协议要紧用于多个自治域之间的路由选择，经常使用的是BGP和BGP-4。

RIP1RIP1是一种内部网关协议。

RIP1要紧用在利用同类技术与大小适度的网络。

因此通过速度转变不大的接线连接，RIP1比较适用于简单的校园网和区域网，但并非适用于复杂网络的情形。

RIP1特点：1.仅和相邻的路由器互换信息。

若是两个路由器之间的通信不通过另外一个路由器，那么这两个路由器是相邻的。

RIP1协议规定，不相邻的路由器之间不互换信息。

2.路由器互换的信息是当前本路由器所明白的全数信息。

即自己的路由表。

3.按固按时刻互换路由信息，如，每隔30秒，然后路由器依照收到的路由信息更新路由表。

4. RIP1消息通过广播地址进行发送，利用UDP 协议的520端口。

5. RIP1是一种有类路由协议，不支持不持续子网设计。

RIP1的气宇制度：距离确实是通往目的站点所需通过的链路数，取值为1~15，数值16表示无穷大。

RIP2RIP2由RIP1 而来，属于RIP1 协议的补充协议，具有RIP1协议的大体特性。

举例说明rip路由协议的配置过程一、RIP路由协议的配置过程1.首先在RIP路由器上启动RIP协议：在RIP路由器上，输入'router rip'命令来启动RIP协议；2.配置路由器的网络号：在RIP路由器上，输入'network xxx.xxx.xxx.xxx'命令，其中“xxx.xxx.xxx.xxx”是指要使用RIP 协议的网络的网络号；3.设置其他RIP路由器的网络号：在RIP路由器上，输入'network xxx.xxx.xxx.xxx'命令，其中“xxx.xxx.xxx.xxx”是指要使用RIP 协议的其他RIP路由器的网络号；4.指定RIP版本：在RIP路由器上，输入'version x'命令，其中“x”是指要使用的RIP版本（可以是2、1或其他）；5.设置路由更新时间间隔：在RIP路由器上，输入'update x'命令，其中“x”是指每隔多长时间发送一次RIP更新报文，x为单位是秒；6.设置路由更新范围：在RIP路由器上，输入'default-metric x'命令，其中'x'是指一个路由的距离，也就是被路由器认定为可达的路由的距离；7.使用认证信息：在RIP路由器上，输入'authentication key (key-id) xxx'命令，其中“key-id”是指认证信息的标识符，“xxx”是指加密的认证信息；8.保存配置：在RIP路由器上，输入'write'命令即可保存这些配置；9.使用指令验证配置：在RIP路由器上，输入'showrunning-config'命令可以查看目前RIP路由器配置的详细信息。

以上就是关于RIP路由协议的配置过程。

在配置RIP路由协议的时候，一定要注意每一步的步骤，以便确保正确的路由配置。

计算机网络技术实践实验报告实验名称：和路由协议的配置及协议流程姓名：学号：实验日期：年月日实验报告日期：年月日报告退发：（订正、重做）一、环境（详细说明运行的操作系统，网络平台，网络拓扑图）●操作系统：●网络平台：仿真平台●网络拓扑：二、实验目的三、实验内容及步骤（包括主要配置流程，重要部分需要截图）:1.设计网拓扑2.配置地址以配置的的地址为例：配置完后，输入命令打开端口。

类似的配置完一共个端口的地址。

3.配置路由协议：以配置的路由协议为例：4.配置的默认路由，以为例：5.配置完成后，测试从到网络中各个节点的连通情况：a)到：b)到：c)到：d)到：e)到：f)到：6.打开调试模式：以为例：不久之后接收到发来的路由信息：同时，也在向周围路由器发送路由信息：从上图中我们路由器从端口发送路由信息告诉，到网络需要两跳，到网络需要一跳，到网络需要两跳。

通过计算从各个端口接收到的路由信息，需要到各个网络的最优路径之后，也会向外发出路由信息。

如上图所示，把路由信息从端口发出。

他告诉这个端口另一端所连的设备，到网络需要一跳，到网络需要两跳，到网路需要一跳。

收到这个路由信息的设备也会根据这个路由信息来计算自己到各个网络的最优路径。

通过获得的路由信息不难看出协议的工作过程：每个路由器都维护这一张路由表，这张路由表中写明了网络号、到该网络的最短路径（实验中的路径长短由跳数来衡量）以及转发的出口。

路由器会周期性得向周围路由器发送自己的路由表，同时也会接受周围路由器发来的路由表，以此来刷新自己的路由器，适应网络拓扑变化。

路由器在收到路由信息之后会根据某些路由算法、收到的路由信息和原先自己的路由表来计算到达各个网络最优的转发路径（即下一跳的出口），这便是距离矢量路由算法的工作过程。

7.在控制台中关闭路由器后（以此来改变网络拓扑），开始收到不可达的路由刷新报文：一段时间后，的路由表被刷新：重新打开一段时间后，路由表被刷新：解释：在路由器下线之后，邻居路由器将会长时间收不到，方向过来的路由信息，一段时间后，路由表会被重新计算。

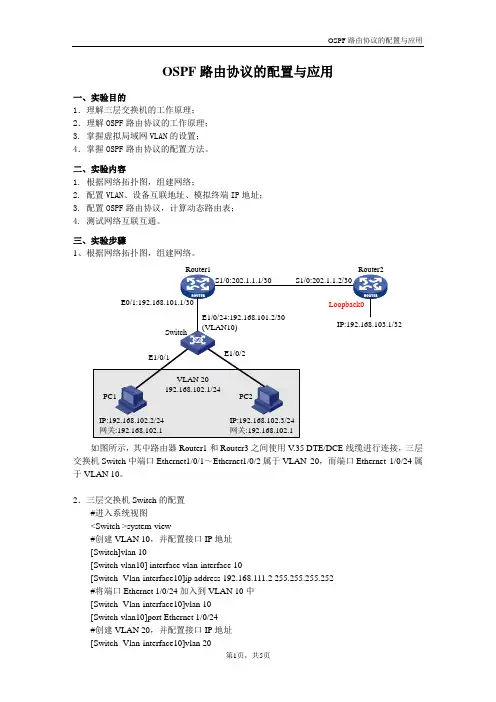

OSPF路由协议的配置与应用一、实验目的1．理解三层交换机的工作原理；2．理解OSPF路由协议的工作原理；3. 掌握虚拟局域网VLAN的设置；4．掌握OSPF路由协议的配置方法。

二、实验内容1. 根据网络拓扑图，组建网络；2. 配置VLAN、设备互联地址、模拟终端IP地址；3. 配置OSPF路由协议，计算动态路由表；4. 测试网络互联互通。

三、实验步骤1、根据网络拓扑图，组建网络。

如图所示，其中路由器Router1和Router3之间使用V.35 DTE/DCE线缆进行连接，三层交换机Switch中端口Ethernet1/0/1～Ethernet1/0/2属于VLAN 20，而端口Ethernet 1/0/24属于VLAN 10。

2．三层交换机Switch的配置#进入系统视图<Switch >system-view#创建VLAN 10，并配置接口IP地址[Switch]vlan 10[Switch-vlan10] interface vlan-interface 10[Switch -Vlan-interface10]ip address 192.168.111.2 255.255.255.252#将端口Ethernet 1/0/24加入到VLAN 10中[Switch -Vlan-interface10]vlan 10[Switch-vlan10]port Ethernet 1/0/24#创建VLAN 20，并配置接口IP地址[Switch -Vlan-interface10]vlan 20[Switch-vlan20]interface vlan-interface 20[Switch –Vlan-interface20]ip address 192.168.112.1 255.255.255.0 #将端口Ethernet 1/0/1～1/0/2加入到VLAN 20中[Switch –Vlan-interface20]vlan 20[Switch-vlan20] port Ethernet 1/0/1 to Ethernet 1/0/2#退出VLAN视图，进入系统视图[Switch-vlan20]quit#配置交换机Router-ID[Switch]router id 1.1.1.1#创建OSPF进程并进入OSPF视图[Switch]ospf#在OSPF视图下创建区域0并进入区域视图[Switch-ospf-1]area 0#指定属于该区域的接口网段[Switch-ospf-1]network 192.168.111.0 0.0.0.3[Switch-ospf-1]network 192.168.112.0 0.0.0.2553．路由器Router1的配置#进入系统视图<Router1>system-view#配置端口Ethernet 0/1的IP地址[Router1]interface ethernet 0/1[Router1-Ethernet0/1]ip address 192.168.111.1 255.255.255.252#配置端口Serial 1/0的IP地址[Router1-Ethernet0/1]interface serial 1/0[Router1-Serial1/0]ip address 202.1.1.1 255.255.255.252#配置路由器Router-ID[Router1-Serial1/0]quit[Router1]router id 2.2.2.2#创建OSPF进程并进入OSPF视图[Router1]ospf#在OSPF视图下创建区域0并进入区域视图[Router1-ospf-1]area 0#指定属于该区域的接口网段[Router1-ospf-1-area-0.0.0.0]network 192.168.111.0 0.0.0.3[Router1-ospf-1-area-0.0.0.0]network 202.1.1.0 0.0.0.34．路由器Router2的配置#进入系统视图<Router2>system-view#配置以太网接口0/1的IP地址[Router2]interface loopback 0[Router2-Loopback0]ip address 192.168.113.1 255.255.255.255#配置端口Serial 1/0的IP地址[Router2]interface serial 1/0[Router2-Serial1/0]ip address 202.1.1.2 255.255.255.252#配置路由器Router-ID[Router2-Serial1/0]quit[Router2]router id 3.3.3.3#创建OSPF进程并进入OSPF视图[Router2]ospf#在OSPF视图下创建区域0并进入区域视图[Router2-ospf-1]area 0#指定属于该区域的接口网段[Router2- ospf-1-area-0.0.0.0]network 202.1.1.0 0.0.0.3 [Router2- ospf-1-area-0.0.0.0]network 192.168.113.0 05．实验结果验证1) 查看三层交换机Switch的路由表[Switch] display ip routing-tableRouting Tables: PublicDestinations :8 Routes : 82) 查看路由器Router1的路由表[Router1] display ip routing-tableRouting Tables: PublicDestinations : 9 Routes : 93) 查看路由器Router2的路由表[Router2] display ip routing-tableRouting Tables: PublicDestinations : 9 Routes : 94) 在PC1的“命令提示符”下输入ping 192.168.103.2，结果如图4-15所示；反之，从PC3同样可以ping通PC1和PC2。

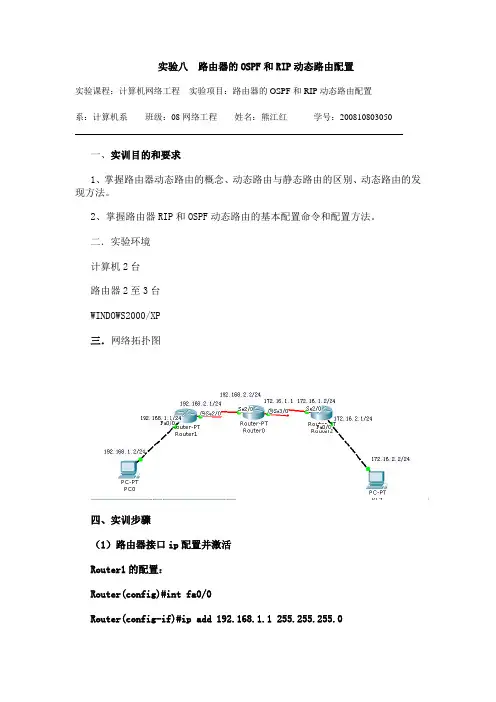

实验八路由器的OSPF和RIP动态路由配置实验课程：计算机网络工程实验项目：路由器的OSPF和RIP动态路由配置系：计算机系班级：08网络工程姓名：熊江红学号：200810803050一、实训目的和要求1、掌握路由器动态路由的概念、动态路由与静态路由的区别、动态路由的发现方法。

2、掌握路由器RIP和OSPF动态路由的基本配置命令和配置方法。

二．实验环境计算机2台路由器2至3台WINDOWS2000/XP三．网络拓扑图四、实训步骤（1）路由器接口ip配置并激活Router1的配置：Router(config)#int fa0/0Router(config-if)#ip add 192.168.1.1 255.255.255.0Router(config-if)#no shutRouter(config-if)#exitRouter(config)#int s2/0Router(config-if)#ip add 192.168.2.1 255.255.255.0 Router(config-if)#no shutRouter0的配置：Router(config)#interface Serial2/0Router(config-if)#ip address 192.168.2.2 255.255.255.0 Router(config-if)#no shutRouter(config)#int s3/0Router(config-if)#ip add 172.16.1.1 255.255.255.0 Router(config-if)#Router(config-if)#no shutRouter2的配置：Router(config)#int s2/0Router(config-if)#ip add 172.16.1.2 255.255.255.0 Router(config-if)#no shutRouter(config)#int fa0/0Router(config-if)#Router(config-if)#ip add 172.16.2.1 255.255.255.0 Router(config-if)#no shut（2）路由器同步串行端口的同步时钟频率配置Router(config-if)#clock rate 56000Router(config-if)#clock rate 56000Router(config-if)#clock rate 56000Router(config-if)#clock rate 56000（3）配置OSPF协议Router(config)#router ospf 10Router(config-router)#network 192.168.1.0 0.0.0.255 area 0 Router(config-router)#network 192.168.2.0 0.0.0.255 area 0Router(config)#router ospf 10Router(config-router)#network 192.168.2.0 0.0.0.255 area 0 Router(config-router)#network 172.16.1.0 0.0.0.255 area 1Router(config)#router ospf 10Router(config-router)#network 172.16.1.0 0.0.0.255 area 1 Router(config-router)#network 172.16.1.0 0.0.0.255 area 1运行实验结果。

RIP协议配置RIP（Routing Information Protocol）是一种基于距离向量的动态路由协议，用于在互联网中的各个路由器之间交换路由信息。

本文将介绍如何配置RIP协议，并进行详细的步骤说明。

1. RIP协议概述RIP协议是一种基于距离向量的路由选择协议，其工作原理是通过交换路由表信息来实现路由选择。

RIP使用跳数（hop count）作为度量标准，每经过一个路由器，跳数加一，默认最大跳数为15。

RIP协议具有简单、易于配置和实现的特点，但由于其距离度量方式简单，适用于小型网络环境。

2. RIP协议配置步骤步骤1：进入路由器配置模式首先，需要通过终端或远程连接工具登录到待配置RIP协议的路由器。

然后，进入路由器的配置模式，可以使用以下命令：enableconfigure terminal步骤2：启用RIP协议接下来，需要启用RIP协议，并指定要使用的版本。

RIP协议有两个版本：RIPv1和RIPv2。

RIPv1是最早的版本，不支持无类别域间路由（CIDR）和VLSM （可变长度子网掩码），RIPv2支持这些功能。

要启用RIP协议并选择版本，可以使用以下命令：router ripversion 2步骤3：配置RIP协议的网络在步骤2中，已经启用了RIP协议并选择了版本。

接下来，需要配置RIP协议所应用的网络。

使用以下命令来配置RIP协议的网络：network <网络地址>其中，“”是指要应用RIP协议的网络地址。

步骤4：配置RIP协议的路由器IDRIP协议需要为每个路由器指定一个唯一的路由器ID。

路由器ID可以是路由器的回环接口IP地址，也可以是其他可用的IP地址。

使用以下命令来配置RIP协议的路由器ID：router-id <路由器ID>其中，“”是指要配置的路由器ID。

步骤5：保存配置并退出完成以上配置后，需要保存配置并退出配置模式。

使用以下命令保存配置并退出配置模式：exitwrite3. 验证RIP协议配置完成RIP协议的配置后，可以通过一些命令来验证配置的正确性。

西安电子科技大学计算机网络实验课程实验报告实验名称 RIP协议原理及配置通信工程学院班Array姓名学号同作者实验日期 2020 年 4 月 5 日一、实验目的1.1掌握动态路由协议的作用及分类1.2掌握距离矢量路由协议的简单工作原理1.3掌握RIP协议的基本特征1.4熟悉RIP的基本工作过程二、实验所用仪器（或实验环境）实验所使用软件为 Cisco Packet Tracer。

三、实验基本原理及步骤（或方案设计及理论计算）3.1动态路由协议概述路由协议是运行在路由器上的软件进程，与其他路由器上相同路由协议之间交换路由信息，学习非直连网络的路由信息，加入路由表。

并且在网络拓扑结构变化时自动调整，维护正确的路由信息。

图一动态路由协议前面提到，路由器之间的路由信息交换是基于路由协议实现的。

交换路由信息的最终目的在于形成路由转发表，进而通过此表找到一条数据交换的“最佳”路径。

每一种路由算法都有其衡量“最佳”的一套原则。

大多数算法使用一个量化的参数来衡量路径的优劣，一般说来，参数值越小，路径越好。

该参数可以通过路径的某一特性进行计算，也可以在综合多个特性的基础上进行计算，几个比较常用的特征是：n 路径所包含的路由器结点数（hop count）n 网络传输费用（cost）n 带宽（bandwidth）n 延迟（delay）n 负载（load）n 可靠性（reliability）n 最大传输单元MTU（maximum transmission unit）依据路由器间交换路由信息的内容及路由算法，将路由协议分为：距离-矢量路由协议和链路状态路由协议。

距离-矢量路由协议 ( 如RIP )定期广播整个路由信息易形成路由环路收敛慢链路状态路由协议（如OSPF）收集网络拓扑信息，运行协议算法计算最佳路由根本解决路由环路问题收敛快图二距离-矢量路由协议图二链路状态路由协议3.2RIP协议概述RIP（Routing Information Protocol）路由信息协议最早的动态路由协议，基于距离矢量算法实现使用UDP报文来交换路由信息以跳数多少选择最优路由RIPv1协议报文不携带掩码信息3.3路由回路及解决办法定义最大跳数水平分割（Split Horizon）毒性逆转（Poisoned Reverse）触发更新(Triggered Update)Hold－Down 定时器3.4RIP的配置关于RIP的配置步骤如下：开启RIP路由功能（路由进程）：Router(config)#router rip宣告相关网段：Router(config-router)# network network wildmask 请注意：掩码是用反码的形式。

RIP路由协议基本配置RIP（Routing Information Protocol）是一种距离向量路由协议，被广泛应用于小型网络中。

RIP基于Bellman-Ford算法，使用距离作为路由选择的标准，根据每个路由器所知道的离开该路由器的最小跳数来选择最佳路径。

RIP协议的基本配置包括以下几个关键步骤：1.启用RIP协议在进行RIP协议配置之前，首先需要确认路由器上已经启用了RIP协议。

可以使用“show ip protocols”命令查看当前路由器是否启用了RIP协议。

2.配置RIP路由器IDRIP协议中的路由器ID是一个16位的标识符，用于区分不同的路由器。

配置RIP路由器ID可以使用“router rip”命令，然后使用“router-id”命令配置路由器ID。

3.配置RIP网络RIP协议使用网络地址来标识网络，因此需要配置RIP协议所在的网络。

使用“network”命令配置RIP网络。

例如，要将一个网络地址192.168.1.0/24添加到RIP路由表中，则可以使用“network192.168.1.0”命令。

4.配置RIP版本RIP协议有两个版本，RIPv1和RIPv2、RIPv1只支持IPv4，而RIPv2不仅支持IPv4，还支持更多高级功能，如VLSM（可变长度子网掩码）和认证等。

可以使用“version”命令配置RIP版本。

例如，要将RIP版本配置为RIPv2，则可以使用“version 2”命令。

5.配置RIP路由过滤有时，我们需要限制RIP路由的传播，可以使用路由过滤来实现。

可以使用“distribute-list”命令配置RIP路由的传播策略。

例如，要从RIP路由表中排除特定的网络地址，则可以使用“distribute-list out”命令。

6.配置RIP路由的默认跳数RIP协议中，路由的跳数是选择路由的重要指标。

默认情况下，每个RIP路由器在将路由信息传播给邻居时，将跳数加1，直到达到最大跳数。

路由器RIP动态路由配置路由器RIP动态路由配置：=================================================================1. 简介本文档旨在提供关于在路由器上配置RIP（RoutingInformation Protocol）动态路由的详细指导。

RIP是一种基于距离向量的路由协议，用于在网络中自动交换路由信息。

2. 确保路由器支持RIP动态路由在开始配置RIP动态路由之前，确保你的路由器支持RIP协议。

查阅路由器厂商提供的文档或联系技术支持来确认支持情况。

3. 确定网络拓扑在配置RIP动态路由之前，需了解网络的拓扑结构，包括不同网络设备的连接方式和IP地址分配情况。

4. 配置RIP动态路由4.1 配置路由器接口IP地址首先，为每个需要参与RIP动态路由的接口配置IP地址。

通过进入路由器的接口配置模式，为每个接口分配一个唯一的IP地址。

4.2 启用RIP协议进入全局配置模式并运行以下命令，以启用RIP协议：```router rip```4.3 添加网络使用以下命令，将需要动态路由的网络添加到RIP配置中：```network <network_address>```其中，<network_address>是需要添加的网络的IP地址。

4.4 配置其他RIP参数根据需要，可以配置其他RIP参数，如路由器ID、路由器版本等。

参考路由器的文档，运行适当的命令进行配置。

5. 验证RIP动态路由配置配置完成后，使用以下命令验证RIP动态路由是否正常工作：```show ip route```通过查看路由表中的信息，确认RIP动态路由已成功添加。

6. 附加功能和注意事项6.1 路由策略如果对特定的网络有特殊要求，可以在RIP配置中使用路由策略进行调整。

具体的配置方法可以在路由器文档中找到。

6.2 定期检查和维护定期检查RIP动态路由的运行状态，并根据需要进行调整和维护。

实验报告OSPF动态路由的配置一、实验目的学习理解OSPF协议的基本概念和原理，熟悉如何在路由器上进行OSPF协议的配置，了解动态路由的优势和使用场景。

二、实验设备及环境1.两台Cisco路由器，型号为CISCO 1941。

2.一台PC，用于通过远程终端软件进行配置。

三、实验步骤及结果1.配置基本网络环境在路由器上面配置基本网络，包括路由器的IP地址、掩码、路由器名称等。

2.配置OSPF协议OSPF协议是一种链路状态协议，通过洪泛算法计算网络拓扑，并为该拓扑分配最短路径，从而获得网络路由信息。

因此，在进行OSPF协议的配置时，需要比较细致的考虑网络拓扑结构和各个节点的IP地址等信息。

在路由器上进行OSPF协议的配置步骤如下：（1）进入路由器命令行界面，输入en命令进入enable模式。

（2）输入conf t命令进入全局配置模式。

（3）输入router ospf 1命令进入OSPF配置模式，其中的数字1表示一个process id，是用来识别一个ospf进程的唯一标志。

（4）输入network 192.168.1.0 0.0.0.255 area 0命令为第一个路由器添加一个网络，其中192.168.1.0是网络的IP地址，0.0.0.255是子网掩码，area 0表示这个网络为区域0。

同样的，我们可以为第二个路由器添加一个网络。

（5）保存配置命令为write memory。

3.查看OSPF协议的状态和路由表信息在路由器上可以通过show命令查看OSPF协议的状态和路由表信息，具体步骤如下：（1）输入en进入enable模式，再输入show ip protocols命令查看OSPF协议的状态。

（2）输入show ip route命令查看路由表信息，其中O表示该路由为OSPF路由。

四、实验结果分析通过以上步骤的配置，可以让两台路由器之间建立起OSPF协议的动态路由，它可以实现自动学习网络拓扑结构，获得最短路径并自动更新路由表信息，从而提高网络的可靠性和拓展性。

交换机动态路由RIPOSPF实验报告一、引言动态路由协议是计算机网络中的重要组成部分，它负责实现网络之间的路由选择和转发功能。

RIPOSPF（Routing Information Protocol Open Shortest Path First）动态路由协议是一种基于开放最短路径优先算法的协议，用于在交换机网络中实现动态路由功能。

本实验旨在通过搭建网络拓扑，配置RIPOSPF协议并进行实际测试，验证其性能和可行性。

二、实验环境1.硬件环境：使用3台交换机，每台交换机具有4个端口，用于连接不同网络设备。

2.软件环境：搭建基于RIPOSPF协议的动态路由实验环境，使用Tcl脚本进行配置和控制。

三、实验步骤1.网络拓扑设计根据实验需求，设计一个适当的网络拓扑，包括多台交换机和端设备，使其形成一个较复杂的网络结构。

确保每台交换机都能与其他交换机进行通信。

2.配置RIPOSPF协议在每个交换机上配置RIPOSPF协议，包括路由器ID、网络连接、接口地址等。

确保配置的信息准确无误。

3.启动RIPOSPF协议使用Tcl脚本进行RIPOSPF协议的启动和控制，确保协议能够正常运行。

观察控制台输出，确保没有错误消息。

4.测试网络连通性在实验环境中添加一些端设备，通过ping命令测试不同网络设备之间的连通性。

观察ping结果，验证RIPOSPF协议是否能够正确选择路由。

5.模拟故障状况在实验过程中，模拟网络故障，例如断开某个网络连接或关闭某台交换机。

观察RIPOSPF协议的表现，验证其具备故障恢复和自适应能力。

6.性能评估通过实际测试和观察，评估RIPOSPF协议在实验环境中的性能。

可以统计路由更新时间、网络收敛时间等指标，分析协议的可靠性和实用性。

四、实验结果与分析在本次实验中，成功搭建了基于RIPOSPF协议的动态路由网络，实现了交换机之间的路由选择和通信功能。

经过测试，RIPOSPF协议表现出较好的性能和稳定性。

rip路由协议配置实验小结RIP（Routing Information Protocol）路由协议是一种基于距离向量算法的动态路由协议，可用于IPv4网络中。

在本次实验中，我们学习了如何使用RIP协议进行路由配置。

我们需要了解RIP协议的基本原理。

RIP协议通过将路由表中的路由信息发送给相邻路由器，以便相邻路由器可以更新它们的路由表。

RIP协议使用跳数作为度量，即通过几个路由器可以到达目标网络。

RIP协议支持最多15个跳数，超过15个跳数的网络将被认为是不可达的。

接下来，我们需要了解RIP协议的配置方法。

具体步骤如下：1. 配置IP地址和子网掩码。

在路由器上配置IP地址和子网掩码，确保所有路由器都在同一个子网中。

2. 开启RIP协议。

在路由器上开启RIP协议，使用命令“router rip”进入RIP协议配置模式。

3. 配置网络。

使用命令“network 网络地址”将本地网络添加到RIP协议中。

4. 配置路由。

使用命令“ip route 目标网络地址子网掩码下一跳地址”配置路由。

5. 配置默认路由。

使用命令“ip route 0.0.0.0 0.0.0.0 下一跳地址”配置默认路由。

6. 保存配置。

使用命令“write”将配置保存到路由器中。

在实验中，我们使用Packet Tracer模拟器进行了RIP协议的配置。

我们配置了三台路由器R1、R2和R3，它们分别连接两个局域网。

具体配置如下：1. 配置IP地址和子网掩码。

我们将R1、R2和R3的IP地址分别设置为192.168.1.1/24、192.168.2.1/24和192.168.3.1/24，子网掩码均为255.255.255.0。

2. 开启RIP协议。

我们在R1、R2和R3上分别使用命令“router rip”进入RIP协议配置模式。

3. 配置网络。

我们在R1、R2和R3上分别使用命令“network 192.168.x.0”将本地网络添加到RIP协议中（其中x分别为1、2和3）。

一、实验目的1. 理解动态路由协议的基本原理和功能。

2. 掌握OSPF和RIP两种动态路由协议的配置方法。

3. 学会使用Packet Tracer软件进行网络拓扑搭建和配置。

4. 通过实验验证动态路由协议在网络通信中的应用。

二、实验环境1. 软件环境：Packet Tracer 7.22. 硬件环境：4台路由器、2台PC机、交换机等网络设备三、实验内容1. 网络拓扑搭建2. OSPF动态路由协议配置3. RIP动态路由协议配置4. 动态路由协议验证四、实验步骤1. 网络拓扑搭建（1）打开Packet Tracer软件，创建一个新的网络拓扑。

（2）在拓扑中添加4台路由器、2台PC机和交换机等设备。

（3）根据实验需求，配置设备端口和连接。

2. OSPF动态路由协议配置（1）在R1上创建环回接口，并配置IP地址192.168.1.1/24。

（2）在R2上创建环回接口，并配置IP地址192.168.2.1/24。

（3）在R3上创建环回接口，并配置IP地址192.168.3.1/24。

（4）在R4上创建环回接口，并配置IP地址192.168.4.1/24。

（5）在R1和R2之间建立OSPF邻居关系，并配置OSPF区域ID为0。

（6）在R2和R3之间建立OSPF邻居关系，并配置OSPF区域ID为0。

（7）在R3和R4之间建立OSPF邻居关系，并配置OSPF区域ID为0。

3. RIP动态路由协议配置（1）在R1上配置RIP协议，并指定192.168.1.0/24网段。

（2）在R2上配置RIP协议，并指定192.168.2.0/24网段。

（3）在R3上配置RIP协议，并指定192.168.3.0/24网段。

（4）在R4上配置RIP协议，并指定192.168.4.0/24网段。

4. 动态路由协议验证（1）在PC1上ping PC2的IP地址，验证RIP动态路由协议是否正常工作。

（2）在PC2上ping PC1的IP地址，验证RIP动态路由协议是否正常工作。

路由器的RIP路由协议配置方法路由器是计算机网络中的重要设备，用于在不同网络之间转发数据包。

路由器使用路由协议来确定数据包的最佳路径，其中RIP （Routing Information Protocol）是一种常用的动态路由协议之一。

本文将介绍路由器上配置RIP路由协议的方法。

一、了解RIP路由协议RIP是一种基于距离向量的路由协议，使用了跳数作为决策路径的指标。

它的工作原理是通过交换路由表信息，计算出到达目的网络的最佳路径，并定期更新路由表。

二、准备工作在配置RIP协议之前，需要确保路由器已经正确连接，并且可以访问配置命令行接口。

另外，确保你已经了解网络拓扑，包括各个网络接口的IP地址和子网掩码。

三、进入路由器的命令行界面使用合适的终端工具，如SecureCRT或PuTTY，通过串口或SSH 等方式连接到路由器。

输入正确的用户名和密码后，成功登录路由器操作系统。

四、进入全局配置模式在命令行界面下，输入以下命令，进入全局配置模式：```shellconfigure terminal```五、配置RIP路由协议输入以下命令，开始配置RIP路由协议：```shellrouter rip```六、配置本地接口在RIP配置模式下，输入以下命令，开始配置本地接口：```shellnetwork <本地网络地址>```其中，本地网络地址是指路由器所在的网络地址，可以使用子网掩码来指定具体的网络范围。

如果有多个本地接口，重复执行该命令配置其他接口。

七、设定版本号继续在RIP配置模式下，输入以下命令，设定RIP版本号：```shell```RIP支持两个版本，版本1和版本2。

版本2对于大规模网络更为高效，因此建议使用版本2。

八、跳数限制继续在RIP配置模式下，输入以下命令，设定跳数限制：```shellmaximum-paths 4```跳数限制是指最多允许的跳数数量，即经过的路由器数量。

根据网络规模和需求，可以调整跳数限制。

计算机网络技术实践实验报告实验名称:RIP 和OSPF 路由协议的配置及协议流程 姓 名： 实 验 日 期：2013年4月25日 学 号：实验报告日期：2013年5月1日 报 告 退 发： ( 订正 、 重做 )一.环境（详细说明运行的操作系统，网络平台，网络拓扑图）操作系统：Windows7网络平台：软件Dynamips 环境下的虚拟网络 网络拓扑图：网络10.0.0.0网络20.0.0.0网络30.0.0.0网络3.0.0.0二.实验目的1、在上一次实验的基础上实现RIP和OSPF路由协议2、自己设计网络物理拓扑和逻辑网段，并在其上实现RIP和OSPF协议3、通过debug信息详细描述RIP和OSPF协议的工作过程。

4、RIP协议中观察没有配置水平分割和配置水平分割后协议的工作流程；5、OSPF中需要思考为什么配置完成后看不到路由信息的交互？如何解决？三.实验内容及步骤（包括主要配置流程，重要部分需要截图）1、设计网络物理拓扑和逻辑网段，如上图2、修改拓扑文件autostart = false[localhost]port = 7200udp = 10000workingdir = ..\tmp\[[router R1]]image = ..\ios\unzip-c7200-is-mz.122-37.binmodel = 7200console = 3001npe = npe-400ram = 64confreg = 0x2102exec_area = 64mmap = falseslot0 = PA-C7200-IO-FEslot1 = PA-4Tf0/0 = PC1 f0/0s1/1 = R2 s1/0[[router R2]]image = ..\ios\unzip-c7200-is-mz.122-37.binmodel = 7200console = 3002npe = npe-400ram = 64confreg = 0x2102exec_area = 64mmap = falseslot0 = PA-C7200-IO-FEslot1 = PA-4Ts1/2 = R3 s1/1s1/3 = R4 s1/1[[router R3]]image = ..\ios\unzip-c7200-is-mz.122-37.bin model = 7200console = 3003npe = npe-400ram = 64confreg = 0x2102exec_area = 64mmap = falseslot0 = PA-C7200-IO-FEslot1 = PA-4Tf0/0 = PC2 f0/0[[router R4]]image = ..\ios\unzip-c7200-is-mz.122-37.bin model = 7200console = 3004npe = npe-400ram = 64confreg = 0x2102exec_area = 64mmap = falseslot0 = PA-C7200-IO-FEslot1 = PA-4Tf0/0 = PC3 f0/0[[router PC1]]model = 2621ram = 20image = ..\ios\unzip-c2600-i-mz.121-3.T.binmmap = Falseconfreg = 0x2102console = 3005[[router PC2]]model = 2621ram = 20image = ..\ios\unzip-c2600-i-mz.121-3.T.binmmap = Falseconfreg = 0x2102console = 3006[[router PC3]]model = 2621ram = 20image = ..\ios\unzip-c2600-i-mz.121-3.T.binmmap = Falseconfreg = 0x2102console = 30073、启动Dynamips,打开控制台并打开路由器和PC端口4、使用telnet 127.0.0.1登陆到各端口进行配置R1各端口的IP地址：R2各端口的IP地址：R3各端口IP地址：R4各端口IP地址：PC1各端口IP地址及默认静态路由：PC2各端口IP地址及默认静态路由：PC3各端口IP地址及默认静态路由：5、配置RIP协议R1：R2：R3：路由器R1的Show ip route信息：Debug信息：RIP协议为了避免在起始路由器和目的路由器之间的路径中出现回路，每条路经中跳数的最大值设定为15，当跳数的值达到16时，路径将被认定为无限远，同时目的路由器也将被认定为无法达到。
