摘要本文介绍了拔叉的加工工艺设计过程及其专用夹具设计过程。
通过本设计进一步了解了机械加工工艺设计过程的一般方法和步骤。
联系生产现场实际条件进行工艺方案的比较选择适当方案；掌握根据生产的要求设计专用机床夹具的方法；以及根据商业利益进行工艺方案的比较与技术经济分析。
本文内容包括：机械加工工艺的组成，工艺过程的作用，工艺规程的作用，工艺规程的设计原则，生产纲领的计算和生产类型的确定，毛坯的制造形式，制造工艺中基准的选择，零件的尺寸、形状误差和位置误差的分析，机械加工工艺路线的制定，各个工序的加工余量、工序尺寸、尺寸公差的确定及某些刀具的几何参数的选择和常见的金属切削机床的选用，机械加工各工序的切削深度、进给量、切削速度的确定，机械加工工时的计算，专用夹具设计的基本要求，专用夹具设计的依据、夹具装置的选择、夹紧力的估算、定位误差的分析、夹具的操作说明。
本文介绍的各个工序都是从保证使用功能要求、提高劳动生产率，保证加工质量、降低劳动强度，注意劳动保护和环境保护，提高可靠性出发进行各工序的工艺和夹具的比较和制定。
为了更好的了解各国先进的工艺技术文本还选择了两篇相关英文文献进行了可供读者参考。
关键词：机械加工；工艺；工序；夹具；机床AbstractIn this paper, the fork off the design process and its dedicated fixture design process. Through the design of a better understanding of the engine machining process of the general process design methods and steps. Contact production at the scene of the actual conditions of the program compared select the appropriate programs; master in accordance with the requirements of the production design for the machine tool fixture methods and in accordance with commercial interests of the program compared with the technical and economic analysis.This article includes: the composition of mechanical processing technology, the role of process, the role of a point of order, the order of the design principles, the calculation of the Program of production and production types of identification, the rough form of manufacturing, manufacturing process in the choice of benchmarks, spare parts The size, shape and location of error of error, mechanical processing line of development, the various processes a gong , process size, Tolerance and the determination of certain tools and geometric parameters of common metal-cutting machine tools of choice , the basis for fixture design, the choice of fixture installation, the clamping force estimates, positioning error The analysis, fixture instructions. This paper describes the various processes are guaranteed from the use of functional requirements, raising labor productivity, and ensure processing quality, reduce labor intensity and attention to labor protection and environmental protection, to improve the reliability of the process and the process of comparison and the development of fixture. In order to better understand the countries of advanced technology has also selected the two texts related to English literature a reference for readers.Key words: Engine machining; process; processes; fixture; Machine目录摘要 (1)ABSTRACT (2)目录 (3)第一章绪论 (1)第二章概述 (2)2.1夹具夹紧装置及夹具体的基本要求 (2)2.2机床夹具功用 (3)2.3机床夹具在机械加工中的作用 (3)2.4机床夹具组成 (4)2.5机床夹具分类 (5)2.6机床夹具的设计要求 (7)第3章零件的分析 (8)3.1零件的作用 (9)3.2零件的工艺分析 (9)第4章工艺规程设计 (10)4.1确定毛坯的制造形式 (10)4.2基准的选择............................................................................... 错误!未定义书签。

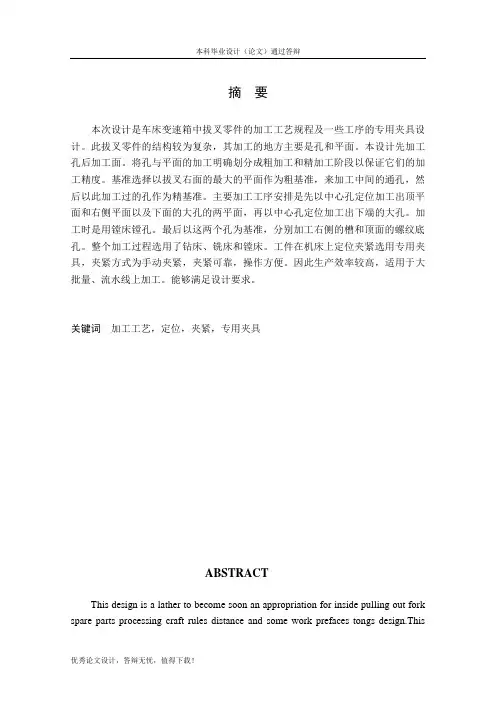

摘要本次设计是车床变速箱中拔叉零件的加工工艺规程及一些工序的专用夹具设计。
此拔叉零件的结构较为复杂，其加工的地方主要是孔和平面。
本设计先加工孔后加工面。
将孔与平面的加工明确划分成粗加工和精加工阶段以保证它们的加工精度。
基准选择以拔叉右面的最大的平面作为粗基准，来加工中间的通孔，然后以此加工过的孔作为精基准。
主要加工工序安排是先以中心孔定位加工出顶平面和右侧平面以及下面的大孔的两平面，再以中心孔定位加工出下端的大孔。
加工时是用镗床镗孔。
最后以这两个孔为基准，分别加工右侧的槽和顶面的螺纹底孔。
整个加工过程选用了钻床、铣床和镗床。
工件在机床上定位夹紧选用专用夹具，夹紧方式为手动夹紧，夹紧可靠，操作方便。
因此生产效率较高，适用于大批量、流水线上加工。
能够满足设计要求。
关键词加工工艺，定位，夹紧，专用夹具ABSTRACTThis design is a lather to become soon an appropriation for inside pulling out fork spare parts processing craft rules distance and some work prefaces tongs design.Thispull out the construction of the fork spare parts than for complicacy, its the place that process is a peaceful in bore primarily.This design processes after processing first the bore.Process with flat surface the clear and definite dividing the line the bore the coarseness processes to process with the nicety the stage to guarantee their process the precise degree.The basis choice to pull out rough basis of conduct and actions of the biggest flat surface of the right in fork, process the in the center in general use bore, then be used as the precise basis with the bore that processed.Processing primarily work preface arrangement is first to process a flat surface with the center bore fixed position with the right side flat surface and below big bore of two flat surface, again with center bore the fixed position processes the big bore that carry down.While processing is to use the boring machine boring bore.Regard these two bores as the basis finally, process the right-hand slot respectively with the thread bottom bore of the a.Whole processes the process chose to use to the drill machine, miller with the boring machine .The tongs chooses to use the appropriation tongs, clipping tight way as to move to clip tight, clip tight and dependable, operation convenience.Therefore produce the efficiency higher, be applicable to the large quantity measures, the flowing water is on-line to process.Can satisfy the design request.Keywords Process the craft，Fixed position，Clip tight，Appropriation tongs目录摘要 (Ⅰ)Abstract (Ⅱ)1 绪论 (3)1.1课题背景 (3)1.2夹具的发展史 (3)1.3小结 (2)2 拨叉80-08的加工工艺规程设计 (6)2.1零件的分析 (6)2.1.1零件的作用 (6)2.1.2零件的工艺分析 (6)2.2确定生产类型 (6)2.3确定毛坯 (6)2.3.1确定毛坯种类 (6)2.3.2确定铸件加工余量及形状 (6)2.3.3绘制铸件零件图 (7)2.4工艺规程设计 (7)2.4.1选择定位基准 (7)2.4.2制定工艺路线 (7)2.4.3选择加工设备和工艺设备 (9)2.4.4机械加工余量、工序尺寸及公差的确定 (9)2.5确定切削用量及基本工时 (11)2.5.1工序1：粗铣Φ25H7的两侧面 (11)2.5.2工序2：粗铣平下端面孔侧面的工艺凸台 (9)2.5.3工序3：钻Φ25H7的通孔 (9)2.5.4工序4：扩Φ25H7的通孔 (11)2.5.5工序5：铰Φ25H7的通孔 (12)2.5.6工序6：粗铣a、b面 (212)2.5.7工序7：粗铣Φ60H12孔的两面 (14)2.5.8工序8：精铣Φ60H12孔的两面 (14)2.5.9工序9：粗镗下端Φ60H12的孔 (15)2.5.10工序10：半精镗下端孔到Φ60H12 (16)2.5.11工序11：粗铣16H11的槽 (16)2.5.12工序12：半精铣16H11的槽 (17)2.5.13工序13：钻Φ20.50的孔 (18)2.5.14工序14：攻M22×1.5的螺纹 (19)2.5.15工序15：铣开Φ60H12的孔 (20)2.6本章小结 (21)3 专用夹具设计 (25)3.1镗孔夹具设计 (25)3.1.1问题的提出 (25)3.1.2夹具的设计 (25)3.2铣槽夹具设计 (28)3.2.1问题的提出 (28)3.2.2夹具的设计 (28)3.3钻孔夹具设计 (32)3.3.1问题的提出 (32)3.3.2夹具的设计 (30)3.4本章小结 (38)结论 (39)参考文献 (40)致谢 (38)1 前言随着科学技术的发展，各种新材料、新工艺和新技术不断涌现，机械制造工艺正向着高质量、高生产率和低成本方向发展。
拨叉（831006型号）工艺规程及专用夹具设计（完整版）拨叉(831006型号)工艺规程及专用夹具设计(完整版)目录一、零件的分析........................................................................................ 2 （一）零件的作用.................................................................................. 2 （二）零件的工艺分析.......................................................................... 2 二．工艺规程设计.................................................................................... 2 1，确定生产类型...................................................................................... 2 2，确定毛坯的制造形式.......................................................................... 2 3，基面的选择........................................................................................... 2 4，制定工艺路线...................................................................................... 3 三．夹具设计........................................................................................... 12 （一）问题的提出............................................................................... 12 （二）夹具设计.. (12)一、零件的分析（一）零件的作用题目所给的零件是CA6140车床的拨叉。
一、拨叉的工艺分析及生产类型的确定1、拨叉的用途CA6140车床的拨叉位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
零件上方的φ20mm孔与操纵机构相连，二下方的φ50mm半孔则是用于与所控制齿轮所在的轴接触。
通过上方的力拨动下方的齿轮变速。
两件零件铸为一体，加工时分开。
2、拨叉的技术要求该拨叉形状特殊、结构简单，属典型的叉杆类零件。
为实现换挡、变速的功能，其叉轴孔与变速叉轴有配合要求，因此加工精度要求高。
为保证拨叉换挡时叉脚受力均匀，要求叉脚两端面对叉轴孔的垂直度要求为0.07mm。
综上所述，该拨叉件的各项技术要求制订的较合理，符合该零件在机床中的功用。
3、审查拨叉的工艺性CA6140车床共有两处加工表面，其间有一定位置要求。
分述如下：1. 以φ20mm为中心的加工表面这一组加工表面包括：φ20mm 的孔，以及其上下端面，上端面与孔有位置要求，孔壁上有一个装配时钻铰的锥孔，一个M6的螺纹孔。
这三个都没有高的位置度要求。
2. 以φ50为中心的加工表面这一组加工表面包括：φ50mm 的孔，以及其上下两个端面。
这两组表面有一定的位置度要求,即φ50 mm的孔上下两个端面与φ20mm 的孔有垂直度要求。
由上面分析可知，加工时应先加工一组表面，再以这组加工后表面为基准加工另外一组。
4、确定拨叉的生产类型依设计题目知：Q=10000台/年；m=1件/台；结合生产实际，备品率a%和废品率b%分别取3%和0.5%。
代入公式（1-1）得N=10000台/年*1件/台*(1+3%)*(1+0.5%)=10350.5件/年拨叉重量为1kg,由表1-3知,拨叉属轻型零件；由表1-4知，该拨叉的生产类型为大批生产。
所以初步确定工艺安排为：加工过程划分阶段；工序适当集中；加工设备以通用设备为主，大量采用专用工装。
二、确定毛坯1选择毛坯根据《机械制造工艺设计简明手册》（机械工业出版出版社、哈尔滨工业大学李益民主编）零件材料为HT200，采用铸造。
拨叉工艺规程及铣端面的工装夹具设计拨叉（也称拉杆）工艺规程：1. 原材料准备：- 选择合适的材料，通常会使用高强度钢材。
- 对材料进行切割或拉伸，使其达到所需的尺寸和形状要求。
2. 零件制造：- 使用车床、铣床等加工设备进行零件制造。
- 根据设计要求，进行精密加工和孔加工，确保零件的准确度和质量。
3. 拨叉组装：- 按照设计图纸，将各个零件进行组装，使用螺栓或焊接等方式进行连接。
- 确保拨叉的各个部件安装正确、牢固，并且具有良好的运动性能。
4. 表面处理：- 对拨叉进行除锈处理，以防止生锈和腐蚀。
- 然后进行喷漆或镀铬等表面处理，使拨叉具有美观的外观。
5. 检测和调试：- 对拨叉进行严格的检测，检查其尺寸、形状和功能是否符合要求。
- 如有必要，对拨叉进行调试，以确保其运动平稳、无卡滞现象。
铣端面的工装夹具设计：1. 确定夹具类型：- 根据铣削端面的形状和尺寸，选择合适的夹具类型，如机械夹具、气动夹具等。
2. 设计夹具结构：- 根据铣削端面的特点和工艺要求，设计夹具的结构。
- 确定夹具的定位装置、夹紧装置和支撑装置等部件，并确保其具有足够的刚性和稳定性。
3. 定位装置设计：- 根据铣削端面的形状和尺寸，设计合适的定位装置，以确保工件在夹具中的准确定位。
- 可使用V型槽或定位销等装置来实现准确定位。
4. 夹紧装置设计：- 根据铣削端面的形状和尺寸，设计夹紧装置来夹紧工件。
- 可使用夹紧螺钉、夹紧卡等装置，并确保夹紧力均匀、稳定。
5. 支撑装置设计：- 为了防止工件在铣削过程中发生振动或变形，设计适当的支撑装置。
- 可使用支撑块、支撑杆等装置，并确保其对工件施加适当的支撑力。
6. 安全考虑：- 在夹具设计中，必须考虑到安全因素，确保夹具的使用过程中不会对操作人员或设备造成危险。
- 可使用防护罩、安全开关等措施来提高安全性。
以上是拨叉工艺规程及铣端面的工装夹具设计的概述，具体的规程和设计细节可以根据具体情况进行调整和补充。
机械加工工序卡零件名称拨叉零件编号工序号工序名称设备型号夹具名称定位原件材料班级姓名日期序刀具及辅具切削用量步内容工号名称规格 f n831008010铣削X62万能铣床通用夹具V形块HT200辅机动助时间时间min1 以φ32 外圆为粗基准，粗铣φ20 孔上端面，使其长度端铣刀W18Cr4V硬质合至 39mm 金钢 YG6以φ32 外圆为粗基准，粗铣φ20 孔下端面，使其长度端铣刀W18Cr4V硬质合2的下端面金钢 YG6 至 37mm，以及φ54成都理工大学机械加工工序卡零件名称1.5m 0.16 119.3475r/min 0.09m mm/z m/min1.5m 0.16 119.3475r/min 0.09m mm/z m/min拨叉零件编号831008工序号020工序铣削名称设备X62型号万能铣床夹具通用名称夹具定位V 形块元件材料HT200班级姓名日期2008.1序刀具及辅具工步内容号名称规格2 精铣φ 20 上表面，使其长度至 36mm 端铣刀W18Cr4V硬质合金钢 YG63 精铣φ 20 下表面，使其长度至 35mm 端铣刀W18Cr4V硬质合金钢 YG6成都理工大学机械加工工序卡零件名称辅切削用量机动助时间时间f n min1.0m 0.16 119.3475r/min 0.09m mm/z m/min1.0mm0.16 119.30.09475r/minmm/z m/min拨叉零件831008编号工序号030工序铣削名称设备钻床型号夹具通用夹具名称定位V 形块元件材料HT200序工步内容号刀具及辅具班级姓名日期2008.1辅机动助切削用量时间时间名称规格以φ20 孔的下端面为精基准，钻, 扩, 铰, 精铰φ高速钢d0 =191孔，保证垂直精度达到IT7 （扩钻）麻花钻头202铰孔铰刀高速钢d0=20 3精铰铰刀高速钢d0=20 成都理工大学机械加工工序卡零件名称f n min15.4m2mm0.48mm/r 272r/min 0.10 m/r15.4m0.5mm0.48mm/r 272r/min 0.10 m/r15.4mIT70.48mm/z 272r/min 0.10 m/r拨叉零件编号831008工序号040工序名称设备型号夹具名称定位元件材料班级姓名日期序刀具及辅具切削用量工步内容号名称规格 f n1 以φ20 内孔为精基准，钻，扩 , 铰，精铰，φ542mm0.40高速钢φ=53 mm 19.5m/min 125r/min麻花钻头的孔，保证孔的精度达到 IT13 。
夹具设计课程设计说明书题目：设计CA6140拨叉831008零件的夹具设计班级07 机自5 班学生周晓彬学号0920070501030058指导教师张国智新乡学院2010年6月为了提高劳动生产率，保证加工质量，降低劳动强度，需要设计专用卡具。
经过与指导老师和小组同学协商，决定设计第四道工序，钻φ20孔的钻床夹具。
本夹具用于Z525立式钻床，对两个孔分别进行加工。
（一）问题的提出本夹具主要用来钻φ20孔，此孔为通孔且有精度等级要求，保证其内表面粗糙度为1.6um ，并将垂直度控制在0.05mm 之内。
所以在本道工序加工时，既要考虑如何保证精度和垂直度，同时尽可能降低成本。
为了提高劳动生产率，降低劳动强度，所以为了满足该要求，采用快速钻套提高钻孔的速度，能够提高加工效率。
（二）夹具设计1. 定位基准的选择由零件图可知，此孔有精度要求并与其上下断面均有一定的垂直度要求，在本工艺中上下端面已铣并达到一定的精度，故采用φ20孔的上端面为主要定位基准，所以其尺寸可由V 型块卡紧和大平面保证。
2.切削力及夹紧力计算刀具：高速钢细齿圆锯片铣刀 直径160o d m m = 齿数 Z=50 又由《切削手册》表3.28中的公式：K f d C F ym Zf F f 0=其中： 410=F C 2.1=f z 75.0=m y 8.19=o d mm 64.0=f安全系数1234K K K K K =K 1为基本安全系数1.0K 2为加工性质系数1.0K 3刀具钝化系数 1.0K 4为切削特点系数（断续切削）0.85则=⨯⨯⨯=85.064.08.1941075.02.1m F 4027.4可知,钻削时的主要切削力为钻头的切削方向,即垂直于第一定位基准面,在两侧只需要采用两个V 型块适当夹紧后本夹具即可安全工作.一个固定式，一个采用气动型活动V 型块，因此,无须再对夹紧力进行计算.3.定位误差分析一批工件在卡具中定位时，各个工件所占据的位置不完全一致，因此使加工后，各工件加工尺寸的不一致，而形成误差，即工件定位时造成的加工表面相对工序基准的误差。
拨叉831007工艺设计说明书
拨叉831007 工艺设计说明书
拨叉831007 工艺设计说明书
江苏技术师范学院工艺设计课程设计说明书
课程设计与综合训练题目
设计“CA604拨叉831007”零件的机械加工工艺规则
第 1 章零件分析
1.1零件的作用
题目所给零件为CA6140车床的拨叉831007。
拨叉位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
零件上方的φ22孔与操纵机构相连，而下方的φ55半孔则是用于与所控制齿轮所在的轴接触。
通过上方的力拨动下方的齿轮变速。
1.2设计任务
根据所给零件的尺寸和精度要求，查阅有关手册资料，应用所学机械制造技术和机械制造装备的相关知识，设计出零件合理的加工工艺过程，制成工艺流程卡片，并写出工艺设计的说明书。
具体内容如下：
1、零件图（如图1-1） 1张
2、毛坯图（如图1-2） 1张
3、机械加工工艺过程综合卡片 1份
4、课程设计说明书 1份
3。
摘要本次设计是车床变速箱中拔叉零件的加工工艺规程及一些工序的专用夹具设计。
此拔叉零件的结构较为复杂，其加工的地方主要是孔和平面。
本设计先加工孔后加工面。
将孔与平面的加工明确划分成粗加工和精加工阶段以保证它们的加工精度。
基准选择以拔叉右面的最大的平面作为粗基准，来加工中间的通孔，然后以此加工过的孔作为精基准。
主要加工工序安排是先以中心孔定位加工出顶平面和右侧平面以及下面的大孔的两平面，再以中心孔定位加工出下端的大孔。
加工时是用镗床镗孔。
最后以这两个孔为基准，分别加工右侧的槽和顶面的螺纹底孔。
整个加工过程选用了钻床、铣床和镗床。
工件在机床上定位夹紧选用专用夹具，夹紧方式为手动夹紧，夹紧可靠，操作方便。
因此生产效率较高，适用于大批量、流水线上加工。
能够满足设计要求。
关键词加工工艺，定位，夹紧，专用夹具ABSTRACTThis design is a lather to become soon an appropriation for inside pulling out fork spare parts processing craft rules distance and some work prefaces tongs design.Thispull out the construction of the fork spare parts than for complicacy, its the place that process is a peaceful in bore primarily.This design processes after processing first the bore.Process with flat surface the clear and definite dividing the line the bore the coarseness processes to process with the nicety the stage to guarantee their process the precise degree.The basis choice to pull out rough basis of conduct and actions of the biggest flat surface of the right in fork, process the in the center in general use bore, then be used as the precise basis with the bore that processed.Processing primarily work preface arrangement is first to process a flat surface with the center bore fixed position with the right side flat surface and below big bore of two flat surface, again with center bore the fixed position processes the big bore that carry down.While processing is to use the boring machine boring bore.Regard these two bores as the basis finally, process the right-hand slot respectively with the thread bottom bore of the a.Whole processes the process chose to use to the drill machine, miller with the boring machine .The tongs chooses to use the appropriation tongs, clipping tight way as to move to clip tight, clip tight and dependable, operation convenience.Therefore produce the efficiency higher, be applicable to the large quantity measures, the flowing water is on-line to process.Can satisfy the design request.Keywords Process the craft，Fixed position，Clip tight，Appropriation tongs目录摘要 (Ⅰ)Abstract (Ⅱ)1 绪论 (3)1.1课题背景 (3)1.2夹具的发展史 (3)1.3小结 (2)2 拨叉80-08的加工工艺规程设计 (6)2.1零件的分析 (6)2.1.1零件的作用 (6)2.1.2零件的工艺分析 (6)2.2确定生产类型 (6)2.3确定毛坯 (6)2.3.1确定毛坯种类 (6)2.3.2确定铸件加工余量及形状 (6)2.3.3绘制铸件零件图 (7)2.4工艺规程设计 (7)2.4.1选择定位基准 (7)2.4.2制定工艺路线 (7)2.4.3选择加工设备和工艺设备 (9)2.4.4机械加工余量、工序尺寸及公差的确定 (9)2.5确定切削用量及基本工时 (11)2.5.1工序1：粗铣Φ25H7的两侧面 (11)2.5.2工序2：粗铣平下端面孔侧面的工艺凸台 (9)2.5.3工序3：钻Φ25H7的通孔 (9)2.5.4工序4：扩Φ25H7的通孔 (11)2.5.5工序5：铰Φ25H7的通孔 (12)2.5.6工序6：粗铣a、b面 (212)2.5.7工序7：粗铣Φ60H12孔的两面 (14)2.5.8工序8：精铣Φ60H12孔的两面 (14)2.5.9工序9：粗镗下端Φ60H12的孔 (15)2.5.10工序10：半精镗下端孔到Φ60H12 (16)2.5.11工序11：粗铣16H11的槽 (16)2.5.12工序12：半精铣16H11的槽 (17)2.5.13工序13：钻Φ20.50的孔 (18)2.5.14工序14：攻M22×1.5的螺纹 (19)2.5.15工序15：铣开Φ60H12的孔 (20)2.6本章小结 (21)3 专用夹具设计 (25)3.1镗孔夹具设计 (25)3.1.1问题的提出 (25)3.1.2夹具的设计 (25)3.2铣槽夹具设计 (28)3.2.1问题的提出 (28)3.2.2夹具的设计 (28)3.3钻孔夹具设计 (32)3.3.1问题的提出 (32)3.3.2夹具的设计 (30)3.4本章小结 (38)结论 (39)参考文献 (40)致谢 (38)1 前言随着科学技术的发展，各种新材料、新工艺和新技术不断涌现，机械制造工艺正向着高质量、高生产率和低成本方向发展。
机械制造工艺学课程设计实例机械制造工艺学课程设计说明书设计题目:拔叉的机械加工工艺规程及32X32平面立铣床夹具设计设计者指导老师机械制造工艺学课程设计任务书题目：拔叉的机械加工工艺规程及32X32平面力铣床夹具设计内容：1.零件图1张2.毛坯图1张3.机械加工工艺过程综合卡片1张4.结构设计装配图1张5.结构设计零件图1张6.课程设计说明书1张序言机械制造技术基础课程设计是我们在学完了大学的全部基础课，专业基础课以及专业课后进行的。
这是我们在进行毕业设计之前对所学的各科课程一次深入的综合性总复习，也是一次理论联系实际的训练。
因此，他在我们的大学四年生活中占有重要的地位。
就我个人而言，我希望通过这次课程设计对自己未来将从事的工作进一步适应性的训练，希望自己在设计中能锻炼自己的分析问题、解决问题、查资料的能力，为以后的工作打下良好的基础。
由于能力有限，设计尚有很多不足之处，希望各位老师给予指导一、零件的分析1.零件的作用和装配关系题目所给零件是车床主轴箱内摩擦离合器操纵机构的拨叉。
它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
零件上方的φ25孔与操纵机构相连，二下方的φ60半孔则是用于与所控制齿轮所在的轴接触。
通过上方的力拨动下方的齿轮变速。
两件零件铸为一体，加工时分开。
2.零件的材料、结构特点和主要工艺问题零件为HT200铸钢件，无热处理要求。
从结构上看，一边呈圆筒状，另一部分为厚12mm的半圆叉爪。
两部分上下都不在同一平面上，工件安装有一定困难。
零件的主要加工表面和主要的技术要求也分两个部分一个是以∮25H7孔为中心的加工表面，这一组加工表面包括：φ25H7mm的孔，以及φ42mm的圆柱两端面，其中主要加工表面为φ25H7mm通孔。
一个是以半圆叉爪为中心的加工表面,即以φ60mm孔为中心的加工表面。
这一组加工表面包括：φ60H12的孔，以及φ60H12的两个端面。
拨叉831007工艺路线拨叉831007是一种常用的机械零件，广泛应用于各种机械设备中。
它通常由高强度的金属材料制成，具有承载能力强、耐磨性好等特点。
在制造拨叉831007时，需要经过一系列的工艺步骤，以下将详细介绍拨叉831007工艺路线。
一、原材料准备拨叉831007的主要原材料是高强度合金钢。
首先需要对原材料进行化学成分分析，以确保其满足相关标准要求。
然后进行材料切割，将原材料切割成符合拨叉831007尺寸要求的坯料。
二、热处理热处理是拨叉831007制造中非常重要的一个工艺步骤。
通过热处理可以改变材料的组织结构和性能，提高其强度和硬度。
常用的热处理方法包括淬火、回火等。
在热处理过程中，需要控制好加热温度和保温时间，以确保拨叉831007达到设计要求的力学性能。
三、精确加工精确加工是拨叉831007制造中的关键步骤。
首先进行车削加工，将热处理后的坯料加工成拨叉831007的外形。
然后进行铣削和钻孔等工序，加工出拨叉831007上的孔和槽。
在精确加工过程中，需要使用高精度的加工设备和工具，确保拨叉831007的尺寸精度和表面质量。
四、表面处理表面处理是为了提高拨叉831007的耐腐蚀性和装饰性。
常见的表面处理方法包括镀镍、电镀、喷涂等。
在表面处理之前，需要对拨叉831007进行打磨和清洗，以去除表面的氧化物和污垢，提高表面质量。
五、装配拨叉831007在制造完成后，需要进行装配。
装配包括将拨叉831007与其他零部件进行组合，并进行紧固和调试。
在装配过程中，需要严格按照装配工艺要求进行操作，确保拨叉831007的性能和质量。
六、质量检测质量检测是拨叉831007制造过程中的重要环节。
通过质量检测可以确保拨叉831007的尺寸精度和力学性能符合设计要求。
常用的质量检测方法包括外观检查、尺寸测量、硬度测试等。
只有合格的拨叉831007才能被交付给客户使用。
七、包装和出厂在制造完成并通过质量检测的拨叉831007，需要进行包装和出厂。
1.1零件的作用 (2)1.2零件的工艺分析 (2)2、工艺规程的设计2.1毛坯的制造形式 (2)2.2基准面的选择 (3)2.2.1粗基准的选择 (3)2.2.2精基准的选择 (3)2.3制定工艺路线 (3)2.4机械加工余量工序尺寸及毛坯尺寸的确定 (4)2.5确定切削用量及基本工时 (5)3、绘制零件图和编制工艺卡3.1绘制零件图 (14)3.2编制工艺文件 (15)4、定位设计4.1、定位基准选择 (16)4.2、切削力及夹紧力计算 (16)4.3、定位误差分析...................beta ;.. (16)4.4、夹具设计及操作的简要说明 (16)1.零件分析1.1 零件的作用题所给的是CA6140车床上的拨叉，它位于车床变速机构中，主要起换挡作用，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩。
零件上方的Φ14mm的孔与操作机构相连，下方的Ф40mm的半孔则是用于与所控制齿轮所在的轴接触，通过上方的力拨动下方的齿轮变速，两零件铸造为一体，加工时分开。
1.2 零件的工艺分析CA6140车床上的拨叉共有两处加工表面。
其间有一定的位置要求，分述如下：1.2.1 以Ф14mm为中心的加工表面这一组加工表面包括：Ф14mm的孔，以及其上下表面。
1.2.2 以Ф40mm为中心的加工表面这一组加工表面包括：Ф40mm的孔，以及其上、下端面；这两组表面有一定的位置要求；（1）Ф40mm的孔的上、下表面与Ф40的孔的垂直度误差为0.15mm。
（2）Ф14mm的孔的上、下表面与Ф14的孔的垂直度误差为0.15mm。
（3）Ф40mm、Ф14mm的孔的上、下表面以及Ф40mm的孔的内表面的粗糙度误差为3.2um。
（4）Ф14mm的孔的内表面的粗糙度误差为3.2um，精度为IT7。
2. 工艺规程设计2.1毛坯的制造形式零件材料为HT200，考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，选择铸件毛坯。
拨叉831007零件工艺规程及夹具设计1前言机械制造工艺学课程设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。
就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的建设打下一个良好的基础。
由于能力所限，设计尚有许多不足之处，恳请各位老师给予指导。
2零件的分析2.1零件的作用题目所给的零件是CA6140车床的拨叉。
它位于车床变速中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
零件上方的φ22孔与操纵相连，二下方的φ55半孔则是用于与所控制齿轮所在的轴接触。
通过上方的力拨动下方的齿轮变速。
两件零件铸为一体，加工时分开。
2.2零件的工艺分析零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，不适合磨削，为此以下是拨叉需要加工的表面以及加工表面之间的位置要求：2.2.1小头孔0.02122+-Φ以及与此孔相通的8Φ的锥孔、8M 螺纹孔2.2.2大头半圆孔Ф4.0552.2.3拨叉底面、小头孔端面、大头半圆孔端面，大头半圆孔两端面与小头孔中心线的垂直度误差为0.07mm，小头孔上端面与其中心线的垂直度误差为0.05mm。
由上面分析可知，可以粗加工拨叉底面，然后以此作为粗基准采用专用夹具进行加工，并且保证位置精度要求。
再根据各加工方法的经济精度及机床所能达到的位置精度，并且此拨叉零件没有复杂的加工曲面，所以根据上述技术要求采用常规的加工工艺均可保证。
3 确定生产类型已知此拨叉零件的生产类型为中批量生产，所以初步确定工艺安排为：加工过程划分阶段；工序适当集中；加工设备以通用设备为主，大量采用专用工装。
4确定毛坯4.1 确定毛坯种类：零件材料为HT200。
机械制造工艺学课程设计设计题目零件的机械加工工艺规程及夹具设计学生姓名学号班级指导教师装袋清单：□ 1．零件图□ 2．毛坯图□ 3．夹具装配图□ 4．夹具零件图□ 5．机械加工工艺工序卡片□ 6．设计说明书2012年9月20日星期四序言课程设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们大学生活中占有重要的地位。
就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后打下一个良好的基础。
1、零件的分析1.1 零件的作用题目所给的零件是CA6140车床的拨叉。
它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
零件上方的φ22mm孔与操纵机构相连，二下方的φ55mm半孔则是用于与所控制齿轮所在的轴接触。
通过上方的力拨动下方的齿轮变速。
两件零件铸为一体，加工时分开。
1.2 零件的工艺分析零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，不适合磨削，为此以下是拨叉需要加工的表面以及加工表面之间的位置要求。
需要加工的表面：1.小孔的上端面、大孔的上下端面；2.小头孔0.02122+-Φmm以及与此孔相通的8Φmm的锥销孔、8M螺纹孔；3.大头半圆孔55Φmm；1.3 位置要求：小头孔上端面与小头孔中心线的垂直度误差为0.05mm、大孔的上下端面与小头孔中心线的垂直度误差为0.07mm。
由上面分析可知，可以粗加工拨叉底面，然后以此作为粗基准采用专用夹具进行加工，并且保证位置精度要求。
再根据各加工方法的经济精度及机床所能达到的位置精度，并且此拨叉零件没有复杂的加工曲面，所以根据上述技术要求采用常规的加工工艺均可保证。
2、工艺规程设计2.1确定毛坯的制造形式零件材料为HT200。
设计说明书题目：拨叉831008的工艺规程及铣Φ32孔上端面的工装夹具设计学生：学号：专业：班级：指导老师：摘要本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。
拨叉831008加工工艺规程及其铣面的夹具设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。
在工艺设计中要首先对零件进行分析，了解零件的工艺再设计出毛坯的结构，并选择好零件的加工基准，设计出零件的工艺路线；接着对零件各个工步的工序进行尺寸计算，关键是决定出各个工序的工艺装备及切削用量；然后进行专用夹具的设计，选择设计出夹具的各个组成部件，如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件；计算出夹具定位时产生的定位误差，分析夹具结构的合理性与不足之处，并在以后设计中注意改进。
关键词：工艺、工序、切削用量、夹紧、定位、误差。
ABSTRCTThis design content has involved the machine manufacture craft and the engine bed jig design, the metal-cutting machine tool, the common difference coordination and the survey and so on the various knowledge.The reduction gear box body components technological process and its the processing ￠140 hole jig design is includes the components processing the technological design, the working procedure design as well as the unit clamp design three parts. Must first carry on the analysis in the technological design to the components, understood the components the craft redesigns the semi finished materials the structure, and chooses the good components the processing datum, designs the components the craft route; After that is carrying on the size computation to a components each labor step of working procedure, the key is decides each working procedure the craft equipment and the cutting specifications; Then carries on the unit clamp the design, the choice designs the jig each composition part, like locates the part, clamps the part, guides the part, to clamp concrete and the engine bed connection part as well as other parts; Position error which calculates the jig locates when produces, analyzes the jig structure the rationality and the deficiency, and will design in later pays attention to the improvement.Keywords: The craft, the working procedure, the cutting specifications, clamp, the localization, the error目录序言 (1)一. 零件分析 (2)1.1 零件作用 (2)1.2零件的工艺分析 (2)二、确定生产类型 (3)三、确定毛坯 (3)3.1、确定毛坯种类 (3)3.2、确定铸件加工余量及形状 (3)四、工艺规程设计 (4)4.1 选择定位基准 (4)4.2 制定工艺路线 (4)4.3 机械加工余量、工序尺寸及公差的确定 (5)4.4 确定切削用量及时间定额 (7)五、夹具设计 (19)5.1 问题的提出 (19)5.2 夹具设计 (19)5.3 切削力及夹紧力计算 (19)5.4 定位误差分析 (21)5.5定向键与对刀装置设计 (22)5.6 夹具设计及操作简要说明 (25)总结 (26)致谢 (27)参考文献 (28)序言机械制造业是制造具有一定形状位置和尺寸的零件和产品，并把它们装备成机械装备的行业。
机械制造业的产品既可以直接供人们使用，也可以为其它行业的生产提供装备，社会上有着各种各样的机械或机械制造业的产品。
我们的生活离不开制造业，因此制造业是国民经济发展的重要行业，是一个国家或地区发展的重要基础及有力支柱。
从某中意义上讲，机械制造水平的高低是衡量一个国家国民经济综合实力和科学技术水平的重要指标。
拨叉831008的加工工艺规程及其铣端面的夹具设计是在学完了机械制图、机械制造技术、机械设计、机械工程材料等进行课程设计之后的下一个教学环节。
正确地解决一个零件在加工中的定位，夹紧以及工艺路线安排，工艺尺寸确定等问题，并设计出专用夹具，保证零件的加工质量。
本次设计也要培养自己的自学与创新能力。
因此本次设计综合性和实践性强、涉及知识面广。
所以在设计中既要注意基本概念、基本理论，又要注意生产实践的需要，只有将各种理论与生产实践相结合，才能很好的完成本次设计。
本次设计水平有限，其中难免有缺点错误，敬请老师们批评指正。
一、零件的分析1.1 零件的作用题目所给的零件是CA6140车床的拨叉831008。
它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
零件上方的Φ20孔与操纵机构相连，下方的Φ50半孔则是用于与所控制齿轮所在的轴接触。
通过上方的力拨动下方的齿轮变速。
两件零件铸为一体，加工时分开。
1.2 零件的工艺分析零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，不适合磨削，为此以下是拨叉需要加工的表面以及加工表面之间的位置要求：1、小头孔Φ20以及与此孔相通的Φ8的锥孔、M6螺纹孔。
2、大头半圆孔Φ50。
3、拨叉底面、小头孔端面、大头半圆孔端面，大头半圆孔两端面与小头孔中心线的垂直度误差为0.07mm，小头孔上端面与其中心线的垂直度误差为0.05mm。
由上面分析可知，可以粗加工拨叉下端面，然后以此作为基准采用专用夹具进行加工，并且保证位置精度要求。
再根据各加工方法的经济精度及机床所能达到的位置精度，并且此拨叉零件没有复杂的加工曲面，所以根据上述技术要求采用常规的加工工艺均可保证。
二、确定生产类型已知此拨叉零件的生产纲领为5000件/年，零件的质量是1.0Kg/个，查《机械制造工艺设计简明手册》第2页表1.1-2，可确定该拨叉生产类型为中批生产，所以初步确定工艺安排为：加工过程划分阶段；工序适当集中；加工设备以通用设备为主，大量采用专用工装。
三、确定毛坯3.1、确定毛坯种类：零件材料为HT200。
考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，生产类型为中批生产，故选择木摸手工砂型铸件毛坯。
查《机械制造工艺设计简明手册》第41页表2.2-5,选用铸件尺寸公差等级为CT-12。
3.2、确定铸件加工余量及形状：查《机械制造工艺设计简明手册》第41页表2.2-5，选用加工余量为MA-H级，并查表2.2-4确定各个加工面的铸件机械加工余量，铸件的分型面的选用及加工余量，如下表所示：四、工艺规程设计4.1 选择定位基准：1 粗基准的选择：以零件的小头上端面为主要的定位粗基准，以两个小头孔外圆表面为辅助粗基准。
2 精基准的选择：考虑要保证零件的加工精度和装夹准确方便，依据“基准重合”原则和“基准统一”原则，以粗加工后的底面为主要的定位精基准，以两个小头孔外圆柱表面为辅助的定位精基准。
4.2 制定工艺路线:根据零件的几何形状、尺寸精度及位置精度等技术要求，以及加工方法所能达到的经济精度，在生产纲领已确定的情况下,可以考虑采用万能性机床配以专用工卡具,并尽量使工序集中来提高生产率。
除此之外，还应当考虑经济效果，以便使生产成本尽量下降。
查《机械制造工艺设计简明手册》第20页表1.4-7、1.4-8、1.4-11，选择零件的加工方法及工艺路线方案如下：工序01 粗铣Φ20、Φ50下端面，以T2为粗基准，采用X51立式铣床加专用夹具；工序02 粗铣Φ20上端面，以T1为定位基准，采用X51立式铣床加专用夹具；工序03 粗铣Φ50上端面，以T4为定位基准，采用X51立式铣床加专用夹具；工序04 钻、扩Φ20孔，以Φ32外圆和T2为基准，采用Z525立式钻床加专用夹具；工序05 粗镗Φ50孔，以D1为定位基准，采用T616卧式镗床加专用夹具；工序06 铣斜肩，以D1和T2为定位基准，采用X51立式铣床加专用夹具；工序07 精铣Φ20下端面，以T2为基准，采用X51立式铣床加专用夹具；工序08 精铣Φ20上端面，以T1为基准，采用X51立式铣床加专用夹具；工序09 粗铰、精铰Φ20孔，以T2和Φ32外圆为基准，采用Z525立式钻床加专用夹具；工序10 精铣Φ50端面，以D1为基准，采用X51立式铣床加专用夹具；工序11 半精镗Φ50孔，以D1做定位基准，采用T616卧式镗床加专用夹具；工序12 钻、铰Φ8锥孔，以T1和零件中线为基准，采用Z525立式钻床加专用夹具；工序13 钻M6底孔，攻螺纹，以T1和零件中线为基准，采用Z525立式钻床并采用专用夹具；工序14 铣断，以D1为基准，采用X60卧式铣床加专用夹具；工序15 去毛刺；工序16 终检。
4.3 机械加工余量、工序尺寸及公差的确定:1、圆柱表面工序尺寸：前面根据资料已初步确定工件各面的总加工余量，现在确定各表面的各个加工工序的加工余量如下：2、平面工序尺寸：4.4 确定切削用量及时间定额：工序01 粗铣Φ20、Φ50下端面，以T2为粗基准。
