柔性直流输电技术的应用探究柔性直流输电技术（Flexible DC Transmission, FDCT）是一种新型的输电技术，它采用直流电压进行能量传输，可以有效地解决传统交流输电技术的诸多问题，具有输电损耗小、占地面积小、环境污染小等优点。
随着科技的不断进步，柔性直流输电技术已经开始在实际工程中得到广泛应用。
本文将就柔性直流输电技术的应用进行探究，分析其在电力系统中的优势和发展前景。
一、柔性直流输电技术的原理与特点1. 原理柔性直流输电技术是一种通过控制直流电压和电流来实现能量输送和分配的技术。
其核心是采用高性能的功率电子设备对直流电压进行控制，以实现灵活的功率调节、电压调节和频率调节。
通过控制系统可以实现功率的快速响应和精确调节，使得柔性直流输电系统能够适应复杂多变的电网工况。
2. 特点（1）输电损耗小：相比于传统的交流输电技术，柔性直流输电技术在能量传输过程中损耗更小，能够有效节约能源。
（2）占地面积小：柔性直流输电技术所需的设备相对较小，可以在有限的空间内实现高效的能量传输。
（3）环境污染小：柔性直流输电技术的设备采用先进的电力电子元件，不会产生有害的电磁辐射和废气排放，对环境友好。
二、柔性直流输电技术在电力系统中的应用1. 长距离电力输送柔性直流输电技术在长距离的电力输送中具有明显的优势。
传统的交流输电技术在长距离输电过程中会出现较大的输电损耗，而柔性直流输电技术可以通过控制系统实现功率的精确调节，大大减小了输电损耗，提高了输电效率。
2. 大容量电力输送由于柔性直流输电技术具有较高的电压和电流调节能力，能够实现大容量的电力输送。
在大规模工业园区、城市用电中心等场景下，柔性直流输电技术可以有效地满足电力需求，支持电网的高容量输电。
3. 电力系统稳定性改善柔性直流输电技术在电力系统中的应用可以提高系统的稳定性。
通过柔性直流输电技术可以实现快速的电压调节和频率调节，对电网负载波动具有较强的适应能力，有助于降低电网的故障率和提高电网的可靠性。
柔性直流输电工程技术研究、应用及发展一、本文概述随着能源结构的优化和电网技术的发展，柔性直流输电（VSC-HVDC）技术以其独特的优势，在电力系统中的应用越来越广泛。
本文旨在全面概述柔性直流输电工程的技术研究、应用现状以及未来的发展趋势。
我们将从柔性直流输电的基本原理出发，深入探讨其关键技术和设备，包括换流器、控制系统、保护策略等。
我们还将分析柔性直流输电在新能源接入、电网互联、城市电网建设等领域的应用案例，评估其在实际运行中的性能表现。
我们将展望柔性直流输电技术的发展前景，探讨其在构建清洁、高效、智能的电力系统中发挥的重要作用。
通过本文的阐述，我们希望能够为从事柔性直流输电技术研究和应用的同行提供有益的参考和启示。
二、柔性直流输电技术原理柔性直流输电技术，又称为电压源换流器直流输电（VSC-HVDC），是近年来直流输电领域的一项重大技术革新。
与传统的基于电网换相换流器（LCC）的直流输电技术不同，柔性直流输电技术采用基于可关断器件的电压源换流器（VSC），这使得它在新能源接入、城市电网增容和孤岛供电等方面具有独特的优势。
柔性直流输电技术的核心在于电压源换流器（VSC）。
VSC采用可关断的电力电子器件（如绝缘栅双极晶体管IGBT），通过脉宽调制（PWM）技术实现对交流侧电压和电流的有效控制。
VSC既可以作为有功功率的源，也可以作为无功功率的源，因此它具有更好的控制灵活性和响应速度。
在柔性直流输电系统中，VSC通常与直流电容器和滤波器并联，以维持直流电压的稳定和滤除谐波。
VSC通过改变其输出电压的幅值和相位，可以独立地控制有功功率和无功功率的传输，从而实现对交流电网的灵活支撑。
柔性直流输电技术还采用了先进的控制系统，包括换流器控制、直流电压控制、功率控制等，以确保系统的稳定运行和电能质量。
这些控制系统可以根据系统的运行状态和实际需求，对VSC的输出进行实时调整，从而实现对交流电网的精准控制。
柔性直流输电技术以其独特的电压源换流器和先进的控制系统，实现了对交流电网的灵活支撑和精准控制。

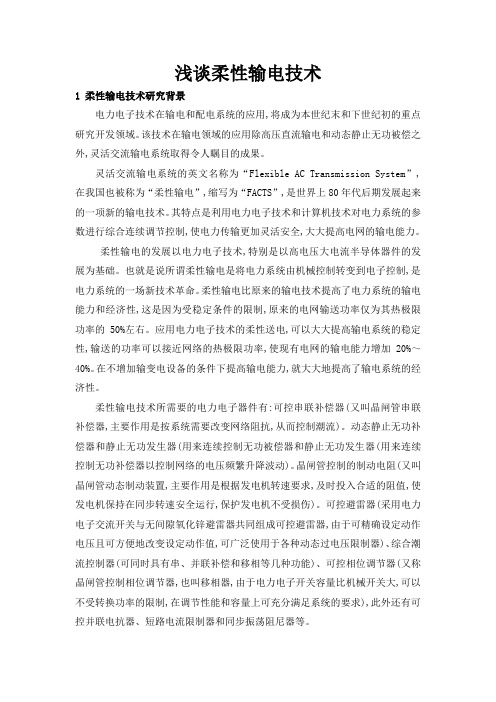

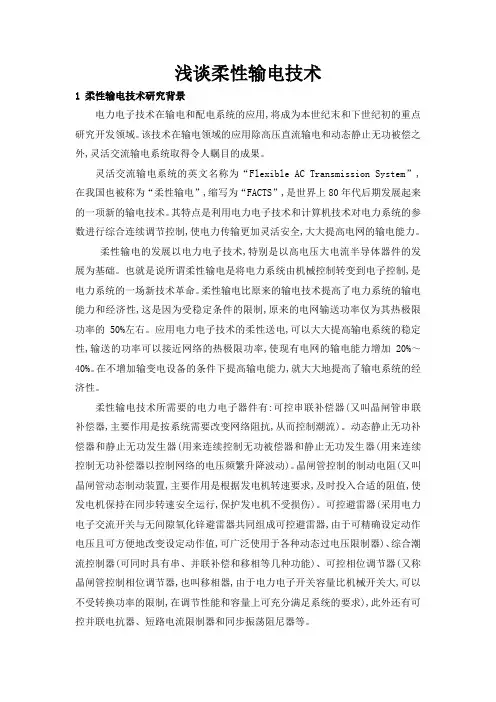

浅谈柔性输电技术1 柔性输电技术研究背景电力电子技术在输电和配电系统的应用,将成为本世纪末和下世纪初的重点研究开发领域。
该技术在输电领域的应用除高压直流输电和动态静止无功被偿之外,灵活交流输电系统取得令人瞩目的成果。
灵活交流输电系统的英文名称为“Flexible AC Transmission System”,在我国也被称为“柔性输电”,缩写为“FACTS”,是世界上80年代后期发展起来的一项新的输电技术。
其特点是利用电力电子技术和计算机技术对电力系统的参数进行综合连续调节控制,使电力传输更加灵活安全,大大提高电网的输电能力。
柔性输电的发展以电力电子技术,特别是以高电压大电流半导体器件的发展为基础。
也就是说所谓柔性输电是将电力系统由机械控制转变到电子控制,是电力系统的一场新技术革命。
柔性输电比原来的输电技术提高了电力系统的输电能力和经济性,这是因为受稳定条件的限制,原来的电网输送功率仅为其热极限功率的50%左右。
应用电力电子技术的柔性送电,可以大大提高输电系统的稳定性,输送的功率可以接近网络的热极限功率,使现有电网的输电能力增加20%～40%。
在不增加输变电设备的条件下提高输电能力,就大大地提高了输电系统的经济性。
柔性输电技术所需要的电力电子器件有:可控串联补偿器(又叫晶闸管串联补偿器,主要作用是按系统需要改变网络阻抗,从而控制潮流)。
动态静止无功补偿器和静止无功发生器(用来连续控制无功被偿器和静止无功发生器(用来连续控制无功补偿器以控制网络的电压频繁升降波动)。
晶闸管控制的制动电阻(又叫晶闸管动态制动装置,主要作用是根据发电机转速要求,及时投入合适的阻值,使发电机保持在同步转速安全运行,保护发电机不受损伤)。
可控避雷器(采用电力电子交流开关与无间隙氧化锌避雷器共同组成可控避雷器,由于可精确设定动作电压且可方便地改变设定动作值,可广泛使用于各种动态过电压限制器)、综合潮流控制器(可同时具有串、并联补偿和移相等几种功能)、可控相位调节器(又称晶闸管控制相位调节器,也叫移相器,由于电力电子开关容量比机械开关大,可以不受转换功率的限制,在调节性能和容量上可充分满足系统的要求),此外还有可控并联电抗器、短路电流限制器和同步振荡阻尼器等。

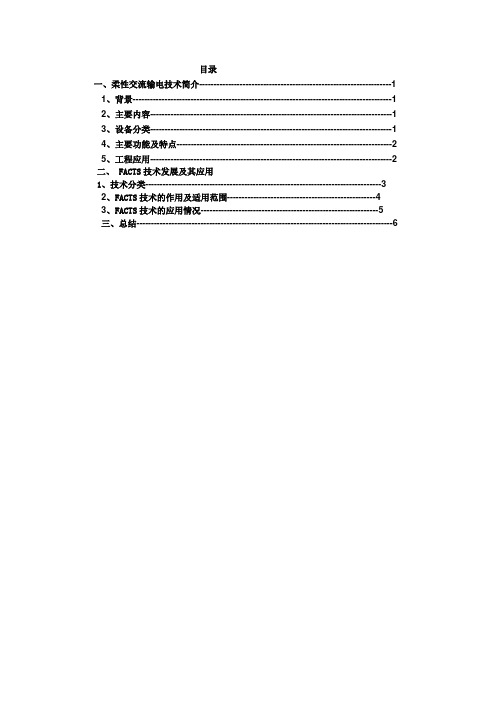

目录一、柔性交流输电技术简介------------------------------------------------------------------11、背景-----------------------------------------------------------------------------------------12、主要内容-----------------------------------------------------------------------------------13、设备分类-----------------------------------------------------------------------------------14、主要功能及特点--------------------------------------------------------------------------25、工程应用-----------------------------------------------------------------------------------2二、FACTS技术发展及其应用1、技术分类---------------------------------------------------------------------------------32、FACTS技术的作用及适用范围---------------------------------------------------43、FACTS技术的应用情况-------------------------------------------------------------5三、总结----------------------------------------------------------------------------------------6简介柔性交流输电技术（Flexible Alternating Current Transmission Systems，简称FACTS）又称为灵活交流输电技术，由美国电力专家N.G. Hingorani于1986年提出，并定义为“除了直流输电之外所有将电力电子技术用于输电的实际应用技术”。
2024年柔性直流输电市场发展现状引言柔性直流输电（Flexible Direct Current Transmission，简称FDCT）作为一种新型的输电技术，具有多种优势，如高效、低损耗和灵活性等。
随着电力需求的不断增长和可再生能源的迅速发展，柔性直流输电市场正逐渐展现出巨大的潜力。
本文将对柔性直流输电市场的发展现状进行分析和探讨。
主要内容1. 柔性直流输电技术简介柔性直流输电技术是一种将输电线路由传统的交流形式转变为直流形式的技术。
该技术利用高压直流输电（High Voltage Direct Current，简称HVDC）系统，通过转换站将交流电转换为直流电进行输送。
相较于传统的交流输电方式，柔性直流输电可以实现更高效率和更远距离的电能传输。
2. 柔性直流输电市场发展趋势柔性直流输电市场正逐渐蓬勃发展，并且呈现出以下几个主要的发展趋势：•可再生能源促进发展：随着可再生能源的快速发展，如风能和太阳能等，柔性直流输电正成为将这些能源从产地输送到用电地点的理想选择。
柔性直流输电系统可以实现大规模清洁能源的长距离传输。
•输电效率提高：与高压交流输电相比，柔性直流输电系统的输电效率更高。
因为直流电在输送过程中的能量损失较小，可以大幅度降低电力传输过程中的能量损耗，提高输电效率。
•电网稳定性提升：柔性直流输电系统具备快速响应和调节电网负荷等特点，可以提高电网的稳定性。
在能源供需波动较大的情况下，柔性直流输电系统可以有效地平衡能源供给和需求，提高电网的可靠性和稳定性。
3. 柔性直流输电市场的挑战柔性直流输电市场的发展也面临着一些挑战，主要包括以下几个方面：•技术难题：柔性直流输电技术相对较新，还存在一些技术难题，如电能转换效率、电气设备可靠性和环境适应能力等问题，需要进一步解决和改进。
•经济可行性：虽然柔性直流输电具有诸多优势，但是其建设和运营的成本相对较高，需要对投资回报作出准确评估，以确保项目的经济可行性。
柔性直流输电一、柔性直流输电技术1. 柔性直流输电系统换流站的主要设备。
柔性直流输电系统换流站的主要设备一般包括：电压源换流器、相电抗器、联结变压器、交流滤波器和控制保护以及辅助系统(水冷系统、站用系统)等。
2. 柔性直流输电技术的优点。
柔性直流输电是在常规直流输电的基础上发展起来的，因此传统的直流输电技术具有的优点，柔性输电大都具有。
此外，柔性输电还具有一些自身的优点。
1）潮流反转方便快捷，现有交流系统的输电能力强，交流电网的功角稳定性高。
保持电压恒定，可调节有功潮流；保持有功不变，可调节无功功率。
2）事故后可快速恢复供电和黑启动，可以向无源电网供电，受端系统可以是无源网络，不需要滤波器开关。
功率变化时，滤波器不需要提供无功功率。
3）设计具有紧凑化、模块化的特点，易于移动、安装、调试和维护，易于扩展和实现多端直流输电等优点。
4）采用双极运行，不需要接地极，没有注入地下的电流。
3. 柔性直流输电技术的缺点。
系统损耗大（开关损耗较大），不能控制直流侧故障时的故障电流。
在直流侧发生故障的情况下，由于柔性直流输电系统中的换流器中存在不可控的二极管通路，因此柔性直流输电系统不能闭锁直流侧短路故障时的故障电流，在故障发生后只能通过断开交流侧断路器来切除故障。
可以使用的最佳解决方式是通过使用直流电缆来提高系统的可靠性和可用率。
二、常规直流输电技术和柔性直流输电技术的对比1. 换流器阀所用器件的对比。
1）常规直流输电采用大功率晶闸管，由于晶闸管是非可控关断器件，这使得在常规直流输电系统中只能控制晶闸管换流阀的开通而不能控制其关断，其关断必须借助于交流母线电压的过零，使阀电流减小至阀的维持电流以下才行。
2）柔性直流输电一般采用IGBT阀，由于IGBT是一种可自关断的全控器件，即可以根据门极的控制脉冲将器件开通或关断，不需要换相电流的参与。
2. 换流阀的对比。
1）常规直流输电系统中换流阀所用的器件是大功率晶闸管和饱和电抗器，可以输送大功率。
柔性直流输电技术介绍1引言柔性直流输电技术（Voltage Sourced Converter,VSC）是一种以电压源变流器、可关断器件（如门极可关断晶闸管（GTO）、绝缘栅双极晶体管（IGBT））和脉宽调制（PWM）技术为基础的新型直流输电技术。
国外学术界将此项输电技术称为VSC-HVDC，国内学术界将此项输电技术称为柔性直流输电，制造厂商ABB 公司与西门子公司分别将该项输电技术命名为HVDC Light和HVDC Plus。
与传统基于晶闸管的电流源型直流输电技术相比，柔性直流输电技术具有可控性高、设计施工方便环保、占地小及换流站间无需通信等优点，在可再生能源并网、分布式发电并网、孤岛供电、城市电网供电等方面具有明显的优势。
随着大功率全控型电力电子器件的迅速发展，柔性直流输电技术在高压直流输电领域受到越来越广泛的关注及应用。
传统的低电平VSC具有开关频率高、输出电压谐波大、电压等级低、需要无源滤波器等缺点，而且存在串联器件的动态均压问题；多电平变流器提供了一种新的VSC实现方案。
它通过电平叠加输出高电压，逼近理想正弦波，输出电压谐波含量少，无需滤波设备。
自1997年赫尔斯扬试验工程投入运行以来，柔性直流输电技术迅速发展，目前已有13项工程投入商业运行，最高电压等级已达±200kV，最大工程容量达到400MW，最长输电距离为970km。
通过各个领域专家的不断创新和工程建设运行经验的不断积累，柔性直流输电技术作为一种先进的输电技术已具备大规模应用的条件。
图1两端VSC-HVDC系统典型结构图2008年12月，“柔性直流输电关键技术研究与示范工程”作为国家电网公司的重大科技专项正式启动。
该工程联接上海南汇风电场与书院变电站，用于上海南汇风电网并网，是中国首条柔性直流输电示范工程。
该工程由中国电力科学研究院开发，负责接入系统设计、设备供货及工程实施等工作。
2柔性直流输电技术的研究现状2.1高压大容量电压源变流器技术2.2.1模块化多电平变流器（Modular Multilevel Converter,MMC）模块化多电平变流器可以有效降低交流电压变化率，其拓扑结构如图2所示。
柔性直流输电技术应用、进步与期望一、概述随着全球能源结构的转型和电力电子技术的飞速发展，柔性直流输电技术（VSCHVDC）作为一种新型的输电方式，正逐渐受到广泛关注和应用。
柔性直流输电技术以其独特的优势，如可独立控制有功和无功功率、无需交流系统提供换相电压支撑、易于构成多端直流系统等，在新能源接入、城市电网供电、海岛供电、分布式发电并网等领域展现出广阔的应用前景。
自20世纪90年代以来，柔性直流输电技术经历了从理论研究到工程实践的发展历程。
随着电力电子器件的不断进步和控制策略的优化，柔性直流输电系统的容量和电压等级不断提升，系统效率和可靠性也得到了显著提高。
目前，柔性直流输电技术已成为解决新能源大规模并网、提高电网智能化水平、推动能源互联网发展的重要技术手段。
尽管柔性直流输电技术取得了显著的进步，但仍面临一些挑战和期望。
一方面，随着应用领域的不断拓展，对柔性直流输电系统的性能要求也越来越高，如更高的容量、更低的损耗、更快的响应速度等。
另一方面，随着可再生能源的大规模开发和利用，电网的复杂性和不确定性也在增加，这对柔性直流输电技术的稳定性和可靠性提出了更高的要求。
1. 简述柔性直流输电技术的背景和重要性随着全球能源需求的日益增长，传统直流输电技术在面对能源紧缺、环境压力以及现代科技发展的挑战时，已显得力不从心。
在这样的背景下，柔性直流输电技术应运而生，成为了一种顺应社会发展的新型输电技术。
从能源角度来看，随着城市化进程的加快和工业化水平的提高，能源需求呈现出爆炸式增长。
传统的直流输电技术，虽然在一定程度上能够满足能源传输的需求，但在面对大规模、远距离的电能输送时，其局限性逐渐显现。
同时，随着可再生能源的快速发展，如风能、太阳能等，这些能源具有分散性、远离负荷中心以及小型化的特点，传统的直流输电技术难以满足这些新能源的接入和调度需求。
柔性直流输电技术的出现，正好弥补了这一技术短板，使得大规模、远距离的电能输送以及新能源的接入和调度成为可能。
柔性直流输电工程技术研究、应用及发展一、本文概述1、简述柔性直流输电技术的背景和发展历程随着能源结构的优化和电网互联的需求增长，直流输电技术以其长距离、大容量、低损耗的优势，在电力系统中占据了举足轻重的地位。
然而，传统的直流输电技术，如基于晶闸管的直流输电（LCC-HVDC），存在换流站需消耗大量无功、无法独立控制有功和无功功率、对交流系统故障敏感等问题。
因此，柔性直流输电技术（VSC-HVDC）应运而生，它采用电压源型换流器（VSC）和脉宽调制（PWM）技术，实现了对有功和无功功率的独立控制，并具有快速响应、灵活调节、易于构成多端直流系统等优点。
柔性直流输电技术的发展历程可以追溯到20世纪90年代初，当时基于绝缘栅双极晶体管（IGBT）的VSC技术开始应用于风电场并网和孤岛供电等领域。
随着电力电子技术的快速发展，VSC的容量和电压等级不断提升，使得柔性直流输电技术在电网互联、新能源接入、城市配电网等领域得到了广泛应用。
进入21世纪后，随着全球能源互联网的提出和新能源的大规模开发，柔性直流输电技术迎来了快速发展的黄金时期。
目前，柔性直流输电技术已经成为直流输电领域的研究热点和发展方向，其在全球范围内的大规模应用也为电力系统的智能化、绿色化、高效化发展提供了有力支撑。
2、阐述柔性直流输电技术在现代电力系统中的重要性在现代电力系统中，柔性直流输电技术已经日益显示出其无法替代的重要性。
它作为一种先进的输电技术，不仅克服了传统直流输电技术的局限性，还以其独特的优势在现代电网建设中占据了举足轻重的地位。
柔性直流输电技术的灵活性和可控性使得它在大规模可再生能源接入电网中发挥了关键作用。
随着可再生能源如风能、太阳能等的大规模开发和利用，电网面临着越来越大的挑战。
这些可再生能源具有随机性、波动性和间歇性等特点，对电网的稳定性造成了威胁。
而柔性直流输电技术通过其独特的控制策略，可以实现对有功功率和无功功率的独立控制，从而有效地解决可再生能源接入电网所带来的问题，提高电网的稳定性和可靠性。
柔性输电之直流输电内容简介轻型直流输电技术是20世纪90年代开始发展的一种新型直流输电技术，核心是采用以全控型器件（如GTO和IGBT等）组成的电压源换流器（VSC）进行换流。
这种换流器功能强、体积小，可减少换流站的设备、简化换流站的结构，故称之为轻型直流输电，其系统原理如图2-1所示。
图2.1 柔性直流输电系统原理示意图其中两个电压源换流器VSC1和VSC2分别用作整流器和逆变器，主要部件包括全控换流桥、直流侧电容器；全控换流桥的每个桥臂均由多个绝缘栅双极晶体管IGBT或门极可关断晶体管GTO等可关断器件组成，可以满足一定技术条件下的容量需求；直流侧电容为换流器提供电压支撑，直流电压的稳定是整个换流器可靠工作的保证；交流侧换流变压器和换流电抗器起到VSC与交流系统间能量交换纽带和滤波作用；交流侧滤波器的作用是滤除交流侧谐波。
由于柔性直流输电一般采用地下或海底电缆，对周围环境产生的影响很小。
1引言随着科学技术的发展，到目前为止，电力传输经历了直流、交流和交直流混合输电三个阶段。
早期的输电工程是从直流输电系统开始的，但是由于不能直接给直流电升压，使得输电距离受到较大的限制，不能满足输送容量增长和输电距离增加的要求。
19世纪80年代末发明了三相交流发电机和变压器，交流输电就普遍地代替了直流输电，并得到迅速发展，逐渐形成现代交流电网的雏形。
大功率换流器的研究成功，为高压直流输电突破了技术上的障碍，因此直流输电重新受到人们的重视。
直流输电相比交流输电在某些方面具有一定优势，自从20世纪50年代联接哥特兰岛与瑞典大陆之间的世界第一条高压直流输电（HVDC）线路建成以来，HVDC在很多工程实践中得到了广泛的应用，如远距离大功率输电、海底电缆输电、两个交流系统之间的非同步联络等等。
目前，国内已有多个大区之间通过直流输电系统实现非同步联网：未来几年，南方电网将建成世界上最大的多馈入直流系统；东北电网也有多条直流输电线路正在建设或纳入规划。
交直流混合输电是现代电网的主要发展趋势。
经过多年来的研究和工程实践工作，HVDC技术有了较大的提高，在降低损耗、控制和保护技术等方面取得了长足的进步。
但是HVDC在应用中，仍然存在着一些固有的缺陷：受端网络必须是一个有源系统，不能向无源系统供电；在向短路容量不足的系统供电时易发生换相失败；换流器本身为一谐波源，需要配置专门的滤波装置，增加了设备投资和占地而使费用相对较高；同时，运行过程中吸收较多的无功功率等。
尽管人们对传统HVDC输电技术进行了不断的改进，但这些改进措施均不能从根本上解决传统HVDC输电系统的不足。
20世纪90年代以后，随着电力电子技术的发展，特别是具有可关断能力的新型半导体器件的出现，如绝缘栅双极晶体管（IGBT）、门极可关断晶闸管（GTO）等，这些新型全控型器件取代传统半控型晶闸管应用于HVDC中，从而促进了HVDC 输电技术的重大变革。
1997年第一个采用IGBT组成的电压源型换流器的柔性直流输电（HVDC Flexible）试验工程在瑞典投入运行，标志着直流输电技术开始了新的发展。
随着全控型功率器件的发展及其性能的不断改善，基于电压源（VSC）换流技术的高压直流输电（HVDC）的工程应用越来越多。
从其技术特点和实际工程的运行来看，很适合应用于可再生能源并网、分布式发电并网、孤岛供电、城市电网供电、异步交流电网互联等领域。
2柔性直流输电技术概述2.1直流输电技术的发展历程虽然历史上第一个实用的电力系统采用直流输电，但由于在电力工业发展初期，直流输电与交流输电相比存在很多劣势，如灵活变压能力差、电压低、损耗大、联网能力差、供电范围小、输电和用电设备复杂、维护量大和成本高等，导致直流输电的发展较慢。
在很长一段时间内，直流输电都处于劣势，而交流输电发展迅速，占据了电力工业的主导地位。
但是随着电力系统的不断发展壮大，电网联系日趋复杂，交流系统也暴露了一些其固有的特点，特别是交流远距离输电受到同步运行稳定性的限制，直流输电技术重新为人们重新重视，从而推动直流输电技术的快速发展。
由于电力系统的发输配电各个环节绝大部分均为交流电，要采用直流输电，就必须要解决换流问题，因此，直流输电技术的发展主要体现在换流器件的发展变化上。
根据换流器件的不同可以看出直流输电技术的发展过程。
1.可控汞弧阀换流器20世纪50年代，可控汞弧阀（mercury arc valve）换流器的研制成功并投入运行，为发展高电压、大功率直流输电开辟了道路。
1954年，世界上第一个采用汞弧阀换流器的商业化直流输电系统——瑞典大陆到哥特兰岛（Gotland）的直流输电工程的成功投入运行，标志着HVDC输电的诞生。
20世纪50~70年代是HVDC的汞弧阀换流器换流时期。
在此期间，世界上共有12项汞弧阀换流的HVDC工程投入运行，总容量约为5000MW。
但是由于汞弧阀制造技术复杂、价格昂贵、逆弧故障率高、可靠性较差、运行维护不便等因素，它很快被新兴的晶匝管阀换流技术所代替。
到20世纪末期，全世界依然采用汞弧阀换流的HVDC工程尚存4个。
2.晶匝管换流器由于晶匝管换流器克服了汞弧阀易发生逆弧、控制复杂、启动时间长等缺点，而且制造、维修和维护也都比汞弧阀方便，因此，随着高压大容量的可控硅元件组成的晶匝管换流器的出现，逐渐代替汞弧阀，并将HVDC输电带入一个新的发展时期，即所谓的晶匝管换流时期。
1970年，瑞典首先采用可控硅换流器叠加在原有汞弧阀换流器上，对哥特兰岛直流输电系统进行了扩建增容，增容部分的直流电压为50kV、电流为200A、送电功率为10MW，扩建成为150kV、30MW的直流输电系统。
1972年投入的加拿大伊尔河非同步联络站（80kV、320MW）是世界上第一个全部采用晶匝管换流器的直流输电工程。
1976年以后，世界上建成的直流输电工程几乎全部采用可控硅换流器，包括目前世界上容量最大、电压等级最高的巴西Itaipu HVDC输电工程（1987年投运，±600kV，6300MW，传输距离约为800km）。
晶匝管换流器的应用，使直流输电有了较快的发展。
1960-1975年间，直流输电容量的年平均增长速度仅450MW，而1976-1980年间，年平均增长速度达1500MW。
虽然我国的直流输电工程起步较晚，但发展异常迅速，从1987年我国第一个直流输电工程——舟山直流输电工程开始，到2004年底已有7项直流输电工程投入运行，还有多项直流工程正在实施或计划建设，如三峡向上海送电的第二个HVDC工程，西北-华北HVDC B2B互联的灵宝工程，西南水电向华南、华中、广东输送的HVDC工程等。
3.新型半导体换流元件构成的换流器目前，HVDC中应用最广泛的仍然是基于晶匝管的换流器，但是随着新型电力电子器件的出现，特别是可关断器件的发展，其电压等级不断提高，容量不断增大，而且具有高频开关特性，给HVDC技术注入新的活力。
其中“轻型直流输电（HVDC light）”（即柔性直流输电）被认为是HVDC发展史上的一次重大技术突破。
它一改传统的采用的CSC的作法，而是采用IGBT等可关断器件构成的VSC，从而给HVDC技术带来了诸多新特点。
1997年，世界上第一个采用IGBT组成的电压源型换流器的HVDC Light工业性试验工程在瑞典投入运行，输送功率和电压为3MW和±10kV，输送距离为10km，标志着直流输电技术开始了新的发展。
第一个商业化HVDC light工程，即瑞典Gotland地下电缆送电工程，于1999年投运，用于连接Gotland岛上风力发电厂和Visby市电网，输送功率和电压为50MW。
目前已投运最大容量的HVDC Light输电项目是于2002年投运的连接康涅狄格和纽约长岛的水下电缆输电工程，输送容量和电压达330MW和±150kV，输电距离为40km。
总的来说，直流发电和输电技术在电力工业诞生时经过短暂的辉煌（19世纪80年代）后，交流电迅速取代它而成为占据绝对优势的发电、输电和供电技术；直到20世纪中期，随着大容量、高电压汞弧阀换流器，特别是随后的电力电子变换技术的发展，高压直流输电技术从新获得重视。
由于它在远距离输电的成本和一些特殊的环境（背靠背、地下、海下）中具有明显的优势而得到应用，从而形成了当前电力工业中HVAC输电占主导地位、HVDC输电作为有益补充的格局。
2.2基本原理轻型直流输电技术是20世纪90年代开始发展的一种新型直流输电技术，核心是采用以全控型器件（如GTO和IGBT等）组成的电压源换流器（VSC）进行换流。
这种换流器功能强、体积小，可减少换流站的设备、简化换流站的结构，故称之为轻型直流输电，其系统原理如图2-1所示。
图2.1 柔性直流输电系统原理示意图其中两个电压源换流器VSC1和VSC2分别用作整流器和逆变器，主要部件包括全控换流桥、直流侧电容器；全控换流桥的每个桥臂均由多个绝缘栅双极晶体管IGBT或门极可关断晶体管GTO等可关断器件组成，可以满足一定技术条件下的容量需求；直流侧电容为换流器提供电压支撑，直流电压的稳定是整个换流器可靠工作的保证；交流侧换流变压器和换流电抗器起到VSC与交流系统间能量交换纽带和滤波作用；交流侧滤波器的作用是滤除交流侧谐波。
由于柔性直流输电一般采用地下或海底电缆，对周围环境产生的影响很小。
假设换流电抗器是无损耗的，在忽略谐波分量时，换流器和交流电网之间传输的有功功率P及无功功率Q分别为式中：UC 为换流器输出电压的基波分量；US为交流母线电压基波分量；δ为和之间的相角差；XL为换流电抗器和换流变压器的电抗。
由式（1）、（2）可以看出，有功功率的传输主要取决于δ，无功功率的传输主要取决于UC 。
而UC是由换流器输出的脉宽调制（PWM）电压的脉冲宽度控制的。
轻型直流输电技术是在大功率全控型器件组成的电压源换流器（VSC）和用于高压直流输电的交联聚乙烯（XLPE）电缆出现之后，采用脉宽调制控制技术而发展起来的。
柔性直流输电技术中的一项核心技术是正弦脉宽调制（Sine Pulse Width Modulation，SPWM），其控制原理如图2.2所示。
图2中A相SPWM的调制参考波UAref 与三角载波Utri进行数值比较，当参考波数值大于三角载波，触发A相的上桥臂开关导通，并关断下桥臂开关，反之则触发下桥臂开关导通，并关断上桥臂开关。
伴随上下桥臂开关的交替导通与关断，VSC交流出口电压UAo将产生幅值为正负Ud /2的脉冲序列，Ud为VSC的直流侧电压。
该脉冲序列中的基频电压分量UAo1与调制参考波相位一致，幅值为Ud/2。
因此从调制参考波与出口电压基频分量的关系上看，VSC可视为无相位偏移、增益为Ud/2的线性放大器。
