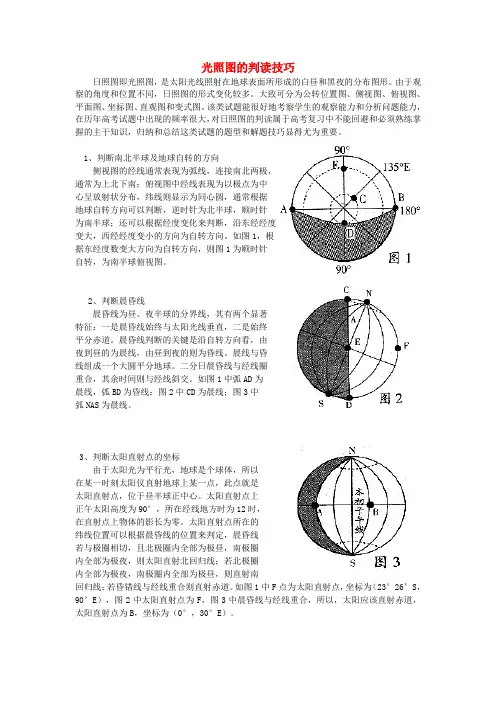

光照图的判读技巧日照图即光照图，是太阳光线照射在地球表面所形成的白昼和黑夜的分布图形。
由于观察的角度和位置不同，日照图的形式变化较多。
大致可分为公转位置图、侧视图、俯视图、平面图、坐标图、直观图和变式图。
该类试题能很好地考察学生的观察能力和分析问题能力，在历年高考试题中出现的频率很大，对日照图的判读属于高考复习中不能回避和必须熟练掌握的主干知识，归纳和总结这类试题的题型和解题技巧显得尤为重要。
1、判断南北半球及地球自转的方向侧视图的经线通常表现为弧线，连接南北两极，通常为上北下南；俯视图中经线表现为以极点为中心呈放射状分布，纬线则显示为同心圆，通常根据地球自转方向可以判断，逆时针为北半球，顺时针为南半球；还可以根据经度变化来判断，沿东经经度变大，西经经度变小的方向为自转方向。
如图1，根据东经度数变大方向为自转方向，则图1为顺时针自转，为南半球俯视图。
2、判断晨昏线晨昏线为昼、夜半球的分界线，其有两个显著特征：一是晨昏线始终与太阳光线垂直，二是始终平分赤道。
晨昏线判断的关键是沿自转方向看，由夜到昼的为晨线，由昼到夜的则为昏线。
晨线与昏线组成一个大圆平分地球。
二分日晨昏线与经线圈重合，其余时间则与经线斜交。
如图1中弧AD为晨线，弧BD为昏线；图2中CD为晨线；图3中弧NAS为晨线。
3、判断太阳直射点的坐标由于太阳光为平行光，地球是个球体，所以在某一时刻太阳仅直射地球上某一点，此点就是太阳直射点，位于昼半球正中心。
太阳直射点上正午太阳高度为90°，所在经线地方时为12时，在直射点上物体的影长为零。
太阳直射点所在的纬线位置可以根据晨昏线的位置来判定，晨昏线若与极圈相切，且北极圈内全部为极昼，南极圈内全部为极夜，则太阳直射北回归线；若北极圈内全部为极夜，南极圈内全部为极昼，则直射南回归线；若昏错线与经线重合则直射赤道。
如图1中F点为太阳直射点，坐标为（23°26’S，90°E），图2中太阳直射点为F，图3中晨昏线与经线重合，所以，太阳应该直射赤道，太阳直射点为B，坐标为（0°，30°E）。

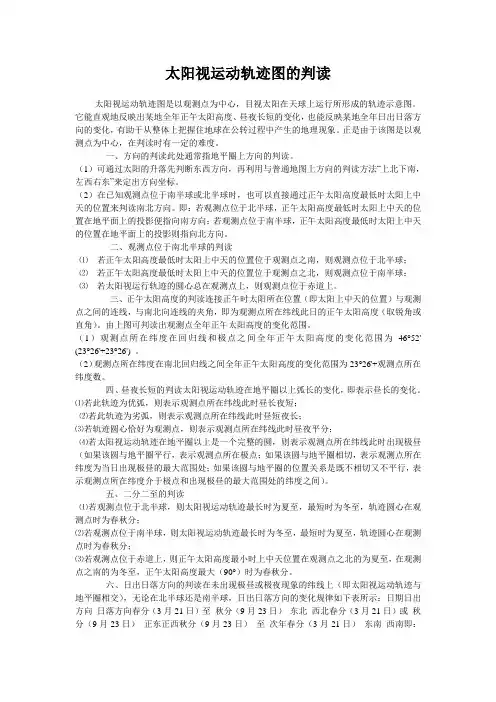

太阳视运动轨迹图的判读太阳视运动轨迹图是以观测点为中心，目视太阳在天球上运行所形成的轨迹示意图。
它能直观地反映出某地全年正午太阳高度、昼夜长短的变化，也能反映某地全年日出日落方向的变化，有助于从整体上把握住地球在公转过程中产生的地理现象。
正是由于该图是以观测点为中心，在判读时有一定的难度。
一、方向的判读此处通常指地平圈上方向的判读。
（1）可通过太阳的升落先判断东西方向，再利用与普通地图上方向的判读方法“上北下南，左西右东”来定出方向坐标。
（2）在已知观测点位于南半球或北半球时，也可以直接通过正午太阳高度最低时太阳上中天的位置来判读南北方向。
即：若观测点位于北半球，正午太阳高度最低时太阳上中天的位置在地平面上的投影便指向南方向；若观测点位于南半球，正午太阳高度最低时太阳上中天的位置在地平面上的投影则指向北方向。
二、观测点位于南北半球的判读⑴若正午太阳高度最低时太阳上中天的位置位于观测点之南，则观测点位于北半球；⑵若正午太阳高度最低时太阳上中天的位置位于观测点之北，则观测点位于南半球；⑶若太阳视运行轨迹的圆心总在观测点上，则观测点位于赤道上。
三、正午太阳高度的判读连接正午时太阳所在位置（即太阳上中天的位置）与观测点之间的连线，与南北向连线的夹角，即为观测点所在纬线此日的正午太阳高度（取锐角或直角）。
由上图可判读出观测点全年正午太阳高度的变化范围。
（1）观测点所在纬度在回归线和极点之间全年正午太阳高度的变化范围为46°52' (23°26'+23°26') 。
（2）观测点所在纬度在南北回归线之间全年正午太阳高度的变化范围为23°26'+观测点所在纬度数。
四、昼夜长短的判读太阳视运动轨迹在地平圈以上弧长的变化，即表示昼长的变化。
⑴若此轨迹为优弧，则表示观测点所在纬线此时昼长夜短；⑵若此轨迹为劣弧，则表示观测点所在纬线此时昼短夜长；⑶若轨迹圆心恰好为观测点，则表示观测点所在纬线此时昼夜平分；⑷若太阳视运动轨迹在地平圈以上是一个完整的圆，则表示观测点所在纬线此时出现极昼（如果该圆与地平圈平行，表示观测点所在极点；如果该圆与地平圈相切，表示观测点所在纬度为当日出现极昼的最大范围处；如果该圆与地平圈的位置关系是既不相切又不平行，表示观测点所在纬度介于极点和出现极昼的最大范围处的纬度之间）。
光照图的识别及应用是地理高考考查地球运动知识中的重点和难点，学生在学习过程中必须提高识图、析图、绘图能力。
光照图有三要素：太阳光线、晨昏线和昼夜半球，结合光照图的要素，我们可从以下方面掌握判读的技巧：一、南北极判读：光照图主要有侧视图、俯视图、变式图三种，常见的是侧视图和俯视图。
1、侧视图：通常是上北下南，一般北极在上，南极在下，赤道为一直线居中，地轴或垂直或倾斜，晨昏线二分日起止于南北极点 (如图一) ，二至日，晨昏线起止于南北极圈的两端 (如图二、图三) 。
（图一）（图二）（图三）2、俯视图：圆心为极点，外圆为某一纬线圈，判读时首先要判断南、北半球或南、北极点：①根据地球自转方向判断：北极所在的北半球逆时针自转（如图四），南极所在的南半球顺时针自转（如图五）；②地球自转方向与东经度数由小到大的排列方向相同，即东经度数沿逆时针增加为北极图沿顺时针方向增加为南极图。
（图四）（图五）二、晨昏线判读地球是一个不透明、不发光的球体，平行的太阳光线只能照亮地球的一半，从而产生了昼夜半球，昼夜半球的分界线就是晨昏线，它由晨线、昏线组成，故又称晨昏圈。
晨昏圈为一个过球心、平分地球的大圆，并始终与太阳光线垂直，晨昏线自东向西每小时移动15度，跟地球自转方向相反。
在日照图上(如图六)晨昏线判读可根据的方法：1、根据地球自转方向判断：顺着地球自转方向，由昼半球过渡到夜半球的分界线是昏线，反之是晨线。
2、根据昼、夜半球判断：位于昼半球西部边缘与夜半球的分界线为晨线，位于昼半球在东部边缘与夜半球的分界线为昏线。
（图六）三、节气和日期判读1、如以上图一所示，当晨、昏线过极点，与某一经线重合时，太阳直射赤道，是北半球的春分（３月２１日）或秋分（９月２３日）2、如以上图四所示，当晨、昏线与极圈相切，若北极圈内全部在受光半球(即出现极昼)，南极圈内全部在背光半球(即出现极夜)，则为北半球的夏至日（６月２２日），太阳直射北回归线；若北极圈内为极夜现象，则是北半球的冬至日（１２月２２日），太阳直射南回归线。
太阳光照图的判读技巧-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII太阳光照图的判读技巧【判读方法】一、判读的基本前提1.“四看”(1)看投影方位；(2)看经纬度； (3)看昼夜情况；(4)看运动状态。
2.“三定”(1)定出反映的日期或时刻；(2)定出考查对象的空间位置；(3)定出相关要素极其运动变化趋势。
二、阅读的知识铺垫1. 阅读地理坐标；即重要的点、重要的线(如00和180o经线、赤道、回归线、极圈、晨昏线、太阳直射的纬线和经线、6时、12时、18时、24时所在经线等)；2. 阅读地球自转方向和南北极；3. 阅读昼夜状况；太阳光线来自何方；4. 阅读重要的面(如东西半球、南北半球、昼半球、夜半球、极昼和极夜范围等)。
5. 找出直射点的位置，因为直射的经线反映出经度和时间，而直射的纬线则反映出纬度和季节。
【考察目标】通过光照图考查的内容1. 确定日界线、时区；2. 区分东西及南北半球、相对方位；3. 计算线或点(直射点)的经纬度值；计算日期，地方时及区时；4. 计算某地正午太阳高度及其变化；5. 判断直射点的位置极其移动；6. 区分昼夜分布、晨昏线、昼半球、夜半球、极昼与极夜范围及其变化；7. 计算昼夜长短及其变化；8. 确定日期、节气、季节、五带的分布；9. 确定物体水平运动偏向；推断公转速度状况；10.联想并发散相关季节的气压带与风带、洋流、气候以及对人类活动的影响等。
【内容要点】日照图也叫光照图，即太阳光线照射在地球表面所形成的白昼和黑夜的分布图形。
由于观察的角度不同，日照图的形式变化较多，该类试题能很好地考察学生的观察能力和分析问题能力，在历年高考试题中出现的频率很大，对日照图的判读属于高考复习中不能回避和必须熟练掌握的主干知识，归纳和总结这类试题的题型和解题技巧显得尤其重要。
一、光照图与太阳的视运动和日影1. 同一地点（以40°N某地为例）在不同的日期时间内物影的指向状况：(1)春分日或秋分日：太阳直射赤道(如图①a所示),在40°N地区,太阳从正东方向升起,以50°仰角经过正南天空，后从正西方向落下（如图①b所示）。
高中地理光照图的判读规律高中地理光照图的判读规律总结如下：1、确定南北极：⑴、侧视图：一般说来，上北下南。
⑵、极视图：①、北半球逆时针、南半球顺时针方向自转。
②、自转方向与东经度增大方向一致，与西经度减小方向一致。
2、确定方向：⑴、经线指示东西方向(与自转方向一致为东，与自转方向相反为西)。
⑵、纬线指示南北方向(指向北极为北方，指向南极为南方)。
3、确定经线和纬线：⑴、数字往自转方向增大的是东经。
⑵、数字往自转方向减小的是西经。
⑶、数字往北极方向增大的是北纬。
⑷、数字往南极方向增大的是南纬。
⑸、东西两半球分界线为西经20和东经160。
⑹、西经20往东为东半球，以西为西半球，东经160则正相反。
4、确定晨线和昏线：晨昏线(圈)是昼半球与夜半球的分界线。
⑴、顺着地球自转方向，由昼夜为昏线。
⑵、顺着地球自转方向，由夜昼为晨线。
5、确定日期和季节：⑴、北极圈内极昼，或南极圈内极夜为夏至日，日期为6月22日。
⑵、南极圈内极昼，或北极圈内极夜为冬至日，日期为12月22日。
⑶、晨昏线(圈)与经线重合，或北极、南极无极昼极夜为春分或秋分，日期分别为3月21日或9月23日。
6、确定太阳直射点的位置：在一天中，太阳依次直射南北回归线之间的某条纬线上的点，但在某时刻只能直射其中一点。
A、直射的经线：⑴、太阳直射点的经度是平分昼半球经线的度数，也就是地方时为12点的经线。
⑵、平分夜半球的经线，地方时为0点，在地球上与该经线背对的那条经线地方时为12点。
B、直射的纬线：⑴、北极圈内极昼或南极圈内极夜，太阳直射北回归线。
⑵、南极圈内极昼或北极圈内极夜，太阳直射南回归线。
⑶、晨昏线过南北极点，或晨昏线(圈)与某一条经线圈重合，太阳直射赤道。
⑷、北半球昼长夜短，直射点位于北半球，南半球昼长夜短，直射点位于南半球。
全球昼夜平分，直射点在赤道。
7、确定地方时：确定地方时，一般要参考下列几点的地方时。
⑴、晨线与赤道交点的地方时为6点，该点所在经线的地方时都为6点。
第三讲太阳光照图的判读【判读方法】一、判读的基本要求1.“四看”(1)看投影方位；(2)看经纬度；(3)看昼夜情况；(4)看运动状态。
2.“三定”(1)定出反映的日期或时刻；(2)定出考查对象的空间位置；(3)定出相关要素极其运动变化趋势。
二、阅读的基本信息1. 阅读地理坐标；即重要的点、重要的线(如00和180o经线、赤道、回归线、极圈、晨昏线、太阳直射的纬线和经线、6时、12时、18时、24时所在经线等)；2. 阅读地球自转方向和南北极；3. 阅读昼夜状况；太阳光线来自何方；4. 阅读重要的面(如东西半球、南北半球、昼半球、夜半球、极昼和极夜范围等)。
5. 找出直射点的位置，因为直射的经线反映出经度和时间，而直射的纬线则反映出纬度和季节。
【考点要求】通过光照图考查的内容1. 确定日界线、时区；2. 区分东西及南北半球、相对方位；3. 计算线或点(直射点)的经纬度值；计算日期，地方时及区时；4. 计算某地正午太阳高度及其变化；5. 判断直射点的位置极其移动；6. 区分昼夜分布、晨昏线、昼半球、夜半球、极昼与极夜范围及其变化；7. 计算昼夜长短及其变化；8. 确定日期、节气、季节、五带的分布；9. 确定物体水平运动偏向；推断公转速度状况；10.联想并发散相关季节的气压带与风带、洋流、气候以及对人类活动的影响等。
【内容要点】日照图也叫光照图，即太阳光线照射在地球表面所形成的白昼和黑夜的分布图形。
由于观察的角度不同，日照图的形式变化较多，该类试题能很好地考察学生的观察能力和分析问题能力，在历年高考试题中出现的频率很大，对日照图的判读属于高考复习中不能回避和必须熟练掌握的主干知识，归纳和总结这类试题的题型和解题技巧显得尤其重要。
一、光照图与太阳的视运动和日影1.同一地点（以40°N某地为例）在不同的日期时间内物影的指向状况：(1)春分日或秋分日：太阳直射赤道(如图①a所示),在40°N地区,太阳从正东方向升起,以50°仰角经过正南天空，后从正西方向落下（如图①b所示）。
