工程施工安全技术交底书施工单位：中国铁建大桥工程局集团有限公司编号：项目名称成都地铁5号线第一、二期工程土建6A标接受交底单位施工部位施工内容降水作业交底内容：一、一般性交底：1、出入施工现场必须遵守交通规则，注意行人车辆，防止交通事故的发生。

2、进入施工现场必须正确佩戴安全帽，系帽带，夜间必须穿反光背心，登高作业必须系安全带，安全带高挂低用。

3、进入施工现场，必须经过“三级”安全教育，并考核合格后方可上岗。

4、严禁酒后作业，操作时严禁穿拖鞋、短裤、背心、高跟鞋，严禁赤膀操作，施工作业时严禁嬉戏打闹。

严格按照操作规程进行施工，严格执行安全技术交底。

5、特种作业人员，必须持有效操作许可证方可上岗，操作资格证复印件必须随身携带，严禁无证人员操作。

6、严禁私自拆除安全防护设施，需要拆除时，必须经过项目部安全员同意方可拆除，施工完毕后，必须及时恢复拆除的安全防护设施。

7、严禁随意私自乱接乱拉和移动电气设备，需要接线或移动时必须由施工现场的专业电工来完成。

8、严禁随意拆除、挪动、损坏消防设施，禁止在宿舍、木工加工区等禁火区内吸烟、动用明火。

9、禁止在宿舍使用电炉子、液化气罐等设备烧水做饭。

10、施工用电必须按照《施工用电安全管理办法》进行操作实行三相五线制，三级配电两级保护，一机一箱一闸一漏，禁止一箱多用、一闸多机，配电箱必须安装漏电保护器和隔离开关。

11、对违章指挥有权拒绝执行，对施工环境存在安全隐患的有权要求增设安全防护设施，若无安全防护设施，有权拒绝施工。

12、搬运钢筋要注意附近有无障碍物、架空电线和其他临时电气设备，防止钢筋在回转时碰撞电线或发生触电事故；13、装运物料时，规格必须统一，不准长短参差不一；14、六级以上强风和大雨、大雪、大雾天气必须停止露天高处作业。

在雨、雪后和冬季，露天作业时必须先清除水、雪、霜、冰，并采取防滑措施；15、要保持作业面道路通畅，作业环境整洁；16、作业中出现不安全险情时，必须立即停止作业，撤离危险区域，报告领导解决，严禁冒险作业。

检查井与集水井施工方案及工艺方法检查井分为Mu10页岩砖砌检查井、成品检查井，集水井采用混凝土现浇。

（一）、定位测量及土石方开挖（1）按检查井的中心坐标位置测放出检查井的开挖边线（包括放坡）并预留工作面宽度。

（二）、滑水槽施工滑水槽采用C25混凝土浇筑，其踏脚面自排水坡度为1：8，流水槽表面应抹压光滑，与上下游管道底部接顺，以减少摩阻，有利水流通畅。

（三）混凝土集水井施工A、钢筋工程本工程的钢筋用量不大，且现场又不能设钢筋加工场，遂采用在场外集中下料，分类加工好了后再运到现场人工绑扎。

1、下料和加工(1)、下料：分别按检查井钢筋表的规格下料。

(2)、钢筋连接：所用钢筋规格在φ16以内的，连接一律用搭接接头，搭接长度按35d；钢筋规格在φ16以外的，采用闪光对焊及电渣压力焊焊接。

(3)、绑扎：检查井钢筋的绑扎：先按施工图纸的要求，标出预留洞口线，绑扎时按放线尺寸确定钢筋位置，同时备好带有扎丝的砂浆垫块、马凳和各种定位钢筋，扎扣时必须保证各种受力钢筋不移位，搭接长度和锚固长度要符合规范和设计。

2、钢筋质量的保证措施(1)、按设计图纸和有关规范正确按数及位置绑扎好钢筋。

(2)、集水井钢筋要搭设钢管护架，并在施工缝上200处用焊机将竖筋和水平筋焊牢，以免浇筑混凝土，墙体钢筋移位。

(3)、底板和顶板绑扎钢筋前，应先在垫层和模板上划出纵横方向的钢筋位置线，按线绑扎，以求标准整齐。

(4)、在配料时，要特别注意按号堆放，绑扎时要对号入座，在绑扎墙体钢筋前，要清除浇筑时污染的混凝土和校正竖筋。

(5)、按图绑扎水平筋和竖筋，用粉笔划线法控制间距，绑扎垫块，按水平方向1000mm，竖向间距500mm，底板钢筋马登的间距为0.8米。

⑹、为保证钢筋不在施工过程中产生变形，保证几何尺寸，按照水平钢筋间距的2倍设置φ6.5的拉钩，拉钩水平间距为纵向钢筋的两倍。

B、模板工程1、模板的选用集水井模板：集水井模板用组合钢模板。

2、支撑集水井：集水井的支撑用钢管，搭脚手架，竖管每边双排，间距800mm，主要承受由模板传来的混凝土浇筑荷载（侧压力）；井内须搭设灯笼架，防止浇筑混凝土时，使模板产生变形。

一、交底目的为确保集水井清淤作业的安全顺利进行，防止事故发生，特进行安全技术交底。

二、交底对象所有参与集水井清淤作业的施工人员、管理人员及监督人员。

三、交底时间[具体日期]四、交底内容1. 作业前的安全检查（1）检查集水井的通风、照明设施是否齐全有效；（2）检查集水井的进出口是否畅通，井口防护设施是否完好；（3）检查集水井周边环境，确保无障碍物，不影响作业；（4）检查清淤设备、工具及安全防护用品是否完好，并符合使用要求。

2. 作业过程中的安全措施（1）作业人员进入集水井前，应先通风换气，确保氧气含量符合要求；（2）进入集水井的人员必须佩戴防毒面具、防尘口罩、安全帽、手套、防水鞋等防护用品；（3）在集水井内作业时，应使用安全绳索，确保人员安全；（4）作业过程中，应随时观察井内水位，防止水位上涨造成人员被困；（5）作业过程中，禁止在井内吸烟、使用明火，防止火灾发生；（6）清淤过程中，应随时清理井内杂物，防止杂物掉入井内造成二次污染；（7）清淤结束后，应对井内进行彻底清理，确保无遗留污染物。

3. 作业结束后的安全措施（1）作业结束后，应立即对集水井进行封闭，防止人员误入；（2）清理作业现场，确保无安全隐患；（3）将作业过程中使用的防护用品进行清洗、消毒，并存放在指定位置；（4）对作业人员进行安全教育，提高安全意识。

五、安全注意事项1. 作业人员必须经过专业培训，掌握清淤作业技能和安全知识；2. 作业人员应严格遵守操作规程，确保作业安全；3. 作业过程中，发现安全隐患，应立即停止作业，并报告上级；4. 作业结束后，应对作业现场进行安全检查，确保无遗留隐患。

六、应急措施1. 作业人员发生意外，应立即进行抢救，并及时拨打急救电话；2. 发生火灾，应立即使用灭火器进行灭火，并拨打火警电话；3. 发生其他安全事故，应立即采取相应措施，并及时报告上级。

七、交底人[姓名]八、接受人[姓名]九、交底日期[具体日期]。

### 交底编号编号：_______### 工程名称工程名称：_______### 交底日期年月日### 施工单位施工单位：_______### 分项工程名称分项工程名称：集水井施工### 交底提要为确保集水井施工安全，特制定以下安全技术交底内容，请所有参与施工人员认真阅读并严格执行。

### 一、施工前的准备工作1. 场地勘查与规划- 根据设计图纸和现场实际情况，对施工场地进行详细勘查。

- 确定集水井的位置、尺寸、深度及周围环境。

2. 施工方案编制- 编制详细的施工方案，包括施工流程、人员安排、安全措施等。

- 施工方案需经相关部门审核批准后方可实施。

3. 材料设备准备- 准备足够的施工材料，如钢筋、模板、混凝土、防水材料等。

- 确保所有设备完好，符合安全标准。

### 二、施工过程中的安全注意事项1. 人员培训- 所有参与施工人员必须经过专业培训，了解施工工艺和安全操作规程。

- 培训合格后方可上岗作业。

2. 现场安全管理- 施工现场设置明显的安全警示标志，包括警示牌、警戒线等。

- 专人负责现场安全巡查，及时发现并消除安全隐患。

3. 高空作业- 高空作业人员必须佩戴安全带、安全帽等防护用品。

- 设置安全防护网，防止人员坠落。

4. 机械操作- 机械操作人员必须熟悉机械性能和安全操作规程。

- 作业前检查机械状态，确保正常运转。

5. 模板支撑- 模板支撑系统必须符合设计要求，确保稳固可靠。

- 定期检查模板支撑系统，发现问题及时整改。

6. 混凝土浇筑- 浇筑混凝土前，检查模板、钢筋等是否符合要求。

- 浇筑过程中，注意混凝土的均匀性，防止出现蜂窝、麻面等问题。

### 三、施工后的验收与维护1. 验收- 集水井施工完成后，组织相关人员进行验收，确保工程质量符合设计要求。

2. 维护- 定期检查集水井，确保其正常运行。

- 发现问题及时处理，防止影响排水效果。

### 四、应急处理1. 安全事故- 发生安全事故时，立即启动应急预案，采取有效措施进行救援。

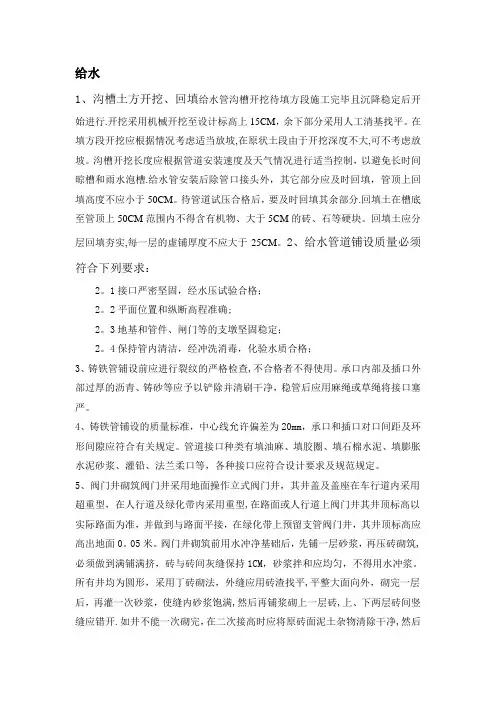

给水1、沟槽土方开挖、回填给水管沟槽开挖待填方段施工完毕且沉降稳定后开始进行.开挖采用机械开挖至设计标高上15CM，余下部分采用人工清基找平。

在填方段开挖应根据情况考虑适当放坡,在原状土段由于开挖深度不大,可不考虑放坡。

沟槽开挖长度应根据管道安装速度及天气情况进行适当控制，以避免长时间晾槽和雨水泡槽.给水管安装后除管口接头外，其它部分应及时回填，管顶上回填高度不应小于50CM。

待管道试压合格后，要及时回填其余部分.回填土在槽底至管顶上50CM范围内不得含有机物、大于5CM的砖、石等硬块。

回填土应分层回填夯实,每一层的虚铺厚度不应大于25CM。

2、给水管道铺设质量必须符合下列要求：2。

1接口严密坚固，经水压试验合格；2。

2平面位置和纵断高程准确;2。

3地基和管件、闸门等的支墩坚固稳定；2。

4保持管内清洁，经冲洗消毒，化验水质合格；3、铸铁管铺设前应进行裂纹的严格检查,不合格者不得使用。

承口内部及插口外部过厚的沥青、铸砂等应予以铲除并清刷干净，稳管后应用麻绳或草绳将接口塞严。

4、铸铁管铺设的质量标准，中心线允许偏差为20mm，承口和插口对口间距及环形间隙应符合有关规定。

管道接口种类有填油麻、填胶圈、填石棉水泥、填膨胀水泥砂浆、灌铅、法兰柔口等，各种接口应符合设计要求及规范规定。

5、阀门井砌筑阀门井采用地面操作立式阀门井，其井盖及盖座在车行道内采用超重型，在人行道及绿化带内采用重型,在路面或人行道上阀门井其井顶标高以实际路面为准，并做到与路面平接，在绿化带上预留支管阀门井，其井顶标高应高出地面0。

05米。

阀门井砌筑前用水冲净基础后，先铺一层砂浆，再压砖砌筑,必须做到满铺满挤，砖与砖间灰缝保持1CM，砂浆拌和应均匀，不得用水冲浆。

所有井均为圆形，采用丁砖砌法，外缝应用砖渣找平,平整大面向外，砌完一层后，再灌一次砂浆，使缝内砂浆饱满,然后再铺浆砌上一层砖,上、下两层砖间竖缝应错开.如井不能一次砌完，在二次接高时应将原砖面泥土杂物清除干净,然后用水清洗砖面并浸透。

技术交底（三级）编号：交底单位名称：纵向排水沟、集水井施工技术交底一、工程概况对于填方和双向挖方较短的路段，纵向沟采用缝隙式圆管沟，内直径为30cm。

对于双向长挖方较长的超高段，当缝隙式圆管沟不能满足泄水要求时，根据汇水量在缝隙式沟下设置一根30cm或40cmPVC-U管，并通过集水井与缝隙式沟相连接。

集水井与出水井均采用钢筋砼现浇。

二、编制依据1、《公路工程质量检验评定标准》JTG F80/1-20042、广东省潮州至惠州高速公路工程两阶段施工图设计文件3、相关变更文件及设计服务函三、施工方案1、施工工艺流程图①集水井及出水井施工工艺流程图施工放样开挖绑扎钢筋立模浇筑养护盖板安装②纵向沟施工工艺流程图2、集水井及出水井施工方案集水井及出水井施工必须在基层施工完检验合格后施工，采用反开挖方式进行开挖，然后安装绑扎钢筋进行支模浇筑。

①测量放线测量人员根据设计图纸放线，确定井的位置及开挖的深度，施工员根据测量人员放样结果按照图纸指导施工进行开挖基坑，保证开挖尺寸。

②基坑开挖基坑开挖采用小型挖机，人工配合清理，开挖时要注意在开挖位置做好防污染措施，铺设土工布或彩条布，开挖的土及时转运至弃土场。

开挖的尺寸严格按照图纸执行。

③钢筋绑扎安装钢筋安装的位置、间距、保护层及各部分钢筋的大小尺寸，均应符合施工图的设计要求。

连接横向排水管的一侧要把钢筋截断。

在碎石垫层底部，出水井及集水井两段及超高段外侧预埋φ5cmPVC-U管，若连接纵向沟处纵向沟下设置纵向PVC-U管或在纵坡上游时可不设置。

安装后的钢筋要有足够的刚度与强度。

④立模待钢筋绑扎完成后，根据放线位置进行支模。

模板表面要涂刷脱模剂，使用的模板必须具有足够的稳定性，保证浇筑混凝土时模板不会变形。

⑤浇筑砼模板安装完成后上报监理，经监理许可后方可进行混凝土浇筑。

浇筑混凝土必须振捣密实，采用抹子对集水井顶面进行抹面处理，保证外观。

⑥养护脱模浇筑完成后，应覆盖土工布，保持表面湿润，根据天气情况调整养护时间，不得低于7d。

一、交底目的为确保集水井施工过程中的安全，提高施工人员的安全意识，预防事故发生，特进行本次安全技术交底。

二、交底对象所有参与集水井施工的施工人员、技术人员、管理人员。

三、交底内容1. 施工现场环境（1）施工现场应平整、坚实，排水畅通，保证施工安全。

（2）施工现场应设立明显的安全警示标志，如“危险区域”、“禁止通行”等。

2. 施工准备（1）施工前，应对施工人员进行安全教育培训，使其了解集水井施工过程中的安全注意事项。

（2）施工前，应对施工机械、设备进行检查，确保其安全可靠。

（3）施工前，应对施工人员进行技术交底，明确施工工艺、施工步骤、安全措施等。

3. 施工工艺（1）挖掘集水井时，应自上而下分层挖掘，每层厚度不超过1.5米。

（2）挖掘过程中，应密切关注土层变化，发现异常情况，应立即停止作业，及时报告并采取措施。

（3）挖掘过程中，应保持集水井边缘稳定，防止坍塌。

（4）挖掘过程中，应定期检查集水井井壁，发现裂缝、倾斜等情况，应立即采取措施。

4. 安全措施（1）施工人员必须佩戴安全帽、安全带、防尘口罩等防护用品。

（2）施工人员上下井时，应使用安全梯或绳索，严禁攀爬井壁。

（3）施工过程中，应设置安全防护栏，防止人员坠落。

（4）挖掘过程中，应随时检查井内空气质量，发现有害气体，应立即采取措施。

（5）施工过程中，应保持集水井内水位在安全范围内，防止溢水。

（6）施工过程中，应定期检查排水设施，确保排水畅通。

（7）施工过程中，应加强对施工机械、设备的检查和维护，确保其安全运行。

5. 应急措施（1）发生人员坠落事故时，应立即组织救援，并采取有效措施，防止事故扩大。

（2）发生有害气体泄漏事故时，应立即疏散人员，并采取通风、换气等措施。

（3）发生坍塌事故时，应立即采取措施，防止事故扩大，并及时上报相关部门。

四、交底要求1. 施工人员应严格遵守安全技术交底内容，确保施工安全。

2. 施工过程中，应加强安全巡查，发现问题及时处理。

纵向排水沟、集水井施工方案纵向排水沟和集水井是咸通高速公路路面排水系统的一部分，包括路表、路边和中央分隔带排水等。

中央分隔带排水系统又分为一般段排水和超高段排水，超高段排水包括横向排水管和纵向排水沟排水。

本工程采用R235钢筋、HRB335钢筋、C25现浇混凝土和预制混凝土盖板等材料。

钢筋表面需清洁，平直，无弯折，且中心线偏差不超过全长的1%。

C25混凝土需按配合比搅拌而成，预制混凝土盖板需在试验室检验强度合格后方可使用。

施工机械包括小型混凝土搅拌机、装载机、70挖掘机和运输车，施工人员包括领班、施工员和工人。

纵向排水沟的施工方案包括测量放线、钢筋安装、支模、浇筑混凝土和养护脱模。

纵向排水沟应在底基层检验合格后在中分带旁左侧路缘带安装钢筋、支模浇筑。

放线尺寸为宽50cm，深54cm，其中两侧现浇混凝土各厚10cm，底面现浇混凝土10cm，顶面砼盖板厚10cm。

钢筋安装位置、间距、保护层和大小尺寸均应符合施工图设计要求。

钢筋安装后应有足够的刚性和稳定性。

支模需根据放线位置进行，模板表面需刷隔离剂，具有足够的稳定性以保证现浇混凝土时不变形走位。

在支好模后，在模板内浇筑混凝土，底面厚10cm，两侧各10cm厚，顶面需留出砼盖板位置。

最后进行养护脱模。

集水井施工方案测量放线集水井与同一位置的纵向排水沟一起施工。

集水井应在底基层检验合格后，在中分带旁左侧路缘带进行反开挖、安装钢筋、支模浇筑。

根据设计图放线，集水井的尺寸为宽50cm （其中两侧现浇混凝土各厚10cm），深76.5cm（其中底面现浇混凝土10cm，与纵向排水沟的总深度为130.5cm），长100cm（其中两侧现浇混凝土各厚10cm）。

具体桩号位置见附表。

基坑开挖在确定桩号位置的底基层上，按照设计标高用挖机开挖宽度为50cm，深76.5cm，长100cm的基坑。

在施工过程中要确保基坑的稳定性。

钢筋安装钢筋的安装位置、间距、保护层及各部分钢筋的大小尺寸，均应符合施工图的设计要求。
