无源滤波器课程设计一、课程目标知识目标：1. 理解无源滤波器的基本概念、分类和工作原理；2. 掌握无源滤波器的电路设计方法和参数计算；3. 了解无源滤波器在实际应用中的优缺点及改进措施。
技能目标：1. 能够正确绘制无源滤波器的电路图，并进行仿真测试；2. 学会使用相关仪器、设备对无源滤波器进行性能测试；3. 能够根据实际需求，设计出符合要求的无源滤波器。
情感态度价值观目标：1. 培养学生对电子电路的兴趣，激发学习热情；2. 培养学生的团队协作能力和沟通能力；3. 增强学生的创新意识，培养解决实际问题的能力。
课程性质：本课程为电子技术专业课程，旨在帮助学生掌握无源滤波器的基本原理、设计方法和应用。
学生特点：学生已具备一定的电子电路基础知识，具有较强的学习能力和动手能力。
教学要求：注重理论与实践相结合，强化学生动手实践能力，提高学生解决实际问题的能力。
通过本课程的学习，使学生能够独立完成无源滤波器的设计、制作和测试。
将课程目标分解为具体的学习成果，以便后续的教学设计和评估。
二、教学内容1. 无源滤波器基本概念：介绍无源滤波器的定义、分类及其在信号处理中的应用；相关教材章节：第一章第一节。
2. 无源滤波器工作原理：讲解低通、高通、带通和带阻滤波器的原理和特性；相关教材章节：第一章第二节。
3. 无源滤波器电路设计：学习R、L、C元件组成的滤波器设计方法，包括电路图绘制和参数计算；相关教材章节：第二章。
4. 无源滤波器性能测试：介绍性能测试方法，如频率响应测试、插入损耗测试等；相关教材章节：第三章。
5. 无源滤波器应用实例：分析实际应用案例，了解无源滤波器的优缺点及改进措施；相关教材章节：第四章。
6. 仿真与实验：运用Multisim等软件进行无源滤波器的仿真设计与测试；相关教材章节：第五章。
7. 课程总结与拓展：对本章内容进行总结，探讨无源滤波器的发展趋势及新型滤波技术。
教学内容安排和进度：共8学时，分配如下：1. 基本概念（1学时）2. 工作原理（2学时）3. 电路设计（2学时）4. 性能测试（1学时）5. 应用实例（1学时）6. 仿真与实验（1学时）7. 课程总结与拓展（0.5学时）教学内容确保科学性和系统性，注重理论与实践相结合，使学生能够系统地掌握无源滤波器相关知识。
无源低通滤波器的设计与仿真解析1.无源低通滤波器的基本原理-RC低通滤波器：RC电路由一个电阻R和一个电容C组成，输入信号通过电容进入电路，通过电阻输出。
该电路对高频信号的传递具有阻碍作用，使高频信号通过电容时被短路，从而被滤除。
-RLC低通滤波器：RLC电路由一个电阻R、一个电感L和一个电容C组成，输入信号通过电容进入电路，通过电感和电阻输出。
该电路除了对高频信号的阻碍作用外，还可以通过电感的电流变化来抵消与电阻上产生的电势降。
2.无源低通滤波器的设计步骤- 确定所需的截止频率（Cut-off frequency）：截止频率是滤波器的重要参数，决定了滤波器对输入信号的滤波效果。
根据所需的滤波效果，选择适当的截止频率。
-计算电阻、电容和电感的数值：根据所选的截止频率和电压源的数值，使用以下公式计算电阻、电容和电感的数值：- RC低通滤波器：R = 1 / (2πfc)，C = 1/ (2πfR)- RLC低通滤波器：R = 1 / (2πfc)，L = R / (2πfQ)，C = 1 / (2πfR)其中，f为截止频率，c为电容，l为电感，Q为无损品质因数。
-选择合适的电阻、电容和电感的数值：根据所计算出的数值，选择能满足要求的最接近的标准数值。
-进行电路连接：根据所选择的电阻、电容和电感的数值，将它们连接成相应的电路。
3.无源低通滤波器的仿真解析- 使用软件进行仿真：使用一些电子电路仿真软件如Multisim、PSpice等，将设计好的低通滤波器电路进行仿真。
-输入信号：选择一个合适的输入信号作为仿真的输入，例如正弦波、方波等。
-输出信号：观察滤波器电路的输出信号，并与输入信号进行对比分析，判断滤波器对输入信号的滤波效果。
-优化设计：根据仿真结果，可以对电阻、电容和电感的数值进行微调，以达到更好的滤波效果。
4.总结通过设计和仿真无源低通滤波器，我们可以滤除高频信号，保留低频信号。
设计无源低通滤波器的步骤包括确定截止频率、计算电阻、电容和电感的数值、选择标准数值和进行电路连接。
（实验二）无源和有源滤波器实验目的：1.了解无源滤波器和有源滤波器的基本原理2.熟练掌握RC、RL、RCL、LPF、HPF、BPF、BSF等滤波器的设计与实现3.通过实验掌握电容和电感的电气特性及其滤波器的设计和制作实验仪器：示波器、信号发生器、电容测试仪、电阻测试仪、电感测试仪实验内容：一、无源滤波器1.RC滤波器（1）低通滤波器：从信号发生器输出的正弦波接到电路的输入端，同时连接示波器探头，把探头分别接到电容器C和电阻R两端，调整信号发生器的频率，观察示波器上正弦波的振幅与频率变化，得到RC滤波器的减频特性曲线。
（2）高通滤波器：同样连接电路并调整信号发生器频率，示波器上高通滤波器输出电压的振幅随着频率的变化而发生变化，得到高通滤波器的增频特性曲线。
2.RL滤波器仿照RC滤波器的示范，再借助于电感L，设计和实现一个低通RL滤波器，同样测试示波器的输出特性曲线。
3.RCL滤波器结合RC和RL滤波器的经验，接入电容C和电感L以及电阻R，基本组合形式有π型/△型/串联型/并联型。
并分别实现和调试它们的滤波器特性。
二、有源滤波器1.甲类和乙类滤波器分别设计和实现比较典型的甲类和乙类无源滤波器。
将信号发生器的正弦波接入有源滤波器的输入端，选择并连接合适的电容和电阻，再选择一个适当的放大器反馈电路，经过放大器的功率放大和滤波器的频谱滤波，输出筛选后的高清正弦波到示波器。
2.低通/高通/带通/带阻滤波器设计从理论上推导出差分放大器电路的频率响应函数，根据函数形式选择合适的电容和电阻，设计并制作差分放大器，最后通过实测数据检验其频率响应的有效性和准确性。
3.低通/高通/带通/带阻滤波器实验在购买好的AD623差分放大器芯片的基础上，结合理论计算和模拟仿真结果，选择合适的电容和电阻参数，将芯片安装在面包板上，经过电阻电容网络的选取和调试，制作出低通/高通/带通/带阻滤波器，逐一测试滤波器的性质和曲线特性。
一文读懂LC滤波器简单设计方法及原理介绍LC滤波器概述LC滤波器也称为无源滤波器，是传统的谐波补偿装置。
LC滤波器之所以称为无源滤波器，顾名思义，就是该装置不需要额外提供电源。
LC滤波器一般是由滤波电容器、电抗器和电阻器适当组合而成，与谐波源并联，除起滤波作用外，还兼顾无功补偿的需要。
LC滤波器是利用电感、电容和电阻的组合设计构成的滤波电路，可滤除某一次或多次谐波，最普通易于采用的无源滤波器结构是将电感与电容串联，可对主要次谐波（3、5、7）构成低阻抗旁路；单调谐滤波器、双调谐滤波器、高通滤波器都属于无源滤波器。
LC滤波器的分类调谐滤波器调谐滤波器包括单调谐滤波器和双调谐滤波器，可以滤除某一次（单调谐）或两次（双调谐）谐波，该谐波的频率称为调谐滤波器的谐振频率。
高通滤波器高通滤波器也称为减幅滤波器，主要包括一阶高通滤波器、二阶高通滤波器、三阶高通滤波器和c型滤波器，用来大幅衰减低于某一频率的谐波，该频率称为高通滤波器的截止频率。
影像参数滤波器以影像参数理论为基础设计实现的滤波器。
这种滤波器是由若干个基本节（或半节）按联接处影像阻抗相等的原则级联组成的。
基本节按电路结构分有定k型和m导出型。
以LC低通滤波器为例，定k型低通基本节的阻带衰减随频率增加而单调增大；m导出型低通基本节则在阻带中某频率处有衰减峰，衰减峰的位置由m导出节中的m值控制。
各低通基本节级联后构成的低通滤波器，固有衰减等于各基本节的固有衰减之和，当滤波器两端终接的电源内阻抗和负载阻抗分别等于其两端的影像阻抗时，该滤波器的工作衰减和相移就分别等于其固有衰减和相移。
图1（a）所示的滤波器是由一个定k节和两个m 导出节级联组成，Zπ和Zπm为影像阻抗。
图1（b）为其衰减频率特性。
阻带内两个衰减峰/f∞1和f∞2的位置分别由两个m导出节的m值决定。
图一同理，高通、带通和带阻滤波器也可用相应的基本节组成。
滤波器的影像阻抗不可能与纯电阻性的电源内阻以及负载阻抗在整个频带都相等（在阻带内相差更大），固有衰减与工作衰减在通带内有较大的差异。
关于无源滤波器的知识学习无源滤波器，又称LC滤波器，是利用电感、电容和电阻的组合设计构成的滤波电路，可滤除某一次或多次谐波，最普通易于采用的无源滤波器结构是将电感与电容串联，可对主要次谐波（3、5、7）构成低阻抗旁路；单调谐滤波器、双调谐滤波器、高通滤波器都属于无源滤波器。
目录1、无源滤波器的基本概念2、无源滤波器的分类3、无源滤波器的原理4、无源滤波器的优点及应用5、无源滤波器和有源滤波器的区别6、无源滤波器的发展历程7、无源滤波器的发展情况无源滤波器的基本概念：无源滤波器是由无源线性器件构成的复杂电路，在信息传输中具有选频特性的无源四端网络。
近代电子设备中滤波器应用十分广泛，基功能有以下几个方面。
1.1.分离信号、抑制干扰这是滤波器最广泛最基本的功能，在信息传输中滤波器能使所需频率信息顺利通过，而对不需要的频率信息(称干扰)受到很大衷减或阻塞。
1.2.阻抗变换、阻抗匹配电子设备中，经常遇到实际负载阻抗与信号源所需要负载阻抗不相等，若把它们直接连接起来将会产生信号反射，则不能得到最大功率传输，如果在它们之间插入适当设计的滤波器进行阻抗变换，能在确定频带内实现匹配。
1.3.延迟信号电子设备中，经常需要在确定频带内延迟信号或校正设备时延的不均性，都可用滤波器来完成。
无源滤波器的分类：2.1.调谐滤波器调谐滤波器包括单调谐滤波器和双调谐滤波器，可以滤除某一次(单调谐)或两次(双调谐)谐波，该谐波的频率称为调谐滤波器的谐振频率；2.2.高通滤波器高通滤波器也称为减幅滤波器，主要包括一阶高通滤波器、二阶高通滤波器、三阶高通滤波器和c型滤波器，用来大幅衰减高于某一频率的谐波，该频率称为高通滤波器的截止频率。
无源滤波器的原理：无源滤波器由LC等被动元件组成，将其设计为某频率下极低阻抗，对相应频率谐波电流进行分流，其行为模式为提供被动式谐波电流旁路通道;而有源滤波器由电力电子元件和DSP 等构成的电能变换设备，检测负载谐波电流并主动提供对应的补偿电流，补偿后的源电流几乎为纯正弦波，其行为模式为主动式电流源输出。
【最新整理，下载后即可编辑】低通无源滤波器仿真与分析一、滤波器定义所谓滤波器（filter），是一种用来消除干扰杂讯的器件，对输入或输出的信号中特定频率的频点或该频点以外的频率进行有效滤除的电路，就是滤波器，其功能就是得到一个特定频率或消除一个特定频率。
一般可实为一个可实现的线性时不变系统。
二、滤波器的分类常用的滤波器按以下类型进行分类。
1)按所处理的信号：按所处理的信号分为模拟滤波器和数字滤波器两种。
2)按所通过信号的频段按所通过信号的频段分为低通、高通、带通和带阻滤波器四种。
低通滤波器：它允许信号中的低频或直流分量通过，抑制高频分量或干扰和噪声。
高通滤波器：它允许信号中的高频分量通过，抑制低频或直流分量。
带通滤波器：它允许一定频段的信号通过，抑制低于或高于该频段的信号、干扰和噪声。
带阻滤波器：它抑制一定频段内的信号，允许该频段以外的信号通过。
3)按所采用的元器件按所采用的元器件分为无源和有源滤波器两种。
无源滤波器：仅由无源元件(R、L 和C)组成的滤波器，它是利用电容和电感元件的电抗随频率的变化而变化的原理构成的。
这类滤波器的优点是：电路比较简单，不需要直流电源供电，可靠性高；缺点是：通带内的信号有能量损耗，负载效应比较明显，使用电感元件时容易引起电磁感应，当电感L较大时滤波器的体积和重量都比较大，在低频域不适用。
有源滤波器：由无源元件(一般用R 和C)和有源器件(如集成运算放大器）组成。
这类滤波器的优点是：通带内的信号不仅没有能量损耗，而且还可以放大，负载效应不明显，多级相联时相互影响很小，利用级联的简单方法很容易构成高阶滤波器，并且滤波器的体积小、重量轻、不需要磁屏蔽(由于不使用电感元件）；缺点是：通带范围受有源器件(如集成运算放大器）的带宽限制，需要直流电源供电，可靠性不如无源滤波器高，在高压、高频、大功率的场合不适用。
4) 按照阶数来分通过传递函数的阶数来确定滤波器的分类。
三、网络的频率响应在时域中，设输入为)(t x ，输出为)(t y ，滤波器的脉冲响应函数为)(t h 。

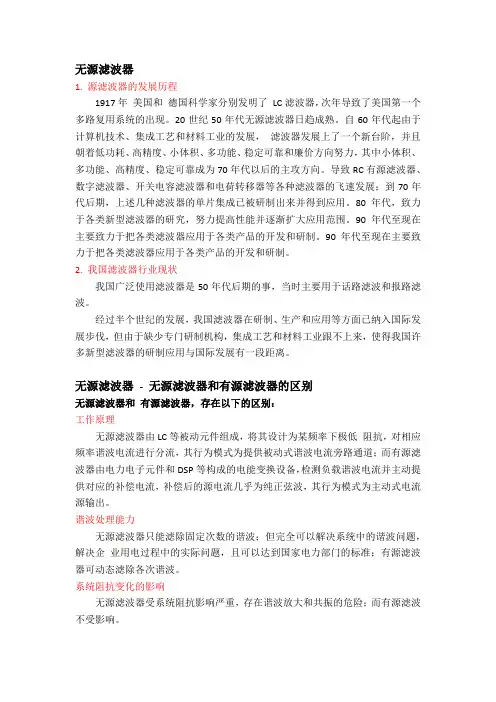

无源滤波器1. 源滤波器的发展历程1917年美国和德国科学家分别发明了LC滤波器，次年导致了美国第一个多路复用系统的出现。
20世纪50年代无源滤波器日趋成熟。
自60年代起由于计算机技术、集成工艺和材料工业的发展，滤波器发展上了一个新台阶，并且朝着低功耗、高精度、小体积、多功能、稳定可靠和廉价方向努力，其中小体积、多功能、高精度、稳定可靠成为70年代以后的主攻方向。
导致RC有源滤波器、数字滤波器、开关电容滤波器和电荷转移器等各种滤波器的飞速发展；到70年代后期，上述几种滤波器的单片集成已被研制出来并得到应用。
80年代，致力于各类新型滤波器的研究，努力提高性能并逐渐扩大应用范围。
90年代至现在主要致力于把各类滤波器应用于各类产品的开发和研制。
90年代至现在主要致力于把各类滤波器应用于各类产品的开发和研制。
2. 我国滤波器行业现状我国广泛使用滤波器是50年代后期的事，当时主要用于话路滤波和报路滤波。
经过半个世纪的发展，我国滤波器在研制、生产和应用等方面已纳入国际发展步伐，但由于缺少专门研制机构，集成工艺和材料工业跟不上来，使得我国许多新型滤波器的研制应用与国际发展有一段距离。
无源滤波器- 无源滤波器和有源滤波器的区别无源滤波器和有源滤波器，存在以下的区别：工作原理无源滤波器由LC等被动元件组成，将其设计为某频率下极低阻抗，对相应频率谐波电流进行分流，其行为模式为提供被动式谐波电流旁路通道；而有源滤波器由电力电子元件和DSP等构成的电能变换设备，检测负载谐波电流并主动提供对应的补偿电流，补偿后的源电流几乎为纯正弦波，其行为模式为主动式电流源输出。
谐波处理能力无源滤波器只能滤除固定次数的谐波；但完全可以解决系统中的谐波问题，解决企业用电过程中的实际问题，且可以达到国家电力部门的标准；有源滤波器可动态滤除各次谐波。
系统阻抗变化的影响无源滤波器受系统阻抗影响严重，存在谐波放大和共振的危险；而有源滤波不受影响。
LC滤波电路LC滤波器也称为无源滤波器，是传统的谐波补偿装置。
LC滤波器之所以称为无源滤波器，顾名思义，就是该装置不需要额外提供电源。
LC滤波器一般是由滤波电容器、电抗器和电阻器适当组合而成，与谐波源并联，除起滤波作用外，还兼顾无功补偿的需要；无源滤波器，又称LC滤波器，是利用电感、电容和电阻的组合设计构成的滤波电路，可滤除某一次或屡次谐波，最普通易于采用的无源滤波器结构是将电感与电容串联，可对主要次谐波〔3、5、7〕构成低阻抗旁路；单调谐滤波器、双调谐滤波器、高通滤波器都属于无源滤波器。
LC滤波器的适用场合无源LC电路不易集成，通常电源中整流后的滤波电路均采用无源电路，且在大电流负载时应采用LC电路。
有源滤波器适用场合有源滤波器电路不适于高压大电流的负载，只适用于信号处理，滤波是信号处理中的一个重要概念。
滤波分经典滤波和现代滤波。
经典滤波的概念，是根据富立叶分析和变换提出的一个工程概念。
根据高等数学理论，任何一个满足一定条件的信号，都可以被看成是由无限个正弦波叠加而成。
换句话说，就是工程信号是不同频率的正弦波线性叠加而成的，组成信号的不同频率的正弦波叫做信号的频率成分或叫做谐波成分。
只允许一定频率范围内的信号成分正常通过，而阻止另一局部频率成分通过的电路，叫做经典滤波器或滤波电路电容滤波电路电感滤波电路作用原理整流电路的输出电压不是纯粹的直流，从示波器观察整流电路的输出，与直流相差很大，波形中含有较大的脉动成分，称为纹波。
为获得比拟理想的直流电压，需要利用具有储能作用的电抗性元件〔如电容、电感〕组成的滤波电路来滤除整流电路输出电压中的脉动成分以获得直流电压。
常用的滤波电路有无源滤波和有源滤波两大类。
无源滤波的主要形式有电容滤波、电感滤波和复式滤波(包括倒L型、LC滤波、LCπ型滤波和RCπ型滤波等)。
有源滤波的主要形式是有源RC滤波，也被称作电子滤波器。
直流电中的脉动成分的大小用脉动系数来表示，此值越大，那么滤波器的滤波效果越差。
关于无源滤波器设计
随着电网中非线性负载（如电力电子装置、可调速电机）应用的增多，供电质量日趋下降，电网中的谐波含量严重超过国家标准，对电力用户的安全用电构成威胁。
并且，国家对电力市场管制的开放，无疑加剧电力市场的竞争，一方面电力用户对供电电源的谐波含量的要求越来越高，另一方面电力公司对电力用户注入电网的谐波水平也提出了限制。
因此，对电网的经济安全运行起到十分重要的作用的电力滤波器有大量的市场需求和市场潜力。
概述
电力系统是由电感、电阻、电容组成的网络，在一定的参数配合下可能会对某些频率产生谐振，诱发出过量的电压和电流。
因此，应当尽量避免谐振。
对于正常设计的电网来说，发生工频谐振的可能性很小。
但是，却有可能在某些高次谐波下谐振，使谐波电流和电压剧增，危害设备的运行和安全。
当谐波源产生的谐波大于规定限值时，应装设滤波装置。
在谐波源处装设滤波器，就地吸收谐波电流，可以使注入系统的谐波减少到很低的程度，这是当前最主要的抑制谐波的手段。
目前大量应用于在电力系统中的是无源交流滤波装置，由电力电容器、电抗器和电阻组成，可以抑制谐波并兼有一定的无功补偿作用。
无源滤波器结构简单、运行可靠、维护方便，成本低、技术成熟。
最理想的滤波器设计是能够将注入的全部谐波都进行衰减的单个宽频带结构，但需要的电容量非常大，比较经济的做法是使用单调谐滤波器将较低次的谐波衰减掉，由高通滤波器衰减较高次数的谐波。
无源谐波滤波器包括一组对应于某几次低次谐波的单调谐滤波器组和一个用于滤除高次谐波的高通滤波器。
运行特点
使用无源滤波器的特点主要有：
①滤波效果受电网阻抗影响大，会因制造误差、设备老化、电网频率变化造成滤波效果下降; 对谐波频率经常变化的负载滤波效果差。
②容易与电网产生谐振，产生并联或串联谐振，造成谐波放大;
③对谐波进行抑制的同时引入一定量的无功，兼有谐波补偿和无功补偿功能;
④可利用现有无功补偿设备容量;
⑤不具有处理复杂频谱谐波的能力。
⑥容易过载而产生危险
无源滤波器设计需要输入的数据和设计完成给出的参数
需要输入的数据：
谐波电压电流
母线线电压
系统基波电抗
用户要求的综合电压谐波畸变率指标
奇次及偶次电压谐波畸变率指标
负荷视在功率
用户要求的基波无功补偿容量
系统等值频率失谐度
设定值：
综合谐波电压畸变率指标的裕度
单调谐滤波器组对应的谐波次数、品质因数
高通滤波器的截止频率次数
高通滤波器品质因数
设计给出装有滤波器后的参数：
各谐波次数及其正负等值频率失谐度处的电压畸变率
综合电压畸变率
各次谐波可能的谐波电流放大倍数
谐波电流源的系统综合阻抗频率特性曲线
谐波电压源的阻抗分压比频率特性曲线
滤波器中电容器、电抗器、电阻器的参数
电容容量利用率
有功损耗率
无源滤波器设计准则
设计滤波器的理想目标是将波形畸变完全消除，但是因为难以预先估计整个电网的谐波分布，实际中滤波器的设计的任务是在确定的系统和谐波源的条件下，使母线电压畸变率和注入系统的各次谐波电流符合规定指标，并保证装置安全可靠和经济运行。
滤波器参数的选择应该满足下列要求：
（1）不与谐波源产生并联谐振；
（2）不与系统发生串联谐振；
（3）当电源频率在一定范围内变化时，滤波器能连续正常工作；
（4）滤波器组能提供正确的无功补偿容量。
设计时通常是先计算出各滤波器支路应输出的无功量，然后得到各支路的R、L、C参数值。
设计单调谐滤波器时，作如下假设：
（1）要消除的第n次谐波电流
I不被放大，并全部通过该次单调谐滤波器；
n
（2）滤波器工作在完全调谐状态，即呈纯电阻性质；
（3）滤波器只流过基波电流以及要滤除的谐波电流。
高通滤波器不像单调谐滤波器那样只对某一频率呈现低阻抗，而是有一个较低的阻抗频率范围。
当频率低于截止频率
f时，容抗将起主要作用，其阻抗将随频率的降低而明显增加，使低
次的谐波电流难以通过。
当频率大于
f时，其阻抗小而且随频率的变化平坦，称为通频带。
对滤波器设计来说，通常的设计准则是将公共连接点的谐波含量削弱到其它用户可接受的程度，由于交流电网阻抗的变化，按谐波电压准则制定准则比较方便。
无源滤波器设计目标
电容器最省
由于在滤波装置中，电容器的投资费用占总投资的80% 以上，可以以单调谐滤波器组的电容器总容量最小为经济优化目标，使各次谐波电压畸变率和综合谐波电压畸变率减小到用户容许的水平，并满足用户的无功补偿要求。
高通滤波器的电容容量需要考虑两个方面，对于某次谐波要达到同样的滤波效果，高通滤波器的容量是单调谐滤波器的数倍，但高通滤波器有综合滤波的功能，可滤掉一些高次谐波，并减少了滤波回路数。
通常用几组单调谐滤波器加一组高通滤波器构成的方案是一种比较经济合理的方案。
滤波效果最优
对于相当多的应用场合，要求尽可能滤除某些谐波。
又可分为以综合谐波电压畸变率最低和泄漏到电网中的谐波电流最小等优化目标。
但是综合谐波电压畸变率最低时并不能保证系统对各次谐波都不发生严重放大。
目前许多设计中多考虑特征谐波或专门用滤波器滤除含量较高的谐波。
但在实际运行中，一些不很显著的非特征次谐波可能将被放大。
电容容量利用率最高
％电容器的总安装容量
功滤波器组输出的基波无容量利用率100⋅= 以电容容量利用率作为优化目标，可以使得滤波器提供的无功补偿容量最多，但很多时候此时损耗率并不是最低的。
损耗率最低
％功
滤波器组输出的基波无滤波器组总有功损耗有功损耗率100⋅= 有功损耗率反映了滤波器的运行成本，这个指标通常情况下都是要考虑的。
特别是对于生产企业用户，需要关心这个指标，因为直接关系到长期的运行费用。
设计上存在的困难
仅投入无源装置时，只对装设PPF （PPF ，Passive Filter ）的有限个固定频率，如5次、7次的谐波有较大的抑制作用，而对电网中的某些频率则起放大作用（发生谐振），这是由于PPF 储能元件的加入使系统传递函数会产生多个极值点,它们与电网参数（阻抗）密切有关，因此无源装置的设计非常困难。
由于电网中负荷容量的增减以及电网结构的变化，有可能导致系统的谐振特性变化、谐振点接近于某些次数的谐波，造成设备过负荷等后果。
无源滤波器谐振频率的阻抗为最小。
但实际运行中频率有偏差，同时由于温度等原因，电容电感元件也将偏离准确值而造成失谐。
在设计时要考虑到元件参数在生产和运行时可能出现的偏差并采取措施控制带来的误差减少不利影响。
滤波装置的设计要求是以最少的投资达到母线电压畸变率及注入系统的各次谐波电流符合规定指标，并满足无功补偿容量的要求和保证装置的安全经济运行。
滤波装置方案,主要是确定用几组单调谐滤波器、选择高通滤波器的截止频率以及用哪种方式满足无功补偿要求。
目前许多设计中多考虑特征谐波或专门用滤波器滤除含量较高的谐波。
但在实际运行中，一些不很显著的非特征次谐波将被放大，因此只将电压总畸变作为滤波效果的指标,并不能保证系统对各次谐波都不发生严重放大。
由于无源滤波器的设计初始参数的选择和调整很大程度上取决于经验，目前尚无能替代人完成设计的软件。
