塑料注塑工艺参数设置

低压料注塑参数摘要：一、低压料注塑的基本概念二、低压料注塑参数的设置1.注射压力2.注射速度3.模具温度4.材料温度5.保压时间6.冷却时间三、低压料注塑参数的优化方法四、常见问题及解决措施五、总结与展望正文：一、低压料注塑的基本概念低压料注塑，是一种采用较低的压力将熔融塑料注入模具的注塑工艺。

与高压注塑相比，低压注塑具有能耗低、噪音小、制品尺寸稳定性好等优点。

在众多塑料制品生产中，低压注塑得到了广泛应用。

二、低压料注塑参数的设置1.注射压力：注射压力是低压注塑过程中的关键参数。

压力过低会导致填充不足，制品密度不均；压力过高则会使制品产生变形、破裂等问题。

根据塑料的性质和模具的设计，合理选择注射压力，一般在50-150bar之间。

2.注射速度：注射速度影响制品的填充时间和冷却时间。

速度过慢会导致生产效率低下，速度过快则容易产生熔接痕、气泡等缺陷。

合适的注射速度应在保证填充完整的前提下，尽量提高生产效率。

3.模具温度：模具温度对制品的结晶度、透明度及尺寸稳定性有很大影响。

一般而言，模具温度越高，制品的结晶度越高，但容易产生变形；模具温度越低，结晶度较低，但制品尺寸稳定性较好。

根据塑料的特性和制品要求，合理控制模具温度在40-80℃之间。

4.材料温度：材料温度直接影响熔融指数和注射性能。

通常情况下，材料温度越高，熔融指数越大，注射性能越好。

但过高的材料温度会导致能耗增加、设备磨损加剧。

因此，在保证注射性能的前提下，合理控制材料温度在150-230℃之间。

5.保压时间：保压时间影响制品的密度和表面质量。

时间过短，制品密度不均；时间过长，容易产生变形、皱纹等缺陷。

根据制品的要求，合理选择保压时间，一般在1-3秒之间。

6.冷却时间：冷却时间决定了制品的脱模和后续加工时间。

冷却时间过短，制品容易产生收缩、变形；冷却时间过长，会导致生产效率降低。

合理控制冷却时间在10-60分钟之间。

三、低压料注塑参数的优化方法1.试验法：通过多次试验，调整注射压力、速度、模具温度等参数，以达到最佳制品质量。

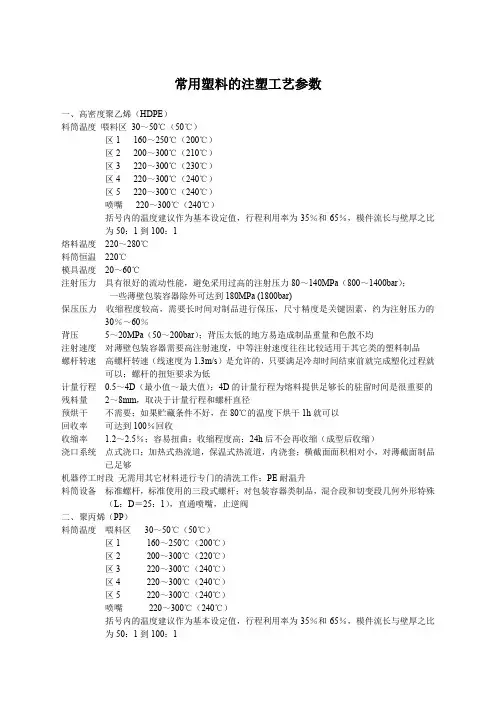

常用塑料的注塑工艺参数一、高密度聚乙烯（HDPE）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（210℃）区3 220～300℃（230℃）区4 220～300℃（240℃）区5 220～300℃（240℃）喷嘴220～300℃（240℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～60℃注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）；一些薄壁包装容器除外可达到180MPa (1800bar)保压压力收缩程度较高，需要长时间对制品进行保压，尺寸精度是关键因素，约为注射压力的30％～60％背压5～20MPa（50～200bar）；背压太低的地方易造成制品重量和色散不均注射速度对薄壁包装容器需要高注射速度，中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前就完成塑化过程就可以；螺杆的扭矩要求为低计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆直径预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可达到100％回收收缩率 1.2～2.5％；容易扭曲；收缩程度高；24h后不会再收缩（成型后收缩）浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；横截面面积相对小，对薄截面制品已足够机器停工时段无需用其它材料进行专门的清洗工作；PE耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊（L：D＝25：1），直通喷嘴，止逆阀二、聚丙烯（PP）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（220℃）区3 220～300℃（240℃）区4 220～300℃（240℃）区5 220～300℃（240℃）喷嘴220～300℃（240℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～70℃注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）；一些薄壁包装容器除外可达到180MPa (1800bar)保压压力避免制品产生缩壁，需要很长时间对制品进行保压（约为循环时间的30％）；约为注射压力的30％～60％背压5～20MPa（50～200bar）注射速度对薄壁包装容器需要高的注射速度（带蓄能器）；中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前完成塑化过程就可以计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆转速预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可达到100％回收收缩率 1.2～2.5％；收缩程度高；24h后不会再收缩（成型后收缩）浇口系统点式浇口或多点浇口；加热式热流道，保温式热流道，内浇套；浇口位置在制品最厚点，否则易发生大的缩水机器停工时段无需用其它材料进行专门的清洗工作；PP耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊（L：D＝25：1），直通喷嘴，止逆阀三、聚苯乙烯（PS）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（210℃）区3 220～300℃（230℃）区4 220～300℃（230℃）区5 220～300℃（230℃）喷嘴220～300℃（230℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度15～50℃注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）保压压力注射压力的30％～60％；相对较短的保压时间背压5～10MPa（50～100bar）；在背压太低的地方，熔料中易产生气泡（制品中有灰黑纹路）注射速度普遍较快，多级注射以制品形状为依据；对薄壁的包装容器应该尽可能快，必要时使用蓄能器螺杆转速高螺杆转速（最大线速度为1.3m/s）是允许的；但为取得好的效果，塑化过程应该缓慢同冷却时间一样计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆转速预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可达到100％回收收缩率0.3％～0.6％浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；相对较小的横截面为足够机器停工时段无需用其它材料进行专门的清洗工作；PS耐温升料筒设备标准螺杆，直通喷嘴，止逆阀四、聚氯乙烯－未增塑（PVC－U）料筒温度喂料区30～50℃（50℃）区1 140～160℃（150℃）区2 165～180℃（170℃）区3 180～210℃（190℃）区4 180～210℃（200℃）区5 180～210℃（200℃）喷嘴180～210℃（200℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度210～220℃料筒恒温120℃模具温度30～60℃注射压力80～160MPa（800～1600bar）保压压力不可设置太高，注射压力的40～60％，以模件和浇口为依据背压鉴于它的热敏感性，正确设置背压是很关键的；螺杆转动摩擦产生的热量（关闭热量输入控制）比从料筒加热圈产生的热量更好；背压不超过30MPa（300bar）注射速度不要设置太高并小心物料产生剪切效应；制品易产生变性或锐边的地方，应绝对需要多级注射速度螺杆转速使用允许的最低设置，最大速度折合线速度为0.2m/s；如果必要，延迟塑化以确保在冷却时间长的情况下，计量操作在低螺杆转速时能在冷却时间结束前完成；需要高扭矩并保持均匀计量行程 1.0～3.5D残料量应较小：1～5mm，取决于计量行程和螺杆直径；螺杆在安装料筒时确保最小配合预烘干如果贮藏条件不好，在70℃的温度下烘干1h就可回收率允许在材料没有热分解的状态下再生利用收缩率0.5％～0.7％浇口系统直浇口，片式浇口或圆片式浇口较好，对小的制品也可采用点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，允许熔料驻流2～3mm，然后像挤出机那样缓慢操作机器；重复操作直到料筒温度降到160℃，然后挤出余料，清空料筒料筒设备硬质PVC螺杆；有些需要料筒有加热圈和冷空气吹气装置；螺杆头有螺槽或没有螺槽，直通喷嘴五、增塑聚氯乙烯（P－PVC）料筒温度喂料区30～50℃（50℃）区1 140～160℃（150℃）区2 150～180℃（165℃）区3 160～220℃（180℃）区4 160～220℃（190℃）区5 160～220℃（190℃）喷嘴160～220℃（200℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度200～220℃料筒恒温120℃模具温度30～50℃注射压力80～120MPa（800～1200bar）保压压力注射压力的30％～60％背压5～10MPa（50～100bar）注射速度为了获得好的表面质量，注射不应该太快（如果必要，采用多级注射）螺杆转速设置中等螺杆转速，最大折合线速度为0.5m/s计量行程 1.0～3.5D残料量2～6mm，取决于计量行程和螺杆直径预烘干不需要；只有在贮藏条件不好，在70℃的温度下烘干1h就可回收率允许在材料没有热分解的状态下再生利用收缩率1％～2.5％浇口系统对小的制品可采用点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，操作几次挤出循环料筒设备标准螺杆，止逆环，直通喷嘴六、尼龙6（PA6）料筒温度喂料区60～90℃（70℃）区1 230～240℃（240℃）区2 230～240℃（240℃）区3 240～250℃（250℃）区4 240～250℃（250℃）区5 240～250℃（250℃）喷嘴230～240℃（250℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1喂料区和区1的温度是直接影响喂料效率，提高这些温度可使喂料更平均熔料温度240～250℃料筒恒温220℃模具温度60～100℃注射压力100～160MPa（1000～1600bar），如果是加工薄截面长流道制品（如电线扎带），则需要达到180MPa（1800bar）保压压力注射压力的50％；由于材料凝结相对较快，短的保压时间已足够。

常用塑料的注塑工艺参数一、高密度聚乙烯〔HDPE〕料筒温度喂料区30～50℃〔50℃〕区1 160～250℃〔200℃〕区2 200～300℃〔210℃〕区3 220～300℃〔230℃〕区4 220～300℃〔240℃〕区5 220～300℃〔240℃〕喷嘴220～300℃〔240℃〕括号内的温度建议作为根本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～60℃注射压力具有很好的流动性能，防止采用过高的注射压力80～140MPa〔800～1400bar〕；一些薄壁包装容器除外可到达180MPa (1800bar)保压压力收缩程度较高，需要长时间对制品进行保压，尺寸精度是关键因素，约为注射压力的30％～60％背压5～20MPa〔50～200bar〕；背压太低的地方易造成制品重量和色散不均注射速度对薄壁包装容器需要高注射速度，中等注射速度往往比拟适用于其它类的塑料制品螺杆转速高螺杆转速〔线速度为s〕是允许的，只要满足冷却时间结束前就完成塑化过程就可以；螺杆的扭矩要求为低计量行程0.5～4D〔最小值～最大值〕；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆直径预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可到达100％回收收缩率 1.2～2.5％；容易扭曲；收缩程度高；24h后不会再收缩〔成型后收缩〕浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；横截面面积相对小，对薄截面制品已足够机器停工时段无需用其它材料进行专门的清洗工作；PE耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊〔L：D＝25：1〕，直通喷嘴，止逆阀二、聚丙烯〔PP〕料筒温度喂料区30～50℃〔50℃〕区1 160～250℃〔200℃〕区2 200～300℃〔220℃〕区3 220～300℃〔240℃〕区4 220～300℃〔240℃〕区5 220～300℃〔240℃〕喷嘴220～300℃〔240℃〕括号内的温度建议作为根本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～70℃注射压力具有很好的流动性能，防止采用过高的注射压力80～140MPa〔800～1400bar〕；一些薄壁包装容器除外可到达180MPa (1800bar)保压压力防止制品产生缩壁，需要很长时间对制品进行保压〔约为循环时间的30％〕；约为注射压力的30％～60％背压5～20MPa〔50～200bar〕注射速度对薄壁包装容器需要高的注射速度〔带蓄能器〕；中等注射速度往往比拟适用于其它类的塑料制品螺杆转速高螺杆转速〔线速度为1.3m/s〕是允许的，只要满足冷却时间结束前完成塑化过程就可以计量行程0.5～4D〔最小值～最大值〕；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆转速预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可到达100％回收收缩率 1.2～2.5％；收缩程度高；24h后不会再收缩〔成型后收缩〕浇口系统点式浇口或多点浇口；加热式热流道，保温式热流道，内浇套；浇口位置在制品最厚点，否那么易发生大的缩水机器停工时段无需用其它材料进行专门的清洗工作；PP耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊〔L：D＝25：1〕，直通喷嘴，止逆阀三、聚苯乙烯〔PS〕料筒温度喂料区30～50℃〔50℃〕区1 160～250℃〔200℃〕区2 200～300℃〔210℃〕区3 220～300℃〔230℃〕区4 220～300℃〔230℃〕区5 220～300℃〔230℃〕喷嘴220～300℃〔230℃〕括号内的温度建议作为根本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度15～50℃注射压力具有很好的流动性能，防止采用过高的注射压力80～140MPa〔800～1400bar〕保压压力注射压力的30％～60％；相对较短的保压时间背压5～10MPa〔50～100bar〕；在背压太低的地方，熔料中易产生气泡〔制品中有灰黑纹路〕注射速度普遍较快，多级注射以制品形状为依据；对薄壁的包装容器应该尽可能快，必要时使用蓄能器螺杆转速高螺杆转速〔最大线速度为s〕是允许的；但为取得好的效果，塑化过程应该缓慢同冷却时间一样计量行程0.5～4D〔最小值～最大值〕；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆转速预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可到达100％回收收缩率0.3％～0.6％浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；相对较小的横截面为足够机器停工时段无需用其它材料进行专门的清洗工作；PS耐温升料筒设备标准螺杆，直通喷嘴，止逆阀四、聚氯乙烯－未增塑〔PVC－U〕料筒温度喂料区30～50℃〔50℃〕区1 140～160℃〔150℃〕区2 165～180℃〔170℃〕区3 180～210℃〔190℃〕区4 180～210℃〔200℃〕区5 180～210℃〔200℃〕喷嘴180～210℃〔200℃〕括号内的温度建议作为根本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度210～220℃料筒恒温120℃模具温度30～60℃注射压力80～160MPa〔800～1600bar〕保压压力不可设置太高，注射压力的40～60％，以模件和浇口为依据背压鉴于它的热敏感性，正确设置背压是很关键的；螺杆转动摩擦产生的热量〔关闭热量输入控制〕比从料筒加热圈产生的热量更好；背压不超过30MPa〔300bar〕注射速度不要设置太高并小心物料产生剪切效应；制品易产生变性或锐边的地方，应绝对需要多级注射速度螺杆转速使用允许的最低设置，最大速度折合线速度为s；如果必要，延迟塑化以确保在冷却时间长的情况下，计量操作在低螺杆转速时能在冷却时间结束前完成；需要高扭矩并保持均匀计量行程 1.0～残料量应较小：1～5mm，取决于计量行程和螺杆直径；螺杆在安装料筒时确保最小配合预烘干如果贮藏条件不好，在70℃的温度下烘干1h就可回收率允许在材料没有热分解的状态下再生利用收缩率0.5％～0.7％浇口系统直浇口，片式浇口或圆片式浇口较好，对小的制品也可采用点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，允许熔料驻流2～3mm，然后像挤出机那样缓慢操作机器；重复操作直到料筒温度降到160℃，然后挤出余料，清空料筒料筒设备硬质PVC螺杆；有些需要料筒有加热圈和冷空气吹气装置；螺杆头有螺槽或没有螺槽，直通喷嘴五、增塑聚氯乙烯〔P－PVC〕料筒温度喂料区30～50℃〔50℃〕区1 140～160℃〔150℃〕区2 150～180℃〔165℃〕区3 160～220℃〔180℃〕区4 160～220℃〔190℃〕区5 160～220℃〔190℃〕喷嘴160～220℃〔200℃〕括号内的温度建议作为根本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度200～220℃料筒恒温120℃模具温度30～50℃注射压力80～120MPa〔800～1200bar〕保压压力注射压力的30％～60％背压5～10MPa〔50～100bar〕注射速度为了获得好的外表质量，注射不应该太快〔如果必要，采用多级注射〕螺杆转速设置中等螺杆转速，最大折合线速度为计量行程 1.0～残料量2～6mm，取决于计量行程和螺杆直径预烘干不需要；只有在贮藏条件不好，在70℃的温度下烘干1h就可回收率允许在材料没有热分解的状态下再生利用收缩率1％～2.5％浇口系统对小的制品可采用点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，操作几次挤出循环料筒设备标准螺杆，止逆环，直通喷嘴六、尼龙6〔PA6〕料筒温度喂料区60～90℃〔70℃〕区1 230～240℃〔240℃〕区2 230～240℃〔240℃〕区3 240～250℃〔250℃〕区4 240～250℃〔250℃〕区5 240～250℃〔250℃〕喷嘴230～240℃〔250℃〕括号内的温度建议作为根本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1喂料区和区1的温度是直接影响喂料效率，提高这些温度可使喂料更平均熔料温度240～250℃料筒恒温220℃模具温度60～100℃注射压力100～160MPa〔1000～1600bar〕，如果是加工薄截面长流道制品〔如电线扎带〕，那么需要到达180MPa〔1800bar〕保压压力注射压力的50％；由于材料凝结相对较快，短的保压时间已足够。

常用塑料的注塑工艺参数一、高密度聚乙烯（HDPE）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（210℃）区3 220～300℃（230℃）区4 220～300℃（240℃）区5 220～300℃（240℃）喷嘴220～300℃（240℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～60℃注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）；一些薄壁包装容器除外可达到180MPa (1800bar)保压压力收缩程度较高，需要长时间对制品进行保压，尺寸精度是关键因素，约为注射压力的30％～60％背压5～20MPa（50～200bar）；背压太低的地方易造成制品重量和色散不均注射速度对薄壁包装容器需要高注射速度，中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前就完成塑化过程就可以；螺杆的扭矩要求为低计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆直径预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可达到100％回收收缩率 1.2～2.5％；容易扭曲；收缩程度高；24h后不会再收缩（成型后收缩）浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；横截面面积相对小，对薄截面制品已足够机器停工时段无需用其它材料进行专门的清洗工作；PE耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊（L：D＝25：1），直通喷嘴，止逆阀二、聚丙烯（PP）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（220℃）区3 220～300℃（240℃）区4 220～300℃（240℃）区5 220～300℃（240℃）喷嘴220～300℃（240℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～70℃注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）；一些薄壁包装容器除外可达到180MPa (1800bar)保压压力避免制品产生缩壁，需要很长时间对制品进行保压（约为循环时间的30％）；约为注射压力的30％～60％背压5～20MPa（50～200bar）注射速度对薄壁包装容器需要高的注射速度（带蓄能器）；中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前完成塑化过程就可以计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆转速预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可达到100％回收收缩率 1.2～2.5％；收缩程度高；24h后不会再收缩（成型后收缩）浇口系统点式浇口或多点浇口；加热式热流道，保温式热流道，内浇套；浇口位置在制品最厚点，否则易发生大的缩水机器停工时段无需用其它材料进行专门的清洗工作；PP耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊（L：D＝25：1），直通喷嘴，止逆阀三、聚苯乙烯（PS）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（210℃）区3 220～300℃（230℃）区4 220～300℃（230℃）区5 220～300℃（230℃）喷嘴220～300℃（230℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度15～50℃注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）保压压力注射压力的30％～60％；相对较短的保压时间背压5～10MPa（50～100bar）；在背压太低的地方，熔料中易产生气泡（制品中有灰黑纹路）注射速度普遍较快，多级注射以制品形状为依据；对薄壁的包装容器应该尽可能快，必要时使用蓄能器螺杆转速高螺杆转速（最大线速度为1.3m/s）是允许的；但为取得好的效果，塑化过程应该缓慢同冷却时间一样计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆转速预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可达到100％回收收缩率0.3％～0.6％浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；相对较小的横截面为足够机器停工时段无需用其它材料进行专门的清洗工作；PS耐温升料筒设备标准螺杆，直通喷嘴，止逆阀四、聚氯乙烯－未增塑（PVC－U）料筒温度喂料区30～50℃（50℃）区1 140～160℃（150℃）区2 165～180℃（170℃）区3 180～210℃（190℃）区4 180～210℃（200℃）区5 180～210℃（200℃）喷嘴180～210℃（200℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度210～220℃料筒恒温120℃模具温度30～60℃注射压力80～160MPa（800～1600bar）保压压力不可设置太高，注射压力的40～60％，以模件和浇口为依据背压鉴于它的热敏感性，正确设置背压是很关键的；螺杆转动摩擦产生的热量（关闭热量输入控制）比从料筒加热圈产生的热量更好；背压不超过30MPa（300bar）注射速度不要设置太高并小心物料产生剪切效应；制品易产生变性或锐边的地方，应绝对需要多级注射速度螺杆转速使用允许的最低设置，最大速度折合线速度为0.2m/s；如果必要，延迟塑化以确保在冷却时间长的情况下，计量操作在低螺杆转速时能在冷却时间结束前完成；需要高扭矩并保持均匀计量行程 1.0～3.5D残料量应较小：1～5mm，取决于计量行程和螺杆直径；螺杆在安装料筒时确保最小配合预烘干如果贮藏条件不好，在70℃的温度下烘干1h就可回收率允许在材料没有热分解的状态下再生利用收缩率0.5％～0.7％浇口系统直浇口，片式浇口或圆片式浇口较好，对小的制品也可采用点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，允许熔料驻流2～3mm，然后像挤出机那样缓慢操作机器；重复操作直到料筒温度降到160℃，然后挤出余料，清空料筒料筒设备硬质PVC螺杆；有些需要料筒有加热圈和冷空气吹气装置；螺杆头有螺槽或没有螺槽，直通喷嘴五、增塑聚氯乙烯（P－PVC）料筒温度喂料区30～50℃（50℃）区1 140～160℃（150℃）区2 150～180℃（165℃）区3 160～220℃（180℃）区4 160～220℃（190℃）区5 160～220℃（190℃）喷嘴160～220℃（200℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度200～220℃料筒恒温120℃模具温度30～50℃注射压力80～120MPa（800～1200bar）保压压力注射压力的30％～60％背压5～10MPa（50～100bar）注射速度为了获得好的表面质量，注射不应该太快（如果必要，采用多级注射）螺杆转速设置中等螺杆转速，最大折合线速度为0.5m/s计量行程 1.0～3.5D残料量2～6mm，取决于计量行程和螺杆直径预烘干不需要；只有在贮藏条件不好，在70℃的温度下烘干1h就可回收率允许在材料没有热分解的状态下再生利用收缩率1％～2.5％浇口系统对小的制品可采用点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，操作几次挤出循环料筒设备标准螺杆，止逆环，直通喷嘴六、尼龙6（PA6）料筒温度喂料区60～90℃（70℃）区1 230～240℃（240℃）区2 230～240℃（240℃）区3 240～250℃（250℃）区4 240～250℃（250℃）区5 240～250℃（250℃）喷嘴230～240℃（250℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1喂料区和区1的温度是直接影响喂料效率，提高这些温度可使喂料更平均熔料温度240～250℃料筒恒温220℃模具温度60～100℃注射压力100～160MPa（1000～1600bar），如果是加工薄截面长流道制品（如电线扎带），则需要达到180MPa（1800bar）保压压力注射压力的50％；由于材料凝结相对较快，短的保压时间已足够。

浅述冷/热模注塑成型技术2010-2-25 来源：网络文摘第三节常用塑料注塑工艺参数一、热塑性塑料注塑特性1、塑料材料的聚集态（1）结晶型塑料（2）无定型塑料2、热稳定性（1）热敏性塑料（2）非热敏性塑料3、表观粘度的温度敏感性（1 ）表观粘度对温度敏感的塑料（2）表观粘度对温度不敏感的塑料4 、吸湿性与高温水解敏感性二、PS塑料注塑工艺特性与工艺参数的设定1、P S为无定型塑料，熔融温度范围较宽，热稳定性较好；2、热变形温度为70〜100 C,粘流温度为150〜204 C, 300 C以上出现分解；3、P S熔体的粘度对温度的敏感性和对剪切速率的敏感性都适中，流动性好，易成型；4、PS树脂的吸水率很低，一般为0.01〜0.03% ，成型前可不干燥，［必要时，可在70〜80C的循环热风中干燥2〜3h］。

5、注塑时的料筒温度控制在180〜215C范围内，喷嘴温度比料筒最高温度低10〜20C。

6注射压力一般控制在60〜150MPa大浇口、形状简单及厚壁制品，注射压力可选低些，约60〜80MPa。

7、易形成内应力并引起开裂，残余应力问题较为突出。

为减小内应力，加工时往往需要较高的料温、模温，以使熔体缓慢冷却，取向的分子得到松弛。

也可选择流动性高的品级，或添加流动性助剂；8、典型牌号加工参数（奇美公司PG－33）透明塑料的应力检验PG －33 加工参数三、HIPS 塑料注塑工艺特性与工艺参数的设定1、HIPS 为苯乙烯单体与聚丁二烯橡胶的接枝共聚共混物，故其基本加工特性与PS 相似，但由于不饱和橡胶的存在，高温稳定性不及PS,而对内应力的敏感性比PS 小得多。

2、橡胶胶粒影响熔体的流动性，与PS相比熔体流动性稍差，因此，加工时的注射压力要比PS高。

3、H IPS中可以掺入PS使用。

随着PS掺入量的增加，熔体流动性变好，制品的刚性、表面光洁度提高，但脆性也加大。

4、典型HIPS——奇美公司的P0LYRE3X，女口PH- 88 （高冲击级）的主要加工参数四、ABS塑料注塑工艺特性与工艺参数的设定1、其结构中有极性基团，所以易吸湿。

常用塑料的注塑工艺参数一、高密度聚乙烯（HDPE）料筒温度喂料区30～50℃（50℃）区1160～250℃（200℃）区2200～300℃（210℃）区3220～300℃（230℃）区4220～300℃（240℃）区5220～300℃（240℃）喷嘴220～300℃（240℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～60℃注射压力拥有很好的流动性能，防止采纳过高的注射压力80～140MPa（800～1400bar）；一些薄壁包装容器除外可达到180MPa(1800bar)保压压力缩短程度较高，需要长时间对制品进行保压，尺寸精度是重点要素，约为注射压力的30％～60％背压5～20MPa（50～200bar）；背压太低的地方易造成制品重量和色散不均注射速度对薄壁包装容器需要高注射速度，中等注射速度常常比较合用于其余类的塑料制品螺杆转速高螺杆转速（线速度为s）是同意的，只需知足冷却时间结束前就完成塑化过程就能够；螺杆的扭矩要求为低计量行程～4D（最小值～最大值）；4D的计量行程为熔料供给足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆直径预烘干不需要；假如储藏条件不好，在80℃的温度下烘干1h就能够回收率可达到100％回收缩短率～％；简单歪曲；缩短程度高；24h后不会再缩短（成型后缩短）浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；横截面面积相对小，对薄截面制品已足够机器歇工时段无需用其余资料进行特意的冲洗工作；PE耐温升料筒设施标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混淆段和切变段几何外形特别（L：D＝25：1），直通喷嘴，止逆阀二、聚丙烯（PP）料筒温度喂料区30～50℃（50℃）区1160～250℃（200℃）区2200～300℃（220℃）区3220～300℃（240℃）区4220～300℃（240℃）区5220～300℃（240℃）喷嘴220～300℃（240℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～70℃注射压力拥有很好的流动性能，防止采纳过高的注射压力80～140MPa（800～1400bar）；一些薄壁包装容器除外可达到180MPa(1800bar)保压压力防止制品产生缩壁，需要很长时间对制品进行保压（约为循环时间的30％）；约为注射压力的30％～60％背压5～20MPa（50～200bar）注射速度对薄壁包装容器需要高的注射速度（带蓄能器）；中等注射速度往往比较合用于其余类的塑料制品螺杆转速高螺杆转速（线速度为s）是同意的，只需知足冷却时间结束前完成塑化过程就能够计量行程～4D（最小值～最大值）；4D的计量行程为熔料供给足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆转速预烘干不需要；假如储藏条件不好，在80℃的温度下烘干1h就能够回收率可达到100％回收缩短率～％；缩短程度高；24h后不会再缩短（成型后缩短）浇口系统点式浇口或多点浇口；加热式热流道，保温式热流道，内浇套；浇口地点在制品最厚点，不然易发生大的缩水机器歇工时段无需用其余资料进行特意的冲洗工作；PP耐温升料筒设施标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混淆段和切变段几何外形特别（L：D＝25：1），直通喷嘴，止逆阀三、聚苯乙烯（PS）料筒温度喂料区30～50℃（50℃）区1160～250℃（200℃）区2200～300℃（210℃）区3220～300℃（230℃）区4220～300℃（230℃）区5220～300℃（230℃）喷嘴220～300℃（230℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度15～50℃注射压力拥有很好的流动性能，防止采纳过高的注射压力80～140MPa（800～1400bar）保压压力注射压力的30％～60％；相对较短的保压时间背压5～10MPa（50～100bar）；在背压太低的地方，熔猜中易产生气泡（制品中有灰黑纹路）注射速度广泛较快，多级注射以制品形状为依照；对薄壁的包装容器应当尽可能快，必需时使用蓄能器螺杆转速高螺杆转速（最大线速度为s）是同意的；但为获得好的成效，塑化过程应当迟缓同冷却时间同样计量行程～4D（最小值～最大值）；4D的计量行程为熔料供给足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆转速预烘干不需要；假如储藏条件不好，在80℃的温度下烘干1h就能够回收率可达到100％回收缩短率％～％浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；相对较小的横截面为足够机器歇工时段无需用其余资料进行特意的冲洗工作；PS耐温升料筒设施标准螺杆，直通喷嘴，止逆阀四、聚氯乙烯－未增塑（PVC－U）料筒温度喂料区30～50℃（50℃）区1140～160℃（150℃）区2165～180℃（170℃）区3180～210℃（190℃）区4180～210℃（200℃）区5180～210℃（200℃）喷嘴180～210℃（200℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度210～220℃料筒恒温120℃模具温度30～60℃注射压力80～160MPa（800～1600bar）保压压力不行设置太高，注射压力的40～60％，以模件和浇口为依照背压基于它的热敏感性，正确设置背压是很重点的；螺杆转动摩擦产生的热量（封闭热量输入控制）比从料筒加热圈产生的热量更好；背压不超出30MPa（300bar）注射速度不要设置太高并当心物料产生剪切效应；制品易产生变性或锐边的地方，应绝对需要多级注射速度螺杆转速使用同意的最低设置，最大速度折合线速度为s；假如必需，延缓塑化以保证在冷却时间长的状况下，计量操作在低螺杆转速时能在冷却时间结束前达成；需要高扭矩并保持均匀计量行程～残料量应较小：1～5mm，取决于计量行程和螺杆直径；螺杆在安装料筒时保证最小配合预烘干假如储藏条件不好，在70℃的温度下烘干1h便可回收率同意在资料没有热分解的状态下重生利用缩短率％～％浇口系统直浇口，片式浇口或圆片式浇口较好，对小的制品也可采纳点式浇口；浇口朝着制品的方向应有圆弧过渡机器歇工时段封闭加热，无背压塑化，同意熔料驻流2～3mm，而后像挤出机那样迟缓操作机器；重复操作直到料筒温度降到160℃，而后挤出余料，清空料筒料筒设施硬质PVC螺杆；有些需要料筒有加热圈和冷空气吹气装置；螺杆头有螺槽或没有螺槽，直通喷嘴五、增塑聚氯乙烯（P－PVC）料筒温度喂料区30～50℃（50℃）区1140～160℃（150℃）区2150～180℃（165℃）区3160～220℃（180℃）区4160～220℃（190℃）区5160～220℃（190℃）喷嘴160～220℃（200℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度200～220℃料筒恒温120℃模具温度30～50℃注射压力80～120MPa（800～1200bar）保压压力注射压力的30％～60％背压5～10MPa（50～100bar）注射速度为了获取好的表面质量，注射不该当太快（假如必需，采纳多级注射）螺杆转速设置中等螺杆转速，最大折合线速度为s计量行程～残料量2～6mm，取决于计量行程和螺杆直径预烘干不需要；只有在储藏条件不好，在70℃的温度下烘干1h便可回收率同意在资料没有热分解的状态下重生利用缩短率1％～％浇口系统对小的制品可采纳点式浇口；浇口朝着制品的方向应有圆弧过渡机器歇工时段封闭加热，无背压塑化，操作几次挤出循环料筒设施标准螺杆，止逆环，直通喷嘴六、尼龙6（PA6）料筒温度喂料区60～90℃（70℃）区1230～240℃（240℃）区2230～240℃（240℃）区3240～250℃（250℃）区4240～250℃（250℃）区5240～250℃（250℃）喷嘴230～240℃（250℃）括号内的温度建议作为基本设定值，行程利用率为3 5％和65％，模件流长与壁厚之比为50：1到100：1喂料区和区1的温度是直接影响喂料效率，提升这些温度可使喂料更均匀熔料温度240～250℃料筒恒温220℃模具温度60～100℃注射压力100～160MPa（1000～1600bar），假如是加工薄截面长流道制品（如电线扎带），则需要达到180MPa（1800bar）保压压力注射压力的50％；因为资料凝固相对较快，短的保压时间已足够。

注塑工艺技术参数的设定方法一、设定参数的准备1.确认原材料的干燥作业2.确认模具温度、炮筒温度是否正确适当3.开合模及顶针的设定参数、动作4.射出压力：先期以60-70%来进行设定5.保压：先期以40%来进行设定6.射出速度：最高速度50%设定7.螺杆转速：80RPM设定，原料温度高则转速低8.背压：约7kg/cm（油表压力）设定，查看料流状态9.射出时间：按短射板进行设定，不可过长10.冷却时间：先期较长，逐渐减短11.保压切换位置：产品的95%的状态12.计量长度及后抽设定：视原料及成型状态设定二、手动运转参数修正1.作业要领确认各温度设定已经达到正常确认炮筒内可塑化程度锁模高、低压位置观看一批产品的成型，注意冷却时间是否能让产品完全固化开模取出产品，取出是否顺利，有拖伤，拉破，变形等2.参数修正要领：实际位置的考虑温度-压力-射出位置-计量-余料量三、半自动运转参数修正计量行程的修正要领：将射出压力调整到99%，把计量行程缩小直到发生缺胶再延长至发生毛边。

四、充填速度的修正要领：在保压切换前约10mm左右将充填速度设定为做为下一段速度，然后将前一段速度上下调整，找出发生缺胶及毛边速度，找到其中一个点做为最适当的射速。

五、射出压力的修正要领：将射出压力由99%逐渐降低，记录充填时间；以产品状态最接近99%压力时的较低压力为最终压力。

六、保压的修正要领：上下调整保压，找出发生毛边和缩水压力，以其中间值为最适当。

七、射出时间（保压时间）的修正要领：射出时间刚好满足产品95%的状态时，切换保压点切换后保压时间递升，直到产品重量变化逐渐稳定为止。

八、冷却时间的修正要领：降低冷却时间，直到下列条件满足为止1.成品被顶出、夹出、修整、包装不会白化或变形2.模温能平衡而稳定九、溶胶参数的修正要领：依下列原则修正1.背压设为：5-15kg/m³，不发生银线，加热筒不发生过热。

2.调整螺杆转速，使计量时间稍短于冷却时间3.松退行程以流延、流产不产生尾巴，不粘模及成品不发生气痕为原则。

常用塑料的注塑工艺参数一. 高密度聚乙烯(HD-PE)料筒温度喂料区30~50°(50°)区1 160~250°(200°)区2 200~300°(210°)区3 220~300°(230°)区4 220~300°(240°)区5 220~300°(240°)喷嘴220~300°(240°)括号内的温度建议作为基本设定值,行程利用率为35%和65%,模件流长与壁厚之比为50:1到100:1。

熔料温度200~280°C料筒恒温200°C模具温度20~60°C注射压力具有很好的流动性能，避免采用过高的流向压力80~140Mpa（800~1400bar）；一些薄壁包装容器除外可达到180Mpa(1800bar) 保压压力收缩程度较高，需要长时间对制品进行保压，尺寸精度是关键因素；约为注射压力的30%~60%背压5~20Mpa（50~200bar）；背压石太低的地方易造成制品重量和色散不均注射速度对薄壁包装容器需要高注射速度；中等注射速度往往较适用于其他类的塑料制品螺杆转速高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前就完成塑化过程就可以；螺杆的扭矩要求为低计量行程0.5~4D（最小值~最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2~8mm，取决于计量行程和螺杆直径预烘干不需要；如果贮藏条件不好，在80°C的温度下烘干1h就可以回收率可达到100%回收收缩率 1.2~2.5%;容易扭曲；收缩程度高；24h后不会再收缩（成型后收缩）浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；横截面面积相对小，对薄截面制品已足够机器停工时段无需用其他材料进行专门的清洗工作；PE耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊(L=25:1),直通喷嘴，止逆阀二．聚炳烯（PP）料筒温度喂料区30~50°(50°)区1 160~250°(200°)区2 200~300°(220°)区3 220~300°(240°)区4 220~300°(240°)区5 220~300°(240°)喷嘴220~300°(240°)括号内的温度建议作为基本基本设定值,行程利用为35%和65%,模件流长与壁厚这比为50:1到100:1。

常用塑料的注塑工艺参数一、高密度聚乙烯（HDPE）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（210℃）区3 220～300℃（230℃）区4 220～300℃（240℃）区5 220～300℃（240℃）喷嘴220～300℃（240℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～60℃注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）；一些薄壁包装容器除外可达到180MPa (1800bar)保压压力收缩程度较高，需要长时间对制品进行保压，尺寸精度是关键因素，约为注射压力的30％～60％背压5～20MPa（50～200bar）；背压太低的地方易造成制品重量和色散不均注射速度对薄壁包装容器需要高注射速度，中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前就完成塑化过程就可以；螺杆的扭矩要求为低计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆直径预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可达到100％回收收缩率 1.2～2.5％；容易扭曲；收缩程度高；24h后不会再收缩（成型后收缩）浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；横截面面积相对小，对薄截面制品已足够机器停工时段无需用其它材料进行专门的清洗工作；PE耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊（L：D＝25：1），直通喷嘴，止逆阀二、聚丙烯（PP）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（220℃）区3 220～300℃（240℃）区4 220～300℃（240℃）区5 220～300℃（240℃）喷嘴220～300℃（240℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～70℃注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）；一些薄壁包装容器除外可达到180MPa (1800bar)保压压力避免制品产生缩壁，需要很长时间对制品进行保压（约为循环时间的30％）；约为注射压力的30％～60％背压5～20MPa（50～200bar）注射速度对薄壁包装容器需要高的注射速度（带蓄能器）；中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前完成塑化过程就可以计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆转速预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可达到100％回收收缩率 1.2～2.5％；收缩程度高；24h后不会再收缩（成型后收缩）浇口系统点式浇口或多点浇口；加热式热流道，保温式热流道，内浇套；浇口位置在制品最厚点，否则易发生大的缩水机器停工时段无需用其它材料进行专门的清洗工作；PP耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊（L：D＝25：1），直通喷嘴，止逆阀三、聚苯乙烯（PS）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（210℃）区3 220～300℃（230℃）区4 220～300℃（230℃）区5 220～300℃（230℃）喷嘴220～300℃（230℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度15～50℃注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）保压压力注射压力的30％～60％；相对较短的保压时间背压5～10MPa（50～100bar）；在背压太低的地方，熔料中易产生气泡（制品中有灰黑纹路）注射速度普遍较快，多级注射以制品形状为依据；对薄壁的包装容器应该尽可能快，必要时使用蓄能器螺杆转速高螺杆转速（最大线速度为1.3m/s）是允许的；但为取得好的效果，塑化过程应该缓慢同冷却时间一样计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆转速预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可达到100％回收收缩率0.3％～0.6％浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；相对较小的横截面为足够机器停工时段无需用其它材料进行专门的清洗工作；PS耐温升料筒设备标准螺杆，直通喷嘴，止逆阀四、聚氯乙烯－未增塑（PVC－U）料筒温度喂料区30～50℃（50℃）区1 140～160℃（150℃）区2 165～180℃（170℃）区3 180～210℃（190℃）区4 180～210℃（200℃）区5 180～210℃（200℃）喷嘴180～210℃（200℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度210～220℃料筒恒温120℃模具温度30～60℃注射压力80～160MPa（800～1600bar）保压压力不可设置太高，注射压力的40～60％，以模件和浇口为依据背压鉴于它的热敏感性，正确设置背压是很关键的；螺杆转动摩擦产生的热量（关闭热量输入控制）比从料筒加热圈产生的热量更好；背压不超过30MPa（300bar）注射速度不要设置太高并小心物料产生剪切效应；制品易产生变性或锐边的地方，应绝对需要多级注射速度螺杆转速使用允许的最低设置，最大速度折合线速度为0.2m/s；如果必要，延迟塑化以确保在冷却时间长的情况下，计量操作在低螺杆转速时能在冷却时间结束前完成；需要高扭矩并保持均匀计量行程 1.0～3.5D残料量应较小：1～5mm，取决于计量行程和螺杆直径；螺杆在安装料筒时确保最小配合预烘干如果贮藏条件不好，在70℃的温度下烘干1h就可回收率允许在材料没有热分解的状态下再生利用收缩率0.5％～0.7％浇口系统直浇口，片式浇口或圆片式浇口较好，对小的制品也可采用点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，允许熔料驻流2～3mm，然后像挤出机那样缓慢操作机器；重复操作直到料筒温度降到160℃，然后挤出余料，清空料筒料筒设备硬质PVC螺杆；有些需要料筒有加热圈和冷空气吹气装置；螺杆头有螺槽或没有螺槽，直通喷嘴五、增塑聚氯乙烯（P－PVC）料筒温度喂料区30～50℃（50℃）区1 140～160℃（150℃）区2 150～180℃（165℃）区3 160～220℃（180℃）区4 160～220℃（190℃）区5 160～220℃（190℃）喷嘴160～220℃（200℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度200～220℃料筒恒温120℃模具温度30～50℃注射压力80～120MPa（800～1200bar）保压压力注射压力的30％～60％背压5～10MPa（50～100bar）注射速度为了获得好的表面质量，注射不应该太快（如果必要，采用多级注射）螺杆转速设置中等螺杆转速，最大折合线速度为0.5m/s计量行程 1.0～3.5D残料量2～6mm，取决于计量行程和螺杆直径预烘干不需要；只有在贮藏条件不好，在70℃的温度下烘干1h就可回收率允许在材料没有热分解的状态下再生利用收缩率1％～2.5％浇口系统对小的制品可采用点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，操作几次挤出循环料筒设备标准螺杆，止逆环，直通喷嘴六、尼龙6（PA6）料筒温度喂料区60～90℃（70℃）区1 230～240℃（240℃）区2 230～240℃（240℃）区3 240～250℃（250℃）区4 240～250℃（250℃）区5 240～250℃（250℃）喷嘴230～240℃（250℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1喂料区和区1的温度是直接影响喂料效率，提高这些温度可使喂料更平均熔料温度240～250℃料筒恒温220℃模具温度60～100℃注射压力100～160MPa（1000～1600bar），如果是加工薄截面长流道制品（如电线扎带），则需要达到180MPa（1800bar）保压压力注射压力的50％；由于材料凝结相对较快，短的保压时间已足够。

各种塑料注塑工艺分析高密度聚乙烯( HDPE)料筒温度喂料区30〜50C( 50C)区 1 160 〜250°C( 200°C)区 2 200 〜300C( 210C)区 3 220 〜300C( 230C)区 4 220 〜300C( 240C)区 5 220 〜300C( 240C) 喷嘴220 〜300C( 240C) 括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1 到100：1 熔料温度220 〜280C料筒恒温220C 模具温度20 〜60C注射压力具有很好的流动性能，避免采用过高的注射压力80〜140MPa( 800〜1400bar )；一些薄壁包装容器除外可达到180MPa (1800bar) 保压压力收缩程度较高，需要长时间对制品进行保压，尺寸精度是关键因素，约为注射压力的30％〜60％背压 5 〜20MP(a 50〜200bar )；背压太低的地方易造成制品重量和色散不均注射速度对薄壁包装容器需要高注射速度，中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速(线速度为1.3m/s )是允许的，只要满足冷却时间结束前就完成塑化过程就可以；螺杆的扭矩要求为低计量行程0.5〜4D (最小值〜最大值)；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2〜8mrp取决于计量行程和螺杆直径预烘干不需要；如果贮藏条件不好，在80C的温度下烘干1h就可以回收率可达到100％回收收缩率1.2〜2.5 %;容易扭曲；收缩程度高；24h后不会再收缩(成型后收缩)浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；横截面面积相对小，对薄截面制品已足够机器停工时段无需用其它材料进行专门的清洗工作；PE耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊(L: D= 25: 1),直通喷嘴，止逆阀二、聚丙烯( PP)料筒温度喂料区30〜50C( 50C)区1160〜250C( 200C)区2200〜300C( 220C)区3220〜300C( 240C)区4220〜240C)区5220〜C(240C)喷嘴220〜300C( 240C)括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1 到100：1熔料温度220〜280C料筒恒温220°C模具温度20〜70 C注射压力具有很好的流动性能，避免采用过高的注射压力80〜140MP（a800〜1400bar）；一些薄壁包装容器除外可达到180MPa （1800bar）保压压力避免制品产生缩壁，需要很长时间对制品进行保压（约为循环时间的30％）；约为注射压力的30％〜60％背压 5 〜20MPa（50 〜200bar ）注射速度对薄壁包装容器需要高的注射速度（带蓄能器）；中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速（线速度为 1.3m/s ）是允许的，只要满足冷却时间结束前完成塑化过程就可以计量行程0.5〜4D （最小值〜最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2〜8mi，i取决于计量行程和螺杆转速预烘干不需要；如果贮藏条件不好，在80C的温度下烘干1h就可以回收率可达到100％回收收缩率1.2〜2.5 %;收缩程度高；24h后不会再收缩（成型后收缩）浇口系统点式浇口或多点浇口；加热式热流道，保温式热流道，内浇套；浇口位置在制品最厚点，否则易发生大的缩水机器停工时段无需用其它材料进行专门的清洗工作；PP耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊（L: D= 25: 1）,直通喷嘴，止逆阀三、聚苯乙烯（PS）料筒温度喂料区30〜50C( 50C)区1160〜250C(200C)区2200〜C(210C)区3220〜C(230C)区4220〜C(230C)区5220〜C(230C)喷嘴220〜300C( 230C)括号内的温度建议作为基本设定值，行程利用率为35%和65%，模件流长与壁厚之比为50: 1 到100: 1熔料温度220 〜280C料筒恒温220C模具温度15 〜50C注射压力具有很好的流动性能，避免采用过高的注射压力80〜140MP（a800〜1400bar ）行程利用率为 35%和 65%，模件流长与壁 保压压力 注射压力的30%〜60%;相对较短的保压时间背压 5 〜10MP &50〜100bar ）;在背压太低的地方，熔料中易产生气泡（制 品中有灰黑纹路）注射速度 普遍较快， 多级注射以制品形状为依据; 对薄壁的包装容器应该尽可 能快，必要时使用蓄能器螺杆转速 高螺杆转速（最大线速度为 1.3m/s ）是允许的; 但为取得好的效果， 塑化过程应该缓慢同冷却时间一样计量行程0.5〜4D （最小值〜最大值）；4D 的计量行程为熔料提供足够长的 驻留时间是很重要的 残料量 2〜8mm 取决于计量行程和螺杆转速预烘干 不需要；如果贮藏条件不好，在 80C 的温度下烘干1h 就可以回收率 可达到 100%回收收缩率 0.3 %〜0.6%浇口系统 点式浇口；加热式热流道，保温式热流道，内浇套；相对较小的横 截面为足够 机器停工时段 无需用其它材料进行专门的清洗工作；PS 耐温升料筒设备 标准螺杆，直通喷嘴，止逆阀厚之比为 50：1 到 100：1熔料温度 210〜220C料筒恒温 120C模具温度 30〜60 E注射压力 80 〜160MPa （800〜1600bar ）保压压力 不可设置太高，注射压力的 40〜60%，以模件和浇口为依据背压 鉴于它的热敏感性，正确设置背压是很关键的；螺杆转动摩擦产生的热量（关闭热量输入控制） 比从料筒加热圈产生的热量更好； 背压不超过 30MPa （ 300bar ）注射速度 不要设置太高并小心物料产生剪切效应；制品易产生变性或锐边的 地方，应绝对需要多级注射速度螺杆转速 使用允许的最低设置，最大速度折合线速度为 0.2m/s ；如果必要， 延迟塑化以确保在冷却时间长的情况下， 计量操作在低螺杆转速时能在冷却时间 结束前完成；需要高扭矩并保持均匀计量行程 1.0 〜3.5D残料量 应较小：1〜5mm 取决于计量行程和螺杆直径；螺杆在安装料筒时 确保最小配合预烘干 如果贮藏条件不好，在70C 的温度下烘干1h 就可回收率 允许在材料没有热分解的状态下再生利用 喂料区 30 〜50C( 50C)区1 140 〜160C( 150C)区2 165 〜180°C( 170°C) 区3 180 〜210C( 190C)区4 180 〜 210C( 200C)区5 180 〜 210C( 200C)喷嘴 180 〜 210C( 200C)四、聚氯乙烯－未增塑（ PVC －U ）料筒温度 括号内的温度建议作为基本设定值，收缩率0.5 %〜0.7 % 浇口系统直浇口，片式浇口或圆片式浇口较好，对小的制品也可采用点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，允许熔料驻流2〜3mm然后像挤出机那样缓慢操作机器；重复操作直到料筒温度降到160C，然后挤出余料，清空料筒料筒设备硬质PVC螺杆；有些需要料筒有加热圈和冷空气吹气装置；螺杆头有螺槽或没有螺槽，直通喷嘴五、增塑聚氯乙烯（P－PVC）料筒温度喂料区30〜50r(50r)区1140〜160r(150r)区2150〜180r(165r)区3160〜220r(180r)区4160〜220r(190r)区5160〜220r(190r)喷嘴160〜220r(200r)括号内的温度建议作为基本设定值，行程利用率为35%和65%，模件流长与壁厚之比为50：1 到100：1熔料温度200〜220C料筒恒温120C模具温度30〜50 E注射压力80 〜120MPa（800〜1200bar）保压压力注射压力的30%〜60% 背压 5 〜10MPa（50〜100bar）注射速度为了获得好的表面质量，注射不应该太快（如果必要，采用多级注射）螺杆转速设置中等螺杆转速，最大折合线速度为0.5m/s计量行程 1.0 〜3.5D残料量 2 〜6mr p取决于计量行程和螺杆直径预烘干不需要；只有在贮藏条件不好，在70r的温度下烘干ih就可回收率允许在材料没有热分解的状态下再生利用收缩率 1 %〜2.5%浇口系统对小的制品可采用点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，操作几次挤出循环料筒设备标准螺杆，止逆环，直通喷嘴六、尼龙6（PA6)料筒温度喂料区60〜90r(70r)区1230〜240r(240r)区2230〜240r(240r)区3240〜250r(250r)区4240〜250r(250r)区5240〜250r(250r)喷嘴230〜240r(250r)行程利用率为 35％和 65％，模 括号内的温度建议作为基本设定值， 行程利用率为 35％和 65％，模 件流长与壁厚之比为 50：1 到 100：1喂料区和区 1 的温度是直接影响喂料效率，提高这些温度可使喂料 更平均熔料温度 240〜250C料筒恒温 220°C模具温度 60〜100C注射压力 100〜160MP &1000〜1600bar ），如果是加工薄截面长流道制品 （如 电线扎带），则需要达到 180MPa （1800bar ）保压压力 注射压力的 50％；由于材料凝结相对较快，短的保压时间已足够。

常用塑料的注塑工艺参数一、高密度聚乙烯（HDPE）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（210℃）区3 220～300℃（230℃）区4 220～300℃（240℃）区5 220～300℃（240℃）喷嘴220～300℃（240℃）括号内的温度建议作为差不多设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～60℃注射压力具有专门好的流淌性能，幸免采纳过高的注射压力80～140MPa（800～1400bar）；一些薄壁包装容器除外可达到180MPa (1800bar)保压压力收缩程度较高，需要长时刻对制品进行保压，尺寸精度是关键因素，约为注射压力的30％～60％背压5～20MPa（50～200bar）；背压太低的地点易造成制品重量和色散不均注射速度对薄壁包装容器需要高注射速度，中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速（线速度为1.3m/s）是承诺的，只要满足冷却时刻终止前就完成塑化过程就能够；螺杆的扭矩要求为低计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时刻是专门重要的残料量2～8mm，取决于计量行程和螺杆直径预烘干不需要；假如贮藏条件不行，在80℃的温度下烘干1h就能够回收率可达到100％回收收缩率 1.2～2.5％；容易扭曲；收缩程度高；24h后可不能再收缩（成型后收缩）浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；横截面面积相对小，对薄截面制品已足够机器停工时段无需用其它材料进行专门的清洗工作；PE耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形专门（L：D＝25：1），直通喷嘴，止逆阀二、聚丙烯（PP）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（220℃）区3 220～300℃（240℃）区4 220～300℃（240℃）区5 220～300℃（240℃）喷嘴220～300℃（240℃）括号内的温度建议作为差不多设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～70℃注射压力具有专门好的流淌性能，幸免采纳过高的注射压力80～140MPa（800～1400bar）；一些薄壁包装容器除外可达到180MPa (1800bar)保压压力幸免制品产生缩壁，需要专门长时刻对制品进行保压（约为循环时刻的30％）；约为注射压力的30％～60％背压5～20MPa（50～200bar）注射速度对薄壁包装容器需要高的注射速度（带蓄能器）；中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速（线速度为1.3m/s）是承诺的，只要满足冷却时刻终止前完成塑化过程就能够计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时刻是专门重要的残料量2～8mm，取决于计量行程和螺杆转速预烘干不需要；假如贮藏条件不行，在80℃的温度下烘干1h就能够回收率可达到100％回收收缩率 1.2～2.5％；收缩程度高；24h后可不能再收缩（成型后收缩）浇口系统点式浇口或多点浇口；加热式热流道，保温式热流道，内浇套；浇口位置在制品最厚点，否则易发生大的缩水机器停工时段无需用其它材料进行专门的清洗工作；PP耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形专门（L：D＝25：1），直通喷嘴，止逆阀三、聚苯乙烯（PS）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（210℃）区3 220～300℃（230℃）区4 220～300℃（230℃）区5 220～300℃（230℃）喷嘴220～300℃（230℃）括号内的温度建议作为差不多设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度15～50℃注射压力具有专门好的流淌性能，幸免采纳过高的注射压力80～140MPa（800～1400bar）保压压力注射压力的30％～60％；相对较短的保压时刻背压5～10MPa（50～100bar）；在背压太低的地点，熔料中易产动气泡（制品中有灰黑纹路）注射速度普遍较快，多级注射以制品形状为依据；对薄壁的包装容器应该尽可能快，必要时使用蓄能器螺杆转速高螺杆转速（最大线速度为1.3m/s）是承诺的；但为取得好的成效，塑化过程应该缓慢同冷却时刻一样计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时刻是专门重要的残料量2～8mm，取决于计量行程和螺杆转速预烘干不需要；假如贮藏条件不行，在80℃的温度下烘干1h就能够回收率可达到100％回收收缩率0.3％～0.6％浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；相对较小的横截面为足够机器停工时段无需用其它材料进行专门的清洗工作；PS耐温升料筒设备标准螺杆，直通喷嘴，止逆阀四、聚氯乙烯－未增塑（PVC－U）料筒温度喂料区30～50℃（50℃）区1 140～160℃（150℃）区2 165～180℃（170℃）区3 180～210℃（190℃）区4 180～210℃（200℃）区5 180～210℃（200℃）喷嘴180～210℃（200℃）括号内的温度建议作为差不多设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度210～220℃料筒恒温120℃模具温度30～60℃注射压力80～160MPa（800～1600bar）保压压力不可设置太高，注射压力的40～60％，以模件和浇口为依据背压鉴于它的热敏锐性，正确设置背压是专门关键的；螺杆转动摩擦产生的热量（关闭热量输入操纵）比从料筒加热圈产生的热量更好；背压不超过30MPa（300bar）注射速度不要设置太高并小心物料产生剪切效应；制品易产生变性或锐边的地点，应绝对需要多级注射速度螺杆转速使用承诺的最低设置，最大速度折合线速度为0.2m/s；假如必要，延迟塑化以确保在冷却时刻长的情形下，计量操作在低螺杆转速时能在冷却时刻终止前完成；需要高扭矩并保持平均计量行程 1.0～3.5D残料量应较小：1～5mm，取决于计量行程和螺杆直径；螺杆在安装料筒时确保最小配合预烘干假如贮藏条件不行，在70℃的温度下烘干1h就可回收率承诺在材料没有热分解的状态下再生利用收缩率0.5％～0.7％浇口系统直浇口，片式浇口或圆片式浇口较好，对小的制品也可采纳点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，承诺熔料驻流2～3mm，然后像挤出机那样缓慢操作机器；重复操作直到料筒温度降到160℃，然后挤出余料，清空料筒料筒设备硬质PVC螺杆；有些需要料筒有加热圈和冷空气吹气装置；螺杆头有螺槽或没有螺槽，直通喷嘴五、增塑聚氯乙烯（P－PVC）料筒温度喂料区30～50℃（50℃）区1 140～160℃（150℃）区2 150～180℃（165℃）区3 160～220℃（180℃）区4 160～220℃（190℃）区5 160～220℃（190℃）喷嘴160～220℃（200℃）括号内的温度建议作为差不多设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度200～220℃料筒恒温120℃模具温度30～50℃注射压力80～120MPa（800～1200bar）保压压力注射压力的30％～60％背压5～10MPa（50～100bar）注射速度为了获得好的表面质量，注射不应该太快（假如必要，采纳多级注射）螺杆转速设置中等螺杆转速，最大折合线速度为0.5m/s计量行程 1.0～3.5D残料量2～6mm，取决于计量行程和螺杆直径预烘干不需要；只有在贮藏条件不行，在70℃的温度下烘干1h就可回收率承诺在材料没有热分解的状态下再生利用收缩率1％～2.5％浇口系统对小的制品可采纳点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，操作几次挤出循环料筒设备标准螺杆，止逆环，直通喷嘴六、尼龙6（PA6）料筒温度喂料区60～90℃（70℃）区1 230～240℃（240℃）区2 230～240℃（240℃）区3 240～250℃（250℃）区4 240～250℃（250℃）区5 240～250℃（250℃）喷嘴230～240℃（250℃）括号内的温度建议作为差不多设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1喂料区和区1的温度是直截了当阻碍喂料效率，提高这些温度可使喂料更平均熔料温度240～250℃料筒恒温220℃模具温度60～100℃注射压力100～160MPa（1000～1600bar），假如是加工薄截面长流道制品（如电线扎带），则需要达到180MPa（1800bar）保压压力注射压力的50％；由于材料凝聚相对较快，短的保压时刻已足够。

TPR注塑成型工艺参数1. 简介TPR（热塑性橡胶）是一种特殊的材料，具有橡胶的弹性和塑料的可加工性。

TPR 注塑成型是一种常用的加工方法，通过在高温和压力下将熔融的TPR材料注入模具中，经冷却后得到所需形状的制品。

本文将详细介绍TPR注塑成型工艺参数，包括温度、压力、速度等方面。

2. 工艺参数2.1 温度温度是影响TPR注塑成型质量的重要参数之一。

合适的温度可以保证熔融状态下的TPR材料流动性和可加工性。

通常，温度分为以下几个部分：2.1.1 喂料区温度喂料区温度指进料斗和螺杆进给区域的温度。

一般来说，喂料区温度应控制在180-220摄氏度之间。

2.1.2 加热区温度加热区温度指螺杆上加热器设置的温度。

根据不同的TPR材料，加热区温度一般控制在180-240摄氏度之间。

2.1.3 螺杆头温度螺杆头温度是指注塑机喷嘴处的温度，一般来说，螺杆头温度应控制在200-260摄氏度之间。

2.2 压力压力是控制TPR注塑成型过程中的重要参数之一。

合适的压力可以保证熔融TPR材料充分填充模具空腔，并得到良好的尺寸和表面质量。

2.2.1 注射压力注射压力是指将熔融TPR材料注入模具时所施加的压力。

注射压力通常根据模具设计和工件要求进行调整，一般控制在50-150MPa之间。

2.2.2 保压压力保压压力是指在注射完成后继续施加的压力，以确保TPR材料充分填充模具空腔并防止产生缩孔或气泡。

保压时间一般为5-30秒，保压时间结束后释放保压压力。

2.3 速度速度是控制TPR注塑成型过程中的重要参数之一。

合适的速度可以保证TPR材料充分填充模具空腔，并得到良好的尺寸和表面质量。

2.3.1 螺杆转速螺杆转速是控制TPR材料进给和熔融的关键参数。

通常情况下，螺杆转速应根据具体情况进行调整，一般控制在20-100r/min之间。

2.3.2 注射速度注射速度是指将熔融的TPR材料注入模具时的速度。

注射速度应根据具体工件要求进行调整，一般控制在5-50cm/s之间。

注塑成型工艺参数注塑成型工艺参数是指在注塑成型过程中，需要控制和调节的各项参数，以确保成品的质量和生产效率。

合理的工艺参数可以提高产品的表面质量、尺寸精度和机械性能，并且能够降低注塑成型过程中的能耗和材料浪费。

以下是一些常见的注塑成型工艺参数。

1. 温度控制：包括模具温度和熔融温度。

模具温度通常由模具表面温度和模具加热方式决定，可以根据产品要求和材料特性进行调整。

熔融温度是指塑料在加热器中熔融的温度，要根据塑料材料的熔融温度范围进行控制。

2. 注射速度：包括前注速度、中注速度和后注速度。

注射速度会影响产品充填、压实和回缩的情况，要根据产品的形状和尺寸来进行调整。

3. 压力控制：包括注射压力、保压压力和冷却时间。

注射压力是指将熔融塑料推入模具腔中所需的压力，在注射阶段要保持稳定。

保压压力是指将注射阶段后的保压力维持在一定的压力下，以消除产品缩合和保持产品的尺寸稳定。

冷却时间是指产品从注射到冷却凝固的时间，要根据产品的尺寸和壁厚来设定。

4. 注射容积和保压时间：控制注塑机注塑的塑化量和保压时间可以对产品的质量和尺寸稳定性产生影响。

通常会根据产品的尺寸和重量来设定。

5. 射胶时间：指塑料熔融状态到注射压板位置所需的时间。

射胶时间会受到机器性能和模具结构的影响，要根据具体情况进行调整。

6. 温度差压力控制：可以通过控制同一模具中不同位置的温度和口径差压力，实现产品表面的一些特殊要求，如充填均匀性和防止白点等。

7. 冷却系统：良好的冷却系统对于控制产品的尺寸稳定性和表面质量非常重要。

可以通过冷却系统设计合理、水路畅通，并配有适当的冷却介质，来控制冷却速度和温度。

总的来说，注塑成型工艺参数的合理设定可以提高注塑成型的效率，并且可以保证产品的质量。

不同的产品需要根据其尺寸、形状、材料特性和要求来进行参数的调整。

同时，需要根据实际生产情况进行不断的调试和优化，以达到最佳的注塑成型效果。

继续写相关内容：8. 塑料材料选择：注塑成型工艺参数与所选用的塑料材料密切相关。

+\注塑成型工艺参数第一节注塑工艺参数在制品和模具确立以后，注塑工艺参数的选择和调整对制质量量将产生直接影响。

注塑工艺详细是指温度、压力、速度、时间等相关参数，实质成型中应综合考虑，在能保证制质量量（如外观、尺寸精度、机械强度等）和成型作业效率（如成型周期）的基础上来决定。

只管不一样的注塑机调理方式各有所异，可是对工艺参数的设定和调整项目基本是相同的。

注塑工艺参数与注塑机的设计参数是相关系的，可是在这里主假如从注塑工艺角度理解这些参数。

一、注塑参数1.注射量：注射量是指注塑机螺杆（或柱塞）在注射时，向模具内所注射的物料熔体量（g ）。

所以，注射量是由聚合物的物理性能及螺杆中料筒中的推动容积来确立的。

因而可知，选择注射量时，一方面一定充足地知足制品及其浇注系统的总用料量，另一方面一定小于注塑机的理论注射容积。

假如选用用注射量过小则会因注射量不足而使制品产生各样缺点，但过大又造成能源的浪费。

所以注塑料机不行用来加工小于注射量10% 或超出注射量70% 的制品，据统计世界上制品生产厂家大概有1/3的能源浪费在不合理地机型选择上。

2.计量行程（预塑行程）：每次注射程序停止后，螺杆是处在料筒的最前地点，当预塑程序抵达时，螺杆开始旋转，物料被输送到螺杆头部，螺杆在物料的反压力作用下退后，直至遇到限位开关为止。

这个过程称计量过程或预塑过程，螺杆退后的距离称计量容积，也正是注射容积，其计量行程也正是注射行程。

所以制品所需的注射量是用计量行程工来调整的。

由此可知，注射量的大小与计量行程的精度相关，假如计量行程调理太小会造成注射量不足，假如计量行程调整太大，使料筒前部每次注射后的余料太多，使熔体温度不均或过热分解, 计量行程的重复精度的高低会影响注射量的颠簸 . 料温沿计量行程的散布是不均匀的,增添计量行程会加剧料温的不均匀性 . 螺杆转速、预塑背压和料筒的温度都将对熔体温度和温差有明显地影响 .在注射前处于螺杆头部计量室外中的熔体温度最高，固然也有温差，但在这时较小，在注射后，螺杆槽中熔体的温度最低, 逗留一段时间以后熔体温度上涨.这类温差能够采纳调整螺杆转速轴向背压或使用新式螺杆等方法使其获得改良。
