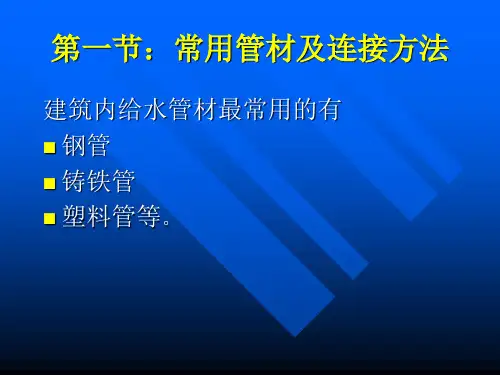

给排水工程常用材料及配件(1)管材给水排水、采暖工程常用管材种类很多。
校制造材质分，可分为铸铁管、碳素钢管、有色金属管和非金属管四种；按制造方法分，有入缝管和有缝管两种。
①无缝钢管。
通常使用在需要承受较大从力的管道广，一般给排水管道很少使用。
无缝钢管的规格以外径乘以壁厚表示。
如元缝钢管32×2．5、32×4．5，表示其外径都是32 mm，毕厚分别为2．5mm和4．5mm。
ST代理商无缝钢管一般采用焊接和法兰连接，它的弯头有烃制弯和压制弯两种，其作用相同。
②有缝管。
有缝管又称为焊接钢管，有镀钟钢管(白铁管)和非镀锌钢管(黑铁管)两种。
镀锌钢管是在钢管的内外表回均涂上一层锌。
可以防IL管道生锈腐蚀．并能延长其使用年限，常做主内给水管材。
镀锌钢管和配件都是螺纹连接。
黑铁管：一般用螺纹连接，但也可以焊接。
焊接钢管的连接配件有传箍、大小头、活接头、补心、外螺丝、弯头、异径三通四通、丝堵等。
非镀锌钢管规格如表5—3所示。
③铸铁管。
铸铁管是用灰n生铁浇铸顺风，只有抗腐蚀性较强、使用耐久、价格较低等优点，常用作埋人地下的给排水管道。
铸铁管按其用途和压力可分为结水铸铁管和诽水铸铁管，按共连接方式可分为承插式和法兰式管两种。
铸铁管承插接口填料有育铅、石棉水泥、膨胀水泥等。
铸铁结水管的配件有异径管、＝承三通、三承四通、双承三通、双盘三遁、双承弯头、单承弯头、套简、短管等。
铸铁排水管的配件有＝通、斜二迎、界径二通、弯头、大小头、四通、P宇弯、s弯、检查口等，附件有清扫口、地漏等。
④期料管。
坯料管大部分是硬聚氯乙烯管，只有光滑、体轻、加工方便等优点，但有噪音人、时间长易老化变质等缺点。
其接口入式有焊接、承插连接和法兰连接等。
它的零配件与铸铁下水管相向(坦材质为塑料)。
另外还有混凝土管、陶上管、石棉水泥管等。
(2)法兰法羊的种类很多，按材质分有铸铁法兰、铸钢法兰、碳钢法兰、耐酸钢法兰等；接连接方式分有焊接、螺纹连接法羊等；报压力分有低压、中压、高压法兰二种。
水暖与通风工程的常用材料及安装工具课件(一)水暖和通风工程是现代建筑中不可或缺的两大工程。
这两个工程离不开材料和工具的使用。
下面就让我们来了解一下这些材料和工具。
一、水暖工程常用材料1.管道材料：一般采用PVC、UPVC、PE或PP材料来制造管道。
这些材料耐腐蚀、不漏水，并且使用寿命较长。
2.管件：管件分为三种，即弯头、三通和四通。
管件的材料和管道基本相同，有时还使用钢、铜等材料。
3.阀门：阀门分为球阀、闸阀、蝶阀等多种类型，它们的作用是控制管道中的水流量。
4.水泵：水泵是水暖工程中不可缺少的设备，主要有离心泵、自吸泵等，用于将水从低处输送到高处。
5.密封材料：外部管道需要用密封材料密封，防止水漏出来。
一般使用橡胶或硅胶密封。
二、水暖工程常用工具1.管道切割器：切割管道的工具，可以使用手动或电动的，手动的切割器价格低，操作简单。
2.扳手：用于拧紧管件和阀门，大多数情况下需要两个扳手来完成。
3.热风枪：用于烘烤管道，使其变软，方便进行弯曲处理。
4.注漏器：用于密封管道，将防漏剂注入管道中。
5.电锯：用于切割材料，比如木材、铜管等。
三、通风工程常用材料1.通风管道：通风管道是通风系统中的重要组成部分，一般采用镀锌铁板、不锈钢、铝合金、PVC等材料制成。
2.通风口：通风口有普通通风口、电动通风口和防火通风口三种类型。
3.空气过滤器：空气过滤器用于过滤空气中的灰尘和微粒，使空气更加清洁。
4.风机：风机是通风系统中不可缺少的设备，用于排除室内的热空气和潮湿空气。
5.隔音材料：具有隔音效果的材料可以降低室内噪音，使居住环境更加舒适。
四、通风工程常用工具1.磨具：用于在通风管道上进行开孔处理，一般使用电磨或手动磨具。
2.剪刀：用于将金属板材进行切割，常用的有剪刀、钳子等。
3.泡沫枪：用于喷涂泡沫，减少噪音和热量的传递。
4.打气机：安装通风管道时需要对管道进行压力测试，可以使用打气机来完成。
5.电动工具：通风工程中常用的电动工具有电钻、电锤、电锯等，用于加工通风管道和安装通风设备。

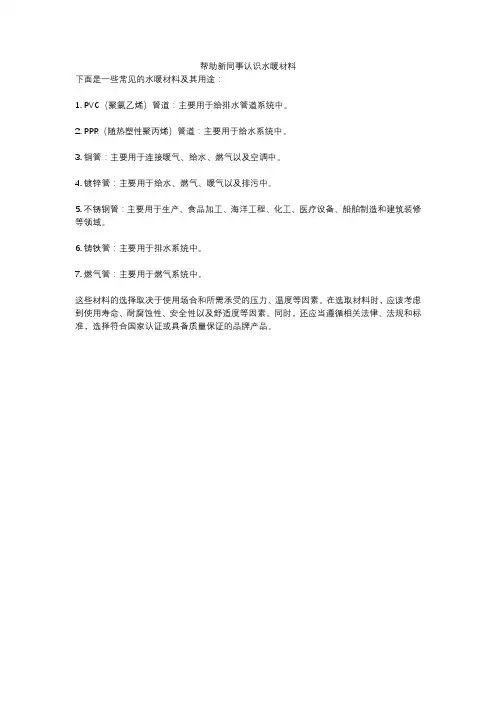

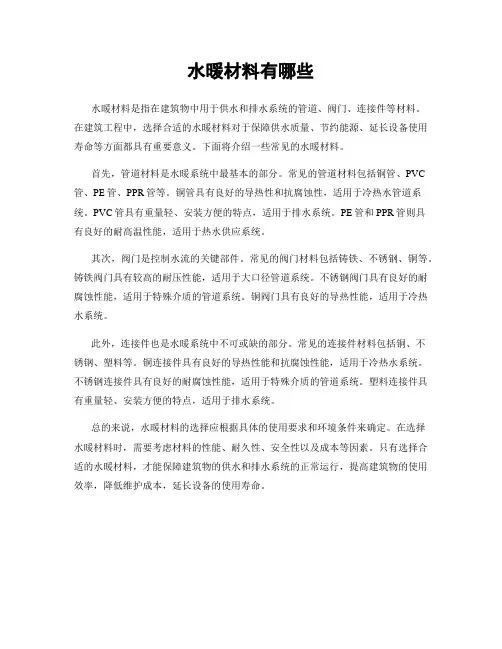

帮助新同事认识水暖材料

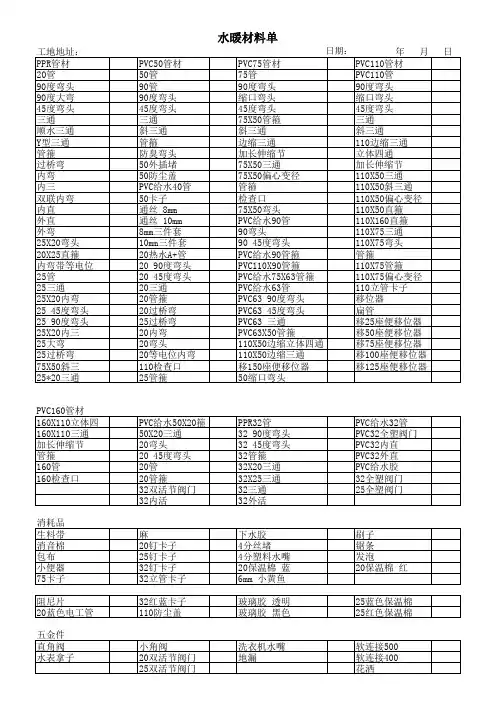

下面是一些常见的水暖材料及其用途：
1. PVC（聚氯乙烯）管道：主要用于给排水管道系统中。
2. PPR（随热塑性聚丙烯）管道：主要用于给水系统中。
3. 铜管：主要用于连接暖气、给水、燃气以及空调中。
4. 镀锌管：主要用于给水、燃气、暖气以及排污中。
5. 不锈钢管：主要用于生产、食品加工、海洋工程、化工、医疗设备、船舶制造和建筑装修等领域。
6. 铸铁管：主要用于排水系统中。
7. 燃气管：主要用于燃气系统中。
这些材料的选择取决于使用场合和所需承受的压力、温度等因素。
在选取材料时，应该考虑到使用寿命、耐腐蚀性、安全性以及舒适度等因素。
同时，还应当遵循相关法律、法规和标准，选择符合国家认证或具备质量保证的品牌产品。

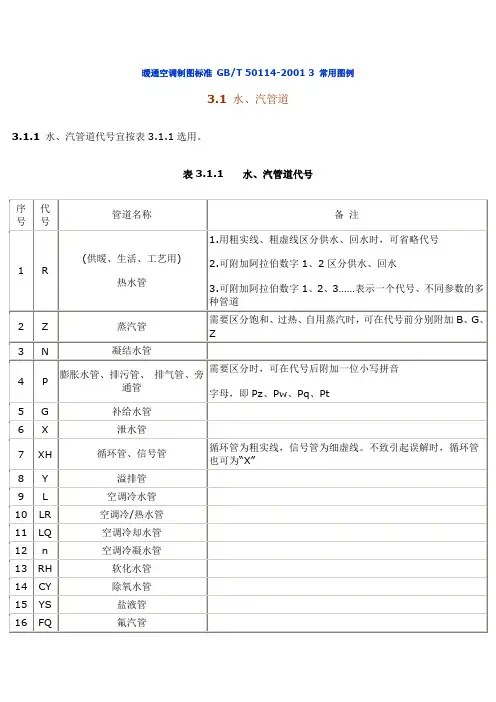

暖通空调制图标准GB/T 50114-2001 3 常用图例
3.1水、汽管道
3.1.1水、汽管道代号宜按表3.1.1选用。
表3.1.1 水、汽管道代号
3.1.2自定义水、汽管道代号应避免与表3.1.1相矛盾，并应在相应图面说明。
3.1.3水、汽管道阀门和附件的图例宜按表3.1.3采用。
表3.1.3 水、汽管道阀门和附件
法兰连接时
焊接时
阀杆为垂直
阀杆为水平
续表3.1.3
在不致引起误解时，也可用
表示续表3.1.3
也可表示为：
也可表示为：
3.2风道
3.2.1风道代号宜按表3.2.1采用。
表3.2.1 风道代号
3.2.2自定义风道代号应避免与表3.2.1相矛盾，并应在相应图面说明。
3.2.3风道、阀门及附件的图例宜按表3.2.3采用。
表3.2.3 风道、阀门及附件图例
续表3.2.3
或光滑曲线
3.3暖通空调设备
3.3.1暖通空调设备的图例宜按表3.3.1采用。
表3.3.1 暖通空调设备图例
可标注型号：如：
3.4调控装置及仪表
3.4.1调控装置及仪表的图例宜按表3.4.1采用。
表3.4.1 调控装置及仪表图例
如弹簧式安全阀
续表3.4.1
如浮球阀
如电动调节阀如电磁阀。

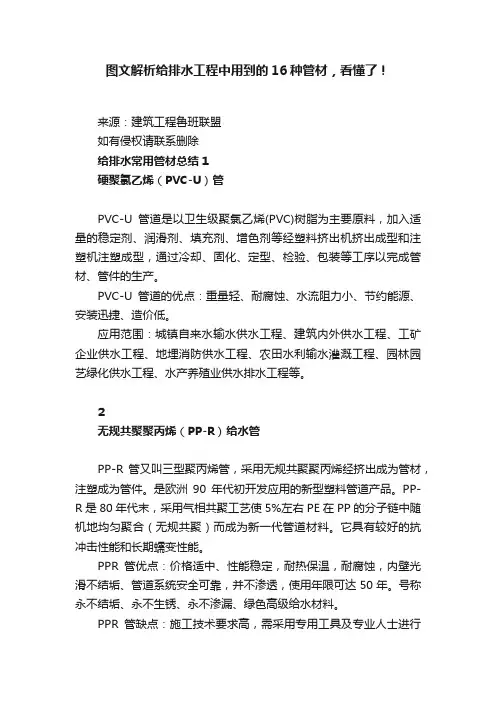

图文解析给排水工程中用到的16种管材，看懂了！来源：建筑工程鲁班联盟如有侵权请联系删除给排水常用管材总结1硬聚氯乙烯（PVC-U）管PVC-U管道是以卫生级聚氯乙烯(PVC)树脂为主要原料，加入适量的稳定剂、润滑剂、填充剂、增色剂等经塑料挤出机挤出成型和注塑机注塑成型，通过冷却、固化、定型、检验、包装等工序以完成管材、管件的生产。
PVC-U管道的优点：重量轻、耐腐蚀、水流阻力小、节约能源、安装迅捷、造价低。
应用范围：城镇自来水输水供水工程、建筑内外供水工程、工矿企业供水工程、地埋消防供水工程、农田水利输水灌溉工程、园林园艺绿化供水工程、水产养殖业供水排水工程等。
2无规共聚聚丙烯（PP-R）给水管PP-R管又叫三型聚丙烯管，采用无规共聚聚丙烯经挤出成为管材，注塑成为管件。
是欧洲90年代初开发应用的新型塑料管道产品。
PP-R是80年代末，采用气相共聚工艺使5%左右PE在PP的分子链中随机地均匀聚合（无规共聚）而成为新一代管道材料。
它具有较好的抗冲击性能和长期蠕变性能。
PPR管优点：价格适中、性能稳定，耐热保温，耐腐蚀，内壁光滑不结垢、管道系统安全可靠，并不渗透，使用年限可达50年。
号称永不结垢、永不生锈、永不渗漏、绿色高级给水材料。
PPR管缺点：施工技术要求高，需采用专用工具及专业人士进行施工，方能确保系统安全。
PPR管材应用领域：1、建筑物的冷热水系统，包括集中供热系统；2、建筑物内的采暖系统、包括地板、壁板及辐射采暖系统；3、可直接饮用的纯净水供水系统；4、中央(集中)空调系统；5、输送或排放化学介质等工业用管道系统。
3铝塑复合给水管铝塑复合管是最早替代铸铁管的供水管，其基本构成应为五层，即由内而外依次为塑料、热熔胶、铝合金、热熔胶、塑料。
铝塑复合管有较好的保温性能，内外壁不易腐蚀，因内壁光滑，对流体阻力很小；又因为可随意弯曲，所以安装施工方便。
市场上主要有三种铝塑给水管：1、PE／AL／PE（Polyethylene/Aluminum/Polyethylene）；2、PE／AL／PEX（Polyethylene/Aluminum/Crosslinked Polyethylene）；3、PEX／AL／PEX（Crosslinked Polyethylene/Aluminum/Crosslinked Polyethylene）。
