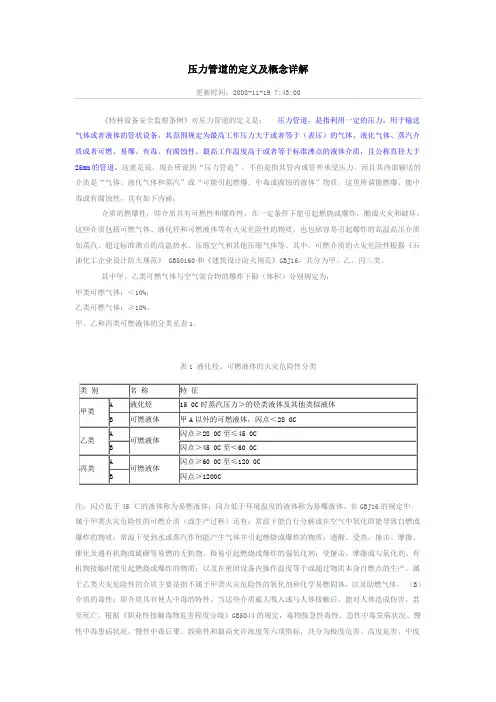

压力管道的定义及概念详解更新时间:2008-11-19 7:43:00《特种设备安全监察条例》对压力管道的定义是:压力管道,是指利用一定的压力,用于输送气体或者液体的管状设备,其范围规定为最高工作压力大于或者等于(表压)的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质,且公称直径大于25mm的管道。
这就是说,现在所说的“压力管道”,不但是指其管内或管外承受压力,而且其内部输送的介质是“气体、液化气体和蒸汽”或“可能引起燃爆、中毒或腐蚀的液体”物质。
这里所谓能燃爆、能中毒或有腐蚀性,具有如下内涵:介质的燃爆性:即介质具有可燃性和爆炸性,在一定条件下能引起燃烧或爆炸,酿成火灾和破坏。
这些介质包括可燃气体、液化烃和可燃液体等有火灾危险性的物质,也包括容易引起爆炸的高温高压介质如蒸汽、超过标准沸点的高温热水、压缩空气和其他压缩气体等。
其中,可燃介质的火灾危险性根据《石油化工企业设计防火规范》 GB50160和《建筑设计防火规范》GBJ16,共分为甲、乙、丙三类。
其中甲、乙类可燃气体与空气混合物的爆炸下限(体积)分别规定为:甲类可燃气体:<10%;乙类可燃气体:≥10%。
甲、乙和丙类可燃液体的分类见表1。
表1 液化烃、可燃液体的火灾危险性分类注:闪点低于45 ℃的液体称为易燃液体;闪点低于环境温度的液体称为易爆液体。
在GBJ16的规定中,属于甲类火灾危险性的可燃介质(或生产过程)还有:常温下能自行分解或在空气中氧化即能导致自燃或爆炸的物质;常温下受到水或蒸汽作用能产生气体并引起燃烧或爆炸的物质;遇酸、受热、撞击、摩擦、催化及遇有机物或硫磺等易燃的无机物,极易引起燃烧或爆炸的强氧化剂;受撞击、摩擦或与氧化剂、有机物接触时能引起燃烧或爆炸的物质;以及在密闭设备内操作温度等于或超过物质本身自燃点的生产。
属于乙类火灾危险性的介质主要是指不属于甲类火灾危险性的氧化剂和化学易燃固体,以及助燃气体。

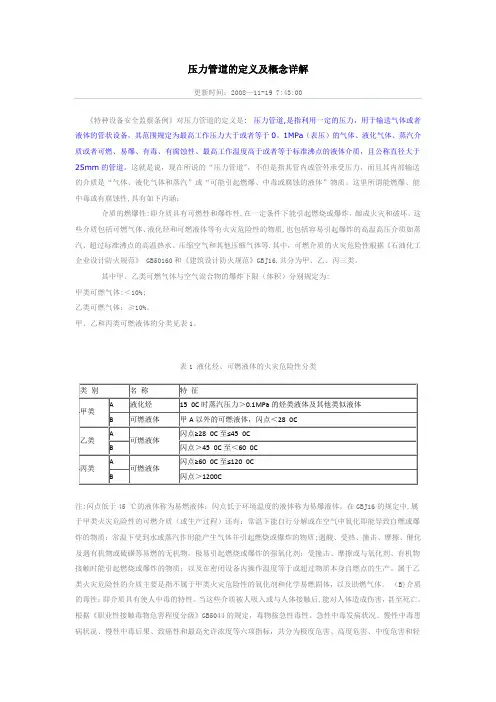

压力管道的定义及概念详解更新时间:2008—11-19 7:43:00《特种设备安全监察条例》对压力管道的定义是: 压力管道,是指利用一定的压力,用于输送气体或者液体的管状设备,其范围规定为最高工作压力大于或者等于0。
1MPa(表压)的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质,且公称直径大于25mm的管道。
这就是说,现在所说的“压力管道",不但是指其管内或管外承受压力,而且其内部输送的介质是“气体、液化气体和蒸汽”或“可能引起燃爆、中毒或腐蚀的液体”物质。
这里所谓能燃爆、能中毒或有腐蚀性,具有如下内涵:介质的燃爆性:即介质具有可燃性和爆炸性,在一定条件下能引起燃烧或爆炸,酿成火灾和破坏。
这些介质包括可燃气体、液化烃和可燃液体等有火灾危险性的物质,也包括容易引起爆炸的高温高压介质如蒸汽、超过标准沸点的高温热水、压缩空气和其他压缩气体等.其中,可燃介质的火灾危险性根据《石油化工企业设计防火规范》 GB50160和《建筑设计防火规范》GBJ16,共分为甲、乙、丙三类。
其中甲、乙类可燃气体与空气混合物的爆炸下限(体积)分别规定为:甲类可燃气体:<10%;乙类可燃气体:≥10%。
甲、乙和丙类可燃液体的分类见表1。
表1 液化烃、可燃液体的火灾危险性分类注:闪点低于45 ℃的液体称为易燃液体;闪点低于环境温度的液体称为易爆液体。
在GBJ16的规定中,属于甲类火灾危险性的可燃介质(或生产过程)还有:常温下能自行分解或在空气中氧化即能导致自燃或爆炸的物质;常温下受到水或蒸汽作用能产生气体并引起燃烧或爆炸的物质;遇酸、受热、撞击、摩擦、催化及遇有机物或硫磺等易燃的无机物,极易引起燃烧或爆炸的强氧化剂;受撞击、摩擦或与氧化剂、有机物接触时能引起燃烧或爆炸的物质;以及在密闭设备内操作温度等于或超过物质本身自燃点的生产。
属于乙类火灾危险性的介质主要是指不属于甲类火灾危险性的氧化剂和化学易燃固体,以及助燃气体。

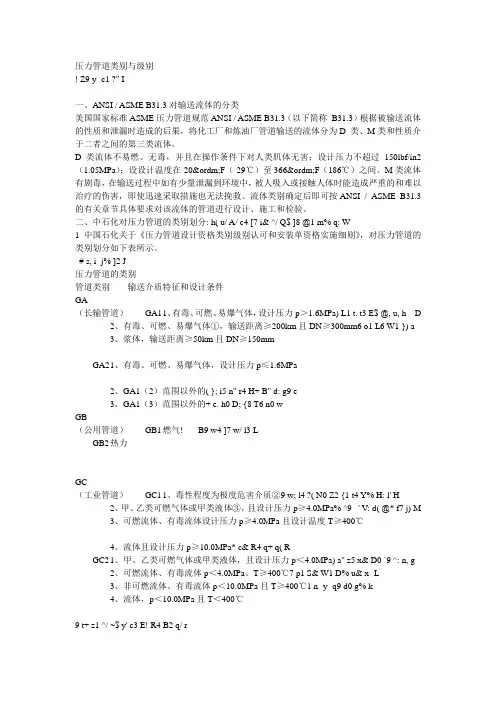

压力管道类别与级别! Z9 y- c1 ?" I一、ANSI / ASME B31.3对输送流体的分类美国国家标准ASME压力管道规范ANSI / ASME B31.3(以下简称B31.3)根据被输送流体的性质和泄漏时造成的后果,将化工厂和炼油厂管道输送的流体分为D 类、M类和性质介于二者之间的第三类流体。
D类流体不易燃、无毒,并且在操作条件下对人类肌体无害;设计压力不超过150lbf/in2(1.05MPa);设设计温度在-20ºF(-29℃)至366ºF(186℃)之间。
M类流体有剧毒,在输送过程中如有少量泄漏到环境中,被人吸入或接触人体时能造成严重的和难以治疗的伤害,即使迅速采取措施也无法挽救。
流体类别确定后即可按ANSI / ASME B31.3的有关章节具体要求对该流体的管道进行设计、施工和检验。
二、中石化对压力管道的类别划分: h( u/ A/ c4 [7 i& ^/ Q$ ]8 @1 m% q: W1 中国石化关于《压力管道设计资格类别级别认可和安装单资格实施细则》,对压力管道的类别划分如下表所示。
# s, i- j% ]2 J压力管道的类别管道类别输送介质特征和设计条件GA(长输管道)GA1 1、有毒、可燃、易爆气体,设计压力p>1.6MPa) L1 t. t3 E$ @, u, h D2、有毒、可燃、易爆气体①,输送距离≥200km且DN≥300mm6 o1 L6 W1 }) a3、浆体,输送距离≥50km且DN≥150mmGA2 1、有毒、可燃、易爆气体,设计压力p≤1.6MPa2、GA1(2)范围以外的( }; i5 n" r4 H+ B" d: g9 e3、GA1(3)范围以外的+ e. h0 D; {8 T6 n0 wGB(公用管道)GB1 燃气! _ B9 w4 ]7 w/ l3 LGB2 热力GC(工业管道)GC1 1、毒性程度为极度危害介质②9 w; l4 ?( N0 Z2 {1 t4 Y% H: l' H2、甲、乙类可燃气体或甲类液体③,且设计压力p≥4.0MPa% ^9 _' V: d( @* f7 j) M3、可燃流体、有毒流体设计压力p≥4.0MPa且设计温度T≥400℃4、流体且设计压力p≥10.0MPa* c& R4 q+ q( RGC2 1、甲、乙类可燃气体或甲类液体,且设计压力p<4.0MPa) a" z5 x& D0 `9 ^: n, g2、可燃流体、有毒流体p<4.0MPa、T≥400℃7 p1 S& W1 D% u& x- L3、非可燃流体、有毒流体p<10.0MPa且T≥400℃1 n- y- q9 d0 g% k4、流体,p<10.0MPa且T<400℃9 t+ z1 ^/ ~$ y' c3 E! R4 B2 q/ r注:①输送距离指产地、储存库、用户间的用于输送商品介质管道的直接距离。
压力管道类别与级别一、ANSI / ASME B31.3对输送流体的分类美国国家标准ASME压力管道规范ANSI / ASME B31.3(以下简称 B31.3)根据被输送流体的性质和泄漏时造成的后果,将化工厂和炼油厂管道输送的流体分为D 类、M类和性质介于二者之间的第三类流体。
D类流体不易燃、无毒,并且在操作条件下对人类肌体无害;设计压力不超过150lbf/in2(1.05MPa);设设计温度在-20ºF(-29℃)至366ºF(186℃)之间。
M类流体有剧毒,在输送过程中如有少量泄漏到环境中,被人吸入或接触人体时能造成严重的和难以治疗的伤害,即使迅速采取措施也无法挽救。
流体类别确定后即可按ANSI / ASME B31.3的有关章节具体要求对该流体的管道进行设计、施工和检验。
二、中石化对压力管道的类别划分1 中国石化关于《压力管道设计资格类别级别认可和安装单资格实施细则》,对压力管道的类别划分如下表所示。
压力管道的类别注:①输送距离指产地、储存库、用户间的用于输送商品介质管道的直接距离。
②GB 5044《职业性接触毒物危害程度分级》规定的。
③GB 50160《石油化工企业设计防火规范》规定的。
2 SH 3059对管道的分级如下表。
SH 3059——2001《石油化工管道设计器材选用通则》管道分级注:①毒性程度是根据《职业性接触毒物危害程度分级》(GB 5044—85)划分的。
极度危害属于Ⅰ级,车间空气中有害物质最高容许浓度<0.1mg/m3;高度危害属于Ⅱ级,最高容许浓度0.1mg/m3。
极度危害的介质如苯、氯乙烯、氯甲醚、氰化物等;高度危害的介质如二硫化碳、氯、丙烯腈、硫化氢、甲醛、氟化氢、一氢化碳等。
详见GB 5044。
②甲类、乙类可燃气体是根据《石油化工企业设计防火规范》(GB 50160)中可燃气体的火灾危险性分类划分的。
甲类系指可燃气体与空气混合物和爆炸下限<10%(体);乙类是≥10%(体)。

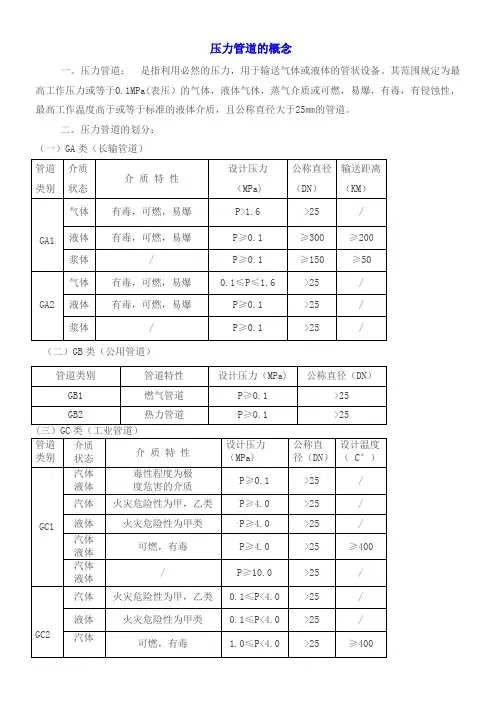

压力管道的概念及分类《监察规定》明确指出:压力管道是指在生产、生活中利用的可能引发燃爆或中毒等危险性较大的特种设备,它具体指具有以下属性的管道:a、输送GB5044¶《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质的管道;b、输送GB50160·¸《石油化工企业设计防火标准》及GBJ16《建筑设计防火标准》中规定的火灾危险性为甲、乙类介质的管道;c、最高工作压力大于等于0.1MPa(表压,下同),输送介质为气(汽)体、液化气体的管道;d、最高工作压力大于等于0.1MPa,输送介质为可燃、易爆、有毒、有侵蚀性的或最高工作温度等于高于标准沸点的液体管道。
e、前四项规定的管道附属设施及其平安爱惜装置等。
注¶:GB5044标准将介质的毒性程度分为四级,其最高许诺浓度别离为:极度危害(I级):〈0.1mg/m3;高度危害(II级):0.1mg/m3~1mg/m3;中度危害(III级):1.0mg/m3~10.0mg/m3;轻度危害(IV级) 10.0mg/m3。
注·:GB50160标准对可燃气体的火灾危险性分为甲、乙两类:甲类气体为可燃气体与空气混合物的爆炸下限<10%(体积);乙类气体为可燃气体与空气混合物的爆炸下限≥10%(体积)注¸:GB50160标准对液态烃、可燃液体的火灾危险性按如下分类:甲A类:15︒C时的蒸汽压力>0.1MPa的烃类液体及其它类似的液体;甲B类:甲A类之外的可燃液体,闪点<28︒C;乙A类:闪点≥28︒C至≤45︒C的可燃液体;乙B类:闪点>45︒C至<60︒C的可燃液体;丙A类:闪点≥60︒C至≤120︒C的可燃液体;丙B类:闪点>120︒C的可燃液体。
其中,第e项中所述的“管道附属设施”是指压力管道体系中所用的管件(包括弯头、大小头、三通、管帽、增强管嘴、增强管接头、异径短节、螺纹短节、管箍、仪表管嘴、漏斗、快速接头等)、连接件(包括法兰、垫片、螺栓/螺母、限流孔板、盲板、法兰盖等)、管道设备(包括各类阀门、过滤器、疏水器、视镜等)、支撑件(包括各类类型的管道支吊架)和其它安装在压力管道上的设施。
