机房环境监控清单(中银国际)1

机房环境监控系统设备清单环境监控系统设备明细表序号品名型号、规格及功能描述单位数量1 通讯转换模块通讯转换模块 电源：电源：DC+10V~DC+30VDC+10V~DC+30V转换信号：转换信号：RS232RS232转RS485或RS485转RS232传输速率：传输速率：120012001200、、24002400、、48004800、、96009600、、1920019200、、3840038400、、5760057600、、115200bps自适应自适应数据指示：接收和发送指示灯数据指示：接收和发送指示灯隔离电压：隔离电压：3000V DC3000V DC传输距离：最远1200米个2 开关量转换模块开关量转换模块 电源：电源：DC+5V~DC+48VDC+5V~DC+48V输入：输入：88路交流电压输入，路交流电压输入，AC150~AC400VAC150~AC400V输出：输出：88路直流电压输出，路直流电压输出，DC5V~DC48VDC5V~DC48V数据指示：数据指示：88路输入指示灯路输入指示灯个3 采集模块采集模块 电源：电源：DC+10V~DC+30VDC+10V~DC+30V通信接口：通信接口：RS485RS485RS485，，2线制、半双工线制、半双工通信速率（通信速率（bpsbpsbps）：）：）：120012001200、、24002400、、48004800、、96009600、、19.2K19.2K、、38.4K38.4K、、115.2K输入通道：输入通道：66路差分输入，路差分输入，22路单端输入。

路单端输入。

低电平：低电平：0~1V0~1V高电平：高电平： 3.5V~24V3.5V~24V输入阻抗：输入阻抗：3K3KΩ隔离电压：隔离电压： 5000 V5000 V状态指示：状态指示：88路输入状态灯指示路输入状态灯指示个4 电量仪电量仪 可测量3I3I、、3V3V、、3U3U、、3P3P、∑、∑、∑P P、3Q3Q、∑、∑、∑Q Q、3S3S、、∑S、F、PFPF、±∑、±∑、±∑WhWhWh、±∑、±∑、±∑QhQh等33个参数个参数可根据用户需要进行升级可根据用户需要进行升级（（YD2011YD2011、、YD2012YD2012）），实现纯电压测量、带上下限报警（上位机）等功能功能台5 远程智能空调遥控器远程智能空调遥控器 供电电源：供电电源：DC+12VDC+12VDC+12V ～～ DC+24VDC+24V；；测温范围：测温范围：-10-10-10 ～～ +50+50℃；℃；℃；测温精度：±测温精度：±0.50.50.5℃；℃；℃；工作环境：工作环境：-20-20-20 ～～ +50+50℃，℃，℃，101010 ～～ 100%RH100%RH；；个6 温湿度一体化传感器温湿度一体化传感器 供电电源：供电电源：12VDC/24VDC 12VDC/24VDC 12VDC/24VDC；；电 流：流：< 30mA < 30mA < 30mA；；显 示：数码显示测量值；示：数码显示测量值；测湿范围：测湿范围：0 0 0 ～～ 100 100％％RH RH；；精 度：±度：±3%RH 3%RH 3%RH；；测温范围：－测温范围：－10 10 10 ～～ 50 50℃；℃；℃；精 度：±度：±0.50.50.5℃℃(25(25℃℃)串行输出：串行输出：RS485 RS485工作环境：工作环境：- 20 - 20 - 20 ～～ 50 50 °°C ，0 0 ～～ 100% RH 100% RH；；最大尺寸：最大尺寸：868686××8686××30mm 30mm；； 重 量：量：205g 205g个7 定位漏水控制器定位漏水控制器 可接测漏感应线最大长度1500米。

机房建设主要部分1、环境监控部分（1）、温湿度监测：1个点，监测机房内重要区域的温度、湿度数值及变化情况。

（2）、蓄电池组表面温湿监测：1组，每组16节12V蓄电池，监测单体蓄电池的表面温度参数。

（3）、配电柜电缆表面温湿监测：4组，三相电，监测三相电缆的表面温度参数。

（4）、精密空调监控：1台，监测精密空调的运行参数及状态，并可实现远程开关机启停控制和参数设置。

（5）、分体空调监控：1台，通过红外学习空调遥控，可实现远程开关机启停控制，可以来电启动空调。

（6）、中央空调监控：1台，通过中央空调风机控制箱的断电器控制，可实现远程开关机启停控制。

（7）、点式水浸传感器监测：1台点式水浸传感器，应用电极浸水阻值变化的原理来进行积水探测，监测机房内有无漏水发生(主要监测空调漏水)。

（8）、非定位式漏水监测：1套非定位式漏水，7.5米/10米/15米漏水感应绳，监测机房内有无漏水发生(主要监测空调以及门窗漏水)。

（9）、定位式漏水监测：1套非定位式漏水（区域式漏水），7.5米/15米漏水感应绳，监测机房内有无漏水发生(主要监测空调以及门窗漏水)。

（10）、新风机监控：1台，监测新风机的开关机运行状态及过滤网堵塞状态，并可实现远程开关机启停控制、定时启停功能。

（11）、抽湿加湿机监控：1台，监测抽湿加湿机的开关机运行状态及过滤网堵塞状态，并可实现远程开关机启停控制、定时启停功能。

（12）、灯光照明监控：1回路，对机房内的灯光照明实现远程开灯和关灯控制、及定时开关灯功能。

（13）、二氧化碳监测：1台，对机房内的二氧化碳实时监测，可以在线掌握机房的空气质量。

（14）、有毒气体监测：1台，对机房内的有毒气体实时监测，保证机房工作人员健康工作环境。

（15）、噪声监测：1台，对机房内的设备噪声噪音实时监测，保证机房安静工作环境。

（16）、粉尘监测：1台，对机房内的粉尘实时监测，保证机房环境清洁。

（17）、防雷监测：1路，监测防雷器提供的干接点状态。

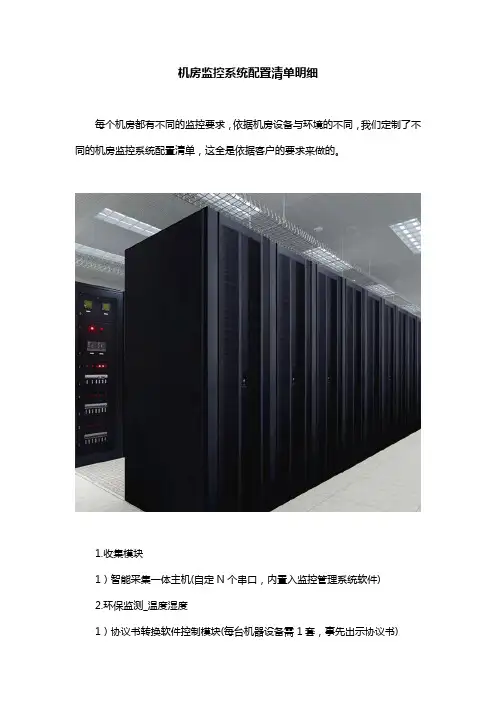

机房监控系统配置清单明细
每个机房都有不同的监控要求，依据机房设备与环境的不同，我们定制了不同的机房监控系统配置清单，这全是依据客户的要求来做的。

1.收集模块
1）智能采集一体主机(自定N个串口，内置入监控管理系统软件)
2.环保监测_温度湿度
1）协议书转换软件控制模块(每台机器设备需1套，事先出示协议书)
3.环保监测_中央空调
1)串口转换器，RS-232转RS-485控制模块
2)协议书转换软件控制模块(每台机器设备需1套，事先出示协议书，已启动，有通讯卡)
4.驱动力检测_UPS
1）串口转换器，RS-232转RS-485控制模块
2）协议书转换软件控制模块(每台机器设备需1套，事先出示协议书，已启动，有通讯卡)
5.驱动力检测_电量仪+配电开关
1）电量仪(含3个电压互感器，先寄给招标方，必须停电了)
2）协议书转换软件控制模块(每台机器设备需1套)
6.驱动力检测_蓄电池
1）主控芯片通用性控制模块(数最多47节13VDC充电电池/组，或192节2VDC充电电池/组)
2）电池检测控制模块(13VDC充电电池，2节电池/1个，测内电阻，还测电流电压，及总溫度)
3）电流传感器(采样器+控制器，1个/组)
4）充电电池温度感应器(1个/组，能选)
5）数据信号电缆线
6）协议书转换软件控制模块(每台机器设备需1套)
11.消防安全检测_(干接点、烟感探测器)
1）烟雾传感器。

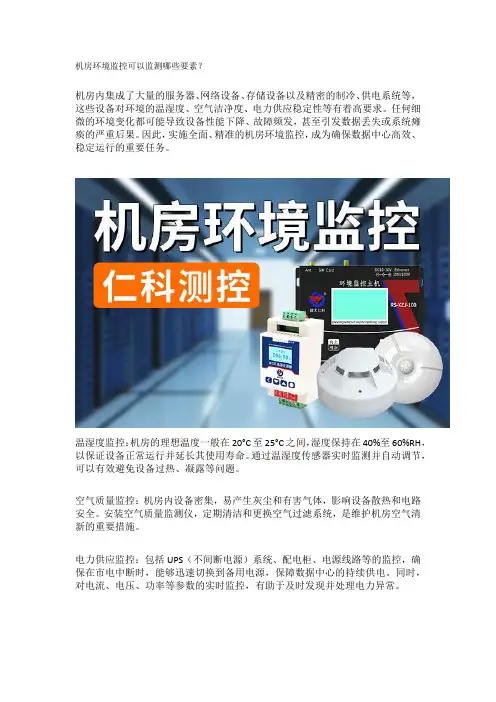

机房环境监控可以监测哪些要素？
机房内集成了大量的服务器、网络设备、存储设备以及精密的制冷、供电系统等，这些设备对环境的温湿度、空气洁净度、电力供应稳定性等有着高要求。

任何细微的环境变化都可能导致设备性能下降、故障频发，甚至引发数据丢失或系统瘫痪的严重后果。

因此，实施全面、精准的机房环境监控，成为确保数据中心高效、稳定运行的重要任务。

温湿度监控：机房的理想温度一般在20°C至25°C之间，湿度保持在40%至60%RH，以保证设备正常运行并延长其使用寿命。

通过温湿度传感器实时监测并自动调节，可以有效避免设备过热、凝露等问题。

空气质量监控：机房内设备密集，易产生灰尘和有害气体，影响设备散热和电路安全。

安装空气质量监测仪，定期清洁和更换空气过滤系统，是维护机房空气清新的重要措施。

电力供应监控：包括UPS（不间断电源）系统、配电柜、电源线路等的监控，确保在市电中断时，能够迅速切换到备用电源，保障数据中心的持续供电。

同时，对电流、电压、功率等参数的实时监控，有助于及时发现并处理电力异常。

漏水检测：机房内精密设备对水分极为敏感，一旦发生漏水，后果不堪设想。

因此，安装漏水检测系统，及时发现并定位漏水点，是防止水患的关键。

安防监控：除了物理环境外，机房的安全防护同样重要。

通过安装视频监控、门禁系统、入侵报警等设备，实现对机房24小时不间断的安全监控，防止非法入侵和破坏行为。

除此之外，机房环境监控还可以监测消防、光照、风速等要素，监测要素全面，可以保证机房的正常稳定运行。

机房监控系统报价机房监控系统是确保数据中心、服务器房等关键设施安全稳定运行的重要工具。

它通过实时监控环境、设备状态、安全系统等关键参数，帮助管理人员及时发现并处理潜在问题。

以下是一份机房监控系统的报价清单，包括了主要监控组件及其价格。

1. 环境监控模块- 温度传感器：用于监测机房内的温度变化，确保设备运行在适宜的温度范围内。

价格：500元/个。

- 湿度传感器：监测机房湿度，防止因湿度过高或过低导致设备故障。

价格：400元/个。

- 烟雾探测器：一旦检测到烟雾，立即发出警报，预防火灾事故。

价格：800元/个。

2. 电源监控模块- UPS监控器：监测不间断电源系统的状态，确保电源供应的稳定性。

价格：2000元/个。

- 电源开关状态监测器：实时监控电源开关状态，预防非法断电。

价格：1500元/个。

3. 网络监控模块- 网络流量分析器：分析网络流量，确保网络传输的稳定性和安全性。

价格：3000元/个。

- 服务器状态监控器：监控服务器运行状态，及时发现并处理故障。

价格：2500元/个。

4. 安全监控模块- 视频监控摄像头：实时监控机房内外情况，保障机房安全。

价格：1000元/个。

- 门禁系统：控制机房进出权限，防止未授权人员进入。

价格：3500元/套。

5. 软件系统- 监控管理平台：集成所有监控数据，提供统一的监控界面和管理工具。

价格：10000元/套。

6. 安装与调试服务- 专业工程师现场安装与调试，确保系统稳定运行。

价格：5000元/次。

7. 售后服务- 提供一年免费技术支持和系统维护服务。

价格：包含在上述价格中。

总计：以上报价为基本配置，根据实际需求和机房规模，价格可能会有所变动。

建议在购买前与供应商详细沟通，以确保系统配置满足机房监控需求。

请注意，以上价格仅供参考，实际价格可能会因市场变化、供应商报价等因素有所不同。

在签订合同前，请务必与供应商确认最终报价。

机房环境集中监控机房环境监控系统方案需求分析深圳监狱随着信息技术的发展和普及，信息化程度不断提高，信息、通信及安防设备数量与日俱增，中心机房、计算机系统和通讯网络已成为业务管理的核心部分。

为保证其安全正常运行，与之配套的机房动力系统、环境系统、消防系统、保安系统必须时时刻刻稳定协调工作。

如果机房动力及环境设备出现故障，轻则影响电脑系统的运行，重则造成计算机和通信设备报废，使系统陷入瘫痪，后果不堪设想，因此对数据中心机房的动力及环境系统进行实时集中的监控极其必要。

本项目需要对监狱数据中心机房、UPS间可以实现以下子系统监控：1.动力监控部分UPS：监测UPS的工作状态和运行参数。

2.环境监控部分空调：监测空调的运行参数及状态，并可实现远程开关机启停控制和参数设置。

温湿度：监测机房内重要区域的温度、湿度数值及变化情况。

漏水监测：通过定位式漏水监测系统实时监测空调下方的泄露情况，准确定位漏水点位置，并在监控系统平台有直观的动态显示。

3.安保监控部分门禁管理：安装门禁系统并将门禁系统统一由机房集中监控系统来管理，实现对门打开状况的监测。

视频检测：安装视频监控系统，并由机房集中监控系统来管理，实时调取机房图像。

消防：监测消防控制箱提供的干接点火警信号。

防盗：安装红外探测器，监测机房内的人员活动情况。

平台告警方式：电话拨号报警，短信报警，E-MAIL邮件报警，并可通过大屏幕或液晶电视在办公或监控区域实时查看机房监控的画面内容，让管理人员随时了解机房的运行工作情况。

系统设计本项目的环境监控系统主要指监狱数据中心机房、UPS设备间的环境集中监控系统，采用基于IP网络的集中监控平台，可极其方便地为各类中心机房及网络机柜的监控、工业控制等领域提供一体化网络监控解决方案。

系统拓扑方案设计动力环境集中监控系统平台：集中监控管理平台负责对中心机房的UPS、配电开关、精密空调、漏水、温湿度、视频、门禁等进行集中监控和管理，并实现对机房数据的实时处理分析、存储、显示和输出等功能，处理所有的报警信息，记录报警事件，通过电话语音或手机短信等方式输出报警内容，使机房管理人员能第一时间掌握机房的动力环境运行情况和设备故障的报警情况。

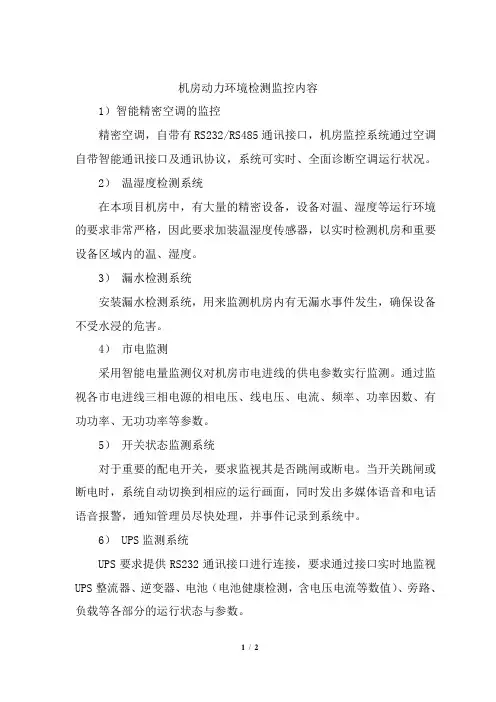

机房动力环境检测监控内容1）智能精密空调的监控精密空调，自带有RS232/RS485通讯接口，机房监控系统通过空调自带智能通讯接口及通讯协议，系统可实时、全面诊断空调运行状况。

2）温湿度检测系统在本项目机房中，有大量的精密设备，设备对温、湿度等运行环境的要求非常严格，因此要求加装温湿度传感器，以实时检测机房和重要设备区域内的温、湿度。

3）漏水检测系统安装漏水检测系统，用来监测机房内有无漏水事件发生，确保设备不受水浸的危害。

4）市电监测采用智能电量监测仪对机房市电进线的供电参数实行监测。

通过监视各市电进线三相电源的相电压、线电压、电流、频率、功率因数、有功功率、无功功率等参数。

5）开关状态监测系统对于重要的配电开关，要求监视其是否跳闸或断电。

当开关跳闸或断电时，系统自动切换到相应的运行画面，同时发出多媒体语音和电话语音报警，通知管理员尽快处理，并事件记录到系统中。

6） UPS监测系统UPS要求提供RS232通讯接口进行连接，要求通过接口实时地监视UPS整流器、逆变器、电池（电池健康检测，含电压电流等数值）、旁路、负载等各部分的运行状态与参数。

7）智能列头柜监测系统精密配电柜要求提供RS485通讯接口进行连接，要求通过接口实时地监视列头柜输入输出电源参数，列头柜各支路通断情况、负载情况等。

8）消防监测系统要求通过消防控制器上的接点信号监测火警状态，一旦发生火警，监控系统需发出报警，并自动对门禁进行联动开启，确保在机房工作人员逃生的顺利。

9）集成视频监控系统要求通过网络实现视频监控系统的集成，通过动环监控系统浏览任意摄像头的实时视频，检索、回放硬盘录像机中的录像，控制球机的转动、缩放等。

10）集成门禁管理监控系统要求通过RS485物理链路的连接实现门禁管理系统的集成，通过动环监控系统可设置门禁系统的权限，记录门禁系统的进出入数据等，并可远程控制门禁系统中任意门的门锁开关。

序号产品名称产品型号单位数量一嵌入式主机
智慧机房主机HCH-OM-A6台1
二报警设备
有线电话、GSM综合报警模块OM-B4台1三温湿度监控
温湿度传感器HCH-OM-TH-B801个1
四市电配电监测
三相电量仪
OM-ACM-A801个1精密电流互感器开口
OM-ACM-K200/5个1配电监测仪OM-ACM-A601个1
五漏水监测系统
区域漏水监测器
HCH-OM-LDA-B801台1区域漏水检测电缆-10M OM-LDA-B601/10
根1六空调远程控制空调远程控制器OM-ACA-A801
个1七UPS远程放电及监控UPS
UPS接入定制
1八蓄电池在线监测
蓄电池巡检仪1248
OM-BAT-A801台1蓄电池巡检仪1224OM-BAT-A802台
1电池夹个
1电池组温度传感器个
1霍尔电流传感器500I
个1蓄电池内阻监测系统
内阻管理模块
OM-BAT-B300个1内阻监测模块-1OM-BAT-B100个
1U型电池夹+通讯线个
1电池表面温度传感器个
1霍尔电流传感器100I
个1十门禁控制系统
方案一方案二
备注：以上报价均为设备含税单价，不含施工费。

联系人：刘俊杰
联系电话：186********。
