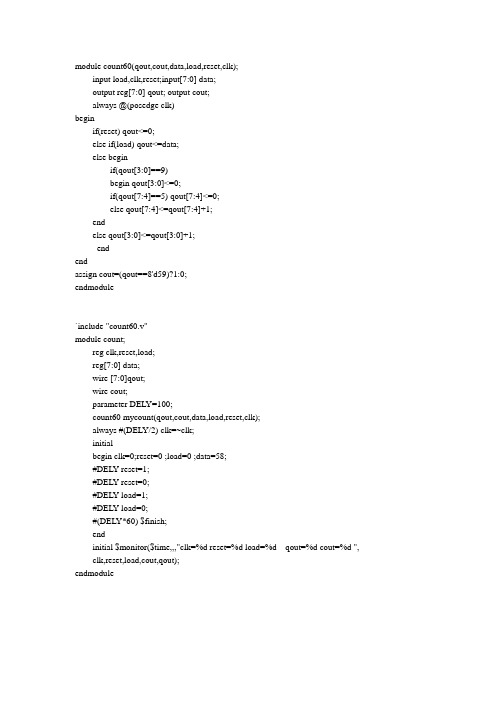

verilog实验60进制计数器
- 格式:doc
- 大小:26.00 KB
- 文档页数:2

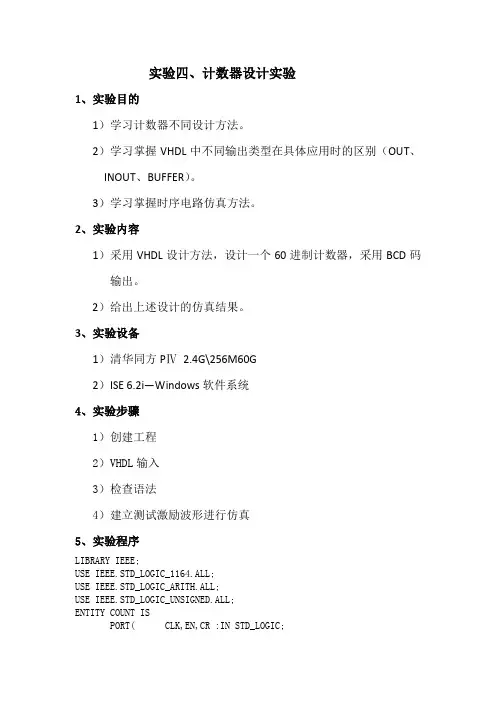

实验四、计数器设计实验1、实验目的1)学习计数器不同设计方法。
2)学习掌握VHDL中不同输出类型在具体应用时的区别(OUT、INOUT、BUFFER)。
3)学习掌握时序电路仿真方法。
2、实验内容1)采用VHDL设计方法,设计一个60进制计数器,采用BCD码输出。
2)给出上述设计的仿真结果。
3、实验设备1)清华同方PⅣ2.4G\256M60G2)ISE 6.2i—Windows软件系统4、实验步骤1)创建工程2)VHDL输入3)检查语法4)建立测试激励波形进行仿真5、实验程序LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_ARITH.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY COUNT ISPORT( CLK,EN,CR :IN STD_LOGIC;LD :IN STD_LOGIC;D :IN STD_LOGIC_VECTOR(7 DOWNTO 0); CO :OUT STD_LOGIC;Q :OUT STD_LOGIC_VECTOR(7 DOWNTO 0)); END COUNT;ARCHITECTURE A OF COUNT ISSIGNAL QN :STD_LOGIC_VECTOR(7 DOWNTO 0);BEGINCO<='1' WHEN(QN=X"59" AND EN='1')ELSE'0';PROCESS(CLK,CR)BEGINIF(CR='0')THENQN<=X"00";ELSEIF(CLK'EVENT AND CLK='1') THENIF (LD='0') THENQN<=D;ELSIF(EN='1') THENIF QN(3 DOWNTO 0)=9 THENQN(3 DOWNTO 0)<="0000";IF QN(7 DOWNTO 4)=5 THENQN(7 DOWNTO 4)<="0000";ELSEQN(7 DOWNTO 4)<= QN(7 DOWNTO 4)+1;END IF;ELSEQN(3 DOWNTO 0)<= QN(3 DOWNTO 0)+1;END IF ;END IF;END IF ;END IF;END PROCESS;Q<=QN;END A;6、仿真结果1)测试激励波形 2)仿真结果从仿真结果来看输出q从00000000逐渐加1变化到01011001,然后又变回到00000000,由此可以看出上述电路完成了六十进制计数器的功能。

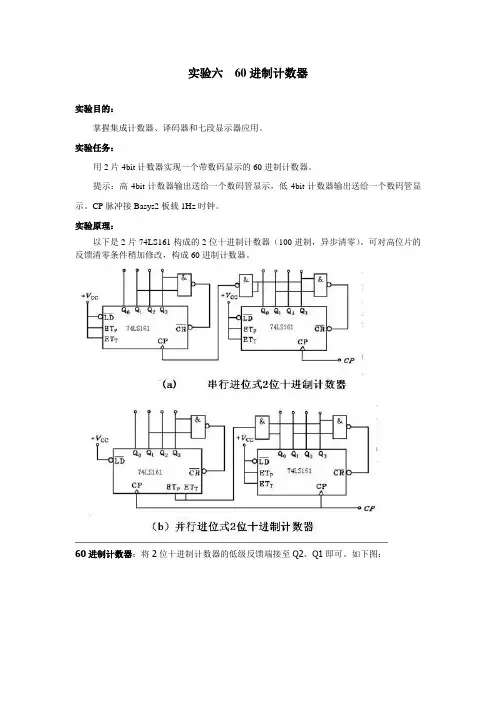

实验六60进制计数器
实验目的:
掌握集成计数器、译码器和七段显示器应用。
实验任务:
用2片4bit计数器实现一个带数码显示的60进制计数器。
提示:高4bit计数器输出送给一个数码管显示,低4bit计数器输出送给一个数码管显示。
CP脉冲接Basys2板载1Hz时钟。
实验原理:
以下是2片74LS161构成的2位十进制计数器(100进制,异步清零)。
可对高位片的反馈清零条件稍加修改,构成60进制计数器。
60进制计数器:将2位十进制计数器的低级反馈端接至Q2、Q1即可。
如下图:
实验要求:
1,进行60进制计数显示实验,记录现象,完成实验报告;
2,相关代码烧录到Basys2板子的PROM中,使得该计数器可脱离电脑的ISE环境。
即Basys2掉电后,恢复供电,仍能够自行运行计数程序。
思考题:如何用8bit计数器构成60进制计数器。
use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity count60 isport(clk,clk0,cin,bcd1wr,bcdswr:in std_logic;datain:in std_logic_vector(3 downto 0);co:out std_logic;a,b,c,d,e,f,g: out std_logic;sel:out std_logic_vector(2 to 0));end count60;architecture art of count60 issignal bcd1n:std_logic_vector(3 downto 0); signal bcdsn:std_logic_vector(2 downto 0); signal outda:std_logic_vector(6 downto 0);beginprocess(clk,bcd1wr)beginif(bcd1wr='1') thenbcd1n<=datain;elsif(clk'event and clk='1') thenif(cin='1') thenif(bcd1n=9) thenbcd1n<="0000";elsebcd1n<=bcd1n+1;end if;end if;end if;end process;process(clk,bcdswr)beginif(bcdswr='1') thenbcdsn<=datain(2 downto 0);elsif(clk'event and clk='1') thenif(cin='1' and bcd1n=9) thenif(bcdsn=5) thenbcdsn<="000";else bcdsn<=bcdsn+1;end if;end if;end if;process(bcd1n,bcdsn,cin)beginif(bcd1n=9 and bcdsn=5 and cin='1') thenco<='1';elseco<='0';end if;end process;process(clk0,bcd1n,bcdsn)beginif clk0='1' then sel<="000";case bcd1n iswhen "0000"=>outda<="1111110";when "0001"=>outda<="0110000";when "0010"=>outda<="1101101";when "0011"=>outda<="1111001";when "0100"=>outda<="0110011";when "0101"=>outda<="1011011";when "0110"=>outda<="1011111";when "0111"=>outda<="1110000";when "1000"=>outda<="1111111";when "1001"=>outda<="1111011";when others=>outda<="0000000";end case;else sel<="110";case bcdsn iswhen "000"=>outda<="1111110";when "001"=>outda<="0110000";when "010"=>outda<="1101101";when "011"=>outda<="1111001";when "100"=>outda<="0110011";when "101"=>outda<="1011011";when others=>outda<="0000000";end case;end if;a<=outda(6);b<=outda(5);c<=outda(4);d<=outda(3);e<=outda(2);f<=outda(1);g<=outda(0);end process;end art;。

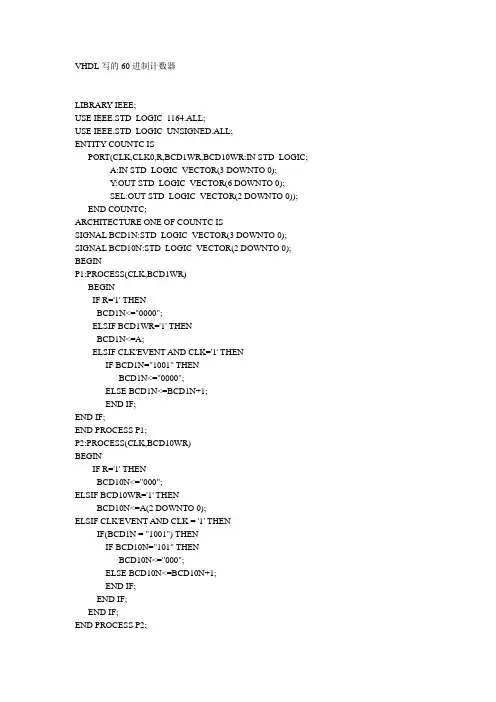

VHDL写的60进制计数器LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY COUNTC ISPORT(CLK,CLK0,R,BCD1WR,BCD10WR:IN STD_LOGIC;A:IN STD_LOGIC_VECTOR(3 DOWNTO 0);Y:OUT STD_LOGIC_VECTOR(6 DOWNTO 0);SEL:OUT STD_LOGIC_VECTOR(2 DOWNTO 0));END COUNTC;ARCHITECTURE ONE OF COUNTC ISSIGNAL BCD1N:STD_LOGIC_VECTOR(3 DOWNTO 0); SIGNAL BCD10N:STD_LOGIC_VECTOR(2 DOWNTO 0); BEGINP1:PROCESS(CLK,BCD1WR)BEGINIF R='1' THENBCD1N<="0000";ELSIF BCD1WR='1' THENBCD1N<=A;ELSIF CLK'EVENT AND CLK='1' THENIF BCD1N="1001" THENBCD1N<="0000";ELSE BCD1N<=BCD1N+1;END IF;END IF;END PROCESS P1;P2:PROCESS(CLK,BCD10WR)BEGINIF R='1' THENBCD10N<="000";ELSIF BCD10WR='1' THENBCD10N<=A(2 DOWNTO 0);ELSIF CLK'EVENT AND CLK = '1' THENIF(BCD1N = "1001") THENIF BCD10N="101" THENBCD10N<="000";ELSE BCD10N<=BCD10N+1;END IF;END IF;END IF;END PROCESS P2;P3:PROCESS(CLK0,BCD1N,BCD10N) BEGINIF CLK0 = '1' THENSEL <= "001";CASE BCD1N ISWHEN "0000"=>Y<="0111111"; WHEN "0001"=>Y<="0000110"; WHEN "0010"=>Y<="1011011"; WHEN "0011"=>Y<="1001111"; WHEN "0100"=>Y<="1100110"; WHEN "0101"=>Y<="1101101"; WHEN "0110"=>Y<="1111101"; WHEN "0111"=>Y<="0000111"; WHEN "1000"=>Y<="1111111"; WHEN "1001"=>Y<="1101111"; WHEN "1010"=>Y<="1110111"; WHEN "1011"=>Y<="1111100"; WHEN "1100"=>Y<="0111001"; WHEN "1101"=>Y<="1011110"; WHEN "1110"=>Y<="1111001"; WHEN "1111"=>Y<="1110001"; WHEN OTHERS => NULL;END CASE;ELSE SEL <="010";CASE BCD10N ISWHEN "000"=>Y<="0111111"; WHEN "001"=>Y<="0000110"; WHEN "010"=>Y<="1011011"; WHEN "011"=>Y<="1001111"; WHEN "100"=>Y<="1100110"; WHEN "101"=>Y<="1101101"; WHEN "110"=>Y<="1111101"; WHEN "111"=>Y<="0000111"; WHEN OTHERS => NULL;END CASE;END IF;END PROCESS P3;END ONE;。

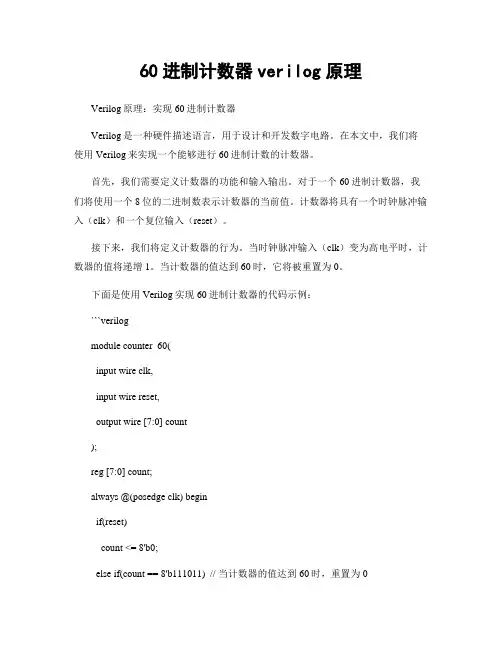

60进制计数器verilog原理Verilog原理:实现60进制计数器Verilog是一种硬件描述语言,用于设计和开发数字电路。
在本文中,我们将使用Verilog来实现一个能够进行60进制计数的计数器。
首先,我们需要定义计数器的功能和输入输出。
对于一个60进制计数器,我们将使用一个8位的二进制数表示计数器的当前值。
计数器将具有一个时钟脉冲输入(clk)和一个复位输入(reset)。
接下来,我们将定义计数器的行为。
当时钟脉冲输入(clk)变为高电平时,计数器的值将递增1。
当计数器的值达到60时,它将被重置为0。
下面是使用Verilog实现60进制计数器的代码示例:```verilogmodule counter_60(input wire clk,input wire reset,output wire [7:0] count);reg [7:0] count;always @(posedge clk) beginif(reset)count <= 8'b0;else if(count == 8'b111011) // 当计数器的值达到60时,重置为0count <= 8'b0;elsecount <= count + 1;endendmodule```以上代码中,我们使用`reg`关键字声明了一个8位的寄存器`count`,用于存储计数器的当前值。
`always @(posedge clk)`表示在时钟上升沿触发时执行以下代码块。
在代码块中,我们首先检查复位信号(reset)是否为高电平。
如果是,计数器的值将被重置为0。
接下来,我们使用一个条件语句判断计数器的值是否为59(8'b111011)。
如果是,计数器的值将重置为0。
否则,计数器的值递增1。
最后,我们将计数器的值作为输出wire `count`进行输出。
通过将以上代码编译为Verilog硬件描述语言的通用代码格式,我们可以在FPGA或ASIC芯片上实现一个用于60进制计数的计数器。
实验五考核实验——六十进制计数
一、实验目的
1、了解可编程数字系统设计的流程
2、掌握Quartus II 软件的使用方法
3、掌握Quartus II 软件的使用方法
4、掌握Quartus II 软件的使用方法
二、实验设备
1、计算机:Quartus II 软件
2、掌握Quartus II 软件的使用方法
3、集成电路:74LS161,任意与非门等。
三、实验原理
1、74LS161:异步清零、同步置数四位二进制计数器
2、引脚定义
3、74LS161功能表
四、实验内容
1、实现60进制计数,计数器用74LS161(2片),其它器件任选
2、七段码显示00、01、02、03 、…、57、58、59
要求:
(1)用原理图输入方式完成
(2)给出仿真波形
(3)计数脉冲CLK接BUTTON0,计数结果接7段码HEX1和HEX0显示
五、实验结果
1、实验原理图:
2、实验波形仿真图
3、引脚分配图
六、实验心得
1、同步异步计数器区分:同步计数器的触发信号是同一个信号。
具体来说,每一级的触发器接的都是同一个CLK信号。
异步计数器的触发信号时不同的,例如第一集的输出Q'作为第二级的触发信号。
几进制的区分:看数据输出端得接线方法,当接线满足拿个计数时会导致“清零”端或者是“置数端”满足工作状态。
2、异步计数器中第二级如果采用置数法,就需要置数的时候给该级提供相应的时钟信号,否则不能完成置数。
实验题目:硬件描述语言训练—计数器设计一、设计任务:1、用VHDL语言实现一个六十禁止计数器,该计数器有计数允许端EN,清零端CLR和进位输出端CY。
档EN=1时,计数器正常计数;当CLR=1时,计数器清零。
2、将上述计数器下载到FPGA芯片中,利用实验板验证电路的正确性。
二、设计过程:1、设计思路:当“CLR=1且EN=0”时,qh,ql置零,即“qh=0000,ql=0000”。
当“CLR=0且en=1,clk=1”时,ql<=ql+1;若ql=1001,则ql=0000,qh<=qh+1;若qh=0101,则qh<=qh+1。
2、设计方案:将列写出的状态转换图用VHDL语言表达出来,设计好相应的输入输出端口及功能过程,进行设计处理,编译文件,修改其中的错误,再用波形图进行编辑仿真描述,以便检查其功能是否正确,最后下载链接到硬件设备上检查其功能。
3、设计步骤:(1)、列出各输入端口的功能:表1 六十进制计数器输入端口功能表(3)、配置芯片并下载。
先进行引脚的锁定,定义输入输出端口对应芯片上的引脚,然后将实验开发板与PC机通过JTAG下载电缆连接,并通电,拨动开关就检查数据选择器的相关功能。
4、程序:libraryieee;use ieee.std_logic_1164.all;useieee.std_logic_unsigned.all;entityjsq isport(clk,clr,en:instd_logic;cy:outstd_logic;qh,ql:bufferstd_logic_vector(3 downto 0));endjsq;architecture behave of jsq isbegincy<='1' when(qh="0101" and ql="1001") else '0';process(clk,clr,en)beginif(clr='0' or en='1') thenqh<="0000";ql<="0000";elsif (clk'event and clk='1') thenif (ql=9) then ql<="0000";if (qh=5) then qh<="0000";else qh<=qh+1;end if;else ql<=ql+1;end if;end if;end process;end behave;三、结论:仿真波形图:图1 六十进制计数器波形图芯片资源占用情况:图2 六十进制计数器芯片资源占用情况图四、总结:1、VHDL语言中对时序逻辑电路的基本描述:(1)、process中列出时钟信号:process (时钟信号名)beginif(时钟信号变化条件)then顺序语句;end if;end process;时钟信号上升沿:if (clk' event andclk= '1' ) then …wait untilrising_edge (clk);时钟信号下降沿:if clk' event and clk= '0' then …wait untilfalling_edge (clk)(2)、同步复位信号:process (复位信号名,时钟信号名)beginif(时钟信号变化条件)thenif (复位信号变化条件) then状态复位语句;else顺序语句;end if;end if;end process;(3)、异步复位信号:process (复位信号名,时钟信号名)beginif (复位信号变化条件) then状态复位语句;elsif(时钟信号变化条件)then顺序语句;end if;end process;2、VHDL语言描述时序逻辑电路的基本步骤:1、根据实验的具体要求列出输入端口的功能表和状态转换图。

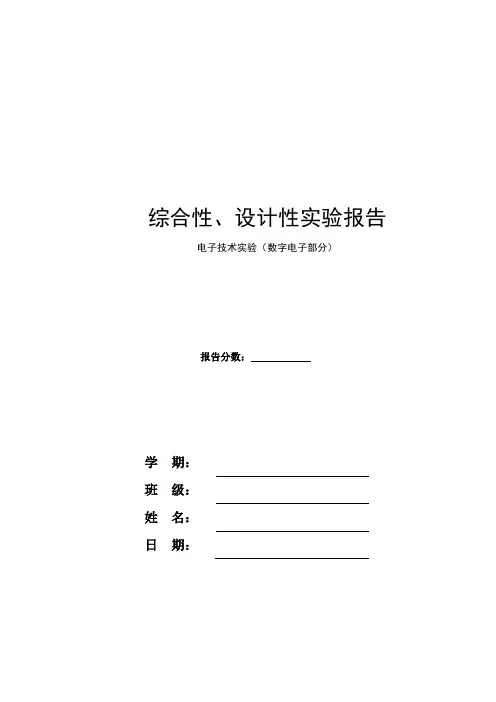

综合性、设计性实验报告电子技术实验(数字电子部分)报告分数:学期:班级:姓名:日期:1. 实验目的1)学习仿真软件Multisim的使用方法;2)学习、掌握时序电路的设计方法;3)掌握常用电子元器件的使用方法;4)熟练运用用已有集成计数器(M进制)构成任意进制计数器(N进制),M < N 时,多片级联实现的方法;5)熟悉由555定时器构成的多谐振荡器产生时钟脉冲;6)了解反馈置数法和反馈清零法的特点及区别,并能熟练运用这两种方法。
2. 预习要求1)阅读《数字电子技术基础》相关内容,了解集成计数器的原理及功能;2)熟悉集成计数器74LS161及七段数码显示管的各引脚功能;3)了解555定时器构成的多谐振荡器产生脉冲的基本原理;4)对于反馈清零法和反馈置数法有基本的了解。
3. 实验内容1)在Multisim集成环境中用74LS161和555定时器设计60进制计数器,要求能够实现暂停和置数的功能,并完成其仿真;2)在模块化电子技术综合实验箱上完成电路搭接与调试;4. 实验原理4.1 个位模块(1)利用反馈置数法,U2(74LS161D)为低位片即个位模块,用A、B、C、D四个输入端的高低电平实现个位预置数;(2)用开关控制U2的EP使能端高低电平实现暂停功能;(3)U2的CP脉冲端连接555定时器构成的多谐振荡器的矩形脉冲输出端;(4)U2的使能端ET始终接有效的高电平,清零端CR始终接无效的高电平;因为用的是反馈置数法,U2实现0(0000)~9(1001)的十进制循环,U2的QD和QA段用作二输入与非门U5A(74LS00D)的输入端,其输出端连接到U2的LD上。
(5)U2的四个输出端QD、QC、QB、QA连接U4数码管的D、C、B、A输入端,从而显示0~9这十个状态。
图1 个位模块原理图4.2 十位模块(1)利用反馈置数法,U1(74LS161D)为高位片即十位模块,用A、B、C 三个输入端的高低电平实现十位预置数;(2)U1的CP脉冲端连接555定时器构成的多谐振荡器的矩形脉冲输出端;(3)U1的使能端ET、EP始终接有效的高电平,清零端CR始终接无效的高电平;(4)因为用的是反馈置数法,U1实现0(0000)~5(0101)的六进制循环,U1的QC和QA端与个位数的QD和QA端用作四输入与非门U6A(74LS20D)的输入端,其输出端连接到U1的LD上。
题目60计数器60进制计数器主要内容:利用QuartusII设计一个六十进制计数器。
该电路是采用整体置数法接成的六十进制计数器。
首先需要两片74160接成一百进制的计数器,然后将电路的60状态译码产生LD′=0信号,同时加到两片74160上,在下一个计数脉冲(第60个计数脉冲)到达时,从而得到六十进制计数器。
主要要求如下:(1)每隔1个周期脉冲,计数器增1;(2)当计数器递增到60时,进位端波形发生跳变,说明计数器产生进位信号,之后计数器会自动返回到00并重新计数;(3)本设计主要设备是两片74160同步十进制计数器,时钟信号通过建立波形文件得以提供。
1方案选择与电路原理图的设计使用具有一定频率的时钟信号作为计数器的时钟脉冲作为同步控制信号,整体电路通过两片74160与其他门电路辅助等单元电路构成以实现置数进位功能。
图2.1为六十进制计数器的总体电路原理框图。
图1.1 电路原理框图1.1单元电路一:十进制计数器电路(个位)本电路采用74160作为十进制计数器,它是一个具有异步清零、同步置数、可以保持状态不变的十进制上升沿计数器。
每输入10个计数脉冲,计数器便工作一个循环,并且在进位端RCO产生一个进位输出信号。
其功能表如表2-1所示,连接方式如图2.2所示。
此片工作时进位端RCO在没有进位时RCO=0,因此第二片ENP·ENT=0,第二片不工作。
表2-1 同步十进制计数器功能表在新建好的block文件的图形编辑窗口中双击鼠标,或点击图中“符号工具”按钮,或者选择菜单Edit下的Insert Symbol命令,即可对元件进行选择。
选择元件库中的ot hers—maxplus2—74160。
点击工具栏中Orthogonal Node Tool按钮便可以对端子间进行连线,其中值得注意的是,点击工具栏中Orthogonal Bus Tool按钮可以通过总线进行连接。
1.2 单元电路二:十进制计数器(十位)本电路同样采用74160作为十进制计数器,如图2.3所示。
计数器+ALU实验
实验内容
1、ALU实现及仿真
2、计数器实现及仿真
3、ALU+计数器综合实现及仿真
实验原理
1、A LU实现及仿真
使用Verilog HDL代码编程方式构建ALU181元件符号,生成ALU模块。
主要步骤:
(1)建立工程(注意工程名字和文件夹名字一致)
(2)编辑ALU181.v文件,并生成元件符号
(3)建立原理图文件,调用该元件符号
(4)编译
(5)波形仿真(不需引脚绑定)
2、计数器实现及仿真
(1)设计计数器Counter元件。
通过.v文件构建元件符号Counter,生成计数器。
(2)进行波形仿真
(3)进行引脚绑定,下载到实验箱进行验证。
3、ALU+计数器综合实现及仿真
(1)设计计数器Counter元件。
通过.v文件构建元件符号Counter,生成计数器(2)设计ALU元件。
通过.v文件构建元件符号ALU181
(3)计数器产生的信号S[3..0]作为ALU中S[3..0]的输入信号。
实验中程序运行结果及截图
实验心得
通过这次实验的学习。
我们了解到了ALU和计数器的基本原理,通过自己动手实验,进一步了解了其基本结构在实际实验中是怎样发挥作用的。
在实验的过程中,我和小组成员互相配合,共同摸索,虽然几经失败,但是最后在老师的帮助下发现了错误,并且加以改正,最后成功做出了实验,完成了一个简单的ALU+计数器。
在此过程中,增强了动手能力,加深了理解,增进了友谊,是一次不可多得的宝贵的实验经历。
实验名称: 六十进制计数器一、实验目的设计一个六十进制计数器。
二.实验原理用元件例化语句实现三.实验记录1.写出实验所需程序,编写程序如下:LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY counter ISGENERIC(count_value:INTEGER:=9);PORT(clk,clr,en:IN STD_LOGIC;co:OUT STD_LOGIC;count:OUT INTEGER RANGE 0 TO count_value); END counter;ARCHITECTURE a OF counter ISSIGNAL cnt:INTEGER RANGE 0 TO count_value; BEGINPROCESS(clk,clr)BEGINIF clr='1' thencnt<=0;ELSIf(clk'event and clk='1') thenIf en='1'thenIF cnt=count_value thencnt<=0;ELSEcnt<=cnt+1;END IF;END IF;END IF;END PROCESS;co<='1' WHEN cnt=count_value ELSE '0';count<=cnt;END a;LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY timer ISPORT(clk,reset,enable:IN STD_LOGIC;sh:OUT INTEGER RANGE 0 TO 5;SL:OUT INTEGER RANGE 0 TO 9);END timer;ARCHITECTURE stru OF timer ISSIGNAL sh_en:STD_LOGIC;COMPONENT counter ISGENERIC(count_value:INTEGER:=9);PORT(clk,clr,en: IN STD_LOGIC;co:OUT STD_LOGIC;count:OUT INTEGER RANGE 0 TO count_value);END COMPONENT;BEGINCNT1S:counterGENERIC MAP(count_value=>9)PORT MAP(clk=>clk,clr=>reset,en=>enable,co=>sh_en,count=>sl);CNT10S:counterGENERIC MAP(count_value=>5)PORT MAP(clk=>clk,clr=>reset,en=>sh_en,count=>sh);END stru;保存为.vhdl文件,进行编译。
