在线自动监测系统

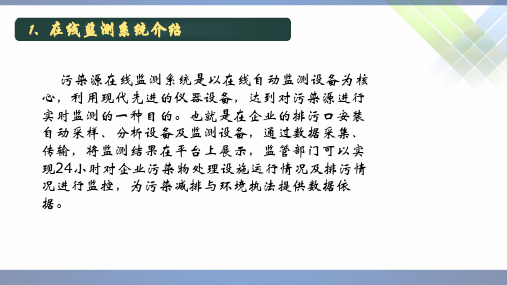

重庆市污染源在线自动监控（监测）系统项目概述重庆市污染源在线自动监控（监测）系统是日元贷款重庆环境示范城市项目，旨在通过对重庆市重点污染源排放状态的自动监控，及时、准确、全面地反映环境质量现状及发展趋势，为环境管理、污染源控制、环境规划、环境评价提供客观的科学依据，增强企业的守法自觉性，提高环保现场执法的现代化水平，逐步达到提高重庆市环境质量的最终目的。

系统规模目前，系统已投运80余套污染源现场监控站点系统，按照重庆市污染源普查工作建立的目录名册，整个系统规模将超过上千个站点。

系统结构SCS（Scalable Control System）污染源自动监控系统由污染源现场监控站点系统、数据传输系统、污染源监控中心（污染源在线远程监管系统）等组成。

整个系统网络层次从底层逐级向上可分为现场层、网络传输层和中心监控层三个层次。

其中，网络传输层采用ADSL专线和CDMA Router无线相结合的通讯方式，构成基于IP寻址的综合通讯网络。

产品应用在系统中以IPm™ RTU产品为核心集成功能强大的现场监控站点系统，以CitectSCADA 软件构建I/O Server实时监控操作站，Oracle关系数据库完成数据归档和统计分析功能。

功能描述系统监控内容包括污染源排放在线监测：烟尘（烟尘、SO2、NOx）、污水（COD、流量、TOC、总磷、氨氮）、污染源噪声；环境质量在线监测：空气质量、地表水、环境噪声；治污设备运行状态监测：现场仪表运行状态、治污设备启停状态。

监控中心采用标准的C/S系统架构，并规范数据存储格式，实现了集中监控、集中报警、数据归档和数据发布功能。

并预留标准数据接口，可无缝集成地理信息系统（GIS）和应急指挥调度系统。

IPm™ RTU是集PLC、记录仪、通讯网关功能于一体的最新一代的控制器产品。

在一个可带电插拔的紧凑型模块上集成了功能强大的处理器、大容量内存、丰富的通信端口，并内置智能I/O。

基于IPm™ RTU可实现多种数据通讯模式：应答上传、定时上传、异常主动上报；预集成了数据记录（Datalogging）功能。

河北省在线监测设备RS232串行口通讯协议一．有关串行通信的物理标准：1．信号电平标准：RS232—C采用负逻辑规定逻辑电平，RS232—C将（－5V到－15V）规定为“1”，（＋5V到＋15V）规定为“0”。

2．信号线的定义：在线仪表采用三线制DB9/M(针)RS232接口输出。

PIN2-RXD; PIN3-TXD; PIN5-GND二、 RS-232通讯配置：通讯波特率为9600bps、8位数据位、1位停止位、无奇偶校验位．三、主呼指令数据格式(数据采集仪主动发送请求命令)：3.2指令类型四、从呼指令数据格式(在线监测设备响应)：4.2 数据包长度数据包长度＝系统类型长度(1)＋数据类型（1）＋参数个数长度(1)＋时间(6)＋数据段长度(n)＋CRC校验码长度(2)4.3 系统类型4.4 数据类型4.5 数据段组成包括污染物代码（见附录污染物代码表）、污染物的类型（见4.5.1）、数据标记（见4.5.2）、污染物参数值（见4.5.3）。

不同污染物之间用分号（‘;‘）隔开，同一污染物的不同类型数据也用分号（‘;‘）隔开，例如：二氧化硫实时数据、二氧化硫折算数据之间用分号（‘;‘）隔开。

4.5.1污染物的类型分为实时数据与折算数据；”xxx-R”代表污染物实测数据，”xxx-Z”代表污染物折算数据，其中“xxx”为污染物代码。

两位的污染物代码在后面填充一位16进制0x20，参考附录污染源代码表。

示例：B01-R,02 -Z4.5.2数据标记（1）对于污染源（P：电源故障、F：排放源停运、C：校验、M：维护、T：超测上限、D：故障、S：设定值、N：正常数据、X:现场检查，现场校验）（2）对于空气检测站（0：校准数据、1：气象参数、2：异常数据、3正常数据）4.5.3污染物参数值污染物参数值为4字节IEEE754浮点数，高位在前,低位在后.示例：4.5.4 从呼指令通讯示例：说明：． 1、分钟数据(10分钟)――每间隔10分钟统计计算一次污染物因子10分钟内的累计排放量、最小值、平均值、最大值。

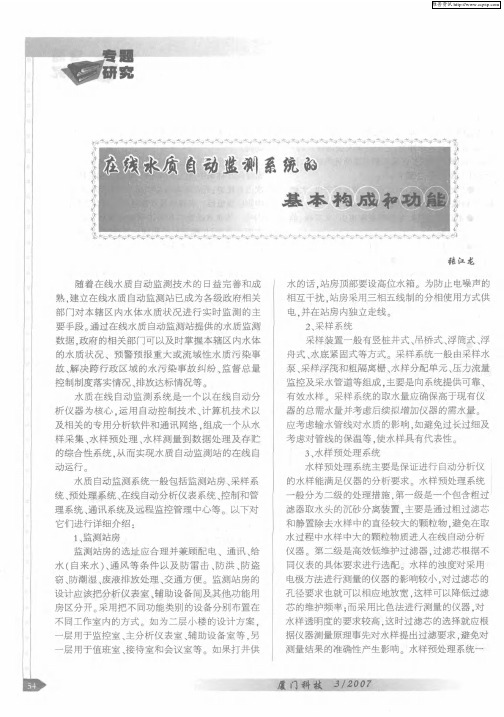

水质自动在线监测系统[引言]随着人口的不断增加和工业化的发展，水资源的保护和管理变得越来越重要。

水质的监测对于保障人类的生活和环境的可持续发展至关重要。

为了提高水质监测的效率和准确性，水质自动在线监测系统应运而生。

本文将介绍水质自动在线监测系统的原理、应用和优势。

[1. 水质自动在线监测系统的原理]水质自动在线监测系统是一种利用先进的传感器和仪器设备，对水体中的各种物理、化学和生物指标进行实时监测的技术。

它通过采集水样，实时分析水质数据，并将结果传输到数据中心进行处理和分析。

在水质自动在线监测系统中，关键的组成部分包括传感器、数据采集器、数据传输系统和数据处理软件。

传感器是水质自动在线监测系统的核心。

它们可以测量和监测水体中的诸多指标，如温度、pH值、浊度、溶解氧、电导率等。

传感器可以根据需要单独使用，也可以组合在一起形成多参数传感器，以提高测量的准确性和全面性。

数据采集器是用于接收传感器采集到的数据并进行处理的设备。

它能够将数据按照预定的时间间隔或事件触发的方式上传到数据中心。

同时，数据采集器还可以进行数据的存储和转换，以便后续的分析和处理。

数据传输系统是水质自动在线监测系统中必不可少的组成部分。

它可以利用有线或无线方式将数据从传感器和数据采集器传输到数据中心。

有线传输方式通常使用电缆或光纤进行数据传输，传输速度较快且稳定性较高。

无线传输方式则采用无线网络进行数据传输，具有便携性和灵活性优势。

数据处理软件是水质自动在线监测系统中用于分析和处理监测数据的重要工具。

它可以将传感器采集到的数据进行图表显示，进行趋势分析和报警触发。

数据处理软件还能够实现数据的存储、备份和导出，以及与其他系统的集成。

[2. 水质自动在线监测系统的应用]水质自动在线监测系统广泛应用于各个领域，包括饮用水源地保护、环境监测、水处理厂运行管理等。

以下是水质自动在线监测系统的一些典型应用案例。

2.1 饮用水源地保护：水质自动在线监测系统可以在饮用水源地进行实时监测，及时发现和预警可能的污染源。

污染源在线自动监控（监测）系统数据传输和接口标准技术规范（征求意见稿）编制说明目录1 背景 (1)2 规范制定的必要性 (1)3 规范制定的原则与依据 (2)4 任务来源 (2)5 编制过程 (2)6 主要内容说明 (3)6.1 规范的范围 (3)6.2 对定义的解释 (3)6.3 对系统结构的描述 (3)6.4 通讯接口的定义 (4)6.5 协议的层次结构 (4)6.6 协议交互的模式 (6)6.7 通讯流程 (6)6.7.1 请求命令（四步或者三步） (6)6.7.2 上传命令（一步） (6)6.7.3 通知命令（两步） (7)6.8 超时重发机制 (7)6.8.1 请求回应的超时 (7)6.8.2 执行超时 (7)6.9 通讯协议数据结构的说明 (8)6.10 数据段结构组成描述 (8)7 重要数据选择 (11)7.1 系统编码表 (11)7.2 执行结果定义 (11)7.3 请求返回 (11)7.4 命令列表 (11)7.5 缺省超时和超时重发次数 (11)7.6 污染物编码 (11)1背景污染源自动监控是环境执法、科学管理的重要手段。

污染源自动监控系统的建设和管理依托环境监测、自动控制、计算机、电子、通信等多个领域的技术，是一项复杂的系统工程。

污染源自动监控系统可分为数据收集子系统和信息综合子系统。

数据收集子系统是污染治理设施的组成部分，包括在污染源现场安装的污染物排放监控监测仪器（COD、TOC、PH等水污染物在线监测分析仪，二氧化硫、烟尘等气污染物在线监测分析仪）、流量（速）计、污染治理设施运行记录仪（黑匣子）和数据采集传输仪（用于数据的存储、加密，数据包转发、接收以及报警、反控）等自动监控仪器。

简称现场机信息综合子系统包括计算机信息终端设备、监控中心系统（污染源自动监控中心信息管理软件和数据库等）。

简称上位机在上位机和现场机系统之间，定义数据通信传输的具体技术要求，就是本规范的内容。

自动在线监测方案概述自动在线监测方案是指一种能够实时、自动地对特定系统、设备或过程进行监测、诊断和控制的方案。

通过使用各种传感器、测量仪器和自动控制设备，该方案可以收集数据、分析数据并采取相应的控制措施，以实现高效、准确的自动监测。

方案组成自动在线监测方案主要由以下几个组成部分组成：传感器和测量仪器传感器和测量仪器是自动在线监测方案中至关重要的组成部分。

传感器用于收集所需要的数据，如温度、压力、流量等。

测量仪器用于测量和记录传感器收集到的数据，并将其传输到监测系统进行分析和处理。

监测系统监测系统是整个自动在线监测方案的核心，它负责接收、处理和分析传感器和测量仪器收集到的数据。

监测系统可以是一个软件程序、一个硬件设备或它们的组合，它能够自动地对数据进行处理和分析，并产生相应的监测结果和报告。

数据存储与管理自动在线监测方案产生的数据量通常很大，因此需要一个可靠的数据存储和管理系统来存储和管理这些数据。

数据存储与管理系统应具备高可用性、高可靠性和高性能，以便快速、准确地存储和检索监测数据。

控制设备控制设备是根据监测系统的分析结果采取相应措施的关键组成部分。

它可以是一个自动化控制系统、一个执行机构或其他控制设备，用于自动调节、控制或纠正被监测系统的运行状态。

方案应用自动在线监测方案有广泛的应用领域，下面列举几个常见的应用场景：工业生产中的监测与控制自动在线监测方案可以应用于工业生产中的各个环节，如工艺过程监测、设备状态监测和产品质量监测等。

通过实时监测和自动控制，可以提高生产效率，减少故障和事故的发生，并改善产品的质量和一致性。

环境污染监测自动在线监测方案可以用于对环境污染进行实时监测和评估。

通过安装传感器和测量仪器，可以收集空气质量、水质、噪音等环境参数，并及时采取相应的控制措施来减少污染对环境和人类健康的影响。

基础设施监测与维护自动在线监测方案可以应用于基础设施的监测与维护，如桥梁、道路、建筑物等。

在线监测系统管理制度一、概述在线监测系统是指通过互联网或内部网络对特定对象进行实时数据的监测和收集的系统。

在线监测系统管理制度是为了保障在线监测系统的正常运行，维护监测数据的准确性和可靠性，防止信息泄漏和滥用，确保监测工作的科学性和合法性而制定的管理办法。

二、管理要求1.系统建设与维护（1）建设：在线监测系统应由专业团队进行建设，包括系统设计、硬件搭建、软件开发和数据传输等环节。

采用先进的技术手段，确保系统的稳定性和安全性。

（2）维护：建立健全的系统维护制度，定期对系统进行检修和升级，确保系统的正常运行和故障处理，确保监测数据的准确性和完整性。

2.数据质量管理（1）数据采集：在线监测系统应按照监测对象的要求，定时采集监测数据，并与监测对象进行实时同步，确保数据的准确性和实时性。

（2）数据分析：建立数据分析软件和算法，对采集到的数据进行分析和处理，提取有用的信息并形成报表。

确保数据分析的科学性和合理性。

（3）数据备份：定期对监测数据进行备份，并确保备份数据的安全存储。

防止数据丢失或损坏，确保数据的可靠性和完整性。

3.系统权限管理（1）人员权限：根据工作职责和需求，设立不同层级的系统权限，确保每个人员只能进行其职责范围内的操作，避免误操作和滥用权限。

（2）数据权限：对不同级别的人员设置不同的数据访问权限，确保敏感数据的安全性和保密性，防止数据泄漏和恶意篡改。

（3）审核制度：建立审批和审核制度，对系统权限变更和数据访问进行审批和审核，确保权限的合法性和合规性。

4.安全保障措施（1）网络安全：建立网络安全防护体系，包括网络防火墙、入侵检测系统和数据加密等措施，防止网络攻击和恶意访问。

（2）系统安全：严格控制系统的物理访问，设立严格的系统登录和退出制度，确保系统的安全性。

（3）数据安全：对监测数据进行加密传输和存储，确保数据的机密性和完整性，防止信息泄漏和数据篡改。

（4）应急措施：建立紧急演练制度，定期进行系统漏洞扫描和安全性检查，及时处理和修复安全漏洞，确保系统的可靠性和稳定性。
