王厚余谈剩余电流动作保护器RCD的应用

剩余电流保护装置的正确使用剩余电流保护装置（简称RCD）是一种用于防止电流漏电和电击的安全装置。

它能够感知电路中的电流变化，并及时切断电路，以保护人和设备的安全。

在正确安装和使用RCD的前提下，可以有效预防电流漏电事故的发生。

以下是使用RCD的正确方法和注意事项。

1.购买合格的RCD装置2.安装位置选择RCD装置应该安装在电源进线开关或配电盘上，并保证易于触及，以便于操作。

安装时，应遵循制造商的说明和国家电气安装规范。

3.安装方法将RCD装置与电路线路连接时，应首先关闭电源开关，并确保安全。

按照装置上的标记将导线正确地连接到RCD装置的接线螺钉上，再将装置与电源开关或配电盘相连。

连接完毕后，要仔细检查所有连接是否牢固可靠，避免电流漏电事故。

4.功能测试安装完RCD装置后，应进行功能测试以确保其正常工作。

按下测试按钮，观察RCD装置是否能够立即切断电路。

如果测试未能使电路断开，则可能是装置故障，需要更换。

5.定期维护和检查RCD装置需要定期维护和检查以确保其可靠性。

定期清洁RCD装置并检查是否有腐蚀、损坏或连接松动等情况。

如果发现任何异常，应立即采取措施修复或更换。

6.使用RCD的注意事项-RCD装置仅是电气安全的一种增强措施，无法完全取代其他安全措施，如接地保护和绝缘测试。

因此，在使用RCD的同时，还需遵循其他电气安全规定。

-不要试图触碰或操作已跳闸的RCD装置，以免触电或受伤。

-不要重复测试按钮，以免对电网产生不必要的干扰。

-在发生电流漏电时，及时查找并排除故障，以免事故扩大。

以上是关于正确使用剩余电流保护装置的一些建议。

在日常生活和工作中，我们应该重视电气安全，合理选择和使用RCD装置，以保障我们的人身和财产安全。

浅谈剩余电流动作保护器(1)摘要：随着人们生活水平的提高以及社会的发展和科技进步，各类家用电器、办公自动化设备等迅速进入办公室、家庭，提高了人们的工作效率，丰富了人们的精神和物质生活。

但是，由于电气设备本身的缺陷、使用不当和安全技术措施不力而造成的人身触电和火灾事故，给人们的生命财产带来了不应有的损失。

剩余电流动作保护器（RCD）是保障人身和财产安全的重要保护电器。

本文介绍了剩余电流动作保护器的分类、用途、工作原理等并探讨了剩余电流动作保护器该如何选用。

关键词：剩余电流动作保护器分类工作原理选用随着人们生活水平的提高，为满足人们工作生活的舒适、方便，办公自动化电器和各类家用电器不断增加。

但是，由于电气设备本身的缺陷、使用不当和安全技术措施不力而造成的人身触电和火灾事故，给人们的生命财产带来了不应有的损失。

剩余电流动作保护器（RCD）是保障人身和财产安全的重要保护电器。

1概述剩余电流动作保护器RCD(Residual Current Operated Protector)，指当线路或设备出现对地漏电(中性接地系统)或触电事故时，能迅速自动断开故障线路的保护电器。

它主要由检测元件（零序电流互感器）、中间环节（包括放大器、比较器、脱扣器等）、执行元件（主开关）以及试验元件等几个部分组成。

其主要用途是：①防止由于电气设备和电气线路漏电而引起触电事故；②防止用电过程中的单相触电事故；③及时切断电气设备运行中的单相接地故障，防止因漏电而引起火灾事故。

其适用于相线与地之间的人身触电、导线漏电、插座接错线等漏电类故障，但不适用于相线与中性线之间的该类故障。

2RCD的分类剩余电流动作保护器的分类方式有很多。

比如，根据运行方式分类；根据安装方式分类；根据级数和电流回路分类；根据保护功能分类；根据剩余动作电流可调性分类；根据接线方式分类；在剩余电流含有直流分量时，根据剩余电流的动作特性分类。

参照国家标准，剩余电流动作保护器可以分为以下三种：（一）不带过载、短路保护，仅有漏电保护的剩余电流动作保护器，以前称为漏电开关；（二）带过载保护、短路保护和漏电保护的剩余电流动作保护器，以前称为漏电断路器；（三）没有过载、短路保护功能，也不直接分合电路，仅有漏电报警作用的保护器，以前称为漏电继电器。

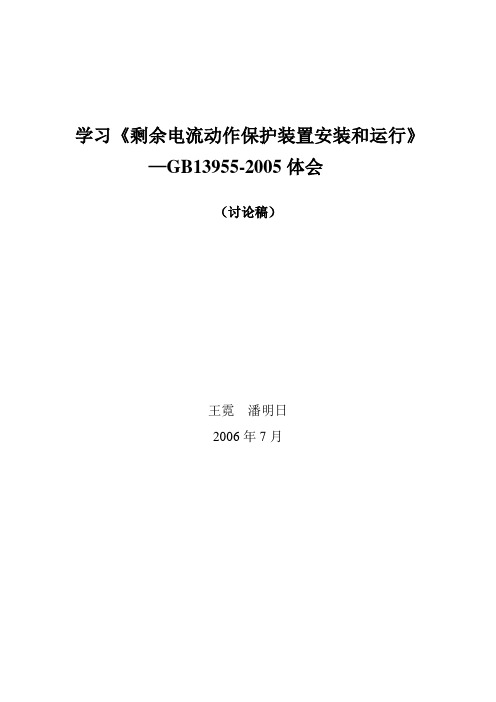

学习《剩余电流动作保护装置安装和运行》—GB13955-2005体会（讨论稿）王霓潘明日2006年7月目次前言一、RCD定义与功能1、RCD定义2、RCD的保护范围（功能）二、RCD应用应全方位满足继保配置准则1、继电保护的设计依据和基本要求2、RCD的配置应树立以治本为主标本兼治的原则3、关于RCD分级保护问题三、RCD在TT配电系统中的应用1、TT系统的接地故障电流2、RCD是TT系统接地故障理想的保护装置3、TT系统RCD的保护范围应全覆盖4、RCD在TT中应采用分级保护方式5、RCD额定剩余动作电流I△n整定6、辅助等电位联结和独立设备接地装置四、RCD在TN配电系统中的应用1、RCD在TN系统中应用的局限性2、TN系统的电源端装设跳闸式RCD不妥3、RCD在TN系统中的应用范围五、结束语前言《剩余电流动作保护装置安装和运行》GB13955-2005 （简称<标准>）已于2005年12月1日起实施。

笔者与几位同行对<标准>学习和讨论多次，认为<标准>对剩余电流动作保护装置（简称RCD）的功能、分类、应用范围、应用条件、应用方法、安装、运行及维护管理等都做了全面、明确的规定，使设计有据可依、有章可循。

<标准>是从RCD本身及其安装和运行的角度规定本标准的全部技术内容为强制性。

笔者试从配电和继保设计的角度探讨RCD作为继保装置在配电系统中的应用，同时也是学习<标准>的心得和体会，如有不妥，敬请<标准>编制者和同仁不吝赐教。

一、RCD定义与功能1、RCD定义·剩余电流动作保护装置（RCD）RCD，是指电路中带电导体对地故障所产生的剩余电流超过规定值时，能够自动切断电源或报警的保护装置（<标准>之引言）。

·剩余电流流过RCD主回路电流瞬时值的矢量和（用有效值表示）（<标准>3.3）。

剩余电流保护器讲座第五讲 RCD与接地故障火灾
王厚余
【期刊名称】《电世界》
【年(卷),期】1997(038)002
【摘要】接地故障火灾的危险性我国近年来电气火灾不断增多,已居火灾起因的首位。

在电气火灾中,线路短路起火是十分常见的起火原因。

短路有带电导体(相线和中性线)之间的短路和带电导体与地(此处'地'泛指接地的电气的设备金属外壳和非电气的金属管道以及大地)之间的短路之分。

由于两者在危害性质和防范措施上有很大不同,
【总页数】3页(P35-37)
【作者】王厚余
【作者单位】航空工业规划设计研究院
【正文语种】中文
【中图分类】TM56
【相关文献】
1.剩余电流保护器讲座第四讲 RCD与接地制式 [J], 凌智敏
2.剩余电流保护器讲座第六讲 RCD的接线原则 [J], 凌智敏
3.剩余电流保护器讲座第七讲 RCD的应用实例 [J], 凌智敏
4.剩余电流保护器讲座：第二讲 RCD的分类及选用 [J], 凌智敏
5.剩余电流保护器讲座：第三讲 RCD与等电位联结 [J], 凌智敏
因版权原因，仅展示原文概要，查看原文内容请购买。

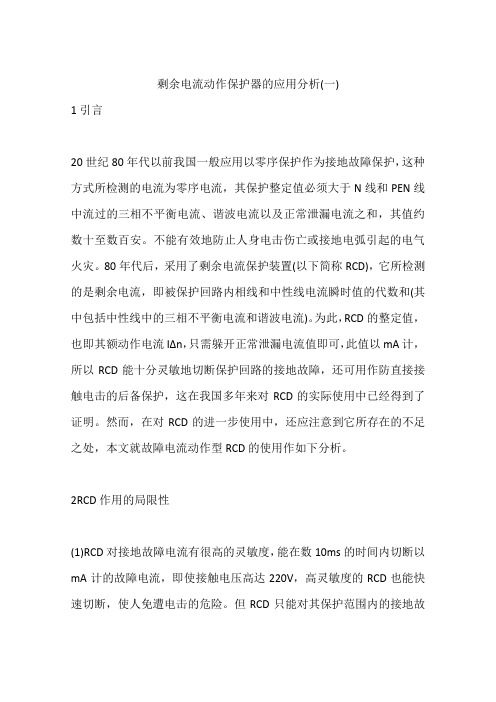

剩余电流动作保护器的应用分析(一)1引言20世纪80年代以前我国一般应用以零序保护作为接地故障保护，这种方式所检测的电流为零序电流，其保护整定值必须大于N线和PEN线中流过的三相不平衡电流、谐波电流以及正常泄漏电流之和，其值约数十至数百安。

不能有效地防止人身电击伤亡或接地电弧引起的电气火灾。

80年代后，采用了剩余电流保护装置(以下简称RCD)，它所检测的是剩余电流，即被保护回路内相线和中性线电流瞬时值的代数和(其中包括中性线中的三相不平衡电流和谐波电流)。

为此，RCD的整定值，也即其额动作电流IΔn，只需躲开正常泄漏电流值即可，此值以mA计，所以RCD能十分灵敏地切断保护回路的接地故障，还可用作防直接接触电击的后备保护，这在我国多年来对RCD的实际使用中已经得到了证明。

然而，在对RCD的进一步使用中，还应注意到它所存在的不足之处，本文就故障电流动作型RCD的使用作如下分析。

2RCD作用的局限性(1)RCD对接地故障电流有很高的灵敏度，能在数10ms的时间内切断以mA计的故障电流，即使接触电压高达220V，高灵敏度的RCD也能快速切断，使人免遭电击的危险。

但RCD只能对其保护范围内的接地故障起作用，而不能防止从别处传导来的故障电压引起的电击事故乙户安装了RCD，而相邻的甲户却是安装了熔断器(RD)来作为保护，若甲户随意将熔丝截面加大，并且使用中电气设备绝缘损坏，由于故障电流不能使熔丝及时熔断而切断故障，此时故障电压通过PE线传导至乙户的用电设备上，由于RCD不动作，致使乙户存在了引起电击事故的不安全隐患。

(2)在有些场所和设备是不宜装设RCD的，如某些供给数据处理设备的线路，其电流线路上常装有抗干扰的大容量滤波电容器计算得知，当C大于0.22μF时，正常工作的电容电流将超过15mA，额定动作电流IΔn为30mA的RCD可能误动，因其额定不动作电流IΔn=1/2IΔn=15mA。

实际上电容器的初始充电电流远大于此，若安装RCD，为使它不误动，滤波电容的容量必须远小于0.22μF，这显然是不现实的，因此数据处理设备的防电击不能采用RCD。

剩余电流动作保护器的应用分析剩余电流动作保护器（Residual Current Device, RCD）是一种用于保护电路和人身安全的电器，广泛应用于住宅、商业和工业领域。

在本篇文章中，将对剩余电流动作保护器的原理、特点、应用以及重要性进行详细的分析。

首先，剩余电流动作保护器基于电流平衡的原理工作。

当电流通过线路时，剩余电流动作保护器会监测电流的进出情况。

如果电流进出不平衡，说明有电流流入接地或其他地方，可能会造成电离伤害或火灾。

剩余电流动作保护器能够快速检测到这种不平衡，并在短时间内切断电源，有效保护电路和人身安全。

1.高灵敏度：剩余电流动作保护器能够检测到极小的电流差异，通常在数毫安级别，保证及时切断电源。

2.快速响应：剩余电流动作保护器能够在几十毫秒内切断电源，减少事故发生的时间和危险。

3.可靠性：剩余电流动作保护器采用了可靠的电子元件和保护装置，具有长寿命和稳定性。

4.灵活性：剩余电流动作保护器可以适应不同的电路和负载条件，提供多种额定电流和断路能力的选择。

5.安全性：剩余电流动作保护器具有防漏电能力，可以有效预防漏电事故。

1.住宅用电：在住宅中，剩余电流动作保护器常常用于家庭插座、照明电路和浴室等地方的电路保护。

这些地方容易出现漏电问题，剩余电流动作保护器可以快速切断电源，避免漏电事故。

2.商业用电：商业建筑中的电路和设备数量繁多，漏电事故的发生概率也相对较高。

剩余电流动作保护器常被用于商业建筑的配电和控制系统，提供灵敏且可靠的电路保护。

3.工业用电：在工业领域中，电气设备和电路复杂多样。

剩余电流动作保护器通常用于工厂、工地和实验室等场所，对重要设备和关键电路进行保护。

它可以检测和切断电源，避免设备损坏和人员伤害。

4.公共场所：公共场所包括学校、医院、酒店等地方，人员流动量大，安全要求高。

剩余电流动作保护器常被应用于这些场所的电气系统，确保人员安全。

剩余电流动作保护器的重要性不可忽视。

在低压电气配电装置中剩余电流保护器RCD的应用作者：朱丽萍来源：《建筑工程技术与设计》2014年第18期摘要：随着工业生产、家庭生活电气化的越来越频繁，剩余电流保护器的应用也越来越显得重要。

本文就剩余电流保护器RCD的概念，剩余电流保护器在配电装置上的安装范围，如何选用剩余电流保护器，RCD出线的时候，要遵循的原则，工作原理及在低压配电系统中的应用，以及在低压配电装置中的RCD的设计和安装做了简要的介绍。

关键词：低压电器：配电装置：RCD：应用前言：剩余电流保护器（简称RCD），俗称漏电开关，是日常生活用电中为了避免因电路中留有电流而造成的电击、火灾、电气设备的损坏的一种具有安全防护的断路器。

剩余电流保护器在国内主要有电磁式和电子式两类；并且它们的动作原理不同，前者属于故障电流型而后者属于故障残压型。

电磁式电流保护器，依靠剩余电流产生的磁场来削弱磁铁的磁场，达到一种平衡的时候，弹簧上的铁片就会弹起，带动脱扣器动作，从而使断路器跳闸，切断漏电电路的回路。

电子式RCD与电磁式电流保护器不同，它是流入电流和流出电流不同的时候，磁环的次级绕组上才生电压，经过电子电路产生足够的功率以后，使得短路跳闸，切断故障回路。

这两种剩余电流保护器各有特点，电磁式RCD，不需要有电源辅助，安装的时候进出线没有太多要求，可以倒接，本身抗干扰能力比较强；而电子RCD，灵敏度很高，耐震性比价好，但是容易受外界电磁场干扰，并且安装的时候进出线不能倒接，而且，为了保护辅助电源，在它有RCD电源供电的时候，RCD应该安装在熔断器的前面。

1.剩余电流保护器在配电装置上的安装范围一般地，以下配电装置上需要安装剩余电流保护器：家庭中的进线开关处或者插座的专用回路，宾馆、招待所里面的插座，学校里面的插座，医院里面一般用电设备插座（手术室和急救用电设备除外）；便携式用电设备；工程施工现用电设备；水汽湿度大的恶劣的环境中的用电设备；有火灾或者爆炸隐患的场所的用电设备。

剩余电流动作保护器(r e s i d u a l c u r r e n t o p e r a t e d p r o t e c t i v ed e v i c e，简称为R C D)是在规定条件下，当剩余电流达到或超过给定值时，能自动断开电路的机械开关电器或组合电器，是防止人身触电、电气火灾及电气设备损坏的一种有效防护措施。

世界各国均通过制订相应的电气安装规程和用电规程大力推广其在低压电网中的应用。

欧洲剩余电流动作保护器的发展以家用剩余电流动作保护器为主，基本是电磁式剩余电流动作保护器。

中国的剩余电流动作保护器经过不断完善和发展已形成品种善、规格齐全，符合I E C国际标准的剩余电流动作保护器的产品系列。

中国生产的剩余电流动作保护器大部分为电子式的，约占总产量的90%;电磁式剩余电流动作保护器因制造成本高、价格贵、使用量较少，目前仅占10%左右。

对于工业与民用供配电设计人员，需要熟练掌握剩余电流动作保护器的使用位置及特性。

本文归纳总结国内现行规范、手册中剩余电流动作保护器的使用规定，希望对工业与民用供配电设计人员日后的工作和学习有所帮助。

1使用规定1.1G B16895.21-2011《低压电气装置第4-41部分:安全防护点击防护》415.1.2条不能将剩余电流动作保护器(R C D)的装用作为唯一的保护措施，也不能为它的装入而取消411~414规定的其中一种保护措施。

本条文明确规定剩余电流动作保护器是附加保护，不能取代自动切断电源保护、双重绝缘或加强绝缘保护、电气分隔保护及采用S E L V和P E L V特低电压保护。

1.2G B16895.21-2011《低压电气装置第4-41部分：安全防护点击防护》411.5.3条、G B51348-2019《民用建筑电气设计标准》7.7.8-4条采用剩余电流动作保护器作为故障保护时，应满足下列要求:式中，R A为外露可导电部分的接地极和保护导体的电阻之和，Ω；IΔn为额定剩余动作电流，A。

剩余电流动作保护器剩余电流动作保护器简介及工作原理剩余电流动作保护器，简称RCD（Residual Current Device），是一种用于保护电路和人身安全的电器装置。

它的主要作用是检测电路中的漏电流，并在发生漏电流超过设定的阈值时迅速切断电路，以避免漏电引发电击事故。

本文将从剩余电流动作保护器的原理、工作特点以及使用要点等方面，对其进行详细介绍。

一、剩余电流动作保护器的原理剩余电流动作保护器的基本原理是基于漏电保护器的工作机制而设计的。

当电器设备出现漏电时，电流就会从电源的相位线流入地线，形成漏电回路。

剩余电流动作保护器通过检测回路中的电流差异来判断是否存在漏电，并根据预设的阈值进行断电保护。

剩余电流动作保护器由漏电检测单元、动作控制单元和工作指示部分组成。

其中，漏电检测单元主要包括差动变压器和检测开关。

差动变压器的一次侧接入电源线路的相位线和零线，二次侧接入负载。

当电流平衡时，差动变压器的输出电流为零；而当发生漏电时，由于漏电回路存在电流差异，导致差动变压器输出电流不为零。

检测开关会将差动变压器输出的漏电电流与预设的阈值进行比较，一旦超过阈值，就会触发剩余电流动作保护器的动作控制单元，切断电路。

二、剩余电流动作保护器的工作特点1. 快速动作：剩余电流动作保护器的动作时间通常在几毫秒到几十毫秒之间，可以迅速切断电路，减轻事故后果。

2. 高精度检测：剩余电流动作保护器可以准确地检测微弱的漏电电流，可以有效防止潜在的漏电风险。

3. 自动重合闸：当漏电消失后，剩余电流动作保护器可以自动进行重合闸，恢复电路正常供电。

4. 可靠性高：剩余电流动作保护器采用先进的电子技术和可靠的元器件，具有较高的稳定性和可靠性。

三、剩余电流动作保护器的使用要点1. 适用范围：剩余电流动作保护器适用于交流50Hz/60Hz、额定电压230V/400V及以下电路中，可用于保护人身和防止火灾。

2. 安装位置：剩余电流动作保护器应安装在电源侧的主断路器或分断器之后，以提供全面的电路漏电保护。
