插线板3c安规认证具体要求插线板3C安规认证具体要求1.引言在现代社会中，电子设备的普及和需求日益增长。
为了确保使用这些设备的安全性和质量，插线板的安规认证成为了必不可少的步骤。
有关插线板的3C安规认证，本文将详细介绍其具体要求和重要性。
2.3C安规认证的背景中国的3C认证是指中国强制性产品认证制度（China Compulsory Certification），旨在确保商品质量和人身安全。
在国内销售的插线板都需要通过3C安规认证，以符合国家的法律法规。
3.插线板3C安规认证的具体要求3C安规认证是一个严格的过程，涉及多个参数和标准。
以下是插线板3C安规认证的具体要求：3.1 过压保护插线板应具备过压保护功能，以有效防止电压突然增高，造成设备的损坏或用户的安全问题。
3.2 电池电流保护插线板应具备电池电流保护功能，以确保电力流向设备时的平稳传输，避免过流引发火灾或设备损坏。
3.3 防过热保护插线板应具备防过热保护功能，当插线板超过一定温度时，应能够自动停止工作，以避免温度过高引发火灾或设备烧毁。
3.4 防漏电保护插线板应具备防漏电保护功能，可以及时检测到漏电问题，并自动切断电力供应，以保障用户的人身安全。
3.5 耐电强度测试插线板应经受住耐电强度测试，以检测其绝缘能力和耐压能力，并保证设备在正常使用中的电气安全性。
3.6 材料和结构要求插线板的材料和结构应符合相关标准和要求，以确保产品的使用寿命和安全性。
选用阻燃材料可以有效防止火灾蔓延。
4.3C安规认证的重要性3C安规认证对插线板的生产商、销售商和用户都具有重要意义。
4.1 生产商对于插线板的生产商来说，经过3C安规认证可以提升产品的质量与可靠性，增强品牌竞争力，同时也能提高产品的市场认可度和销售量。
4.2 销售商对于插线板的销售商来说，只有经过3C安规认证的产品才能上市销售，能够确保产品合法合规，降低质量问题和安全隐患的风险。
合法合规的3C认证也可以提高销售商的声誉和信任度。
文件名称零部件通用检验标准页码 1/4 文件编号发放日期实施日期版本号 A 产品名称电器类产品型号插座类别检验项目技术要求检验方法检验器具质量特性抽样判定标志▲产品标志标志清晰正确，应刻有：产品型号、额定电压、额定电流、电源性质符号、生产厂或销售商名称、商标或识别标志、极性标志及接地符号、认证标志（VDE、UL、CCC，其它按提交我方确认的认证资料与样品确定）※上述标志不得位于螺钉或任何其它易拆卸的部件上目测—— B 按《抽样标准》▲包装标志——包装箱上应注明产品名称、规格、物料编码、厂名、数量、生产批号——环保物料应标有环保标签目测—— C （2；0，1）包装质量▲包装质量——应以固定数量装袋，并整齐装入纸箱内——应有可靠的防潮和防碰撞措施目测—— C （2；0，1）外观质量▲外观质量——插座表面应光滑、壳体均匀、无气孔、裂纹、压痕、凹凸、破损、花斑、脏污——金属部件无氧化、锈迹、变形、污物，镀层均匀、光亮目测—— C 按《抽样标准》结构尺寸▲结构▲——各元件安装牢固、正确，无松动，应符合对应图纸或规格书要求——各元件型号规格应符合对应图纸或规格书要求目测---- B 按《抽样标准》●任一插销的移动距≤2.5mm将插座试样固定在70℃的恒温箱内，放置1h后，在此温度环境内对每个插销各施加60N±0.6N的轴向推力，各维持60s，再对每个插销各施加60N±0.6N的轴向拉力，各维持60s，测试完成后，试样继续置于此温度环境内，保持5min后，再对每个插销进行移动距离的测量推拉力计恒温箱游标卡尺B （2；0，1）▲尺寸符合附图要求测量游标卡尺 B （5；0，1）制定审核批准文件名称零部件通用检验标准页码 2/4 文件编号发放日期实施日期版本号 A 产品名称电器类产品型号插座类别检验项目技术要求检验方法检验器具质量特性抽样判定性能▲耐电压——各极与壳体间：a.c375V-1min，漏电流：＜5mA无击穿闪络——各极间：a.c2000V-1min，漏电流：＜5mA无击穿闪络——在各极与包裹铝箔的壳体间施加375V电压,持续1min——在各极间施加2000V电压，持续1min（2400V-1s适用于进货检验的快速检验）绝缘耐压仪 A 按《抽样标准》▲绝缘电阻≥100MΩ同上，同时进行绝缘耐压仪 A 按《抽样标准》▲拔出力——从插座中拔出连接器所需的最大力≤50N——将单极插销从插套组件拔出所需的最小力≥1.5N——将连接器完全插入输入插座中，并从中拔出10次，然后将连接器再次插入，当连接器被拔出时，用拉力计所测量的数值——将试验销规插入插座组件，在试验销一端施加1.5N的拉力,3s内不脱出※在进货检验中，可使用生产线的电源线连接器作为试验销试验销拉力计 B （5；0，1）高温试验标志仍清晰可辨,无影响正常使用的变化将样品置于100℃±2℃的恒温箱内,放置1h后,进行检查恒温箱 B （5；0，1）球压试验压痕直径≤2mm将输入插座壳体制成厚度为2mm以上的样条，用球压仪顶针压住，置于125℃恒温箱内，放置1h后，10s内置于冷水中，冷却至室温后所测量的压痕直径。

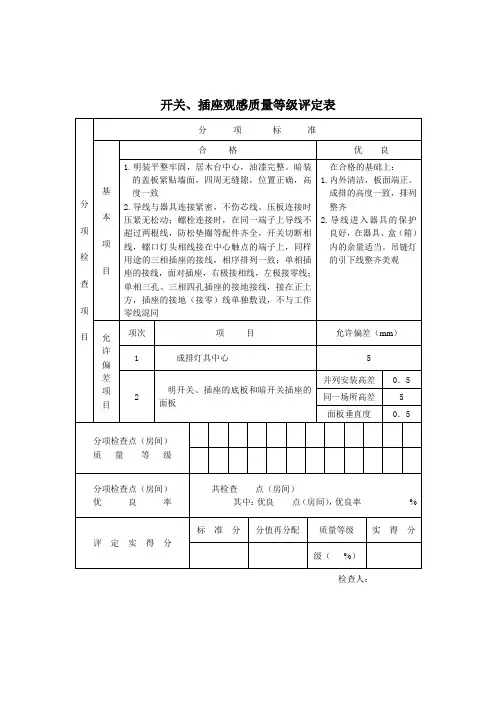

开关、插座观感质量等级评定表
检查人：
开关、插座观感质量等级评定表使用说明
(1)适用范围。
本表用于开关、插座观感项目检查。
(2)检验方法。
1)基本项目：1项：观察检查。
2项：观察、通电检查。
2)允许偏差项目：尺量检查：吊线、尺量检查。
(3)检查数量。
开关、插座抽查总数的10%。
导线与器具连接按不同类别器具各抽查10处。
(4)空格填写。
1)分项检查点(房间)质量等级：列24个空格，按表列分项工程(或其子项)质量标准，确定每个检查点(房间)的质量等级，合格用“○”，优良用“√”，不合格且不能返工重做的用“×”表示。
实际检查点(房间)超过24格时，每空格可一分为二，增为48格。
2)分项检查点(房间)优良率：填写实际检查总点(房间)数及其中优良点(房间)数，并计算优良率。
3)评定实得分：标准分或再分配的分值如实填写，根据上项优良率确定质量等级，并同时将其百分率填在其后括号内。
按标准分或再分配分值与质量等级百分率的乘积确定实得分。
最新开关插座验收标准验收标准 开关插座控制这整个家庭的用电，是整个家庭电路的主要组成部分，因此验收时要格外重视。
以下是XX为你精心整理的开关插座验收标准，期望你喜爱。
开关插座验收标准 一、基础安装验收 首先检验开关、插座的安装位置是否正确，安装要求平整稳固。
盒子安装完整不变形，盖板紧贴墙面。
另外，可切断电源打开面盖，检验盒内导线要求接线符合要求，不伤线芯，盒身要求绝缘处理良好。
二、安装外观验收 验收时首先需要观看开关插座产品表面是否依然完好无损，若是装修时出现的失误可要求赔偿。
然后查看检验开关、插座的安装位置是否正确，安装要求平整稳固;看开关插座盖板是否紧贴墙面。
三、开关插座通电检验 检验开关即可经过开合开关，看对应的电器是否工作正常得出是否通电的结论。
而检验插座则需要用到验电器，能够使专用的或是手机充电器等，将验电器插入插座口，检验各插座的通电情况。
假如指示灯全黑，则说明此插座通电有问题，需要修检。
四、插座接线检验 插座的线路相对开关要复杂一点。
验收的时候，还需检验插座的接线是否正确。
检验方法是经过插座检测仪，将之插到插座上，然后经过观察验电器上N、PE、L三盏灯的亮灯情况，判定插座是否接线正确。
五、安装水平垂直度验收 开关插座底板并列安装时要求高度相等，许可的最大高度差不超出。
对于房屋内全部的开关，如无特殊要求应该高度相等，高度差不超出5mm。
另外，面板可经过吊坠线检测垂直度，许可偏差。
开关插座安装详细步骤 1.插座安装时，明装插座距地面应不低于米; 2.暗装插座距地面不低于米，为预防儿童触电、用手指触摸或金属物插捅电源的孔眼，一定要选取带有保险挡片的安全插座; 3.单相二眼插座的施工接线要求是：当孔眼横排列时为“左零右火”，竖排列时为“上火下零”; 4.单相三眼插座的接线要求是：最上端的接地孔眼一定要和接地线接牢、接实、接对，绝不能不接，余下的两孔眼按“左零右火”的规则接线，值得注意的是零线和保护接地线切不可错接或接为一体; 5.电冰箱应使用独立的、带有保护接地的三眼插座。
英雄•极光产品合格证广东东松电器有限公司英雄•极光产品合格证广东东松电器有限公司英雄•极光产品合格证广东东松电器有限公司产品合格证为文字格式，可修改型号：PAK-V62 16AX 250V 名称：暗装翘板式双控开关产品经检验，符合标准要 求，准予出厂。
检验结果：合格 检验员：检22 生产日期：2015-11-16型号：PAK-V62 16AX 250V 名称：暗装翘板式双控开关产品经检验，符合标准要 求，准予出厂。
检验结果：合格 检验员：检22 生产日期：2015-11-16型号：PAK-V61 16AX 250V 名称：暗装翘板式双控开关产品经检验，符合标准要 求，准予出厂。
检验结果：合格 检验员：检22 生产日期：2015-11-16型号：PAK-V61 16AX 250V 名称：暗装翘板式双控开关产品经检验，符合标准要 求，准予出厂。
检验结果：合格 检验员：检22 生产日期：2015-11-16型号：PAK-V625V 25AX 440V 名称：三相四极暗装插座产品经检验，符合标准要 求，准予出厂。
检验结果：合格 检验员：检22 生产日期：2015-11-16型号：PAK-V625V 25AX 440V 名称：三相四极暗装插座产品经检验，符合标准要 求，准予出厂。
检验结果：合格 检验员：检22 生产日期：2015-11-16英雄•极光产品合格证广东*****电器有限公司英雄•极光产品合格证广东东松电器有限公司 英雄•极光产品合格证广东东松电器有限公司英雄•极光产品合格证广东东松电器有限公司英雄•极光产品合格证广东东松电器有限公司。
插座的执行标准一、外观质量1.插座外观应整洁，表面光滑，无气泡、划痕、裂纹等缺陷。
2.插座应有清晰的商标、型号、规格等标识，且标识应正确、清晰。
二、尺寸偏差1.插座的尺寸应符合设计要求，偏差应在允许范围内。
2.插座的孔距、孔径等尺寸应符合标准，偏差应在允许范围内。
三、电气性能1.插座的电气性能应符合国家相关标准，如电压、电流、电阻等参数应符合要求。
2.插座应具有良好的导电性能，接触电阻应小于规定值。
3.插座的绝缘电阻应大于规定值，防止漏电、触电等事故发生。
四、机械性能1.插座应具有足够的机械强度和刚度，能够承受一定的外力作用。
2.插座的插孔应具有足够的耐磨性，能够保证长期使用不损坏。
3.插座的按键、开关等操作应灵活、可靠，能够保证正常使用不出现故障。
五、耐候性能1.插座应能够在不同的气候条件下正常工作，如高温、低温、潮湿、干燥等环境。
2.插座应具有较好的耐候性能，能够抵抗自然环境对它的影响。
六、阻燃性能1.插座的外壳材料应具有较好的阻燃性能，能够防止火灾的发生。
2.插座内部的电线、插头等材料也应具有较好的阻燃性能，以确保安全。
七、电磁兼容性1.插座应具有良好的电磁兼容性，能够在电磁干扰较大的环境中正常工作。
2.插座应符合国家相关电磁兼容性标准，如辐射发射、传导发射等指标应符合要求。
八、能效标准1.插座的能效标准应符合国家相关要求，如功率因数、待机能耗等指标应符合标准。
2.插座在使用过程中应尽量减少能源的消耗，提高能源利用效率。
九、安全标准1.插座的安全标准应符合国家相关要求，如防电击、防过载、防过流等保护功能应符合标准。
2.插座在使用过程中应保证安全可靠，避免因使用不当而引起的事故。
十、环境标准1.插座的环境标准应符合国家相关要求，如有害物质限量、噪声排放等指标应符合标准。
2.插座在使用过程中应尽量减少对环境的影响，如减少噪音、减少废弃物的产生等。
家用插座检验实施细则家用插座检验实施细则一、检测依据GB2099.1-1996《家用和类似用途插头插座第一部分：通用要求》GB4208-1993 《外壳防护代码（防护等级）》二、目的用于户内或户内使用的、家用和类似用途的、用于交流电、额定电压在50V 以上、440V以下、额定电流小于32A固定插座(对于装有无螺纹端子的固定插座,额定电流最大仅限于16A)部分型式试验。
三、仪器设备1、摆锤冲击装置KGQD-B 型冲击元件：半径10mm、硬度为HR100的聚酰胺制成的半球面做冲击端，元件的重量为150g±1g摆杆：外径9mm,壁厚0.5mm支架：重量10±1kg冲击行程：100mm,150mm,200mm,250mm2、球压仪QY-A型球压装置重20N球压接触面直径5mm3、绝缘电阻测试仪MS2675D型试验电压：DC 250V ±5％500V ±5％1000V ±5％电压精度：1V试验电压带载：2mA电阻下限预置范围：1-9999MΩ绝缘电阻显示范围：绝缘预置值1 MΩ 1.000-9.999MΩ±3％精度0.001 MΩ绝缘预置值10MΩ10.00-99.99 MΩ±3％精度0.01 MΩ绝缘预置值100MΩ100.0-999.9MΩ±3％精度0. 1 MΩ绝缘预置值1000 MΩ1000-3000 MΩ±3％精度1 MΩ3000-9999 MΩ±5 精度1 MΩ定时预置范围：1-99秒间隔预置范围：1-99秒时间精度：1秒4、恒温恒湿试验箱HC-302K型温度范围：室温-85℃温度波动度：±0.5℃温度偏差：2℃温度精度：0.1℃湿度范围：环境适度-98％湿度均匀度：+2 -3％湿度精度：根据湿度球换算精确到0.15、耐压测试仪CS2672 C型电压调节范围：0-5kV电压调节精度：0.01 kV时间调节范围：0-99s时间调节精度：1s6、低压电器综合测试仪DYD-B型使用范围：家用断路器（5-63A）脱口特性以及（80-125 A）长延时脱扣、温升、28昼夜试验。
插头插座安全检验实施细则
一､资料
所用产品技术标准或规范(包括有安全标准或设计文件)､产品样本(品)目录､安全性关键件或原材料一览表｡
二､受检范围
户内或户外使用的､家用和类似用途的､仅用于交流电､额定电压在50V以上但不超过440V,额定电流不超过32A的､带或不带接地触头的插头和固定式或移动式插座｡
三､检验依据及项目
1.检验依据:GB2099.1-1996(IEC60884-1:1994)《家用和类似用途插头插座第一部分:通用要求》
GB1002-1996《家用和类似用途单相插头插座型式､基本参数和尺寸》
2.检验项目:标记､型式尺寸､结构､防触电保护､接地措施､耐老化端子､防潮､绝缘电阻和电气强度､分断容量､正常操作､温升､电气强度､拔出插头所需的力､软缆及其连接(保持力､弯曲､压降)､机械强度(滚桶跌落,低温冲击,压缩,插销牢固性,冲击)､耐热(耐热､热压缩)､螺钉､载流部件及其连接､爬电距离､电气间隙､耐非正常热､耐燃､防锈性能｡
四､试样
插头:18个
插座:18只
压敏电阻器(若有):5只
隔离电容器(若有):5只
五､安全性能评定
各检验项目试验合格则判定为产品安全检验合格｡
检验中,若一个试样在一项试验中不合格,允许重新进行检验(包括对检验结果有影响的前一次或数项试验)｡重新检验时,再出现任何一项不合格,即判为不合格｡
检验中,若多于一个试样在任一项试验中不合格,则判为不合格｡。
