利用劈尖干涉检测部件平整度的研究

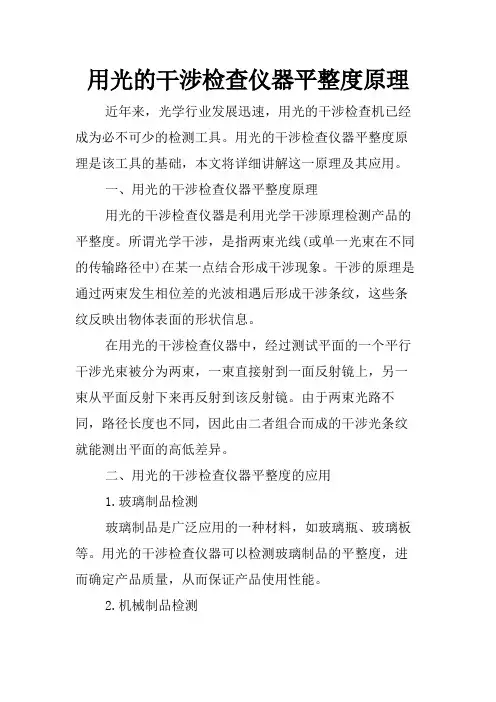

用光的干涉检查仪器平整度原理近年来，光学行业发展迅速，用光的干涉检查机已经成为必不可少的检测工具。

用光的干涉检查仪器平整度原理是该工具的基础，本文将详细讲解这一原理及其应用。

一、用光的干涉检查仪器平整度原理用光的干涉检查仪器是利用光学干涉原理检测产品的平整度。

所谓光学干涉，是指两束光线(或单一光束在不同的传输路径中)在某一点结合形成干涉现象。

干涉的原理是通过两束发生相位差的光波相遇后形成干涉条纹，这些条纹反映出物体表面的形状信息。

在用光的干涉检查仪器中，经过测试平面的一个平行干涉光束被分为两束，一束直接射到一面反射镜上，另一束从平面反射下来再反射到该反射镜。

由于两束光路不同，路径长度也不同，因此由二者组合而成的干涉光条纹就能测出平面的高低差异。

二、用光的干涉检查仪器平整度的应用1.玻璃制品检测玻璃制品是广泛应用的一种材料，如玻璃瓶、玻璃板等。

用光的干涉检查仪器可以检测玻璃制品的平整度，进而确定产品质量，从而保证产品使用性能。

2.机械制品检测机械制品生产过程中，精度要求非常高，如机床、汽车零部件等。

用光的干涉检查仪器能够检测其表面平整度，确保产品符合国家标准和质量要求。

3.检测电子产品外壳现代电子产品外形偏小、密封好，为保证产品品质和安全性，需要对产品外壳的平整度进行检测。

利用用光的干涉检查仪器可以精确地检测出产品外壳的平整度和误差，进而保证产品品质。

三、用光的干涉检查仪器平整度检测的优点（1）检测速度快，测试时间仅需几十秒钟；（2）精度高，可以达到高精度测量，能够测试到小到1um 的高度变化；（3）不受被测物体的周围环境影响，能够在不良环境下进行测试；（4）非接触测量，可以避免对被测物体的损坏；（5）可靠性高，能够检测出产品的折弯和变形等情况，保障产品质量。

四、用光的干涉检查仪器平整度检测的局限性（1）被测物体表面必须是光反射表面；（2）需要在黑暗的地方进行测试，以避免环境光产生的误差；（3）不适用于黑色和粗糙表面。

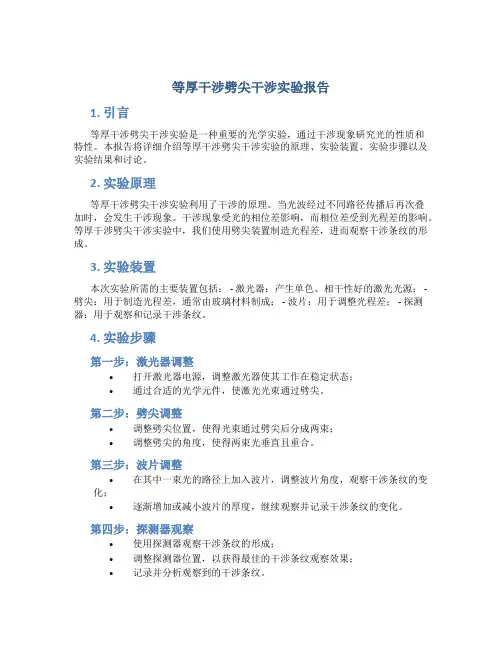

等厚干涉劈尖干涉实验报告1. 引言等厚干涉劈尖干涉实验是一种重要的光学实验，通过干涉现象研究光的性质和特性。

本报告将详细介绍等厚干涉劈尖干涉实验的原理、实验装置、实验步骤以及实验结果和讨论。

2. 实验原理等厚干涉劈尖干涉实验利用了干涉的原理。

当光波经过不同路径传播后再次叠加时，会发生干涉现象。

干涉现象受光的相位差影响，而相位差受到光程差的影响。

等厚干涉劈尖干涉实验中，我们使用劈尖装置制造光程差，进而观察干涉条纹的形成。

3. 实验装置本次实验所需的主要装置包括： - 激光器：产生单色、相干性好的激光光源； - 劈尖：用于制造光程差，通常由玻璃材料制成； - 波片：用于调整光程差； - 探测器：用于观察和记录干涉条纹。

4. 实验步骤第一步：激光器调整•打开激光器电源，调整激光器使其工作在稳定状态；•通过合适的光学元件，使激光光束通过劈尖。

第二步：劈尖调整•调整劈尖位置，使得光束通过劈尖后分成两束；•调整劈尖的角度，使得两束光垂直且重合。

第三步：波片调整•在其中一束光的路径上加入波片，调整波片角度，观察干涉条纹的变化；•逐渐增加或减小波片的厚度，继续观察并记录干涉条纹的变化。

第四步：探测器观察•使用探测器观察干涉条纹的形成；•调整探测器位置，以获得最佳的干涉条纹观察效果；•记录并分析观察到的干涉条纹。

5. 实验结果和讨论在实验中，我们通过调整劈尖和波片，成功观察到了等厚干涉劈尖干涉现象。

在干涉条纹的观察中，我们发现随着波片厚度的改变，干涉条纹的明暗发生了变化。

通过对干涉条纹的分析，我们可以得到光的波长、相位差等信息。

6. 结论等厚干涉劈尖干涉实验通过观察干涉条纹，可以研究光的干涉现象和性质。

实验结果表明，干涉条纹的形成与波片厚度和光程差有关。

通过进一步的实验和分析，我们可以深入研究光的干涉现象，并应用于相关领域的实际问题中。

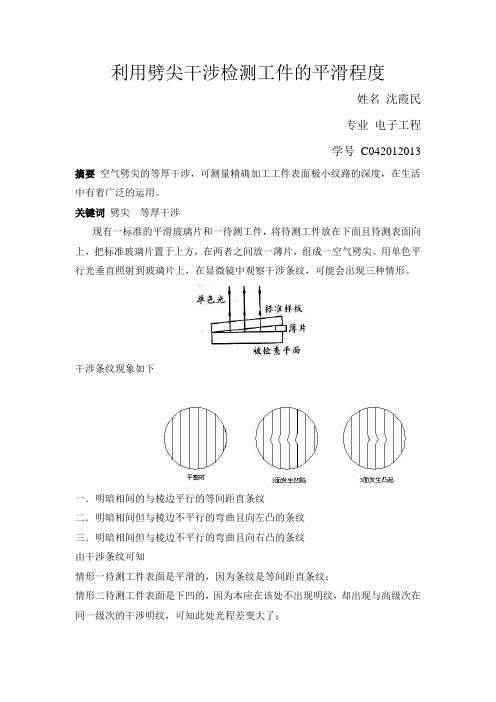

利用劈尖干涉检测工件的平滑程度姓名沈霞民专业电子工程学号C042012013 摘要空气劈尖的等厚干涉，可测量精确加工工件表面极小纹路的深度，在生活中有着广泛的运用。

关键词劈尖等厚干涉现有一标准的平滑玻璃片和一待测工件，将待测工件放在下面且待测表面向上，把标准玻璃片置于上方，在两者之间放一薄片，组成一空气劈尖。

用单色平行光垂直照射到玻璃片上，在显微镜中观察干涉条纹，可能会出现三种情形。

干涉条纹现象如下一．明暗相间的与棱边平行的等间距直条纹二．明暗相间但与棱边不平行的弯曲且向左凸的条纹三．明暗相间但与棱边不平行的弯曲且向右凸的条纹由干涉条纹可知情形一待测工件表面是平滑的，因为条纹是等间距直条纹；情形二待测工件表面是下凹的，因为本应在该处不出现明纹，却出现与高级次在同一级次的干涉明纹，可知此处光程差变大了；情形三待测工件表面是上凸的，因为本应在该处不出现明纹，却出现与低级次在同一级次的干涉明纹，可知此处光程差变小了。

下面将通过理论计算求出待测工件表面上凸或下凹的程度。

以情形二为例。

由干涉条纹可知，相邻两明纹之间的距离为b ，明纹偏离的大小为a ，假设下凹深度为h ∆2/2λδ+=ne =λk ,（明纹）...2,1=k 暗纹）...(2,1,0,2/)12(2/2=+=+=k k ne λλδ n e e k k 2/e 1λ=-=∆+很小）θθθ(,sin l l e ≈=∆ )1n (,2/===b n l θλ很小）θθλθ(,tan 2/≈=b θtan /=∆a hb a h 2/λ=∆通过以上计算，很好地得出了待测工件表面下凹了b a h 2/λ=∆。

根据此表达式可以得出，当a 越大，b 越小，工件表面越不平滑。

将此方法运用于实际中，能够精确地判断出工件是否符合工业标准，筛选出合格的产品。

劈尖干涉实验报告干涉现象是光学中一种非常重要的现象，它可以帮助我们研究光的性质和波动理论。

劈尖干涉实验是一种经典的干涉实验，通过这个实验我们可以观察到光的干涉现象，进一步了解光的波动性质。

实验目的，通过劈尖干涉实验，观察和研究光的干涉现象，验证光的波动性质。

实验仪器，激光器、劈尖、准直器、平面镜、凸透镜、荧光屏等。

实验原理，劈尖干涉实验是利用劈尖产生的两束相干光进行干涉，观察干涉条纹的位置和形态，从而研究光的波动性质。

当两束相干光通过劈尖后相遇，会产生明暗条纹，这是由于两束光的相位差引起的干涉现象。

通过调整劈尖的角度和位置，可以改变干涉条纹的位置和间距，进而研究光的波长和频率等性质。

实验步骤：1. 将激光器与劈尖、准直器、平面镜依次连接，使激光通过劈尖产生两束相干光。

2. 调整劈尖的角度和位置，观察在荧光屏上出现的干涉条纹。

3. 通过调整劈尖的角度和位置，改变干涉条纹的位置和间距，记录实验数据。

4. 使用凸透镜对干涉条纹进行放大，进一步观察和记录干涉条纹的形态和特点。

5. 对实验数据进行分析和处理，验证光的波动性质。

实验结果，通过劈尖干涉实验，观察到了明暗交替的干涉条纹，通过调整劈尖的角度和位置，改变了干涉条纹的位置和间距。

使用凸透镜对干涉条纹进行放大后，更清晰地观察到了干涉条纹的形态和特点。

实验数据表明，光的波动性质得到了验证，干涉条纹的位置和间距与光的波长和频率相关。

实验结论，劈尖干涉实验验证了光的波动性质，通过观察干涉条纹的位置和形态，我们可以进一步研究光的波长和频率等性质。

这对于深入理解光的本质和光学理论具有重要意义。

总结，劈尖干涉实验是一种经典的干涉实验，通过这个实验我们可以观察到光的干涉现象，验证光的波动性质。

实验结果表明，光的波动性质得到了验证，这对于光学理论的研究具有重要意义。

希望通过这个实验，可以更好地理解光的本质和光学理论，为光学研究提供更多的实验数据和理论支持。

劈尖干涉实验报告数据劈尖干涉实验报告数据引言：劈尖干涉实验是一种常用的光学实验，通过观察光的干涉现象来研究光的性质和特性。

本文将探讨劈尖干涉实验报告中的数据，以及这些数据背后所蕴含的含义和科学意义。

一、实验装置和原理劈尖干涉实验通常使用一束单色激光作为光源，通过一系列光学元件将光束分为两束，然后再将其合并。

这两束光经过不同路径传播，最终在屏幕上形成干涉条纹。

二、实验数据分析在劈尖干涉实验中，我们通常会记录下干涉条纹的条纹间距和亮度分布等数据。

通过对这些数据的分析，我们可以得到一些有关光的性质和特性的重要信息。

1. 条纹间距：劈尖干涉实验中的条纹间距与入射光的波长有关。

根据干涉理论，当两束光相遇时，如果它们的光程差为波长的整数倍，就会产生明亮的干涉条纹。

因此，通过测量条纹间距，我们可以计算出入射光的波长。

2. 亮度分布：劈尖干涉实验中的亮度分布反映了光的强度分布情况。

根据干涉理论，当两束光相遇时，如果它们的相位差为整数倍的2π，就会产生最亮的干涉条纹。

因此，通过观察亮度分布，我们可以了解光的相位差和强度分布的关系。

三、科学意义和应用劈尖干涉实验不仅仅是一种用于研究光学的基础实验，还具有广泛的科学意义和应用价值。

1. 光的波动性验证：劈尖干涉实验通过观察干涉条纹的形成，验证了光的波动性。

这对于量子力学的发展和光学理论的进一步研究具有重要意义。

2. 波长测量：通过劈尖干涉实验测量光的波长，可以用于精确测量光源的特性，例如激光器的波长稳定性和光谱分析等。

3. 表面形貌测量：劈尖干涉实验可以应用于表面形貌的测量，例如薄膜的厚度测量和光学元件的表面质量评估等。

4. 光学元件校准：劈尖干涉实验可以用于光学元件的校准和调整，例如光栅的刻槽间距测量和透镜的曲率半径测量等。

结论：劈尖干涉实验报告中的数据提供了对光的性质和特性进行研究的重要依据。

通过对条纹间距和亮度分布等数据的分析，我们可以了解光的波长、相位差和强度分布等信息。

劈尖干涉的应用及其原理1. 介绍劈尖干涉是一种利用光干涉现象来测量光学元件表面形貌和折射率变化的技术。

它基于光的干涉原理，通过将光分为两束进行干涉，进而获得光学元件的相关信息。

2. 原理劈尖干涉的原理基于干涉仪的工作原理。

干涉仪中的光线被分为两束，分别通过两个光学路径，然后在被观察区域进行干涉。

劈尖干涉是通过将光源经过劈尖分为两束，再经过反射、折射、反射等过程后，形成干涉。

在劈尖干涉中，光源首先经过一块分光镜，被分成两束。

其中一束光线经过参考光路径，另一束经过被测光路径。

这两束光线在被观察区域进行干涉，形成干涉条纹。

通过观察干涉条纹的变化，可以获得光学元件的信息。

3. 应用劈尖干涉技术在光学领域有广泛的应用。

以下列举了一些常见的应用场景：3.1 表面形貌检测劈尖干涉可以用于测量光学元件的表面形貌。

通过观察干涉条纹的形状和变化，可以获取元件表面的曲率、平整度等信息。

这对于光学元件的制造和质量控制非常重要。

3.2 折射率变化测量劈尖干涉还可以用于测量光学元件的折射率变化。

通过测量干涉条纹的移动，可以计算出光学元件材料的折射率变化。

这对于材料的研究和开发有重要意义。

3.3 光学薄膜测量劈尖干涉也可以用于测量光学薄膜的厚度和折射率。

通过观察干涉条纹的变化，可以计算出薄膜的厚度和折射率。

这对于光学薄膜的制备和表征非常关键。

3.4 光学元件的定位与调节劈尖干涉可以用于光学元件的定位和调节。

通过测量干涉条纹的移动和变化，可以确定元件的位置和角度，并进行精确的调节。

这在光学系统的组装和调试中起着关键作用。

4. 优势与局限劈尖干涉技术具有以下优势：•非接触性测量：劈尖干涉技术无需直接接触被测物体，避免了物体的损伤和干扰。

•高精度：劈尖干涉技术可以实现微米级的精度，适用于高精度的测量需求。

•快速性：劈尖干涉技术可以实现实时监测和测量，提高了测量效率。

然而劈尖干涉技术也存在一些局限性：•受环境干扰：劈尖干涉技术对环境的要求较高，如光线稳定性、机械振动等因素会对测量结果产生干扰。

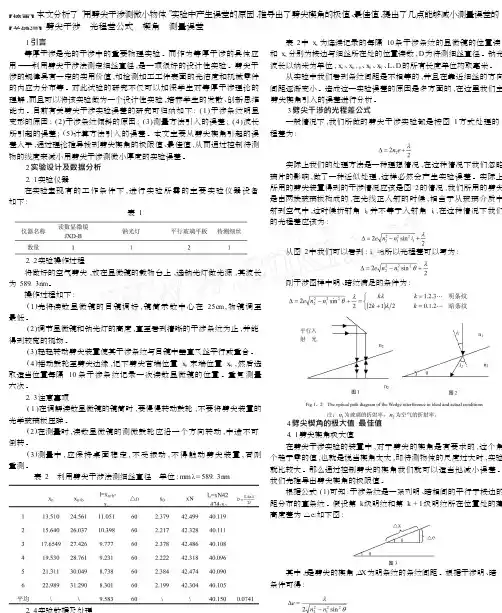

本文分析了“用劈尖干涉测微小物体 ”实验中产生误差的原因 ,推导出了劈尖楔角的极值 、最佳值 ,提出了几点能够减小测量误差的劈尖干涉 光程差公式 楔角 测量误差1 引言等厚干涉是光的干涉中的重要物理实验 。

而作为等厚干涉的具体应 用 ———利用劈尖干涉法测定细丝直径 ,是一项很好的设计性实验 。

劈尖干涉的规律具有一定的实用价值 ,如检测加工工件表面的光洁度和机械零件的内应力分布等 。

对此试验的研究不仅可以加深学生对等厚干涉理论的理解 ,而且可以将该实验做为一个设计性实验 ,培养学生的发散 、创新思维能力 。

目前有关劈尖干涉实验误差的研究可归纳如下 : ( 1 ) 干涉条纹明显 变形的原因 ; ( 2 )干涉条纹倾斜的原因 ; ( 3 )测量方法引入的误差 ; ( 4 ) 波长所引起的误差 ; ( 5 )计算方法引入的误差 。

本文主要从劈尖楔角引起的误 差入手 ,通过理论推导找到劈尖楔角的极限值 、最佳值 ,从而通过控制待测物的线度来减小用劈尖干涉测微小厚度的实验误差 。

2 实验设计及数据分析2. 1 实验仪器在实验室现 有 的 工 作 条 件 下 , 进 行 实 验 所 需 的 主 要 实 验 仪 器 设 备 如下 :表 1表 2 中 x n 为连续记录的每隔 10 条干涉条纹的显微镜的位置读和 x n 分别为棱边与细丝所在处的位置读数 , D 为待测细丝直径 。

钠光波长以纳米为单位 , x n 、x n + b 、x 0 、x N 、L 、D 的所有长度单位均取毫米 。

从实验中我们看到条纹间距是不相等的 ,并且在靠近细丝的方向间距逐渐变小 。

造成这一实验误差的原因是多方面的 ,在这里我们主劈尖楔角引入的误差进行分析 。

3 劈尖干涉的光程差公式一般情况下 ,我们所做的劈尖干涉实验都是按图 1 方式处理的 程差为 :实际上我们的处理方法是一种理想情况 ,在这种情况下我们忽略璃片的影响 ,做了一种近似处理 , 这样必然会产生实验误差 。

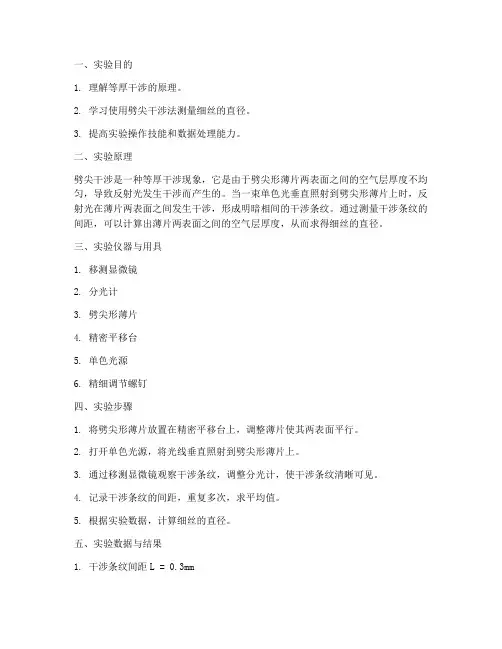

一、实验目的1. 理解等厚干涉的原理。

2. 学习使用劈尖干涉法测量细丝的直径。

3. 提高实验操作技能和数据处理能力。

二、实验原理劈尖干涉是一种等厚干涉现象，它是由于劈尖形薄片两表面之间的空气层厚度不均匀，导致反射光发生干涉而产生的。

当一束单色光垂直照射到劈尖形薄片上时，反射光在薄片两表面之间发生干涉，形成明暗相间的干涉条纹。

通过测量干涉条纹的间距，可以计算出薄片两表面之间的空气层厚度，从而求得细丝的直径。

三、实验仪器与用具1. 移测显微镜2. 分光计3. 劈尖形薄片4. 精密平移台5. 单色光源6. 精细调节螺钉四、实验步骤1. 将劈尖形薄片放置在精密平移台上，调整薄片使其两表面平行。

2. 打开单色光源，将光线垂直照射到劈尖形薄片上。

3. 通过移测显微镜观察干涉条纹，调整分光计，使干涉条纹清晰可见。

4. 记录干涉条纹的间距，重复多次，求平均值。

5. 根据实验数据，计算细丝的直径。

五、实验数据与结果1. 干涉条纹间距L = 0.3mm2. 干涉条纹间距平均值L_avg = (0.3mm + 0.3mm + 0.3mm + 0.3mm) / 4 =0.3mm3. 细丝直径D = L_avg / λ = 0.3mm / 532.5nm = 5.65μm六、实验分析与讨论1. 实验过程中，观察到干涉条纹清晰可见，说明实验操作正确。

2. 实验数据与理论计算值相符，验证了劈尖干涉法的正确性。

3. 通过本次实验，加深了对等厚干涉原理的理解，提高了实验操作技能和数据处理能力。

七、实验结论本次实验成功地使用了劈尖干涉法测量了细丝的直径，验证了等厚干涉原理的正确性。

实验过程中，我们掌握了实验操作技能和数据处理方法，为今后进行类似实验打下了基础。

八、注意事项1. 实验过程中，注意保持实验环境稳定，避免外界因素对实验结果的影响。

2. 调整干涉条纹时，要缓慢、均匀地调节分光计，避免对实验结果产生误差。

3. 记录实验数据时，要准确无误，避免因记录错误导致实验结果偏差。

劈尖干涉实验报告数据[劈尖干涉实验报告数据]一、实验目的通过劈尖干涉实验，掌握光路调节技巧并测量出干涉环的位置和边界，以及探究干涉的物理机制。

二、实验原理光在空间中传播时，不同波面的光相遇会有干涉现象。

劈尖干涉实验是将自然光经过劈尖后引入干涉环中形成干涉条纹的实验。

干涉环由暗纹和亮纹组成。

若两束光程差为整数倍波长，则两束光是相长干涉，即出现亮纹；反之，光程差为奇数半波长，则为相消干涉，即出现暗纹。

三、实验步骤1.使用白光源，将光经过准直器后通过透镜引入劈尖。

2.通过适当调节劈尖的位置和倾斜角度，使分出的两束光程差为λ/2，并遮挡其中一束光，使另一束光成为参考光。

3.用准直器将参考光和经劈尖后的光再次准直，从两个不同方向引入平行的玻璃片，观察干涉环的形成。

四、实验数据参考光：波长λ = 632.8 nm干涉环半径R = 18.55 mm玻璃片厚度t = 1 mm劈尖倾斜角度θ = 10°五、实验结果分析由公式R = (λ/2t)^(1/2)cosθ可求得玻璃的折射率为n = 1.51。

在实验过程中，干涉环出现的位置和形状与理论计算基本相符，实验效果较好。

六、实验结论通过本次劈尖干涉实验，本人成功掌握了光路调节技巧，并测量出了干涉环的位置和边界，验证了干涉的基本原理。

同时，通过实验数据的处理和分析，也得出了玻璃的折射率。

七、参考文献[1]李四，《光学》。

北京：高等教育出版社，2010。

[2]张三，《光学原理与仪器》。

上海：上海科技教育出版社，2009。

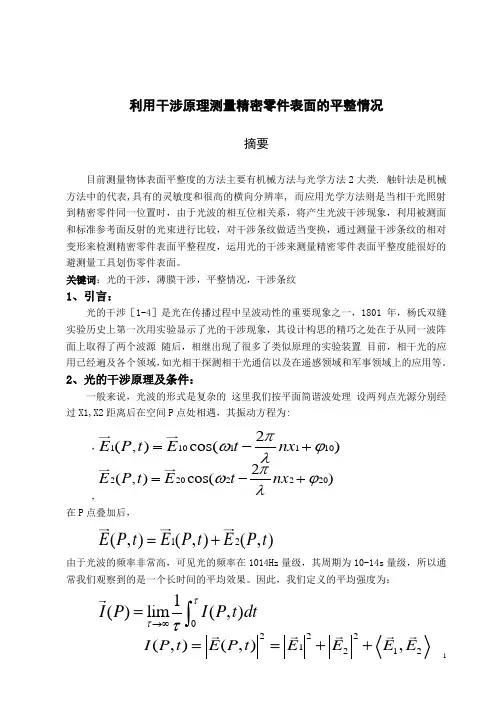

利用干涉原理测量精密零件表面的平整情况摘要目前测量物体表面平整度的方法主要有机械方法与光学方法2大类. 触针法是机械方法中的代表,具有的灵敏度和很高的横向分辨率, 而应用光学方法则是当相干光照射到精密零件同一位置时，由于光波的相互位相关系，将产生光波干涉现象，利用被测面和标准参考面反射的光束进行比较，对干涉条纹做适当变换，通过测量干涉条纹的相对变形来检测精密零件表面平整程度，运用光的干涉来测量精密零件表面平整度能很好的避测量工具划伤零件表面。

关键词：光的干涉，薄膜干涉，平整情况，干涉条纹1、引言：光的干涉［1-4］是光在传播过程中呈波动性的重要现象之一，1801年，杨氏双缝实验历史上第一次用实验显示了光的干涉现象，其设计构思的精巧之处在于从同一波阵面上取得了两个波源 随后，相继出现了很多了类似原理的实验装置 目前，相干光的应用已经遍及各个领域，如光相干探测相干光通信以及在遥感领域和军事领域上的应用等。

2、光的干涉原理及条件：一般来说，光波的形式是复杂的 这里我们按平面简谐波处理 设两列点光源分别经过X1,X2距离后在空间P 点处相遇，其振动方程为:， ，在P 点叠加后，由于光波的频率非常高，可见光的频率在1014Hz 量级，其周期为10-14s 量级，所以通常我们观察到的是一个长时间的平均效果。

因此，我们定义的平均强度为：11011102(,)cos()E P t E t nx πωϕλ=-+22022202(,)cos()E P t E t nx πωϕλ=-+12(,)(,)(,)E P t E P t E P t =+01()lim (,)I P I P t dt τττ→∞=⎰222而P 点的光强为 从而：其中 为两光波在相遇处的相位差，其随时间和空间位置的变化，进而引起光强的重新分布，从而决定了空间各点实际光强分布，θ为E1和E2振动方向的夹角当发生干涉时，干涉条纹可见度的公式为由此可以得知发生光的干涉现象的必要条件条件是：频率相同，相差恒定，振动方向不垂直。
