主蒸汽管道焊接

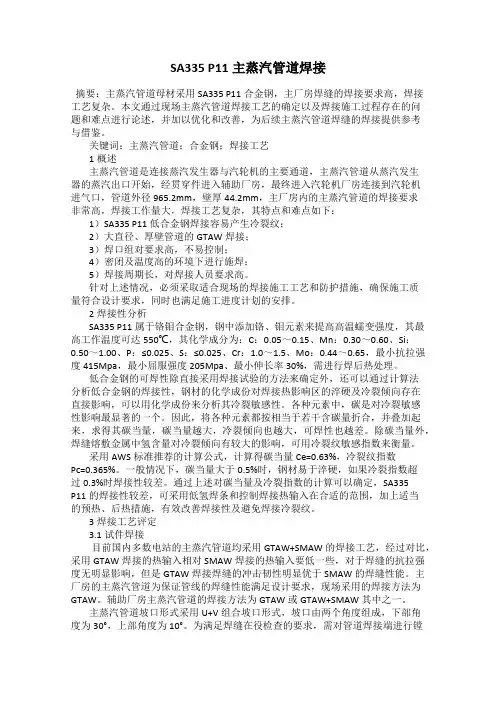

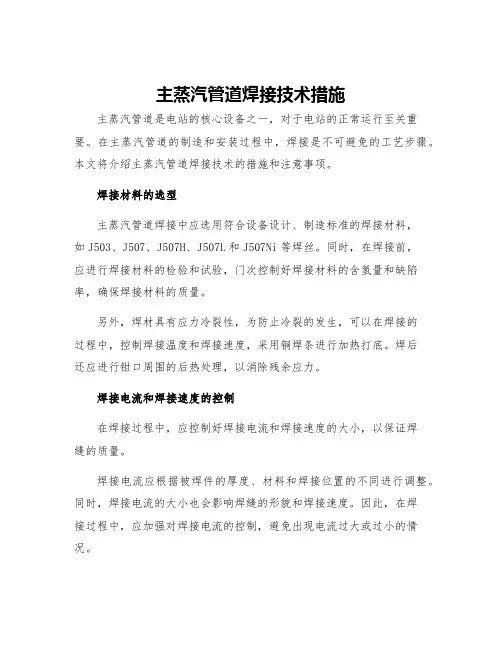

主蒸汽管道焊接技术措施主蒸汽管道是电站的核心设备之一，对于电站的正常运行至关重要。

在主蒸汽管道的制造和安装过程中，焊接是不可避免的工艺步骤。

本文将介绍主蒸汽管道焊接技术的措施和注意事项。

焊接材料的选型主蒸汽管道焊接中应选用符合设备设计、制造标准的焊接材料，如J503、J507、J507H、J507L和J507Ni等焊丝。

同时，在焊接前，应进行焊接材料的检验和试验，门次控制好焊接材料的含氢量和缺陷率，确保焊接材料的质量。

另外，焊材具有应力冷裂性，为防止冷裂的发生，可以在焊接的过程中，控制焊接温度和焊接速度，采用铜焊条进行加热打底。

焊后还应进行钳口周围的后热处理，以消除残余应力。

焊接电流和焊接速度的控制在焊接过程中，应控制好焊接电流和焊接速度的大小，以保证焊缝的质量。

焊接电流应根据被焊件的厚度、材料和焊接位置的不同进行调整。

同时，焊接电流的大小也会影响焊缝的形貌和焊接速度。

因此，在焊接过程中，应加强对焊接电流的控制，避免出现电流过大或过小的情况。

在焊接速度方面，一般要求焊接速度不应过快或过慢，应根据不同的被焊件厚度和材料进行调节。

焊接速度过快容易导致未熔透或堵丝等缺陷，焊接速度过慢则容易导致焊瘤、焊缝凸起等缺陷。

因此，合理控制焊接速度，保证焊缝整齐平滑，密实均匀。

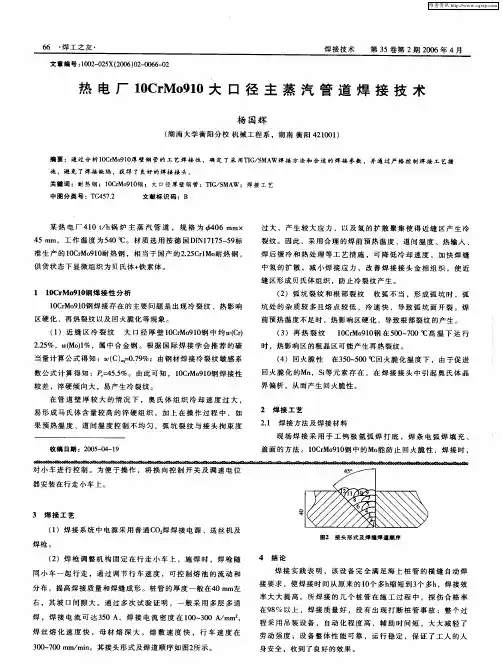

焊接方法的选择在主蒸汽管道的焊接中，应选择适当的焊接方法和焊接工艺，保证焊缝的质量。

常见的焊接方法有手工电弧焊、埋弧焊、离子束焊、激光焊等。

手工电弧焊是传统的焊接方法，其工艺简单，易操作，适用于现场焊接或小批量生产。

埋弧焊是高效率、高质量的焊接方法，适用于大批量生产。

离子束焊和激光焊是高精度、高能量的焊接方法，适用于高要求的电站设备制造。

焊接质量的检验主蒸汽管道焊接质量的合格率直接影响电站设备的运行效率和安全性。

因此，进行焊缝质量的检验和评定，是保证电站设备安全运行的关键步骤。

常规的焊缝检验有目测检验、渗透检验、X射线检验、超声波检验等。

其中，X射线检验和超声波检验是比较常用的焊缝检验方法。

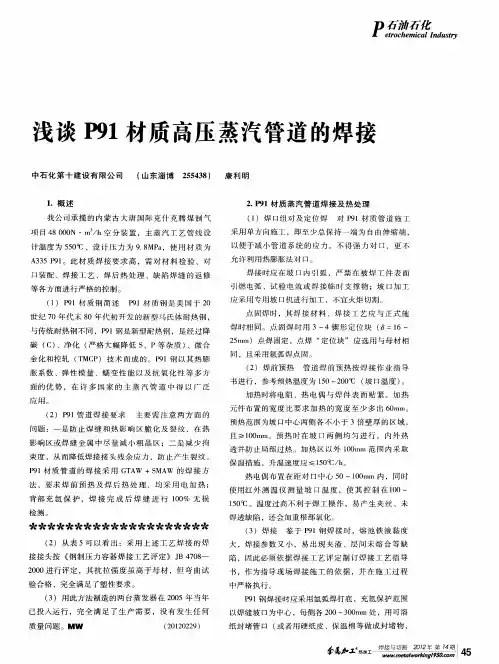

汽机四大管道焊接施工工法1.前言近年来，我国电力工业飞速发展，电厂锅炉向大容量、高参数发展。

汽机四大管道中有代表性的主蒸汽管道材质P91以其优良的高温性能，在电站中得到了越来越广泛的应用。

但由于其焊接性较差，焊接时很容易出现问题，因此，对焊接人员及焊接工艺要求十分严格。

我公司在以往工程中累积了丰富的汽机四大管道焊接经验，总结出一整套成熟的施工方法，并且在多年的施工实践中，不断发展完善，形成了汽机四大管道焊接施工工法（本工法主要针对主蒸汽管道进行阐述）。

2.工法特点2.1焊接时充氩焊口采用水溶性充氩纸封堵焊口内壁两侧，形成充氩气室，节约氩气用量，同时对焊口形成有效的气体保护，避免焊口根部氧化或过烧，焊接结束后不用取出充氩纸，减少焊接时间。

2.2采用热处理控温设备对温度全程监控，除以热电偶进行自动测控外，现场辅以远红外测温仪进行监控，以保证控温准确，及时反馈温度变化信息。

热处理记录仪自动记录热处理过程温度变化曲线，能及时、真实反应现场施工情况，确保焊接质量及施工安全。

2.3由于整套工法先进、合理，保证焊口质量，减少返修次数，缩短施工工期，降低焊接材料及热处理材料的消耗，节约了成本，具有明显的经济效益；同时为机组今后稳定运行奠定坚实的基础，具有明显的社会效益。

3.适用范围适用于150MW～600MW机组的火力发电厂汽机四大管道焊接。

4.工艺原理4.1 焊接材料选用与母材成分基本相当的焊丝和焊条，焊条在使用前必须按说明书的要求进行烘焙处理，现场焊接时，焊条要放入专用焊条保温桶中，并接通电源，随用随取。

4.2 严格控制焊前预热、焊后后热和热处理的各项参数。

4.3 大、中口焊接采用多层多道焊，焊接过程中要有退火焊道，收弧处使用高频开关衰减熄弧。

4.4 P91钢焊接时，熔池粘度较大，流动性差，且由于焊接规范较小，容易出现夹渣、层间未熔等缺陷，这就要求焊接时必须操作到位。

为避免产生大的缺陷，焊层厚度要尽量薄；摆动焊接时，受线能量和焊层厚度限制，焊条摆幅不宜超过其直径的3倍，每层厚度不宜超过3mm；各层之间必须清理干净。

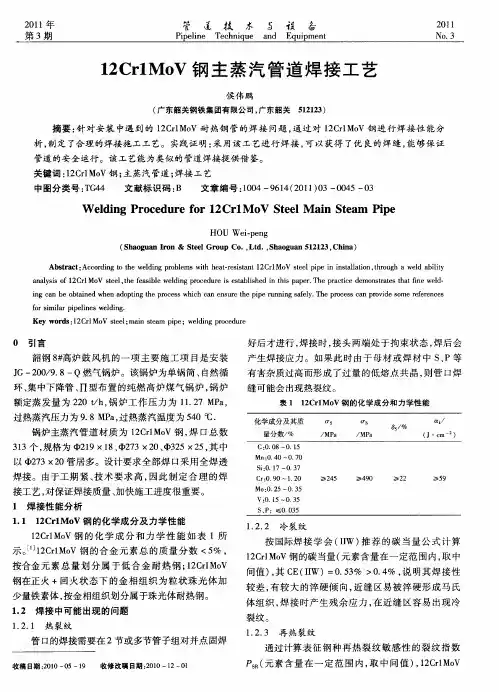

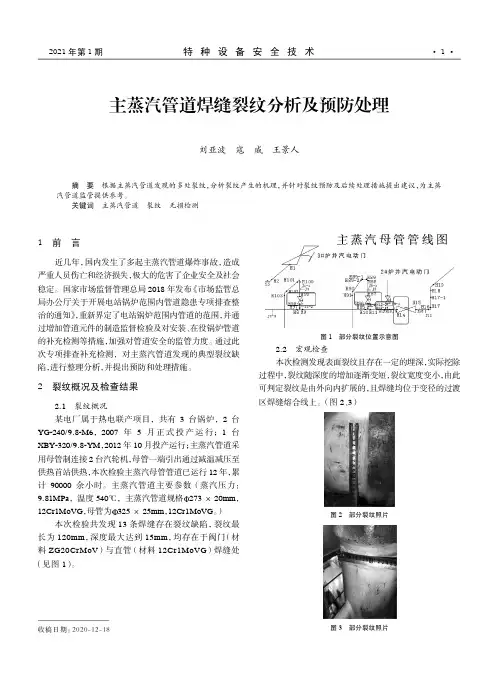

2021年第 1期 特 种 设 备 安 全 技 术 · 1·主蒸汽管道焊缝裂纹分析及预防处理刘亚波 寇 威 王景人摘 要根据主蒸汽管道发现的多处裂纹， 分析裂纹产生的机理， 并针对裂纹预防及后续处理措施提出建议， 为主蒸汽管道监管提供参考。

关键词主蒸汽管道 裂纹 无损检测1 前 言近几年， 国内发生了多起主蒸汽管道爆炸事故， 造成 严重人员伤亡和经济损失， 极大的危害了企业安全及社会 稳定。

国家市场监督管理总局2018年发布《市场监管总 局办公厅关于开展电站锅炉范围内管道隐患专项排查整 治的通知》 ， 重新界定了电站锅炉范围内管道的范围， 并通 过增加管道元件的制造监督检验及对安装、 在役锅炉管道 的补充检测等措施， 加强对管道安全的监管力度。

通过此 次专项排查补充检测，对主蒸汽管道发现的典型裂纹缺 陷， 进行整理分析， 并提出预防和处理措施。

2 裂纹概况及检查结果2.1裂纹概况某电厂属于热电联产项目，共有 3台锅炉，2台 YG-240/9.8-M6，2007年 5月正式投产运行；1台 XBY-320/9.8-YM， 2012年10月投产运行； 主蒸汽管道采 用母管制连接2台汽轮机， 母管一端引出通过减温减压至 供热首站供热， 本次检验主蒸汽母管管道已运行12年， 累 计 90000余小时。

主蒸汽管道主要参数（蒸汽压力： 9.81MPa，温度540℃，主蒸汽管道规格 273×20mm， 12Cr1MoVG， 母管为 325×25mm， 12Cr1MoVG。

） 本次检验共发现 13 条焊缝存在裂纹缺陷， 裂纹最 长为 120mm， 深度最大达到 15mm， 均存在于阀门 （材 料 ZG20CrMoV）与直管（材料 12Cr1MoVG）焊缝处 （见图 1）。

图 1 部分裂纹位置示意图2.2宏观检查本次检测发现表面裂纹且存在一定的埋深， 实际挖除 过程中， 裂纹随深度的增加逐渐变短， 裂纹宽度变小， 由此 可判定裂纹是由外向内扩展的， 且焊缝均位于变径的过渡 区焊缝熔合线上。
