楼宇供配电及照明系统综合实训装置

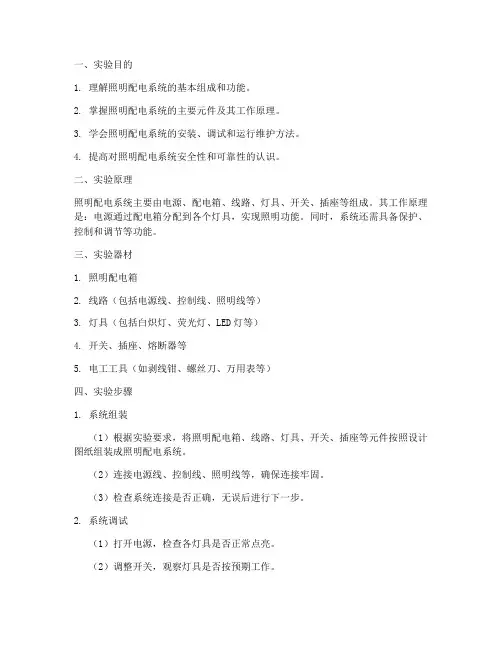

一、实验目的1. 理解照明配电系统的基本组成和功能。

2. 掌握照明配电系统的主要元件及其工作原理。

3. 学会照明配电系统的安装、调试和运行维护方法。

4. 提高对照明配电系统安全性和可靠性的认识。

二、实验原理照明配电系统主要由电源、配电箱、线路、灯具、开关、插座等组成。

其工作原理是：电源通过配电箱分配到各个灯具，实现照明功能。

同时，系统还需具备保护、控制和调节等功能。

三、实验器材1. 照明配电箱2. 线路（包括电源线、控制线、照明线等）3. 灯具（包括白炽灯、荧光灯、LED灯等）4. 开关、插座、熔断器等5. 电工工具（如剥线钳、螺丝刀、万用表等）四、实验步骤1. 系统组装（1）根据实验要求，将照明配电箱、线路、灯具、开关、插座等元件按照设计图纸组装成照明配电系统。

（2）连接电源线、控制线、照明线等，确保连接牢固。

（3）检查系统连接是否正确，无误后进行下一步。

2. 系统调试（1）打开电源，检查各灯具是否正常点亮。

（2）调整开关，观察灯具是否按预期工作。

（3）检查线路是否存在漏电、短路等现象。

3. 系统运行（1）系统运行过程中，观察灯具亮度、稳定性等指标。

（2）检查线路、开关、插座等元件是否正常工作。

（3）记录实验数据，如系统功耗、电压、电流等。

4. 系统维护（1）定期检查线路、灯具、开关、插座等元件，确保其正常工作。

（2）发现故障及时排除，避免事故发生。

（3）记录维护情况，为后续实验提供参考。

五、实验结果与分析1. 系统功耗实验中，照明配电系统功耗约为XXW。

根据实验数据，可计算系统效率、功率因数等指标。

2. 电压、电流实验中，系统电压稳定在XXV，电流约为XXA。

通过电压、电流测试，可了解系统工作状态。

3. 灯具亮度实验中，各灯具亮度符合设计要求。

通过调整开关，可实现对灯具亮度的控制。

4. 系统可靠性实验过程中，系统运行稳定，未出现故障。

说明系统具有较高的可靠性。

六、实验总结本次实验，我们成功地组装、调试和运行了一个照明配电系统。

维修电工电气控制及仪表照明电路综合实训考核装置维修电工电气控制及仪表照明电路综合实训考核装置电工是一个非常重要的职业，他们负责电气设备的安装、维修和调试等工作，其中包括电气控制、仪表照明等方面的知识和技能。

为了对电工的能力进行评估，需要有一套综合实训考核装置。

综合实训考核装置主要由电气控制系统和仪表灯光系统组成。

电气控制系统包括供电系统、电气控制器、电机控制器和开关控制器等，用于模拟电气控制工作场景。

仪表灯光系统包括各种仪表和照明设备，用于测试电工的仪表调试和照明装置安装等技能。

在实训考核装置中，可以设置多个实训场景，模拟各种不同的电气控制和仪表照明工作情况。

例如，可以设置一个工业生产线的场景，要求学员使用电气控制系统将各种设备连接起来，并通过仪表灯光系统显示出生产线的工作状态。

在这个场景中，学员需要掌握电气控制系统的原理和操作方法，能够根据工艺要求调整设备的工作参数，并能够解决电气控制系统中的故障问题。

另外，还可以设置一个建筑照明场景，要求学员安装和调试各种照明设备，如灯具、开关、插座等，并使用仪表灯光系统进行调试和测试。

在这个场景中，学员需要了解不同类型的照明设备的安装方法和调试步骤，掌握调试仪表的使用方法，能够根据建筑环境和用户要求进行灯光调试，并解决照明设备安装和调试中可能遇到的问题。

为了提高实训考核装置的实用性和可靠性，可以使用现代化的电气控制器和仪表灯光设备，并配备相应的软件和监控系统。

通过软件可以实时监控学员的实训情况，记录学员的操作过程和结果，并自动生成实训评估报告。

监控系统可以监测电气控制系统和仪表灯光系统的工作状态，及时发现和修复故障，确保实训考核装置的正常运行。

对于学员来说，综合实训考核装置是一个非常有价值的学习工具。

通过实际操作和模拟演练，学员可以更加深入地了解电气控制和仪表照明的原理和方法，增强实践能力和问题解决能力。

同时，实训考核装置也可以帮助学员熟悉各种电气控制和仪表照明设备的使用和维护方法，提高工作效率和安全性。

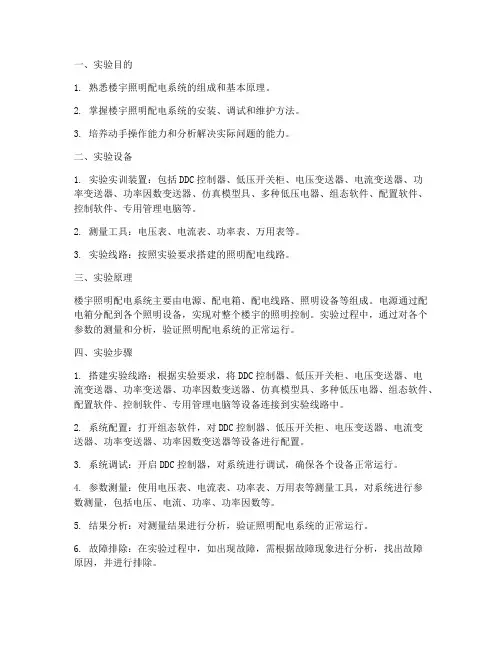

一、实验目的1. 熟悉楼宇照明配电系统的组成和基本原理。

2. 掌握楼宇照明配电系统的安装、调试和维护方法。

3. 培养动手操作能力和分析解决实际问题的能力。

二、实验设备1. 实验实训装置：包括DDC控制器、低压开关柜、电压变送器、电流变送器、功率变送器、功率因数变送器、仿真模型具、多种低压电器、组态软件、配置软件、控制软件、专用管理电脑等。

2. 测量工具：电压表、电流表、功率表、万用表等。

3. 实验线路：按照实验要求搭建的照明配电线路。

三、实验原理楼宇照明配电系统主要由电源、配电箱、配电线路、照明设备等组成。

电源通过配电箱分配到各个照明设备，实现对整个楼宇的照明控制。

实验过程中，通过对各个参数的测量和分析，验证照明配电系统的正常运行。

四、实验步骤1. 搭建实验线路：根据实验要求，将DDC控制器、低压开关柜、电压变送器、电流变送器、功率变送器、功率因数变送器、仿真模型具、多种低压电器、组态软件、配置软件、控制软件、专用管理电脑等设备连接到实验线路中。

2. 系统配置：打开组态软件，对DDC控制器、低压开关柜、电压变送器、电流变送器、功率变送器、功率因数变送器等设备进行配置。

3. 系统调试：开启DDC控制器，对系统进行调试，确保各个设备正常运行。

4. 参数测量：使用电压表、电流表、功率表、万用表等测量工具，对系统进行参数测量，包括电压、电流、功率、功率因数等。

5. 结果分析：对测量结果进行分析，验证照明配电系统的正常运行。

6. 故障排除：在实验过程中，如出现故障，需根据故障现象进行分析，找出故障原因，并进行排除。

五、实验结果与分析1. 电压测量：实验过程中，对各个照明设备处的电压进行测量，结果显示电压稳定在额定电压范围内。

2. 电流测量：对各个照明设备处的电流进行测量，结果显示电流在额定电流范围内。

3. 功率测量：对各个照明设备处的功率进行测量，结果显示功率在额定功率范围内。

4. 功率因数测量：对各个照明设备处的功率因数进行测量，结果显示功率因数在合理范围内。

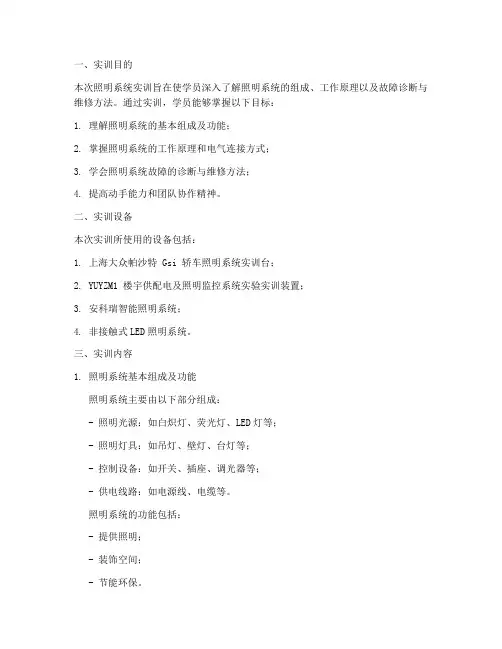

一、实训目的本次照明系统实训旨在使学员深入了解照明系统的组成、工作原理以及故障诊断与维修方法。

通过实训，学员能够掌握以下目标：1. 理解照明系统的基本组成及功能；2. 掌握照明系统的工作原理和电气连接方式；3. 学会照明系统故障的诊断与维修方法；4. 提高动手能力和团队协作精神。

二、实训设备本次实训所使用的设备包括：1. 上海大众帕沙特 Gsi 轿车照明系统实训台；2. YUYZM1 楼宇供配电及照明监控系统实验实训装置；3. 安科瑞智能照明系统；4. 非接触式LED照明系统。

三、实训内容1. 照明系统基本组成及功能照明系统主要由以下部分组成：- 照明光源：如白炽灯、荧光灯、LED灯等；- 照明灯具：如吊灯、壁灯、台灯等；- 控制设备：如开关、插座、调光器等；- 供电线路：如电源线、电缆等。

照明系统的功能包括：- 提供照明；- 装饰空间；- 节能环保。

2. 照明系统工作原理及电气连接方式照明系统的工作原理如下：- 供电线路将电能传输到照明设备；- 照明设备将电能转化为光能，产生照明效果；- 控制设备对照明设备进行控制，如开关、调光等。

电气连接方式主要有以下几种：- 单相供电：适用于家庭、办公室等小型照明系统；- 三相供电：适用于大型照明系统，如工厂、商场等； - 并联连接：适用于多个照明设备同时工作的情况；- 串联连接：适用于个别照明设备需要独立控制的情况。

3. 照明系统故障诊断与维修方法照明系统故障主要包括以下几种：- 照明设备损坏；- 控制设备故障；- 供电线路故障。

诊断与维修方法如下：- 检查照明设备是否损坏，如灯泡、灯具等；- 检查控制设备是否正常工作，如开关、插座等；- 检查供电线路是否完好，如电源线、电缆等。

4. 实训操作本次实训主要进行以下操作：- 照明系统安装与调试；- 照明系统故障诊断与维修；- 智能照明系统操作。

学员在实训过程中，按照指导老师的讲解，完成各项操作任务，掌握了照明系统的基本知识和技能。

建筑供配电与照明实训报告
一、实训目的
建筑供配电与照明实训旨在让学生掌握建筑电气系统的基本知识和实践操作技能，提高其对电气安全的认识，培养其实践创新能力和团队合作精神。

二、实训设备
本次实训采用了建筑供配电与照明实验箱，实验箱包括主开关、配电箱、电动机、照明灯具、电动机启动控制装置等，可以模拟建筑供配电与照明系统的各种情况，并进行实验调试。

三、实训内容
1. 安全操作规程：实训前要求学生仔细阅读并掌握安全操作规程，了解电气安全知识，确保实训过程中不发生安全事故。

2. 电动机启动控制：做好电动机启动控制，包括三相异步电动机的正反转调试，定位控制，PLC控制等。

3. 照明控制：学生通过实验箱调试照明控制电路，了解不同电路连接方式对灯具亮度的影响，并掌握常用照明控制方式的使用方法。

4. 低压配电：实训包括低压线路的布线、开关、插座、接头等调试，了解低压线路的安装、维护、防护等知识。

5. 电力系统设计：根据给定的建筑平面图和电气原理图，进行电力系统的设计和计算，包括用电负荷、线路容量、开关电路等。

四、实训心得
通过本次实训，我掌握了建筑供配电与照明系统的基本知识和操作技能，了解了电气安全知识，增强了我对电气运行的认识和了解。

同时，我还学习了工程设计的方法和流程，加深了我对电力工程设计的理解。

我认为，在实践中掌握理论知识是非常必要的，建筑供配电与照明实验箱的使用，使我更好地理解了教科书中的理论内容，这样可以更加深入地理解，提高理论水平。

建议学生每年都要进行一次实践操作，在不断的学习中提高自己。

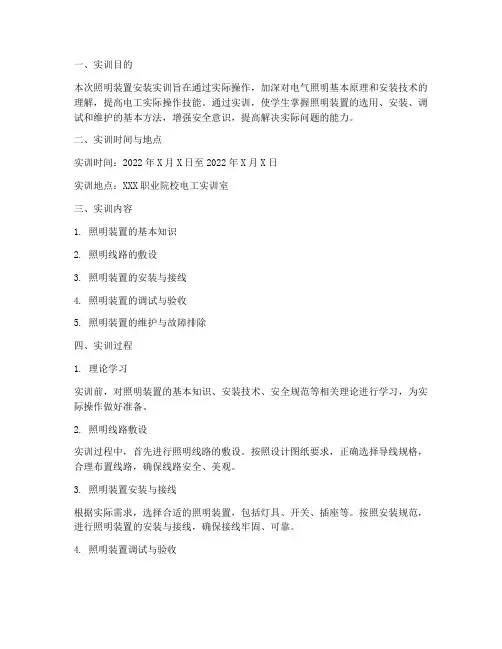

一、实训目的本次照明装置安装实训旨在通过实际操作，加深对电气照明基本原理和安装技术的理解，提高电工实际操作技能。

通过实训，使学生掌握照明装置的选用、安装、调试和维护的基本方法，增强安全意识，提高解决实际问题的能力。

二、实训时间与地点实训时间：2022年X月X日至2022年X月X日实训地点：XXX职业院校电工实训室三、实训内容1. 照明装置的基本知识2. 照明线路的敷设3. 照明装置的安装与接线4. 照明装置的调试与验收5. 照明装置的维护与故障排除四、实训过程1. 理论学习实训前，对照明装置的基本知识、安装技术、安全规范等相关理论进行学习，为实际操作做好准备。

2. 照明线路敷设实训过程中，首先进行照明线路的敷设。

按照设计图纸要求，正确选择导线规格，合理布置线路，确保线路安全、美观。

3. 照明装置安装与接线根据实际需求，选择合适的照明装置，包括灯具、开关、插座等。

按照安装规范，进行照明装置的安装与接线，确保接线牢固、可靠。

4. 照明装置调试与验收安装完成后，对照明装置进行调试，确保其正常工作。

同时，进行验收，检查安装质量是否符合要求。

5. 照明装置维护与故障排除实训过程中，学习照明装置的日常维护和故障排除方法，提高实际操作能力。

五、实训成果1. 熟悉照明装置的基本知识，掌握照明线路的敷设、安装与接线技术。

2. 具备照明装置调试与验收的能力，能够确保照明装置的正常工作。

3. 掌握照明装置的维护与故障排除方法，提高实际操作技能。

4. 增强安全意识，提高对电气安全事故的预防和处理能力。

六、实训心得1. 实训过程中，我深刻认识到理论知识与实践操作相结合的重要性。

只有将所学知识应用于实际操作，才能真正提高自己的技能水平。

2. 在实训过程中，我学会了与同学合作，共同解决问题。

这使我明白了团队协作的重要性。

3. 实训过程中，我严格遵守安全规范，确保自身和他人的安全。

这使我认识到安全意识的重要性。

通过本次照明装置安装实训，我收获颇丰。

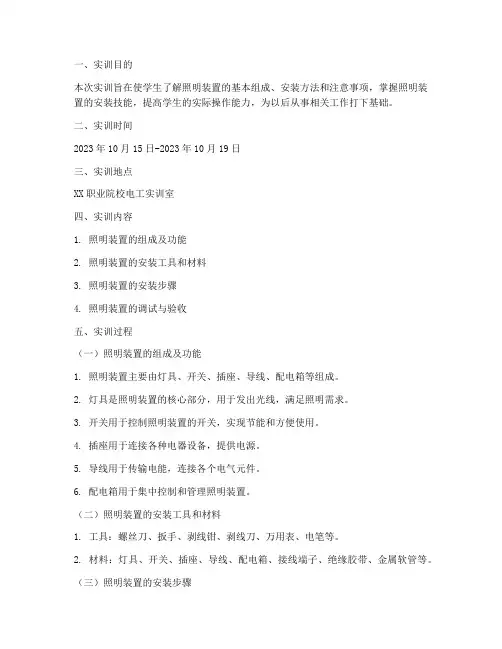

一、实训目的本次实训旨在使学生了解照明装置的基本组成、安装方法和注意事项，掌握照明装置的安装技能，提高学生的实际操作能力，为以后从事相关工作打下基础。

二、实训时间2023年10月15日-2023年10月19日三、实训地点XX职业院校电工实训室四、实训内容1. 照明装置的组成及功能2. 照明装置的安装工具和材料3. 照明装置的安装步骤4. 照明装置的调试与验收五、实训过程（一）照明装置的组成及功能1. 照明装置主要由灯具、开关、插座、导线、配电箱等组成。

2. 灯具是照明装置的核心部分，用于发出光线，满足照明需求。

3. 开关用于控制照明装置的开关，实现节能和方便使用。

4. 插座用于连接各种电器设备，提供电源。

5. 导线用于传输电能，连接各个电气元件。

6. 配电箱用于集中控制和管理照明装置。

（二）照明装置的安装工具和材料1. 工具：螺丝刀、扳手、剥线钳、剥线刀、万用表、电笔等。

2. 材料：灯具、开关、插座、导线、配电箱、接线端子、绝缘胶带、金属软管等。

（三）照明装置的安装步骤1. 根据设计图纸，确定照明装置的安装位置和方式。

2. 检查工具和材料是否齐全，并准备好施工场所。

3. 安装配电箱：将配电箱固定在墙面上，连接电源线，确保配电箱接地良好。

4. 安装导线：根据设计图纸，敷设导线，连接各个电气元件。

5. 安装灯具：将灯具固定在墙面上或天花板上，确保灯具安装牢固。

6. 安装开关和插座：将开关和插座固定在墙面上，确保安装牢固，并连接好导线。

7. 调试与验收：检查照明装置的运行情况，确保照明效果良好，符合设计要求。

（四）实训成果1. 成功安装了一组照明装置，包括灯具、开关、插座和导线等。

2. 照明装置运行稳定，照明效果良好。

3. 掌握了照明装置的安装方法和注意事项。

六、实训总结1. 通过本次实训，加深了对照明装置组成和功能的理解。

2. 提高了实际操作能力，掌握了照明装置的安装方法和技巧。

3. 增强了安全意识，了解了安全操作规程。

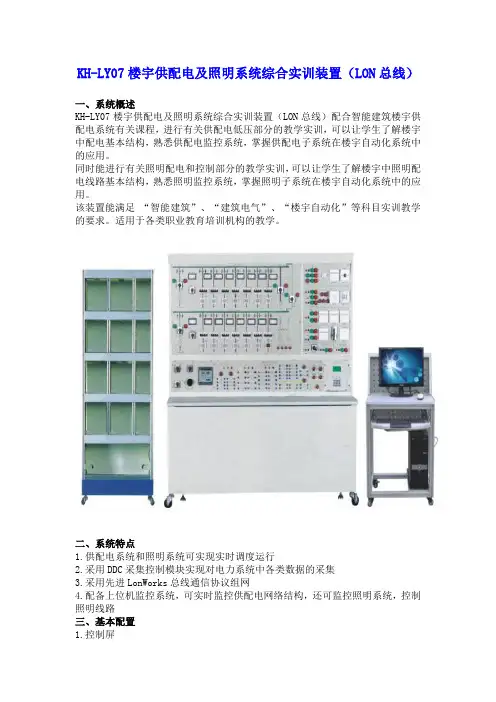

KH-LY07楼宇供配电及照明系统综合实训装置（LON总线）一、系统概述KH-LY07楼宇供配电及照明系统综合实训装置（LON总线）配合智能建筑楼宇供配电系统有关课程，进行有关供配电低压部分的教学实训，可以让学生了解楼宇中配电基本结构，熟悉供配电监控系统，掌握供配电子系统在楼宇自动化系统中的应用。

同时能进行有关照明配电和控制部分的教学实训，可以让学生了解楼宇中照明配电线路基本结构，熟悉照明监控系统，掌握照明子系统在楼宇自动化系统中的应用。

该装置能满足“智能建筑”、“建筑电气”、“楼宇自动化”等科目实训教学的要求。

适用于各类职业教育培训机构的教学。

二、系统特点1.供配电系统和照明系统可实现实时调度运行2.采用DDC采集控制模块实现对电力系统中各类数据的采集3.采用先进LonWorks总线通信协议组网4.配备上位机监控系统，可实时监控供配电网络结构，还可监控照明系统，控制照明线路三、基本配置1.控制屏控制屏由两部分组成：楼宇供配电部分和楼宇照明控制部分楼宇供配电部分由楼宇供配电线路组成，并设置控制电器：微型断路器等，现场设置仪表测量单元，进行电压和电流显示，采用智能电量采集模块完成多种电量的采集：电压、电流功率、电能等，并通过总线完成上位机的各路电量显示。

楼宇照明控制部分由楼宇照明线路组成，并设置照明控制开关，包括传统开关、遥控开关和智能调光装置等。

2.照明演示柜照明演示柜为楼宇照明控制部分的演示对象，属于半实物。

采用分层结构，能模拟楼层整体照明效果，采用半实物模式，分为五层结构，体现多种照明场景。

3.下位机系统下位机系统采用DDC控制器，实现现场数据的采集和开关控制，并可完成供配电线路和照明线路的通断控制，通过LonWorks总线与上位机系统通信。

4.上位机监控系统配备监控系统软件,实现对供配电和照明系统的远程监控,实现断路器的消防联动控制，各线路电量参数的监视。

四、实训项目供配电系统部分：1.仪表设备实训项目（1）常用供配电设备认知与应用（2）电量传感器认知与应用2.线路安装、调试和运行实训（1）智能建筑的供电运行线路组建与操作（2）典型楼层配电运行线路组建与操作（3）供配电系统中运行线路状态的现场监测、抄表和控制3.供配电自动化设备认知和运行控制实训（1）备自投联动运行控制和调试（2）应急电源配电线路运行和联动控制（3）配电线路功率因数补偿运行控制4.供配电系统综合控制运行实训（1）供配电监控系统运行调度（2）与消防自动报警系统的联动控制照明系统部分：1.照明和控制设备认识与应用实训项目(1)常用灯具的认知与应用(2)照度传感器认知与应用(3)动静探测器认知与应用(4)遥控照明控制器认知与应用2.普通照明控制线路安装和调试实训项目(1)照明灯具及普通控制设备的安装和调试控制(2)应急照明设备的控制3.智能照明控制线路安装和调试实训项目(1)时间表控制模式下照明线路组建和控制(2)情景切换控制模式下照明线路组建和控制(3)远程强制控制模式下照明线路组建和控制(4)动态控制模式下照明线路组建和控制4.综合调度控制部分(1)供配电子系统和照明子系统联合监控(2)供配电子系统、照明子系统和其他楼宇子系统联合监控五、技术参数1.输入电源：三相四线～380V±10% 50Hz2.环境温度：+4℃～+40℃3.装置容量：＜5kVA4.安全保护：具有漏电保护。

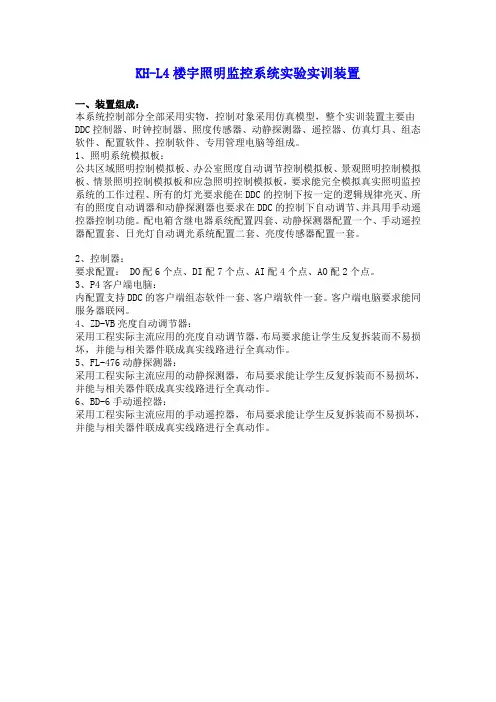

KH-L4楼宇照明监控系统实验实训装置一、装置组成：本系统控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由DDC控制器、时钟控制器、照度传感器、动静探测器、遥控器、仿真灯具、组态软件、配置软件、控制软件、专用管理电脑等组成。

1、照明系统模拟板：公共区域照明控制模拟板、办公室照度自动调节控制模拟板、景观照明控制模拟板、情景照明控制模拟板和应急照明控制模拟板，要求能完全模拟真实照明监控系统的工作过程、所有的灯光要求能在DDC的控制下按一定的逻辑规律亮灭、所有的照度自动调器和动静探测器也要求在DDC的控制下自动调节、并具用手动遥控器控制功能。

配电箱含继电器系统配置四套、动静探测器配置一个、手动遥控器配置套、日光灯自动调光系统配置二套、亮度传感器配置一套。

2、控制器：要求配置： DO配6个点、DI配7个点、AI配4个点、AO配2个点。

3、P4客户端电脑：内配置支持DDC的客户端组态软件一套、客户端软件一套。

客户端电脑要求能同服务器联网。

4、ZD-VB亮度自动调节器：采用工程实际主流应用的亮度自动调节器，布局要求能让学生反复拆装而不易损坏，并能与相关器件联成真实线路进行全真动作。

5、FL-476动静探测器：采用工程实际主流应用的动静探测器，布局要求能让学生反复拆装而不易损坏，并能与相关器件联成真实线路进行全真动作。

6、BD-6手动遥控器：采用工程实际主流应用的手动遥控器，布局要求能让学生反复拆装而不易损坏，并能与相关器件联成真实线路进行全真动作。

二、实训功能：能进行各种灯光照明系统操作演示、直接数字控制器(DDC)的操作与编程、时钟控制的编程与操作、照度自动调节控、动静探测控制制、区域场景控制、手动遥控器控制，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中的其它设备联网进行各种综合实训。

三、实训项目：、时钟控制的编程与操作实训2、照度自动调节控制实训3、动静探测控制实训4、区域场景控制和手动遥控器控制实训5、线路故障的判断与处理6、设备故障的判断与处理7、公共区域照明控制与操作实训8、办公室照度自动调节控制与操作实训9、实景观照明控制与操作实训10、情景照明控制与操作实训11、应急照明控制与操作实训12、手动遥控器控制与操作实训13、设计并安装一个简易应用系统14、设计有关控制点位信息表格15、组态软件设计实训项目16、系统调试实训四、系统技术指标：工作电压：单相三线220V±5% 50Hz整机容量：＜300W外型尺寸：150×70×180cm3安全保护：具有漏电自动保护装置故障设置：具有故障设置系统可扩展，可兼容，LON总线通讯方式输出，8点、IO/DO 输入，11点AI/DI 信号方式；干触点/0-20MA/0-10A/发10K。

供配电实训室方案1. 引言供配电实训室是电气类专业学生进行供配电技术实践培训的重要场所。

为了提供实践和培训的机会，设计和建设一个功能齐全、安全可靠的供配电实训室是必不可少的。

本篇文档将详细介绍供配电实训室的设计方案和必备设备的要求，并对实训室的运行和维护提出建议。

2. 设计方案2.1 实训室布局供配电实训室的设计应尽可能符合实际工作环境，包括合理的空间布局和设备摆放。

实训室应分为以下区域：•实验区：包括供电机柜、配电柜、模拟电路区等。

供电机柜和配电柜应集中布置在实验区，并便于学生观察和操作。

•讲解区：设置投影仪、幕布和座位，以便教师进行课堂讲解和实验指导。

•学生工作区：提供工作台、实验仪器和仪表等，供学生进行实际操作和实验。

2.2 电力设备要求供配电实训室必备的电力设备包括供电机柜、配电柜、电气工具和安全设备。

以下是各类设备的要求：•供电机柜：供电机柜应具备足够的电容量和稳定性，能够满足实训室内各类设备的供电需求。

•配电柜：配电柜应能够合理分配电力资源，确保各个实验区域的电力供应稳定可靠。

•电气工具：包括电动螺丝刀、电动钳子、电动剪刀等常用电动工具，以及各种手持测量工具，如万用表、电流表等。

•安全设备：包括绝缘手套、绝缘靴、电气安全帽、防护眼镜等，确保学生在操作过程中的安全。

3. 实训室运行和维护建议3.1 实训室运行管理为了保证实训室的正常运行，需要制定以下管理措施：•人员管理：指定专门的实训室管理员负责日常管理和维护，确保实训室设备的正常运行。

•设备管理：对所有设备进行编号和清点，制定设备维护计划，并进行定期检查和维修。

•实验安全：制定实验室安全规章制度，要求学生在实训室内操作时必须佩戴个人防护装备，并遵守实验室安全操作规范。

3.2 实训室设备维护为了延长设备寿命和保持良好的工作状态，需采取以下维护措施：•定期保养：根据设备的使用要求和生产商提供的维护手册，制定设备的定期保养计划，并进行维护记录。
