风扇安装施工方案
风扇安装施工方案
一、工艺流程
工艺流程：电锤打孔→埋入胀塞→固定配件螺丝拧紧→安装风扇→废物清运
二、施工操作
1、确定安装位置，弹线标记打孔点位。
2、用合适尺寸的冲击钻头装入电锤，开安装位置打孔，一般为6或8钻头。
3、将打好的孔内灰尘清理，埋入胀塞。
4、将风扇的固定配件用螺丝紧固在安装位置。
5、按照风扇的装配方式安装固定。
6、注意镜子安装过程中全程小心、轻拿轻放，防止磕碰。
7、风扇安装前先将面罩拆下，风扇主体内先进行线路连接，连线后将排风扇主体用螺丝紧固在连接位置上。
将排风扇的出风口与连接软件连接，用喉箍卡住后，用螺丝刀紧固，使连接点牢固成整体性。
将排风扇面罩安装在主体上，使用排风扇自带的卡口连接。
装饰装修电气安装工程工艺流程
装饰装修电气安装工程工艺流程一、电器、开关、插座安装1、施工工艺图安装铁盒→连接导线→面板安装→功能调试→成品保护→检查验收2、工艺操作2.1安装铁盒：①暗开关的铁盒应预埋在墙内，铁盒的外口应与粉刷后的墙面平齐，在连接开关、插座前，应将铁盒内的杂物清除。
如果某些铁盒陷入墙内，应采取在铁盒后面垫补的方法，使安装完毕后的开关插座与墙面平齐；②在导线接头和导线与开关、插座连接前，连接暗埋铁盒的铁管管口，应戴上护口。
2.2连接导线：①开关、插座的连线应有明显的标识，相线用黄绿红色表示，单相负荷开关的二次线，也可专用红色表示，零线用淡蓝色，保护线用黄绿相同色表示等；②盒内导线应有足够的预留长度，在开关、插座上压接的导线，预留长度从墙面算起，不应少于100mm；③如插座与邻近插座的导线需要在盒内分支，应采用导线接应的方法，不应将数根分支线共同压在压线螺丝上，这样容易松动、脱落，造成导电不良、断路或短路；④开关、插座的导线压接螺丝，每支宜压接一根导线，最多不得超过两根导线。
在压接一根导线时，如接线孔径过大，不易压牢，可将导线线芯折回并在一起，再插入孔内，以增加螺丝的压接面积；⑤采用导线压接的方法，导线线芯应按顺时针方向弯环，压接环直径的大小，应以螺丝帽压接牢固为准。
被压接的线芯长度，应不大于圆环周长的3/4.2.3封盖板：①暗装开关、插座等的盖板，应与墙面吻合，横平竖直，所用固定螺丝应尽量采用镀镍或镀锌螺丝；②同一建筑内的开关、插座方向应统一。
开关、插座的位置允许偏差为正负20cm。
并应安装牢固。
在同一房间内，开关板、插座板等的颜色应一致，确保美观。
二、灯具安装1、施工工艺流程：检查灯具→组装灯具→安装灯具→通电试运行→成品保护→检查验收2、技术措施：2.1灯具检查：灯具的型号、规格必须符合设计要求和国家标准的规定。
灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆剥落、灯罩破裂、灯箱歪翘等现象。
所有灯具应有产品合格证。
开关控制面板安装施工工艺流程及质量要求
开关控制面板安装施工工艺流程及质量要求一、施工工艺流程：1.前期准备在进行开关控制面板安装之前，施工人员需要进行一系列准备工作，包括了解安装设计图纸、准备安装所需的材料和工具等。
2.安装位置确定根据设计要求和实际需求，确定开关控制面板的安装位置。
在位置确定之后，施工人员需要使用线材或绳子等工具，将开关控制面板的位置进行标示，以方便后续施工。
3.建立电源引线施工人员需要根据安装设计图纸，将电源引线从电源箱引入开关控制面板的安装位，确保电源引线的安全可靠。
4.固定开关控制面板施工人员根据安装设计图纸，将开关控制面板固定在预定的安装位置上。
在固定过程中，要注意开关控制面板的水平度和垂直度，确保安装稳固。
5.连接接线端子施工人员根据安装设计图纸，将开关控制面板上的接线端子与电源引线进行连接。
在连接过程中，要注意针对不同的接线端子进行正确的接线，以确保电气连接的准确性和稳定性。
6.连接外部设备施工人员根据实际需求，将开关控制面板与外部设备进行连接，如灯具、电机等。
在连接过程中，要注意接线的正确性和牢固性，确保外部设备的正常工作。
7.检查测试施工完成后，施工人员需要对开关控制面板进行检查测试，确保其功能正常。
检查测试内容包括对开关控制面板各个开关的工作状态进行测试，以及对接线的连通性和接地性进行测试等。
8.安装调试如果在检查测试中发现问题，施工人员需要进行相应的调试工作。
调试主要包括对接线接口的松紧程度进行调整，以及对电流电压等参数进行检测和调整等，以确保开关控制面板的正常使用。
9.安装验收在开关控制面板安装调试完成后，需要进行安装验收工作。
验收包括对开关控制面板的外观质量进行检查，以及对功能和性能进行测试，确保安装工作的质量达到设计和规范要求。
二、质量要求：1.外观质量2.功能要求3.安全要求4.耐久性要求5.规范要求通过以上的施工工艺流程及质量要求，可以保证开关控制面板的安装过程符合设计和规范要求，并且有足够的质量保证，确保其功能正常、安全可靠，使用寿命长。
线路敷设、开关、插座、灯具等电气安装工程施工工艺
线路敷设、开关、插座、灯具等电气安装工程施工工艺1、管槽敷设主要工作内容：根据施工图纸及现场测量,将使用材料按规格切割、打磨、套丝、煨弯等，管线吊筋的制作埋设，墙面线管的剔槽，线槽、线管的敷设,地线跨接等。
施工方法：金属管进场检查,测量镀锌管的壁厚,管径，要符合国标。
金属管内部处理打毛刺，以防穿线时破坏导线绝缘，根据设计图纸切割成一定长度,管口处理毛刺、套丝。
在吊杆上安装电线管的卡子和电线管,并与接线盒牢固固定，金属管加工部分刷防锈漆，管口加装塑料护口，管线安装要保证吊顶内金属软管的长度不超过1.5米，管路煨弯时，应采用专用煨管器，弯曲半径不小于管外径的6倍。
管路连接采用坚固式连接，管口应挫平，接头应牢固、紧密，管口应对齐，管路入箱盒时应加根母，开孔应齐整，其孔径应与管外径相符，并要求一管一孔，不得开长孔，铁制配电箱严禁用电气焊开孔，管子入箱盒时管口应齐整，不得大于3mm。
吊顶里的管路应按明配管路做法，横平竖直排列整齐，吊架上的管卡应牢固平整，其固定点与箱盒边缘的距离为200-300mm，管路中间吊点距离应符合规范规定。
管路通过伸缩缝，必须做好伸缩处理。
沿地面敷设的管路，配管后管口均需封闭，以防施工用水及其它物品掉入。
电气支路管线采用紧固式连接，顶丝应拧紧，保证不松动,连接牢固。
使用弯管器时，移动要适度，不得用力过猛,避免出现煨弯处凹扁度过大，或弯曲半径不够，造成穿线困难。
灯具、插座的支路管线布置合理，不得破坏结构。
管口不平齐的应挫平，打掉毛刺后再配管。
电气管线敷设在通风及水专业管道下方与热水管平行，最小间距应大于200mm，交叉最小间距大于100mm，与通风及上下水管道平行最小间距应大于100mm，交叉间距应大于50mm。
各吊架焊接牢固无变形，做好防腐处理，各横撑间的垂直净距与设计偏差不应大于5mm。
2、管内穿线1、主要工作内容根据设计图纸，明确设计意图，准确敷设导线根数，避免返工现象，在穿线过程中注意保护电线受损伤，接线确保符合工艺规定,保证安全可靠。
住宅楼开关、插座、风扇安装工程技术交底
住宅楼开关、插座、风扇安装工程技术交底住宅楼开关、插座、风扇安装工程技术交底提要：照明开关插座、风扇安装:吊扇的吊钩预埋完成:电线绝缘测试应合格，顶棚和墙面的喷浆、油漆或壁纸等应基本完成，才能安装开关、插座和风扇更多内容通告住宅楼开关、插座、风扇安装工程技术交底一.工程名称:二.分部工程:电气三.分项工程名称:开关、插座、风扇安装工程四.交底内容:1、所用材料应符合设计要求和规范规定，并应按规定取样试验，合格后方可使用。
2、开关、插座、接线盒和风扇及其附件应符合下列规定:查验合格证，防爆产品有防爆标志和防爆合格证号，实行安全认证制度的产品有安全认证标志。
外观检查:开关、插座的面板及接线盒盒体完整、无碎裂、零件齐全，风扇无损坏，涂层完整，调速器等附件适配。
对开关、插座的电气和机械性能进行现场抽样检测。
检测规定如下:1)不同极性带电部件间的电气间隙和爬电距离不小于3mm。
2)绝缘电阻值不小于5mΩ;3)用自攻锁紧螺钉或自切螺钉安装的，螺钉与软塑固定件旋合长度不小于8mm，软塑固定件在经受10次拧紧退出试验后，无松动或掉渣，螺钉及螺纹无损坏现象;4)金属间相旋合的螺钉螺母，拧紧后完全退出，反复5次仍能正常使用。
对开关、插座、接线盒及其面板等塑料绝缘材料阻烯性能有异议时，按批抽样送有资质的试验室检测。
照明开关插座、风扇安装:吊扇的吊钩预埋完成:电线绝缘测试应合格，顶棚和墙面的喷浆、油漆或壁纸等应基本完成，才能安装开关、插座和风扇。
3、插座接线应符合下列规定:单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接:单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接;单相三孔、三相四孔及三相五孔插座的接地或接零线接在上孔。
插座的接地端子不与需线端子连接。
同一场所的三相插座，接线的相序一致。
接地或接零线在插座间不串联连接。
当不采用安全型插座时，托儿所、幼儿园及小学等儿童活动场所安装高度不小于;暗装的插座面板紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤，装饰帽齐全;车间及试验室的插座安装高度距地面不小于;特殊场所暗装的插座不小于;同一室内插座安装高度一致;地插座面板与地面齐平或紧贴地面，盖板固定牢固，密封良好。
开关、插座、风扇安装施工工艺.doc

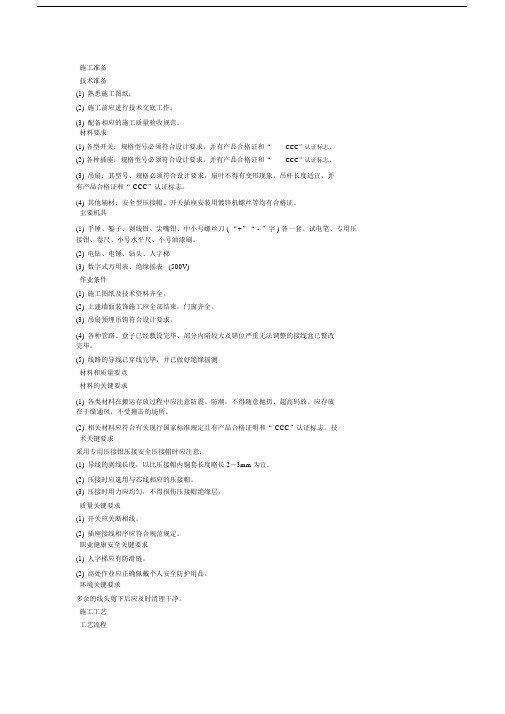

施工准备技术准备(1)熟悉施工图纸；(2)施工前应进行技术交底工作；(3)配备相应的施工质量验收规范。
材料要求(1) 各型开关：规格型号必须符合设计要求，并有产品合格证和“CCC”认证标志。
(2) 各种插座：规格型号必须符合设计要求，并有产品合格证和“CCC”认证标志。
(3)吊扇：其型号、规格必须符合设计要求，扇叶不得有变形现象，吊杆长度适宜，并有产品合格证和“ CCC”认证标志。
(4)其他辅材：安全型压接帽、开关插座安装用镀锌机螺丝等均有合格证。
主要机具(1)手锤、錾子、剥线钳、尖嘴钳、中小号螺丝刀 ( “+”“ - ”字 ) 各一套、试电笔、专用压接钳、卷尺、小号水平尺、小号油漆刷。
(2)电钻、电锤、钻头、人字梯(3)数字式万用表、绝缘摇表 (500V)作业条件(1)施工图纸及技术资料齐全。
(2)土建墙面装饰施工应全部结束，门窗齐全。
(3)吊扇预埋吊钩符合设计要求。
(4)各种管路、盒子已经敷设完毕、部分内陷较大及错位严重无法调整的接线盒已整改完毕。
(5)线路的导线已穿线完毕，并已做好绝缘摇测材料和质量要点材料的关键要求(1)各类材料在搬运存放过程中应注意防震、防潮，不得随意抛扔、超高码放。
应存放在于燥通风，不受撞击的场所。
(2)相关材料应符合有关现行国家标准规定且有产品合格证明和“ CCC”认证标志。
技术关键要求采用专用压接钳压接安全压接帽时应注意：(1)导线的剥线长度，以比压接帽内铜套长度略长2～3mm 为宜。
(2)压接时应选用与芯线相应的压接帽。
(3)压接时用力应均匀，不得损伤压接帽绝缘层。
质量关键要求(1)开关应关断相线。
(2)插座接线相序应符合规范规定。
职业健康安全关键要求(1)人字梯应有防滑链。
(2)高处作业应正确佩戴个人安全防护用品。
环境关键要求多余的线头剪下后应及时清理干净。
施工工艺工艺流程操作工艺（1）接线盒检查清理用錾子轻轻地将盒子内残留的水泥、灰块等杂物剔除，用小号油漆刷将接线盒内杂物清理干净。
开关、插座、风扇安装施工技术交底
(2)壁扇防护罩扣紧，固定可靠，当运转时扇叶和防护罩无明显颤动和异常声响。
(3)壁扇下侧边缘距地面高度不小于1.8m；
(4)涂层完整，表面无划痕、无污染，防护罩无变形
7、安装完成后应按规定做检查，试验并应签证齐全。
交底单位
接收单位
交底人
接收人
(3)对开关、插座的电气和机械性能进行现场抽样检测。检测规定如下：
1)不同极性带电部件间的电气间隙和爬电距离不小于3mm。
2)绝缘电阻值不小于5MΩ；
3)用自攻锁紧螺钉或自切螺钉安装的，螺钉与软塑固定件旋合长度不小于8mm，软塑固定件在经受10次拧紧退出试验后，无松动或掉渣，螺钉及螺纹无损坏现象；
4)金属间相旋合的螺钉螺母，拧紧后完全退出，反复5次仍能正常使用。
(2)单相三孔、三相四孔及三相五孔插座的接地(PE)或接零(PEN)线接在上孔。插座的接地端子不与需线端子连接。同一场所的三相插座，接线的相序一致。
(3)接地(PE)或接零(PEN)线在插座间不串联连接。
(4)当不采用安全型插座时，托儿所、幼儿园及小学等儿童活动场所安装高度不小于1.8m；
(5)暗装的插座面板紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤，装饰帽齐全；
(2)相线经开关控制；民用住宅无软线引至床边的床头开关。
(3)开关安装位置便于操作，开关边缘距门框边缘的距离0.15~0.2m，开关距地面高度1.3m；接线开关距地面高度2-3m，层高小于3m时，拉线开关距顶板不小于100mm，拉线出口垂直向下；
(4)相同型呈并列安装在同一室内开关安装高度一致，且控制有序不错位。并列安装的拉线开关的相邻间距不小于20mm；
(5)暗装的开关面板应紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤，装饰帽齐全。
(3)壁扇下侧边缘距地面高度不小于1.8m；
(4)涂层完整，表面无划痕、无污染，防护罩无变形
7、安装完成后应按规定做检查，试验并应签证齐全。
交底单位
接收单位
交底人
接收人
(3)对开关、插座的电气和机械性能进行现场抽样检测。检测规定如下：
1)不同极性带电部件间的电气间隙和爬电距离不小于3mm。
2)绝缘电阻值不小于5MΩ；
3)用自攻锁紧螺钉或自切螺钉安装的，螺钉与软塑固定件旋合长度不小于8mm，软塑固定件在经受10次拧紧退出试验后，无松动或掉渣，螺钉及螺纹无损坏现象；
4)金属间相旋合的螺钉螺母，拧紧后完全退出，反复5次仍能正常使用。
(2)单相三孔、三相四孔及三相五孔插座的接地(PE)或接零(PEN)线接在上孔。插座的接地端子不与需线端子连接。同一场所的三相插座，接线的相序一致。
(3)接地(PE)或接零(PEN)线在插座间不串联连接。
(4)当不采用安全型插座时，托儿所、幼儿园及小学等儿童活动场所安装高度不小于1.8m；
(5)暗装的插座面板紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤，装饰帽齐全；
(2)相线经开关控制；民用住宅无软线引至床边的床头开关。
(3)开关安装位置便于操作，开关边缘距门框边缘的距离0.15~0.2m，开关距地面高度1.3m；接线开关距地面高度2-3m，层高小于3m时，拉线开关距顶板不小于100mm，拉线出口垂直向下；
(4)相同型呈并列安装在同一室内开关安装高度一致，且控制有序不错位。并列安装的拉线开关的相邻间距不小于20mm；
(5)暗装的开关面板应紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤，装饰帽齐全。
电器、开关、插座安装施工工艺
2.1电器、开关、插座安装施工工艺
灯具、开关、插座盒安装应做到位置正确。施工时不得损坏墙面，在墙面装修后再装箱盖、面板。
灯具、开关、插座中的相线、零线、PE线都严禁串接连接，PE保护线的颜色应为黄绿色，零线颜色为浅蓝色，相线宜为红色，三色不得混用，送货应按材料分折要求送。导线连接：多股铜芯导线应用同规格的铜接头压接或做成羊眼圈后搪锡，单股铜芯线可采用安全型压接帽压接或搪锡，导线搪锡部位应均匀、饱满、光滑、不损伤导线的绝缘层，导线连接除灯具外不得使用磁房间内进行分路，方法同第三点。
（3）、校插座箱相位前准备工作：拖临时电源线，用一只白炽灯泡测试相位，动力插座应串接两只灯泡来进行测试。
灯具、开关、插座、配电箱等安装前必须擦拭清洁，吊灯或吸顶灯，成排灯具的中心误差必须符合规范要求，安装牢固平整。嵌装灯具必须与土建装饰密切配合，开好孔洞。灯具应安装整齐，不漏光，开关、插座安装时一定要紧贴墙面，平整、不许歪斜。
通电调试：
（1）、通电校灯前准备工作：用500V兆欧表进行线路绝缘测试并做好记录，任何一个回路不得少于0.5M应及时做好记录，并检查回路，直至正常，再能送电。
灯具、开关、插座盒安装应做到位置正确。施工时不得损坏墙面，在墙面装修后再装箱盖、面板。
灯具、开关、插座中的相线、零线、PE线都严禁串接连接，PE保护线的颜色应为黄绿色，零线颜色为浅蓝色，相线宜为红色，三色不得混用，送货应按材料分折要求送。导线连接：多股铜芯导线应用同规格的铜接头压接或做成羊眼圈后搪锡，单股铜芯线可采用安全型压接帽压接或搪锡，导线搪锡部位应均匀、饱满、光滑、不损伤导线的绝缘层，导线连接除灯具外不得使用磁房间内进行分路，方法同第三点。
（3）、校插座箱相位前准备工作：拖临时电源线，用一只白炽灯泡测试相位，动力插座应串接两只灯泡来进行测试。
灯具、开关、插座、配电箱等安装前必须擦拭清洁，吊灯或吸顶灯，成排灯具的中心误差必须符合规范要求，安装牢固平整。嵌装灯具必须与土建装饰密切配合，开好孔洞。灯具应安装整齐，不漏光，开关、插座安装时一定要紧贴墙面，平整、不许歪斜。
通电调试：
（1）、通电校灯前准备工作：用500V兆欧表进行线路绝缘测试并做好记录，任何一个回路不得少于0.5M应及时做好记录，并检查回路，直至正常，再能送电。
风扇安装工程施工方案范文
一、工程概况本工程为XX地区某建筑物室内风扇安装工程。
工程内容包括：吊扇、壁扇、落地扇的安装，以及相关电气线路的布设。
工程地点：XX地区XX建筑物。
工程期限：预计30天完成。
二、施工准备1. 技术准备：熟悉设计图纸，了解工程要求，组织施工人员进行技术交底，明确施工工艺和操作规范。
2. 材料准备：准备吊扇、壁扇、落地扇等安装所需材料，如：膨胀螺丝、螺母、垫圈、接线端子、绝缘胶带等。
3. 工具准备：准备电钻、扳手、螺丝刀、切割机、绝缘胶带等施工工具。
4. 人员准备：组织施工队伍，明确各工种人员职责，确保施工顺利进行。
三、施工工艺1. 吊扇安装（1）测量定位：根据设计图纸，确定吊扇安装位置，并做好标记。
（2）打孔固定：使用电钻在墙面上打孔，插入膨胀螺丝，将吊扇底座固定。
（3）连接线路：将吊扇电源线与室内电源线连接，确保连接牢固，做好绝缘处理。
（4）安装吊扇：将吊扇吊装到固定位置，调整吊扇角度，使其符合设计要求。
2. 壁扇安装（1）测量定位：根据设计图纸，确定壁扇安装位置，并做好标记。
（2）打孔固定：使用电钻在墙面上打孔，插入膨胀螺丝，将壁扇底座固定。
（3）连接线路：将壁扇电源线与室内电源线连接，确保连接牢固，做好绝缘处理。
（4）安装壁扇：将壁扇安装到固定位置，调整壁扇角度，使其符合设计要求。
3. 落地扇安装（1）测量定位：根据设计图纸，确定落地扇安装位置，并做好标记。
（2）组装落地扇：将落地扇各部件组装好，确保连接牢固。
（3）连接线路：将落地扇电源线与室内电源线连接，确保连接牢固，做好绝缘处理。
（4）安装落地扇：将落地扇放置在固定位置，调整落地扇角度，使其符合设计要求。
四、质量控制1. 施工过程中，严格按照施工工艺和操作规范进行，确保安装质量。
2. 材料选用符合国家相关标准，确保材料质量。
3. 电气线路连接牢固，做好绝缘处理，确保用电安全。
4. 施工完毕后，进行自检、互检，确保工程质量。
五、安全文明施工1. 施工现场设置安全警示标志，确保施工安全。
风扇开关安装方法
风扇开关安装方法
嘿，朋友们！今天咱来聊聊风扇开关安装方法，这可真是个有趣又实用的事儿呢！
首先，咱得准备好工具，像螺丝刀、电钻这些可不能少。
然后就开始动手啦！先把电源断掉，这可太重要啦，可不能马虎，要不然那可危险啦！接着把旧开关拆下来，拆的时候要小心点，别把其他地方弄坏了。
然后把新开关安装上去，拧紧螺丝，注意螺丝可别拧得太紧或太松哦，就像我们穿衣服要合身一样。
再把电线接好，红对红，蓝对蓝，可别接错啦！最后再检查一遍，看看有没有松动的地方，确定没问题了就可以通电试试啦！
在这个过程中，安全性那是绝对不能忽视的呀！就像我们走路要稳稳当当的，安装开关也要确保安全。
稳定性也很重要呢，要是开关安装得不稳定，那不是三天两头出问题呀！所以每一步都要认真仔细，不能有一丝马虎。
那风扇开关安装有啥好处呢？它的应用场景可多啦！比如在家里，夏天热的时候，有个顺手的风扇开关，那多舒服呀！在办公室里，也能随时调节风扇，让工作环境更舒适。
它的优势就是方便呀，让我们能轻松控制风扇的开关和风速。
我就知道有个例子，有个朋友家里的风扇开关坏了，夏天热得不行，后来自己动手安装了一个新的，哇，那叫一个凉快呀，他可开心坏了！这不就是风扇开关安装的实际应用效果嘛！
总之，风扇开关安装并不难，只要我们认真仔细，注意安全和稳定，就能让我们的生活更加舒适和方便呀！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
风扇安装工程施工工艺
一、适用范围
本标准适用于建筑安装工程的开关、插座及风扇安装工程；不适用于特殊场所，如矿井、船舶等地
的风扇安装。
二、引用标准
《建筑安装分项工程施工工艺规程DBJ 01-26-96》
《建筑电气工程施工质量验收规范GB 50303-2002》
三、施工准备
1 设备及材料要求
1.1 各型开关、插座规格、型号必须符合设计要求，并有产品出厂合格证、“CCC”认证证书的复印
件。
1.2 排风扇：其规格、型号必须符合设计要求，扇叶不得有变形现象，有吊杆时应考虑吊杆长短、平直度，吊杆上的悬挂销钉必须装设防震橡皮垫及防松装置。
并有产品出厂合格证、“CCC”认证证书的复印件。
1.3 塑料（台）板：应有足够的强度。
塑料（台）板应平整，无弯翘变形等现象，并有产品合格证。
1.4 木制（台）板：其厚度应符合要求。
其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。
1.5 排风扇挂钩：挂钩的直径不小于吊扇挂销直径，且不小于8mm。
1.6 其他材料：金属膨胀螺栓、尼龙塞、镀锌木螺丝、镀锌机螺丝、防震橡胶垫等。
2 主要机具
2.1 卷尺、水平尺、线坠、绝缘手套、工具袋等。
2.2 手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头等。
3 作业条件
3.1 各种管路、盒子已经敷设完毕，盒子收口平整。
3.2 线路的导线已经穿完，并已经做完绝缘摇测。
3.3 墙面的浆活、油漆及壁纸等内装修工作均已完成。
四、操作工艺
1 工艺流程：
1.1 开关、插座安装工艺流程：清理→接线→安装
1.2 排风扇安装工艺流程：
检查排风扇→组装排风扇→安装排风扇→通电试运行
2 清理：用錾子将盒子内残存的灰块剔掉，同时将其他杂物一并清出盒外，再用湿布将盒内灰尘擦
净。
3 接线：盒内甩出的导线留出10~15cm，削去绝缘层，注意不要碰伤线芯。
插接端子，将线芯直接插入接线孔内，且打回头，再用顶丝将其压紧，线芯不得外漏。
1 开关接线：
同一建筑物、构筑物的开关采用同一系列的产品，开关的通断位置一致，且操作灵活，接点接触可
靠；电器、灯具的相线经开关控制。
2．插座接线：
2.1 单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，
面对插座右孔与相线连接，左孔与零线连接，上孔与地线（PE）或接零（PEN）连接。
2.2 单相三孔、三相四孔及三相五孔插座的接地（PE）或接零（PEN）线接在上孔。
插座的接地端
子不与零线端子连接。
同一场所的三相插座，接线的相序一致。
2.3 接地（PE）或接零（PEN）线在插座间不串联连接。
.4 开关、插座安装：按接线要求，将盒内甩出的导线与开关、插座的面板连接好，将开关或插座推
入盒内，对正盒眼，用机螺丝固定牢固。
固定时要使面板端正，并与墙面贴齐。
地插座面板与地面齐平
或紧贴地面，盖板固定牢固，密封良好。
在易燃物上安装时，要用防火材料将开关、插座与易燃物隔离
开。
5 排风扇检查：
1 排风扇的各种零配件是否齐全。
2 扇叶有无变形和受损现象。
3 吊杆上的悬挂销钉必须装设防震橡皮垫及防松装置。
6 吊扇组装：
1 严禁改变扇叶角度。
2 扇叶的固定螺钉应有防松装置。
3 吊杆之间、吊杆与电机之间，螺纹连接的啮合长度不得小于20mm，并且必须有防松装置。
7 吊扇安装：将吊扇托起，并把预埋的吊钩将吊扇的耳环挂牢，然后接好电源接头，包扎严密，向
上推起吊杆上的扣碗，将接头扣与其内，紧贴建筑物表面，拧紧固定螺丝。
8 壁扇安装：
8.1 壁扇底座采用尼龙塞或膨胀螺栓固定；尼龙塞或膨胀螺栓的数量不少于两个，且直径不小于
8mm；固定牢固可靠。
8.2 壁扇防护罩扣紧，固定可靠，当运转时扇叶和防护罩无明显颤动和异常声响。
9、风扇通电试运行：风扇安装完毕，且各条支路的绝缘电阻摇测合格后，方允许通电试运行。
通电
后要仔细检查和巡视，检查风扇的转向及调速开关是否正常。
五、质量控制
1 成排吊扇的中心线有偏差：在确定成排吊扇的位置时，必须拉线，最好拉十字线。
2 开关、插座的面板不平整，与建筑物表面之间有缝隙。
3 开关未断相线，插座的相线、零线及地线压接混乱。
4 多灯房间开关与控制灯具顺序不对应。
5 铁管进盒护口脱落或遗漏。
六、质量标准
1、主控项目
1 当交流、直流或不同电压等级的插座安装在同一场所时，应有明显的区别，且必须选择不同结
构、不同规格和不能互换的插座；配套的插头应按交流、直流或不同电压等级区别使用。
2插座接线应符合下列规定：
2.1 单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，
面对插座的右孔与相线接连，左孔与零线连接；
2.2 单相三孔、三相四孔及三相五孔插座接地（PE）或接零（PEN）线接在上孔。
插座的接地端子
不与零线端子连接。
同一场所的三相插座，接线的相序一致。
2.3 接地（PE）或接零（PEN）线在插座间不串联连接。
3、特殊情况下插座安装应符合下列规定：
3.1 当接插有触电危险家用电器的电源时，采用能断开电源的带开关插座，开关断开相线；
3.2 潮湿场所采用密封型并带保护地线触头的保护型插座，安装高度不低于1.5m。
4、照明开关安装应符合下列规定：
4.1 同一建筑、构筑物的开关采用同一系列的产品，开关的通断位置一致，操作灵活、接触可靠；
4.2 相线经开关控制；民用住宅无软线引至床边的床头开关。
5、吊扇安装应符合下列规定：
5.1 吊扇挂钩安装牢固，吊扇挂钩的直径不小于吊扇挂销直径，且不小于8mm；有防振橡胶垫；
挂销的防松零件齐全、可靠；
5.2 吊扇扇叶距地高度不小于2.5m；
5.3 吊扇组装不改变扇叶角度，扇叶固定螺栓防松等零件齐全；
5.4 吊杆间、吊杆与电机间螺纹连接，啮合长度不小于20mm,且防松零件齐全紧固；
5.5 吊扇接线正确，当运转时扇叶无明显颤动和异常声响。
6、壁扇安装应符合下列规定：
6.1 壁扇底座采用尼龙塞或膨胀螺栓固定；尼龙塞或膨胀螺栓的数量不少于 2 个，且直径不小于8mm。
固定牢固可靠；
6.2 壁扇防护罩扣紧，固定可靠，当运转时扇叶和防护罩无明显颤动和异常声响。
2、一般项目
2.1 插座安装应符合下列规定：
2.1.1 当不采用安全型插座时，托儿所、幼儿园及小学等獐活动场所安装高度不小于
1.8m；
2.1.2 暗装的插队紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤，装饰帽齐全；
2.1.3 车间及实验室的插座安装高度距地面不小于30cm；特殊场所暗装的插座不小于15cm；一般场
所插座安装高度为30cm；同一室内插座安装高度一致，高度差不大于5mm，并列安装的相同型号的插座
高度差不大于0.5mm。
2.1.4 地插座面板与地面齐平或紧贴地面，盖板固定牢固，密封良好。
2.2、照明开关安装应符合下列规定：
2.2.1 开关安装位置便于操作，开关边缘距门框边缘的距离0.15-0.2m，开关距地面高度1.3m；拉
线开关距地面高度2-3m，层高小于3m 时，拉线开关距顶板不小于100mm，拉线出口垂直向下；
2.2.2 相同型号并列安装的开关距地面高度一致，高度差不大于0.5mm ,同一室内安装的开关高度
差不大于5mm，且控制有序不错位。
并列安装的拉线开关的相邻间距不小于20mm。
2.2.3 暗装的开关面板应紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤，装饰
帽齐全。
2.3、吊扇安装应符合下列规定：
2.3.1 涂层完整，表面无划痕、无污染，吊杆上下扣碗安装牢固到位；
2.3.2 同一室内并列安装的吊扇开关高度一致，且控制有序不错位。
2.4、壁扇安装应符合下列规定：
2.4.1 壁扇下侧边缘距地面高度不小于1.8m；
2.4.2 涂层完整，表面无划痕、无污染，防护罩无变形。
七、成品保护
1、安装开关、插座时不得碰坏墙，要保持墙面的清洁。
2、开关、插座安装完毕后，不得再次进行喷浆，以保持面板清洁。
3、其他工种在施工时，不要碰坏和碰歪开关、插座。
4、安装风扇时不得对已完工的项目造成破坏。
5、风扇安装完毕后，不得再次进行喷浆，以防止器具污染。
