换热站安装检验批质量验收记录
0513*******
填写说明
一、填写依据
1 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002。
2 《建筑工程施工质量验收统一标准》GB50300-2013。
二、检验批划分
可按设计系统、设备种类划分；大中型设备单独划分为检验批。
三、GB50242-2002规范摘要
主控项目
13.6.1 热交换器应以最大工作压力的1.5倍作水压试验，蒸汽部分应不低于蒸汽供汽压力加0.3MPa；热水部分应不低于0.4Mpa。
检验方法：在试验压力下，保持10min压力不降。
13.6.2 高温水系统中，循环水泵和换热器的相对安装位置应按设计文件施工。
检验方法：对照设计图纸检查。
13.6.3 壳管式热交换器的安装，如设计无要求时，其封头与墙壁或屋顶的距离不得小于换热管的长度。
检验方法：观察和尺量检查。
一般项目
13.6.4 换热站内设备安装的允许偏差应符合本规范表13.3.10的规定。
13.6.5 换热站内的循环泵、调节阀、减压器、疏水器、除污器、流量计等安装应符合本规范的相关规定。
13.6.6 换热站内管道安装的允许偏差应符合本规范表13.3.11的规定。
13.6.7 管道及设备保温层的厚度和平整度的允许偏差应符合本规范表4.4.8的规定。

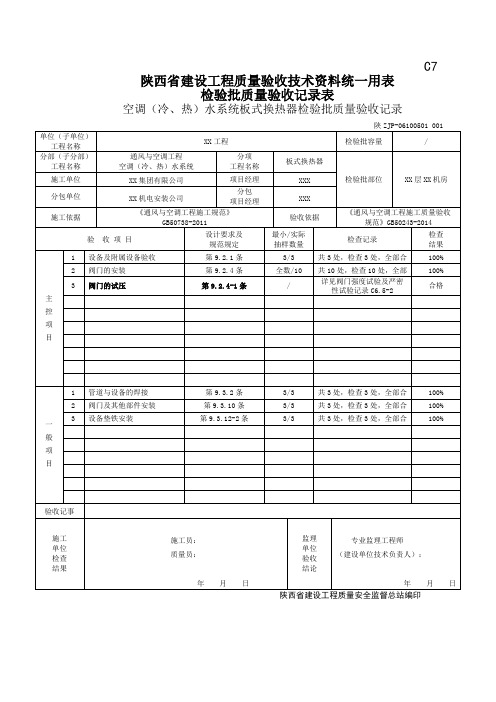

C7 陕西省建设工程质量验收技术资料统一用表检验批质量验收记录表空调（冷、热）水系统板式换热器检验批质量验收记录陕西省建设工程质量安全监督总站编印填写规则：1、施工依据：《通风与空调工程施工规范》GB50738-20112、验收依据：《通风与空调工程施工质量验收规范》GB50243-20143、主控项目：9.2.1 空调工程水系统设备与附属设备的性能、技术参数，管道、管配件及阀门的类型、材质及连接形式应符合设计规定。
检查数量：按Ⅰ方案。
检查方法：观察检查、查阅产品质量证明文件和材料进场验收记录。
9.2.4 阀门的安装应符合下列规定：1 阀门安装前应进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的有关规定。
工作压力大于1.0MPa及在主干管上起到切断作用和系统冷、热水运行转换调节功能的阀门，应进行壳体强度和阀瓣密封性能的试验，且合格。
其他阀门可不单独进行试验，待在系统试压中检验。
壳体强度试验压力为常温条件下公称压力的1.5倍，持续时间不得少于5min，阀门的壳体、填料应无渗漏。
严密性试验压力为公称压力的1.1倍；在试验持续的时间内应保持压力不变，并应符合阀门压力试验持续时间与允许泄漏量表9.2.4的规定；注：压力试验的介质为洁净水。
用于不锈钢阀门的试验水，其氯离子含量不得高于25ppm；2 阀门的安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密；3 安装在保温管道上的各类手动阀门，手柄均不得向下；4 动态与静态平衡阀的工作压力应符合系统设计的要求，安装的方向必须正确；阀门在系统运行时，应按设计参数要求进行校核与调整；5 电动阀门的执行机构应能全程控制阀门的开启与关闭。
检查数量：安装在主干管上起切断作用的闭路阀门，全数检查；其他款项按Ⅰ方案。
检查方法：按设计图核对、观察检查；旁站或查阅试验记录。
4、一般项目：9.3.2 金属管道与设备的现场焊接应符合下列规定：1 管道焊接材料的品种、规格、性能应符合设计要求。
市政基础设施工程热交换器系统设备安装检验批质量验收记录市政质检·5·25第页，共页工程名称单位工程名称施工单位分包单位项目经理技术负责人施工工长分部工程名称机电设备安装分项工程名称热交换器系统设备安装验收部位25主要工程数量验收规范及图号GB50334-2002施工与质量验收规范的规定施工单位检查记录监理单位验收记录主控项目1污泥控制室热交换器应做水压试验。
以最大工作压力的1.5倍，蒸汽部分应不低于供汽压力加0.3MPa；热水部分应不低于0.4MPa(在试验压力下，稳压10min)第11.12.1条符合规范要求符合要求2高温水系统中,循环水泵和换热器安装的相对位置应符合设计要求。
第11.12.2条符合设计要求施工与质量验收规范的规定不合格点的实测偏差值或实测值应测点数合格点数合格率(%)符合要求一般项目1壳管式热交换器的安装，如设计无要求时，其封头与墙壁或屋顶的距离不得小于换气管的长度。
第11.12.3条符合规范要求2允许偏差保温层厚度(mm)瓦块制品 +5%δ0.10.1131184柔性材料 +8%δ0.10.20.2333090 3 水泥保护壳厚度(mm)+5767252288平均合格率（%）87施工单位检查意见主控项目全部符合要求,一般项目满足规范要求,本检验符合要求。
监理单位验收结论同意验收。
质检员：监理工程师：年 月 日 年 月 日。

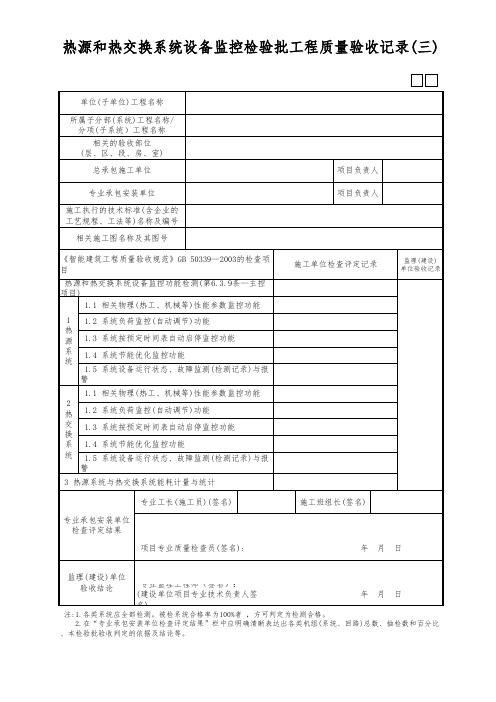

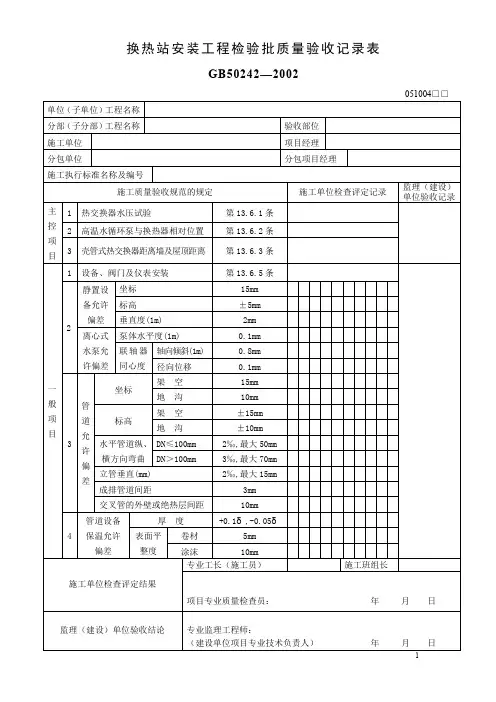

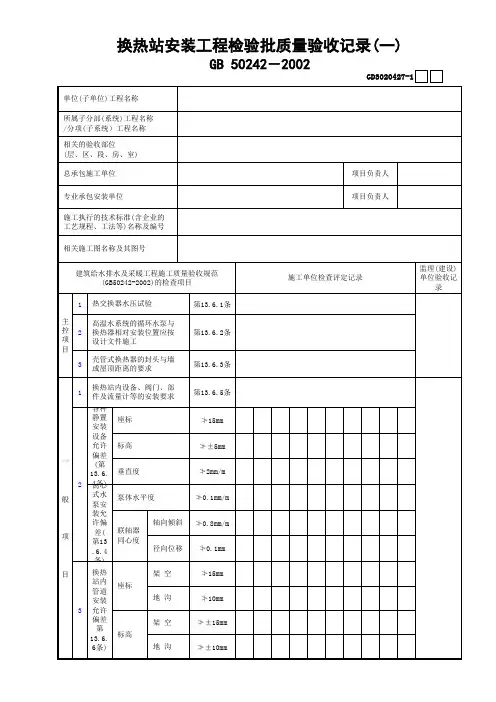

换热站安装工程检验批质量验收记录表
GB50242-2002
051005□口
说明
051005主控项目：
1. 检查数量：全数检查。
检验方法：在试验压力下，保持10min 压力不降，检查水压试验记录。
2. 检查数量：全数检查。
检验方法：对照设计图纸检查。
3. 检查数量：全数检查。
检验方法：观察和尺量检查。
一般项目：
1. 检查数量：不少于10 个。
检验方法：观察和尺量检查。
采用室内采暖系统相关的检验批验收记录表进行验收，
记录应归入本检验批内。
2.1）检查数量：设备全数检查。
检验方法：坐标用经纬仪、拉线尺量检查。
标高用水准仪，拉线尺量检查。
泵体
水平度用水平尺和塞尺检查。
联轴器同心度用水准仪、百分表（测微螺钉）和塞尺检查。
2）检查数量：管道按管网的起点、终点、分支点和变向点，查各点间的直线管段，每100m 抽查3 点（段），不足100m不少于2点（段）。
检验方法：坐标、标高：经纬仪、水准仪、拉线和尺量检查。
管道纵、横方向弯曲：直尺和拉线检查。
立管垂直：吊线和尺量检查。
管道和绝热层间距：直尺尺量检查。
3）检查数量：管道保温每100m抽查3处，不足100m不少于2处。
检验方法：厚度用钢针刺入尺量检查。
平整度用2m靠尺和楔形塞尺检查。
注：S为保温层厚度。
换热站安装工程检验批质量验收记录表
GB50242—2002
说明
051004
主控项目
1、热交换器水压试验。
以最大工作压力的 1.5倍作水压试验；蒸汽部分不低于供汽压力加
0.3Mpa；热水部分应不低于0.4Mpa。
试验压力下观察10min，压力不降。
检查试压报告。
2、高温水循环水泵的安装应符合设计要求。
对照设计图纸检查。
3、壳管式热交换器距墙或屋顶距离应不小于换热管的长度。
观察和尺量检查。
一般项目
1、设备、阀门及仪表安装应符合相关要求。
观察检查。
2、坐标用经纬仪、拉线和尺量；标高用水准仪、拉线和尺量；垂直度用吊线坠和尺量；水平度
用水平仪（水平尺）和楔形塞尺；同心度用百分表或测微螺钉和塞尺。
3、坐标、标高、垂直度检验方法同2；管道弯曲用直尺和拉线；管道间距用直尺和拉线；管道
间距用直尺。
4、保温层厚度用钢针和尺量；平整度用2m靠尺和楔形塞尺。
