数据中心网络架构

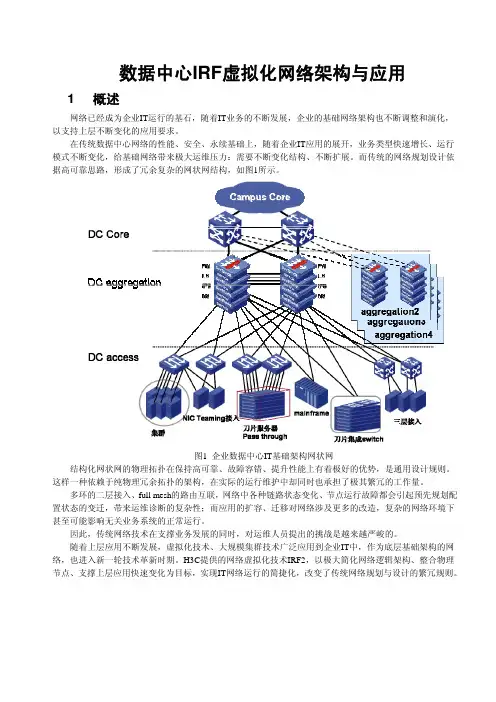

数据中心IRF虚拟化网络架构与应用

1 概述

网络已经成为企业IT运行的基石，随着IT业务的不断发展，企业的基础网络架构也不断调整和演化，

以支持上层不断变化的应用要求。

在传统数据中心网络的性能、安全、永续基础上，随着企业IT应用的展开，业务类型快速增长、运行

模式不断变化，给基础网络带来极大运维压力：需要不断变化结构、不断扩展。而传统的网络规划设计依

据高可靠思路，形成了冗余复杂的网状网结构，如图1所示。

图1 企业数据中心IT基础架构网状网

结构化网状网的物理拓扑在保持高可靠、故障容错、提升性能上有着极好的优势，是通用设计规则。

这样一种依赖于纯物理冗余拓扑的架构，在实际的运行维护中却同时也承担了极其繁冗的工作量。

多环的二层接入、full mesh的路由互联，网络中各种链路状态变化、节点运行故障都会引起预先规划配

置状态的变迁，带来运维诊断的复杂性；而应用的扩容、迁移对网络涉及更多的改造，复杂的网络环境下

甚至可能影响无关业务系统的正常运行。

因此，传统网络技术在支撑业务发展的同时，对运维人员提出的挑战是越来越严峻的。

随着上层应用不断发展，虚拟化技术、大规模集群技术广泛应用到企业IT中，作为底层基础架构的网

络，也进入新一轮技术革新时期。H3C提供的网络虚拟化技术IRF2，以极大简化网络逻辑架构、整合物理

节点、支撑上层应用快速变化为目标，实现IT网络运行的简捷化，改变了传统网络规划与设计的繁冗规则。 2 基于IRF虚拟化的数据中心server farm网络设计

2.1 数据中心的应用架构与服务器网络

对于上层应用系统而言，当前主流的业务架构主要基于C/S与B/S架构，从部署上，展现为多层架构的

方式，如图2所示，常见应用两层、三层、四层的部署方式都有，依赖于服务器处理能力、业务要求和性能、

扩展性等多种因素。

图2 多层应用架构

基础网络的构建是为上层应用服务，因此，针对应用系统的不同要求，数据中心服务器区的网络架构

龙源期刊网

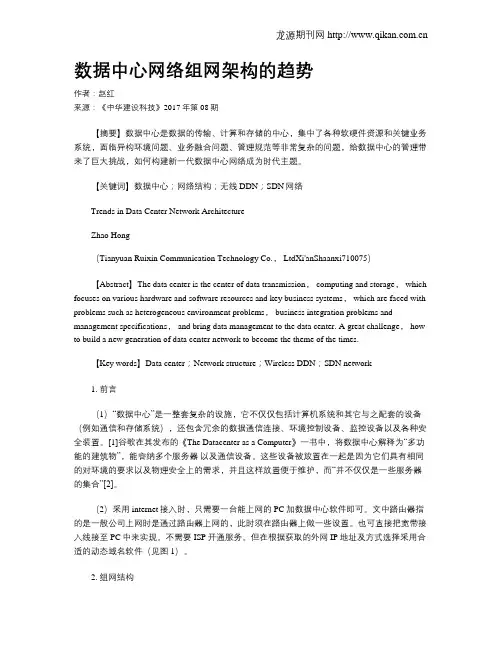

数据中心网络组网架构的趋势

作者：赵红

来源：《中华建设科技》2017年第08期

【摘要】数据中心是数据的传输、计算和存储的中心，集中了各种软硬件资源和关键业务系统，面临异构环境问题、业务融合问题、管理规范等非常复杂的问题，给数据中心的管理带来了巨大挑战，如何构建新一代数据中心网络成为时代主题。

【关键词】数据中心；网络结构；无线DDN；SDN网络

Trends in Data Center Network Architecture

Zhao Hong

（Tianyuan Ruixin Communication Technology Co.， LtdXi'anShaanxi710075）

【Abstract】The data center is the center of data transmission， computing and storage， which

focuses on various hardware and software resources and key business systems， which are faced with

problems such as heterogeneous environment problems， business integration problems and

management specifications， and bring data management to the data center. A great challenge， how

to build a new generation of data center network to become the theme of the times.

【Key words】Data center；Network structure；Wireless DDN；SDN network

数据中心网络架构设计

数据中心网络架构的设计决定了数据中心的性能、可靠性和灵活性。一个优秀的数据中心网络架构设计可以提供高效的数据传输、灵活的资源分配、可靠的故障恢复能力，并且能够支持各种类型的应用。本文将从网络拓扑设计、网络设备选择和网络协议等方面，探讨数据中心网络架构的设计原则和要点。

一、网络拓扑设计

网络拓扑设计是数据中心网络架构设计的基础，不同的网络拓扑结构在性能和可靠性方面有所区别。下面将介绍几种常见的数据中心网络拓扑设计。

1. 带状拓扑（Clos拓扑）

带状拓扑是一种高度可伸缩的网络架构，它通过多个层级的交换机构成。带状拓扑通过平行的路径提供高带宽和低延迟的连接，同时还能实现冗余和负载均衡。在带状拓扑中，每一层交换机的数量和端口数量都可以根据实际需求进行调整。

2. 树状拓扑

树状拓扑是一种简单且可扩展的网络架构，它以一个根交换机为中心，向外延伸多个分支。树状拓扑适用于规模较小的数据中心，它能够提供冗余路径并且易于维护。然而，在树状拓扑中，带宽资源无法平等分配，某些分支可能会成为性能瓶颈。 3. 蜂窝式拓扑

蜂窝式拓扑是一种层次化的网络架构，类似于蜂窝状的结构。每个蜂窝单元中包含一个核心交换机和多个边缘交换机，核心交换机与其他蜂窝单元之间通过连接进行通信。蜂窝式拓扑提供了高度可靠的互连性和冗余路径，但在规模较大的数据中心中会引入复杂性。

二、网络设备选择

网络设备的选择对于数据中心的性能和可靠性有重要影响。以下是几个需要考虑的方面：

1. 交换机

在数据中心网络中，交换机是最关键的网络设备之一。选择合适的交换机可以提供高带宽、低延迟和可靠的连接。在交换机的选择过程中，需要考虑吞吐量、端口数量、转发能力和可扩展性等因素。

2. 路由器

路由器用于连接不同的数据中心或者连接数据中心与外部网络。选择合适的路由器可以实现高速数据传输和安全可靠的连接。在路由器的选择过程中，需要考虑路由转发能力、安全性能和支持的协议等因素。

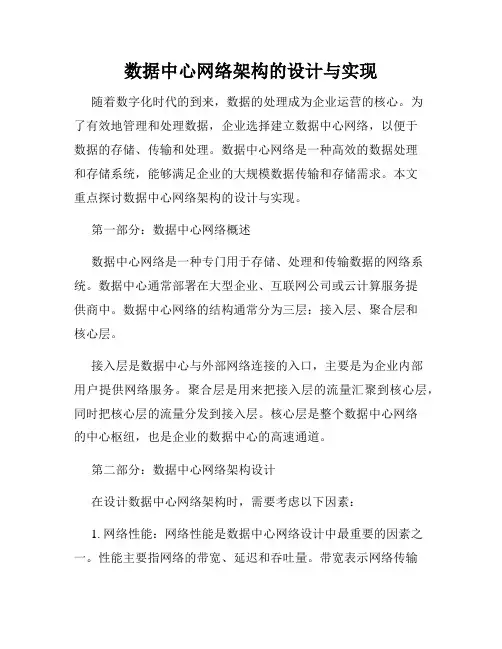

数据中心网络架构的设计与实现

随着数字化时代的到来，数据的处理成为企业运营的核心。为了有效地管理和处理数据，企业选择建立数据中心网络，以便于数据的存储、传输和处理。数据中心网络是一种高效的数据处理和存储系统，能够满足企业的大规模数据传输和存储需求。本文重点探讨数据中心网络架构的设计与实现。

第一部分：数据中心网络概述

数据中心网络是一种专门用于存储、处理和传输数据的网络系统。数据中心通常部署在大型企业、互联网公司或云计算服务提供商中。数据中心网络的结构通常分为三层：接入层、聚合层和核心层。

接入层是数据中心与外部网络连接的入口，主要是为企业内部用户提供网络服务。聚合层是用来把接入层的流量汇聚到核心层，同时把核心层的流量分发到接入层。核心层是整个数据中心网络的中心枢纽，也是企业的数据中心的高速通道。

第二部分：数据中心网络架构设计

在设计数据中心网络架构时，需要考虑以下因素：

1. 网络性能：网络性能是数据中心网络设计中最重要的因素之一。性能主要指网络的带宽、延迟和吞吐量。带宽表示网络传输数据的速率，延迟指数据从发出到到达目的地所需的时间，吞吐量指承载的数据流量。

2. 可扩展性：数据中心网络的设计需要具备良好的可扩展性，以适应未来数据增长的需求。这意味着系统需要能够快速增加或减少带宽、存储和计算资源。

3. 可靠性：数据中心网络的可靠性非常重要，因为其中的数据往往是企业关键业务的核心。可靠性包括高可用性和容错性。

4. 管理性：数据中心网络的管理要求简单、高效，方便运维人员对网络进行管理和监控。

第三部分：数据中心网络架构实现

在实现数据中心网络架构时，需要考虑以下因素：

1. 网络设备：网络设备是数据中心网络实现的关键，通常包括交换机、路由器、负载均衡器、防火墙等。

2. 软件定义网络（SDN）：SDN是一种新型的网络技术，可以提高网络的可编程性和灵活性。SDN架构中各个网络设备可以通过中央控制器进行管理和调整。
