八年级科学伏安法测电阻

1 4.6.3测电阻实验

1、定义：用电压表和电流表分别测出电路中某一导体两端的电压和通过的电流就可以根据欧姆定律算出这个导体的电阻，这种用电压表电流表测电阻的方法叫伏安法。

2、原理：R=U/I

3、电路图如图

4、步骤：①根据电路图连接实物。

连接实物时，必须注意 开关应断开

② 检查电路无误后，闭合开关S，三次改变滑动变阻器的阻值，分别读出电流表、电压表的示数，填入表格。

③算出三次Rx的值，求出平均值。

④整理器材。

5、图像

连接简单电路注意点：

1、在连接电路时开关要断开、滑动变阻器的滑片要移到阻值最大处。

2、注意电流表和电压表量程的选择及电流流向是否正确。

3、电路连接完成后要用开关试触，严防短路。

4、实验完成后在整理器材时首先要拆除电源。

电路的故障检测

器材 电路现象 故障原因

电压表 有示数 和电压表并联部分开路

无示数 和电压表串联部分开路或和电压表并联部分短路

电流表 有示数 和电流表并联部分开路

无示数 和电流表串联部分开路或和电流表并联部分短路

灯泡 亮 和灯泡并联部分开路

不亮 和灯泡串联部分开路或和电流表并联部分短路

特殊方法测电阻

1.伏阻法： 知识点分布

V A

Rx

R′

滑动变阻器 变阻（“一上一下”）

阻值最大（“滑片远离接线柱”）

串联在电路中 电流表 “+”接线柱流入，“-”接线柱流出

量程选择：算最大电流 I=U/Rx

并联在电路中 电压表 “+”接线柱流入，“-”接线柱流出

量程选择：看电源电压

R1

R2

I U 2

2.安阻法：

3.等效替代法：

1.用伏安法测导体电阻的实验中，连接电路时，下列要求中没有必要的是( )

A .连接滑动变阻器的时候，应该使滑片位于变阻器阻值最大的位置

B .连接开关时，应该先将开关断开

C .开关应该在靠近电源、电流流出的一端，即接在电源的正极上

D .电压表应与待测电阻并联，电流表应与待测电阻串联，并使电流从正接线柱流进，由负接线柱流出

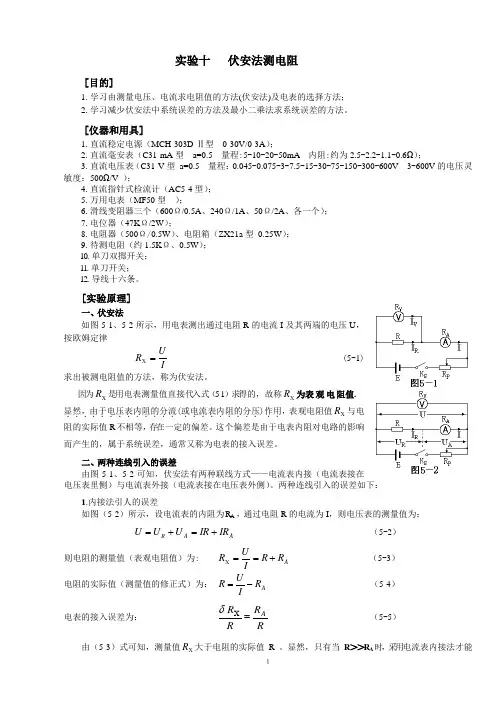

１ 实验十 伏安法测电阻

[目的]

1.学习由测量电压、电流求电阻值的方法(伏安法)及电表的选择方法；

2.学习减少伏安法中系统误差的方法及最小二乘法求系统误差的方法。

[仪器和用具]

1.直流稳定电源（MCH-303D-Ⅱ型 0-30V/0-3A）；

2.直流毫安表（C31-mA型 a=0.5 量程:5-10-20-50mA 内阻:约为2.5-2.2-1.1-0.6Ω）；

3.直流电压表（C31-V型 a=0.5 量程：0.045-0.075-3-7.5-15-30-75-150-300-600V 3-600V的电压灵敏度：500Ω/V ）；

4.直流指针式检流计（AC5-4型）；

5.万用电表（MF50型 ）；

6.滑线变阻器三个（600Ω/0.5A、240Ω/1A、50Ω/2A、各一个）；

7.电位器（47KΩ/2W）；

8.电阻器（500Ω/0.5W）、电阻箱（ZX21a型 0.25W）；

9.待测电阻（约1.5KΩ、0.5W）；

10.单刀双掷开关；

11.单刀开关；

12.导线十六条。

[实验原理]

一、伏安法

如图5-1、5-2所示，用电表测出通过电阻R的电流I及其两端的电压U，按欧姆定律

IUR (5-1)

求出被测电阻值的方法，称为伏安法。

因为R是用电表测量值直接代入式（5-1）求得的，故称R为表观电阻值.

显然，由于．．．．．电压表内阻的分流．．．．．．．．(或电流表内阻的分压．．．．．．．．．)作用．．，表观电阻值R与电阻的实际值R不相等，存在一定的偏差。这个偏差是由于电表内阻对电路的影响而产生的，属于系统误差，通常又称为电表的接入误差。

二、两种连线引入的误差

由图5-1、5-2可知，伏安法有两种联线方式——电流表内接（电流表接在电压表里侧）与电流表外接（电流表接在电压表外侧）。两种连线引入的误差如下：

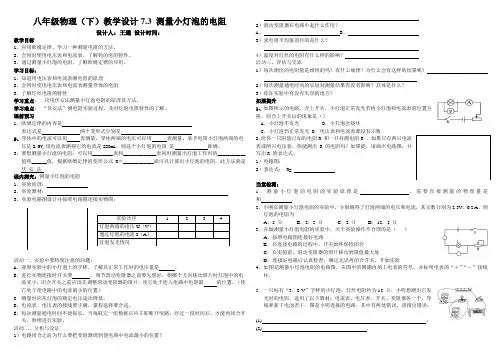

八年级物理（下）教学设计7.3 测量小灯泡的电阻

设计人：王通 设计时间：

教学目标

1、应用欧姆定律，学习一种测量电阻的方法。

2、会同时使用电压表和电流表，了解钨的电阻特性。

3、通过测量小灯泡的电阻，了解欧姆定律的应用。

学习目标：

1、知道用电压表和电流表测电阻的原理

2、会同时使用电压表和电流表测量导体的电阻

3、了解灯丝电阻的特性

学习重点： 应用伏安法测量小灯泡电阻的原理及方法。

学习难点： “伏安法”测电阻实验过程，及对灯泡电阻特性的了解。

课前预习

1、欧姆定律的内容是

表达式是 两个变形式分别是

2、导体中的电流可以用 表测量，导体两端的电压可以用 表测量。某手电筒小灯泡两端的电压是2.5V,用电流表测得它的电流是220mA，则这个小灯泡的电阻 是 欧姆。

3、要想测量小灯泡的电阻，可以用________表和_____________表同时测量出灯泡工作时的___________值和______值，根据欧姆定律的变形公式R＝____________就可以计算出小灯泡的电阻，此方法就是

伏 安 法

课内探究：测量小灯泡的电阻

1、实验原理：

2、实验器材：

3、实验电路图设计并按照电路图连接实物图：

活动一、实验中要特别注意的问题：

A、观察实验中的小灯泡上的字样，了解其正常工作时的电压值是 。

B、进行实物连接时开关要 ，调节滑动变阻器之前要先想好，朝哪个方向移动滑片时灯泡中的电流变小，闭合开关之前应该先调整滑动变阻器的滑片，使它处于连入电路中电阻最 的位置。（使它处于使电路中的电流最小的位置）

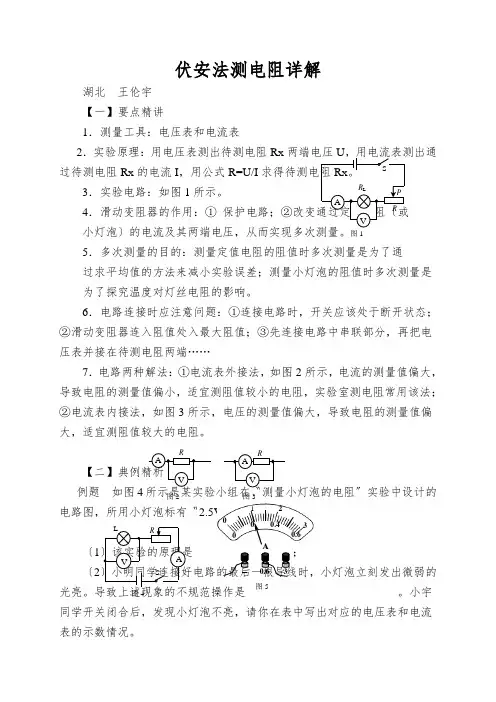

伏安法测电阻详解

湖北 王伦宇

【一】要点精讲

1．测量工具：电压表和电流表

2．实验原理：用电压表测出待测电阻Rx两端电压U，用电流表测出通过待测电阻Rx的电流I，用公式R=U/I求得待测电阻Rx。

3．实验电路：如图1所示。

4．滑动变阻器的作用：① 保护电路；②改变通过定值电阻〔或

小灯泡〕的电流及其两端电压，从而实现多次测量。

5．多次测量的目的：测量定值电阻的阻值时多次测量是为了通

过求平均值的方法来减小实验误差；测量小灯泡的阻值时多次测量是

为了探究温度对灯丝电阻的影响。

6．电路连接时应注意问题：①连接电路时，开关应该处于断开状态；②滑动变阻器连入阻值处入最大阻值；③先连接电路中串联部分，再把电压表并接在待测电阻两端……

7．电路两种解法：①电流表外接法，如图2所示，电流的测量值偏大，导致电阻的测量值偏小，适宜测阻值较小的电阻，实验室测电阻常用该法；②电流表内接法，如图3所示，电压的测量值偏大，导致电阻的测量值偏大，适宜测阻值较大的电阻。

【二】典例精析

例题

如图4所示是某实验小组在〝测量小灯泡的电阻〞实验中设计的电路图，所用小灯泡标有〝2.5V〞字样。

〔1〕该实验的原理是 ；

〔2〕小明同学连接好电路的最后一根导线时，小灯泡立刻发出微弱的光亮。导致上述现象的不规范操作是 。小宇同学开关闭合后，发现小灯泡不亮，请你在表中写出对应的电压表和电流表的示数情况。 S

V A RL

R P

图1

R

V A

图2 R

V A

图3

A V R

S L

图4

图5 0 2

3

0 0.0.4

0.6

A

0.6 3 1 电压表示数情况 电流表示数情况

灯泡断路 有示数

灯泡短路 有示数

〔3〕假设某次测量时电压表的示数为2V，电流表的示数如图5所示，那么电流表的示数为 A，此时灯泡的电阻为 Ω；接着要测小灯泡正常发光时的电阻，滑片应向 〔选填〝左〞或〝右〞〕移动。
