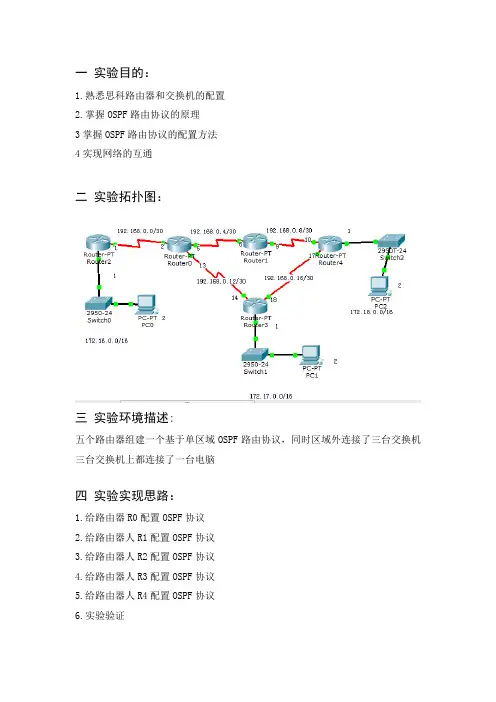

网络工程实验三路由配置实验

一 实验目的：

1.熟悉思科路由器和交换机的配置

2.掌握OSPF路由协议的原理

3掌握OSPF路由协议的配置方法

4实现网络的互通

二 实验拓扑图：

三 实验环境描述:

五个路由器组建一个基于单区域OSPF路由协议，同时区域外连接了三台交换机三台交换机上都连接了一台电脑

四 实验实现思路：

1.给路由器R0配置OSPF协议

2.给路由器人R1配置OSPF协议

3.给路由器人R2配置OSPF协议

4.给路由器人R3配置OSPF协议

5.给路由器人R4配置OSPF协议

6.实验验证

五 实施步骤：

1给路由器R0配置OSPF协议

2.给路由器人R1配置OSPF协议

3.给路由器人R2配置OSPF协议

4.给路由器人R3配置OSPF协议

5.给路由器人R4配置OSPF协议

6.实验验证，用pc0分别ping pc1 pc2,可以ping通，实验成功。

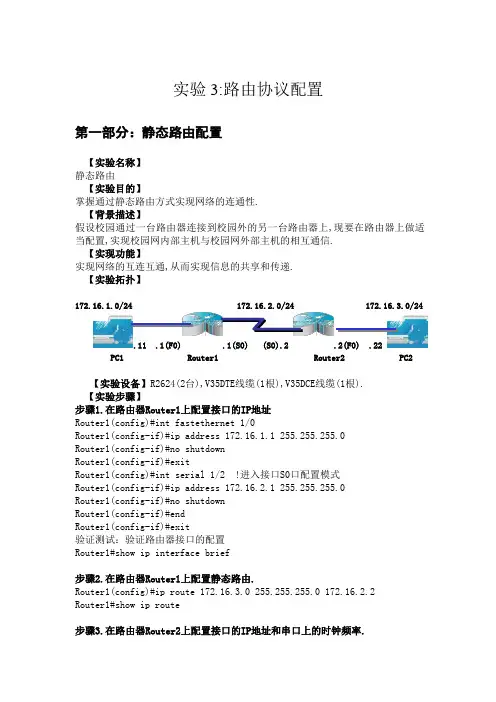

实验3:路由协议配置

第一部分：静态路由配置

【实验名称】

静态路由

【实验目的】

掌握通过静态路由方式实现网络的连通性.

【背景描述】

假设校园通过一台路由器连接到校园外的另一台路由器上,现要在路由器上做适当配置,实现校园网内部主机与校园网外部主机的相互通信.

【实现功能】

实现网络的互连互通,从而实现信息的共享和传递.

【实验拓扑】

172.16.1.0/24 172.16.2.0/24 172.16.3.0/24

.11 .1(F0).1(S0) (S0).2 .2(F0) .22

PC1 Router1 Router2 PC2

【实验设备】R2624(2台),V35DTE线缆(1根),V35DCE线缆(1根).

【实验步骤】

步骤1.在路由器Router1上配置接口的IP地址

Router1(config)#int fastethernet 1/0

Router1(config-if)#ip address 172.16.1.1 255.255.255.0

Router1(config-if)#no shutdown

Router1(config-if)#exit

Router1(config)#int serial 1/2 !进入接口S0口配置模式

Router1(config-if)#ip address 172.16.2.1 255.255.255.0

Router1(config-if)#no shutdown

Router1(config-if)#end

Router1(config-if)#exit

验证测试：验证路由器接口的配置

Router1#show ip interface brief

步骤2.在路由器Router1上配置静态路由.

Router1(config)#ip route 172.16.3.0 255.255.255.0 172.16.2.2

-1- 昆明理工大学信息工程与自动化学院学生实验报告

（ 2013 —2014 学年 第 1 学期 ）

课程名称：网络工程及应用 开课实验室：信自444 2014 年 5 月 28 日

年级、专业、班 学号 姓名 成绩

实验项目名称 单臂路由 指导教师 邓辉

教师评语

该同学是否了解实验原理： A.了解□ B.基本了解□ C.不了解□

该同学的实验能力： A.强 □ B.中等 □ C.差 □

该同学的实验是否达到要求： A.达到□ B.基本达到□ C.未达到□

实验报告是否规范： A.规范□ B.基本规范□ C.不规范□

实验过程是否详细记录： A.详细□ B.一般 □ C.没有 □

教师签名：

年 月 日

实验小组成员：

实验目的及内容

熟练单臂路由的配置；单臂路由的原理。

一、 实验原理及基本技术路线图（方框原理图或程序流程图）

单臂路由（router-on-a-stick）是指在路由器的一个接口上通过配置子接口（或“逻辑接口”，并不存在真正物理接口）的方式，实现原来相互隔离的不同VLAN（虚拟局域网）之间的互联互通。

优点：实现不同vlan之间的通信，有助理解、学习VLAN原理和子接口概念

缺点：容易成为网络单点故障，配置稍有复杂，现实意义不大

-2-

三、所用仪器、材料（设备名称、型号、规格等或使用软件）

4台PC，一台二层交换机；双绞线若干；路由器一台；或者模拟软件1套

四、实验方法、步骤（或：程序代码或操作过程

1. 硬件连接，按图完成网络连接；控制线的连接要求，PC1控制路由器，PC2控制交换机，要求在拓扑图上记录PC机实际的设备编号，PC机的网线对应的跳线架上的编号。拓扑图检查无误后方可进行后面的实验步骤。

实验三 路由器配置实验

一、实验目的

1 .熟悉路由器的基本配置方式

2. 熟悉路由器的命令行配置

3. 配置VLAN

二、实验设备

配置网卡的PC机若干台，双绞线若干条，路由仿真软件。

三、实验内容

1. 路由器的基本配置

2．交换机的VLAN配置

3. 跨交换机和路由器的VLAN配置

四、实验原理

1 路由器的一般知识：

路由器是局域网与广域网之间进行互联的关键设备。通过它不仅可以互联不同协议、不同物理接口的网络，还能选择数据传送的路经，并能阻隔非法访问。它在异构网互联能力、拥塞控制能力和网段的隔离能力等方面都强于网桥。另外路由器能够隔离广播信息，从而可以将广播风暴的破坏性隔离在局部的某个网段之内。

从本质上说，路由器也是1台计算机，它的硬件基础是接口、CPU和存在器，软件基础是网络互联操作系统IOS。

（1）路由器接口(interface)

路由器接口用作将路由器连接到网络，可以分为局域网接口和广域网接口两种。由于路由器型号的不同，接口数目和类型也不尽一样。常见的接口主要有以下几种：同步/异步串行口（Synchronous/ Serials），可连接DDN，帧中继（Frame Relay），X.25，PSTN（模拟电话线路）。以太网口（Ethernet）。AUI端口，即粗缆口。AUX端口，该端口为异步端口，主要用于远程配置，也可用于拔号备份，可与MODEM连接。支持硬件流控制（Hardware Flow

Ctrol）。Console端口，该端口为异步端口，主要连接终端或运行终端仿真程序的计算机，在本地配置路由器。不支持硬件流控制。

（2）路由器的CPU

CPU是路由器的处理中心，用于计算路由和运行路由器的操作系统。

（3）路由器的内存组件

内存是路由器存储信息和数据的地方，CISCO路由器有以下几种内存组件：

• ROM（Read Only Memory）：ROM中存储了启动诊断程序和操作系统软件。路由器中的ROM是可擦写的，所以操作系统IOS是可以升级的。
