110KV变电站年度预防性试验项目(风电公司)要点说明

有限公司110kV预防性试验施工方案一、前言为确保有限公司110kV变电站设备的正常运行和安全使用，特制定预防性试验施工方案。

通过对110kV变电站设备的定期检测和试验，及时发现潜在问题并采取有效措施，以确保设备长期稳定运行。

二、试验内容1.对110kV变电站主要设备进行电气参数测试，包括电压、电流、绝缘电阻等。

2.对变压器进行局部放电检测，检验绝缘状况，以确保其正常运行。

3.对断路器进行机械特性试验，检测操作力和动作时间，确保其动作可靠。

4.对避雷器进行电气参数测试和外观检查，保证其正常工作状态。

5.对110kV线路进行电气参数测试和绝缘阻抗测量，保证线路安全稳定。

三、试验方法1.选用专业电气测试仪器，确保准确测试数据。

2.对设备进行逐一检测，及时记录电气参数。

3.对检测数据进行分析，判断设备工作状况。

4.发现异常情况时，及时采取修复措施，确保设备安全。

四、试验程序1.检查试验设备和仪器是否正常工作。

2.对110kV主要设备依次进行电气参数测试。

3.对变压器进行局部放电检测。

4.对断路器进行机械特性试验。

5.对避雷器进行电气参数测试和外观检查。

6.对110kV线路进行电气参数测试和绝缘阻抗测量。

7.对试验数据进行分析，制定维护计划。

8.汇总试验报告，记录设备情况和维护措施。

五、试验注意事项1.试验期间需严格遵守安全操作规程，确保人员安全。

2.操作人员需熟悉试验设备使用方法，保证测试准确性。

3.试验结束后，对设备进行清洁、维护和预防性检查。

六、结语本施工方案旨在保障有限公司110kV变电站设备运行安全，提高设备寿命和可靠性。

希望通过定期的预防性试验，发现并解决问题，确保设备长期稳定运行，为公司的生产运营提供可靠的电力保障。

以上即为本文档的全部内容，感谢您的阅读。

一、试验细则1目的用于电力变压器预防性试验(定期、大修、必要时)。

2范围电压等级为110kV的电力变压器。

3责任和权限3.1负责试验技术的主管施工员应在试验工作前负责编写试验技术方案；并依据经批准的试验方案进行试验；负责对试验报告中数据的正确性进行审核；对试验数据中的疑点进行复核；必要时，通知该项试验人员重新复试。

对试验报告中的试验项目、数据是否符合规范要求负责。

3.2参加试验的人员应该熟知试验工作内容、标准规范；依据试验方案中确定的方法进行试验；认真填写试验记录；维护试验仪器设备。

对试验结果的真实性、正确性和有效性负责。

4依据标准4.1《电力设备预防性试验规程》DL/T 596-19964.2《电力设备交接和预防性试验规程》华北电力集团公司2000年5工作程序5.2试验环境条件5.2.1试验环境温度不低于5℃；相对湿度：≯80%；5.2.2试验区域内无交叉施工、无振动、无强电、磁场干扰等妨碍试验的工作。

5.2.3高压试验时，在试验区域内不得有造成其他人危险的因素。

5.2.4电源电压波动幅度不超过±5%；电源电压的畸变率不超过5%，试验电源频率与额定频率之差应在额定频率的1%以内。

5.3试验前的准备工作5.3.1 制定试验技术方案，进行技术交底。

5.3.2 布置试验场地，对正常试验和特殊性试验必须有试验接线图。

5.3.3 试验接线后需经第二人按结线图复查，以保证接线正确。

5.3.4 试验前应检查工作电源及接地是否可靠。

5.4试验方法5.4.1测量绕组的直流电阻1) 试验周期为定期、无励磁调压变压器变换分接位置后、有载调压变压器的分接开关检修后（在所有分接侧）、大修后、必要时。

2) 测量应在正在运行的分接头位置上进行；无励磁调压变压器应在使用的分接锁定后测量；有载调压变压器可在经常运行的分接上下几个分接处测量。

3) 对1600kVA 及以下三相变压器，各相测得值的相互差值不应大于三相平均值的4%，线间测得值的相互差值不应大于三相平均值的2%；1600kVA 以上的三相变压器，各相测得值的相互差值不应大于三相平均值的2%，线间测得值的相互差值不应大于三相平均值的1%；三相电阻不平衡率计算：4) 直阻测量方法：a) 用感性负载速测欧姆计测量绕组直流电阻时，其接线及测量方法应符合测试仪器的技术要求。

设备定期检查、试验一、110kV主变项目、内容1油中熔解气体分析（包括耐压、微水等）2绕组直流电阻3绕组绝缘电阻、吸收比或极化指数4绕组的tgδ5电容型套管的tgδ和电容值6绝缘油试验7交流耐压试验8铁芯绝缘电阻9穿心螺栓、铁轭夹件、绑扎钢带、线圈压环及屏蔽等的绝缘电阻10绕组所有分接电压比11绕组泄漏电流12空载电流和空载损耗13短路阻抗和负载损耗14局部放电测量15有载调压装置的试验和检查，1、检查动作顺序，动作角度。

2、操作试验：变压器带电时手动、电动远方操作各2个循环。

3、检查和切换：测量过渡电阻的阻值。

测量切换时间、检查插入触头、动静触头的接触情况、电气回路的连接情况。

单、双数触头间非线性电阻的试验。

检查单双数触头间放电间隙。

4、检查操作箱。

5、切换开关室绝缘油试验。

6、二次回路试验16测温装置及二次回路试验17气体继电器及其二次回路18压力释放阀较验19冷却装置及其二次回路检查二、互感器1绕组及未屏的绝缘电阻、试验项目标准周期1、运行设备的油中H2与烃类气体含量（体积分数）超过下列任何一项值时应引起注意：总烃含量大于150X10－6，H2含量大于150X10－6，C2H2含量大于5X10-6(500kV变压器为1X10－6） 2、烃类气体总和的产气速率大于0.25ml/h（开放式）和0.5ml/h（密封式）。

或相对产气速率大于10%/月则认为设备有异常一年、大修后、必要时1、1.6MVA双上变压器，各相绕组电阻相互间差别不应大于三要平均值的2%，无中性点引的绕组，线间差别不应大于三相平均值的1%。

2、1.6MVA及以下变压器，相间差别一般不大于三相平均值的4%，线间差别一般不大于三相平均值的2%。

3、与以前相同部位测得值比较，其变化不应大于2%。

4、电抗器参照执行。

1至3年或大修后、必要时1、绝缘电阻换算至同一温度下，与前一次测试结果相比应无明显变化。

2、吸收比（10－30℃范围）不低于1.3或极化指数不低于1.5。

xxxx有限公司110kV预防性试验施工方案一、方案目标与范围1.1 目标我们这个方案的关键目标是为xxxx有限公司量身定制一个全面的110kV预防性试验施工方案，确保设备安全可靠地运转，尽量减少故障发生的几率，同时提升电力系统的稳定性和经济效益。

1.2 范围这个方案覆盖xxxx有限公司所有的110kV变电站和相关设备，尤其聚焦于变压器、断路器、隔离开关和母线等重要设备的预防性试验，确保施工过程中能做到安全、规范而且有操作性。

二、组织现状与需求分析2.1 组织现状目前，xxxx有限公司在110kV电力系统方面，设备的日常维护和检修频率挺高的，但我们发现缺乏一个系统化的预防性试验计划，这样一来，设备的运行可靠性和安全性都无法得到很好的保障。

定期进行设备试验，能够有效地发现潜在的问题并及时处理。

2.2 需求分析1. 提高设备可靠性：通过定期的预防性试验，能够及时发现并解决设备故障，降低停电事故的发生率。

2. 降低维护成本：有了预防性试验，可以减少因设备故障而造成的突发维修，从而降低整体的维护开支。

3. 规范操作流程：制定清晰的施工方案和操作规范，确保每一项试验都能按照标准流程进行，从而提升工作效率。

三、实施步骤与操作指南3.1 施工准备3.1.1 人员培训- 培训内容：涵盖安全规范、设备操作规程和试验流程。

- 培训方式：理论与实践相结合，确保每位参与人员都能熟悉操作流程。

3.1.2 设备检查- 对试验设备的完整性和功能进行检查，确保试验工具和仪器都处于良好的工作状态。

- 准备必要的安全防护装备，比如安全帽、绝缘手套和护目镜等。

3.2 试验项目3.2.1 变压器试验- 绝缘电阻测试：使用绝缘电阻测试仪测量变压器绕组和地之间的绝缘电阻，标准值应大于5MΩ。

- 变比测试：确保变压器的变比处于允许范围内。

3.2.2 断路器试验- 电气性能测试：包括分合闸时间和触头接触电阻等，确保符合技术标准。

- 绝缘强度测试：进行直流高压试验，确保绝缘强度满足要求。

一、试验细则1目的用于电力变压器预防性试验(定期、大修、必要时)。

2围电压等级为110kV的电力变压器。

3责任和权限3.1负责试验技术的主管施工员应在试验工作前负责编写试验技术方案；并依据经批准的试验方案进行试验；负责对试验报告中数据的正确性进行审核；对试验数据中的疑点进行复核；必要时，通知该项试验人员重新复试。

对试验报告中的试验项目、数据是否符合规要求负责。

3.2参加试验的人员应该熟知试验工作容、标准规；依据试验方案中确定的方法进行试验；认真填写试验记录；维护试验仪器设备。

对试验结果的真实性、正确性和有效性负责。

4依据标准4.1《电力设备预防性试验规程》 DL/T 596-19964.2《电力设备交接和预防性试验规程》华北电力集团公司2000年5工作程序5.1使用的仪器设备5.2试验环境条件5.2.1试验环境温度不低于5℃；相对湿度：≯80%；5.2.2试验区域无交叉施工、无振动、无强电、磁场干扰等妨碍试验的工作。

5.2.3高压试验时，在试验区域不得有造成其他人危险的因素。

5.2.4电源电压波动幅度不超过±5%；电源电压的畸变率不超过5%，试验电源频率与额定频率之差应在额定频率的1%以。

5.3试验前的准备工作5.3.1 制定试验技术方案，进行技术交底。

5.3.2 布置试验场地，对正常试验和特殊性试验必须有试验接线图。

5.3.3 试验接线后需经第二人按结线图复查，以保证接线正确。

5.3.4 试验前应检查工作电源与接地是否可靠。

5.4试验方法5.4.1测量绕组的直流电阻1) 试验周期为定期、无励磁调压变压器变换分接位置后、有载调压变压器的分接开关检修后（在所有分接侧）、大修后、必要时。

2) 测量应在正在运行的分接头位置上进行；无励磁调压变压器应在使用的分接锁定后测量；有载调压变压器可在经常运行的分接上下几个分接处测量。

3) 对1600kVA 与以下三相变压器，各相测得值的相互差值不应大于三相平均值的4%，线间测得值的相互差值不应大于三相平均值的2%；1600kVA 以上的三相变压器，各相测得值的相互差值不应大于三相平均值的2%，线间测得值的相互差值不应大于三相平均值的1%；三相电阻不平衡率计算：4) 直阻测量方法：a) 用感性负载速测欧姆计测量绕组直流电阻时，其接线与测量方法应符合测试仪器的技术要求。

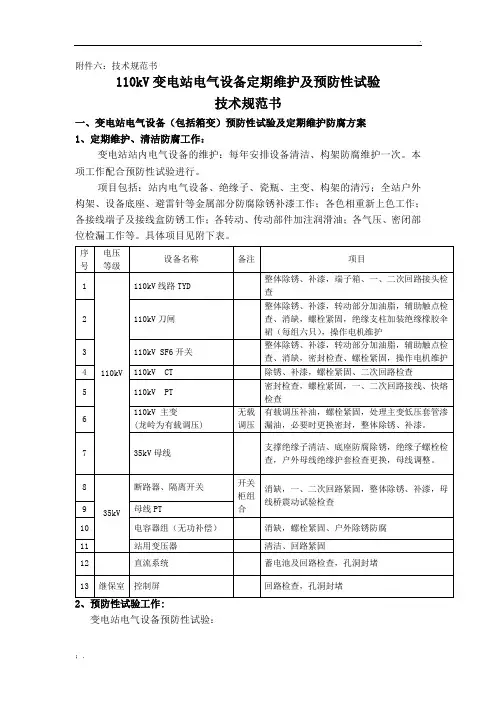

附件六：技术规范书
110kV变电站电气设备定期维护及预防性试验
技术规范书
一、变电站电气设备（包括箱变）预防性试验及定期维护防腐方案
1、定期维护、清洁防腐工作：
变电站站内电气设备的维护：每年安排设备清洁、构架防腐维护一次。

本项工作配合预防性试验进行。

项目包括：站内电气设备、绝缘子、瓷瓶、主变、构架的清污；全站户外构架、设备底座、避雷针等金属部分防腐除锈补漆工作；各色相重新上色工作；各接线端子及接线盒防锈工作；各转动、传动部件加注润滑油；各气压、密闭部位检漏工作等。

具体项目见附下表。

变电站电气设备预防性试验：。

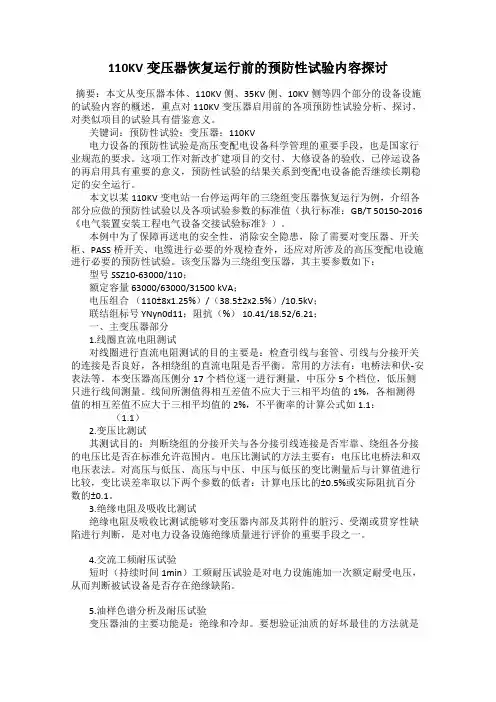

110KV变压器恢复运行前的预防性试验内容探讨摘要：本文从变压器本体、110KV侧、35KV侧、10KV侧等四个部分的设备设施的试验内容的概述，重点对110KV变压器启用前的各项预防性试验分析、探讨，对类似项目的试验具有借鉴意义。

关键词：预防性试验；变压器；110KV电力设备的预防性试验是高压变配电设备科学管理的重要手段，也是国家行业规范的要求。

这项工作对新改扩建项目的交付、大修设备的验收、已停运设备的再启用具有重要的意义，预防性试验的结果关系到变配电设备能否继续长期稳定的安全运行。

本文以某110KV变电站一台停运两年的三绕组变压器恢复运行为例，介绍各部分应做的预防性试验以及各项试验参数的标准值（执行标准：GB/T 50150-2016《电气装置安装工程电气设备交接试验标准》）。

本例中为了保障再送电的安全性，消除安全隐患，除了需要对变压器、开关柜、PASS桥开关、电缆进行必要的外观检查外，还应对所涉及的高压变配电设施进行必要的预防性试验。

该变压器为三绕组变压器，其主要参数如下：型号 SSZ10-63000/110；额定容量 63000/63000/31500 kVA；电压组合（110±8x1.25%）/（38.5±2x2.5%）/10.5kV；联结组标号 YNyn0d11；阻抗（%） 10.41/18.52/6.21；一、主变压器部分1.线圈直流电阻测试对线圈进行直流电阻测试的目的主要是：检查引线与套管、引线与分接开关的连接是否良好，各相绕组的直流电阻是否平衡。

常用的方法有：电桥法和伏-安表法等。

本变压器高压侧分17个档位逐一进行测量，中压分5个档位，低压侧只进行线间测量。

线间所测值得相互差值不应大于三相平均值的1%，各相测得值的相互差值不应大于三相平均值的2%，不平衡率的计算公式如1.1：（1.1）2.变压比测试其测试目的：判断绕组的分接开关与各分接引线连接是否牢靠、绕组各分接的电压比是否在标准允许范围内。

- -
编号：变电站110kV 主变预防性试验作业指导书
编写：年月日
审核：年月日
批准：年月日
试验负责人：
试验日期年月日时至年月日时
湘西自治州乾能送变电建设工程有限责任公司
1适用围
本作业指导书适用于变电站110kV 主变预防性试验工作。

2引用文件
DL/T 596 电力设备预防性试验规程
国家电网公司十八项电网重大反事故措施
国家电网公司电力安全工作规程（变电站和发电厂电气部分）
国家电网公司输变电设备技术规汇编2005
省电力公司110kV及以上电力设备预防性试验及定期检验规定省电力公司DL 474 现场绝缘试验实施导则
3试验前准备工作安排
3.1准备工作安排
3.2仪器仪表和工具(请在应准备的前面打√，未涵盖的请自行补上)
3.3试验分工
3.4危险点分析与预控措施(请在已交代、执行的前面打√，未涵盖的请自行补上)
4试验程序
4.1开工
4.2试验项目和操作标准
4.3竣工
5试验结论
6作业指导书执行情况评价。

110KV变电站年度预防性试验项目(风电公司)2013年度变电站预防性试验项目批准：审核：编写：谢泽波中国新能源风电场编制：安生部日期：2013年11月27日目的为了发现运行设备中的隐患，预防发生事故或设备损坏。

华能饶平大埕风电站自2012年5月17日投运，设备运行已满一年，按照电力设备预防性试验规程（DLT956-1996）及南方电网公司电气设备预防性试验规程规定，需对运行中的电气设备定期做年度预防性试验。

一、试验范围110KV升压站全站的一次及二次电气设备。

二、试验内容三、具体试验项目内容及要求根据《GB26860-2011 电力安全工作规程发电厂和变电站电气部分》、《Q/CSG10007—2004电力设备预防性试验规程》(Q/CSG10007—2004未明确要求按《DL/T 596电力设备预防性试验规程》执行)、《Q/CSG10008-2004继电保护及安全自动装置检验条例》、《Q/CSG10703-2007接地装置运行维护规程》、原设备厂家说明书与规程、行业相关强制规定等要求对所列电力设备进行预防性试验、检查、清扫，对站内设备有脱漆和锈蚀现象的进行全面清洁防腐上漆；更换主变、35kV站用变、10kV备用变的干燥剂。

其中预防项目包含但不限于所列条目：（一）、GIS的预防性试验1、SF6气体微水测试及气体的泄漏测试2、SF6 密度继电器检查3、现场分解产物测试4、GIS二次回路的绝缘测试：4.1、CT回路绝缘测试4.2、信号回路的绝缘测试4.3、控制回路的绝缘测试4.4、极性检查5、GIS电气联锁和闭锁性能测试6、GIS断路器分、合闸动作电压测试6.1、各开关绝缘电阻测试6.2、绕组直流电阻测试6.3、变比检查6.4、交流耐压试验6.5、励磁特性试验6.6、回路绝缘线圈电阻测试6.7、操作机构6.8、分合闸时间测试6.9、GIS组合电气联锁和闭锁性能测试6.10、分合闸电磁铁的动作电压6.11、分合闸开关的同期性6.12、导电回路的导通值6.13、压力表的校验7、高压套管试验项目7.1、主绝缘及电容型套管末屏对地绝缘电阻7.2、主绝缘及电容型套管对地末屏tgδ与电容量8、电流互感器试验项目8.1、绕组及末屏的绝缘电阻8.2、tgδ及电容量8.3、交流耐压试验8.4、局部放电测量8.5、直流电阻测试8.6、变比检查8.7、误差校验9、电压互感器试验项目9.1、绕组及末屏的绝缘电阻9.2、tgδ及电容量9.3、油中溶解气体色谱分析9.4、交流耐压试验9.5、局部放电测量9.6、变比检查9.7、励磁特性试验9.8、极性检查10、避雷器试验项目10.1、运行电压下的交流泄漏试验10.2、直流1mA电压(U1mA)及0.75U1mA下的泄漏电流10.3、绝缘电阻10.4、计数器检查（二）、主变压器预防性试验1、变压器的油样化验：1.1、油样的微水含量1.2、油样的色谱2、变压器的绕组直流电阻测试3、变压器的绝缘电阻测试3.1、变压器的吸收比3.2、变压器的极化指数4、变压器绕组连同套管介损试验5、变比及结线组别检查6、变压器的直流泄漏测试7、外耐压试验8、变压器的测温装置测试9、有载调压装置检查和试验：9.1、油样试验9.2、档位校对10、变压器电流互感器试验（包括油样）10.1、CT变比检查10.2、绝缘电阻测试10.3、极性检查10.4、绕组直流电阻11、高压套管试验项目9.1、主绝缘及电容型套管末屏对地绝缘电阻9.2、主绝缘及电容型套管对地末屏tgδ与电容量12、二次回路检查及整组传动试验13、主变中性点13.1、操作机构13.2、接触电阻测试14、中性点间隙CT14.1、绝缘电阻测试14.2、直流电阻测试14.3、变比检查14.4、励磁特性试验14．5、极性检查14.6、交流耐压14.7、放电计数器检查14．8、直流参考电压测试15、励磁特性试验16、变压器铁芯对地电流值（应打开铁芯、夹件接地端子，测试绝缘电阻，判断变压器铁芯、夹件是否存在多点接地）（三）、PT分解项目1、110KV线路、变压器的保护装置，测控装置，电度表2、PT端子箱、录波、PT测控、并列屏3、SVG成套（四）、35kV油浸站用变以及10kV油浸式备用变预防性试验1、变压器的油样化验：1.1、油样的微水含量1.2、油样的色谱2、变压器的绕组直流电阻测试3、变压器的绝缘电阻测试：3.1、变压器的吸收比3.2、变压器的极化指数4、高压套管试验项目4.1、主绝缘及电容型套管末屏对地绝缘电阻4.2、主绝缘及电容型套管对地末屏tgδ与电容量5、隔离开关试验项目5.1、有机材料支持绝缘子及提升杆的绝缘电阻5.2、二次回路的绝缘电阻6、二次回路检查及整组传动试验（五）、35kV高压开关柜试验项目：1、断路器测试项目：1.1、绝缘电阻1.2、直流电阻测试1.2、交流耐压1.3、导通值1.4、分合闸同期性1.5、分合闸电压值1.6、CT极性1．7、变比检查1.8、励磁特性试验2、二次回路绝缘电阻测试项目3、避雷器测试项目3.1、运行电压下的交流泄漏试验3.2、直流1mA电压(U1mA)及0.75U1mA下的泄漏电流3.3、绝缘电阻4、电流互感器测试项目4.1、绕组及末屏的绝缘电阻4.2、tgδ及电容量4.3、交流耐压试验4.4、局部放电测量5、五防性能测试6、二次回路检查及整组传动保护试验（六）、35kV共箱母线1、交流耐压2、绝缘电阻（七）、35kV FC电容器补偿装置的预防性试验1、FC电容器组试验项目1.1极对壳绝缘电阻测试1.2 FC电容器组电容值测试1.3 FC电容器组并联阻值测试2、电抗器试验项目2.1绕组直流电阻2.2绕组绝缘电阻2.3电抗值试验3、放电线圈试验项目绝缘电阻4、母线试验项目绝缘电阻5、避雷器试验项目5.1、运行电压下的交流泄漏试验5.2、直流1mA电压(U1mA)及0.75U1mA下的泄漏电流5.3、绝缘电阻6、隔离开关试验项目6.1、有机材料支持绝缘子及提升杆的绝缘电阻6.2、二次回路的绝缘电阻（八）、35kV SVG无功补偿设备的预防性试验：1、SVG补偿柜试验项目1.1外观检查1.2绝缘及交流试验1.3空载和满载运行1.4响应时间1.5输出无功控制1.6电压控制1.7功率因数控制1.8、线序正确2、连接变的试验项目：2.1油样分析（微水分析、色谱分析）2.2绕组直流电阻2.3绕组绝缘3、隔离开关试验项目3.1、有机材料支持绝缘子及提升杆的绝缘电阻3.2、二次回路的绝缘电阻4、二次回路检查及整组传动保护试验（九）、110KV及35KV电流回路检查1、110KV线路保护2、110KV线路测量3、110KV线路计量4、主变变高保护5、主变变高测量6、主变变高计量7、主变变低保护8、主变变低保护9、主变变低测量10、主变变低计量11、35KV各馈线的保护12、35KV各馈线的测量13、35KV各馈线的计量14、35KV站用柜、SVG柜、电容柜的保护，测量，计量（十）、综自屏柜二次回路试验1、110KV线路保护1.1、逆变电源检查1.2、零漂检查1.3、开入量检查1.4、开出接点检查1.5、过流保护1.6、零序过流保护1.7、重合闸1.8、距离保护1.9、保护组试验1.9.1、保护跳闸及重合闸1.9.2、防跳1.9.3、后加速1.9.4、开关操作及连锁回路1.9.5、五防、就地、远控1.10、装置异常检查1.11、二次回路绝缘检查2、主变保护2.1、逆变电源检查2.2、开入量检查2.3、开出接点检查2.4、差动保护试验2.4.1、差动速断2.4.2、稳态比率差动2.4.3、二次谐波制动2.4.4、稳态比率差动制动特性（分别说明接线方式及计算K1、Kb1、K2三段启动电流和计算过程）2.4.5、装置异常检查2.4.6、装置绝缘检查2.5、主变变高后备保护2.5.1、逆变电源检查2.5.2、开入量检查2.5.3、开出接点检查2.5.4、相间过流保护2.5.5、零序过流保护2.5.6、过负荷及启动冷却和闭锁调压2.5.7、装置异常检查2.5.8、装置绝缘检查2.6、主变变低后备保护2.6.1、逆变电源检查2.6.2、开入量检查2.6.3、开出接点检查2.6.4、相间过流保护2.6.5、过负荷2.6.6、装置异常检查2.6.7、装置绝缘检查2.8、主变非电量保护2.8.1、逆变电源检查2.8.2、开入量检查2.8.3、开出接点检查2.8.4、装置异常检查2.8.5、装置绝缘检查3、母线保护3.1、逆变电源检查3.2、开入量检查3.3、开出接点检查3.4、零漂检查3.5、保护试验3.5.1、过流保护3.5.2、其他保护（失灵相电流、I段保护、II段保护、零序I段保护、II段保护）3.6、五防、就地、远控3.7、装置异常检查3.8、二次回路绝缘检查4、35KV集电线路保护测控装置4.1、逆变电源检查4.2、开入量检查4.3、开出接点检查4.4、零漂检查4.5、通道有效值检测4.6、保护试验4.6.1、过流保护4.6.2、低周保护4.6.3、零序保护4.6.4、重合闸4.7、保护整组试验4.7.1、保护跳闸及重合闸4.7.2、防跳4.7.3、后加速4.7.4、开关操作及联锁回路4.8、远控、就地、五防检测4.9、装置异常检查（控制回路断线、PT断线、计量接线正确）4.10、二次回路绝缘检查5、故障录波5.1、逆变电源检查5.2、模拟量精度检查5.3、开关量启动试验5.4、模拟量启动试验5.6、其他试验（与卫星对时、失电告警、直流对地、交流对地、交流对直流）6、交流屏6.1、盘表检查6.2、功能检查6.3、绝缘检查（十一）、通讯电池组和站用电池组试验1、保护检查试验2、绝缘检测3、装置整定参数：4、监测功能试验：5、放电记录6、装置性能试验7、UPS不间断电源试验（十二）、线路保护光纤通道1、功率测试：2、采样值试验：2.1、当光纤通道正常时，本侧在PSL621D装置施加二次电流时的电流采样情况：2.2、当光纤通道正常时，对侧在PSL621D装置施加二次电流时的电流采样情况：2.3、通道联调试验：当光纤通道正常时，本侧开关在合位，对侧开关及母线电压在不同状态下，本侧模拟故障，观察两侧光纤接口装置及纵联保护动作情况：（十三）、避雷针、变电站接地网等接地系统的检测1、避雷针及各设备接地导通值等试验项目2、升压站接地网电阻测试四、施工方案由具体施工单提出并经生产部审核批准后实施。

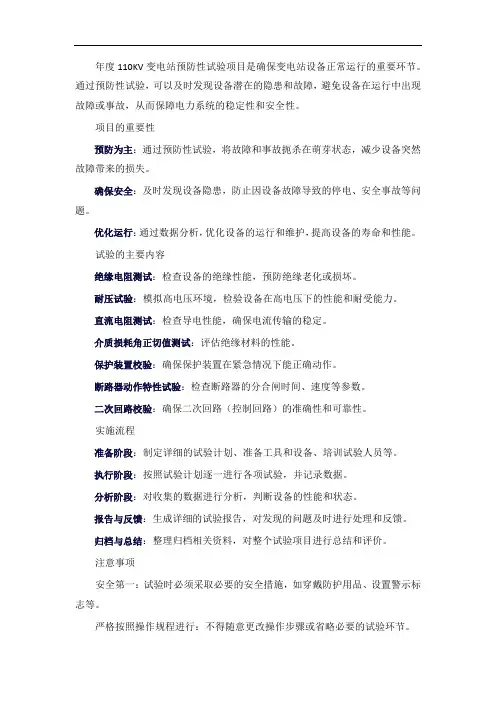

年度110KV变电站预防性试验项目是确保变电站设备正常运行的重要环节。

通过预防性试验，可以及时发现设备潜在的隐患和故障，避免设备在运行中出现故障或事故，从而保障电力系统的稳定性和安全性。

项目的重要性预防为主：通过预防性试验，将故障和事故扼杀在萌芽状态，减少设备突然故障带来的损失。

确保安全：及时发现设备隐患，防止因设备故障导致的停电、安全事故等问题。

优化运行：通过数据分析，优化设备的运行和维护，提高设备的寿命和性能。

试验的主要内容绝缘电阻测试：检查设备的绝缘性能，预防绝缘老化或损坏。

耐压试验：模拟高电压环境，检验设备在高电压下的性能和耐受能力。

直流电阻测试：检查导电性能，确保电流传输的稳定。

介质损耗角正切值测试：评估绝缘材料的性能。

保护装置校验：确保保护装置在紧急情况下能正确动作。

断路器动作特性试验：检查断路器的分合闸时间、速度等参数。

二次回路校验：确保二次回路（控制回路）的准确性和可靠性。

实施流程准备阶段：制定详细的试验计划、准备工具和设备、培训试验人员等。

执行阶段：按照试验计划逐一进行各项试验，并记录数据。

分析阶段：对收集的数据进行分析，判断设备的性能和状态。

报告与反馈：生成详细的试验报告，对发现的问题及时进行处理和反馈。

归档与总结：整理归档相关资料，对整个试验项目进行总结和评价。

注意事项安全第一：试验时必须采取必要的安全措施，如穿戴防护用品、设置警示标志等。

严格按照操作规程进行：不得随意更改操作步骤或省略必要的试验环节。

人员培训与资质：参与试验的人员必须经过专业培训并具备相应的资质。

设备维护与更新：对损坏或老化的设备应及时维修或更换。

环境因素的影响：考虑温度、湿度等环境因素对试验结果的影响。

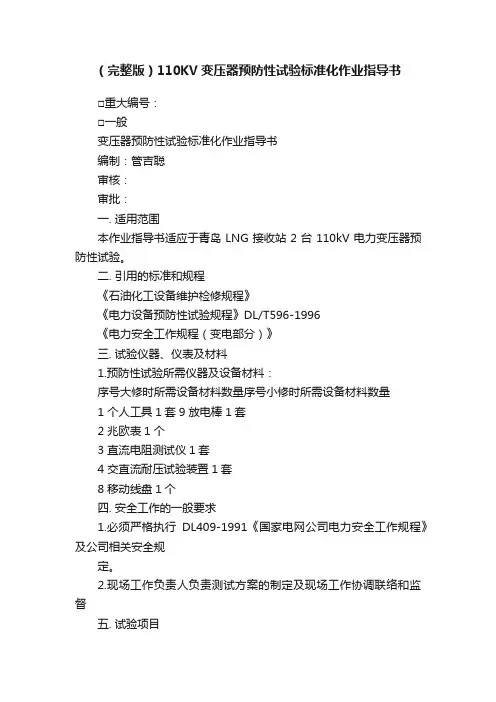

（完整版）110KV变压器预防性试验标准化作业指导书□重大编号：□一般变压器预防性试验标准化作业指导书编制：管吉聪审核：审批：一. 适用范围本作业指导书适应于青岛LNG接收站2台110kV电力变压器预防性试验。

二. 引用的标准和规程《石油化工设备维护检修规程》《电力设备预防性试验规程》DL/T596-1996《电力安全工作规程（变电部分）》三. 试验仪器、仪表及材料1.预防性试验所需仪器及设备材料：序号大修时所需设备材料数量序号小修时所需设备材料数量1 个人工具1套9 放电棒1套2 兆欧表1个3 直流电阻测试仪1套4 交直流耐压试验装置1套8 移动线盘1个四. 安全工作的一般要求1.必须严格执行DL409-1991《国家电网公司电力安全工作规程》及公司相关安全规定。

2.现场工作负责人负责测试方案的制定及现场工作协调联络和监督五. 试验项目1.变压器绕组直流电阻的测量1.1试验目的检查绕组接头的焊接质量和绕组有无匝间短路；分接开关的各个位置接触是否良好以及分接开关的实际位置与指示位置是否相符；引出线有无断裂；多股导线并绕的绕组是否有断股的情况；1.2该项目适用范围定期预防性试验1.3试验时使用的仪器ZDBZ-04直流电阻测试仪1.4试验原理接线图1.5试验步骤1.5.1将仪器可靠接地，接好试品电阻测试线缆夹钳，同色线钳接同一端，并用力摩擦夹接位置，以求牢靠。

粗电流线接仪器“ I+、I- ”端子；电流线钳在外端。

细电压线接“V+、V- ”端子，电压线夹在内端，最后将仪器连接交流电源。

1.5.2开机后进入主菜单界面。

按上下键选择项目，按确认键进入电阻测试界面，按上下键选择电流档位、开始测试上按确认键进入实测界面。

1.5.3仪器开始加载电流，稍后测试电阻值稳定后，过度到测试界面。

按确认键，消弧退出。

1.5.4消弧退出后，显示测试结束界面。

此状态下可以用左右键选择测试、保存、打印和返回功能。

1.6测量结果分析判断1.6.1 2台主变容量为31.5MVA，规定1.6MVA以上变压器，各相绕组电阻相互间的差别不应大于三相平均值的2%，线间差别不应大于三相平均值的1%。

一、试验细则1目的用于电力变压器预防性试验(定期、大修、必要时)。

2范围电压等级为110kV的电力变压器。

3责任和权限3.1负责试验技术的主管施工员应在试验工作前负责编写试验技术方案;并依据经批准的试验方案进行试验;负责对试验报告中数据的正确性进行审核；对试验数据中的疑点进行复核；必要时,通知该项试验人员重新复试。

对试验报告中的试验项目、数据是否符合规范要求负责。

3。

2参加试验的人员应该熟知试验工作内容、标准规范；依据试验方案中确定的方法进行试验；认真填写试验记录；维护试验仪器设备。

对试验结果的真实性、正确性和有效性负责.4依据标准4.1《电力设备预防性试验规程》 DL/T 596-19964.2《电力设备交接和预防性试验规程》华北电力集团公司2000年5工作程序5.1使用的仪器设备5.2试验环境条件5。

2.1试验环境温度不低于5℃；相对湿度:≯80％；5。

2.2试验区域内无交叉施工、无振动、无强电、磁场干扰等妨碍试验的工作.5.2。

3高压试验时,在试验区域内不得有造成其他人危险的因素。

5.2.4电源电压波动幅度不超过±5％;电源电压的畸变率不超过5％,试验电源频率与额定频率之差应在额定频率的1％以内。

5.3试验前的准备工作5。

3.1 制定试验技术方案，进行技术交底。

5.3。

2 布置试验场地，对正常试验和特殊性试验必须有试验接线图. 5.3.3 试验接线后需经第二人按结线图复查，以保证接线正确。

5。

3。

4 试验前应检查工作电源及接地是否可靠。

5。

4试验方法5。

4。

1测量绕组的直流电阻1) 试验周期为定期、无励磁调压变压器变换分接位置后、有载调压变压器的分接开关检修后（在所有分接侧)、大修后、必要时.2） 测量应在正在运行的分接头位置上进行;无励磁调压变压器应在使用的分接锁定后测量;有载调压变压器可在经常运行的分接上下几个分接处测量。

3) 对1600kVA 及以下三相变压器，各相测得值的相互差值不应大于三相平均值的4％,线间测得值的相互差值不应大于三相平均值的2％；1600kVA 以上的三相变压器，各相测得值的相互差值不应大于三相平均值的2％，线间测得值的相互差值不应大于三相平均值的1％；三相电阻不平衡率计算：4） 直阻测量方法：a) 用感性负载速测欧姆计测量绕组直流电阻时，其接线及测量方法应符合测试仪器的技术要求。

一、试验细则1目的用于电力变压器预防性试验(定期、大修、必要时)。

2范围电压等级为110kV的电力变压器。

3责任和权限3.1负责试验技术的主管施工员应在试验工作前负责编写试验技术方案；并依据经批准的试验方案进行试验；负责对试验报告中数据的正确性进行审核；对试验数据中的疑点进行复核；必要时，通知该项试验人员重新复试。

对试验报告中的试验项目、数据是否符合规范要求负责。

3.2参加试验的人员应该熟知试验工作内容、标准规范；依据试验方案中确定的方法进行试验；认真填写试验记录；维护试验仪器设备。

对试验结果的真实性、正确性和有效性负责。

4依据标准4.1《电力设备预防性试验规程》 DL/T 596-19964.2《电力设备交接和预防性试验规程》华北电力集团公司2000年5工作程序5.1使用的仪器设备5.2试验环境条件5.2.1试验环境温度不低于5℃；相对湿度：≯80%；5.2.2试验区域内无交叉施工、无振动、无强电、磁场干扰等妨碍试验的工作。

5.2.3高压试验时，在试验区域内不得有造成其他人危险的因素。

5.2.4电源电压波动幅度不超过±5%；电源电压的畸变率不超过5%，试验电源频率与额定频率之差应在额定频率的1%以内。

5.3试验前的准备工作5.3.1 制定试验技术方案，进行技术交底。

5.3.2 布置试验场地，对正常试验和特殊性试验必须有试验接线图。

5.3.3 试验接线后需经第二人按结线图复查，以保证接线正确。

5.3.4 试验前应检查工作电源及接地是否可靠。

5.4试验方法5.4.1测量绕组的直流电阻1) 试验周期为定期、无励磁调压变压器变换分接位置后、有载调压变压器的分接开关检修后（在所有分接侧）、大修后、必要时。

2) 测量应在正在运行的分接头位置上进行；无励磁调压变压器应在使用的分接锁定后测量；有载调压变压器可在经常运行的分接上下几个分接处测量。

3) 对1600kVA 及以下三相变压器，各相测得值的相互差值不应大于三相平均值的4%，线间测得值的相互差值不应大于三相平均值的2%；1600kVA 以上的三相变压器，各相测得值的相互差值不应大于三相平均值的2%，线间测得值的相互差值不应大于三相平均值的1%；三相电阻不平衡率计算：4) 直阻测量方法：a) 用感性负载速测欧姆计测量绕组直流电阻时，其接线及测量方法应符合测试仪器的技术要求。

110KV变电站预防性试验技术要求
一.试验规范
本次试验依据中华人民共和国电力行业标准DL/T596—1996《电力设备预防性试验规程》执行。

三、中标单位的权利与义务
1.全面负责试验的技术工作。

2.选派有经验的工程技术人员担当项目负责人，并负责与厂方进行联络
3.负责提供试验所需的仪器设备
4.负责试验报告整理
5.试验人员在现场施工期间，遵守厂方各项规章制度，服从厂方管理人员的监督管理和指挥
6.厂方负责现场的安全防护措施，在工作期间发生的由于试验人员原因造成的人身伤害事故，由施工方自己承担。

能源有限公司煤矿一井110KV变电所预防性试验技术协议甲方：能源有限公司乙方：电力工程有限公司煤矿一井110KV变电所预防性试验技术协议甲方：能源有限公司乙方：电力工程有限公司煤矿一井110KV变电所预防性试验由电力工程有限公司中标，经双方友好协商，达成以下技术协议。

工程计划试验时间工作时间：2015年 8月 15日——2015年 9月15日第一节.试验范围本次试验范围为：110KV变电所、副井提升机房变电所、瓦斯泵站变电所、箱变3台、中央变电所、三联巷变电所第二节.试验内容设备名称型号数量试验项目备注110KV变电所变压器SFZ10-20000/1102台绝缘电阻测试绕组直流电阻测量套管及绕组连同套管的介质损耗角正切值测量绕组连同套管的直流泄露电流测量变压器绝缘油耐压击穿强度测试中性点避雷器测试中性点CT测试SF6断路器LW36-126(W)/T3150-405台绝缘电阻测试导电回路接触电阻测量各线圈试验、辅助回路控制回路耐压试验SF6气体微量水测量隔离开关12台绝缘及接触电阻测量SF6互感器5露点测量微水测量110KV母线电压互感器TYD110/3-0.02W32组绕组及末屏绝缘电阻介损测量110KV线路电压互感器TYD110/3-0.01W32绕组及末屏绝缘电阻介损测量避雷器YH10W-102/2554组绝缘电阻测试直流U1mA及75%U1mA下泄露电流测试放电计数器检查试验绝缘子36窜绝缘试验10KV柜UR4 39台（真空断路器）绝缘电阻测试（真空断路器）导电回路接触电阻测量各线圈电阻绝缘及辅助回路、控制回路耐压试验（真空断路器）交流耐压试验（互感器）绝缘电阻测试（互感器）互感器直流电阻测试（三相组合式金属氧化物避雷器避雷器）直流U1mA及75%U1mA下泄露电流测试及绝缘电阻测量避雷器4组直流U1mA及75%U1mA下泄露电流测试及绝缘电阻测量风井二井站用变DKSC-700/12台绕组直流电阻测量、绝缘电阻测试00/10.5 (消弧线圈)绝缘电阻测试、绕组直流电阻测量（避雷器）直流U1mA及75%U1mA下泄露电流测试及绝缘电阻测量（零序PT）直流电阻测试无功补偿装置2套（电容器）极间绝缘、电容量测量（串联电抗器）绝缘及直流电阻测量（放电线圈）绝缘及直流电阻测量（电容器进线电缆）绝缘电阻测量（避雷器）直流U1mA及75%U1mA下泄露电流测试及绝缘电阻测量110断路器继电保护装置PRC-41A-02 1套绝缘检查程序版本号检查零漂及线性度检查开入、开出检查定值校验传动试验110主变保护测控装置2套绝缘检查包括主变差动保护、高后备保护低后备保护、主变本体保护程序版本号检查零漂及线性度检查开入、开出检查定值校验传动试验10KV馈出线柜保护测控装置校验39台接线、插件、受潮、放电、装置完好等外观检查绝缘检查通电情况检查开入开出模拟量输入检查定值校验传动测试提升机房变电所10KV柜8台（真空断路器）绝缘电阻测试（真空断路器）导电回路接触电阻测量（真空断路器）交流耐压试验各线圈电阻绝缘及辅助回路、控制回路耐压试验（互感器）绝缘电阻测试（互感器）互感器直流电阻测试（三相组合式金属氧化物避雷器避雷器）直流U1mA及75%U1mA下泄露电流测试及绝缘电阻测量接线、插件、受潮、放电、装置完好等外观检查绝缘检查通电情况检查开入开出模拟量输入检查定值校验传动测试干式变压器ZSC9-1300SC9-4005台绕组直流电阻测量、绝缘电阻测试无功补偿装置1套（电容器）极间绝缘、电容量测量（电抗器）绝缘及直流电阻测量瓦斯泵站变电所10KV柜16台（真空断路器）绝缘电阻测试（真空断路器）导电回路接触电阻测量（真空断路器）交流耐压试验各线圈电阻绝缘及辅助回路、控制回路耐压试验（互感器）绝缘电阻测试（互感器）互感器直流电阻测试（三相组合式金属氧化物避雷器避雷器）直流U1mA及75%U1mA下泄露电流测试及绝缘电阻测量接线、插件、受潮、放电、装置完好等外观检查绝缘检查通电情况检查开入开出定值校验传动测试模拟量输入检查干式变压器2台绕组直流电阻测量、绝缘电阻测试地面生活区供电箱变1000kVA 3台绕组直流电阻测量、绝缘电阻测试井下中央变电所矿用隔爆型高压真空配电装置PBG50 22台（真空断路器）绝缘电阻测试（真空断路器）导电回路接触电阻测量（真空断路器）交流耐压试验各线圈电阻绝缘及辅助回路、控制回路耐压试验（互感器）绝缘电阻测试（互感器）互感器直流电阻测试定值校验干式变压器SCB9-400KVA2 绕组直流电阻测量、绝缘电阻测试三联巷变电所矿用隔爆型高压真空配电装置PBG50 9台（真空断路器）绝缘电阻测试（真空断路器）导电回路接触电阻测量（真空断路器）交流耐压试验各线圈电阻绝缘及辅助回路、控制回路耐压试验（互感器）绝缘电阻测试（互感器）互感器直流电阻测试定值校验移动变电站KBSGZY-1006台绕组直流电阻测量、绝缘电阻测试定值校验高压电缆高压电缆10KV 11根绝缘电阻测试交流耐压测试其它事项绝缘靴7双交流耐压测试验电器5只交流耐压测试放电绝缘6根交流耐压测试棒绝缘手套8双交流耐压测试绝缘台4个交流耐压测试表中提出了电力设备最基本的试验项目，若上表中电力设备所要求的试验项目存在漏项，则按照国家《电力设备预防性试验规程》《煤矿安全规程》要求的试验项目进行。

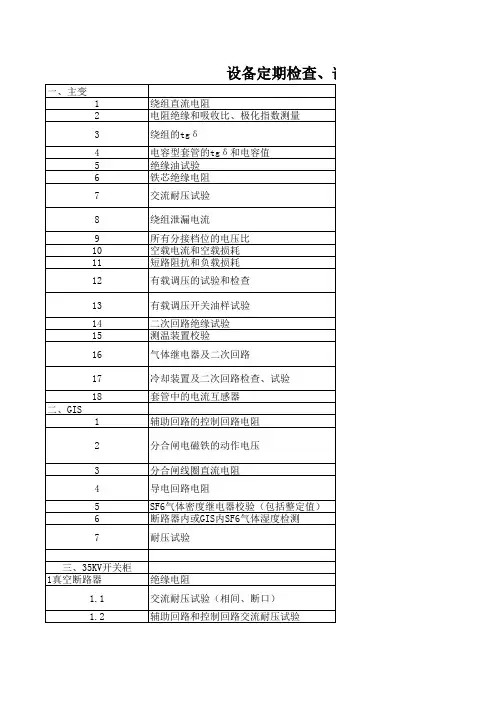

风电场预防性试验项⽬设备定期检查、试验⼀、110kV主变项⽬、内容1油中熔解⽓体分析（包括耐压、微⽔等）2绕组直流电阻3绕组绝缘电阻、吸收⽐或极化指数4绕组的tgδ5电容型套管的tgδ和电容值6绝缘油试验7交流耐压试验8铁芯绝缘电阻9穿⼼螺栓、铁轭夹件、绑扎钢带、线圈压环及屏蔽等的绝缘电阻10绕组所有分接电压⽐11绕组泄漏电流12空载电流和空载损耗13短路阻抗和负载损耗14局部放电测量15有载调压装置的试验和检查，1、检查动作顺序，动作⾓度。

2、操作试验：变压器带电时⼿动、电动远⽅操作各2个循环。

3、检查和切换：测量过渡电阻的阻值。

测量切换时间、检查插⼊触头、动静触头的接触情况、电⽓回路的连接情况。

单、双数触头间⾮线性电阻的试验。

检查单双数触头间放电间隙。

4、检查操作箱。

5、切换开关室绝缘油试验。

6、⼆次回路试验16测温装置及⼆次回路试验17⽓体继电器及其⼆次回路18压⼒释放阀较验19冷却装置及其⼆次回路检查⼆、互感器1绕组及未屏的绝缘电阻、试验项⽬标准周期1、运⾏设备的油中H2与烃类⽓体含量（体积分数）超过下列任何⼀项值时应引起注意：总烃含量⼤于150X10－6，H2含量⼤于150X10－6，C2H2含量⼤于5X10-6(500kV变压器为1X10－6） 2、烃类⽓体总和的产⽓速率⼤于0.25ml/h（开放式）和0.5ml/h（密封式）。

或相对产⽓速率⼤于10%/⽉则认为设备有异常⼀年、⼤修后、必要时1、1.6MVA双上变压器，各相绕组电阻相互间差别不应⼤于三要平均值的2%，⽆中性点引的绕组，线间差别不应⼤于三相平均值的1%。

2、1.6MVA及以下变压器，相间差别⼀般不⼤于三相平均值的4%，线间差别⼀般不⼤于三相平均值的2%。

3、与以前相同部位测得值⽐较，其变化不应⼤于2%。

4、电抗器参照执⾏。

1⾄3年或⼤修后、必要时1、绝缘电阻换算⾄同⼀温度下，与前⼀次测试结果相⽐应⽆明显变化。

2、吸收⽐（10－30℃范围）不低于1.3或极化指数不低于1.5。

变电设备预防性试验的要点分析与重点控制发布时间：2021-10-09T05:17:49.894Z 来源：《当代电力文化》2021年16期作者：胡冬王华杰[导读] 变电设备当前展开的预防性试验目的是保障电力系统能够安全稳定运行的不可忽视的环节胡冬王华杰宁波恒信工程检测有限公司浙江宁波 315200摘要：变电设备当前展开的预防性试验目的是保障电力系统能够安全稳定运行的不可忽视的环节，在试验过程中能够及时找出设备在进行管理和操作等运用环节和自身的设计以及制造上的相关要点进行分析，通过分析能够提出具体的重点控制措施，这种方式能够高效保障电力设备的持续运转以及电力系统在供电上的安全。

关键词：变电设备预防性试验应对策略变电设备采取的预防性试验目的是保证电力设备安全和稳定运行不能够缺少的步骤，在不断对其进行试验过程中，它可以非常明确的认识到目前设备实际的运行状态，并且有效检测获得变电设备在设计和制造以及搬运等产生的缺陷以及安全隐患，通过这样的方式及时使用相对的处置以及预防措施，保障设备使用上的可靠性与安全性。

目前变电设备开始广泛的应用预防性试验，并且开始将自身的积极作用进行充分的发挥，但是，在这样的一个过程里也展现出了很多的问题，有必要对其给予深入的分析与探讨，并制定出相对的处置策略，进一步提升变电设备试验上的有效性.1要点分析1.1设备没有及时恢复原状这方面产生的问题较为经典的是电流的互感器二次回路当前的接线上存在错误,按照相关的规定程序，电流互感器其二次回路在进行试验过程中假如需要进行所需要的改动，那么就一定要针对变压器其两边的二次电流自身的相位给予准确的测量，并按照测量的要求寻找到六角相量图，同时在进行检査之后需要确认多个侧同名相电流相量是不是处于零，假如处于零，显示出这时候进行接线精准，才可以把设备正式的投入运行。

而实际在进行工作的同时，一些继电保护人员并未依照有关的规定以及流程让设备快速的恢复到原本的状态，这样的一种方式会导致继电保护无法快速的启动，自然不能够快速的计量，其会对设备当前的稳定运转产生影响。

110kv电力变压预防性试验的相关探讨摘要：电力系统是国民经济建设发展的主要支柱，是保证国家实现现代化、经济飞速发展的必要条件。

电力系统中以变压器最为庞大和重要，维护变压器稳定工作是维护电力系统正常运行的重中之重。

随着不同经济领域用电量的攀升，变压器在不同用户间的调控分配作用越来越重要，变压器承受的传输压力也越来越大，对变压器结构、性能以及主要元件进行预防性试验成为保证变压器正常工作电力系统正常运行的必要手段。

关键词：配电；变压器；预防性试验1、110kv配电变压器预防性试验必要性随着国家经济的快速发展，企业社会对电能需求持续升高，电力系统承受的供电压力逐年增大，而变压器作为电力工程建设的主要装置，其承担着电力系统的主要工作。

对110kv变压器进行预防性试验，即，对110kv变压器油气样进行抽查检测，以及主要设备检查，能够及时发现变压器工作中存在的隐患，防止变压器或者相关设备损坏，保证电力系统供电正常。

变压器因其结构特殊，功能重要，在工作中一旦出现隐患就会给工程建设、供电正常造成诸多影响。

首先，变压器故障能够损坏电力系统的调节性能，企业或者用户使用的电能是在原始电能经过多级系统处理后优化的，在变电站以及用户之间，尤其是偏远地区用户，电能的输送要经过变电站升压与变压器降压处理过程，一旦变压器及其相关设备损坏，就会扰乱电力系统的性能破坏供电秩序。

其次，变压器故障会阻碍系统的正常运行，电力系统由多个子系统组成，本身是一个复杂的结构系统，不同的子系统之间相互配合共同保持电力系统的正常运行，如果变压器发生故障，会破坏各个子系统间的平衡与配合关系，阻碍正常的供电工作。

最后，变压器故障还会给电力系统外围设备造成不利的影响，如短路故障会烧坏变压器连接线路，导致与之相关的设备也出现线路无法连接的问题。

由于变压器故障会导致的一系列问题，进行变压器预防性试验就显得尤为必要。

在进行变压器预防试验时，主要考虑变压器性能、安全、检测以及收益四个方面。
