QJ1246--87石墨材料和制品的X射线探伤方法

射线检验操作规程1.0目的制定本规程的目的就是指导射线检验人员正确的进行检验工作,规则中包括射线检测设备和器材及射线的技术参数选定、现场检验步骤、射线安全防护、暗室cv处理以及最终的底片评定等内容。

2.0 射线检验范围射线检验法适用于金属材料（如焊接件、铸、锻件）、非金属材料及组合件等内部质量的检验。

本规程规定2-100mm母材厚度钢熔化对接接头焊缝的X射线和γ射线照相方法。

3.0 人员资格从事射线检验的人员应持有ABS、中国船检、DNV或其他机构颁发的射线检验二级资格有效证书。

4.0 管理职责4.1 设备管理责任为了正确使用和充分发挥仪器的功能，顺利完成射线检验工作，设备应有专人管理负责，设备的进出有登记，领取设备，必须有管理人员签字，同时还要有安全员签字。

设备在运输及现场运作过程中，应有工作主管负责。

设备发生事故，应填写在运转记录中，分析事故发生的原因。

4.2 射线现场作业管理者职责现场从事射线作业的人员，由主管负责统一指挥，其对安全、工作质量负责。

4.3 暗室的管理职责暗室操作人员应严格按自动洗片机操作规程操作，随时注意自动洗片机的运转情况，严格调试控制显、定影温度和烘干温度，检查显、定影的补充情况，以及辊子运转情况是否良好，发现异常应随时停机检查处理。

手工冲片装置等应精心使用和保管显、定影的化学药品，按规定必须要有质量合格证明，应按规定的比例和顺序配制显、定影液。

胶片不应大量存放暗室，应随用随领，以防变质。

暗室红灯应调整适当的亮速，以防底片产生附加灰雾度。

4.4 评片职责具有II级及以上资格的检验人员才能评片，评片人应在了解射线照相操作人员所提供的实际操作情况及参考图纸和原始记录的基础上，进行底片评定，然后签发射线报告，评片人员应对评定的底片和报告负有责任。

评片报告、档案资料应按年、月，按一定的编排顺序装订成册归入档案，由专人进行管理，一般底片和档案资料报告等技术文件存期为5年，压力容器方面的底片和技术文件资料为7年。

X射线检测工艺规程1.1检测范围本章规定了在焊缝透照过程中，为获得合格透照底片必须遵循的程序和要求，本章适用于碳素钢、低合金钢及不锈钢材料制压力容器、压力管道焊缝射线照透检测。

1.2防护在现场进行射线检测时应征得安技部门的同意和协助，并设置明显安全警告标志。

检测人员每年允许接受的最大射线照射剂量为5X10-2SV,非检测人员每年允许接受的最大剂量为5X10-3SV。

1.3检测人员检测人员按锅炉压力容器无损检测人员资格鉴定考核规则”持证上岗，并严格执行审核制度。

1.4透照方式按射线源、工件和胶片间的相互位置关系，透照方式分为纵缝透照法、环缝外透法、环缝内透法、双壁单影法和双壁双影法五种。

1.5表面要求焊缝表面质量（包括焊缝余高）应经外观检查合格。

表面的不规则状态在底片上的图像应不掩盖焊缝中的缺陷或与之相混淆，否则应做适当的修理。

1.6定位标记和识别标记焊缝透照部位的搭接标记和中心标记应根据情况设置。

识别标志产品编号、焊缝编号、部位编号和透照日期，返修透照部位还应有返修标记R1、R2等标志。

1.7象质计象质指数等于底片上能识别出的最细金属丝的线编号。

象质计的材料为Fe,线型象质计应放在与射线源同侧的工件表面上被检焊缝区的一端(被检区长度1/4部位),金属丝应跨焊缝并与焊缝方向垂直细丝置于外侧。

当射源一侧无法放置象质计时，也可放在胶片一侧的工件表面上，但象质指数应提咼一级，并附加“F”记以示区别。

1.7.1射线透照质量等级射线透照的质量等级为AB级，在底片上必须显示的最小象质计线径及相应的象质指数见表1。

表1象质计选用表要求达到的象质指数线径(mm) 适合的透照厚度TA mmAB级备注16151413121110987654321 0.100 0.125 0.160 0.200 0.250 0.320 0.400 0.500 0.6300.8001.000 1.2501.6002.0002.5003.200W6> 6~ 8> 8 〜12> 12 〜16> 16 〜20>20 〜25>25 〜32>32 〜50>50~ 80>80〜120>120 〜150>150 〜200>200〜2501.8 胶片选用天津N皿型或爱克发C7。

国内无损检测标准汇总来源：融融军民国内主要无损检测标准题录（渗透检测）GB 5097-85黑光源的间接评定方法（NDT,1986-11）GB/T 9443-88铸钢件渗透探伤及缺陷显示迹痕的评级方法GB/T 12604.3-90无损检测术语-渗透检测代替JB3111-82GB/T 16673-1996无损检测用黑光源（UV-A）辐射的测量GB 261-1983石油产品闪点测定法（闭口杯法）GB/T 18851-2002无损检测渗透检验标准试块GJB593.4-88无损检测质量控制规范--渗透检验GJB 2367-95渗透检验方法JB741-80钢制焊接压力容器技术条件-附录六JB/T 6062-92焊缝渗透检验方法和缺陷迹痕的分级JB/T 6064-92渗透探伤用镀铬试块技术条件JB/T 6242-92荧光光度计JB/T 6902-1993阀门铸钢件液体渗透探伤JB/T 7523-1994渗透探伤用材料技术要求JB/T 8466-1996锻钢件液体渗透检验方法JB/T 9213-1999无损检测-渗透检查-A型对比试块代替ZBH24002－89ZBH04001-87（NDT,2002.9）JB/T 9216-1999控制渗透探伤材料质量的方法代替ZBJ04003－87JB/T 9218-1999渗透探伤方法代替ZBJ04005－87（NDT,2002-8）HB5358.4-86航空制件渗透检验质量控制标准（NDT,1990-8/9）HB/Z61-92荧光检验说明书MH/T 3002.1-1995航空器无损检测渗透检验EJ186-80着色探伤标准ZB J04 003-87控制渗透探伤材料质量的方法（NDT,1988-4）（已被JB/T9216-1999代替）ZB J04 005-87渗透探伤方法（NDT,1988-4）（已被JB/T9218-1999代替）ZBH24002-89渗透探伤用A型灵敏度对比试块（NDT,1991-4）（已被JB/T9213-1999代替）QJ1268-87着色渗透探伤方法CB3290-85民用船舶铜合金螺旋桨着色探伤方法及评级HG/T 3513-2000渗透剂BX国内主要无损检测标准题录BM （电磁检测）GB 3721-87磁粉探伤机GB/T 5126-2001铝及铝合金冷拉薄壁管材涡流探伤方法（NDT,87-3）GB/T 5248-1998铜及铜合金无缝管涡流探伤方法GB/T 7735-1995钢管涡流探伤方法GB/T 9444-1988铸钢件磁粉探伤及质量评级方法GB/T 12969.2-91钛及钛合金管材涡流检验方法GB/T 12604.6-1990无损检测术语涡流检测代替JB3111-82GB/T 12604.5-1990无损检测术语磁粉检测代替JB3111-82GB/T 10121-1988钢材塔形发纹磁粉检验方法GB/T 11260-1996冷拉圆钢穿过式涡流检验方法GB/T 12606-1999钢管漏磁探伤方法GB/T 12966-91铝合金导电率涡流检测方法GB/T 12968-1991纯金属电阻率与剩余电阻比涡流衰减测量方法GB/T 14480-1993涡流探伤系统性能测试方法GB/T 15822-1995磁粉探伤方法代替ZB H24001-87 ZB J04 006GB/T 17990-1999圆钢点式（线圈）涡流探伤检验方法GB/T 4956-1985磁性金属基体上非磁性复盖层厚度测量的磁性方法GB/T 4957-1985非磁性金属基体上非导电复盖层厚度测量的涡流方法GB 7125压敏胶带厚度测定方法--涡流法GJB593.3-88无损检测质量控制规范-磁粉检验GJB 2028-94磁粉检验GJB 2029-94磁粉检验显示图谱ZJB J10 001-86航空轴承零件磁粉探伤规范ZB H24 001-87旋转磁场磁粉探伤方法（NDT,88-10）ZB J04 006-87钢铁材料的磁粉探伤方法ZB J94 019-90喷油嘴偶件，柱塞偶件，出油阀偶件磁粉探伤方法ZB K54 002-87汽轮机叶片磁粉探伤方法ZB K54 004-87汽轮机铸钢件的磁粉探伤及质量分级方法ZB 1619-85机车车辆车轴磁粉探伤TB 1987-87机车车辆轮对滚动轴承磁粉探伤方法TB 1619-1998机车车辆车轴磁粉探伤TB 2044-1989TYC-3000型客货车轮轴荧光磁粉探伤技术条件TB/T 2047-1996铁路磁粉探伤用非荧光磁粉技术条件TB/T 2205-1991货车无轴箱滚动轴承磁粉探伤判废技术条件TB/T 2247-1991机车牵引齿轮磁粉探伤验收条件TB/T 2248-1991机车牵引齿轮磁粉探伤方法TB/T 2600-1996铁路磁粉探伤用荧光磁粉技术条件TB/T 2814-1997铁道车辆用滚动轴承滚子涡流探伤技术条件HB 5358.3-86航空制件磁粉检验质量控制标准（NDT,90-10）HB/Z72-83航空零件磁粉探伤说明书HB/Z5003-74磁粉探伤用磁粉质量检验说明书HB/Z5004-74磁粉探伤用磁悬液的配制和质量检验说明书HB/Z 184-90钢铁零件磁粉检验缺陷显示图谱HB5356-86铝合金电导率涡流测试方法HB7063-94铝合金电导率和硬度HB5370-87磁粉探伤-橡胶铸型法YB47-64塔形车削发纹检验法YB/T 143-1998涡流探伤信号幅度误差测量方法YB/T 127-1997黑色金属电磁（涡流）分选检验方法YB 4083-1992钢管自动涡流探伤系统综合性能测试方法EJ187-80磁粉探伤标准JB1832-76磁粉探伤机JB3965-1985钢制压力容器磁粉探伤（NDT,87-9）JB741-80钢制焊接压力容器技术条件附录五JB2119-77金属复盖层厚度的磁性检验方法JB4248-1986压力容器锻件磁粉探伤（已废止）JB/T 5442-1991压缩机重要零件的磁粉探伤JB/T 5391-1991铁路机车车辆滚动轴承零件磁粉探伤规程JB/T 6061-1992焊缝磁粉检验方法和缺陷磁痕的分级JB/T 6063-1992磁粉探伤用磁粉技术条件JB/T 6065-1992磁粉探伤用标准试片JB/T 6066-1992磁粉探伤用标准试块JB/T 5486-1991裂纹测深仪技术条件JB/T 5525-1991涡流探伤仪性能测试方法JB/T 6439-1992阀门受压铸钢件磁粉探伤检验JB/T 6719-1993内燃机进、排气门磁粉探伤代替NJ437-86JB/T 6722-1993内燃机连杆磁粉探伤JB/T 6729-1993内燃机曲轴、凸轮轴磁粉探伤JB/T 6870-1993旋转磁场探伤仪技术条件JB/T 6912-1993泵产品零件无损检测磁粉探伤JB/T 7367-1994圆柱螺旋压缩弹簧磁粉探伤方法JB/T 7411-1994电磁轭探伤仪技术条件JB/T 8290-1998磁粉探伤机旧标准GB3721-83JB/T 8393-1996磁性和涡流式覆层厚度测量仪JB/T 8468-1996锻钢件磁粉检验方法JB/T 9268-1999汽轮机叶片磁粉探伤方法JB/T 9630.1-1999汽轮机铸钢件磁粉探伤及质量分级方法JB/T 9736-1999喷油嘴偶件、柱塞偶件、出油阀偶件磁粉探伤方法JB/ZQ 6105-1984大型曲轴锻件的磁粉检验JB/ZQ 6101-1985锻钢件的磁粉检验方法ZB J04 006-87钢铁材料的磁粉探伤方法CB819-75柴油机零件磁粉探伤CB973-81柴油机零件磁粉探伤质量要求NJ284-82柴油机油泵油嘴三对偶件磁粉探伤技术条件NJ310-83内燃机连杆螺栓磁粉探伤技术条件NJ317-84柴油机锻钢曲轴、凸轮轴磁粉探伤技术条件（NDT,86-9）NJ318-84柴油机球墨铸铁曲轴、凸轮轴磁粉探伤技术条件（NDT,86-9）NJ319-84内燃机连杆磁粉探伤技术条件（NDT,86-9）NJ320-84内燃机零部件磁粉探伤方法（NDT,86-9）NJ327-84内燃机活塞销磁粉探伤技术条件NJ437-86内燃机进、排气门磁粉探伤技术条件SY/T 0066-1999钢管防腐层厚度的无损测量方法（磁性法）SY/T 5448-1992油井管无损检测方法钻具螺纹磁粉探伤MH/T 3002.2-1995航空器无损检测磁粉检验MH/T 3002.5-1997航空器无损检测涡流检验（NDT2000-5）国内主要无损检测标准题录BR （射线照相检验）GB/T 17925－1999气瓶对接焊缝Ｘ射线实时成象检测（NDT/2001-1）GB/T 16544-1996球形储罐γ射线全景曝光照相方法GB/T 5677-1985铸钢件射线照相及底片等级分类方法（NDT,91-3）GB/T 3323-1987钢熔化焊对接接头射线照相和质量分级（NDT,89-7）GB/T 12604.2-1990无损检测术语射线检测代替JB3111-82GB/T 12604.8-1995无损检测术语中子检测代替JB3111-82GB/T 11346-1989铝合金铸件X射线照相检验针孔（圆形）分级GB 11712-89用于X 、r线外照射放射防护的剂量转换因子GB 15849-95密封放射源的泄漏检验方法GB 16757-1997X射线防护服GB/T 5618-85线型象质计GB/T 5254-1985锗单晶晶向X光衍射测定方法GB/T 4835-1984辐射防护用携带式χ，γ辐射剂量率仪和监测仪GB/T 4075-1983密封放射源分级GB/T 4076密封放射源的一般规定GB 4792-1984放射卫生防护基本标准GB 6846-86确定暗室照明安全时间的方法GB 8703-88辐射防护规定GB/T 12162.1-2000用于校准剂量仪和剂量率仪及确定其能量响应的X和Υ参考国徽第1部分：辐射特性及产生方法GB/T 12605-1990钢管环缝熔化焊对接接头射线透照工艺和质量分级（NDT,91-6）GB/T 14058-93r射线探伤机GB 7704-87X射线应力测定方法GB 10252-1998钴60辐照装置的辐射防护与安全标准GB/T 10257-2001核仪器和核辐射探测器质量检验规则GB 11226-89工业射线照相底片观片灯（NDT,91-4）GB/T 11806放射性物质安全运输规定GB/T 11851-1989压水堆燃料棒焊缝X射线照像检验方法GB/T 9582-1998工业Χ线胶片ISO感光度和平均斜率的测定方法，Χ、γ射线测定法GJB593.2-88无损检测质量控制规范-Χ射线照相检验GJB 1187-91X 射线检验说明书GJB 1038.2-90纤维增强塑料无损检验方法--X 射线检验GJB 1468-92铝及铝合金熔焊对接接头X 射线照相检验方法QJ 1175-87不锈钢薄板焊缝Χ射线探伤方法QJ 1175A-1996钢薄板熔焊对接接头X射线照相检验方法QJ 1390-88Χ射线照相检验规范QJ 1583-88铝及铝合金熔焊焊缝Χ射线照相检验方法QJ 1246-87石墨材料和制品的X射线探伤方法QJ 2689-1994电子元器件中多余物的X射线照相检验方法HB/Z60-81Χ射线检验说明书HB/Z 242-93中粒中速型工业X 射线胶片验收规范HB966-70铸造铝合金针孔Χ光透视分级标准HB967-70ZM-5镁合金显微疏松Χ光透视分级标准HB5131-79结构钢精密铸件内部疏松Χ光透视分级标准HB5358.2-86航空制件Χ射线照相检验质量控制标准（NDT,90-3）HB963-90铝合金铸件技术标准HB5135-79结构钢和不锈钢熔焊接头质量检验HB5677铸钢件射线照相及底片等级分类方法HB5395-1988铝合金铸件X 射线照相检验长形针孔分级标准HB5396-1988铝合金铸件X 射线照相检验海绵状疏松分级标准HB5397-1988铝合金铸件X 射线照相检验分散疏松分级标准HB6573-1992熔模钢铸件用标准参考射线底片HB6578-92铝镁合金铸件检验用标准参考射线底片CB828-75船体焊缝射线探伤CB3127-82焊缝射线照相技术条件CB/T 3558-93船舶钢焊缝射线照相工艺和质量分级CB/T 3177-93船舶钢焊缝射线照相和超声波检查规则DJ60-79电力部电力建设施工及验收技术规范：金属焊缝射线检验篇SD 143-85水电部电力建设施工及验收技术规范（钢制承压管道对接焊缝射线检验篇）EJ 185-80对接焊缝射线探伤标准EJ 286-92无损检测用铱192γ源EJ 943-1995辐射工作人员个人监测管理规定EJ/T 984-1995环境监测用χ，γ辐射测量仪第一部分剂量率仪型EJ/T 985-1995环境监测用χ，γ辐射测量仪第二部分剂量率仪型EJ 1024-1996无损检测用γ放射源ZB J04 004-87射线照相探伤方法（NDT,88-7）（已被JB/T9217-1999代替）ZB J04 002-87控制射线照相图象质量的方法（NDT ,88-8）（已被JB/T9215-1999代替）ZB N74 003-90X射线应力测定仪技术条件ZB N78 001-88工业X射线探伤机主参数系列ZB N78 002-88工业探伤用X射线管通用技术条件ZB N78 003-88工业探伤X射线管主参数系列ZB N78 004-88软X射线探伤机ZB N78 005-88变频充气X射线探伤机ZB N78 006-88侧窗荧光分析X射线管ZBY 201-84工业X射线探伤机通用技术条件ZBY 202-84携带式工业X射线探伤机技术条件ZBY 203-84固定式（移动式）工业X射线探伤机技术条件ZBY 315-85500KV以下工业X射线探伤机防护规则ZBY 316-85工业X射线探伤机性能测试方法JJG40-93X射线探伤机JB 1282-73工业Χ射线探伤机技术条件JB 1835-76工业Χ射线探伤机主要参数系列JB 1836-76工业Χ射线管一般技术条件JB 2385-78工业Χ射线管参数系列JB 673-77X射线机用直流高压电缆JB/T 5068-1991金属覆盖层厚度测量X射线光谱方法JB/T 5075-1991射线照相用铅增感屏JB/T 5454-91周向X射线探伤机JB/T 5455-91金属陶瓷管X射线探伤机JB/T 5453-1991工业X射线图象增强器电视系统技术条件JB/T 57110.2-1999XXH,XXC系列携带式X射线探伤机产品质量分类JB/T 57110.3-1999XXQ,XXG系列携带式X射线探伤机产品质量分类JB/T 57111-94XXH、XXC系列携带式X射线探伤机产品质量分等JB/T 57112-94XXQ、XXG系列携带式X射线探伤机产品质量分等JB/T 57113-94箱体式全防护软X射线探伤机产品质量分等JB/T 57114.1-1999XC系列工业探伤用X射线管产品质量分类JB/T 57114.2-1999XCQ系列工业探伤用X射线管产品质量分类JB/T 57115-94XCQ系列工业探伤用X射线管产品质量分等JB/T 57116.1-1999XYY系列X射线探伤机产品质量分类JB/T 57116.2-1999XYD系列X射线探伤机产品质量分类JB/T 57117-94XYD系列X射线探伤机产品质量分等JB/T 6215-1992工业用X射线管系列型谱JB/T 6220-1992射线探伤用黑度计JB/T 6221-1992工业用X射线探伤机电气通用技术条件JB/T 6440-1992阀门受压铸钢件射线照像检验JB/T 6515-92工业用X射线管系列型谱JB/T 6828-1993周向X射线管技术条件JB/T 6829-1993金属陶瓷X射线管技术条件JB/T 7260-1994空气分离设备铜焊缝射线照像和质量分级JB/T 7412-1994固定式（移动式）工业X射线探伤机代替ZBY203-84JB/T 7413-1994携带式工业X射线探伤机代替ZBN78005-87，ZBY201-84，ZBY202-84JB/T 7808-1995工业X射线探伤机主参数系列代替ZBN78001-86JB/T 7902-1995线型像质计JB/T 7903-1999工业射线照像底片观片灯代替JB/T7903－95JB/T 8387-1996工业探伤X射线管主参数代替ZBN78003-88JB/T 8426-1996金属覆盖层镍-磷合金镀层X射线衍射试验方法JB/T 8764-1998工业探伤用X射线管通用技术条件代替ZGN78002-86JB/T 9215-1999控制射线照相图象质量的方法代替ZBJ04002－87JB/T 9217-1999射线照相探伤方法代替ZBJ04004－87JB/T 9394-1999X射线应力测定仪技术条件JB/T 9399－1999X射线分析仪器技术条件代替ZBN30009－89JB/T 9400－1999X射线衍射仪技术条件代替ZBN33011－89JB/T 9401-1999侧窗荧光分析X射线管JB/T 9402-1999工业X射线探伤机性能测试方法代替ZBY316－85 （<无损探伤> 2001-3,4）JB7788-1995500KV以下X射线探伤机防护规则代替ZBY315-85JBJ-7-81机械工厂建筑设计规定：第二章一射线探伤室WCGJ 040601-1994燃油锅炉填角焊缝射线照相和质量分级MH/T 3002.3-1997航空器无损检测-射线检验Q/SY XQ6-2001中国石油天然气股份有限公司西气东输管道分公司企业标准：西气东输管道工程管道对接环焊缝射线检测SY 4056-1993石油天然气钢质管道对接焊缝射线照像和质量分级国内主要无损检测标准题录BU （超声检测）GB/T 1786-1990锻制园并的超声波探伤方法GB/T 2108-1980薄钢板兰姆波探伤方法GB/T 2970-1991中厚钢板超声波探伤方法GB/T 3310-1999铜合金棒材超声波探伤方法GB 3389.2压电陶瓷材料性能测试方法纵向压电应变常数d33的静态测试GB 3947-83声学名词术语GB/T 4162-1991锻轧钢棒超声波探伤方法GB/T 4163-1984不锈钢管超声波探伤方法（NDT,86-10）GB/T 5193-1985钛及钛合金加工产品（横截面厚度≥13mm）超声波探伤方法（NDT,89-11）GB/T 5777-1996无缝钢管超声波探伤方法GB/T 6402-1991钢锻件超声波探伤方法GB 6427压电陶瓷振子频率温度稳定性的测试方法GB/T 6519-2000变形铝合金产品超声波检验方法GB/T 7734-1987复合钢板超声波探伤方法GB/T 8361-2001轴承钢冷拉园钢表面超声波探伤方法（NDT,91-1）GB/T 7233-1987铸钢件超声探伤及质量评级方法（NDT,89-9）GB/T 8651-1988金属板材超声板波探伤方法GB/T 8652-1988变形高强度钢超声波检验方法（NDT,90-2）GB/T 7736-2001钢的低倍组织及缺陷超声波检验法（取代YB898-77）GB/T 11259-1999超声波检验用钢制对比试块的制作与校验方法GB/T 12604.1-1990无损检测术语超声检测代替JB3111-82GB/T 12604.4-1990无损检测术语声发射检测代替JB3111-82GB/T 12969.1-1991钛及钛合金管材超声波检验方法GB/T 13315-1991锻钢冷轧工作辊超声波探伤方法GB/T 13316-1991铸钢轧辊超声波探伤方法GB/T 11343-1989接触式超声斜射探伤方法（WSTS,91-4）GB/T 11344-1989接触式超声波脉冲回波法测厚GB/T 11345-1989钢焊缝手工超声波探伤方法和探伤结果的分级（WSTS,91-2～3）GB/T 15830-1995钢制管道对接环焊缝超声波探伤方法和检验结果分级GB/T 18182-2000金属压力容器声发射检测及结果评价方法GB/T 18356-2000焊接钢管（埋弧焊除外）-用于确认水压密实性的超声波检测方法GB/T 18604-2001用气体超声流量计测量天然气流量GB/T 18694-2002无损检测超声检验探头及其声场的表征GB/T 18852-2002无损检测超声检验测量接触探头声束特性的参考试块和方法GJB593.1-88无损检测质量控制规范一超声纵波和横波检验GJB 1038.1-90纤维增强塑料无损检验方法--超声波检验GJB 1580-93变形金属超声波检验GJB 2044-94钛合金压力容器声发射检验方法GJB 1538-92飞机结构件用TC4 钛合金棒材规范ZBY 230-84A型脉冲反射式超声探伤仪通用技术条件（NDT,87-4/84版）（已被JB/T10061-1999代替）ZBY 231-84超声探伤仪用探头性能测试方法（NDT,87-5/84版）（已被JB/T10062-1999代替）ZBY 232-84超声探伤用1号标准试块技术条件（NDT,87-6/84版）（已被JB/T10063-1999代替）ZBY 344-85超声探伤用探头型号命名方法（NDT,87-6）ZBY 345-85超声探伤仪用刻度板（NDT,87-6）ZB G93 004-87尿素高压设备制造检验方法--不锈钢带极自动堆焊层超声波检验ZB J04 001-87A型脉冲反射式超声探伤系统工作性能测试方法（NDT,88-6）（已被JB/T9214-1999代替）ZB J74 003-88压力容器用钢板超声波探伤（已废止）ZB J26 002-89圆柱螺旋压缩弹簧超声波探伤方法ZB J32 004-88大型锻造曲轴超声波检验（已被JB/T9020-1999代替）ZB U05 008-90船用锻钢件超声波探伤ZB K54 010-89汽轮机铸钢件超声波探伤及质量分级方法ZB N77 001-90超声测厚仪通用技术条件ZB N71 009-89超声硬度计技术条件ZB E98 001-88常压钢质油罐焊缝超声波探伤（NDT,90-1）（已被JB/T9212-1999代替）SDJ 67-83水电部电力建设施工及验收技术规范：管道焊缝超声波检验篇QJ 1269-87金属薄板兰姆波探伤方法QJ 1274-1987玻璃钢层压板超声波检测方法QJ 2252-1992高温合金锻件超声波探伤方法及质量分级标准CB 827-75船体焊缝超声波探伤CB 3178-83民用船舶钢焊缝超声波探伤评级标准CB/Z211-84船用金属复合材料超声波探伤工艺规程CB 1134-85BFe30-1-1管材的超声波探伤方法CB/T 3907-1999船用锻钢件超声波探伤CB/T 3559-94船舶钢焊缝手工超声波探伤工艺和质量分级CB/T 3177-94船舶钢焊缝射线照相和超声波检查规则TB 1989-87机车车辆厂，段修车轴超声波探伤方法TB 1558-84对焊焊缝超声波探伤TB 1618-85机车车辆车轴超声波探伤TB 1606-1985球墨铸铁曲轴超声波探伤TB 2046-1989机车新制轮箍超声波探伤方法TB 2049-1989机车车辆车轴厂、段修超声波探伤标准试块TB/T 2327-1992高锰钢辙叉超声波探伤方法TB/T 2340-1993多通道A型显示钢轨超声波探伤仪技术条件TB/T 2494.1-1994轨道车辆车轴探伤方法新制车轴超声波探伤TB/T 2494.2-1994轨道车辆车轴探伤方法在役车轴超声波探伤TB/T 2634-2000钢轨超声波探伤探头技术条件TB/T 2658.9-1995公务作业标准钢轨超声波探伤作业TB/T 2882-1998车轮超声波探伤技术条件HB/Z59-81航空金属材料及零件超声纵波探伤说明书HB/Z5141-803Cr3Mo3VNb热作模具钢坯超声波探伤HB 5169-81铂铱25合金板材超声波探伤方法HB/Z33-82变形高温合金棒材超声波检验说明书HB/Z34-82变形高温合金园并及盘件超声波检验说明书HB/Z35-82不锈钢和高强度结构钢棒材超声检验说明书HB/Z36-82变形钛合金棒材超声波检验说明书HB/Z37-82变形钛合金园并及盘件超声波检验说明书HB/Z74-83航空铝合金锻件超声波检验说明书HB/Z75-83航空用小直径薄壁无缝钢管超声波检验说明书HB/Z76-83结构钢和不锈钢航空锻件超声检验说明书HB 5265-83航空发动机TC11钛合金压气机盘用并（环）坯及锻件超声波检验说明书HB 5266-83航空发动机TC11钛合金压气机盘用并（环）坯及锻件超声波检验验收标准HB 5358.1-86航空制件超声波检验质量控制标准（NDT,90-6）HB 6108-1986金属蜂窝胶接结构声谐振法检测标准HB 6107-1986金属蜂窝胶接结构声阻法检测标准HB 5460-1990蜂窝构件超声波穿透C 扫描检测方法MH/T 3002.4-1997航空器无损检测超声检验YB 898-77钢材低倍缺陷超声波检验方法YB 943-78锅炉用高压无缝钢管超声波检验方法YB 950-80专用TC4钛合金锻制并材超声波探伤方法YB 951-81钢轨超声波探伤方法YB 3209-82锻钢冷轧工作辊超声波探伤方法YB 4082-1992钢管自动超声探伤系统综合性能测试方法YB/T 144-1998超声探伤信号幅度误差测量方法YB/T 145-1998钢管探伤对比试样人工缺陷尺寸测量方法JB 1151-1973高压无缝钢管超声波探伤JB/T 1152-1981锅炉和钢制压力容器对接焊缝超声波探伤（NDT,82-2）JB/T 3144-1982锅炉大口径管座角焊缝超声波探伤JB/T 1582-1996汽轮机叶轮锻件超声探伤方法（NDT,86-12）JB 2674-80合金钢锻制模块技术条件JB/T 1581-1996汽轮机、汽轮发电机转子和主轴锻件超声波探伤方法JB 3963-1985压力容器锻件超声波探伤（NDT,87-8）（已废止）JB/T 4010-1985汽轮发电机用钢制护环超声探伤方法（NDT,86-12）JB/T 4009-1999接触式超声纵波直射探伤方法代替JB4009－85JB/T 4008-1999液浸式超声纵波直射探伤方法代替JB4008－85JB/T 5093-1991内燃机摩擦焊气门超声波探伤技术条件JB/T 5439-1991压缩机球墨铸铁零件的超声波探伤JB/T 5440-1991压缩机锻钢零件的超声波探伤JB/T 5441-1991压缩机铸钢零件的超声波探伤JB/T 5754-1991单通道声发射检测仪技术条件JB/T 6903-1993阀门锻钢件超声波检查方法JB/T 6916-1993在役高压气瓶声发射检测和评定方法JB/T 7367.1-2000圆柱螺旋压缩弹簧超声波探伤方法JB/T 7522-1994材料超声速度的测量方法JB/T 7524-1994建筑钢结构焊缝超声波探伤JB/T 7667-1995在役压力容器声发射检测评定方法JB/T 7913-1995 超声波检验用钢制对比试块的制作与校验方法旧标准GB/TH11259-89（2000年作废）JB/T 8283-1999声发射检测仪性能测试方法代替JB/T8283－95JB/T 8428-1996校正钢焊缝超声波检测仪器用标准试块JB/T 8467-1996锻钢件超声波探伤方法JB/T 8931-1999堆焊层超声波探伤方法JB/T 9020-1999大型锻造曲轴超声波检验JB/T 9212-1999常压钢质油罐焊缝超声波探伤代替ZBE98001－88JB/T 9214-1999A型脉冲反射式超声探伤系统工作性能测试方法代替ZBJ04001－87JB/T 9219-1999球墨铸铁超声声速测定方法JB/T 9377-1999超声硬度计技术条件JB/T 9630.2-1999汽轮机铸钢件超声波探伤及质量分级方法JB/T 9674-1999超声波探测瓷件内部缺陷JB/T 10061-1999A型脉冲反射式超声探伤仪通用技术条件代替ZBY230-84JB/T 10062-1999超声探伤仪用探头性能测试方法代替ZBY231-84JB/T 10063-1999超声探伤用1号标准试块技术条件代替ZBY232-84JB/T 53070-1993加氢反应器焊缝超声波探伤JB/T 53071-1993加氢反应器堆焊层的超声波探伤JB 4125-85超声波检验用铝合金参考试块的制造和控制JB 4126-85超声波检验用钢质参考试块的制造和控制JB/ZQ6141-1986超声波检验用钢质对比试块的制作和控制（机械工业部重型矿山机械工业局企业标准）（WSTS,90-1）JB/ZQ 6142-1986超声波检验用铝合金对比试块的制作和控制JB/ZQ 6159-1985奥氏体钢锻件的超声波检验方法JB/ZQ 6104-1984汽轮机和发电机转子锻件超声波探伤方法JB/ZQ 6109-1984铸钢件超声波检测方法JB/ZQ 6112-1984汽轮发电机用钢质护环的超声波检验方法JB/Z 262-86超声波探测瓷件内部缺陷（已被JB/T 9674-1999代替）JB/Z 265-86球墨铸铁超声声速测定方法（已被JB/T 9219-1999代替）JG/TJG/T 3034.1-1996焊接球节点钢网架焊缝超声波探伤及质量分级法3034.2-1996螺栓球节点钢网架焊缝超声波探伤及质量分级法（JG--建筑工业行业标准）[NDT2000-12]DL/T 5048-95电站建设施工及验收技术规范（管道焊接接头超声波检验篇）JJG403-86超声波测厚仪SY 4065-1993石油天然气钢制管道对接焊缝超声波探伤及质量分级SY/T 5446-1992油井管无损检测方法钻杆焊缝超声波探伤SY/T 5447-1992油井管无损检测方法超声测厚EJ/T 958-1995核用屏蔽灰铁铸件超声纵波探伤方法与验收准则HG/T 3175-1987尿素高压设备制造检验方法不锈钢带极自动堆焊层超声波检查WCGJ 040602-1994燃油锅炉填角焊缝超声波探伤标准CECS21:2000超声法检测混凝土缺陷技术规程（中国建筑科学研究院结构所）CECS02:1988超声-回弹综合法检测混凝土抗压强度规程。

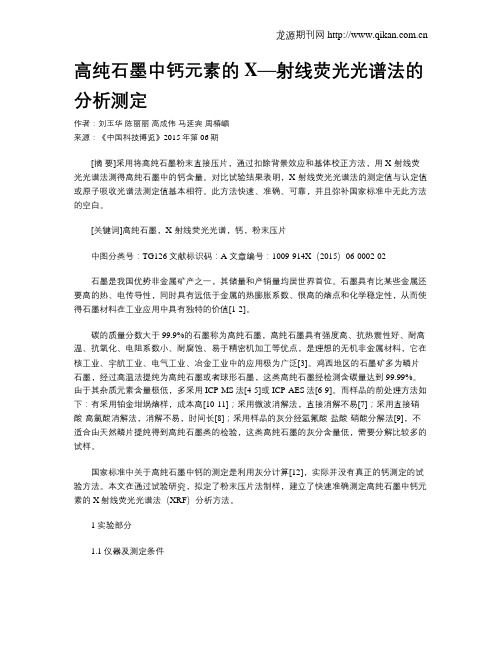

高纯石墨中钙元素的X—射线荧光光谱法的分析测定作者：刘玉华陈丽丽高成伟马延宾周椿嵋来源：《中国科技博览》2015年第06期[摘要]采用将高纯石墨粉末直接压片，通过扣除背景效应和基体校正方法，用X-射线荧光光谱法测得高纯石墨中的钙含量。

对比试验结果表明，X-射线荧光光谱法的测定值与认定值或原子吸收光谱法测定值基本相符。

此方法快速、准确、可靠，并且弥补国家标准中无此方法的空白。

[关键词]高纯石墨，X-射线荧光光谱，钙，粉末压片中图分类号：TG126 文献标识码：A 文章编号：1009-914X（2015）06-0002-02石墨是我国优势非金属矿产之一，其储量和产销量均居世界首位。

石墨具有比某些金属还要高的热、电传导性，同时具有远低于金属的热膨胀系数、很高的熔点和化学稳定性，从而使得石墨材料在工业应用中具有独特的价值[1-2]。

碳的质量分数大于99.9%的石墨称为高纯石墨，高纯石墨具有强度高、抗热震性好、耐高温、抗氧化、电阻系数小、耐腐蚀、易于精密机加工等优点，是理想的无机非金属材料，它在核工业、宇航工业、电气工业、冶金工业中的应用极为广泛[3]。

鸡西地区的石墨矿多为鳞片石墨，经过高温法提纯为高纯石墨或者球形石墨，这类高纯石墨经检测含碳量达到99.99%。

由于其杂质元素含量极低，多采用ICP-MS法[4-5]或ICP-AES法[6-9]。

而样品的前处理方法如下：有采用铂金坩埚熔样，成本高[10-11]；采用微波消解法，直接消解不易[7]；采用直接硝酸-高氯酸消解法，消解不易，时间长[8]；采用样品的灰分经氢氟酸-盐酸-硝酸分解法[9]，不适合由天然鳞片提纯得到高纯石墨类的检验，这类高纯石墨的灰分含量低，需要分解比较多的试样。

国家标准中关于高纯石墨中钙的测定是利用灰分计算[12]，实际并没有真正的钙测定的试验方法。

本文在通过试验研究，拟定了粉末压片法制样，建立了快速准确测定高纯石墨中钙元素的X射线荧光光谱法（XRF）分析方法。

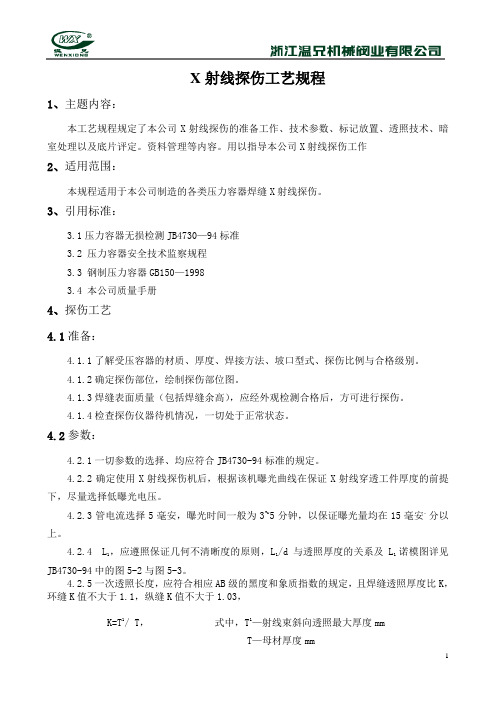

X射线探伤工艺规程1、主题内容：本工艺规程规定了本公司X射线探伤的准备工作、技术参数、标记放置、透照技术、暗室处理以及底片评定。

资料管理等内容。

用以指导本公司X射线探伤工作2、适用范围：本规程适用于本公司制造的各类压力容器焊缝X射线探伤。

3、引用标准：3.1压力容器无损检测JB4730—94标准3.2 压力容器安全技术监察规程3.3 钢制压力容器GB150—19983.4 本公司质量手册4、探伤工艺4.1准备：4.1.1了解受压容器的材质、厚度、焊接方法、坡口型式、探伤比例与合格级别。

4.1.2确定探伤部位，绘制探伤部位图。

4.1.3焊缝表面质量（包括焊缝余高），应经外观检测合格后，方可进行探伤。

4.1.4检查探伤仪器待机情况，一切处于正常状态。

4.2参数：4.2.1一切参数的选择、均应符合JB4730-94标准的规定。

4.2.2确定使用X射线探伤机后，根据该机曝光曲线在保证X射线穿透工件厚度的前提下，尽量选择低曝光电压。

4.2.3管电流选择5毫安，曝光时间一般为3~5分钟，以保证曝光量均在15毫安。

分以上。

4.2.4 L1，应遵照保证几何不清晰度的原则，L1/d与透照厚度的关系及L1诺模图详见JB4730-94中的图5-2与图5-3。

4.2.5一次透照长度，应符合相应AB级的黑度和象质指数的规定，且焊缝透照厚度比K，环缝K值不大于1.1，纵缝K值不大于1.03，K=T1/ T，式中，T1—射线束斜向透照最大厚度mmT—母材厚度mm4.3标记：4.3.1每张底片上必须显示象质计，定位标记与识别标记。

4.3.2象质计4.3.2.1象质计必须放在射线源一侧工件表面上，当射线源一侧无法放置时，则可放在胶片一侧的工件表面上，但象质指数应提高一级或通过对比试验，达到规定要求，并应附加“F”标记以示区别。

4.3.2.2采用周向曝光时，象质计应在内壁相隔900放置一个。

4.3.3定位标记（中心标记、搭接标记）4.3.3.1中心标记放在焊缝边缘5毫米处，纵箭头指向透照焊缝有效区段中心，横箭头指向下一透照焊缝方向。

探伤操作规程目录探伤操作规程 (1)引言 (2)背景介绍 (2)目的和重要性 (2)探伤操作规程的概述 (3)定义和作用 (3)适用范围 (5)相关法规和标准 (5)探伤操作规程的制定 (6)制定目的和原则 (6)制定流程和步骤 (8)相关人员的职责和参与 (9)探伤操作规程的内容 (10)设备准备和检查 (10)操作前的准备工作 (11)操作步骤和技术要求 (12)操作中的注意事项和安全措施 (13)操作后的处理和记录 (14)探伤操作规程的执行和监督 (15)培训和教育 (15)操作执行的监督和评估 (16)纠正措施和改进 (17)探伤操作规程的效果评估 (18)检测结果的准确性和可靠性评估 (18)操作规程的实施效果评估 (19)反馈和改进措施 (20)结论 (21)总结探伤操作规程的重要性和作用 (21)展望未来的发展方向 (21)引言背景介绍随着现代工业的发展，各种机械设备的使用越来越广泛，而这些设备的安全性和可靠性对于生产运营的顺利进行至关重要。
