现场主体结构工程检测作业指导书JW-03.12一．现场主体结构工程检测项目：1. 回弹法检测混凝土抗压强度2. 超声回弹综合法检测混凝土抗压强度3. 钻芯法检测混土抗压强度4. 混凝土结构后锚固承载力试验5. 贯入法检测砌筑砂浆抗压强度6．钢筋间距和保护层厚度检测7．混凝土管桩抗弯性能检测8．预制构件结构性能检测二．回弹法检测（泵送）混凝土抗压强度2.1引用标准：JGJ/T23—2011《回弹法检测混凝土抗压强度技术规程》DB33/T1049-2008《回弹法检测泵送混凝土抗压强度技术规程》2.2适用范围：适用于普通混凝土抗压强度的检测，不适用于表层与内部质量有明显差异或内部存在缺陷的混凝土结构或构件的检测。

2.3回弹仪率定：率定试验宜在室温5℃-35℃的条件下进行，率定时，钢砧应稳固地平放在刚度大的混凝土实体上，回弹仪向下弹击时，取连续弹击三次的稳定回弹值进行平均，弹击杆分四次旋转，每次旋转约90０。

弹击杆每旋转一次的率定平均值均符合80±2的要求。

回弹仪使用时的环境温度应在-4℃～+40℃之间。

2.4收集资料：a.工程名称、部位及设计、施工单位、监理单位和建设单位名称;b.结构或构件名称、外形尺寸、数量及混凝土强度等级；c.水泥品种、标号、安定性、厂名；砂、碎石种类、粒径；外加剂或掺合料品种、掺量；混凝土配合比等；d.施工时材料计量情况，模板、浇筑、养护情况及成型日期等；e.必要的设计图纸和施工记录；f.检测原因。

2.5抽样方法检测结构或构件混凝土强度可采用下列两种方式，其适用范围及构件数量应符合下列规定：1、单个检测：适用于单独的结构或构件的检测；2、批量检测：适用于在相同的生产工艺条件下，混凝土强度等级相同，原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类构件。

随机抽取具有一定的代表性的构件，抽检数量不得少于同批构件总数的30%且构件数量不得少于10个。

当检验批构件数量大于30个时，抽检构件数量可适当调整。

混凝土结构实体检验方案对于涉及混凝土结构安全的重要部位应进行结构实体检验，结构实体检验的内容包括混凝土强度、钢筋保护层厚度以及工程合同约定的项目，本工程中实体检验的内容为混凝土强度和钢筋保护层厚度，下面就将此两项内容的准备及检验进行介绍。

一、同条件养护试块强度检验规范规定：用同条件养护试块强度进行混凝土检验，所以施工中重点要做好同条件养护试块的制作。

1、同条件养护试块的制作同条件养护试块应在混凝土浇筑地点制备，混凝土同条件养护试块代表的是具体结构部位，对应的结构部位由甲方、监理及我部共同选定。

混凝土同条件养护试块的取样应由各方在混凝土浇筑入模处见证取样。

同一强度等级的同条件养护试块的留置数量不宜少于10组，留置数量也不应少于三组。

本工程同条件养护试块的具体留置部位及数量待甲方、监理与我部共同选定。

2、质量保证措施同条件养护试块质量保证措施主要有以下几点：（1）条件养护试块必须现场由专人及时制作；（2）试块制作拆模后应在试块上用黑笔写上同条件养护试块、强度等级、制作日期、结构部位的详细内容，然后放在钢筋笼里，放在对应的结构部位和结构一起养护；（3）同条件养护试块的养护应及时，在混凝土结构养护过程中，必须同时对同条件试块进行养护；因为同条件养护试块的试验日期约有20-40天，在此期间每天也应对试块进行养护。

（4）施工、质检、资料人员在每次混凝土浇筑后，及时检查试块的制作情况，施工、质检人员每天检查试块是否放在上表中对应的部位，是否及时养护；（5）试验人员在同条件养护试块达到规定的养护日期后，应及时送往试验室实验；（6）所有人员必须保护试块，严禁出现破坏、丢失试块的现象发生；二、钢筋保护层实体检验1、设计与规范对钢筋保护层的要求按结构设计要求，本工程钢筋保护层规定如下：注：表中梁、柱、板、剪力墙构件当与土水直接接触时，主筋保护层为50mm。

又按G560010-2002混凝土结构设计规范9.2条关于混凝土保护层的规定如下：纵向受力钢筋混凝土保护层厚度（钢筋外边缘至混凝土表面的距离）不应小于钢筋公称直径。

建筑工程混凝土结构实体检测规定1 总则1.0.1为进一步加强混凝土结构工程实体检测工作，明确检测办法，确保建筑工程质量，根据《混凝土结构工程施工质量验收规范》(GB50204-2002) 以及有关技术标准，结合本市实际制定本规定。

1.0.2 本规定适用于宁波市市区范围内新建、扩建、改建工程的混凝土结构实体检测。

1.0.3 建筑工程混凝土结构实体检测除应遵守本规定外，还应符合国家现行有关规范、标准的要求。

2 基本规定2.0.1 本规定所称的混凝土结构实体检测，内容包括混凝土强度、钢筋保护层厚度、现浇楼板厚度三项指标的检测。

同时，根据工程实际，可增加结构工程室内空间尺寸的检测。

检测数据和结论应真实、可靠、有效，可供建筑结构工程质量评价、设计复核验算等采用。

2.0.2 结构工程完工后，由建设单位按单体工程委托具有浙江省建设厅颁发的建设工程结构检测资质并经宁波市建筑工程安全质量监督总站根据有关规定考核合格的检测机构进行混凝土结构实体检测。

承担结构实体质量检测的检测机构不得与被检测工程的勘察、设计、施工、监理、材料供应等单位存在隶属关系或其他经济利益关系。

2.0.3 混凝土结构实体检测可根据实际情况，分别采用非破损、局部破损和非破损辅以局部破损等检测方法。

所用的检测仪器应通过计量检定，检测操作程序应符合相应规程规定。

2.0.4 混凝土结构实体检测方案应由施工单位项目质量（技术）负责人制定，项目总监理工程师审核，必要时，设计单位项目负责人可参与审核，经建设单位项目负责人批准。

混凝土结构实体检测方案的制定应符合抽取有代表性的楼层、构件并兼顾随机的原则，明确所抽检楼层的构件总数（地下室工程的混凝土强度检测应注明施工检验批数量和具体轴线），并在实施前将审批通过的混凝土结构实体检测方案报宁波市建筑工程安全质量监督总站备案。

2.0.5 凡被市建委列入质量安全重点监管的施工企业施工或列入重点监管的预拌混凝土生产企业供应混凝土的工程，按有关规定要求，加大结构实体检测数量。

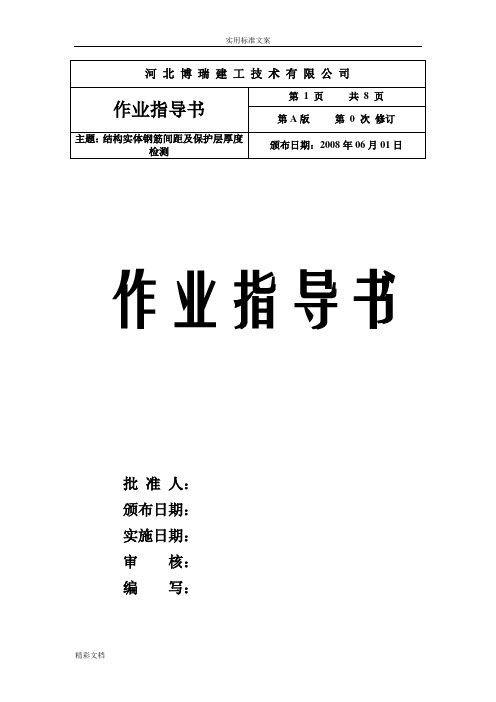

作业指导书批准人：颁布日期：实施日期：审核：编写：目录1适用范围 (3)2 执行标准 (3)3仪器设备 (3)4检测目的 (3)5资料收集 (3)6现场检测 (4)7评定 (7)8检测报告 (8)结构实体钢筋保护层厚度及间距检测1适用范围本作业指导书适用于混凝土结构及构件中钢筋间距和钢筋保护层厚度的现场检测。

2 执行标准GB 50204-2002 《混凝土结构工程施工质量验收规范》GB/T 50344-2004 《建筑结构检测技术标准》JGJ/T 152-2008 《混凝土中钢筋检测技术规程》3仪器设备钢筋位置测定仪。

4检测目的检测混凝土结构及构件中钢筋的间距和混凝土保护层厚度。

5资料收集在检测前，应该收集以下资料：1工程名称、结构及构件名称以及相应的钢筋设计图纸；2建设、设计施工及监理单位名称；3混凝土中含有的铁磁性物质；4检测部位钢筋品种、牌号、设计规格、设计保护层厚度和间距，结构构件中预留管道、金属预埋件等；5施工记录等相关资料；6检测原因。

6现场检测6.1抽样原则6.1.1 钢筋保护层厚度检验的结构部位，应由监理（建设）、施工等各方根据结构构件的重要性共同选定。

6.1.2 对梁、板类构件，应各抽取构件数量的2%且不少于5个构件进行检验；当有悬挑构件时，抽取的构件中悬挑梁类、板类所占比例均不宜小于50%。

6.2测区、测点的布置6.2.1对选定的梁类构件，应对全部纵向受力钢筋的保护层厚度进行检验；6.2.2 对选定的板类构件，应抽取不少于6根纵向受力钢筋的保护层厚度进行检验；6.2.3 对每根钢筋，应在有代表性的部位测量1点；6.2.4 在测定钢筋保护层厚度时须标记检测范围内设计间距相同的连续钢筋轴线位置，连续量测构件钢筋的间距。

6.2.5 当遇到下列情况之一时，应选取不少于30%的已测钢筋且不应少于6处（当试剂检测数量不到6处时全部选取），采用钻孔、剃凿等方法验证，并填写相应的记录表：①认为相邻钢筋对检测结果有影响时；②钢筋工程直径未知或有异议；③钢筋实际根数、位置与设计有较大偏差；④钢筋以及混凝土材质与校准试件有显著差异。

1、适用范围对结构实体钢筋保护层厚度的检验，其检验范围主要是钢筋位置可能显著影响结构构件承载力和耐久性的构件和部位，如梁、板类构件的纵向受力钢筋。

由于悬臂构件上部受力钢筋移位可能严重消弱结构构件的承载力，故应重视对悬臂构件受力钢筋保护层厚度的检验。

2、引用标准《建筑结构检测技术标准》GB/T50344-2004《建筑工程施工质量验收统一标准》GB50300—2001《混凝土结构工程施工质量验收规范》GB50204—2002《混凝土结构设计规范》GB50010—2002《轻骨料混凝土结构设计规范》JGJ12—99《云南省建设工程结构实体检测管理办法》3、仪器设备及主要技术性能3.1主要仪器：ZBL—R620扫描型钢筋位置测定仪3.2工作环境条件：工作温度：0～40℃工作湿度：＜85%电源：9V DC （6节干电池）3.3主要技术指标：精度要求：保护层 5～50mm 误差≤±1mm保护层 50～80mm 误差≤±2mm保护层 80～110mm 误差≤±3mm保护层 110mm以上误差≤±4mm探头体积：标准探头 134×56×38mm增強探头 163×76×40mm测轮距：65×35×40mm保护层厚度笵围：标准探头测试范围 15～50mm增強探头测试范围 40～100mm仪器存储量：6400根钢筋网格扫描范围：0.5×0.5m 1.0×1.0m 2.0×2.0m4、检测人员要求检测人员须经培训考核合格，并能熟练掌握本项检测技术人员，每一项目配制检测人员2名，检测人员应认真负责。

5、检测部位5.1 钢筋保护层厚度和钢筋位置的检测应针对构件中的主要受力钢筋，重点对现浇混凝土悬挑构件，重要的梁、板、墙等构件进行检测，也可由监理（建设）、施工等各方根据结构构件的重要程度共同选定；5.2 楼面板钢筋保护层厚度和楼面板厚度一般应同时检测同一楼面板，钢筋保护层厚度的检测应检测梁边搂面板负弯矩钢筋。

探讨混凝土结构实体钢筋保护层厚度的检验摘要：本文笔者主要阐述了结构实体项目验收中钢筋保护层厚度检测的意义，同时介绍了钢筋保护层厚度检验方法以及检验过程中的一些问题。

可供同行人员参考。

关键词：混凝土结构; 厚度检测; 钢筋保护层混凝土结构及构件的钢筋保护层厚度对工程质量的影响至关重要，同时也是质检人员现场检验的一项重要内容。

2002年,国家标准《混凝土结构工程施工质量验收规范》(gb50204-2002) ( 以下简称《规范》)正式颁布实施,规范中把钢筋保护层厚度检测作为强制性验收检测的内容之一。

缺少钢筋保护层厚度检测报告的工程不能进行验收。

本文笔者主要阐述了结构实体项目验收中钢筋保护层厚度检测的意义，同时介绍了钢筋保护层厚度检验方法以及检验过程中的一些问题。

可供同行人员参考。

1钢筋保护层厚度检测的意义我国传统钢筋分项工程的验收均以隐蔽工程验收作为最后一道检验。

然而，在混凝土的浇筑、振捣过程中，钢筋有可能受到施工干扰而移位。

最常见的就是上部负弯矩钢筋由于施工人员的踩踏而下沉，下部正弯矩钢筋由于垫块不够或分布问题、施工干扰造成移位的现象也时常出现。

钢筋保护层厚度偏小时，较薄的混凝土对钢筋的握裹力减弱，会引起锚固受力和应力传递的不足，影响结构抗力。

而且从长远看，保护层厚度过小会因为混凝土碳化、钢筋锈蚀加快、脱钝，影响结构耐久性及使用年限。

钢筋保护层厚度偏大时，在一般矩形截面受弯构件正截面受弯承载力计算中，以下部正弯矩钢筋为例，其中，=h-a ， a=c＋r为相对受压区高度，a为等效矩形应力图形系数，为混凝土轴心抗压强度的设计值，为纵向钢筋的抗拉强度设计值，b为截面宽度，h为截面高度，c为钢筋保护层厚度，r为钢筋直径，h0为有效高度，ρ为纵向受拉钢筋的配筋率，as为纵向受拉钢筋总截面面积。

可见，在其他条件不变的情况下，钢筋保护层厚度c偏大会造成有效高度h0不足，从而降低受弯承载力mu、裂缝控制性能及刚度。

建筑材料检验作业指导书1. 背景建筑材料检验是确保建筑工程质量的重要环节。

通过对建筑材料进行全面、系统的检验，可以确保这些材料符合规定的标准和质量要求，从而保证建筑工程的安全和可靠性。

2. 目的本作业指导书的目的是为建筑材料检验提供指导。

它包含了一系列的步骤和要求，旨在帮助检验员进行准确、全面的检验工作。

3. 检验步骤3.1 准备工作在进行建筑材料检验之前，检验员应进行充分的准备工作，包括但不限于：- 准备必要的检验工具和设备- 熟悉检验项目的要求和标准- 确保检验环境的安全和整洁3.2 材料采样按照规定的检验标准，检验员应从待检材料中采集样品进行检验。

样品的采集应注意以下几点：- 采样点的选择应具有代表性- 采样方法应符合标准要求- 采样过程应注意避免污染和损坏样品3.3 物理性能检验对于建筑材料的物理性能检验，检验员应按照规定的检验方法进行测试和测量。

主要包括但不限于以下几个方面：- 强度测试：如压缩强度、抗拉强度等- 密度测试：如体积密度、表观密度等- 硬度测试：如洛氏硬度、维氏硬度等- 吸水性测试：如吸水率、饱和系数等3.4 化学成分检验对于建筑材料的化学成分检验，检验员应按照规定的检验方法进行化学分析。

主要包括但不限于以下几个方面：- 元素分析：如钙含量、硅含量等- 成分分析：如水泥中三氧化硫含量等- 水化产物分析：如掺合料的活性矿物含量等3.5 检验记录在进行建筑材料检验的过程中，检验员应及时记录检验结果，并按照相关规定进行报告和归档。

检验记录应包括以下内容：- 样品信息：包括样品编号、采样日期等- 检验项目和方法：详细描述所进行的检验项目和采用的方法- 检验结果：准确记录检验结果和数据- 结论：根据检验结果给出结论和建议4. 注意事项- 检验员在进行建筑材料检验之前应经过专业培训，具备相关知识和技能- 在检验过程中，应遵守相关的安全操作规程和注意事项- 对于不符合标准要求的材料，应及时采取相应的措施，如停用、追溯和更换等5. 参考资料- 建筑材料质量检验规程- 建筑工程质量验收规范- 建筑材料检验方法与标准以上是建筑材料检验作业指导书的内容，希望对检验员的工作有所帮助。

一、结构实体检验的目的：对结构实体检验是在相应分项工程验收合格、过程控制使质量得到保证的基础上，对重要项目进行的验证性检查，其目的是为了加强混凝土结构的施工质量验收，真实地反映混凝土强度及受力钢筋位置等质量指标，确保结构安全。

二、结构实体检验的内容：1、涉及结构安全的重要部位（柱、梁、墙）的砼强度、钢筋保护层厚度。

2、工程合同约定的检验项目。

3、合同约定的，必要时可检验的其它项目。

结构实体检验主要对砼强度、重要结构构件的钢筋保护层厚度两个项目进行。

当工程合同有约定时，可根据合同确定其他检验项目和相应的检验方法、检验数量、合格条件，但其要求不得低于本规范的规定。

当有专门要求时，也可以进行其他项目的检验，但应由合同作出相应的规定。

三、对砼强度的结构实体检验要求：1、对砼强度的结构实体检验的依据：a、对砼强度的检验，一般情况下应以在砼浇筑地点制备并与结构实体同条养护的试件强度为依据。

b、对砼强度的检验，当有合同约定时，应按合同约定，采用非破损或局部破损的检测方法，按国家现行有关标准的规定进行。

实验研究和工程调查表明，与结构实体砼组成成分、养护条件相同的同条件养护试件，其强度可作为检验结构实体砼强度的依据。

同条件养护试件强度判定，仍按现行国家标准《混凝土强度检验评定标准》GB107的有关规定执行。

2、用于结构实体检验的同条件养护试件的留置方式和取样数量，应符合下列要求：a、同条件养护试件所对应的结构构件或结构部位，应由监理、建设、施工等各方共同选定；b、对混凝土结构工程中的各混凝土强度等级，均应留置同条件养护试件；c、同一强度等级的同条件养护试件，其留置的数量应根据混凝土工程量和重要性确定，不宜少于10组，且不应少于3组。

d、同条件养护试件拆模后，应放置在靠近相应结构构件或结构部位的适当位置，并应采取相同的养护方法。

（应装入有明显标识的钢筋笼内予以保护）上述是根据同条件养护试件对结构性能的影响及对检验结果的代表性，规定了结构实体检验用同条件养护试件的留置方式和取样数量。
