发电机保护配置范文一、引言发电机是电力系统中非常重要的设备之一，它承担着将机械能转化为电能的重要任务。
因此，发电机的保护配置对电力系统的稳定运行和设备的安全性至关重要。
本文将介绍一种较为常见的发电机保护配置范文。
二、发电机保护配置方案1.过流保护过流保护是发电机保护的基础保护之一，用于检测电流是否超过额定值，以防止绕组过热、发电机损坏等情况的发生。
该保护配置通常包括三段时间-电流特性曲线及低频紧急保护，其中：(1)低频紧急保护：在发电机电气负荷发生不能逆转的事故时，通过监测低频电压、电流的变化来检测故障点，并通过执行器进行紧急切除，以保护发电机。
(2)第一段时间-电流特性曲线：一般采用固定时间特性，例如时间定值为0.5秒。
当发电机电流超过额定值的1.2倍时，保护装置应发送信号，以切除故障部分，并报警通知操作人员。
(3)第二段时间-电流特性曲线：一般采用固定时间特性，例如时间定值为5秒。
当发电机电流超过额定值的1.5倍时，保护装置应发送信号，以切除故障部分，并报警通知操作人员。
(4)第三段时间-电流特性曲线：一般采用固定时间特性，例如时间定值为20秒。
当发电机电流超过额定值的2倍时，保护装置应发送信号，以切除故障部分，并报警通知操作人员。
2.过电压/欠电压保护过电压/欠电压保护用于监测发电机的电压是否超过或低于额定值。
该保护配置通常包括过电压保护、欠电压保护以及频率电压保护等。
(1)过电压保护：当发电机的输出电压超过额定值的1.1倍时，保护装置应发送信号，以切除电源，并报警通知操作人员。
(2)欠电压保护：当发电机的输出电压低于额定值的0.9倍时，保护装置应发送信号，以切除电源，并报警通知操作人员。
(3)频率电压保护：在发电机频率或电压异常时，保护装置应发送信号，以切除电源，并报警通知操作人员。
3.过温保护过温保护用于监测发电机的温度是否超过额定值，以防止绕组过热，继而发生设备损坏。
该保护配置通常包括油温过高保护、冷却器故障保护等。
继电器保护措施继电器在电力系统中扮演着重要的角色，它们被广泛地应用于各种电气设备中，用于控制和保护电路。
然而，随着电力系统的发展和电气设备的智能化，继电器的保护措施也变得越来越重要。
本文将介绍一些常见的继电器保护措施，以确保电力系统的安全和可靠运行。
1. 过流保护过流保护是继电器的基本功能之一，用于检测电流异常情况并采取相应的措施。
过流保护可以分为瞬时过流保护和定时过流保护。
瞬时过流保护是基于电流瞬时值进行保护，可以快速地断开故障电路，以防止电气设备被损坏。
定时过流保护是基于电流的时间特性进行保护，可以在合适的时间内延时断电，避免误动作。
2. 电压保护电压保护是保护电力系统稳定运行的重要措施之一。
它主要包括欠压保护和过压保护两种形式。
欠压保护用于检测电压降低的情况，当电压低于设定值时，继电器会发出动作信号，以避免电气设备无法正常工作。
过压保护用于检测电压上升的情况，当电压高于设定值时，继电器会采取相应的措施，以防止电气设备过载或损坏。
3. 温度保护温度保护是继电器保护措施中非常重要的一部分，因为电气设备在长时间运行过程中容易产生过热现象。
为了避免电气设备因过热而损坏，继电器需要具备温度保护功能。
温度保护可以通过监测电气设备的温度变化，并及时采取措施，如断开电路或降低负载，以确保设备处于安全的工作状态。
4. 震动保护在一些特殊环境中，如船舶、飞机等，电气设备容易受到震动的影响。
为了保护这些设备免受震动的损坏，继电器可以添加震动保护功能。
震动保护可以通过传感器监测设备的震动情况，并在设定的阈值范围内采取相应的措施，如停止操作或报警。
5. 相序保护相序保护是继电器保护措施中的一项重要功能，它用于监测电力系统中的相序是否正确。
相序错误可能会导致电气设备无法正常工作或受到损害。
继电器可以通过监测电压相位和频率的变化来判断相序是否正确，并发出警报或采取相应的措施，以确保电力系统的正常运行。
综上所述，继电器保护措施对于电力系统的安全和可靠运行至关重要。

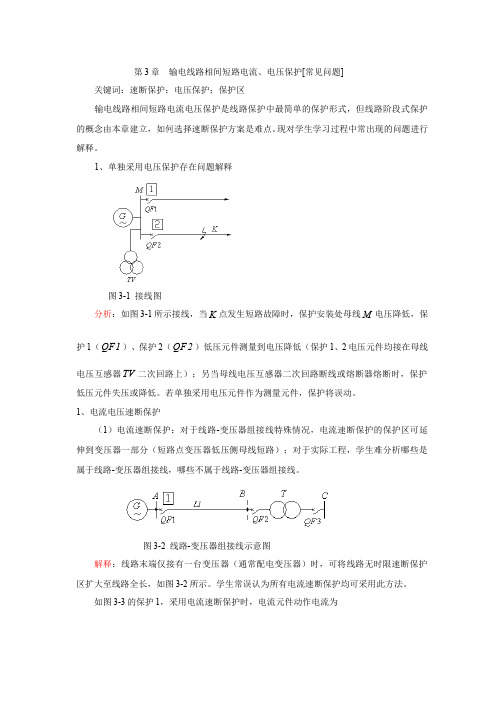

第3章 输电线路相间短路电流、电压保护[常见问题]关键词：速断保护；电压保护；保护区输电线路相间短路电流电压保护是线路保护中最简单的保护形式，但线路阶段式保护的概念由本章建立，如何选择速断保护方案是难点。
现对学生学习过程中常出现的问题进行解释。
1、单独采用电压保护存在问题解释图3-1 接线图分析：如图3-1所示接线，当K 点发生短路故障时，保护安装处母线M 电压降低，保护1（1QF ）、保护2（2QF ）低压元件测量到电压降低（保护1、2电压元件均接在母线电压互感器TV 二次回路上）；另当母线电压互感器二次回路断线或熔断器熔断时，保护低压元件失压或降低。
若单独采用电压元件作为测量元件，保护将误动。
1、电流电压速断保护（1）电流速断保护：对于线路-变压器组接线特殊情况，电流速断保护的保护区可延伸到变压器一部分（短路点变压器低压侧母线短路）；对于实际工程，学生难分析哪些是属于线路-变压器组接线，哪些不属于线路-变压器组接线。
图3-2 线路-变压器组接线示意图解释：线路末端仅接有一台变压器（通常配电变压器）时，可将线路无时限速断保护区扩大至线路全长，如图3-2所示。
学生常误认为所有电流速断保护均可采用此方法。
如图3-3的保护1，采用电流速断保护时，电流元件动作电流为A 1604304.043/370002.1I I 1op =⨯+⨯=（系统阻抗取最小）最大保护区为X Z 43/370001604+=，解之Ω=33.9Z X （保护区为77.7）；最小保护区为XZ 63/37000231604+⨯=，解之Ω=53.5Z X （保护区为46%），保护区满足要求。
（2）电流电压速断保护：电流闭锁电压速断、电压闭锁电流速断、电流电压联锁速断，学生难把握三种相近形式保护整定值上的差异及灵敏度计算。
图3-3 接线图1）电流电压联锁速断（电流电压均为测量元件）动作电流电压表达式为⎪⎩⎪⎨⎧=+==L rel I 1op I 1op L rel s s )3(k I 1op Z K I 3U Z K Z E I I 可靠系数rel K 取8.0～85.0，s Z 为系统正常（经常）运行方式阻抗（一般介于最大与最小阻抗之间）。
零序三次谐波电压保护范围摘要：一、零序三次谐波电压的概述1.零序三次谐波电压的定义2.零序三次谐波电压的作用与影响二、零序三次谐波电压保护的必要性1.电网设备的安全运行2.防止电力系统故障三、零序三次谐波电压保护范围1.保护设备的分类2.保护范围的确定四、零序三次谐波电压保护措施1.设备选型与设计2.保护装置的配置与调试3.运行维护与管理五、提高零序三次谐波电压保护效果的方法1.技术改进与创新2.培训与管理相结合正文：零序三次谐波电压保护范围一、零序三次谐波电压的概述1.零序三次谐波电压的定义零序三次谐波电压是指在三相电力系统中，由于非线性元件的存在，产生的电压波形中包含的频率为基频三倍的电压分量。
这种电压分量会对电力系统中的设备产生影响，可能导致设备损坏、运行不稳定等问题。
2.零序三次谐波电压的作用与影响零序三次谐波电压会对电力系统中的设备产生影响，如：降低设备的绝缘性能、加速设备的磨损、引起设备故障等。
在严重情况下，可能导致电力系统故障，影响电力供应的稳定性。
二、零序三次谐波电压保护的必要性1.电网设备的安全运行为了保证电网设备的安全运行，必须对零序三次谐波电压进行保护。
通过对电力系统中的设备进行保护，可以降低设备故障的风险，提高电力系统的可靠性。
2.防止电力系统故障零序三次谐波电压保护可以有效地防止电力系统故障，确保电力供应的稳定性。
通过对电力系统中的设备进行保护，可以避免因零序三次谐波电压引起的设备损坏和系统中断。
三、零序三次谐波电压保护范围1.保护设备的分类零序三次谐波电压保护范围主要包括输电设备、变电站设备、配电设备以及用户设备。
这些设备在电力系统中起着关键作用，对电力系统的运行安全具有重要意义。
2.保护范围的确定确定零序三次谐波电压保护范围时，应考虑设备的容量、电压等级、运行环境等因素。
同时，还需结合国家相关标准和规定，确保保护范围的合理性。
四、零序三次谐波电压保护措施1.设备选型与设计在选用设备时，应选择具有良好抗谐波性能的设备。
安全电压的分类和说明安全电压又称安全特低电压，它是一种具有直接接触电击和间接接触电击保护的安全措施。
其保护原理是：通过对系统中可能作用于人体的电进行限制，从而使触电时流过人体的电流受到抑制，将触电危险性控制在没有危险的的范围内。
一、特低电压的区段、极限和安全电压额定值1. 超低压段所谓超低压段，是指如下范围：交流(工频)：不过是50V(有效值)；直流(无纹波)：极对地和极间均不大于120V。
2．超低电压限制限值是指任何运行条件下，任何两导体间不可能出现的最高电压值。
超低电压限制可作为从电压值的角度评价电击防护安全水平的基础性数据。
我国国家标准GB 3805—83《安全电压》规定，工频有效值的限值为50 V、直流电压的限值为120V。
我国标准还推荐：当接触面积大于1cm2、接触时间超过1s时，干燥环境中工频电压有效值的极限为33V、直流电压限值为70V；潮湿环境中工频电压有效值的限值为16V、直流电压限值为35V。
3．安全电压额定值我国国家标准GB 3805—83《安全电压》规定了安全电压的系列，将安全电压额定值(工频有效值) 具体选用时，应根据使用环境、人员和使用方式等因素确定。
特别危险环境中使用的手持电动工具应采用42V安全电压；在有触电危险的环境中使用的手持式灯具和本地灯具应36V或24V安全电压，金属容器内、特别潮湿处等特别危险环境中使用的手持照明灯应采用12V安全电压；水下作业等场所应采用6V安全电压。
当电器设备采用24V以上安全电压时，必须采取防护直接接触电击的撮施。
二、超低压保护的类型和安全条件1．类型特低电压电击防护的类型分为特地电压(Extra Low Voltage，缩写ELV和功能特低电压(Functional Extra Low Voltage，缩写FELV)。
其中，ELV防护又包括了安全特低电压(SafetyExtraLowVoltage，缩写SELV)和保护特低电压(protective Extra Low Voltage，缩写PELV)两种类型的防护。
4p过欠压保护范围
4P过欠压保护范围是指电源系统中的一个保护机制，主要用于防止电压过高或过低对设
备造成损害。
其中的4P指的是四个保护参数，即正电压保护、负电压保护、过电压保护
和欠电压保护。
具体来说，正电压保护和负电压保护主要是防止电源电压超出正常工作范围，例如
±15%~±20%。
当电压超出这个范围时，电源系统会采取措施，如停止工作或报警，以保
护设备不受损害。
过电压保护是指在电源系统正常工作电压的基础上，增加一定的电压波动范围，通常是额定电压的1~2倍。
当电压超出这个范围时，保护装置会立即动作，如切断电源或报警，以防止设备受损。
欠电压保护则是针对电压低于正常工作范围的情况。
当电压降低到一定程度时，保护装置会采取措施，如停止工作或报警，以防止设备因电压过低而无法正常运行。
4P过欠压保护范围的具体数值取决于设备的电源类型、电压等级和工作环境等因素。
一
般来说，电压波动范围越大，对设备的损害可能性越大，因此保护范围也需要相应地调整。
在实际应用中，设备制造商会根据实际情况设定合适的保护范围，以确保设备的正常运行和安全。
关于零序电压3UO 的介绍一、3UO 的概念3UO 指的是零序电压，当中性点直接接地系统中发生单相或两相接地时，会产生零序电流电压（I O 、UO ），对于中性点不直接接地系统中发生单相接地时，也会产生零序电压（UO ）。
而保护测控装置采集的是3UO ，为ABC 三相电压的向量之和，即C B A U U U U ••••++=03。
可通过监控后台及测控装置进行查看。
图1监控后台图2 测控装置二、3UO 的来源零序电压3UO 来源两个方面，取外接（母线PT 开口三角电压）或取自产零序电压（C B A U U U U ••••++=03），目前常规站电压基本取外接（母线PT 开口三角电压），智能站取自产零序电压（C B A U U U U ••••++=03）。
图3 3U0来源图 二、3UO 的用途1、用于保护跳闸：在中性点直接接地系统(110kV 及以上系统)中发生单相或两相接地故障时，当系统不接地运行时，主变3U0零序电压保护和间隙电流保护（两者构成主变间隙保护,间隙保护电流电压如图4所示,其中间隙电流取自中性点间隙专用CT,电压保护取外接（母线PT 开口三角电压）或取自产零序电压（C B A U U U U ••••++=03）)共同作为接地短路故障的后备保护，避免系统发生接地故障时，中性点电压升高造成主变中性点绝缘损坏。
图4 间隙保护电流电压获取源在110 kV 及以上系统中性点不接地运行时发生接地故障，当中性点间隙被击穿，经间隙的电流大于整定值时，保护延时跳闸；当间隙未被击穿而间隙零序电压大于整定值时（3U0外接的整定值为180V ，自产的整定值为120V)，保护延时跳闸。
具体动作原理如图5，当间隙零序电流电压大于整定值，且“后备保护启动”与“投入了间隙保护压板”两个条件同时满足的情况下，经延时T1时限保护动作跳本侧断路器；经延时T2时限保护动作跳各侧断路器（正常主变定值一般只整定T2时限，即间隙动作直接跳三侧）。
复压过流三段式保护意思
复压过流三段式保护是指在电气系统中采取的一种保护措施，
用以防止电气设备因过压、过流等异常情况而受到损坏。
这种保护
系统通常包括三个部分，过压保护、欠压保护和过流保护。
过压保
护用来防止电气设备受到过高的电压冲击；欠压保护则是为了确保
电气设备在电压不足的情况下能够正常运行；而过流保护则是为了
防止电气设备因电流过大而受到损坏。
这种保护系统的意义在于保障电气设备的安全运行，防止因电
压或电流异常而引发的设备损坏、火灾等安全隐患。
通过复压过流
三段式保护，可以有效地提高电气设备的可靠性和稳定性，延长设
备的使用寿命，同时也保障了电气系统的安全运行。
在现代工业生产中，电气设备扮演着至关重要的角色，而复压
过流三段式保护则是确保电气设备正常运行的重要保障措施。
因此，对于各类工业生产企业来说，建立完善的复压过流三段式保护系统，是非常重要的一项工作。
只有通过科学合理的保护措施，才能确保
电气设备的安全运行，保障生产的正常进行，同时也保障员工的人
身安全。
低压供电系统的安全防护技术低压供电系统是指电压在1000V以下的供电系统，主要用于工业、商业和家庭等场所的电力供应。
由于低压供电系统存在一定的电击和火灾风险，因此需要采取一系列的安全防护技术来保护人身安全和财产安全。
本文将介绍低压供电系统的安全防护技术，包括接地保护、漏电保护、过电压保护和防火措施等。
1. 接地保护接地保护是低压供电系统的基本安全防护措施之一。
通过将电气设备和金属外壳与地电极相连接，使得电流能够通过接地径流，从而实现电路的可靠接地。
接地保护可以有效地降低电压电位差，减少人体接触电流，防止电击事故的发生。
在低压供电系统中，接地保护主要包括设备接地、中性点接地和保护接地等。
2. 漏电保护漏电保护是低压供电系统的重要安全措施之一。
漏电是指电流由电气设备通过机械损坏或其他原因绕过保护电路而流入接地导致电流不平衡，造成危险的现象。
漏电保护装置可以及时检测到电流的漏流情况，并在漏电超过设定值时自动切断电流，以防止漏电引起的电击或火灾事故。
常见的漏电保护装置有漏电保护开关和漏电保护插座等。
3. 过电压保护过电压是指电压短时间内突然升高到较高水平，可能对电气设备和人身安全造成危害。
过电压保护是低压供电系统的必备措施之一。
过电压保护装置可以通过电压调整、电抗、电容等方法降低过电压的水平，保护电气设备不受过电压的侵害。
常见的过电压保护装置有避雷器、限流器和电压稳定器等。
4. 防火措施低压供电系统的安全防护还需要做好防火工作，以保护人身安全和财产安全。
防火措施主要包括设备防火、线路防火和建筑防火等。
设备防火主要通过选择合适的防火材料和采取相应的防火措施来降低设备的火灾风险。
线路防火主要通过合理布置线路和加装防火屏障等来减少线路火灾的可能性。
建筑防火主要通过采用防火墙、防火门、防火玻璃等来阻止火势蔓延，保护建筑不受火灾的侵害。
综上所述，低压供电系统的安全防护技术主要包括接地保护、漏电保护、过电压保护和防火措施等。
1 概述1.1 适用范围DF3360EA 电容器保护测控装置（以下简称装置），主要适用于中低压系统中装设的单星形、双 星形或三角形接线电容器组，作为电容器组的成套保护和测控。
装置具有保护、测量、控制及通信 的功能，可直接控制断路器分合，进行测量和状态检测，是一个综合的“四合一”装置。
A B CIaIbIc3I0UA UB UC 3U0DF3360EA IAIBICC O M+KMKM+XMXMIbpUbp断路器跳合闸线圈测量 CT保护 CT信号接点监控系统通信端口现场信号开入采集 开入电源中央信号母线跳合闸接点 图 1.1 装置典型使用1.2 装置功能a) 保护功能1) 三段相间过流保护2) 过电压保护3) 低电压保护4) 不平衡电流保护5) 两路两段不平衡电压保护6) 两段零序过流保护7) 非电量保护8) 自动投切功能9) 合闸闭锁功能b) 辅助功能1) PT断线告警2) 零序电压告警3) 接地选线4) 保护功能硬压板5) 检修压板功能6) 可实现动态录波功能，按事件触发录波，记录触发前 5 个周波，触发后 10 个周波7) 具有独立整定的 16 套定值8) 连续记录 64 份保护动作报告和 64 份告警报告9) 连续记录 128 份 SOE 报告和 255 份操作事项10) 在线自诊断功能11) 打印功能（定值、压板、报告、录波数据等）12) 功能强大的笔记本电脑维护分析功能13) 具有定值区复制、模拟报告、触发录波和触发自检等功能c) 测控功能1) 遥测功能：装置采用两表法，完成一条线路 Ia、Ib、Ic、Uab、Ubc、Uca、Q、f 的测量2) 遥信功能：可采集 14 路外部遥信，8 路内部遥信3) 脉冲电度采集功能：可采集 4 路脉冲电度4) 遥控功能：可以完成 1 台断路器的操作d) 通信功能通信接口可以选择如下说明的接口之一1) 可选的双以太网络接口，采用插卡方式，通信媒介可采用光纤或屏蔽电缆，通信速率为 10/100Mbps，通信规约建立在国际标准的 TCP/IP 协议之上2) 可选的 FDKBUS 接口，采用插卡方式，通信媒介采用屏蔽电缆，可实现双网冗余，通信速率为 187.5k～1Mbps，通信规约采用 FNP（Fieldbus Network Protocol）规约3) 可选的光纤 FDKBUS 环网接口，采用插卡方式，通信媒介采用光纤，可实现基于FDKBUS 的光纤冗余双环通信方式，通信速率为 187.5k～1Mbps，通信规约采用 FNP规约4) 可选的标准 RS485 通信接口，通信媒介采用屏蔽电缆，通信速率为 9600bps，通信规约采用 IEC608705103 规约1.3 装置特点a) 采用先进的工业级芯片，装置的 MCU采用 MOTOROLA的 32 位 MCU芯片，硬件系统工作可靠，抗干扰能力强b) 采用 14 位 A/D 采集芯片，提高了数据采集的分辨率和测量精度c) 主要芯片采用表面贴装技术d) 装置电气隔离和屏蔽按国际电磁兼容标准设计e) 采用的保护原理成熟可靠，并且已经有丰富的现场运行经验f) 保护功能相对独立，本间隔所完成的保护和测控功能决不依赖通讯网g) 装置通讯接口采用插卡方式，可以满足不同类型的变电站对通讯网络的要求h) 具有多种网络结构可供选择，提高了系统组网的灵活性i) 具有与 GPS 的 IRIGB 格式对时功能j) 大屏幕汉化液晶显示和东方徽形简化键盘。
