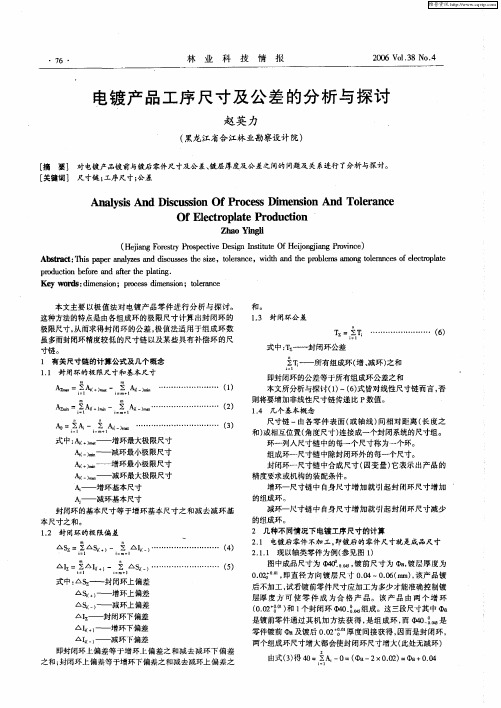

电镀尺寸链

一、尺寸链的概念图5-1: 尺寸链示例二、尺寸链的基本术语及分类（一）尺寸链的基本术语1.环：尺寸链中每个尺寸2.封闭环：在加工或装配过程中最后形成的一环，它的大小是由组成环间接保证的ＡＯ3.组成环：对封闭环有影响的其它各环。

增环：引起封闭环同向变动减环：引起封闭环反向变动（二）尺寸链的分类1.按尺寸链的功能要求分：1）工艺尺寸链2）装配尺寸链2.尺寸链间相互联系分：1）独立尺寸链2）并联尺寸链图5-2:并联尺寸链3.按环的几何特征分1.长度尺寸链2.角度尺寸链图5-3:角度尺寸链3.组合形式4.按环的空间位置分1.直线尺寸链2.平面尺寸链图5-4:平面尺寸链3.空间尺寸链三、尺寸链的计算公式（一）极值法计算公式1.基本尺寸计算2.极限尺寸的计算3.上、下偏差的计算4.环公差的计算5.各环平均公差计算6.平均尺寸及对称偏差计算法二、概率法计算公式k 0、ki为各环的相对分布系数，影响k的因素为二个方面：一是合格率，在公差带范围内即（3σ内）全部合格，认为k'=1不作另外考虑，一般与实际中的情况符合，否则要考虑置信水平P二是分布规律：当分布规律为正态分布时k n=1,否则要考虑分布特性K″获得,在3σ区间内（公差带内）全部合格推导：一、工艺尺寸链的建立和增环、减环判别（一）、尺寸链的建立1.确定封闭环装配尺寸链中，装配精度就是封闭环；（设计）尺寸链中，未标尺寸（环）就是封闭环。

工艺尺寸链：间接获得的，不是直接保证的尺寸。

2.查组成环加工中直接获得且对封闭环有影响的尺寸3.画出尺寸链注意：使组成环环数达到最少（二）、增坏，减环的判别1、回路法：与封闭环反向的为增环，与封闭环同向的为减环。

2、直观法：与封闭环串联的是减环，与封闭环共基线并联的是增环。

串联的组成环性质相同，共基线并联的组成环性质相反。

3、分析法：假定其它组成环均为定值，分析某一组成环，其增大使封闭环增大为增环，反之为减环。

二、工艺基准与设计基准不重合时，工序尺寸及其公差的确定例、图5-5：测量基准与设计基准不重合的尺寸换算轴承碗问题，测量基准与设计基准不重合1、设计要求保证10-0.10及40-0.20孔深任意设计尺寸链，封闭环---总长X0X0=10+40=50, ES(x0)=0, EI0=-0.2-0.1=-0.3封闭环X0=50-00.32、测量问题----如何保证40-0.2？测量基准与设计基准不重合尺寸换算40-0.2尺寸的设计基准为B，无法直接测量改为A, 40-0.2是封闭环，由10-0.1及尺寸X1间接保证A.初检T0=ΣT i？否则调整公差B．判别增减环C．选用公式3、假废品问题，若测量结果为50? 49.75？合格否？需重测Ａ１4、如何提高测量----加工的可能性-----设计工艺装备，保证设计尺寸。

工艺尺寸链计算的基本公式来源：作者：发布时间：2007-08-03工艺尺寸链的计算方法有两种：极值法和概率法。

目前生产中多采用极值法计算，下面仅介绍极值法计算的基本公式，概率法将在装配尺寸链中介绍。

图 3-82 为尺寸链中各种尺寸和偏差的关系，表 3-18 列出了尺寸链计算中所用的符号。

1 ．封闭环基本尺寸式中 n ——增环数目；m ——组成环数目。

2 ．封闭环的中间偏差式中Δ0——封闭环中间偏差；——第 i 组成增环的中间偏差 ;——第 i 组成减环的中间偏差。

中间偏差是指上偏差与下偏差的平均值：3 ．封闭环公差4 ．封闭环极限偏差上偏差下偏差5 ．封闭环极限尺寸最大极限尺寸 A 0max=A 0+ES 0 （ 3-27 ）最小极限尺寸 A 0min=A 0+EI 0 （ 3-28 ）6 ．组成环平均公差7 ．组成环极限偏差上偏差下偏差8 ．组成环极限尺寸最大极限尺寸 A imax=A i+ES I （ 3-32 ）最小极限尺寸 A imin=A i+EI I （ 3-33 ）工序尺寸及公差的确定方法及示例工序尺寸及其公差的确定与加工余量大小，工序尺寸标注方法及定位基准的选择和变换有密切的关系。

下面阐述几种常见情况的工序尺寸及其公差的确定方法。

（一）从同一基准对同一表面多次加工时工序尺寸及公差的确定属于这种情况的有内外圆柱面和某些平面加工，计算时只需考虑各工序的余量和该种加工方法所能达到的经济精度，其计算顺序是从最后一道工序开始向前推算，计算步骤为：1 ．确定各工序余量和毛坯总余量。

2 ．确定各工序尺寸公差及表面粗糙度。

最终工序尺寸公差等于设计公差，表面粗糙度为设计表面粗糙度。

其它工序公差和表面粗糙度按此工序加工方法的经济精度和经济粗糙度确定。

3 ．求工序基本尺寸。

从零件图的设计尺寸开始，一直往前推算到毛坯尺寸，某工序基本尺寸等于后道工序基本尺寸加上或减去后道工序余量。

4 ．标注工序尺寸公差。

第四节工艺尺寸链一、尺寸链的概念尺寸链：相互联系的尺寸按一定顺序首尾相接排列成的尺寸封闭图形。

设计尺寸链：在零件图或在设计图上，确定某些表面间的相互位置的尺寸链。

工艺尺寸链：在工艺文件上，确定某些表面间的相互位置的尺寸链。

如图4-1所示为零件的工序图，凸缘厚度A3，由尺寸A1，A2确定，组成一个工艺尺寸链。

图4-1 设计尺寸链和工艺尺寸链图二、工艺尺寸链的组成尺寸链的环：组成工艺尺寸链的各个尺寸。

①封闭环：最终间接获得或间接保证精度的那个环。

每个尺寸链中只有一个封闭环。

② 组成环：除封闭环以外的其他环。

组成环又分为增环和减环。

（i ）增环（A i ）：其他组成环不变，某组成环的变动引起封闭环随之同向变动的环i A 。

（ii ）减环（A j ）：其他组成环不变，某组成环的变动引起封闭环随之异向变动的环j A 。

建立尺寸链图：1）对工艺过程和工艺尺寸进行分析，确定间接保证精度的尺寸定为封闭环；2）从封闭环出发，按照零件表面尺寸间的联系，用首尾相接的单向箭头顺序表示各组成环。

三）工艺尺寸链的特性1）封闭性：各尺寸的排列呈封闭形式，没有封闭的不能成为尺寸链。

2）关联性：任何一个直接获得的尺寸的变化，都将影响间接获得尺寸及其精度的变化。

四) 工艺尺寸链计算的基本公式 1）极值法计算公式① 封闭环的基本尺寸：等于组成环环尺寸的代数和∑∑=-+=-=mi n m j j i A A A 1110 （1-12）式中，0A ——封闭环的的尺寸； iA ——增环的基本尺寸；jA ——减环的基本尺寸；m ——增环的环数；n ——包括封闭环在内的尺寸链的总环数。

② 封闭环的极限尺寸：最大极限尺寸：等于所有增环的最大极限尺寸之和减去所有减环的最小极限尺寸之和；∑∑=-+=-=mi n m j ji A A A 111m i nm a x m a x 0 （1-13）最小极限尺寸：等于所有增环的最小极限尺寸之和减去所有减环的最大极限尺寸之和。

尺寸链基础一、基本概念为了保证机器或仪器能顺利的进行装配，并达到预定的工作要求。

要在设计与生产过程中，正确分析和确定各零部件尺寸关系，合理确定构成各有关零部件的几何精度（尺寸公差、形状和位置公差），它们之间的关系需用尺寸链来计算和处理。

1.尺寸链的基本术语与定义尺寸链的定义：在零件加工或机器装配过程中，由相互连接的尺寸形成封闭的尺寸组，称为尺寸链。

尺寸链图可见下图。

图1如图1所示零件，其轴向尺寸A0、A1、A2之间也具有封闭性，所组成的尺寸链叫工艺尺寸链。

当尺寸A1、A2一旦确定了，尺寸A0也就得到了，所以A0是加工后间接得到的。

尺寸A0的大小受尺寸A1、A2大小的影响图2如图2所示为轴和孔的装配，间隙S0与孔尺寸S1和轴的尺寸S2也组成封闭图形。

其中S1和S2是直接获得的尺寸，S0是装配后间接获得的尺寸，因此它们构成一个装配尺寸链。

从以上分析，我们可以看出尺寸链具有以下三个特点：1、封闭性：尺寸链必须是由一系列相互连接的尺寸组成的封闭图形。

（至少由三环尺寸组成）。

2、相关性（函数性）：尺寸链中的间接尺寸要受到直接获得尺寸的影响，它们彼此关联，互相制约。

3、唯一性：尺寸链中只有一个间接获得的尺寸（即一个封闭环）。

构成尺寸链的各个尺寸称为环。

环封闭环:加工或装配过程中最后自然形成的那个尺寸。

如上图中的A0和S0。

组成环:尺寸链中除封闭环以外的其他环。

根据它们对封闭环影响的不同，又分为增环和减环。

增环：与封闭环同向变动的组成环称为增环，即当该组成环尺寸增大（或减小）而其它组成环不变时，封闭环也随之增大（或减小），如上图中的A1和S1；减环：与封闭环反向变动的组成环称为减环，即当该组成环尺寸增大（或减小）而其他组成环不变时，封闭环的尺寸却随之减小（或增大），如上图中中的A2和S2。

箭头法判断增减环封闭环A0上面按任意指向画一箭头，见下图，沿已定箭头方向在每个组成环符号A1、A2、A3上各画一箭头，使所画各箭头依次彼此头尾相连，组成环中箭头与封闭环箭头方向相同者为减环，相反者为增环。

尺寸链介绍2010年5月目录尺寸链概述 尺寸链计算案例分析内容提要尺寸链计算软件介绍 尺寸链计算软件演示交流尺寸链概述本部分主要介绍尺寸链中的基本概念、名 词定义、基本方法、原理、目的以及相关 的理论基础等。

尺寸链计算目的• • • • • 验证设计是否能达到质量要求 提高产品合格率 预防生产过程中的重复工作和延工现象 降低产品的返修率 实现产品的无修锉、大批量生产降低成本、缩短周期、提高质量尺寸链计算与研发成本关系尺寸链基本概念在零件的加工或机器的装配中决定各个几何要素(点、线、 面)间相互位置的尺寸通常都是彼此相联系的、按一定顺 序排列的、一个封闭的尺寸系统，这个尺寸系统就称为尺 寸链尺寸链主要特征封闭性：尺寸链必须是一组相关尺寸按 顺序首尾相接而形成的封闭轮廓，其中应 包含一个间接保证的尺寸和若干个与之有 关的直接获得的尺寸 关联性：尺寸链内间接保证的尺寸的大 小和变化范围(即精度)，是受该链内直接 获得的尺寸大小和变化范围所制约的，彼 此间具有特定的函数关系尺寸链的组成单元——环构成尺寸链的每一个尺寸都称为“环”，一条尺寸链中必包含两种环。

封闭环：尺寸链中最终被间接保证的那个尺寸称为封闭环，它是在加工或装配之后形成的。

组成环：除封闭以外尺寸链中其它所有的环皆称为组成环。

组成环按其对封闭环的影响性质又可划分为增环和减环。

尺寸链的组成单元——闭环对于单个零件的加工而言，封闭环通常是零件设计图上未标注的尺寸即最不重要的尺寸。

对于若干零部件的装配而言，封闭环通常是对有关要素间的联系所提出的技术要求，如位置精度、距离精度、间隙过盈等。

注意，不要错误的认为需要求的环就是闭环。

尺寸工程、尺寸链计算、公差分析关系尺寸工程尺寸链计算数据检测统计分析…公差分析公差分析公差分配公差分配（（设计设计））公差分配公差分配（（设计设计））尺寸链的分类——各环尺寸所处的空间位置线性尺寸链：尺寸链各环位于同一平面内，且互相平行平面尺寸链：尺寸链各环位于同一平面内，但其中有些环彼此不平行(存在一定的夹角关系)。
