电容式感应工作原理及设计

完整版电容式传感器课程设计方案一、课程概述本课程设计旨在介绍电容式传感器的原理、特点以及应用，通过实践操作和实验演示，培养学生的实际应用能力和创新思维能力。

课程设计涵盖了传感器的基础知识、电容式传感器的原理和构造、电容测量电路以及电容式传感器的应用场景等内容。

二、课程目标1.掌握电容式传感器的基本原理和构造；2.熟悉电容测量电路的设计与实现；3.理解电容式传感器在不同领域的应用；4.能够进行电容式传感器的实验操作和数据分析。

三、教学内容和方法1.电容式传感器的基础知识（4学时）-电容的基本概念和计算方法；-电容式传感器的分类和特点；-电容式传感器的工作原理。

2.电容式传感器的原理和构造（6学时）-电容式传感器的工作原理和应用范围；-常见的电容式传感器类型及其特点；-电容式传感器的结构和工作原理。

3.电容测量电路的设计（8学时）-常见的电容测量电路的设计原理；-电阻-电容（RC）电路的设计和实现；-桥式电阻-电容（RC）电路的设计和实现；-电容式传感器的输出信号处理和放大。

4.电容式传感器的应用（6学时）-温度测量与控制；-液位检测与控制；-压力传感与控制；-人机交互与触控技术。

5.实验操作和应用案例（6学时）-实验操作：电容的测量和计算；-实验操作：电容式传感器的特性测量；-应用案例：温度测量与控制；-应用案例：液位检测与控制。

四、教学评价1.实验报告和作业：根据实验操作和应用案例，学生需提交实验报告和作业，考察其对电容式传感器的理解和应用能力。

2.课堂讨论和展示：鼓励学生在课堂上参与讨论，展示自己对电容式传感器的理解和实验操作的结果。

3.课程项目：以小组形式设计一个电容式传感器的应用项目，要求学生能够设计并实现一个基于电容式传感器的控制系统，考察学生的创新思维和工程实践能力。

五、教材参考1.《传感器技术与应用》（第3版），明山，高等教育出版社。

2.《电容式传感器技术与应用》（第2版），姚文奇，机械工业出版社。

手机屏幕感应原理手机屏幕感应原理是指手机屏幕能够实时检测和响应用户触摸的动作，并将其转化为电信号传递给手机系统。

目前手机屏幕主要采用电容式触摸屏幕技术，其原理是利用触摸面板上的导电层和控制电路来实现对用户触摸操作的感应。

具体原理如下：一、电容式触摸屏幕构造电容式触摸屏分为玻璃表层、触摸感应层、显示屏和控制电路四个部分。

其中触摸感应层由玻璃或薄膜形成，表面涂有单层或多层导电材料，如导电玻璃或电导膜。

二、感应原理1. 静电感应式电容式触摸屏幕利用静电感应的原理来实现对用户的触摸感应。

当人的手指接触到屏幕时，由于人体带有电荷，会改变触摸屏幕上的电场分布情况，使电场发生变化。

触摸感应层上有的导电薄膜或导电玻璃会在屏幕上形成一个与手指产生的电荷相等但相反的电荷，因此电荷之间会发生排斥作用，从而使触摸感应层的电容发生变化。

2. 容量变化法电容式触摸屏幕还可以通过测量电容的变化来感应用户的触摸操作。

当手指触摸屏幕时，会改变两个电极之间的电容值。

电容与电极之间的距离以及电介质的介电常数有关，而电介质通常是玻璃或空气。

当手指接触到屏幕时，手指和电极之间的距离变小，因此电容值也会相应减小。

三、信号传输与处理电容式触摸屏幕通过触摸感应层上的导电材料将触摸行为转化为电信号，并将其传递给控制电路。

1. 多点触控技术现代手机屏幕往往支持多点触控技术，即能够同时感应到多个触摸点的位置。

这是通过在触摸感应层上设置多个导电电极来实现的。

当多个触摸点同时出现在屏幕上时，电容式触摸屏幕会实时监测和计算每个触摸点的位置，并将其传递给控制电路。

2. 信号处理控制电路会接收到从触摸感应层传递过来的电信号，并通过对信号进行处理和解析，确定用户的触摸点位置以及相应的操作反馈。

然后，将这些信息传递给手机系统，以便进行相应的操作，如屏幕调整、界面切换、图形放大缩小等。

总结起来，手机屏幕感应原理是基于电容式触摸屏的工作原理。

通过感应手指的电荷、电容值的变化等来实时检测和响应用户的触摸操作，从而完成相应的功能。

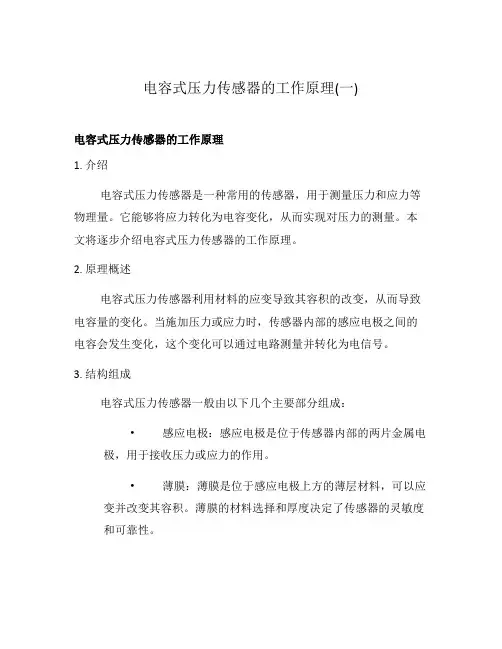

电容式压力传感器首先，我们来了解一下电容式压力传感器的工作原理。

电容式压力传感器通常由两个金属电极和一个介质组成。

当介质受到压力作用时，介质的形变会导致电容的变化，进而改变传感器的输出信号。

通过测量电容的变化，就可以得到介质受到的压力大小。

这种测量原理使得电容式压力传感器具有了很高的灵敏度和精度，能够满足对压力测量的精确要求。

其次，电容式压力传感器具有很高的响应速度。

由于电容的变化是瞬时的，因此传感器对压力的变化能够迅速做出响应，这使得电容式压力传感器在需要快速测量压力的场合中表现出色。

比如在汽车制动系统中，需要对制动液压力进行快速准确的测量，电容式压力传感器就能够胜任这样的任务。

另外，电容式压力传感器还具有很高的稳定性和可靠性。

由于其结构简单、工作原理清晰，因此传感器在长期使用过程中能够保持良好的性能，不易出现故障。

这使得电容式压力传感器在工业生产中得到了广泛的应用，比如在注塑机、冲压机等设备中，都需要对压力进行实时监测，而电容式压力传感器能够稳定可靠地完成这样的任务。

此外，电容式压力传感器还具有很高的适应性。

它可以适用于各种介质的压力测量，比如液体、气体等，而且可以适应不同的工作环境，比如高温、高压等。

这使得电容式压力传感器在航空航天、石油化工等领域中得到了广泛的应用，满足了不同场合对压力测量的需求。

总的来说，电容式压力传感器具有很高的灵敏度、响应速度、稳定性和适应性，能够满足各种工业生产、汽车制造、航空航天等领域对压力测量的需求。

随着科技的不断进步，电容式压力传感器的性能还将不断提升，应用范围也将进一步扩大。

相信在未来的发展中，电容式压力传感器将会发挥更加重要的作用，为各行各业的发展做出更大的贡献。

一、实训目的电容式传感器实训旨在使学生了解电容式传感器的基本原理、结构、工作特性以及在实际应用中的重要性。

通过本次实训，学生应掌握电容式传感器的安装、调试、测试方法，并能够根据实际需求设计和应用电容式传感器。

二、实训内容1. 理论部分- 电容式传感器的基本原理：电容式传感器是利用电容变化来检测物理量的传感器。

其基本原理是通过测量电容的变化来检测被测量的物理量，如位移、振动、压力等。

- 电容式传感器的结构：电容式传感器主要由敏感元件、测量电路和信号处理电路组成。

- 电容式传感器的工作特性：电容式传感器具有高灵敏度、高精度、抗干扰能力强等特点。

2. 实践部分- 安装与调试1. 根据实验要求，将电容式传感器安装到相应的测试平台上。

2. 调整传感器与测试平台的距离，确保传感器能够正确地检测到被测量的物理量。

3. 调整传感器的灵敏度，使其在检测范围内达到最佳性能。

- 测试与数据分析1. 利用实验设备对电容式传感器进行测试，记录测试数据。

2. 分析测试数据，评估传感器的性能，如灵敏度、线性度、重复性等。

3. 根据测试结果，对传感器进行调整和优化。

3. 应用设计- 根据实验要求，设计一个应用实例，如位移测量、振动检测等。

- 分析应用实例中电容式传感器的需求，选择合适的传感器型号和参数。

- 设计电路，实现电容式传感器的信号采集、处理和输出。

三、实训结果与分析1. 测试结果通过实验，我们得到了以下测试结果：- 传感器的灵敏度为0.1mm/V，线性度为0.5%，重复性为0.3%。

- 在测试范围内，传感器能够稳定地检测到被测量的物理量。

2. 数据分析根据测试结果，我们可以得出以下结论：- 电容式传感器具有较高的灵敏度和线性度，能够满足实际应用的需求。

- 传感器的重复性好，稳定性高，适用于长时间连续工作。

3. 应用设计根据实验结果，我们设计了一个位移测量系统。

该系统采用电容式传感器作为测量元件，通过信号采集、处理和输出，实现了对位移的精确测量。

如何设计电容感应式触摸开关电容感应式触摸开关，需要稳定的单火线电源处理以及稳定可靠的触摸感应芯片，做到防误触发、防各种电磁干扰、负载干扰、环境干扰、甚至需要防水防尘功能等智能触摸开关功能要求。

1.电容式传感的基本原理电容传感技术为开发人员提供了一种与用户互动的全新方式，在设计一个电容感应式触摸开关时，需要考虑许多不同的因素。

从以往的使用经验来看，在各种不同的工作条件下，开关的灵敏性必须与多种情况相兼容。

本节我们要讨论在设计电容感应式触摸开关PCB触点图形时，各种不同的排板设计对开关灵敏度的影响，包括电容式传感技术如何使器件具有更高的可靠性以及管理电容式传感技术的控制器如何通过提供更多功能为客户带来增值服务和降低维护成本。

机械开关比较容易磨损，甚至磨坏产品外壳，导致缺口或裂口处侵入污染物。

电容式传感器就不会发生损坏产品外壳的情况，也不会出现缺口粘连物，更不会出现磨损。

因此，采用这种技术的开关器件是替代多种机械开关产品的理想选择。

如下图所示，电容式开关主要由两片相邻的电路极板构成，而根据物理原理，两片极板之间会产生电容。

如果手指等导体靠近这些极板，平行电容(parallelca PAC i-tance)就会与传感器相耦合。

将手指置于电容式传感器上时，电容量会升高；移开手指，电容量则会降低，通过测量电容量就可以判断手指的碰触。

电容式传感器由两片电路极板及相互之间的一定空间所构成。

这些电路极板可以是电路板的一部分，上面直接覆盖绝缘层，当然，也可以使极板顺应各种曲面的弧度。

构建电容式开关的要素包括：电容器、电容测量电路系统、从电容值转换成感应状态的局部智能装置。

典型的电容式传感器电容值介于10～30pF之间。

通常来说，手指经由Imm绝缘层接触到传感器所形成的耦合电容介于1～2pF的范围。

越厚的绝缘层所产生的耦合电容愈低。

若要传感手指的触碰，必须实现能够检测到1%以下电容变化的电容传感电路。

增量求和调制器是一种用于测量电容的高效、简单的电路，下图给出了典型的拓扑结构。

一、实验目的1. 了解各类传感器的基本原理、工作特性及测量方法。

2. 掌握传感器实验仪器的操作方法，提高实验技能。

3. 分析传感器在实际应用中的优缺点，为后续设计提供理论依据。

二、实验内容本次实验主要包括以下几种传感器：电容式传感器、霍尔式传感器、电涡流式传感器、压力传感器、光纤传感器、温度传感器、光敏传感器等。

1. 电容式传感器实验（1）实验原理：电容式传感器利用电容的变化来测量物理量，其基本原理为平板电容 C 与极板间距 d 和极板面积 S 的关系式C=ε₀εrS/d。

（2）实验步骤：搭建实验电路，将传感器安装在实验台上，调整传感器与测量电路的连接，进行数据采集，分析传感器特性。

2. 霍尔式传感器实验（1）实验原理：霍尔式传感器利用霍尔效应，将磁感应强度转换为电压信号，其基本原理为霍尔电压 U=KBIL。

（2）实验步骤：搭建实验电路，将霍尔传感器安装在实验台上，调整传感器与测量电路的连接，进行数据采集，分析传感器特性。

3. 电涡流式传感器实验（1）实验原理：电涡流式传感器利用涡流效应，将金属导体中的磁通量变化转换为电信号，其基本原理为电涡流电压 U=KfB。

（2）实验步骤：搭建实验电路，将电涡流传感器安装在实验台上，调整传感器与测量电路的连接，进行数据采集，分析传感器特性。

4. 压力传感器实验（1）实验原理：压力传感器利用应变电阻效应，将力学量转换为易于测量的电压量，其基本原理为应变片电阻值的变化与应力变化成正比。

（2）实验步骤：搭建实验电路，将压力传感器安装在实验台上，调整传感器与测量电路的连接，进行数据采集，分析传感器特性。

5. 光纤传感器实验（1）实验原理：光纤传感器利用光纤的传输特性，将信息传感与信号传输合二为一，其基本原理为光纤传输的损耗与被测物理量有关。

（2）实验步骤：搭建实验电路，将光纤传感器安装在实验台上，调整传感器与测量电路的连接，进行数据采集，分析传感器特性。

6. 温度传感器实验（1）实验原理：温度传感器利用电阻或热电偶的特性，将温度变化转换为电信号，其基本原理为电阻或热电偶的电阻或电动势随温度变化。

电容式传感器的工作原理电容式传感器是一种常用的传感器，它利用电容的变化来检测目标物体的位置、形状或者其他特性。

电容式传感器的工作原理基于电容的基本性质，通过改变电容器之间的电场来实现测量。

在本文中，我们将详细介绍电容式传感器的工作原理及其应用。

电容式传感器的工作原理是基于电容的变化来实现的。

电容是指两个导体之间的电荷储存能力，它与导体之间的距离和面积成正比，与介质的介电常数成反比。

当目标物体接近或远离电容器时，导致电容器之间的距离或介质的介电常数发生变化，从而导致电容的变化。

通过测量电容的变化，可以得知目标物体的位置、形状或其他特性。

电容式传感器通常由两个导体电极和一个介电材料组成。

当目标物体接近或远离电容器时，导致电容器之间的距离或介质的介电常数发生变化，从而导致电容的变化。

通过测量电容的变化，可以得知目标物体的位置、形状或其他特性。

电容式传感器具有灵敏度高、精度高、响应速度快、结构简单等优点，因此在工业自动化、汽车电子、医疗器械、家用电器等领域得到了广泛的应用。

例如，在工业自动化中，电容式传感器可以用来检测物体的位置、形状，从而实现自动化生产线的控制；在汽车电子中，电容式传感器可以用来检测车辆的液位、压力等参数，从而实现车辆的智能控制；在医疗器械中，电容式传感器可以用来监测患者的生理参数，从而实现医疗设备的精准控制。

总之，电容式传感器是一种常用的传感器，它利用电容的变化来检测目标物体的位置、形状或其他特性。

通过测量电容的变化，可以得知目标物体的位置、形状或其他特性。

电容式传感器具有灵敏度高、精度高、响应速度快、结构简单等优点，在工业自动化、汽车电子、医疗器械、家用电器等领域得到了广泛的应用。

电容式传感器的原理及应用电容传感器是将被测的非电量的变化转换为电容量变化的一种传感器,它不仅能测量荷重、位移、振动、角度、加速度等机械量,还能测量液面、料面、成分含量等热工参量。

这种传感器具有高阻抗、小功率、动态范围大、动态响应较快、几乎没有零漂、结构简单和适应性强等优点。

因此,电容传感器在自动检测技术中占有很重要的地位,并得到广泛的应用。

电容式传感器有着许多优点,应用也非常广泛,本文介绍了电容式传感器的工作原理,应用及发展趋势。

一．基本原理电容式传感器的基本原理是将被测量的变化转换成传感元件电容量的变化，再经过转换电路变成电信号输出。

由物理学可知,两个平行金属板组成的电容器,如果忽略了边缘效应,其电容为C=εS/d。

可见在三种参数中保持其中两个不变而仅仅改变第三个参数电容就会改变,因此电容式传感器可以分为三种类型。

1.1变间距型电容传感器如图(1)所示,1为固定极板,2为可动极板。

当可动极板向上移动x,则电容的增量为ΔC=εS/(d-x)-εS/d=-εS/d(x/(d-x))=C0/d(x/(1-x/d))所以灵敏度S=Δx=C0/d=C0/d(1+x/d+x/d2+x/d3+……)。

从上式中可以看出,电容的变化量与极板移动的位移有关,而且当x/d<<1时,可以近似地认为ΔC=S·x，成线性关系。

为了提高灵敏度可以适当减小电容器初始间距和增大初始电容值。

1.2变面积型电容传感器如图所示,下面的极板为动片,上面的极板为定片。

当动片与定片有一相对线位移时,两片金属极板的正对面积变化,引起电容量的变化。

当线位移x=0时,设初始电容量为C0=εab/d,当x≠0时,Cx=ε(a-x)b/d=C0(1-x/a),因此ΔC=-C0x/a,灵敏度S=-C0/a。

可见变面积型传感器是线性传感器,增大初始电容可以提高灵敏度。

1.3变介质型电容传感器二．电容式传感器的应用1.触摸屏广泛应用于我们日常生活各个领域，如手机、媒体播放器、导航系统数码相机、PDA、游戏设备、显示器、电器控制、医疗设备等。
