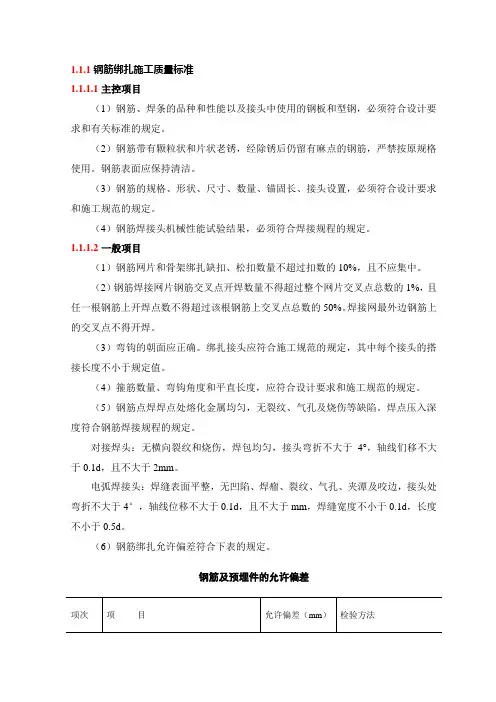

1.1.1钢筋绑扎施工质量标准
1.1.1.1主控项目
(1)钢筋、焊条的品种和性能以及接头中使用的钢板和型钢,必须符合设计要求和有关标准的规定。
(2)钢筋带有颗粒状和片状老锈,经除锈后仍留有麻点的钢筋,严禁按原规格使用。
钢筋表面应保持清洁。
(3)钢筋的规格、形状、尺寸、数量、锚固长、接头设置,必须符合设计要求和施工规范的规定。
(4)钢筋焊接头机械性能试验结果,必须符合焊接规程的规定。
1.1.1.2一般项目
(1)钢筋网片和骨架绑扎缺扣、松扣数量不超过扣数的10%,且不应集中。
(2)钢筋焊接网片钢筋交叉点开焊数量不得超过整个网片交叉点总数的1%,且任一根钢筋上开焊点数不得超过该根钢筋上交叉点总数的50%。
焊接网最外边钢筋上的交叉点不得开焊。
(3)弯钩的朝面应正确。
绑扎接头应符合施工规范的规定,其中每个接头的搭接长度不小于规定值。
(4)箍筋数量、弯钩角度和平直长度,应符合设计要求和施工规范的规定。
(5)钢筋点焊焊点处熔化金属均匀,无裂纹、气孔及烧伤等缺陷。
焊点压入深度符合钢筋焊接规程的规定。
对接焊头:无横向裂纹和烧伤,焊包均匀,接头弯折不大于4°,轴线们移不大于0.1d,且不大于2mm。
电弧焊接头:焊缝表面平整,无凹陷、焊瘤、裂纹、气孔、夹潭及咬边,接头处弯折不大于4°,轴线位移不大于0.1d,且不大于mm,焊缝宽度不小于0.1d,长度不小于0.5d。
(6)钢筋绑扎允许偏差符合下表的规定。
钢筋及预埋件的允许偏差。
钢筋绑扎验收规范与要求钢筋绑扎是建筑工程中非常重要的一项工作,其质量直接关系到建筑物的安全和稳定性。
为了确保钢筋绑扎的质量和符合相关标准要求,需要进行钢筋绑扎的验收。
本文将介绍钢筋绑扎验收的规范与要求。
一、验收前准备工作在进行钢筋绑扎验收之前,需要进行一些准备工作,包括:1. 验收人员的准备:验收人员应具备相关的专业知识和经验,能够正确判断钢筋绑扎的质量和符合标准要求。
2. 工作环境的准备:确保验收现场清洁整齐,无杂物,保证验收工作的顺利进行。
3. 相关文件的准备:准备好钢筋绑扎的设计文件、标准和验收表格等。
二、验收内容钢筋绑扎的验收内容包括以下几个方面:1. 钢筋直径和数量的验收:按照设计图纸和要求,检查钢筋的直径和数量是否符合要求。
2. 钢筋间距的验收:测量钢筋之间的距离,确保与设计要求一致,以保证建筑的受力性能。
3. 钢筋的排列形式验收:检查钢筋的位置和排列是否符合设计图纸要求,包括主筋、箍筋的位置和数量等。
4. 钢筋连接方式的验收:对钢筋连接的质量进行检查,确保连接牢固、符合标准要求。
5. 钢筋锈蚀、油污等情况的验收:检查钢筋表面是否有锈蚀、油污等情况,若有,及时进行处理。
6. 钢筋绑扎的方法和工艺的验收:对绑扎工艺的质量进行检查,确保绑扎紧密、牢固,并符合相关标准。
三、验收标准和要求钢筋绑扎的验收标准和要求需要根据具体的地区和工程来确定,一般可以参考以下标准和要求:1. 钢筋直径和数量的验收标准:根据设计要求,确定钢筋直径和数量是否符合规范标准。
2. 钢筋间距的验收标准:根据设计要求,确定钢筋间距是否符合规范标准,要求间距均匀、合理。
3. 钢筋的排列形式验收标准:按照设计图纸要求,确定钢筋的排列形式是否符合规范标准,确保受力均匀。
4. 钢筋连接方式的验收标准:根据规范要求,确定钢筋连接的质量是否符合标准,要求连接牢固、符合要求。
5. 钢筋锈蚀、油污等情况的验收标准:钢筋表面不得有锈蚀、油污等情况,需要进行清理和处理。
钢筋的绑扎方法及要求钢筋是建筑工程中常用的一种材料,它具有高强度、耐腐蚀等优点,被广泛应用于楼房、桥梁、隧道等建筑工程中。
为了确保钢筋在使用过程中安全可靠,必须采用正确的绑扎方法和符合要求的绑扎标准。
本文将介绍钢筋的绑扎方法及要求,以供参考。
一、绑扎方法1. 手工绑扎手工绑扎是一种传统的绑扎方法,适用于小型工程和现场施工。
其绑扎步骤如下:(1)将钢筋按照设计要求进行切割和弯曲,然后将其放置在构件上。
(2)将钢筋的两端用铁丝或钢丝绑扎在一起,绑扎点要在钢筋的两侧,绑扎紧度要适中,不能过紧或过松。
(3)绑扎后,检查钢筋的位置和方向是否正确,确认无误后,方可进行浇筑。
2. 机械绑扎机械绑扎是一种自动化绑扎方法,适用于大型工程和批量化生产。
其绑扎步骤如下:(1)将钢筋按照设计要求进行切割和弯曲,然后将其放置在构件上。
(2)将机械绑扎器的钢丝套在钢筋上,按下按钮,机械绑扎器就会自动将钢丝绑扎在钢筋上。
(3)绑扎后,检查钢筋的位置和方向是否正确,确认无误后,方可进行浇筑。
二、绑扎要求1. 绑扎位置和方法钢筋的绑扎位置和方法应符合设计要求和施工规范,绑扎点应在钢筋的两侧,不能在钢筋上方或下方,以免影响钢筋的受力性能。
2. 绑扎材料和规格绑扎材料应符合国家标准和施工规范,一般采用铁丝或钢丝,规格应与钢筋相匹配,绑扎紧度要适中,不能过紧或过松。
3. 绑扎长度和间距钢筋的绑扎长度和间距应符合设计要求和施工规范,一般绑扎长度不应小于钢筋直径的5倍,绑扎间距不应大于150mm。
4. 绑扎质量和检验钢筋的绑扎质量应符合设计要求和施工规范,绑扎后应进行检查,确认无误后,方可进行浇筑。
对于大型工程和重要部位,还应进行抽样检验和质量评定。
总之,钢筋的绑扎方法和要求是保证建筑工程安全可靠的重要环节,必须严格遵守施工规范和国家标准,确保钢筋在使用过程中能够发挥最大的受力性能。
板钢筋绑扎规范钢筋绑扎是建筑工程中的常用操作,是将钢筋按照一定的规范和要求绑扎在一起,以增强结构的稳定性和承载能力。
下面是钢筋绑扎的一些规范和要求,以及操作的注意事项。
一、材料要求1. 钢筋应符合国家标准规定的要求,具有较好的机械性能和化学性能。
2. 钢筋的直径和长度应符合施工图纸的要求。
3. 绑扎用的钢丝要求韧性好,不易断裂,并且防锈性能优良。
二、绑扎方法1. 钢筋的绑扎一般采用双股绑扎法,即两股钢丝同时绕制在钢筋上。
2. 绑扎时要保证双股钢丝交叉扭结,并紧密贴合在钢筋上,确保绑扎牢固。
3. 不同直径的钢筋要采用相应的股数,一般直径小于等于16mm的钢筋采用2股绑扎,直径大于16mm的钢筋采用3股绑扎。
4. 钢筋端头的绑扎应保持在混凝土外侧3个直径内,不得露出在外面,以免影响混凝土的质量。
三、绑扎间距1. 绑扎的间距应符合设计要求,一般为钢筋直径的3~5倍。
2. 绑扎的密度应均匀,并确保每个节点都绑扎牢固。
四、绑扎工具1. 绑扎工具一般采用专用的钢筋绑扎器,能够提高工作效率和绑扎的质量。
2. 绑扎工具要保持锋利,不得有明显的损坏和磨损,以免影响绑扎的效果。
五、绑扎作业注意事项1. 绑扎作业应在施工图纸和设计要求的指导下进行,确保绑扎的准确性和规范性。
2. 绑扎前要清理钢筋表面的杂物和锈蚀物,确保钢筋表面的洁净和光滑。
3. 绑扎前要将钢筋按照图纸位置摆放好,确保绑扎的准确性。
4. 绑扎过程中要保持绑扎工具与钢筋的垂直、水平和平行,确保绑扎的牢固性和美观性。
5. 绑扎时应使用适量的力度,不得过大或过小,以免损坏钢筋或导致绑扎松动。
绑扎规范性和正确性对于加固结构和提高工程质量具有重要意义,因此,在实际操作中要严格遵守相关规范和要求,并进行必要的监督和检验,确保绑扎工作的质量和安全。
同时,施工人员要具备一定的绑扎操作技巧和经验,做到熟练并高效地完成绑扎作业。
地基基础工程施工质量验收规范之钢筋绑扎篇一、前言地基基础工程是建设项目中至关重要的一环,而钢筋绑扎作为地基基础工程中的一项关键工序,直接影响着工程的安全和稳定性。
本文将详细介绍钢筋绑扎的施工质量验收规范,以确保工程的质量和可靠性。
二、验收标准钢筋绑扎的施工质量验收应符合以下标准:1. 钢筋绑扎的位置、布置以及连接点的数量和方式应符合设计要求,并且不得出现脱落、松动、断裂等现象。
2. 钢筋绑扎的直径、长度、间距等尺寸应符合设计要求,并且不得超出允许偏差范围。
3. 钢筋的表面不得有油污、锈蚀等影响质量的缺陷,且绑扎时应保持钢筋清洁。
4. 常温下钢筋绑扎应采用热轧带扣或者直径不小于1.5倍钢筋直径的细钢丝进行,绑扎应牢固,扣紧后不得出现松动现象。
5. 冷轧钢筋的绑扎应采用细铁丝或者扣板进行,扣板的离断面距离不得小于2.5倍扣板厚度。
6. 钢筋绑扎的节点应符合设计要求,并且连接部位应牢固可靠。
三、验收步骤钢筋绑扎的施工质量验收应按照以下步骤进行:1. 确认设计图纸在开始验收之前,应确认当前验收的钢筋绑扎是否符合设计图纸要求,包括位置、布置、直径、长度、间距等尺寸。
2. 目测检查通过目测检查钢筋绑扎的位置、布置是否符合要求,检查是否有脱落、松动或断裂等现象,并注意钢筋表面是否有油污、锈蚀等缺陷。
3. 尺寸检测利用量具进行钢筋绑扎的尺寸检测,包括直径、长度、间距等参数是否符合设计要求,并记录检测结果。
4. 物理性能检测对绑扎节点进行物理性能检测,包括节点的牢固性、连接部位的可靠性等,确保绑扎质量满足要求。
5. 清洁检查检查钢筋表面是否清洁,没有油污或其他杂物,确保绑扎时钢筋的质量不受影响。
四、验收记录在进行钢筋绑扎的施工质量验收时,应编制详细的验收记录,包括以下内容:1. 工程名称、地点、日期等基本信息。
2. 验收步骤和方法的说明。
3. 验收结果的记录,包括绑扎位置、布置、尺寸、节点等方面的情况以及是否满足设计要求。
钢筋的绑扎与安装安全要求(1)绑扎基础钢筋时, 应按施工设计规定摆放钢筋支架或马凳架起上部钢筋, 不得任意减少支架或马凳。
操作前应检查基坑土壁和支撑是否牢固。
(2)绑扎立柱、墙体钢筋, 不得站在钢筋骨架上操作和攀登骨架上下。
柱筋在4m以内, 重量不大, 可在地面或楼面上绑扎, 整体竖起;柱筋在4m以上时, 应搭设工作台。
柱、墙、梁骨架, 应用临时支撑拉牢, 以防倾倒。
(3)高处绑扎和安装钢筋, 注意不要将钢筋集中堆放在模板或脚手架上, 特别是悬臂构件, 应检查支撑是否牢固。
(4)应尽量避免在高处修整、扳弯粗钢筋, 在必须操作时, 要配挂好安全带, 选好位置, 人要站稳。
(5)在高处、深坑绑扎钢筋和安装骨架, 必须搭设脚手架和马道, 无操作平台应配挂好安全带。
(6)绑扎高层建筑的圈梁、挑檐、外墙、边柱钢筋, 应搭设外脚手架或安全网, 绑扎时要配挂好安全带。
(7)安装绑扎钢筋时, 钢筋不得碰撞电线, 在深基础或夜间施工需使用移动式行灯照明时, 行灯电压不应超过36V。
钢筋的绑扎与安装安全要求(二)钢筋绑扎与安装是建筑施工中的重要环节, 确保构件的强度和稳定性。
为保障工程质量和施工安全, 钢筋绑扎与安装需要遵守一系列的安全要求。
本文将从施工前的准备工作、绑扎与安装工艺、现场安全管理等方面, 详细介绍钢筋的绑扎与安装安全要求。
一、施工前的准备工作1.组织施工前的会议, 明确施工者的职责和任务, 做好安全策划和组织工作。
2.检查施工现场的安全环境, 确保施工区域没有杂物和障碍, 清理施工区域的临时电缆、水管等, 杜绝安全隐患。
3.提供足够的防护用具和设备, 如安全帽、安全鞋、安全带、手套等。
4.进行岗前培训, 员工必须熟悉施工手册、使用工艺流程和操作规程。
二、钢筋绑扎与安装工艺1.钢筋分类: 根据设计要求和构件使用不同类型的钢筋。
2.加工和抛光: 钢筋应在施工现场按设计要求进行加工和抛光。
3.定位: 根据设计要求和施工图纸, 使用合适的工具和测量方法, 确保钢筋的准确定位。
钢筋绑扎质量要求及验收标准:(1)钢筋的品种和质量必须符合设计要求和有关标准规定。
(2)钢筋绑扎允许偏差值符合下表,合格率控制在 90%以上。
预埋管、预埋线应先埋置正确、固定牢靠。
(3)钢筋工程施工前须按设计图纸提出配料清单,同时满足设计要求。
搭设长度、弯钩等符合设计及施工规范的规定,品种、规格需要代换时,征得设计单位同意,并办妥手续。
(4)所用钢筋具有出厂质量证明,对各钢厂的材料均进行抽样检查,并附有复试报告,未经验收不得使用,并且做好钢筋的待检、已检待处理、合格和不合格的标识。
(5)注意满足砼浇筑时的保护层要求(可采用塑料垫块)。
砼垫块按设计的保护层厚度事先做好带铁丝预制砼垫块。
砼垫块用普通 425#水泥按 1:1-1:2 的比例砂浆制作,垫块设置的间距宜控制在 1 米左右,在园砼柱中,采用圆形砂浆块中间设洞套在钢筋上。
(6)钢筋成品与半成品进场必须附有出厂合格证及物理试验报告,进场后必须挂牌,按规格分别堆放,并做标牌标识。
(7)施工时要对钢筋进行复试,合格后方可投入使用。
(8)对钢筋要重点验收,柱的插筋要采用加强箍电焊固定,防止浇混凝土时移位。
(9)验收重点为钢筋的品种、规格、数量、绑扎牢固、搭接长度等,并认真填写隐蔽工程验收单交监理验收。
分项名称允许偏差值(mm)钢筋骨架的宽度、高度±5钢筋骨架的长宽度±10受力筋间距±10受力筋排距±5箍筋、构造筋间距±20受力筋保护层(梁、拄)±5受力筋保护层(墙、板)±3梁筋绑扎施工工艺(1)工艺流程:模内绑扎:画主次梁箍筋间距→放主梁次梁箍筋→穿主梁底层纵筋及弯起筋→穿次梁底层纵筋并与箍筋固定→穿主梁上层纵向架立筋→按箍筋间距绑扎→穿次梁上层纵向钢筋→按箍筋间距绑扎模外绑扎(先在梁模板上口绑扎成型后再入模内):画箍盘间距→在主次梁模板上口铺横杆数根→在横杆上面放箍筋→穿主梁下层纵筋→穿次梁下层钢筋→穿主梁上层钢筋→按箍筋间距绑扎→穿次梁上层纵筋→按箍筋间距绑扎。
钢筋绑扎质量控制方案
1.钢筋位置、保护层控制
1)本工程所有钢筋绑扎到位,且保证保护层厚度准确,施工时从放线开始检查,从审图放样开始计算,楼梯间暗柱处钢筋密集,钢筋绑扎时首先保证柱子立筋位置再安排横向筋位置,同时钢筋绑扎过程中,梁、柱、墙均需采用钢筋定位框确定钢筋位置。
2)钢筋的最小混凝土保护层厚度做如下规定(单位:mm)
1)钢筋的接头位置保证同一截面的接头数量要求,否则对长短不一的接头位置进行调整。
2)钢筋的搭接长度和锚固长度满足设计和施工规范的最小长度要求。
3.钢筋骨架质量检查
钢筋绑扎分项工程允许偏差
钢筋绑扎完毕后严格按照规范中有关钢筋工程施工质量标准的列项进行检查,实行质量三检制,确保施工质量。

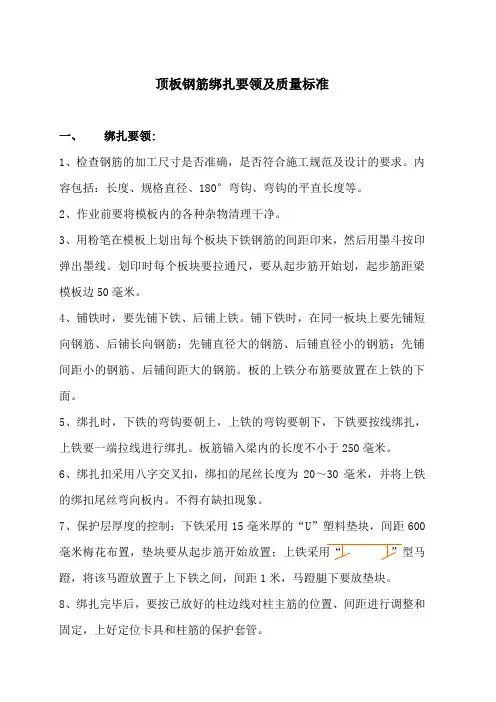

顶板钢筋绑扎要领及质量标准
一、绑扎要领:
1、检查钢筋的加工尺寸是否准确,是否符合施工规范及设计的要求。
内容包括:长度、规格直径、180°弯钩、弯钩的平直长度等。
2、作业前要将模板内的各种杂物清理干净。
3、用粉笔在模板上划出每个板块下铁钢筋的间距印来,然后用墨斗按印弹出墨线。
划印时每个板块要拉通尺,要从起步筋开始划,起步筋距梁模板边50毫米。
4、铺铁时,要先铺下铁、后铺上铁。
铺下铁时,在同一板块上要先铺短向钢筋、后铺长向钢筋;先铺直径大的钢筋、后铺直径小的钢筋;先铺间距小的钢筋、后铺间距大的钢筋。
板的上铁分布筋要放置在上铁的下面。
5、绑扎时,下铁的弯钩要朝上,上铁的弯钩要朝下,下铁要按线绑扎,上铁要一端拉线进行绑扎。
板筋锚入梁内的长度不小于250毫米。
6、绑扎扣采用八字交叉扣,绑扣的尾丝长度为20~30毫米,并将上铁的绑扣尾丝弯向板内。
不得有缺扣现象。
7、保护层厚度的控制:下铁采用15毫米厚的“U”塑料垫块,间距600毫米梅花布置,垫块要从起步筋开始放置;上铁采用“”型马蹬,将该马蹬放置于上下铁之间,间距1米,马蹬腿下要放垫块。
8、绑扎完毕后,要按已放好的柱边线对柱主筋的位置、间距进行调整和固定,上好定位卡具和柱筋的保护套管。
二、质量标准:
1、绑扎的钢筋间距要均匀且符合设计图纸的要求。
2、钢筋要绑扎到位,绑扎扣要牢固。
3、允许偏差值:。
钢筋绑扎验收规范与要求一、钢筋原材料的验收首先,要对钢筋原材料进行验收。
检查钢筋的品种、规格、级别是否符合设计要求,查看钢筋的质量证明书和出厂检验报告。
同时,要对钢筋的外观进行检查,表面应无裂纹、油污、颗粒状或片状老锈等缺陷。
钢筋的直径偏差也应在允许范围内,通常使用游标卡尺进行测量。
二、钢筋加工的验收钢筋加工包括调直、切断、弯曲等工序。
调直后的钢筋应平直,无局部弯曲;切断长度的允许偏差应符合规定,一般为±10mm。
钢筋弯曲成型后的形状和尺寸应符合设计要求,箍筋弯钩的弯折角度应为135°,弯钩平直段长度不应小于箍筋直径的 10 倍且不小于 75mm。
三、钢筋绑扎的基本要求1、钢筋的交叉点应采用铁丝扎牢,板和墙的钢筋网,除靠近外围两行钢筋的相交点全部扎牢外,中间部分交叉点可间隔交错扎牢,但必须保证受力钢筋不产生位置偏移;双向受力的钢筋,必须全部扎牢。
2、梁和柱的箍筋,除设计有特殊要求外,应与受力钢筋垂直设置;箍筋弯钩叠合处,应沿受力钢筋方向错开设置。
3、绑扎接头中钢筋的横向净距不应小于钢筋直径,且不应小于25mm。
四、柱钢筋绑扎的验收1、柱箍筋的加密区范围应符合设计要求,底层柱根加密区长度应不小于该层柱净高的 1/3,当有刚性地面时,除柱端箍筋加密区外尚应在刚性地面上、下各 500mm 的高度范围内加密箍筋。
2、柱纵向受力钢筋连接部位应避开柱端箍筋加密区,相邻纵向钢筋连接接头应相互错开。
3、柱纵筋的间距和排距应均匀,纵筋的锚固长度应符合设计要求。
五、梁钢筋绑扎的验收1、梁箍筋的加密区范围应符合设计要求,一般在梁端,一级抗震等级的框架梁箍筋加密区长度为 2 倍梁高,二、三、四级抗震等级的框架梁箍筋加密区长度为 15 倍梁高。
2、主次梁交接处,主梁上应设置附加箍筋或吊筋,其数量和规格应符合设计要求。
3、梁纵向受力钢筋的连接方式、接头位置和接头数量应符合设计和规范要求。
4、梁底纵筋伸入支座的长度应符合设计要求,且不应小于锚固长度。
