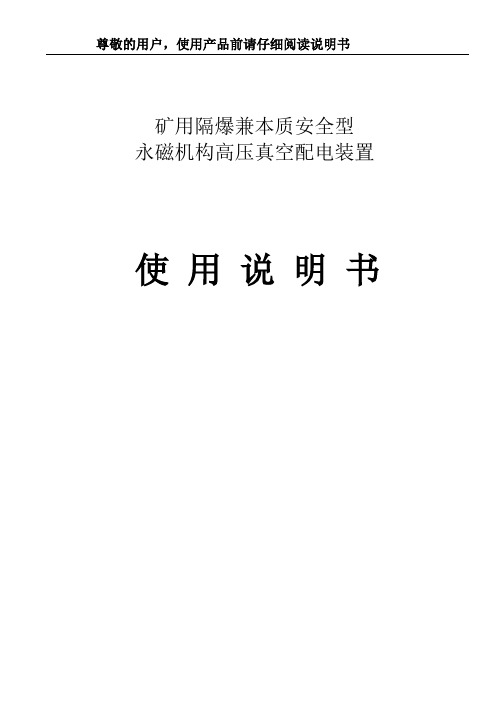

矿用隔爆兼本质安全型永磁机构高压真空配电装置使用说明书1.产品用途和功能本配电装置适用于具有爆炸性危险气体（甲烷混合物）的煤矿井下，对额定电压l0kV 或6 kV ，额定频率50Hz ，额定电流50A ～1250A 的三相交流中性点不直接接地的供电系统中作为电能的接受和分配，电机及其它电气设备的起动、控制和保护的开关设备，其隔爆性能和电气性能符合国家标准和行业标准要求。
产品以PLC 为控制和保护的核心，具备过载、短路、漏电、绝缘监视、过电压、欠电压等保护功能。
2. 型号、防爆型式及执行标准 2.1型号永磁机构 额定工作电压（k V ） 额定工作电流（A ）高压隔爆兼本质安全型配电装置2.2 防爆型式矿用隔爆型，隔爆标志为“Exd[ib]IMb ”。
2.3 执行标准 GB 3836-2010 ;JB8739-1998；3.技术参数 3.1 基本参数3.1.1 额定短路开断电流：12.5kA ； 3.1.2 额定峰值耐受电流：31.5kA ； 3.1.3 额定短路持续时间：2s ；3.1.4 配电装置的短路开断和关合电流次数：“分-180s-合分-180s-合分”2次，分6次，合分4次 .3.2 配用高压永磁断路器参数：■分闸时间：≤100ms;■平均分闸速度： 0.8-1.2 m/s;■平均合闸速度：0.6ms-1.0 m/s;■触头开距：9士1mm;■超行程：3+1mm ；■主回路电阻≤800μΩ■合闸时触头弹跳时间：≤3.5ms；■触头合闸及分闸不同期性：≤2 ms■绝缘水平：按JB8739-1998第5.2.2条表2系列I规定进行.4．产品的工作条件●海拔高度不超过2000米；●环境温度0℃～+40℃；●空气相对湿度不大于95%（+25℃）；●在无强烈震动和冲击振动的地方；●与垂直面的安装倾斜度不超过15°；●含有沼气和煤尘的空气中，但无足以腐蚀金属和破坏绝缘的气体和蒸气；●无滴水或水浸的地方；●污染等级：3级；●安装类别：Ⅲ类。

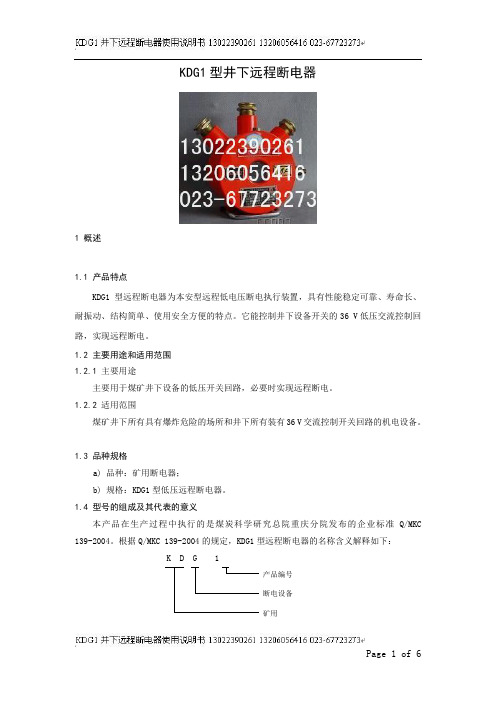

KDG1型井下远程断电器1 概述1.1 产品特点KDG1型远程断电器为本安型远程低电压断电执行装置，具有性能稳定可靠、寿命长、耐振动、结构简单、使用安全方便的特点。
它能控制井下设备开关的36 V低压交流控制回路，实现远程断电。
1.2 主要用途和适用范围1.2.1 主要用途主要用于煤矿井下设备的低压开关回路，必要时实现远程断电。
1.2.2 适用范围煤矿井下所有具有爆炸危险的场所和井下所有装有36 V交流控制开关回路的机电设备。
1.3 品种规格a) 品种：矿用断电器；b) 规格：KDG1型低压远程断电器。
1.4 型号的组成及其代表的意义本产品在生产过程中执行的是煤炭科学研究总院重庆分院发布的企业标准Q/MKC 139-2004。
根据Q/MKC 139-2004的规定，KDG1型远程断电器的名称含义解释如下：K D G 1产品编号断电设备矿用Page 1 of 61.5 使用环境条件1.5.1 温度：0 ℃～40 ℃。
1.5.2 相对湿度：≤95 %。
1.5.3 大气压力：80 kPa ～106 kPa。
1.6 工作条件1.6.1 输入控制：无源触点信号。
1.6.2 输出控制断电容量：36 V交流/5 A。
1.6.3 断电控制距离（分站到断电器之间）：≤5 km 。
1.7 安全特征1.7.1 防爆形式：隔爆兼本质安全型。
1.7.2 安全标志：Exd[ib]I。
2 工作原理及结构特征2.1 总体结构KDG1型远程断电器外形图，如图1所示：Page 3 of 61—大喇叭嘴1、2—显示窗、3—提手、4—接地柱、5—小喇叭嘴2、6—小喇叭嘴3图1 KDG1型远程断电器2.2 工作原理KDG1型远程断电器采用先进的无源固态继电器模块技术，通过控制回路与负载回路之间的电隔离及信号耦合，实现无触点通断开关功能。
2.2.1 电路原理框图KDG1型远程断电器电路原理框图，如图2所示：控制绕组磁隔离器间歇振荡器触发电路无触点开关同步调制电源输出控制端输入控制端图2 KDG1型远程断电器电路原理框图3 技术特性3.1 主要性能3.1.1 能根据分站发出的控制信号对被控开关的36 V交流控制回路进行控制，适时断电。
安装、使用本产品前请认真阅读本使用说明书！矿用隔爆兼本安型稳压电源使用说明书版本号：NO.1发布日期：2009-10-01执行标准：MT/T 408-1995，Q/HL J406-2009矿用隔爆兼本安型稳压电源1概述KDW127 / 18矿用隔爆兼本安型稳压电源是向Ⅰ类本质安全型设备提供电源，具有双重化的过流、过压保护。
2型号含义、防爆型式、重量及外壳尺寸2.1型号含义KD W 127 / 18本安额定输出电压：18V.DC最高额定输入工作电压：127V.AC直流稳压矿用电源2.2防爆型式：矿用隔爆兼本质安全型；防爆标志：Exd[ib]I。
2.3产品重量及外壳尺寸：18kg，320mm×240mm×143mm。
3 主要技术参数3.1 环境条件3.1.1系统在下列环境条件下能正常工作a. 工作温度：0℃～﹢40℃b. 湿度：≤98%c. 大气压力：80kPa～110kPad. 储存温度：-40℃～﹢60℃e. 无显著振动和冲击的场合f. 在具有甲烷，煤尘等爆炸性混合物的煤矿井下，但无破坏绝缘的腐蚀性气体的场合3.1.2 KDW127/18矿用隔爆兼本安型稳压电源能承受的最恶劣的贮运条件为：a．高温： +60℃；b．低温： -40℃；c．平均相对湿度： 95％（±25℃）；d．振动：加速度50m/s2；e．冲击：峰值加速度500m/s2。
3.2 KDW127/17.5矿用隔爆兼本安型稳压电源技术参数3.2.1 额定工作电压127V.AC3.2.2 电压波动范围：额定值的75%～110%；3.2.3 电源频率：48Hz～52Hz；3.2.4 电源电压失真：总的谐波分量应≤10%。
3.2.5 本安电源输出表13.2.6 本安参数a)最高开路电压U0：19.2V；b)最大输出电流I0：1.1A；c)最大外部电容C O：4.7μF；d)最大外部电感L O：0.1mH。
3.3 KDW127/18矿用隔爆兼本安型稳压电源及外形尺寸KDW127/18矿用隔爆兼本安型稳压电源安装方式：用螺钉固定在液压机上，通过电缆连接；KDW127/18矿用隔爆兼本安型稳压电源外形尺寸：外形尺寸（长×宽×高）：320mm×240mm ×143mm；具体如图一:图一4 工作原理4.1 内部电路采用如图二所示电路方式：图二4.2 基本原理图中输入电路采用最新的POWER公司的芯片完成电源的转换，该转换方式具有转换效率高、电路体积小的特点，大大降低了电路的发热。
DXJ－18型矿用隔爆兼本安电源使用说明书常州市海鑫自动化设备厂2002年11月KDW18型矿用隔爆兼本安电源1概述1.1产品特点及用途；DXJ-18型矿用隔爆兼本安电源（以下简称电源）为煤矿通讯设备的配套产品，向关联设备提供充电、控制用的本质安全电源。
1.2型号；DX J －1818V隔爆兼本质安全型电源箱1.3使用环境条件；（1）海拔高度不超过2000m；（2）运行环境温度；-5~+40℃；（3）周围空气相对湿度不大于95%（+25℃）；（4）须能防止水和液体进入起动器腔内；（5）含有爆炸性气体（甲烷）和煤尘的煤矿中，但周围介质中不含有破坏金属和绝缘的活动性化学物质。
1.4工作方式；连续工作。
2结构与工作原理；2.1电源由隔爆箱和内部电路组成。
2.2防爆型式：EXd ibI2.3接线嘴数量：接线嘴6个，接线嘴引入电缆外径：8~22ｍｍ。
2.4工作原理: 端子X1外接AC127V经熔断器FU1输入AC/DC隔离变换器得到DC30V,再经限流电阻、双重稳压及熔断器FU2由端子X2输出满足性能要求的本安电源。
3主要技术指标输入电源：AC127V±20%,50Hz输出电压范围：21－23.5V; 额定电流：0.12A最高开路电压：24V ; 最大短路电流：0.6A4尺寸．重量；4.1 外形尺寸：215X195X132，见图14.2 重量：5使用5.1 安装：根据总体要求，吊挂安装。
5.2 接线：打开盖后，可见如图2所示的接线板.输入接线端子为X1,输入电缆应为3芯：X1:1,X1:2接AC127VX1:GND接地线。
本安输出接线端子为X2：X2:1接DC24V＋X2:2接DC24V-。
5.3使用注意事项：5.3.1 ！！！接线前应将与本产品有电气联系的其它电路断电。
5.3.2 按5.2正确接线。
5.3.3 电缆接好后盖好盖，拧紧螺钉，然后拧紧电缆压紧螺母。
5.3.4 ！！！断电后方能开盖。
矿用隔爆兼本安直流稳压电源系列2012-02-15 信息来源：矿用隔爆兼本安直流稳压电源适用于煤矿井下有瓦斯、煤尘爆炸危险的环境，向矿用本质安全型设备供电，具有电池后备功能的电源可为额定负载提供不小于2小时的备用时间。
(1) KDW0.3/660（A/B）隔爆兼本安型直流稳压电源KDW0.3/660（A/B）隔爆兼本安型直流稳压电源主要为矿井监控分站、传感器等提供不间断的本质安全直流稳压电源。
A型电源分别可提供11路本安电源输出及供电状态输出信号，B 型电源分别可提供7路本安电源输出及供电状态输出信号。
主要技术指标：（1）输入指标输入电源电压等级: 660V/380V/220V/127V，50 Hz （出厂配置）或220V/127V/36V，50 Hz (定货时由用户选择)。
输入电源波动范围： 75 %～110 %（2）输出本安参数指标名称本安输出额定电压Ue 12 V.DC 24 V.DC 5 V.DC额定电流Ie 280 mA 140 mA 1000 mA最高输出电压Ue ≤12.5 V DC ≤24.5 V DC ≤5.25 V DC最大输出电流(过流保护整定值)IO ≤500 mA ≤450 mA ≤2500 mA最大过压保护值Ug ≤13.5 V DC ≤26.5 V DC ≤7.0 V DC最大外部电感LO 0.6mH 0.6mH 0.1mH最大外部电容CO 20uF 4.7uF 47uF输出电压偏离值不应超过标称值的5 %负载效应≤5 %源效应≤5 %周期与随机偏移≤250 mV（峰峰值）备注 KDW0.3/660(A)出厂默认为：1路本安12V输出，9路本安24V输出（1路本安5V可选）KDW0.3/660(B)出厂默认为：1路本安12V输出，5路本安24V输出（1路本安5V可选）（3）备用电源参数转换时间：≤1s额定容量：24 V/7 AH（两节12 V/7 AH 铅酸电池串联）工作时间：不低于2 小时（额定负载时）最高充电电压：29 V放电截止电压：21.5 V（4）传输介质稳压电源至分站、传感器传输采用0.52的矿用阻燃屏蔽信号电缆，每公里的信号电缆分布参数应符合：R≤12.8Ω/km；L≤0.8mH/km；C≤0.06μF/km。
•KDG0.35A/660V 矿用隔爆兼本安型断电控制器（以下简称控制器）用于煤矿井下馈电开关控制回路的远程断电和开关负荷侧的馈电状态检测。
断电采用固态继电器控制方式，具有控制电压范围大的优点，馈电采用直接引线的测量方式，具有测量准确、性能可靠的优点。
控制器为为矿用隔爆兼本质安全型产品，防爆标志为：Exd[ib]I，可长期用于煤矿井下含有瓦斯、粉尘等爆炸性气体的危险场所中。
•主要技术指标:•1、供电电源电压范围：DC 10 V～24 V。
2、断电控制信号类型支持0/4 V～22 V电压型和0/5 mA～15 mA电流型。
3、接点容量：交流660 V/0.35 A，380 V/0. 5 A，220 V/1 A，127 V/2 A，36 V/5 A。
4、馈电检测电压范围：交流36 V～660 V。
5、信号制式:0/5 mA电流型：无电状态输出0 mA电流信号，有电状态输出5 mA电流信号。
1/5 mA电流型：无电状态输出1 mA电流信号，有电状态输出5 mA电流信号。
±5 mA电流型：无电状态输出－5 mA电流信号，有电状态输出＋5 mA 电流信号。
输出电流信号的最大偏差为±5%。
6、传输距离：2 km。
•KDG1/220矿用隔爆兼本安型断电控制监视器是矿井安全监控系统的配套设备，与监控分站配套使用实现远程断电和复电，即起到远程断电器的作用，同时可监测到与之配接的开关馈电状态，起到馈电传感器的作用。
即可实现远程断电和反馈断电信息，一机二用。
•主要技术指标:• 1.断电信号输入：本安DC5V～24V• 2.馈电信号输入：AC36V• 3.断电触电容量：220VAC,1A；36VAC,5A • 4.动作距离：≤10m5.传输距离: 2km• 6.运行显示方式：红色LED指示断电器运行状态;绿色LED指示馈电监视器运行状态7.外形尺寸：190×190×84•8.重量：5.8kg。
PJG系列矿用隔爆兼本质安全型永磁机构高压真空配电装置使用说明书中国·华夏防爆电气有限公司1适用范围与用途PJG系列矿用隔爆兼本质安全型永磁机构高压真空配电装置( 以下简称配电装置) , 适用于煤矿井下和其它周围介质中含有爆炸性气体( 甲烷混合物) 的环境中, 对额定频率50Hz、额定电压10kV或6KV、额定电流至630A的三相交流中性点不直接接地的高压供电系统的过载、短路、接地( 漏电) 、绝缘监视、过压、欠压、三相不平衡等故障进行保护, 并可作为直接起动高压电动机用。
本配电装置选用技术先进的智能化多功能综合保护器, 保护可靠灵敏, 测量精度高, 配合中文菜单式人机交互界面, 显示信息丰富, 操作直观简便。
本配电装置具有RS485串行通讯口( 本安设计) , 可实现与同种配电装置通讯组网, 上位配电装置可查询本配电装置的各种运行方式与参数、运行状态、发生故障后故障的有关信息。
与配电装置组网通讯的各关联设备必须是取得相关合格证书, 并经过联机试验合格后的产品, 不得连接未试验产品。
配电装置可在下列环境条件下使用:a．海拔高度不超过1000m, 大气压力80～110kPa;b．环境温度为-20℃～＋40℃;c．空气相对湿度不大于95%(+25℃时) ;d．无强烈震动和冲击振动;e．与垂直面的安装倾斜度不超过15°;f．在无足以腐蚀金属和破坏绝缘的气体和蒸气的环境中;9．无滴水和水浸入的地方;h．在有煤尘和爆炸性气体的危险场所i．污染等级: 3级;j．安装类别: Ⅲ类k．使用类别: A2型号含义P J( KV)( A)隔爆兼本质安全型配电装置主回路接线方案符号含义a: 有两个电源进线端, 一个负荷出线端;b: 有一个电源进线端, 另一个封闭, 一个负荷出线端;c: 仅适用于联台使用, 本身不进线, 电源母线由另台进入, 有一个负荷出线端;d: 仅适用于在联台时做联络开关及两端做受电开关使用, 负荷侧不出线。
DKBG矿用隔爆型高压起动电抗器-安装使用说明书一、产品概述DKBG矿用隔爆型高压起动电抗器（以下简称电抗器）是为矿山等危险场所特别设计的一款电气设备。
该电抗器能够在高压电机启动时，起到限流、降压、平衡电网三大作用，保护电机和电网不受过电流过电压的损伤，从而提高设备的可靠性和使用寿命。
本产品能够适用于三相交流电动机起动及运行，并广泛应用于矿山、石化等行业中的高压设备。
二、产品结构及性能电抗器主要由外壳、绕组、隔爆措施、连接端子等组成。
电抗器采用高品质的绕线，通过特殊结构和处理方式，保证电抗器不会产生电磁故障、闪络等问难。
同时，外壳采用防爆型材料，进一步保证电抗器的安全性能。
以下是DKBG矿用隔爆型高压起动电抗器的技术参数：项目技术参数额定电压6kV、10kV、13.8kV额定容量200kVAr - 2000kVAr动稳态误差＜6%使用环境温度范围-40℃ - +45℃使用海拔范围＜1000m防护等级IP20三、安装操作1.安装前准备在进行电抗器的安装之前，请确认以下几点：•检查电抗器的外包装是否完好，是否有损坏。
•检查电抗器的电气参数是否与实际要求相符。
•请确保安装现场符合安全、清洁、环保、防止静电等要求，否则可能会对电抗器造成损坏。
2.安装步骤步骤一、选定安装位置根据设备的电气要求和具体的安装现场情况，选定合适的安装位置。
请确保安装场所符合规定的使用环境温度范围和使用海拔范围。
步骤二、安装电抗器将电抗器放置在安装位置上，并紧固螺栓，使电抗器牢固安装。
注意电抗器应该保持水平放置，以免影响电抗器的正常工作。
步骤三、接线连接将电抗器的连接端子与电网连接。
需注意线缆的规格要符合电抗器的电气参数要求，以免引起电缆过载、短路等情况。
3.安装验收安装完成后，进行安装验收。
将电抗器连接至电源后，进行空载试运行，检查是否正常工作。
同时，检查电抗器的外壳是否存在电气绝缘问题，如有，需要重新进行。
四、使用维护1.使用要求在电抗器使用过程中，请务必遵守以下要求：•请注意电抗器过载时的运行情况，确保电抗器处于正常工作状态。
KDG18
矿用浇封兼本安型断电器
使用说明书
执行标准 MT/T1079-2008
Q320114 TXTS007-2011
XX太西天溯信息技术XX
警示语
a、不得改变设备的本安电路及与本安电路有关的电器元件的名称、型号、规格及其参数！
b、未经联机检验合格的设备不得与其连接！
1概述
KDG18矿用浇封兼本安型断电器（以下简称断电器）是一种允许在煤矿井下爆炸性环境中正常使用的浇封兼本安型设备。
它能接受分站传送的断电信号来控制馈电开关的断电，并能将馈电开关的负载通断情况以电信号的形式传送给分站。
2使用环境
a) 环境温度：（0～40）℃；
b) 平均相对湿度：不大于95%（+25℃）；
c) 大气压力：（80～106）kPa；
d) 无显著振动和冲击的场合；
e）煤矿井下有甲烷与煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。
3 产品分类
3.1 防爆形式
矿用浇封兼本安型，标志为“Exmb[ib]Ⅰ”。
3.2 型号命名
KD G 18
工作电压，18V
控制开关
矿用电源、电控设备及组件
3.3外形尺寸及质量
a)外形尺寸如图1所示，270mm×69mm×50mm。
b)质量约2kg。
图1 断电器外形图
3.4外壳材质为不锈钢。
4 主要技术指标
4.1 输入电源参数
a)工作电压：DC18V，允许波动X围（9.0～24）VDC；
b)工作电流：不大于100mA。
4.2输入输出信号
4.2.1输入信号
控制反馈信号（非安）：一路交流电压输入；当反馈信号有效值为380VAC或660VAC或1140VAC 时，红色指示灯亮，表明被控馈电开关负荷侧有电即逻辑“1”；当无反馈信号时，红色指示灯熄灭，表明被控馈电开关负荷侧无电即逻辑“0”。
4.2.2 输出信号：
一路常开和一路常闭继电器无源接点信号（非本安）：
a) 触点容量AC 127V/3A（阻性负载）。
b) 触点闭合时接触电阻不大于0.5Ω。
c) 控制输出分离电阻大于100MΩ。
d) 控制输出距离3到5米。
4.3远程断电器与分站传输的主要技术参数见表1：
表1 RS485输出信号制
从接收到控制信号到输出相应控制状态的时间不大于0.5S。
5 安装和使用
5.1安装
断电器可平置安装。
其输入端接入供电电源线和通信信号线。
输出端有两组：一组接中间继电器，另一组接中间继电器的负载线。
鉴于中间继电器负载线电压为（380～1140）VAC，接中间继电器负载线时请注意断电后再操作，以免造成人身伤害！
5.2接线具体操作
本安侧接线：
断电器带有一根3m矿用通信电缆，通信电缆一端为航空插头，和断电器本安侧连接，另一端接JHH-4矿用本质安全型电缆接线盒。
通信电缆各芯线功能如下：
a) 蓝色芯线：RS485通信信号A线；
b) 白色芯线：RS485通信信号B线；
c) 黑色芯线：供电电源负；
d 红色芯线：供电电源正；
接线时需按下图2进行，在断电器本安侧处只进行航空插头的对接操作，“在井下严禁对断电器进行开盖操作！”。
具体的接线操作应在接线盒处进行，接线盒可在井下进行开盖操作。
图2 接线图
非安侧接线：
非安侧接一根五芯电力电缆，它的一头浇封在本装置中，另一头接被控馈电开关负荷侧，电缆与被控馈电开关的接法如下：
黄、灰两芯接被控馈电开关的断电控制回路；
蓝、棕两芯接被控馈电开关负荷侧一个线电压。
5.3复电方式
本装置接收到分站（通用分站或风电甲烷闭锁装置）的断电控制信号后，通过继电器接点控制被控馈电开关断电。
但要解除断电控制状态，有两种方式：
自动解锁：分站发复电控制命令，此时被控馈电开关即可合闸送电；
人工解锁：本装置接收过分站的断电控制命令后，它的输出状态被锁定，分站发来的复电控制命令无效。
此时要通过红外遥控器对其进行人工解锁，解锁后本装置即可接收分站的复电命令。
解锁的具体操作：将红外遥控器对准传感器的显示窗口，先按下遥控器上的“解锁”键，1秒内按下“确定”键，即可解锁。
红外遥控器面板如图3所示。
这两种解锁方式，可在现场由分站对本装置进行设定。
图3 遥控器面板
5.3显示部分说明
图4 指示灯示意图
a)运行指示：断电器正常运行，绿色运行指示灯闪烁；
b)通讯指示：如果通讯正常，通讯指示灯闪烁频率和运行指示等一样；如果通讯不正常闪烁
频率加快；
c)馈电指示：检测到馈电信号，红色馈电指示灯亮；
d)断电指示：如果继电器断开，红色断电指示灯亮。
6 使用注意事项
6.1不得改变设备的本安电路及与本安电路有关的电器元件的名称、型号、规格及其参数！
6.2未经联机检验合格的设备不得与其连接！
6.3煤矿井下使用时必须与本质安全型电路连接。
6.4电源供电为（9.0～24）VDC。
6.5接本安信号线时，应注意不要将RS485的A、B线极性接反
6.6本产品不得随意与其它未经防爆关联审查（检验）的设备连接！！！。
6.7在使用和维修时不得改变本安电路和与本安电路有关的电气元件的电气参数、规格和型号！！！。
6.8在与中间继电器的负载线接线时，由于中间负载线电压为（380～1140）VAC，因此，请务必先关掉电源，再接线，以免造成不必要的伤害。
6.9本装置非安侧接被控馈电开关的电缆已浇封在装置中，不得拆卸，否则影响防爆性能。
如胶封剂表面有裂缝，胶封件的暴露等影响防爆性能的损坏，则不能使用。
7故障处理与维修
7.1故障现象：系统不工作
故障原因：
a) 电源没有供电。
b) 电源接口没有处理好。
排除故障方法：
a) 查电源线路并给系统供电。
b) 查电源接口
7.2故障现象：信号无法传输
故障原因：
a) RS485的A、B线没有处理好。
b) RS485的A、B线极性接反
c) 分站或传感器出现故障
排除故障方法：
a) 将RS485的A、B线重新插入。
b) 将RS485的A、B线相应接入。
c) 请检查分站或传感器是否工作正常。
7.3故障现象：通信指示灯不亮。
故障原因：
a) 系统没有供电。
b) 指示灯损坏。
c) 通信芯片损坏。
排除故障方法：
a) 检查电源线并给系统上电。
b) 更换指示灯。
c) 更换通信芯片。
7.4故障现象：被控设备运行时无反馈信号。
故障原因：
a) 馈电检测回路短路或开路。
b) 馈电检测传感模块故障。
c) 馈电输出信号转换模块故障。
排除故障方法：
a) 检修馈电检测电路。
b) 更换新的馈电检测传感模块。
c) 更换新的馈电输出模块。
7.5故障现象：分站接收不到断电器的馈电输出信号故障原因：
a) 传输距离太远。
b) 馈电输出电路故障。
c) 无馈电输出信号。
排除故障方法：
a) 换用大线径电缆或调整传输距离。
b) 检查馈电输出回路是否有短路或开路。
c) 检查馈电检测电路。
8订货须知
本装置所带电缆的默认长度为3m,若有特殊要求，用户在订货时说明。
9附件及资料
仪器出厂时，包括以下内容：
a)带插头电缆线一根；
b)使用说明书一本；
c)产品合格证一X；
d)装箱单一份。
10运输
包装后的断电器在避免雨雪直接淋袭的条件下，可适用于水运、陆运及空运等各种运输方式。
11贮存
包装后的断电器应能在温度为-10℃～＋40℃，相对湿度不大于90％的环境中贮存12个月以上。
附录A（规X性附录）KDG18矿用浇封兼本安型断电器关联设备及配接设备A.1 关联设备
A.2 配接设备
A.3配套设备
XX太西天溯信息技术XX 网址：.tiansu-china.
： servicetiansu-china.
电话：1
传真：5
邮编：210019
2 / 11。
