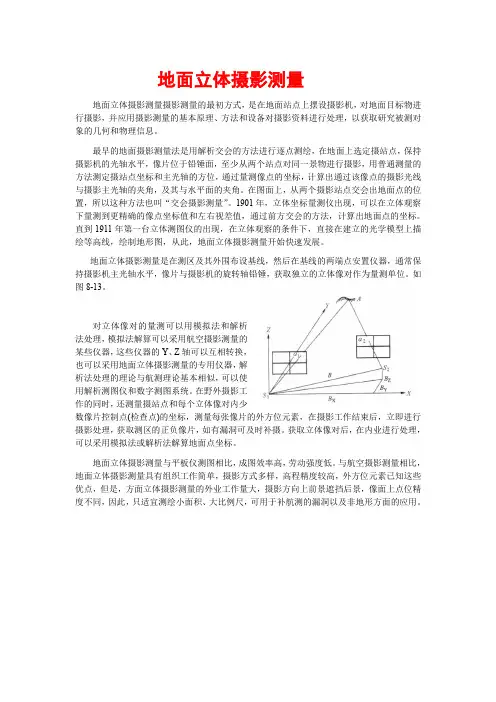

地面立体摄影测量地面立体摄影测量摄影测量的最初方式，是在地面站点上摆设摄影机，对地面目标物进行摄影，并应用摄影测量的基本原理、方法和设备对摄影资料进行处理，以获取研究被测对象的几何和物理信息。

最早的地面摄影测量法是用解析交会的方法进行逐点测绘，在地面上选定摄站点，保持摄影机的光轴水平，像片位于铅锤面，至少从两个站点对同一景物进行摄影，用普通测量的方法测定摄站点坐标和主光轴的方位，通过量测像点的坐标，计算出通过该像点的摄影光线与摄影主光轴的夹角，及其与水平面的夹角。

在图面上，从两个摄影站点交会出地面点的位置，所以这种方法也叫“交会摄影测量”。

1901年，立体坐标量测仪出现，可以在立体观察下量测到更精确的像点坐标值和左右视差值，通过前方交会的方法，计算出地面点的坐标。

直到1911年第一台立体测图仪的出现，在立体观察的条件下，直接在建立的光学模型上描绘等高线，绘制地形图，从此，地面立体摄影测量开始快速发展。

地面立体摄影测量是在测区及其外围布设基线，然后在基线的两端点安置仪器，通常保持摄影机主光轴水平，像片与摄影机的旋转轴铅锤，获取独立的立体像对作为量测单位。

如图8-13。

对立体像对的量测可以用模拟法和解析法处理，模拟法解算可以采用航空摄影测量的某些仪器，这些仪器的Y、Z轴可以互相转换，也可以采用地面立体摄影测量的专用仪器，解析法处理的理论与航测理论基本相似，可以使用解析测图仪和数字测图系统。

在野外摄影工作的同时，还测量摄站点和每个立体像对内少数像片控制点(检查点)的坐标，测量每张像片的外方位元素，在摄影工作结束后，立即进行摄影处理，获取测区的正负像片，如有漏洞可及时补摄。

获取立体像对后，在内业进行处理，可以采用模拟法或解析法解算地面点坐标。

地面立体摄影测量与平板仪测图相比，成图效率高，劳动强度低。

与航空摄影测量相比，地面立体摄影测量具有组织工作简单，摄影方式多样，高程精度较高，外方位元素已知这些优点，但是，方面立体摄影测量的外业工作量大，摄影方向上前景遮挡后景，像面上点位精度不同，因此，只适宜测绘小面积、大比例尺，可用于补航测的漏洞以及非地形方面的应用。
