重力坝具体布置计算溢流荷载项目设计书1 基本资料及枢纽布置1.1 基本资料1.1.1 地形地质地形情况见附图。
河床高程325m。
约有2—3m复盖层，岩石为磷状灰岩，较完整，节理不发育，风化层厚l～2m，无特殊不利地质构造。
1.1.2 水文本枢纽属中型水库三等工程。
永久性重要建筑物为三级，按规要求，采用50年一遇洪水设计，500年一遇洪水校核。
经水文水利计算，有关数据如下表多年平均最大风速15m／s；水库吹程D=2.5公里；混凝土重度24kN／m3；淤沙浮重度9.5KN/m3；摩擦角120度；地震波计烈度6度；基岩允许抗压强度3×103kpa；混凝土与基岩之间抗剪断参数f’=0.9；c’=700kpa；岩石冲坑系数a=1.31.1.4 本枢纽选用混凝土重力坝由非溢流重力坝段和溢流坝段组成。
1.2 枢纽布置1.2.1 坝址和坝型选择坝址、坝型的选择是水利枢纽布置的重要容，二者相互联系。
不同的坝址可选择不同的坝型。
本设计中河谷宽阔，地址条件好，所以选择为重力坝。
1.2.1.1 地质条件地质条件是坝址、坝型选择的重要条件，重力坝需建在岩基上，其重力坝枢纽布置关键因素是地质条件，所以在考虑地质条件时应注意，断层破碎带、软弱夹层，垂直水流的陡倾斜角断层，应尽量避开岩溶地区查明潜伏溶洞、暗河、溶沟和沟槽等对建筑物的影响，应对不利影响作出研究和论证。
1.2.1.2 地形条件不同的坝对地形的要求也不一样，在山谷地区布置水利枢纽时，应尽量少高边坡开挖，坝址选在河谷段，坝轴线断减小坝体工程量，但对泄水和发电不利。
在坝址选择时，要注意坝址位置是否对取水防沙及漂木有利。
1.2.1.3 建筑材料坝址附近有足够数量符合要求的建筑材料。
采用混凝土时，要求可作骨料用的沙卵石或碎石料厂。
1.2.1.4 施工要求要便于施工导流，坝址附近应有开阔的地形，便于布置施工场地，应从长远利益出发，正确对待施工条件问题。
1.2.1.5 综合效益对不同的坝址要综合考虑防洪、灌溉、发电、航运、旅游等部门的经济效益对环境的影响。
本科毕业设计任务书-重力坝设计一、题目重力坝设计二、任务背景水资源是人们生产和生活的重要基础，水利工程是保障人们生产生活水资源的重要措施。
重力坝是工程建造中广泛使用的一种坝型，与拱坝和引水隧洞构成了三大工程体系。
重力坝以其结构牢固、可靠性高、施工简单等特点受到了广泛的应用和青睐。
因此对重力坝的设计和施工研究不仅具有实际意义，而且在学术层面上也有重大的价值。
三、任务目的本次毕业设计的主要目的是通过对重力坝设计过程的全面理解，全面掌握坝体结构设计的基本原理和方法，以及重力坝建设的基本技术要求和施工流程。
同时，通过实践掌握建筑材料的使用以及建筑工程的基本原理和方法。
四、任务要求1.设计一座高度在50米以上的重力坝，设计包括：坝体型式、坝顶宽度与高度、坝坡比、坝底宽度、坝体的横纵向及强度设计以及坝体底部渗漏分析等。
2.建立坝体二维结构模型，并通过ANSYS软件仿真分析，在不同地震、温度作用下坝体的性能。
3.根据国家相关标准和规范，编制重力坝设计施工图纸，并进行指导设计与施工。
4.根据设计结果，对重力坝的性能进行评估，包括稳定性、安全性、经济性等方面的评估。
五、研究内容1.重力坝的设计原理、技术要求、基本构造形式等研究；2.岩土力学、抗震设计、渗流计算、水工结构等基础理论知识的研究；3.重力坝结构的实际建设情况调查和技术分析研究；4.设计仿真分析软件的操作方法和仿真结果分析。
六、进度计划1.第一阶段：研究重力坝的设计理论，掌握坝体结构的构造原理和方法，了解相关规范和标准，花费2周时间完成。
2.第二阶段：建立坝体二维结构模型，并进行仿真分析，掌握。
防洪发电等多功能混凝土重力坝建造设计书第一章概述1.1流域概况及枢纽任务本工程同时兼有防洪、发电、灌溉、渔业等综合利用，水电站装机容量为21.75万kW，装3台机组。
正常蓄水位为110.5m，死水位为86.5m，坝址处的河床宽约120m。
河底高程28m，水深约1.5~4m。
河谷近似梯形，两岸基本对称。
岸坡约30°~40°。
三台机满载时的流量为405m3/s。
采用坝后式厂房。
工程建成后．可以增加保灌面积90万亩．减轻洪水对下游城市和平原的威胁。
在遇p=0.02％和P＝0.1％频率的洪水时。
经水库调节后，洪峰流量内原来的l 8200m3／s、l 4100m3／s分别削减为6800m3／s和6350m3／s。
水库蓄水后形成大面积水域，为发展养殖业创造有利条件。
1.2水文气象资料（1）风向吹力：实测最大风速为24m/s，多年平均最大风速为20m／s。
风向基本垂直坝轴线，吹程为4km。
（2）本坝址地震烈度为7度。
（3）坝址附近碎石及砂料充足，质量符合规范要求。
1.3工程地质情况坝基岩性为花岗岩，风化较深，两岸达10m左右。
新鲜花岗岩的饱和抗压强度为100~200MPa，风化花岗岩为50~80MPa。
坝址处无大的地质构造。
表1 岩石物理力学性质岩性容重（kN/m3）抗压强度（MPa）弹性模量摩擦系数粘聚力MPa泊松比干湿干湿混凝土/基岩基岩内f f’ f f’ c c’新鲜花岗岩27.8 28.1 210 180 22000 0.7 1.0 0.8 1.2 0.5 1.0 0.20风化花岗岩27.1 27.5 110 94 12000 0.6 0.7 0.7 0.8 0.1 0.2 0.25注：混凝土与混凝土的摩擦系数为0.75第二章枢纽布置2.1水工建筑物的分类为了防洪、发电、灌溉、航运等要求，通常需要修建不同类型的建筑物，以控制水位、调节流量、兴利除害，这些建筑物统称水工建筑物，水工建筑物按其主要功用可以分为以下六类：（1）挡水建筑物。
重力坝课程设计一、目的1、学会初拟重力坝尺寸的方法；2、掌握重力坝抗滑稳定计算和应力计算；3、进一步认识重力坝的结构特点。
二、基本资料（一）、水文、气象及泥沙资料某水库所在流域属亚热带季风湿润气候，立体带状气候明显，其特点是“冬长夏短，春秋相连、雨热同季、干湿分明”。
流域内无气象观测资料，其气象资料参照威宁县气象站资料：多年平均气温10.4℃，最冷月1月平均1.9℃，最热月7月平均17.7℃，极端最高气温30.6℃（1963年5月29日），极端最低气温-15.3℃（1977年2月9日）。
年平均相对湿度80%，最大在秋季，达85%左右，最小在春季，在73%上下，全年平均雾日数76.0d，年平均日照时数1805.4h，为贵州全省各县之冠。
全年无霜期208.6d，大风日数29.3d，冰雹日数2.6d，雷暴日数66.4d，雾日天数83.7d，降雪日数32.2d，最大积雪深度27cm。
多年平均风速3.2m/s，最大风速20.7m/s，全年以SE风为多，频率为17%。
流域水汽主要来自印度洋孟加拉湾，由于地势较高，多年平均相对湿度较其它地区低。
流域内地表径流主要来自降雨，但降雨时空上分布不均，大多集中在每年5～10月，降雨量占全年降雨总量的80-90%。
暴雨一般出现在5～10月，日降雨量大于100mm的暴雨主要出现在6～8月，汛期比其他地区出现晚，降雨量较其它地区少，根据威宁县气象站历年实测资料统计：多年平均降雨量为909.7mm，丰水期(5～10月)平均降雨量795.4mm，占全年降雨量的87.7%，枯水期(11月至次年4月)平均降雨量114.3mm，占全年降雨量的12.3%，最大一日降水量为105.9mm（1984年7月23日），降水量≥0.1mm的日数193d，降水量≥10.0mm 的日数28d，降水量≥25.0mm的日数7d，降水量≥50.0mm的日数1.3d，多年平均水面蒸发量为1282.5mm（20cm蒸发皿）。
混凝土重力坝毕业设计任务书混凝土重力坝枢纽毕业设计任务书及指导书华北水利水电学院二??七年一月混凝土重力坝枢纽毕业设计任务书一、枢纽概况及工程目的:潘家口水库位于河北省唐山承德两地区交界处坝址位于迁西县洒河桥上游十公里扬查子村的滦河干流上。
控制流域面积33700平方公里～总库容为25.5亿立米。
水库枢纽由主坝、电站及泄水底孔等组成～水库主要任务是调节水量～供天津市和唐山地区工农业用水城市人民生活用水～结合引水发电。
并兼顾防洪要求～尽可能使其工程提前受益～尽早建成。
根据水库的工程规模及其在国民经济中的作用～枢纽定为一等工程～主坝为?级建筑物～其它均按?级建筑物考虑。
二、设计基本资料(参见附录一):设计任务和基本要求:(一)设计任务:1、根据地质、地形条件和枢纽建筑物的作用进行坝型的选择～枢纽布臵方案比较通过初步分析确定。
绘制枢纽下游立视图。
2、进行非溢流坝,挡水坝,的剖面设计～内容包括:拟定挡水坝剖面～稳定、应力分析等～并绘制设计图。
3、进行细部构造设计包括:混凝土标号分区、分缝、止水、廓道、排水。
4、设计绘图要求结构合理、工艺性好、表达完整清晰～符合GB规定～体现CAD绘图能力。
(二)基本要求:1、设计者必须发挥独立思考能力～创造性的完成设计任务～在设计中应遵循技术规范～尽量采用国内外的先进技术与经验。
2、设计者对待设计计算绘图等工作～应具有严肃认真一丝不苟的工作作风～以使设计成果达到较高水平。
3、设计者必须充分重视和熟悉原始资料～明确设计任务～在规定的时间内圆满完成要求的设计内容～成果包括:设计说明计算书一份、设计图纸2，3张,1#,。
1附录一潘家口水库混凝土重力坝毕业设计基本资料一、水文分析:1、年径流:滦河水量较充沛潘家口站多年平均年径流量为24.5亿立方米占全流域的53%～年内分配很不均匀～主要集中汛期七、八，—40%～而且年际变月份。
丰水年时占全年50，60%～枯水年占30化也很大。
2、洪水:多发生在七月下旬至八月上旬有峰高量大涨落迅速的特点～据调查近一百年来有六次大水。
《水工建筑物》课程设计任务书——渠系闸枢纽石河子大学水利建筑工程学院水工教研室2009年12月课程设计任务书——渠系统闸枢纽（农田水利专业适用）一、基本情况××灌溉工程××干渠线路已定，断面设计资料已知（附后）。
第一支渠入口布置在干渠桩号1+085左岸处。
为保证第一支渠的引水，需将干渠上的跌水与第一支渠的入口结合，在桩号1＋085处设置一个闸枢纽。
干渠设计流量35m2/s，第一支渠在用水期间从干渠引取10m2/s的流量，流量过程线见后。
本建筑物按3级水工建筑物的标准设计。
二、设计任务1．本着结构简单，施工方便，运用安全、方便、耐久，造价低廉的原则，对已有资料进行分析比较，提出最优方案。
2．对提出的最优方案，在教师的指导下，用课堂上所学的知识，并参考有关的规范、资料、手册进行初步设计。
3．解决左右岸的公路交通（公路等级：4级）。
4．布置管理人员的办公及生活区（30～50m2）。
三、设计资料A、干、支渠及工程所在地、地面资料：（1）干渠资料设计流量Q＝35m2/s。
上游渠底高程H1=908.2m。
下游渠底高程H2=905.1m。
上游渠底纵坡i=0.000185。
下游渠底纵坡i=0.00025。
渠底底宽b1=15m。
渠底边坡系数m=1.5。
渠道糙率n=0.025。
（2）支渠资料设计流量Q＝10m2/s。
支渠口渠底高程H1=908.8m。
支渠渠底纵坡i=0.00025。
支渠渠底底宽b2=6m。
渠底边坡系数m=1.5。
渠道糙率n=0.025。
干渠与支渠轴线夹角为40°。
B、地基资料：（1）地基为戈壁砾石，深达15m以上。
（2）颗粒级配情况（见下表）。
（3）渗透系数4.16m/日。
（4）比重＝2.67，容重r d＝（1.89～2.11）T/m3。
（5）天然休止角Φ＝370。
C＝0，与混凝土或浆砌石的摩擦系数f＝0.5。
（6）地基承载力P＝400Kpa。
（7）孔隙率n＝（26～38％）。

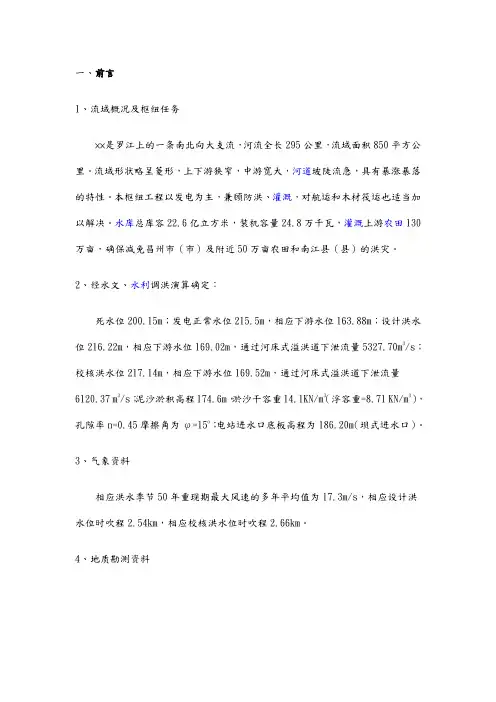

一、前言1、流域概况及枢纽任务××是罗江上的一条南北向大支流，河流全长295公里，流域面积850平方公里。
流域形状略呈菱形，上下游狭窄，中游宽大，河道坡陡流急，具有暴涨暴落的特性。
本枢纽工程以发电为主，兼顾防洪、灌溉，对航运和木材筏运也适当加以解决。
水库总库容22.6亿立方米，装机容量24.8万千瓦，灌溉上游农田130万亩，确保减免昌州市（市）及附近50万亩农田和南江县（县）的洪灾。
2、经水文、水利调洪演算确定：死水位200.15m；发电正常水位215.5m，相应下游水位163.88m；设计洪水位216.22m，相应下游水位169.02m，通过河床式溢洪道下泄流量5327.70m3/s；校核洪水位217.14m，相应下游水位169.52m，通过河床式溢洪道下泄流量6120.37 m3/s；泥沙淤积高程174.6m，淤沙干容重14.1KN/m3（浮容重=8.71 KN/m3），孔隙率n=0.45摩擦角为φ=15o；电站进水口底板高程为186.20m（坝式进水口）。
3、气象资料相应洪水季节50年重现期最大风速的多年平均值为17.3m/s，相应设计洪水位时吹程2.54km，相应校核洪水位时吹程2.66km。
4、地质勘测资料坝址处河床地面高程为146.10m，河床可利用基岩高程为140m，坝与基岩之间摩擦系数为0.7，基岩允许抗压强度为6.3Mpa ,坝基渗透系数（扬压力折减系数或剩余水头系数）α1α2可分别取0.25，0.34。
5、建筑材料有关数据5.1 龄期为90天，强度等级C15标号的混凝土允许抗压强度为4.3Mpa。
5.2 砂石料有3个主要料场：5.2.1 房村料场位于坝上游右岸22公里处，与公路边小山丘相连，附近河岸地形开阔，可供加工堆存之用，分布呈长方形，长1350m，宽234m，表土层3～4m，露出水面0～7m。
5.2.2 湖料场位于坝址下游62公里的江中靠右岸，附近有铁路干线的某一车站，全长1580m，宽390m，露出水面0～9m。
水工建筑物课程设计（重力坝枢纽任务书及指导书）水工教研室2015.01一、课程设计目的与要求通过设计，使学生初步掌握重力坝设计的一般原则、方法和步骤，加深和巩固基础理论知识，培养学生综合运用已学的基础理论知识和专业知识来解决基本工程设计问题的初步技能，全面分析考虑问题的思想方法以及查阅参考文献、计算、绘图和编写设计文件的能力。
设计过程中，学生必须发挥独立思考能力，在老师的指导下按时独立完成设计任务。
设计时应采用最新设计技术规范。
二、设计任务1、根据地质、地形条件和枢纽建筑物的作用，进行枢纽布置方案比较，通过定性分析确定最优枢纽布置方案。
并绘制下游立视图。
2、进行挡水坝的剖面设计，内容包括：拟定挡水坝剖面尺寸，然后进行稳定及应力校核，确定安全合理的剖面。
并绘制挡水坝断面图。
3、进行细部构造设计，包括：标号分区、分缝、止水、廊道、排水等。
4、成果包括:设计计算说明书1份，图纸2张。
三、基本资料德山水库位于河北省唐山、承德两地区交界处，坝址位于迁西县扬岔子村的滦河干流上，控制流域面积33700km2，总库容25.5亿m3。
水库枢纽为混凝土重力坝，由主坝、电站及泄水底孔等组成，水库主要任务是调节水量，供天津市和唐山地区工农业及城市人民生活用水，结合引水发电，并兼顾防洪要求。
根据水库的工程规模及其在国民经济中的作用，枢纽定为一等工程，主坝为I级建筑物，其它建筑物按II级建筑物考虑。
1、工程地质资料（1）地貌坝址为低谷丘陵地区，两岸相对高差不大，河谷开阔，宽约600m，上下游两公里范围内河道顺直，主河槽位于右岸。
河床高程137m左右。
枯水期河床宽约100m，由于受河流侧向的侵蚀，两岸地形不对称。
右岸坡度较陡约60°左右，左岸较缓约20°，河床中除漫滩外，左岸还有三级阶地发育，一、二级阶地高程自140m～160m，三级阶地与缓坡相接直达山顶。
覆盖层为7～12m厚的砂砾卵石冲积层。
（2）岩性坝基主要岩性为太古界拉马沟片麻岩，第四大岩层（Ar，Ⅰ4）为角闪斜长片麻岩，具有粗粒至中间细粒纤状花岗变晶结构，主要矿物为斜长石、石英及角闪石，本层岩体呈厚层块状，质地均一、岩性坚硬、抗风化力强、工程地质条件较好，总厚度185m左右。
重力坝设计一．基本资料1．地理位置某水库枢纽位于某江上游，东经111。
～111。
30，，北纬24。
30，～25。
30，。
2．流域概况某江属珠江水系，全长125km，发源于湘桂交界的都庞岭，由北向南流经盆地、峡谷、丘陵等地区进入广东省后汇入珠江。
流域内水量充沛，气候湿润，土壤肥沃，是发展农业生产的有利条件。
年平均降雨量超过1500mm，多集中在5、6、7月，占全年降雨量的46%，以致造成春秋两季干旱。
丘陵地区矿产丰富，特别是有色金属锡矿占重要地位，急需用电开发和冶炼。
矚慫润厲钐瘗睞枥庑赖。
3．建筑规模本水库枢纽工程是以灌溉为主兼顾发电和供水的综合利用工程，水库总库容为5.2亿m3,其中有效库容为3.5亿m3,灌溉农田18万亩。
电站装机容量为4×0.32=1.28万kw,拦河坝高42m,工程总投资×亿元。
该工程等别为二等，拦河坝为Ⅱ级建筑物。
聞創沟燴鐺險爱氇谴净。
4．水文气象资料坝址以上控制集雨面积1230km2,多年平均流量31.6m3/s,平均径流量1.0亿m3。
（1）水库特性采用某站26年雨量系列并以该站3日暴雨频率值作设计依据，推求设计洪水过程线。
大坝为Ⅱ级建筑物，按校核洪水为1000年一遇，设计洪水为100年一遇。
坝址下游无防洪要求，坝顶闸门采用5孔5m×12m的弧形闸门进行调洪，正常高水位182m泄洪时(堰顶高程为176m),水库特性见表2-1-1。
残骛楼諍锩瀨濟溆塹籟。
表2-1-1 水库特性表分类指标名称上游水位(m)下游水位(m)相应下泄流量(m3/s)水位校核洪水位（0.1%) 184.73 153.10 3124.00 设计洪水位(1%) 183.00 151.30 2243.00 消能防冲设计洪水位(2%)182.55 150.90 2030.00 正常高水位182.00 144.80 0(关闸门时) 死水位172.00续表分类指标名称上游水位(m) 下游水位(m)相应下泄流量(m3/s)库容总库容(亿m3) 5.20兴利库容(亿m3)3.50调洪库容(亿m3)0.80死库容(亿m3) 0.90 调节性能为多年调节（2）设计流量经水能计算，压力管最大设计流量为Q=11.5m3/s。
毕业设计（论文）课题任务书（2015 ---- 2016学年）学院名称：水利与环境学院课题名称BX水利枢纽设计学生姓名专业水利水电工程学号指导教师殷德胜任务书下达时间2015.12.20课题概述:（设计型课题包括工程概况，设计的具体内容、步骤；论文型课题包括课题研究要解决的理论或实际问题，研究方法和内容）BX水利枢纽由挡水建筑物、泄水建筑物、电站建筑物等主要建筑物组成。
其主要任务是发电和防洪。
本毕业设计以该枢纽为对象，选用实体重力坝为挡水建筑物，要求学生利用所学知识独立完成以下工作：1）分析地形地质、水文气象、施工条件等基本资料；2）根据枢纽建筑物的组成及施工导流等因素进行枢纽总体布置；3）调洪演算；4）非溢流坝段设计，包括剖面设计、坝段稳定及强度分析等；5）溢流坝段设计，包括消能防冲设计、溢流剖面设计、坝段稳定及强度分析等；6）电站坝段设计，主要是引水建筑物设计；7）细部构造设计和地基处理；8）文献资料翻译等。
基本资料情况：（说明基本资料文字部分的内容及主要参数，图纸部分如地形图、地质平面图、地质剖面图及给定建筑物的布置图等）提供BX水利枢纽的流域情况、水文气象资料、地形地质资料等。
包括：1）基本资料2）枢纽地形图一张要求阅读或检索的参考资料及文献：（包括指定给学生阅读的外文资料）1)祁庆和.水工建筑物[M](3版). 北京：中国水利水电出版社，1997.2)陈胜宏.水工建筑物[M]. 北京：中国水利水电出版社 20033)潘家铮.重力坝设计[M]. 水利电力出版社.1987.4)防洪标准(GB50201-94)[S]. 中国计划出版社,19955)水利水电工程等级划分及洪水标准(SL252-2000)[S].水利电力出版社.20006)混凝土重力坝设计规范 (SL319-2005) [S].水利电力出版社.20057)水工建筑物荷载设计规范DL5077-1997[S]，中国水利电力出版社，1997.8)泄水建筑物消能防冲论文集[C]. 水利出版社.1980.11设计（论文）成果要求：（包括外文翻译、开题报告、设计或研究报告正文的数量和质量,设计图纸的内容、张数、图幅等要求）1、开题报告： 6 页3000 字2、译文：6页3000 字3、设计书：40～50 页，约20，000 字4、计算说明书：40～50 页，约20，000 字5、设计图纸：A1图两张各设计阶段进度及要求起止日期要求完成的具体内容及质量1-2周3-4周5-9周10周11-12周13周14周了解课题，熟悉查找参考资料坝型选择、枢纽布置调洪计算、坝经济剖面设计与计算完成设计说明书、计算书的编写绘制大图及细部结构放大图教师评阅毕业答辩审核（系主任）批准（教学院长）。
网络教育学院《水工建筑物课程设计》题目：混凝土重力坝设计学习中心：专业：年级：年春/秋季学号：学生：指导教师：混凝土重力坝设计说明书目录第一章基本资料 (1)一、基本情况 (1)二、气候特征 (1)三、工程地质条件 (1)第二章大坝设计 (3)一、工程等级 (3)二、坝型确定 (3)三、基本剖面的拟定 (3)四、坝高计算 (3)五、挡水坝段剖面的设计 (4)第三章结构计算 (5)一、荷载及其组合 (5)二、挡水坝抗滑稳定分析计算 (7)三、挡水坝边缘应力分析与强度计算 (9)第四章细部构造设计 (13)一、材料区分及标号选择 (13)二、坝顶 (13)三、坝体防渗与排水 (13)四、坝体廊道系统 (13)第五章地基处理 (14)一、基底开挖 (14)二、固结灌浆 (14)三、惟幕灌浆与坝基排水孔 (14)第六章附件 (15)一、挡水坝段剖面图 (15)第一章基本资料一、基本情况本重力坝水库坝高53.9m，坝底高程31.0m，坝顶高程84.9m，坝基为微、弱风化的花岗岩层，致密坚硬，强度高，抗冲能力强。
水库死水位51.0m，死库容0.3亿m3，正常水位80.0m，设计状况时上游水位82.5m、下游水位45.5m，校核状况上游戏水位84.72m、下游水位46.45m。
二、气候特征1、根据当地气象局50年统计资料，多年平均最大风速14m/s，重现期50年最大风速23m/s，设计洪水位时2.6km，校核洪水位时3.0km；2、最大冻土层深度为125m；3、河流结冰期平均为150天左右，最大冰层1.05m。
三、工程地质条件1、坝址地形地质（1）、左岸：覆盖层2-3m，全风化带厚3-5，强风化加弱风化带厚3m，微风化层厚4m；（2）、河床：岩面较平整，冲积沙砾层厚约0-1.5m，弱风化层厚1m左右，微风化层厚3-6m；坝址处河床岩面高程约在38m 左右，整理个河床皆为微、弱风化的花岗岩层，致密坚硬，强度高，抗冲能力强；（3）、右岸：覆盖层3-5m，全风化带厚5-7，强风化加弱风化带厚1-3m，弱风化带厚1-3m，微风化层厚1-4m。
1.课程设计目的课程设计包括重力坝设计的主要理论与计算问题，通过课程设计可以达到综合训练的目的。
学会融会贯通“水工建筑物”课程所学专业理论知识，完成重力坝较完整的设计计算过程，以加深对所学理论的理解与应用。
培养综合运用已学的基础理论知识和专业知识来解决基本工程设计问题的初步技能，全面分析考虑问题的思想方法、工作方法。
培养设计计算、绘图、编写设计文件、使用规范手册和应用计算机的能力。
提高查阅和应用参考文献和资料的能力。
2.课程设计题目描述和要求2.1设计任务、内容及作法一、设计任务：重力坝典型剖面设计二、设计内容根据提供的水文、水利计算成果，在分析研究所提供的资料的基础上，进行水工建筑物的设计工作，设计深度为初步设计。
主要设计内容为：1、确定水利枢纽工程和水工建筑物的等级、洪水标准2、通过稳定、强度分析，拟定坝体经济断面尺寸；3、通过坝基水平截面处坝体内部应力分析，定出坝体混凝土分区方案；4、坝体细部构造设计：廊道布置、坝体止水、坝体排水及基础防渗和排水等。
要求成果：1、设计计算说明书一份；2、A3设计图纸两张。
三、设计作法从分析基本资料做起，复习消化课堂内容，参照规范［1冏各相应部分进行设计，对设计参数的选取、方案的拟定等要多加思考。
设计所需基本资料，除已给定之外，要自行研究确定。
2.2基本资料一、设计标准：某水库位于某河道的上游，库区所在位置属高山峡谷地区。
根据当地的经济发展要求需修建水库，该工程以发电、灌溉、防洪为主。
拟建的水库总库容1.33亿立方米，电站装机容量9600kw。
工程等级、建筑物级别以及各项控制标准、指标按现行的国家规范规范［4］自行确定。
二、坝基地质条件1、开挖标准：本工程坝体在河床部分的基岩设计高程原定在827.2m。
2、力学指标：坝体与坝基面接触面的抗剪断摩擦系数 f =1.04,粘结力系数c'=900kPa。
3、基岩抗压强度：1500 kg / cm 2三、特征水位经水库规划计算，坝址上、下游特征水位如下：P=0.1%校核洪水位为909.92 m，相应下游水位为861.15 m；P=1%设计洪水位为907.32 m，相应下游水位为859.80m；正常挡水位为905.70m；相应下游水位为855.70m；淤沙高程为842.20m；四、荷载及荷载组合荷载应按实际情况进行分析，决定计算内容。
流体动力与控制学院毕业设计任务书题目：重力坝枢纽布置及闸墩结构设计年月日设计者：学号：专业(专业方向)：班级：指导教师：一、设计目的和要求1.巩固、加深、扩大所学的基础理论和专业知识，并使之系统化；2.培养学生运用所学知识解决实际工程技术问题的能力，要求能初步掌握设计原则、设计方法和步骤；3.培养学生的独立思考、独立工作能力，通过毕业设计加强中外文资料查阅、设计计算、绘图（手工及计算机）、编写设计报告、使用规范手册以及计算机应用能力的培养。
二、设计任务及要求1、外文文献检索与阅读：翻译英文文献一篇，不少于2万字。
2、重点阅读相关资料，或文献约5篇，一般泛读约10篇。
3、写出开题报告。
4、工程设计具体内容(1) 了解水利枢纽的流域概况、当地经济、电力需求、开发任务等；(2) 水库的调洪演算，确定水库的特征水位（设计洪水位、校核洪水位）；(3) 大坝的平面布置设计，确定枢纽布置方案；(4) 进行大坝的溢流坝段、非溢流坝段的荷载计算和初步设计；(5) 验证整体抗滑稳定、取二个断面进行应力验算；(6) 设计泄水建筑物（包括表孔——表孔自由溢流方案、中孔），并进行泄流能力、底板水头线等计算；(7) 消能冲坑设计，主要估算冲坑的位置、深度，预测是否影响枢纽建筑物的稳定；（8）细部构造设计：闸墩结构设计（包括边墩、中墩的结构设计）(9) 绘图：绘制枢纽布置设计、泄水建筑物以及细部结构设计的图纸，图纸工作量不少于6张。
5、整理设计成果，撰写毕业设计论文：使用“兰州理工大学毕业设计（论文）”统一封面及格式；论文内容包括目录、正文、参考资料，并附上设计任务书、设计考核表及计算程序；并按规定的顺序装订；正文不少于5万字。
6、毕业答辩，提交设计成果。
三、进度安排四、主要参考文献1．水利水电工程等级划分及防洪标准，SL 252-2000.2．中小型水力发电站设计规范，GBJ71-84.3．水工设计手册水电站建筑物，水利水电出版社 1989.4．水工设计手册地质、水文及结构计算分册，水利水电出版社 1989.. 5．祁庆和.水工建筑物（第三版）.中国水利水电出版社，1997.6．周之豪.水利水能规划. 中国水利水电出版社，1993.7．刘启钊.水电站，中国水利水电出版社，1998（6）.8. 焦爱平.水利水电工程毕业设计指南，黄河水利出版社，2002.系主任：批准日期：。
水工建筑物课程设计书学院：水利土木工程学院班级：水利水电工程班11级本科（2）班姓名：学号：2011日期：2014-6第1章重力坝课程设计任务书1.1课程设计目的课程设计包括重力坝设计的主要理论与计算问题，通过课程设计可以达到综合训练的目的。
学会融会贯通“水工建筑物”课程所学专业理论知识，完成重力坝较完整的设计计算过程，以加深对所学理论的理解与应用。
培养综合运用已学的基础理论知识和专业知识来解决基本工程设计问题的初步技能，全面分析考虑问题的思想方法、工作方法。
培养设计计算、绘图、编写设计文件、使用规范手册和应用计算机的能力。
提高查阅和应用参考文献和资料的能力。
1.2设计内容1、确定工程等级；2、在已知设计洪水位、设计泄洪流量和校核泄洪流量的前提下，确定堰顶高程，计算校核洪水位和坝顶高程；3、非溢流坝基本剖面的拟定；4、溢流坝剖面及消能方式的拟定；5、非溢流坝实用剖面的设计和静力计算；（1）非溢流坝实用剖面设计（2）确定正常和非常情况的荷载组合及荷载计算；（3）对以上两种情况进行非溢流坝的整体稳定计算，校核安全性；（4）对以上两种情况的坝底面的边缘应力计算，校核其强度。
若不满足稳定和强度要求，原则上要修正剖面重新计算。
6、消能设计；（1）选择孔口尺寸和闸墩型式及尺寸；（2）选择消能方式，确定消能结构的各部分尺寸（反弧半径、鼻坎高程、挑射角度等）（3）计算挑距和冲坑深度。
7、细部构造的选择和设计：参照规范和教材，选择：（1）坝基的连接、灌浆和排水；（2）坝身廊道和排水；（3）横缝构造及止水；（4）坝顶布置等。
1.3设计成果1、设计说明书一份设计说明书是课程设计的主要成果，要表达设计者的设计思想、方法和分析计算能力。
其要求是：（1）设计主要成果的说明；（2）对设计参数、理论依据的说明；采用的常用公式可直接列出，计算过程要表格化；（3）章节分明、简明扼要、文理通顺、字迹工整，既有计算成果又有分析论证和明确结论；必须附目录页和基本资料，图纸统一附在设计说明书后；（4）计算过程表格和插图应编号，插图按比例绘制于方格纸上。
水工建筑物课程设计任务书与指导书（重力坝）吴伟民编写福建水利电力职业技术学院2006年8月1重力坝课程设计基本资料某水库位于某河道的上游，库区所在位置属高山峡谷地区。
根据当地的经济发展要求需修建水库，该工程以发电、灌溉、防洪为主。
拟建的水库总库容950万立方米，电站装机容量4000kw，年发电量1065万kw·h。
现已经确定以下资料供选择参考：（1）水位、高程校核水位（0.2%）250.78m设计洪水位（2%）247.12m正常蓄水位247.12m溢流坝顶高程 242.00m淤积高程215.00m河床高程208.00m本工程坝体在河床部分的基岩设计高程约在202m，岸坡的弱风化基岩上的覆盖层厚度约为5.5m。
相对不透水层距离地表约16米左右。
（2）水库库面有效吹程1公里，坝址洪水期多年平均最大风速18m/s，洪水期50年重现期最大风速32m/s。
（3）水库淤沙：淤沙浮容重为8.5kN/m3，淤沙内摩擦角20度。
（4）筑坝材料：砌石体容重22KN/m3,混凝土容重24KN/m3。
（5）力学指标：坝体与坝基面接触面的抗剪断摩擦系数f＇=0.9，粘结力系数c＇＝700kPa。
（7）坝址地震基本烈度：6度。
（8）考虑到库区岩石坚硬但完整性较差，水库下游冲坑系数选用α=1.2。
（9）基岩倾角较陡，挑射距离与最大冲坑深度之比要求大于2.5。
此外，重力坝泄水方式采用坝顶溢流式。
设计单宽流量为30.3 m3/s。
坝顶有一般交通要求。
根据水库地基情况，设置帷幕灌浆和排水孔幕，帷幕灌浆中心线距上游坝踵5m ，排水孔中心线据帷幕中心线1.5m。
为简化计算起见，扬压力折减系数取0.25，折减位置距上游坝轴线6.5m。
１重力坝课程设计任务书与指导书一、目的要求教学计划及教学大纲的要求，课程设计目的是为学生创造一次全面运用所学重力坝的理论知识解决实际问题的初步训练机会，使学生对水利枢纽及水工建筑物（重力坝）的设计内容、方法及步骤有系统的了解，培养和逐步提高学生的综合运算，绘图及编写设计报告的基本技能，为今后从事设计、施工、管理工作打下一定的基础。
流体动力与控制学院毕业设计任务书
题目：重力坝枢纽布置及闸墩结构设计年月日
设计者：学号：
专业(专业方向)：班级：指导教师：
一、设计目的和要求
1.巩固、加深、扩大所学的基础理论和专业知识，并使之系统化；
2.培养学生运用所学知识解决实际工程技术问题的能力，要求能初步掌握设计原则、设计方法和步骤；
3.培养学生的独立思考、独立工作能力，通过毕业设计加强中外文资料查阅、设计计算、绘图（手工及计算机）、编写设计报告、使用规范手册以及计算机应用能力的培养。
二、设计任务及要求
1、外文文献检索与阅读：翻译英文文献一篇，不少于2万字。
2、重点阅读相关资料，或文献约5篇，一般泛读约10篇。
3、写出开题报告。
4、工程设计具体内容
(1) 了解水利枢纽的流域概况、当地经济、电力需求、开发任务等；
(2) 水库的调洪演算，确定水库的特征水位（设计洪水位、校核洪水位）；
(3) 大坝的平面布置设计，确定枢纽布置方案；
(4) 进行大坝的溢流坝段、非溢流坝段的荷载计算和初步设计；
(5) 验证整体抗滑稳定、取二个断面进行应力验算；
(6) 设计泄水建筑物（包括表孔——表孔自由溢流方案、中孔），并进行泄流能力、底板水
头线等计算；
(7) 消能冲坑设计，主要估算冲坑的位置、深度，预测是否影响枢纽建筑物的稳定；
（8）细部构造设计：闸墩结构设计（包括边墩、中墩的结构设计）
(9) 绘图：绘制枢纽布置设计、泄水建筑物以及细部结构设计的图纸，图纸工作量不少于6张。
5、整理设计成果，撰写毕业设计论文：使用“兰州理工大学毕业设计（论文）”统一封面及格式；
论文内容包括目录、正文、参考资料，并附上设计任务书、设计考核表及计算程序；并按规定的顺序装订；正文不少于5万字。
6、毕业答辩，提交设计成果。
三、进度安排
四、主要参考文献
1．水利水电工程等级划分及防洪标准，SL 252-2000.
2．中小型水力发电站设计规范，GBJ71-84.
3．水工设计手册水电站建筑物，水利水电出版社 1989.
4．水工设计手册地质、水文及结构计算分册，水利水电出版社 1989.. 5．祁庆和.水工建筑物（第三版）.中国水利水电出版社，1997.
6．周之豪.水利水能规划. 中国水利水电出版社，1993.
7．刘启钊.水电站，中国水利水电出版社，1998（6）.
8. 焦爱平.水利水电工程毕业设计指南，黄河水利出版社，2002.
系主任：
批准日期：。
