嵌入式系统的软硬件接口设计要点嵌入式系统是一种专门设计用于控制特定设备或系统的计算机系统。
软硬件接口是嵌入式系统中软件和硬件进行通信的关键部分。
一个良好设计的软硬件接口可以提高系统的可靠性、性能和可维护性。
以下是嵌入式系统软硬件接口设计的要点。
1. 规范化接口设计一个好的软硬件接口设计需要符合标准化的原则。
这包括使用标准的通信协议和接口标准,以便软件和硬件之间可以进行有效的通信和交互。
常见的接口标准包括UART、SPI、I2C和CAN等。
选择和应用标准接口可以提高系统的互操作性,方便硬件和软件的开发和维护。
2. 设计合理的接口传输速率嵌入式系统中的软硬件接口往往需要传输大量的数据,因此传输速率非常重要。
接口的传输速率应该与系统的需求相匹配,既不能过慢导致性能下降,也不能过快导致硬件资源的浪费。
在设计接口时,需要考虑传输速率的平衡,以确保数据传输的高效和稳定。
3. 硬件引脚的合理分配嵌入式系统的硬件接口通常需要使用多个引脚进行通信。
在设计接口时,需要合理分配硬件引脚,以便满足系统的需求。
引脚的数量和布局应该考虑到硬件资源的限制和尺寸的限制。
合理布局引脚可以提高系统的可靠性和可维护性。
4. 考虑功耗和电源管理功耗和电源管理是嵌入式系统中重要的考虑因素之一。
在设计软硬件接口时,需要考虑如何最大限度地减少功耗,并有效管理电源。
这可以通过设计低功耗的接口协议、优化硬件和软件的交互过程以及合理选择低功耗的硬件组件来实现。
5. 进行适当的错误处理嵌入式系统中的软硬件接口设计需要充分考虑错误处理机制。
在接口通信过程中,可能出现数据传输错误、通信中断等情况。
为了确保系统的稳定性和可靠性,需要设计适应错误处理机制。
这可以包括数据校验、错误检测和纠正、异常处理等。
适当的错误处理可以减少系统故障和数据损失的可能性。
6. 软硬件协同设计软硬件接口设计需要软硬件协同工作。
软件和硬件之间的接口应该清楚地定义,并有明确的规范和通信协议。

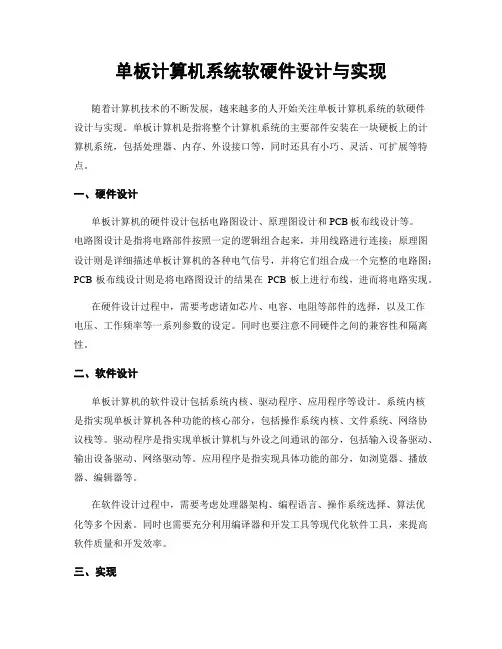

单板计算机系统软硬件设计与实现随着计算机技术的不断发展,越来越多的人开始关注单板计算机系统的软硬件设计与实现。
单板计算机是指将整个计算机系统的主要部件安装在一块硬板上的计算机系统,包括处理器、内存、外设接口等,同时还具有小巧、灵活、可扩展等特点。
一、硬件设计单板计算机的硬件设计包括电路图设计、原理图设计和PCB板布线设计等。
电路图设计是指将电路部件按照一定的逻辑组合起来,并用线路进行连接;原理图设计则是详细描述单板计算机的各种电气信号,并将它们组合成一个完整的电路图;PCB板布线设计则是将电路图设计的结果在PCB板上进行布线,进而将电路实现。
在硬件设计过程中,需要考虑诸如芯片、电容、电阻等部件的选择,以及工作电压、工作频率等一系列参数的设定。
同时也要注意不同硬件之间的兼容性和隔离性。
二、软件设计单板计算机的软件设计包括系统内核、驱动程序、应用程序等设计。
系统内核是指实现单板计算机各种功能的核心部分,包括操作系统内核、文件系统、网络协议栈等。
驱动程序是指实现单板计算机与外设之间通讯的部分,包括输入设备驱动、输出设备驱动、网络驱动等。
应用程序是指实现具体功能的部分,如浏览器、播放器、编辑器等。
在软件设计过程中,需要考虑处理器架构、编程语言、操作系统选择、算法优化等多个因素。
同时也需要充分利用编译器和开发工具等现代化软件工具,来提高软件质量和开发效率。
三、实现实现阶段是指将硬件设计与软件设计相结合,通过真实的电路设计和软件编写来实现单板计算机系统的功能。
这个阶段涉及到很多细节问题,如测试、调试、优化等。
在实现阶段中,需要特别注意各种设计的实现效率和功耗的控制。
同时,不同部分要充分地协作,确保系统整体性能的提升。
四、应用领域单板计算机的应用范围十分广泛,如工业自动化、智能家居、嵌入式系统、医疗设备、航天器等。
它可以提供出色的性能和可靠性,同时还可以根据不同的需求进行扩展和定制。
对于一些研发需求比较独特的用户,单板计算机成了关键的研发工具。
软硬件一体化系统设计实践分享近年来,软硬件一体化系统已成为一个趋势。
软件和硬件的协同设计具有更高的性能,更高的可靠性和更短的开发时间。
针对这一趋势,我在自己的项目中进行了一次软硬件一体化系统的设计实践,现在将我的经验分享给大家。
项目概述我做的这个项目是一个智能家居系统。
这个系统主要由硬件和软件两部分组成,其中,硬件部分包括智能插座、智能灯和门窗传感器等。
软件部分则包括控制程序和移动应用程序。
整个系统的设计目的是为用户提供更便捷、更高效、更智能的家居使用体验。
硬件设计硬件部分的设计分为两个部分:电路设计和原型制作。
电路设计是整个硬件部分的核心。
我使用了Altium Designer来进行电路设计。
在设计中,我遵循了一些规则:1.电路板尺寸应尽量小而节约成本;2.尽可能地使用SMT组件,这样能够提高生产的效率;3.元件的定位应该合理,以方便基板的制造和组装;4.尽量减少PCB层数,使整个设计更稳定、可靠。
在完成电路设计之后,我使用惠普的3D打印机打印了PCB原型。
虽然3D打印机的精度和成本与专业的PCB制造设备不太相同,但对于初步的验证仍然非常有用。
软件设计软件部分的设计主要由两部分组成:控制程序和移动应用程序。
控制程序和移动应用程序都解析了开发板和服务器之间的通信。
在控制程序中,我使用了STM32F107开发板来处理和解析智能家居系统中的各种传感器指令和开发板操作。
通过低振荡晶体的时钟,我使开发板准确地执行任务并关联Wi-Fi模块。
在一定周期内,将收到的信息处理成合适的格式,然后发回移动应用程序。
移动应用程序的设计中,我选择使用React Native来开发Android和iOS应用程序。
使用React Native可以同时生成iOS和Android代码,并使代码具有非常好的可重用性。
总结在整个软硬件一体化系统设计的实践中,我学到了很多东西,其中包括了设计规则、电路设计、系统控制程序以及应用程序。
软硬件协同设计流程
软硬件协同设计流程是指在产品开发中,软件开发和硬件开发在设计过程中紧密合作,共同完成产品设计的流程。
一般包括以下几个阶段:
1. 需求分析和定义阶段:软硬件开发团队共同明确产品的功能需求、性能要求等,并将其转化为具体的软、硬件需求规格。
2. 架构设计阶段:软硬件开发团队同时进行架构设计,确定软件和硬件的交互方式、通信接口、数据传输方式等,建立软硬件之间的协作模式。
3. 模块设计和开发阶段:软硬件开发团队并行进行各个模块的设计和开发工作。
硬件开发团队负责设计硬件电路、制作原型,软件开发团队负责编写驱动程序、业务逻辑等。
4. 集成测试阶段:软硬件开发团队将各个模块进行集成测试,测试软硬件之间的交互性能和稳定性,以及整个系统的功能是否正常。
5. 优化迭代阶段:根据集成测试的结果,软硬件开发团队进行优化和迭代,改进软硬件之间的协作效率和产品性能。
6. 量产和部署阶段:软硬件开发团队根据最终的设计结果进行产品的量产和部署,确保产品能够正常投入使用。
在整个软硬件协同设计流程中,软、硬件开发团队需要密切合
作,进行及时的沟通和协调,确保软硬件之间的无缝衔接,最终提供高质量的产品。
同时,软、硬件开发团队还需要考虑到产品的可维护性和扩展性,以便在后续的维护和升级过程中能够快速响应市场需求。
自动化系统中的软硬件一体化设计随着科技的不断发展和进步,自动化系统在各个领域的应用越来越广泛。
而其中的软硬件一体化设计则成为了实现自动化系统高效运行的关键。
本文将对自动化系统中的软硬件一体化设计进行探讨,并介绍其重要性、设计原则以及实施方法等方面的内容。
一、软硬件一体化设计的重要性软硬件一体化设计是指在自动化系统的开发和设计过程中,将软件和硬件两个方面的元素紧密结合起来,相互配合,共同实现系统的功能。
它的重要性主要体现在以下几个方面:1. 提高系统性能:软硬件一体化设计可以充分发挥软硬件的优势,从而更好地满足系统的需求。
软件可以通过算法和控制策略来优化系统的运行效果,而硬件则提供了更加稳定和可靠的物理支持。
2. 简化系统结构:软硬件一体化设计能够将系统的各个部分进行统一整合,减少了不必要的接口和连接。
这样可以降低系统的复杂度,提高系统的可维护性和可扩展性。
3. 提高系统的可靠性:软硬件一体化设计能够通过相互配合和协同工作的方式,提高系统的稳定性和可靠性。
比如,硬件可以提供实时的数据输入和输出,而软件则可以对这些数据进行实时分析和处理。
二、软硬件一体化设计的原则在进行软硬件一体化设计时,需要遵循一定的原则,以确保设计的有效性和实施的顺利进行。
以下是一些常见的软硬件一体化设计原则:1. 确定系统需求:在进行软硬件一体化设计之前,首先需要明确系统的需求和目标。
这包括功能需求、性能需求、接口需求等。
只有明确了需求,才能有针对性地进行软硬件设计。
2. 确定软硬件分工:软硬件一体化设计并不是对软件和硬件进行简单的整合,而是需要根据各自的特点和优势,进行合理的划分和分工。
软件负责算法和控制策略的实现,而硬件负责数据采集和物理控制等方面的功能。
3. 考虑系统的可扩展性:软硬件一体化设计应该考虑到系统的未来发展和扩展。
这意味着设计的时候需要采用模块化和可拓展的结构,以便于后续的功能扩展和升级。
4. 进行系统级测试:软硬件一体化设计完成后,需要进行系统级测试,以验证系统的性能和功能是否达到要求。

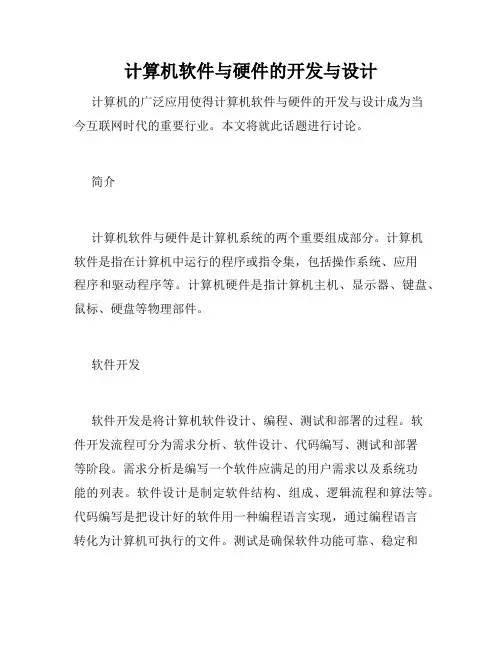

计算机软件与硬件的开发与设计计算机的广泛应用使得计算机软件与硬件的开发与设计成为当今互联网时代的重要行业。
本文将就此话题进行讨论。
简介计算机软件与硬件是计算机系统的两个重要组成部分。
计算机软件是指在计算机中运行的程序或指令集,包括操作系统、应用程序和驱动程序等。
计算机硬件是指计算机主机、显示器、键盘、鼠标、硬盘等物理部件。
软件开发软件开发是将计算机软件设计、编程、测试和部署的过程。
软件开发流程可分为需求分析、软件设计、代码编写、测试和部署等阶段。
需求分析是编写一个软件应满足的用户需求以及系统功能的列表。
软件设计是制定软件结构、组成、逻辑流程和算法等。
代码编写是把设计好的软件用一种编程语言实现,通过编程语言转化为计算机可执行的文件。
测试是确保软件功能可靠、稳定和安全的过程。
部署是把已开发的软件安装到用户端并让用户可以使用的过程。
硬件设计硬件设计包括计算机硬件的电路图设计、原型制造、测试和批量生产等过程。
硬件设计的过程一般情况下分为三个阶段:硬件设计验证阶段、原型设计阶段和制造阶段。
硬件设计验证阶段是对电路进行模型验证,验证该电路模型是否与实际电路的性能一致。
原型设计阶段通过硬件的排版、焊接、测试等,对硬件原型进行制作和部署。
制造阶段是生产出符合设计源文件的大批硬件。
软硬件协同设计软硬件协同设计是指在设计软件时应当考虑硬件的性能和功能。
设计软件时的预先考虑硬件需要的性能和功能可以提高软件的稳定性、效率和兼容性,减少开发周期和开发成本。
在软硬件协同设计中,硬件成本和技术结构与软件设计一致,可以提高互相适配性。
结论计算机软件与硬件的开发与设计是一门综合性的学科。
计算机软硬件的协同设计理念在现代计算机发展过程中扮演着极其重要的角色。
有人说,软件是硬件的灵魂,硬件则是软件的基石,我们要充分发挥软硬件协同设计的优势,不断创新、优化、提升计算机产业的水平。

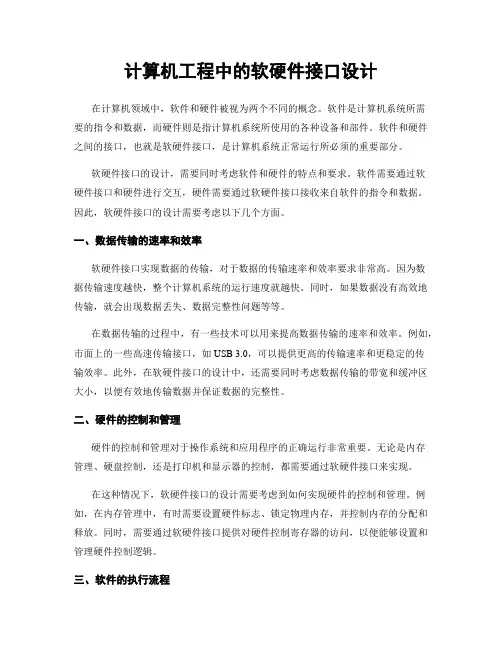

计算机工程中的软硬件接口设计在计算机领域中,软件和硬件被视为两个不同的概念。
软件是计算机系统所需要的指令和数据,而硬件则是指计算机系统所使用的各种设备和部件。
软件和硬件之间的接口,也就是软硬件接口,是计算机系统正常运行所必须的重要部分。
软硬件接口的设计,需要同时考虑软件和硬件的特点和要求。
软件需要通过软硬件接口和硬件进行交互,硬件需要通过软硬件接口接收来自软件的指令和数据。
因此,软硬件接口的设计需要考虑以下几个方面。
一、数据传输的速率和效率软硬件接口实现数据的传输,对于数据的传输速率和效率要求非常高。
因为数据传输速度越快,整个计算机系统的运行速度就越快。
同时,如果数据没有高效地传输,就会出现数据丢失、数据完整性问题等等。
在数据传输的过程中,有一些技术可以用来提高数据传输的速率和效率。
例如,市面上的一些高速传输接口,如USB 3.0,可以提供更高的传输速率和更稳定的传输效率。
此外,在软硬件接口的设计中,还需要同时考虑数据传输的带宽和缓冲区大小,以便有效地传输数据并保证数据的完整性。
二、硬件的控制和管理硬件的控制和管理对于操作系统和应用程序的正确运行非常重要。
无论是内存管理、硬盘控制,还是打印机和显示器的控制,都需要通过软硬件接口来实现。
在这种情况下,软硬件接口的设计需要考虑到如何实现硬件的控制和管理。
例如,在内存管理中,有时需要设置硬件标志、锁定物理内存,并控制内存的分配和释放。
同时,需要通过软硬件接口提供对硬件控制寄存器的访问,以便能够设置和管理硬件控制逻辑。
三、软件的执行流程软件的执行流程对于软硬件接口的设计也非常重要。
软件在执行的过程中,需要不断地和硬件交互。
如果软件和硬件之间的软硬件接口不良好,就会导致整个计算机系统的性能下降。
在软硬件接口的设计中,需要充分考虑软件的执行流程,并避免出现软硬件接口的瓶颈。
例如,在内核和应用程序之间的软硬件接口设计中,需要通过中断来实现软硬件交互,以便能够提高软件的执行速度和效率。
软硬件集成与应用系统设计一、软硬件集成1.概念:软硬件集成是指将软件和硬件结合在一起,形成一个协同工作的系统。
它涉及到计算机系统、通信系统、嵌入式系统等多个领域。
2.目的:通过软硬件集成,可以使系统具有更好的性能、更高的可靠性、更低的成本、更好的可扩展性等。
a)硬件描述语言(HDL):如Verilog、VHDL等,用于描述数字电路和系统的结构和行为。
b)软件编程语言:如C、C++、Java等,用于编写计算机程序和应用软件。
c)中间件:如操作系统、数据库管理系统等,用于管理和协调硬件和软件资源。
二、应用系统设计1.概念:应用系统设计是指根据用户需求,设计出一个能够实现特定功能的计算机系统或应用软件。
a)需求分析:了解用户需求,明确系统的功能、性能、可靠性等要求。
b)系统设计:根据需求分析,设计系统的架构、模块、接口等。
c)详细设计:对每个模块进行详细设计,包括算法、数据结构、界面等。
d)编码实现:根据详细设计文档,编写代码实现系统功能。
e)测试与调试:对系统进行测试,发现并修复错误,保证系统正常运行。
f)部署与维护:将系统部署到用户环境中,进行运行维护和升级。
2.注意事项:a)用户需求要清晰明确,以便指导系统设计。
b)系统设计要合理,既要满足当前需求,又要考虑未来扩展。
c)详细设计要详尽,方便编码实现和测试。
d)编码实现要规范,提高代码质量和可维护性。
e)测试要全面,确保系统功能和性能满足要求。
f)部署与维护要到位,确保系统稳定运行。
三、软硬件协同设计1.概念:软硬件协同设计是指在系统设计过程中,软硬件设计人员协同工作,共同优化系统性能和资源利用率。
a)划分硬件和软件任务:根据系统需求,合理划分硬件和软件任务,充分发挥各自优势。
b)协同设计工具:使用协同设计工具,如模型仿真、综合布局等,进行软硬件协同设计。
c)迭代优化:在设计过程中,不断迭代优化软硬件,提高系统性能和资源利用率。
d)提高系统性能:通过软硬件协同设计,可以充分发挥硬件和软件的优势,提高系统性能。

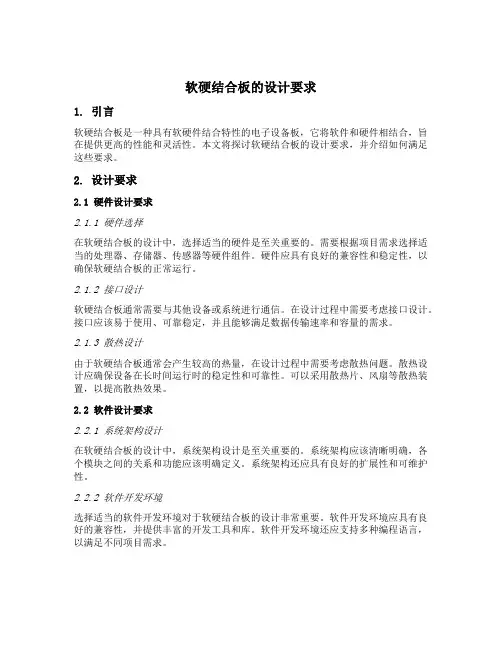

软硬结合板的设计要求1. 引言软硬结合板是一种具有软硬件结合特性的电子设备板,它将软件和硬件相结合,旨在提供更高的性能和灵活性。
本文将探讨软硬结合板的设计要求,并介绍如何满足这些要求。
2. 设计要求2.1 硬件设计要求2.1.1 硬件选择在软硬结合板的设计中,选择适当的硬件是至关重要的。
需要根据项目需求选择适当的处理器、存储器、传感器等硬件组件。
硬件应具有良好的兼容性和稳定性,以确保软硬结合板的正常运行。
2.1.2 接口设计软硬结合板通常需要与其他设备或系统进行通信。
在设计过程中需要考虑接口设计。
接口应该易于使用、可靠稳定,并且能够满足数据传输速率和容量的需求。
2.1.3 散热设计由于软硬结合板通常会产生较高的热量,在设计过程中需要考虑散热问题。
散热设计应确保设备在长时间运行时的稳定性和可靠性。
可以采用散热片、风扇等散热装置,以提高散热效果。
2.2 软件设计要求2.2.1 系统架构设计在软硬结合板的设计中,系统架构设计是至关重要的。
系统架构应该清晰明确,各个模块之间的关系和功能应该明确定义。
系统架构还应具有良好的扩展性和可维护性。
2.2.2 软件开发环境选择适当的软件开发环境对于软硬结合板的设计非常重要。
软件开发环境应具有良好的兼容性,并提供丰富的开发工具和库。
软件开发环境还应支持多种编程语言,以满足不同项目需求。
2.2.3 软件接口设计软硬结合板通常需要与其他设备或系统进行数据交互,因此需要进行软件接口设计。
软件接口应该易于使用、可靠稳定,并且能够满足数据传输速率和容量的需求。
3. 满足设计要求的方法3.1 硬件设计方法3.1.1 硬件选择方法在选择硬件时,可以根据项目需求进行评估和比较。
可以考虑处理器的性能、功耗、价格等因素,选择适合项目需求的处理器。
同样,也需要考虑存储器、传感器等硬件组件的性能和稳定性。
3.1.2 接口设计方法在接口设计中,可以使用标准接口或自定义接口。
标准接口具有广泛的兼容性和可靠性,但可能无法满足特定需求。
体系工程师的软硬件一体化设计在当今科技快速发展的时代,软硬件一体化设计已经成为了体系工程师必须掌握的一项关键技能。
软硬件一体化设计指的是将软件和硬件相结合,共同实现系统功能的设计过程。
本文将从软硬件一体化设计的概念、特点、应用以及未来发展趋势等方面进行探讨。
一、概念软硬件一体化设计是指将软件和硬件紧密结合,以实现系统功能的设计过程。
在过去,软件和硬件的设计是相对独立的,但随着科技的进步,软件的复杂程度不断提高,单独设计软件已经无法满足系统的需求。
因此,软硬件一体化设计应运而生。
它既包括对硬件的设计和开发,又包括对软件的编程和优化。
二、特点软硬件一体化设计具有如下几个特点:(注意:下文为概括,具体展开可以根据具体内容进行)1. 紧密结合:软硬件一体化设计将软、硬件紧密结合,相辅相成,以实现更高效、更稳定的系统功能。
2. 提高性能:通过软硬件一体化设计,可以充分发挥硬件的性能优势,提高系统的响应速度和处理能力。
3. 简化开发流程:软硬件一体化设计可以简化开发流程,减少各个环节之间的沟通成本,提高开发效率。
4. 优化系统架构:软硬件一体化设计可以优化系统架构,提高系统的可靠性和可扩展性。
三、应用软硬件一体化设计在各个领域都有广泛的应用,以下是一些常见的应用场景:1. 嵌入式系统:在嵌入式系统中,软硬件一体化设计可以将软件和硬件紧密结合,提高系统的实时性和稳定性。
2. 物联网:在物联网领域,软硬件一体化设计可以实现传感器和控制器之间的高效通信,实现智能化的系统管理。
3. 人工智能:在人工智能领域,软硬件一体化设计可以提高神经网络模型的训练和推理速度,实现更高效的人工智能算法。
4. 自动化控制:在自动化控制领域,软硬件一体化设计可以实现传感器和执行器之间的精确控制,提高自动化系统的性能和稳定性。
四、未来发展趋势随着科技的进步和技术的不断演进,软硬件一体化设计在未来将会有更广阔的发展空间。
以下是一些未来发展的趋势:1. 集成度的提高:未来软硬件一体化设计将会趋向更高的集成度,实现更小、更轻、更高效的系统。

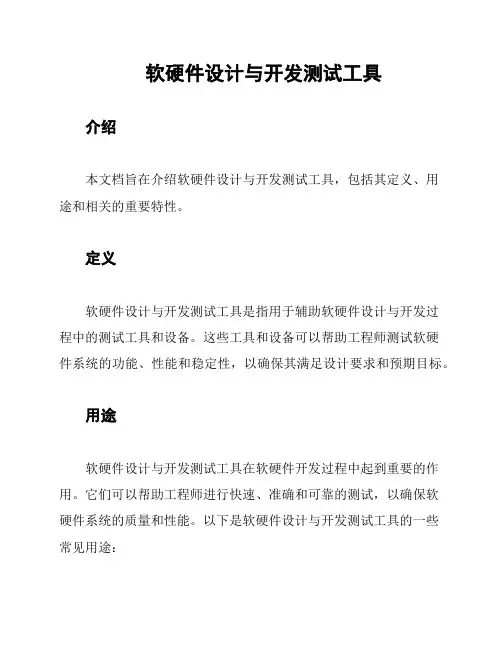

软硬件设计与开发测试工具介绍本文档旨在介绍软硬件设计与开发测试工具,包括其定义、用途和相关的重要特性。
定义软硬件设计与开发测试工具是指用于辅助软硬件设计与开发过程中的测试工具和设备。
这些工具和设备可以帮助工程师测试软硬件系统的功能、性能和稳定性,以确保其满足设计要求和预期目标。
用途软硬件设计与开发测试工具在软硬件开发过程中起到重要的作用。
它们可以帮助工程师进行快速、准确和可靠的测试,以确保软硬件系统的质量和性能。
以下是软硬件设计与开发测试工具的一些常见用途:1. 功能测试:测试软硬件系统的基本功能,确保其按照设计要求正常工作。
2. 性能测试:评估软硬件系统的性能和响应速度,确保其能够处理各种负载和情况。
3. 兼容性测试:测试软硬件系统与其他设备和软件的兼容性,确保其能够正常工作并与其他系统进行交互。
4. 可靠性测试:验证软硬件系统在长时间运行和各种复杂条件下的稳定性和可靠性。
5. 安全性测试:评估软硬件系统的安全性和抗攻击能力,以保护用户数据和系统的安全。
重要特性以下是软硬件设计与开发测试工具的一些重要特性:1. 灵活性:测试工具应具有灵活性,能够适应不同的测试需求和场景。
2. 自动化:测试工具应支持自动化测试,以提高效率和准确性。
3. 可定制性:测试工具应具有可定制的特性,可以根据具体的测试需求进行配置和调整。
4. 可扩展性:测试工具应具有可扩展性,可以适应不断变化的软硬件系统需求。
5. 可靠性:测试工具应具有高可靠性,确保测试结果的准确性和可靠性。
结论软硬件设计与开发测试工具是软硬件开发过程中至关重要的一环。
通过使用这些工具,工程师可以更好地测试和评估软硬件系统,从而提高系统的质量、性能和可靠性。
相信在不断创新和发展的软硬件领域中,这些测试工具将继续发挥重要作用。
软硬件集成设计软硬件集成设计是指把计算机软件、硬件和通信技术有机地结合起来,形成一个完整的系统。
在如今的信息技术时代,软硬件集成设计发挥着重要的作用。
本文将介绍软硬件集成设计的概念、意义、应用以及相关技术。
首先,软硬件集成设计是指将计算机的软件和硬件组合在一起,形成一个可以相互配合并协同工作的系统。
通过软硬件集成设计,可以实现软件和硬件的最佳互补,提高计算机系统的效率和性能。
例如,在物联网、智能家居和工业控制等领域中,软硬件集成设计可以实现设备之间的互联互通,提高系统的智能化和自动化水平。
其次,软硬件集成设计具有重要的意义。
首先,它可以提高系统的性能和效率。
通过优化软件和硬件的配合方式,可以使系统更加高效地运行。
其次,软硬件集成设计可以提高系统的稳定性和可靠性。
通过将软硬件相互结合,可以减少系统出错的概率,提高系统的稳定性。
另外,软硬件集成设计还可以降低系统的成本。
通过合理使用软硬件资源,可以减少成本并提高经济效益。
软硬件集成设计在各个领域都有广泛的应用。
在电子设备方面,软硬件集成设计可以实现短时间的完成大量计算任务,提高计算机的处理能力。
在智能家居方面,软硬件集成设计可以实现电子设备之间的互联互通,实现智能化和自动化。
在物联网方面,软硬件集成设计可以实现对物体的远程监控和控制,提高信息交互的效率。
在工业控制方面,软硬件集成设计可以实现对工业设备的自动化控制,提高生产效率。
软硬件集成设计需要掌握一定的技术。
首先,需要掌握计算机硬件的基本知识,包括计算机的组成结构、工作原理以及与硬件相关的接口和协议。
其次,还需要熟悉计算机软件的开发和设计,包括操作系统、编程语言和开发工具等。
此外,还需要了解通信技术和网络协议,以实现软硬件之间的有效通信和数据传输。
在软硬件集成设计中,需要注重以下几个方面。
首先,需要充分考虑软硬件之间的兼容性。
硬件和软件之间需要能够相互配合,实现良好的协同工作。
其次,需要注意系统的稳定性和可靠性。
软硬件集成设计的技术思路与实践随着科技的不断进步,软硬件集成设计成为当前设计领域的一种热门趋势,为了满足用户对产品智能化、便携性和高效性的需求,软硬件集成设计成为设计师们不得不关注的一个重要领域。
本文将从技术思路和实践两个方面,深入探讨软硬件集成设计的相关知识。
一、技术思路1.硬件选型在软硬件集成设计中,硬件的选型非常重要。
硬件的选择决定了软件的开发环境和程序的实现方式,同时还影响产品的性能和使用寿命。
因此,在软硬件集成设计中,选择适合自己的硬件设备是至关重要的。
2.软件开发软件开发是软硬件集成设计中最为重要的环节之一。
软件开发需要设计师具备熟练的编程技巧和深入的学习氛围。
对于不同的软件开发工具,设计师需要根据其特点和适用范围进行选择,从而实现软件的开发、测试和发布。
3.硬件驱动在软硬件集成设计中,硬件驱动是非常重要的一个环节。
通过硬件驱动,可以将软件程序和硬件设备进行有效地配合,实现系统逻辑的运行和硬件设备的控制。
因此,在软硬件集成设计中,硬件驱动是必不可少的环节,设计师需要对硬件设备进行驱动开发和调试,从而保证整个系统的完整性和稳定性。
二、实践1.软硬件集成设计实现方案软硬件集成设计可以通过多种方式来实现,其中,FPGA硬件实现方案,GPU加速计算方案、DSP 技术和MCU、SoC技术等是常见的应用方案。
每种方案都有其特点和适用范围,根据具体的应用场景选择合适的方案是至关重要的。
2.实现软硬件代码的整合在软硬件集成设计中,实现软硬件代码的整合是非常重要的一个环节。
要实现软硬件代码的整合,需要设计师熟练使用各种编程语言,并能够熟练地使用各种编程工具和集成开发环境。
同时,设计师还需要对开发工具进行定期维护和更新,以确保软硬件代码的安全和稳定。
3.实现软硬件的通信在软硬件集成设计中,软硬件通信是非常重要的一个环节。
通过软硬件通信,可以实现软件程序和硬件设备之间的有效配合和控制。
设计师需要根据不同的应用场景选择不同的硬件通信接口,并与软件程序进行有效地对接,实现软硬件设备的高效配合和掌控。
软硬件集成开发的流程和要点随着科技的不断进步和应用的普及,软硬件集成开发在各个行业中都得到了广泛的应用。
软硬件集成开发是将软件和硬件相互结合,使它们能够协同工作,在实现特定功能的同时提高系统的性能和可靠性。
本文将详细介绍软硬件集成开发的流程和主要要点。
1. 硬件设计- 硬件设计是软硬件集成开发的第一步,它包括电路设计、原理图设计和PCB布局设计等。
- 在硬件设计过程中,需要根据系统需求和硬件规格书来选择适合的芯片、传感器和外部电路等。
- 在设计电路和原理图时,需要考虑电路的可扩展性和稳定性,确保硬件可以与软件无缝集成。
2. 软件设计- 软件设计是软硬件集成开发的第二步,它包括编写应用程序、编写驱动程序和设计用户界面等。
- 在软件设计过程中,需要遵循软件工程的设计原则,采用模块化和面向对象的设计方法,提高代码的可维护性和可扩展性。
- 在编写驱动程序时,需要与硬件设计团队密切合作,确保驱动程序与硬件能够正确地交互和通信。
3. 集成测试- 集成测试是软硬件集成开发的关键步骤之一,它将硬件和软件集成到一起,并测试系统的功能和性能。
- 在集成测试过程中,需要编写测试用例,对系统进行功能测试、性能测试和可靠性测试等。
- 集成测试需要模拟实际的工作环境和使用场景,确保系统在各种情况下都能正常工作。
4. 调试与优化- 调试与优化是软硬件集成开发的最后一步,它主要包括识别和解决问题以及改进系统性能。
- 在调试过程中,需要使用各种调试工具和设备,如逻辑分析仪和示波器等,定位和修复问题。
- 在优化过程中,可以通过修改软件算法、增加缓存和优化硬件电路等方式,提高系统的性能和响应速度。
软硬件集成开发的主要要点有:- 需求分析:在软硬件集成开发之前,需要进行详细的需求分析,并与用户和客户进行充分的沟通和确认,以确保系统能够满足其需求。
- 团队合作:软硬件集成开发需要硬件设计师、软件工程师和测试工程师等多个团队之间的紧密合作和沟通,以确保整个开发过程的顺利进行。
软硬件协同设计与系统应用一、软硬件协同设计的基本概念1.定义:软硬件协同设计是一种系统级设计方法,它将硬件描述语言(HDL)和软件编程语言相结合,实现硬件和软件的协同设计、协同验证和协同优化。
2.目的:通过软硬件协同设计,可以提高系统的性能、降低成本、缩短开发周期,并实现硬件和软件的资源共享、功能复用。
3.特点:软硬件协同设计具有跨学科、系统化、并行化、迭代化的特点。
二、软硬件协同设计的方法与流程1.需求分析:根据系统功能和性能需求,明确硬件和软件的设计目标。
2.架构设计:划分硬件和软件的功能模块,确定模块间的接口关系。
3.硬件设计:采用硬件描述语言(如VHDL、Verilog等)编写硬件模块的代码,实现硬件功能。
4.软件设计:采用软件编程语言(如C、C++、Java等)编写软件模块的代码,实现软件功能。
5.协同仿真:利用硬件仿真器和软件开发环境,对硬件和软件进行协同仿真,验证系统功能和性能的正确性。
6.硬件验证:将设计好的硬件模块下载到硬件开发板上,进行实际硬件环境的验证。
7.系统集成:将经过验证的硬件和软件模块集成到一个系统中,进行整体性能测试。
8.优化与迭代:根据测试结果,对硬件和软件进行优化和改进,直至满足设计要求。
三、软硬件协同设计的应用领域1.嵌入式系统:如智能手机、智能家居、工业控制等。
2.数字信号处理:如音频、视频处理、通信系统等。
3.微处理器系统:如CPU、GPU等。
4.系统级芯片(SoC):将多个功能模块集成在一个芯片上,实现高性能、低功耗的系统级应用。
5.可编程逻辑器件:如FPGA、ASIC等,通过硬件编程实现特定功能。
四、软硬件协同设计的关键技术1.硬件描述语言(HDL):如VHDL、Verilog等,用于描述硬件结构和功能。
2.软件编程语言:如C、C++、Java等,用于编写软件模块。
3.硬件仿真器:用于对硬件设计进行仿真验证。
4.软件开发环境:如集成开发环境(IDE)、编译器、调试器等。
软硬件一体化的设计思路随着科技的不断发展,软件和硬件的融合也变得日益深入和紧密。
在IT领域中,软件和硬件一体化成为了一种趋势。
这种趋势围绕着两个方面:一是硬件与软件开发的集成,二是软件和硬件的混合使用。
软硬件一体化的融合,不仅可以提高工作的效率,还可以减少资源浪费,降低成本等。
本文将探讨软硬件一体化的设计思路。
一、定义软硬件一体化软硬件一体化是指将软件和硬件进行融合,使两者的功能相结合,以达到更优秀的效果。
一般来说,软件开发和硬件开发是两项不同的技术,各有各的标准,但是软硬件一体化能够将两者相结合,减少技术瓶颈,形成系统化的解决方案。
二、软硬件一体化的优点1. 更高效率软硬件一体化可以将软件和硬件的不同优势结合起来,形成一个优秀的系统。
这能够提高生产效率,并降低工作成本。
2. 系统完整性通过软硬件一体化的实现,整个系统中的所有组件都可以得到最佳的利用。
这使得整个系统更加完好,没那么容易发生故障。
3. 成本节省软硬件一体化可以将软件和硬件的不同特点结合起来。
在制造阶段,可以避免硬件与软件的兼容性问题,因此可以节省很多成本。
在一些项目中,软硬件一体化还可以将开发成本降低到最低。
三、软硬件一体化的实现方式1. 软件与硬件直接衔接这种实现方式较为简单,不需要任何中间件或通讯协议,呈现出来的关系直接,更能保证快速响应和稳定性。
2. 利用api(Application Programming Interface)复用现有的软件或硬件这种方式需要先进行软硬件的相关技术资料了解,然后根据所要实现项目中的特殊功能,从已经成熟的系统软硬件库中选择对应的api。
3. 利用中间件(Middleware)实现软硬件的交互这种方式更适合于庞大的软硬件系统,可使用现有的通讯协议构建中间件,使系统商能够管理庞大的软硬件系统。
通常情况下,中间件应该是有门户组件,让用户在操作系统和应用程序中进行统一管理。
四、软硬件一体化的设计思路1. 设计层次软硬件一体化的设计有多种层次,例如:系统控制、功能和性能、接口、电源、故障处理等等。
嵌入式系统软硬件设计与开发随着科技的发展,嵌入式系统逐渐被应用于各种领域,如智能家居、智能机器人、智能车辆等。
嵌入式系统具有体积小、功耗低、成本低等优点,其硬件和软件系统设计的好坏直接影响着整个系统的可靠性和性能。
因此,本文将从嵌入式系统的软硬件设计和开发两个方面着手,探讨如何设计出优秀的嵌入式系统。
一、硬件设计1.硬件平台的选择在嵌入式系统的设计中,选择一个合适的硬件平台是十分重要的。
硬件平台的选择不仅需要考虑成本和性能,还需要考虑系统的应用场景、功能需求等。
在硬件平台的选择过程中,还需要考虑是否符合标准接口规范,比如USB、I2C等常见的接口规范。
2.电源设计嵌入式系统的电源设计也是一个关键问题。
电源设计需要考虑的主要因素包括电压值、电流大小、功耗等。
此外,还需要确保电源稳定性,并在电源保护方面做好相应的工作,比如过流保护、反向保护等。
3.信号处理设计信号处理是硬件设计中的一个重要环节。
对于数字信号的处理,需要采用适当的FPGA、DSP等处理器来完成。
在设计过程中,需要考虑信号处理器的采样率、精度、算法、存储器等因素,并在设计时充分考虑系统的延迟、速度等因素。
4.接口设计接口设计也是硬件设计中的一大难点。
接口的设计需要充分考虑接口电路的设计、信号质量、接口电平等因素。
比如,对于USB接口,需要考虑USB控制器的选型、物理层信号电路的设计、电压/电流传输速率等因素。
二、软件设计1.软件开发环境软件的开发环境是软件设计中的一个重要因素。
通常情况下,嵌入式系统的软件设计需要采用专门的集成开发环境(IDE),比如Keil、IAR等。
在选择IDE时,需要考虑到其适应性、易用性、功能齐全性等因素。
2.软件架构设计嵌入式系统的软件架构设计是软件设计中的一个关键点。
软件架构的设计需要根据硬件平台和应用情况来确定,其目的在于将软件模块划分为适当的结构,并确定各个模块之间的关系。
在设计软件架构时,需要充分考虑模块的粒度、接口、功能等因素。
计算机软件与硬件设计计算机软件与硬件设计是指在计算机系统的开发过程中,对软件与硬件的设计进行规划、编写和实现的过程。
在计算机科学与技术领域中,软件包括计算机程序、应用软件和系统软件,而硬件则包括各种计算机设备、电路和芯片等。
本文将从计算机软件与硬件设计的基本概念、设计原则和实施过程进行探讨,从不同的角度分析软件与硬件设计的联系与区别,并介绍一些常见的软件与硬件设计技术。
一、计算机软件与硬件设计的概念计算机软件设计是指根据需求分析,以问题为导向,利用各种软件工程方法和工具,将问题解决方案转化为计算机可执行的程序的过程。
软件设计必须考虑到用户需求、运行环境、系统约束等因素,并且要满足可维护性、可扩展性、可靠性等质量要求。
而计算机硬件设计则是指根据计算机系统的功能需求,结合计算机体系结构和电子技术知识,设计和实现各种计算机硬件设备的过程。
硬件设计包括电路设计、电子元器件选择、电路布局及制板等环节,需要考虑系统性能、成本、功耗等因素。
二、计算机软件与硬件设计的联系与区别计算机软件与硬件设计有着密切的联系,二者相辅相成。
软件设计需要硬件的支持,而硬件的功能实现离不开软件的驱动和控制。
不同之处在于,软件设计侧重于解决问题和满足用户的功能需求,更加注重逻辑和算法的设计;而硬件设计则更注重于电子元件的选择、电路的设计和电信号的处理。
三、计算机软件设计的基本原则1. 模块化:将问题分解成多个独立的模块,提高代码的可读性和可维护性。
2. 抽象化:将具体对象或操作抽象为更一般的概念,提高软件的重用性和灵活性。
3. 结构化:采用模块化设计思想,使用有层次结构的控制流程和数据结构,提高软件的可维护性和可测试性。
4. 规范化:制定统一的编码规范和命名规则,使代码易读易懂、易维护。
5. 可扩展性:设计软件时要考虑系统的扩展需求,使软件能够适应变化的需求,并易于进行功能扩展。
四、计算机硬件设计的基本原则1. 性能优化:根据所需功能和性能要求,选择合适的硬件技术、指令集和硬件组件,以提高系统性能。
嵌入式系统的软硬件接口设计要点嵌入式系统是指安装在各种设备中以完成特定功能的计算机系统。
软硬件接口设计是嵌入式系统开发过程中至关重要的一部分,它涉及到软件和硬件之间的通信和交互。
合理的软硬件接口设计能够提高系统性能、可靠性和可维护性,并且帮助开发者更好地利用系统资源。
本文将探讨嵌入式系统软硬件接口设计的关键要点。
1. 接口定义和规范在软硬件接口设计中,首先需要明确定义接口的功能和规范。
接口定义应包含输入和输出信号的类型、数据格式、速率等信息。
接口规范应明确交互的时序和信号传输的电气特性,确保各个模块之间能够正确地进行数据交换。
2. 接口电气特性在嵌入式系统中,电气特性的设计对于接口的可靠性起着至关重要的作用。
应该考虑信号传输的电平、电流、电压等因素,确保信号能够稳定地传递,并且不会因为电压波动或者干扰而导致错误的数据传输。
3. 接口协议选择选择适当的接口协议对于软硬件之间的通信至关重要。
常见的接口协议包括SPI、I2C、UART等。
每种协议都有自己的特点和适用场景,开发者需要根据具体的需求选择合适的协议。
此外,还需要考虑接口的带宽要求、传输距离、可靠性等因素。
4. 中断和DMA的使用在嵌入式系统中,中断和DMA是常用的机制,可以提高系统的性能和响应速度。
中断可以在设备状态发生变化时立即中断CPU的执行,通过ISR(中断服务程序)来处理设备的响应和状态更新。
DMA允许数据在外设和内存之间直接传输,减少了CPU的负载和数据拷贝的时间,提高了系统的效率。
5. 缓冲器和队列设计合理的缓冲器和队列设计能够平衡软硬件之间的性能差异。
在数据传输过程中,由于硬件时钟和软件处理的速度差异,可能会导致数据丢失或者严重的性能下降。
通过使用缓冲器和队列,可以在硬件和软件之间建立一个缓冲区,平衡两者之间的速度差异,并且提高系统性能和稳定性。
6. 数据验证和容错处理在接口设计中,数据的验证和容错是至关重要的。
硬件和软件之间的数据传输可能会受到多种因素的干扰,例如噪声、电磁干扰等。
软硬件协同设计什么是软硬件协同设计?软硬件协同设计(Hardware-Software Co-design)是指在嵌入式系统设计中,同时考虑硬件和软件的设计和优化过程。
传统上,硬件和软件的设计是分开进行的,硬件工程师负责硬件电路的设计,而软件工程师负责软件程序的编写。
然而,随着嵌入式系统的复杂性不断增加,硬件和软件之间的界限变得越来越模糊,软硬件协同设计应运而生。
在软硬件协同设计中,硬件和软件的设计过程是紧密相互关联和协同的。
它不仅仅是硬件和软件之间的接口设计,而是一种将硬件和软件整合在一起,以达到系统性能和功能的最优化的方法。
通过软硬件协同设计,可以充分利用硬件和软件之间的相互作用,提高嵌入式系统的性能,降低成本,缩短开发周期。
软硬件协同设计的优势1.性能优化:通过软硬件协同设计,可以将任务分配到硬件和软件上,以充分发挥二者的优势。
某些任务适合在硬件上实现,可以通过专用硬件加速算法执行,提高系统性能。
而对于某些任务,软件可以更灵活地处理,可以根据需求进行修改和更新,提高系统的可定制性和可维护性。
2.成本降低:软硬件协同设计可以减少系统中的硬件组件数量,降低制造成本和能耗。
通过将一部分任务交给软件实现,可以使用更低成本的通用处理器,而不是专用硬件。
此外,软硬件协同设计可以减少开发过程中的迭代次数和错误修复等工作,进一步降低开发成本。
3.开发周期缩短:软硬件协同设计可以减少硬件和软件之间的验证和集成工作量,提高开发效率。
在软硬件协同设计中,硬件和软件的设计可以并行进行,可以在硬件开发的同时进行软件编写和调试,缩短了开发周期,提高了产品的上市速度。
软硬件协同设计的挑战尽管软硬件协同设计带来了诸多优势,但也面临一些挑战。
1.设计复杂性:软硬件协同设计需要工程师具备硬件和软件两方面的知识和技能,设计过程更加复杂。
不仅需要考虑硬件电路的功能和性能,还需要考虑软件的算法和编程语言。
此外,软硬件之间的接口设计和通信机制也是一个挑战。
1.软硬件设计
1.1.电能表
1.1.1.硬件
(硬件结构框图)
1.1.1.1.电源使用骨架为35的工频变压器,该变压器提供两组满负载电压为10V电流分别为180mA,40mA
的电源,分别供CPU板(含ADE7758)、RS485通讯模块使用,系统采用5V电压供电。
整流稳压电路器件采用1N4007、L7805(若有0.5Un要求改成DC/DC模块)。
辅助电源采用AC/DC电源模块。
1.1.1.
2.根据电能表精度等级的要求和成本的考虑,电能计量芯片选用炬力公司的ATT7022B,该芯片在
1000:1的动态范围内非线性误差优于0.1%,能满足0.5S表的要求,电压通道采用电阻降压采样,电流通道采用电流互感器;ATT7022B和MCU电路上设计成共地,采用一路电源供电;它们之间的通信采用SPI 总线方式,总线加保护电路。
为了适应不同地区客户校输出表脉冲的要求,本方案在电路板上共设计了正向有功、反向有功,正向无功、反向无功,总有功、总无功,共计六路经光耦隔离的无源脉冲,根据不同的客户选用不同的输出接线方式,方便灵活;
1.1.1.3.MCU的选用:本着降低成本并且满足多功能电能表的需要,MCU选用了NEC公司的 uPD78F1166,多
达256KB程序空间和12KB的RAM能满足2007通讯规约的大数据量要求;uPD78F1166在10MHz和32.876KHz 运行模式下的工作电流分别为4mA和8uA,睡眠模式下的工作电流低于2uA,能基本符合低功耗要求,丰富的中断能力; ESD保护,抗干扰力强;多个定时器和PWM功能;片内10位A/D转换,比较器,片内可编程振荡器等;MCU内部具有电源电压管理单元,可以很方便地实现电池电压监测;另外,有功能强大易于使用并且价格便宜的开发工具,而且FLASH型在线编程的功能,大大降低了开发阶段的成本;
1.1.1.4.LCD驱动芯片:选用ROMH的BU9799或NXP的PCF8576, BU9799提供200段位的LCD驱动,用户手册
提供的数据电源电流为5uA,LCD电源电流为10uA, PCF8576提供160段位的LCD驱动,可联级使用,电源电流大约为8uA, LCD电源电流为24uA。
1.1.1.5.存储芯片采用两片存储容量为8K的FM24CL64及一片存储容量为16Mbit的AT45DB161B。
FM24CL64中保存电量、需量、需量时间、功能变量参数及事件记录等数据;FM24CL64中有4K的数据采用带校验字节保存的方式,并实现数据双芯片备份功能。
AT45DB011B是大容量SPI接口方式的串行FLASH,用于存储电网负荷曲线。
该系列还有2Mbit、4Mbit、8Mbit等不同存储容量的规格,均采用相同的管脚封装,可以方便的根据不同地区客户的要求进行选配;
1.1.1.6.时钟芯片采用RX-8025SA,并采用锂电池作为后备电源,当电网停电后,提供停电后表内电量的
显示读取,并保证内部数据不丢失;日历、时钟、时段程序控制功能正常运行,来电后自动投入运行;
在电能表端钮盒上设置有光电耦合脉冲输出接口,以便于进行误差测试和数据采集,脉冲输出常数与标牌标志表常数一致;
1.1.1.7.设计了由LED和蜂鸣器组成的声光报警电路;
1.1.1.8.设计两个按键用于翻页和MCU唤醒、两个翻盖检测开关。
1.1.1.9.LCD显示器:显示段位为:40×4;具有汉字显示功能,及一些特殊显示符号功能;显示的项目
号可为6位数字,实际采用4位项目号;项目号内容为8位数字;
1.1.1.10.RS485接口采用IC 65LBC185器件,在电路上设计成一个单独的模块,提供两路485通讯接口,
其中一路和红外通讯共用一个串口。
在后续开发时,通过对该模块的扩展并辅以相应的软件,可以实现三路或更多独立的串口,可以适应不同客户的要求;
1.1.1.11.全失压电池使用3.6V电压供电,可以方便地实现全失压检测功能,确保电表全失压电池的使用
寿命符合要求。
2硬件模块描述
电源供电说明
AC220V经过变压、整流、滤波、稳压后变成两组5V电压分别给MCU和RS-485供电,同时电池还提供一组电压,当全失压时由电池给MCU及其外围电路供电。
接口描述:
IO1:连接到AC 220V N线
IO2: 连接到AC 220V L线
IO3:DC 5V输出,给RS-485供电
IO4:DC 5V输出,给MCU、计量芯片及其外围电路供电
IO5:电池电压输出,当全失压时由电池给MCU及其外围电路供电。
计量模块说明
三相电压电流采样经过扰混叠滤波后,送入计量芯片(ATT7022),由计量芯片计算出各种电参数并保存,MCU通过SPI总线对计量芯片进行设置和读取电参数。
接口描述:
IO1:电压采样信号输入
IO2: 电流采样信号输入
IO3:SPI接口,MCU通过SPI口对计量芯片进行读写
IO4:MCU通过这些IO口对计量芯片进行控制
IO5:电能脉冲输出
RS-485通讯模块说明
通讯芯片完成RS-485电平和MCU的TTL电平的转换,总线加保护电路。
接口描述:
IO1:MCU的UART 输出接口
IO2: MCU的UART 输入接口
IO3:RS-485总线的A,B接口线。
红外通讯模块说明
实现红外通讯的收发,接收部分把红外信号转换成TTL电平的UART信号送给MCU,MCU把信号和38KHz 调制频率同时送给红外发送电路。
接口描述:
IO1:信号输出,
IO2: 38KHz调制信号输出
IO3:信号输入
显示模块说明
不系统提供显示接口,LCD驱动芯片采用IIC总线,能提供160段位。
接口描述:
IO1:IIC总线的时钟信号线
IO2: IIC总线的数据线
IO3: LCD驱动输出口
数据存储模块说明
用来保存所需要的数据
接口描述:
IO1:IIC总线的时钟信号线
IO2: IIC总线的数据线
实时时钟模块说明
为系统提供实时时钟和时钟信息。
接口描述:
IO1:IIC总线的时钟信号线
IO2: IIC总线的数据线
IO3:为MCU提供秒信号。
