电路基础一. 电路基础知识 (1)电流的形成1.形成:电荷的定向移动形成电流说明:(1)该处电荷是自由电荷。
(2)对金属来讲是自由电子定向移动形成电流;对酸、碱、盐的水溶液来讲,正负离子定向移动形成电流。
(化学中将提到) 2.方向的规定:把正电荷移动的方向规定为电流的方向。
说明:(1)在电源外部,电流的方向从电源的正极到负极。
(2)电流的方向与自由电子定向移动的方向相反。
如下图(2)电压 电压是什么?(1)要让一段电路中产生电流,它的两端就一定要有电压,即电压是使电路中的自由电荷发生定向移动形成电流的原因。
(2)电源提供电压。
☆由此可知电流形成的条件:①有电源(电压) ②通路(电路闭合) (3)判断电压表测量对象将电源去掉,从电压表一端出发绕一圈回到电压表另一端,被圈住的元件即为电压表所测对象。
(3)电阻 1.电阻是什么?表示导体对电流阻碍作用的大小。
(导体对电流的阻碍作用越大,电阻就越大)。
2.电阻的类型有两种:定值电阻和可变电阻 变阻器:能改变接入电路中电阻大小的元件 1.滑动变阻器:V 1V 2L 1L 2图3(1)结构:电阻丝、绝缘管、滑片、接线柱等。
电阻丝的外面涂着绝缘漆,绕在瓷筒上。
(2)铭牌:例如一个滑动变阻器标有“50Ω,2A ”表示的意义是:最大阻值是50Ω,允许通过的最大电流是2A 。
(3)原理:改变接入电路中电阻线的长度来改变电阻,从而改变电路中的电流。
(4)作用:①改变电路中的电流和电压;②对电路起保护作用。
(5)正确使用:①(通常)串联在电路中使用;②接线要“一上一下”(同时用上面的两个接线柱相当于导线,同时用下面的两个接线柱相当于一个定值电阻);③闭合开关前应把阻值调至最大(此时电流最小的位置,对电路起保护作用) 2.电位器:(1)机械电位器;(2)数字电位器二.电路结构1.电路的基本构成:电源、用电器、开关、导线2.只有电路闭合时,电路中才有电流。
3.电路图: 用规定的符号表示电路连接的图叫做电路图。
1、最基本的电路是由电源、开关、导线、用电器等部分构成。
2、用电器:像灯泡这样利用电能工作,把电能转变为其余形式的能的装置叫做用电器。
如:电灯,电视机,电动机,电铃等。
3、电源:为用电器供给电能的装置叫电源。
如发电机,电池等。
电源是把其余形式的能转变为电能。
如干电池是把化学能转变为电能。
发电机则由机械能转变为电能。
4、开关:在电路中,控制电路通断的装置叫开关。
5、导线:把电源、开关、用电器、连结起来起导电作用的金属线称为导线。
6、电路的三种状态:通路、断路、短路。
7、通路:连结好电路后,闭合开关,灯泡发光。
这类到处连通的电路,叫做通路。
(又叫闭合电路 )8、断路:一个电路假如没有闭合开关,或导线没有连结好,电路在某处断开,处在这类状态的电路叫做断路。
(又称开路 )9、短路:不经过用电器,直接用导线把电源两极连结起来的电路,叫做短路。
10、电路图:我们常用规定的符号表示电路中的元器件,把这些符号用代表导线的线段连结起来,就能够表示由实物构成的电路,这类图就叫做电路图。
11、电路的连结方式分:串连和并联两种。
12、电流方向:人们规定正电荷定向挪动的方向为电流的方向。
13、电流用符号 I 表示,国际单位是:安培 (A) 常用单位是:毫安(mA) 、微安 (μA) 。
1 安培 =103 毫安 =106 微安。
14、丈量电流的仪表是:电流表,它的使用规则是:①电流表要串连在电路中;②接线柱的接法要正确,使电流从“ +”接线柱入,从“ -”接线柱出 ;③被测电流不要超出电流表的量程;④绝对不同意不经过用电器而把电流表连到电源的两极上。
15、实验室中常用的电流表有两个量程:① 0~安,每小格表示的电流值是安;② 0~3 安,每小格表示的电流值是安。
16、电压 (U): 电压是使电路中形成电流的原由,电源是供给电压的装置。
电路中有电压不必定有电流,有电流电路的两头必有电压。
17、电压 U 的国际单位是:伏特(V); 常用单位是:千伏(KV) 、毫伏(mV) 、微伏 (μ V) 。

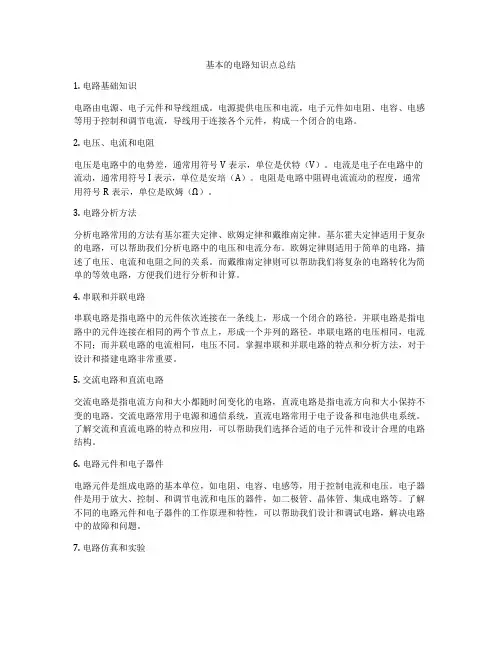

基本的电路知识点总结1. 电路基础知识电路由电源、电子元件和导线组成。
电源提供电压和电流,电子元件如电阻、电容、电感等用于控制和调节电流,导线用于连接各个元件,构成一个闭合的电路。
2. 电压、电流和电阻电压是电路中的电势差,通常用符号V表示,单位是伏特(V)。
电流是电子在电路中的流动,通常用符号I表示,单位是安培(A)。
电阻是电路中阻碍电流流动的程度,通常用符号R表示,单位是欧姆(Ω)。
3. 电路分析方法分析电路常用的方法有基尔霍夫定律、欧姆定律和戴维南定律。
基尔霍夫定律适用于复杂的电路,可以帮助我们分析电路中的电压和电流分布。
欧姆定律则适用于简单的电路,描述了电压、电流和电阻之间的关系。
而戴维南定律则可以帮助我们将复杂的电路转化为简单的等效电路,方便我们进行分析和计算。
4. 串联和并联电路串联电路是指电路中的元件依次连接在一条线上,形成一个闭合的路径。
并联电路是指电路中的元件连接在相同的两个节点上,形成一个并列的路径。
串联电路的电压相同,电流不同;而并联电路的电流相同,电压不同。
掌握串联和并联电路的特点和分析方法,对于设计和搭建电路非常重要。
5. 交流电路和直流电路交流电路是指电流方向和大小都随时间变化的电路,直流电路是指电流方向和大小保持不变的电路。
交流电路常用于电源和通信系统,直流电路常用于电子设备和电池供电系统。
了解交流和直流电路的特点和应用,可以帮助我们选择合适的电子元件和设计合理的电路结构。
6. 电路元件和电子器件电路元件是组成电路的基本单位,如电阻、电容、电感等,用于控制电流和电压。
电子器件是用于放大、控制、和调节电流和电压的器件,如二极管、晶体管、集成电路等。
了解不同的电路元件和电子器件的工作原理和特性,可以帮助我们设计和调试电路,解决电路中的故障和问题。
7. 电路仿真和实验电路仿真是利用计算机软件模拟电路的工作原理和行为,可以帮助我们分析和优化电路结构。
电路实验是通过搭建和测试真实的电路,验证电路设计的正确性和可靠性。
电路知识入门基础知识电路知识入门基础知识电路是指电流在一定路径上流动的方式。
了解基础的电路知识对我们理解和应用电子设备至关重要。
本文将介绍一些电路的基础知识。
1. 电流:电子通过导体(如金属线)流动时形成的电流。
电流的单位是安培(A)。
电流可以通过电流表来测量。
2. 电压:电流在电路中流动时的势能差。
电压的单位是伏特(V)。
电压可以通过电压表来测量。
3. 电阻:电阻是电路中阻碍电流流动的元件。
电阻的单位是欧姆(Ω)。
电阻可以通过电阻表来测量。
4. 电路图:电路图是用符号和线条表示电路的图示。
电路图中通常包括电源、导线、电阻、电容、电感等元件。
5. 并联和串联:在电路中,元件可以连接成并联或串联。
在并联电路中,元件是平行连接的,电流会在元件之间分流。
在串联电路中,元件是依次连接的,电流会依次通过每个元件。
6. Ohm定律:Ohm定律是电路学最基本的定律,它描述了电流、电压和电阻之间的关系。
Ohm定律的数学表达式为V=IR,其中V代表电压,I代表电流,R代表电阻。
根据Ohm定律,电阻越大,电压和电流之间的关系越大。
7. 电容:电容是一种存储电荷的元件。
它由两个导体之间的绝缘介质隔开。
电容的单位是法拉(F)。
电容可以在电子设备中用来储存电荷、滤波和调节电压。
8. 电感:电感是电流产生感应电压的元件。
它由线圈组成,当电流通过线圈时会产生磁场。
电感的单位是亨利(H)。
电感可以用来过滤、滤波和储存能量。
9. 逻辑门:逻辑门是数字电路中用于处理逻辑运算的元件。
常见的逻辑门有与门、或门、非门等。
逻辑门可以用来构建计算机和其他数字电子设备。
10. 模拟电路和数字电路:电路可以分为模拟电路和数字电路。
模拟电路处理连续的信号,例如声音和光线。
数字电路处理离散的信号,例如数字音频和图像。
模拟电路和数字电路通常在电子设备中同时存在。
以上是电路知识的基础知识介绍。
希望通过本文的介绍,读者能对电路有一个初步的了解,并能在日常生活和学习中应用这些知识。
电路知识总结(精简)1.电流的参考方向可以任意指定,分析时:若参考方向与实际方向一致,则i>0,反之i<0。
电压的参考方向也可以任意指定,分析时:若参考方向与实际方向一致,则u>0反之u<0。
2.功率平衡一个实际的电路中,电源发出的功率总是等于负载消耗的功率。
3.全电路欧姆定律:U=E-RI4.负载大小的意义:电路的电流越大,负载越大。
电路的电阻越大,负载越小。
5.电路的断路与短路电路的断路处:I=0,U≠0电路的短路处:U=0,I≠0二.基尔霍夫定律1.几个概念:支路:是电路的一个分支。
结点:三条(或三条以上)支路的联接点称为结点。
回路:由支路构成的闭合路径称为回路。
网孔:电路中无其他支路穿过的回路称为网孔。
2.基尔霍夫电流定律:(1)定义:任一时刻,流入一个结点的电流的代数和为零。
或者说:流入的电流等于流出的电流。
(2)表达式:i进总和=0或: i进=i出(3)可以推广到一个闭合面。
3.基尔霍夫电压定律(1)定义:经过任何一个闭合的路径,电压的升等于电压的降。
或者说:在一个闭合的回路中,电压的代数和为零。
或者说:在一个闭合的回路中,电阻上的电压降之和等于电源的电动势之和。
(2)表达式:1或: 2或: 3(3)基尔霍夫电压定律可以推广到一个非闭合回路三.电位的概念(1)定义:某点的电位等于该点到电路参考点的电压。
(2)规定参考点的电位为零。
称为接地。
(3)电压用符号U表示,电位用符号V表示(4)两点间的电压等于两点的电位的差。
(5)注意电源的简化画法。
四.理想电压源与理想电流源1.理想电压源(1)不论负载电阻的大小,不论输出电流的大小,理想电压源的输出电压不变。
理想电压源的输出功率可达无穷大。
(2)理想电压源不允许短路。
2.理想电流源(1)不论负载电阻的大小,不论输出电压的大小,理想电流源的输出电流不变。
理想电流源的输出功率可达无穷大。
(2)理想电流源不允许开路。
3.理想电压源与理想电流源的串并联(1)理想电压源与理想电流源串联时,电路中的电流等于电流源的电流,电流源起作用。
课题第一章电路的基本概念教学目标1.掌握电路的组成及其作用,电气符号。
2.理解电流产生的条件,掌握电流的计算公式。
3.理解电流的概念、方向,掌握电流的测量。
4.掌握电压、电位和电动势的计算方法和他们的测量以及他们三者之间的关系。
5.了解电阻的概念和电阻与温度的关系,掌握电阻定律以及电阻的测量。
6.掌握欧姆定律和电路的三种状态。
7.理解电能和电功率的概念。
8.掌握焦耳定律以及电能、电功率的计算。
教学重点1.电路各部分的作用,电流的计算公式和电流的测量。
2.电压、电位和电动势的计算方法和他们的测量以及他们三者之间的关系。
3.电阻定律以及电阻的测量,欧姆定律及电路的三种状态。
4.焦耳定律以及电能、电功率的计算,实际功率的计算。
5.额定功率与实际功率的关系。
教学难点1.电流产生的条件,对电路的三种状态的理解。
2.R与U、I无关,温度对导体电阻的影响。
3.额定功率与实际功率的关系。
教学课时16课时教学内容课题§1-1 电流和电压教学目标1.电路的组成及其作用,电气符号。
2.理解电流产生的条件,掌握电流的计算公式。
3.理解电流的概念、方向,掌握电流的测量。
4.掌握电压、电位和电动势的计算方法和他们的测量以及他们三者之间的关系。
教学重点1.电路各部分的作用。
2.电流的计算公式和电流的测量。
3.电压、电位和电动势的计算方法和他们的测量以及他们三者之间的关系。
教学难点1.电流产生的条件和电流的测量。
2.电位的计算方法和测量。
3.电压、电位和电动势三者之间的关系。
讲授式+讨论式+分析式教学形式教学课时8课时教育思想本节内容应与物理联系起来,并进行内容上的比较,注意这不是简单的重复,而是达到温故知新的目的,而且并节内容的图片较多,很直容易理解。
运用公式应灵活,不能读死书,处理生活中的问题也是一样,会随机应变。
新课引入根据初中物理上所学的电路知识,要求学生分析并画出教室里面的日光灯电路和电风扇电路,同时要求学生根据自己所画的电路图分析日光灯电路和电风扇电路的工作原理,老师总结学生的分析并讲解该电路来引入电工基础上的电路内容。
目录第一部分电阻电路分析第一章电路的基本概念和定律1-1电路和电路模型1-2电路的基本物理量1-3基尔霍夫定律1-4电阻元件1-5独立电压源和独立电流源1-6两类约束和电路方程1-7支路电流法1-8分压电路和分流电路第二章线性电阻电路分析2-1 电阻单口网络2-2 店主的星形联接与三角形联接2-3 网孔分析法2-4 节点分析法2-5 含受控源的电路分析第三章网络定理3-1 叠加定理3-2 戴维南定理3-3 诺顿定理和含源单口的等效电路3-4 最大功率传输定理3-5 替代定理第四章多段元件和双口网络4-1 理想变压器4-2 运算放大器的电路模型4-3 含运放的电阻电路分析4-4 双口网络的电压电流关系4-5 双口网络参数的计算4-6 互易双口和互易定理4-7 含双口网络的电路分析第五章简单非线性电阻电路分析5-1 非线性电阻元件5-2 非线性电阻的串联和并联5-3 简单非线性电阻电路的分析5-4 小信号分析第二部分动态电路分析第六章动态电路的时域分析6-1 电容元件与电感元件6-2 一阶电路的零输入响应6-3 一阶电路的零状态响应6-4 一阶电路的全响应6-5 三要素6-6 阶跃响应和冲激响应6-7 RLC串联电路的零输入响应第七章正玄稳态电路的相量分析7-1 正玄电压和电流7-2 相量法的基本概念7-3 两类约束的相量形式7-4 阻抗和导纳7-5 串并联电路分析7-6 一般电路分析7-7 正玄稳态电路的功率7-8 最大功率传输定理7-9 三相电路7-10正玄稳态响应的叠加第八章网络函数和频率特性8-1网络函数8-2 RC电路的频率特性8-3 谐振电路8-4 谐振电路的频率特性第九章含偶和电感的电路分析9-1 耦合电感的电压电流关系9-2 耦合电感的串联与并联9-3 耦合电感的去耦等效电路9-4 空心变压器电路的分析9-5 耦合电感与理想变压器的关系第三部分磁路和铁心线圈电路第十章磁路的铁心线圈电路10-1 磁场的基本物理量和主要定律10-2 磁铁物质的磁化曲线10-3 磁路和磁路定律10-4 恒定磁通磁路的计算10-5 交变磁通下的磁损耗和波形畸形10-6 铁心线圈的电路模型10-7 铁心变压器的电路模型第一部分电阻电路分析第一章电路的基本概念和定律介绍:电路的基本概念和基本变量阐述:集总参数电路的基本定律---基尔霍夫定律定义:三种常用的电路元件---电阻、独立电压源、独立电流源讨论:集总参数电路中,电压和电流必须满足的两种约束1-1电路和电路模型一、电路电路的作用:1.实现电能的传输和转换2.实现电信号传输、处理和存储实际电路:由电阻器、电容器、线圈、变压器、晶体管、运算放大器、传输线、电池、发电机和信号发生器等电气元件和设备连接而成的电路,称为实际电路根据实际电路的尺寸(d)与其工作型号的波长(λ)的关系,可将它们分为两大类:满足d《λ的电路称为集总参数电路,其特点是电路中任两端点的电压和流入任一器件端钮的电流是完全确定的,与器件的几何尺寸和空间位置无关。
电路原理基础知识目录一、电路的基本概念 (2)1.1 电路的定义 (3)1.2 电路模型 (4)1.3 电路的基本物理量 (5)二、直流电路分析 (6)2.1 电阻、电容、电感元件 (7)2.2 KVL和KCL法则 (9)2.3 电压源和电流源 (9)2.4 直流电路的等效变换 (10)三、交流电路分析 (12)3.1 正弦交流电的基本概念 (13)3.2 RLC交流电路的分析 (14)3.3 交流电路的功率因数 (15)3.4 三相交流电路 (17)四、电路的频率特性与滤波器 (18)4.1 信号的频谱分析 (19)4.2 无源滤波器与有源滤波器 (20)4.3 常用滤波器元件 (22)五、电路中的过渡过程 (23)5.1 过渡过程的概述 (24)5.2 换路定律与初始条件 (25)5.3 一阶电路的过渡过程分析 (26)5.4 二阶电路的过渡过程分析 (27)六、集成电路与电子元件 (28)6.1 集成电路的分类与特点 (30)6.2 常用半导体器件 (31)6.3 集成电路的应用 (33)七、电路设计与仿真 (34)7.1 电路设计的基本原则与方法 (36)7.2 电路仿真工具与软件介绍 (37)7.3 电路设计实例解析 (38)一、电路的基本概念电源:电源是电路中的能量来源,用于提供电能。
电源可以是一个电池、一个发电机或一个供电网络等。
电源的正负极或正负极性是电路中的关键信息,它们决定了电流的流向。
负载:负载是电路中使用电能的设备或元件,如灯泡、电动机、电阻器等。
负载会消耗电能并将其转换为其他形式的能量,如光能、机械能或热能等。
导线:导线是电路中用来传输电流的媒介,它负责将电源和负载连接起来。
导线通常由导电材料制成,如铜或铝等。
导线的电阻越小,电流的传输效率越高。
开关:开关是控制电路通断的元件,它可以控制电流的流向和电路的开关状态。
开关可以手动操作,也可以由电子信号自动控制。
电流:电流是电荷在电路中的流动,它是由电源提供的驱动力和负载的阻力共同决定的。
第一章 电路的基础知识本章主要讨论电路的基本模型、电路的基本物理量、电路的基本元件。
引进了电流电压的参考方向的概念。
应用欧姆定律、基尔霍夫两定律等对直流电路进行分析。
这些内容是学习电工技术的基础。
我们在分析时先从直流电路出发,得出一般规律,以后再将这些规律和论扩展到交流。
1.1 电路及其主要物理量一、电路的基本概念 1.电路电路是为实现和完成人们的某种需求,由电源、导线、开关、负载等电气设备或元器件组合起来,能使电流流通的整体。
简单地说,就是电流流过的路径。
电路按其功能可分为两类:一类是为了实现电能的传输、分配和转换,例如电炉在电流通过时将电能转换成热能,这类电路称为电力电路。
另一类是为了实现信号的传递和处理。
例如电视机可将接收到的信号经过处理,转换成图像和声音,这类电路称为信号电路。
2.电路的组成图1-1(a)是手电筒的实际电路,它由电池、电珠、开关和金属连片组成。
当我们将手电筒的开关接通时,金属片把电池和电珠连接成通路,就有电流通过电珠,使电珠发光。
这时电能转化为热能和光能。
其中,电池是提供电能的器件,称为电源;电珠是用电器件,称为负载;金属连片相当于导线,它和开关是连接电源和负载,起传输和控制电能作用的,称为中间环节。
3.电路模型实际电路中电气元件的品种繁多,在电路分析中为了简化分析和计算,通常在一定条R L(a)实际电路(b)电路原理图(c)电路模型图1-1 手电筒电路件下,突出实际电路元件的主要电磁性质,忽略其次要因素,把它近似地看作理想电路元件。
例如用“电阻”这个理想的电路元件来代替电阻器、电阻炉、灯泡等消耗电能的实际元件,用内电阻和理想电压源相串联的理想元件组合来代替实际的电池等等。
用一个理想电路元件或几个理想电路元件的组合来代替实际电路中的具体元件,称为实际电路的模型化。
在电路分析中,常用的理想电路元件只有几个,它们可以用来表征千万种实际器件。
由理想电路元件构成的电路称为电路模型。
电路基础知识点整理1. 电路的定义和分类电路是由电子元件和导线组成的路径,用于电流的流动。
根据电路中电流的流动方式,可以将电路分为串联电路、并联电路和混合电路。
- 串联电路:电流只有一条路径可以流动,元件依次连接。
- 并联电路:电流可以分成多个路径流动,元件平行连接。
- 混合电路:串联和并联电路的组合。
2. 电压、电流和电阻- 电压(V):电路中的电压是指电荷在电路中的能量差异,单位为伏特(V)。
- 电流(I):电路中的电流是指电荷在单位时间内通过某点的数量,单位为安培(A)。
- 电阻(R):电路中的电阻是指阻碍电流流动的程度,单位为欧姆(Ω)。
根据欧姆定律,电压、电流和电阻之间存在以下关系:$$V = I \cdot R$$3. 电路元件常见的电路元件包括:- 电阻器:用于限制电流流动的元件。
- 电:用于储存电荷的元件。
- 电感器:用于储存电磁能量的元件。
- 二极管:用于控制电流流动方向的元件。
4. 电路分析方法电路分析是通过计算和定量分析电路中元件的电压、电流和功率等参数。
常用的电路分析方法包括:- 基尔霍夫定律(KVL):根据能量守恒定律,对电路中的回路进行电压分析。
- 基尔霍夫电流定律(KCL):根据电荷守恒定律,对电路中的节点进行电流分析。
- 罗尔定理(Thevenin和Norton):将复杂电路简化为等效电路,便于分析。
5. 电路中常见问题在电路分析过程中,常见的问题包括以下几点:- 电路中的短路和开路问题;- 电阻、电容和电感的串联和并联问题;- 电源的连接方式和配电问题。
了解这些基础知识点可以帮助我们更好地理解和分析电路,为电路设计和故障排除提供指导。
