浙江省嘉兴市2021届高三物理9月教学测试试题[含答案]

2020-2021学年浙江省嘉兴市职业中学高三物理测试题含解析一、选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意1. 从16世纪末，随着人们对力的认识逐渐清晰和丰富，建立了经典力学理论，以下有关力的说法正确的有A．物体的速度越大，说明它受到的外力越大B．物体的加速度在改变，说明它受到的外力一定改变C．马拉车做匀速运动，说明物体做匀速运动需要力来维持D．一个人从地面跳起来，说明地面对人的支持力大于人对地面的压力参考答案：B2. （多选题）如图甲，两水平金属板间距为d，板间电场强度的变化规律如图乙所示。

t=0时刻，质量为m的带电微粒以初速度v0沿中线射入两板间，时间内微粒匀速运动，T时刻微粒恰好经金属边缘飞出。

微粒运动过程中未与金属板接触。

重力加速度的大小为g。

关于微粒在时间内运动的描述，正确的是A.末速度大小为B.末速度沿水平方向C.重力势能减少了D.克服电场力做功为参考答案：BC 考点：带电粒子在复合场中的运动.3. 如图甲所示，在水平面内的三个质点分别位于直角三角形ABC的顶点上，已知AB=6 m，AC=8 m。

t0=0时刻A、B开始振动，波动图象均如图乙所示，所形成的机械波在水平面内传播，在t=4 s时C点开始振动。

则_________。

A．该机械波的传播速度大小为4 m／sB．两列波相遇后，C点振动加强C．两列波相遇后，C点振动减弱D．该列波的波长是2 mE．该列波的周期T=l s参考答案：BDE4. 如图9，是将滑动变阻器作分压器用的电路，CD为分压器的输出端，若把变阻器的滑动片放在变阻器中央，下列判断错误的是【】A 、空载时输出的电压为U CD =U AB /2 B 、当接上负载R 时，输出电压U CD <U AB /2C 、负载R 越大， U CD 越接近U AB /2 D 、负载R 越小， U CD 越接近U AB /2参考答案： D5. 2008年北京奥运会的场馆设施采用很多太阳能技术。

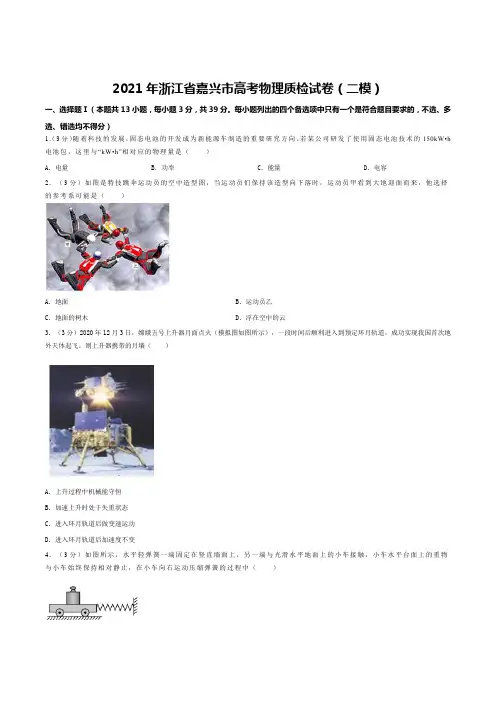

2021年浙江省嘉兴市高考物理质检试卷（二模）一、选择题Ⅰ（本题共13小题，每小题3分，共39分。

每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分）1．（3分）随着科技的发展，固态电池的开发成为新能源车制造的重要研究方向。

若某公司研发了使用固态电池技术的150kW•h 电池包，这里与“kW•h”相对应的物理量是（）A．电量B．功率C．能量D．电容2．（3分）如图是特技跳伞运动员的空中造型图，当运动员们保持该造型向下落时，运动员甲看到大地迎面而来，他选择的参考系可能是（）A．地面B．运动员乙C．地面的树木D．浮在空中的云3．（3分）2020年12月3日，嫦娥五号上升器月面点火（模拟图如图所示），一段时间后顺利进入到预定环月轨道，成功实现我国首次地外天体起飞。

则上升器携带的月壤（）A．上升过程中机械能守恒B．加速上升时处于失重状态C．进入环月轨道后做变速运动D．进入环月轨道后加速度不变4．（3分）如图所示，水平轻弹簧一端固定在竖直墙面上，另一端与光滑水平地面上的小车接触，小车水平台面上的重物与小车始终保持相对静止，在小车向右运动压缩弹簧的过程中（）A．弹簧的劲度系数增大B．小车受到的合力增大C．重物受到的摩擦力不变D．重物对小车的摩擦力方向向左5．（3分）雪深雷达是2020珠峰高程测量主力设备之一，该系统主要利用天线发射和接收高频电磁波来探测珠峰峰顶冰雪层厚度，如图所示。

下列说法正确的是（）A．雷达利用电磁波的干涉特性工作B．电磁波发射时需要进行调谐和解调C．电磁波从空气进入雪地，频率减小，波长增大D．在电磁波中，电场和磁场随时间和空间做周期性变化6．（3分）如图甲所示，带正电的带电体C的右侧有两个不带电且相互接触的金属导体A和B，A、B、C均放在绝缘支座上。

图乙是不带电的平行板电容器，电容器的下极板接地，P为上极板接线柱。

移动绝缘支座分开A、B，则（）A．分开前，A左端的电势高于B右端的电势B．分开后，A带正电，B带负电C．分开后，将A与P接触，上极板的电势降低D．分开后，将B与P接触，电容器的电容增大7．（3分）导光管采光系统是一套采集天然光，并经管道传输到室内的采光系统，如图为过装置中心轴线的截面。

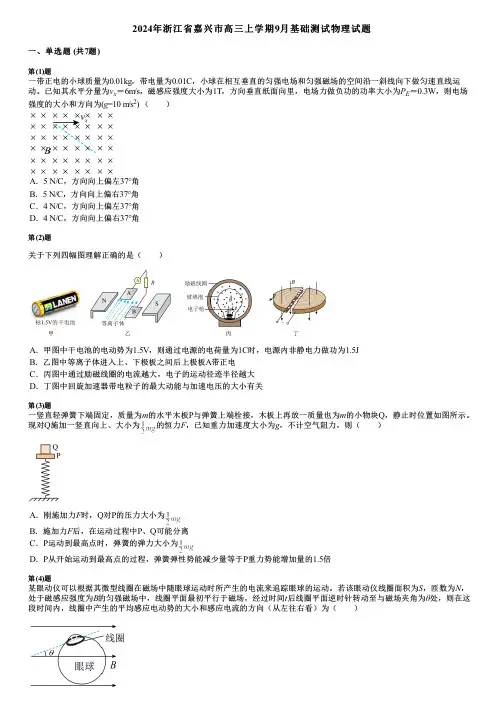

2024年浙江省嘉兴市高三上学期9月基础测试物理试题一、单选题 (共7题)第(1)题一带正电的小球质量为0.01kg，带电量为0.01C，小球在相互垂直的匀强电场和匀强磁场的空间沿一斜线向下做匀速直线运动。

已知其水平分量为v x＝6m/s，磁感应强度大小为1T，方向垂直纸面向里，电场力做负功的功率大小为P E＝0.3W，则电场强度的大小和方向为(g=10 m/s2) （ ）A．5 N/C，方向向上偏左37°角B．5 N/C，方向向上偏右37°角C．4 N/C，方向向上偏左37°角D．4 N/C，方向向上偏右37°角第(2)题关于下列四幅图理解正确的是（ ）A．甲图中干电池的电动势为1.5V，则通过电源的电荷量为1C时，电源内非静电力做功为1.5JB．乙图中等离子体进入上、下极板之间后上极板A带正电C．丙图中通过励磁线圈的电流越大，电子的运动径迹半径越大D．丁图中回旋加速器带电粒子的最大动能与加速电压的大小有关第(3)题一竖直轻弹簧下端固定，质量为m的水平木板P与弹簧上端栓接，木板上再放一质量也为m的小物块Q，静止时位置如图所示。

现对Q施加一竖直向上、大小为的恒力F，已知重力加速度大小为g，不计空气阻力，则（ ）A．刚施加力F时，Q对P的压力大小为B．施加力F后，在运动过程中P、Q可能分离C．P运动到最高点时，弹簧的弹力大小为D．P从开始运动到最高点的过程，弹簧弹性势能减少量等于P重力势能增加量的1.5倍第(4)题某眼动仪可以根据其微型线圈在磁场中随眼球运动时所产生的电流来追踪眼球的运动。

若该眼动仪线圈面积为S，匝数为N，处于磁感应强度为B的匀强磁场中，线圈平面最初平行于磁场，经过时间t后线圈平面逆时针转动至与磁场夹角为θ处，则在这段时间内，线圈中产生的平均感应电动势的大小和感应电流的方向（从左往右看）为（ ）A ．，逆时针B．，逆时针C ．，顺时针D．顺时针第(5)题图甲中理想变压器原、副线圈的匝数之比n1：n2＝5：1，电阻R＝20Ω，L1、L2为规格相同的两只小灯泡，S1为单刀双掷开关，原线圈接正弦交变电源，输入电压u随时间t的变化关系如图乙所示，现将S1接1、S2闭合，此时L2正常发光，下列说法正确的（ ）A．输入电压u的表达式是u＝20sin（50t）VB．只断开S1后，L1、L2均正常发光C．若S1换接到2后，R消耗的电功率为0.8WD．只断开S2后，原线圈的输入功率增大第(6)题如图为太阳光入射球形雨滴经过折射和反射形成彩虹的示意图，若光线1为黄光，光线2为与之相邻的光，下列关于光线2的判断正确的是（ ）A．光线2为绿光B．光线2从玻璃进入空气时更容易发生全反射C．用相同单缝做衍射实验时，光线2的中间衍射条纹宽度更大D．用相同双缝做杨氏干涉实验时，光线2的干涉条纹间距更小第(7)题如图甲所示为某农场安装的一种自动浇水装置，装置可以简化为如图乙所示的模型。

一、单项选择题（本题共10小题：每小题3分,共30分．每小题给出的四个选项中,只有一个选项正确．选对得3分，有选错或不答得0分)1.（3分）由力学规律可知，物体( ）Ａ.速度变化越大，加速度一定越大 B.加速度为零，速度也一定为零C.加速度减小，速度也一定减小D．速度变化越快，加速度一定越大2.（3分）如图所示为某新型夹砖机，它能用两支巨大的“手臂”将几吨砖夹起，大大提高了工作效率．已知某夹砖机能夹起质量为m的砖，两支“手臂”对砖产生的最大压力为F max （设最大静擦力等于滑动摩擦力),则“手臂”与砖之间的动摩擦因数至少为（）A. B. C.D．３．(3分）如图所示,质量为M、半径为R、内壁光滑的半球形容器静止放在粗糙水平地面上，O为球心.有一劲度系数为k的轻弹簧一端固定在半球底部O′处,另一端与质量为m的小球相连,小球静止于P点.已知地面与半球形容器间的动摩擦因数为μ，OP与水平方向夹角为θ=30°.则( )A.小球受到轻弹簧的弹力大小为mgB.小球受到容器的支持力大小为mgC.半球形容器受到地面的摩擦力大小为μ(M﹣m）gD.半球形容器受到地面的支持力大小为（M＋m）g4．(3分）某实验小组利用DIS系统观察超重和失重现象，他们在电梯内做实验，在电梯的地板上放置一个压力传感器,在传感器上放一个重为２０N的物块,如图1所示，实验中计算机显示传感器所受物块的压力大小随时间变化的关系,如图2所示．以下根据图象分析得出的结论中正确的是( ）A．从时刻t1到t2,物块处于失重状态B.从时刻t3到t4，物块处于超重状态C.电梯可能开始停在低楼层，先加速向上，接着匀速向上，再减速向上，最后停在高楼层D.电梯可能开始停在高楼层,先加速向下，接着匀速向下，再减速向下,最后停在低楼层5.（3分)暑期中,一位同学在厨房帮妈妈做菜,对菜刀产生了兴趣．他发现菜刀刀刃前端和后端的厚薄及形状都不一样，如图所示．菜刀横截面为等腰三角形，刀刃前端的横截面顶角较小,后端的顶角较大．对此他做出如下猜想,较合理的是( ）Ａ．前端和后端厚薄不匀,仅是为了外形美观,跟使用功能无关B.在刀背上施加压力时，前端分开其他物体的力较大C．在刀背上施加压力时,后端分开其他物体的力较大Ｄ.在刀背上施加压力时，前端和后端分开其他物体的力一样大6.（3分）如图所示,一正方形线圈的匝数为n,边长为a,电阻为Ｒ，线圈平面与匀强磁场垂直,且一半处在磁场中．在△t时间内，磁感应强度的方向不变,大小由B均匀增大到2Ｂ.在此过程中,通过线圈导线某个横截面的电荷量为（)Ａ.Ｂ. C.D．7．（３分)一倾角为θ=30°，高度为h=1m的斜面AB与水平面ＢC在Ｂ点平滑相连.一质量m＝2kg的滑块从斜面顶端A处由静止开始下滑，经过B点后,最终停在C点.已知滑块与接触面的动摩擦因数均为μ=，不计滑块在B点的能量损失．则( ）A.滑块到达B处的速度为2m/sB.滑块从A滑至Ｂ所用的时间为sC．BＣ间距为mD．滑块从B到C的过程中,克服摩擦力所做的功为２0J8.（3分)为了验证平抛运动的小球在竖直方向上做自由落体运动，用如图所示装置进行实验.小锤打击弹性金属片,A球水平抛出，同时Ｂ球被松开，自由下落，发现两球同时落地．关于该实验的说法,正确的是( ）A．两球的质量应相等B．两球落地时速度大小相等C.应改变装置高度，多次实脸D.实验也能说明A球在水平方向上做匀速直线运动9．（3分）如图所示，A板发出的电子经加速后，水平射入水平放置的两平行金属板间,金属板间所加电压为之Ｕ，电子最终打在光屏P上.只改变某一条件,关于电子的运动,下列说法中正确的是（）A.滑动变阻器滑片向右移动时,电了打在荧光屏上的位置上升Ｂ.滑动变阻器滑片向左移动时,电子打在荧光屏上的位置上升C.电压U增大时，电子从发出到打在荧光屏上的时间增大D．电压U增大时,电子打在荧光屏上的速度大小不变1０.（3分）甲图中a、ｂ是电流相等的两直线电流,乙图中c、ｄ是电荷量相同的两正点电荷，Ｏ为两电流（或电荷）连线的中点，在Ｏ点正上方有一电子，以较小的速度ｖ射向O 点,不计电子重力.则电子（)A.在甲图中将做变速运动B．在乙图中将做往复运动Ｃ.在乙图中向O点运动时,加速度一定减小D.在乙图中到达Ｏ点时动能最小，电势能最大二、不定项选择题(本题共4小题：每小题4分，共16分．在每小题给出的四个选项中,至少有一个选项是符合题目要求的,不答得０分)１１．(4分）将地面上朴止的货物竖直向上吊起,货物由地面运动至最高点过程中的v﹣t图象如图所示．则( ）A．前３s内物体的位移大小为1８ｍB．最后２s内货物只受重力作用Ｃ．前3s内与最后２s内货物的平均速度相同Ｄ．第3s末至第5ｓ末的过程中,货物的机械能守恒1２.(4分）如图所示，一个小滑块(可视为质点）从离B点高H＝12m处，由静止开始通过光滑弧形轨道ＡＢ,进入半径R=4m的竖直圆环，且滑块与圆环动摩擦因数处处相等.当到达环顶C时,刚好对轨道压力为零：沿CB圆弧滑下后，进入光滑弧形轨道BD，且到达离B点高ｈ的Ｄ点时,速度为零.则h不可能为( ）A.1２ｍB．1３ｍ C.8．５m D．7m13.（４分)如图甲所示，直线MN表示某电场中一条电场线，C、D是电场线上两点,一带正电的粒子从Ｃ处由静止释放．粒子在只受电场力作用下从C运动到Ｄ过程中,加速度a随时间t变化关系如图乙所示．设C、D两点的电势分别为φＣ、φD，场强大小分别为E C、E D,粒子在C、D两点的电势能分别为E PC、EＰD，不计粒子重力，则有（）A．φC<φD B．E C＜E D C.E C＞E D D.ＥPC>E PD14.(4分）如图所示，AOB为一边界为圆弧的匀强磁场区域,圆弧半径为R,Ｏ点为圆心,D 点为边界OB中点,C点为边界上一点,且CD∥AO.现有两个完全相同的带电粒子以相同速度射入磁场（不计粒子重力)，其中粒子１从Ａ点正对圆心O射入,恰从Ｂ点射出，粒子2从Ｃ点沿CD射入,从某点离开磁场,则（）Ａ．粒子2在磁场中的轨道半径等于RB.粒子２必在B点射出磁场C．粒子１与粒子２在磁场中运行时间之比为3:2D.粒子1与粒子2离开磁场时速度方向相同三、实验题（本题共３小题:每空2分，共18分．请把答案填在答题卷相应题中的横线上）1５．（８分）某实验小组通过自由落体运动验证机械能守恒定律．小组成员选择所需实验仪器，并安装好如图1所示的实验装置(电源已接未画出）开始实验.请回答:（１）结合如图１所示的实验装置，该实验还需的实验器材有: ___＿_____ .(２)由如图1装置可知该小组的操作存在不合理的地方，请指出其中两条: __＿＿_＿___ , ___＿＿__＿_（3)如图2,4条纸带中，哪一条是该小组纠正所有不合理操作后打出的纸带？答: ___＿＿＿___ .16．(4分）实验室有以下器材:A.一满偏电流为30０μＡ的电流计:两正接线柱对应不同内阻的两档,Ｇ０档对应内阻为１00Ω，G1档对应内阻为2.5kΩ；B．电压表：量程3v,内阻约10kΩ;C．电源:电动势3vＤ.滑动变阻器:“50Ω,1Ａ”E.开关、导线若干;现使用伏安法测阻值约２kΩ的电阻，则测量电路应选图_________ (填“甲”或“乙”).考虑电压表读数误差要求,电流计应选＿_______＿档（填“G０”或“G１”)．17．(6分)实验室购买了一卷标称长度为1００ｍ的铜导线，某同学想通过实验测定其实际长度.该同学首先测得导线横截面积为1.0mｍ2,查得铜的电阻率为1.７x10﹣８Ωm,再利用甲图所示电路测出铜导线的电阻Rx,从而确定导线的实际长度.可供使用的器材有：电流表:量程0.6Ａ，内阻约0.2Ω;电压表：量程３Ｖ，内阻约9kΩ；滑动变阻器Ｒ1:最大阻值５Ω；滑动变阻器R２:最大阻值20Ω;定值电阻，R0=3Ω;电源E:干电池组（4节干电池）;开关、导线若干．(1)实验中滑动变阻器应选______＿＿_ （选填“R1”或“Ｒ２”);(２）在图丙实物图中，已正确连接了部分导线，请根据图甲电路在答题纸相应位置完成剩余部分的连接；（3）调节滑动变阻器,当电流表的读数为0．50Ａ时,电压表示数如乙图所示,则导线实际长度为_________ m(保留2位有效数字)四、计算题(本题共3小题：共３6分.解答计算时要写出必要的文字说明、方程式和重要演算步骤,只写出最后答案不给分.有数值计算的题,答案中必须明确写出数值和单位)１8．（10分）如图所示,质最m=6．Okg的滑块（可视为质点)，在水平牵引功率恒为P＝42W的力作用下从A点由静止开始运动,一段时间后撤去牵引力．当滑块由平台边缘B点飞出后，恰能以5ｍ/s的速度从竖直光滑圆弧轨道CDE上Ｃ点的切线方向切入轨道，并从轨道边缘E点竖直向上抛出．已知∠COＤ＝53°,AＢ间距离L=３ｍ，滑块与平台间的动摩擦因数μ=0．2,圆弧轨道半径Ｒ＝１.0m．不计空气阻力.取sin53°=0．8,ｃｏs53°＝0.６,求：（1)滑块运动到B点时的速度大小；(2)回弧轨道对滑块的最大支持力；(3）滑块在平台上运动时水平牵引力的作用时间．19．(１2分)如图所示,一根电阻为R的电阻丝做成一个半径为r的圆形线框,竖直放置在水平匀强磁场中，线框平面与磁场方向垂直，磁感应强度为B，方向垂直纸面向里．现有一根质量为m、电阻不计的导体棒,自圆形线框最高点由静止开始沿线框下落,在下落过程中始终与线框良好接触,且保持水平．已知下落距离为时，棒的速度大小为v1，加速下落至圆心O 时，棒的速度大小为ｖ2.试求:（1）金属棒下落距离为时，金属棒中感应电流的大小和方向；（2)金属棒下落距离为时的加速度大小；(3)金属棒下落至圆心O时,整个线框的发热功率.2０．（１４分)如图所示,边长Ｌ=0.２m的正方形,abｃd区域(含边界)内，存在着垂直于区域表面向内的匀强磁场，磁感应强度B=5.0×10﹣2T．带电平行金属板MN、PQ间形成了匀强电场，电场强度为E(不考虑金属板在其他区域形成的电场）,ＭＮ放在aｄ边上,两板左端M、P恰在aｂ边上,两板右端Ｎ、Q间有一块开有小孔O的绝缘挡板,金属板长度、板间距、挡板长度均为ｌ＝０．1m．在M和P的中间位置有一离子源Ｓ,能够正对孔0不断发射各种速度的带负电离子，离子的电荷量均为q=３.2×10﹣18C，质量均为m=６.4×10﹣2６kｇ.(不计离子重力,不考虑离子之间相互作用力，离子打到金属板或档板上后将不反弹)(1）为使离子能沿ＳＯ连线穿过孔０，则哪块金属板带正电?当电场强度Ｅ=106Ｎ/C时,求穿过孔O的离子的速率;（２)为使沿SO连线穿过O并进入磁场区域的离子直接从ｂｃ边射出,求满足此条件的电场强度的取值范围;（3)在电场强度取第(２)问中满足条件的最小值的情况下,紧贴磁场边缘cd内侧,从c点沿cd 方向入射一电荷量也为q、质量也为m的带正电离子，要保证磁场中能够发生正、负离子的相向正碰（碰撞时两离子的速度方向恰好相反)，求该正离子入射的速率．参考答案与试题解析一、单项选择题(本题共10小题:每小题3分，共30分．每小题给出的四个选项中,只有一个选项正确.选对得3分，有选错或不答得0分）1．（3分)由力学规律可知,物体( )A．速度变化越大,加速度一定越大 B.加速度为零,速度也一定为零C.加速度减小，速度也一定减小Ｄ．速度变化越快，加速度一定越大考点：加速度;速度．专题:直线运动规律专题．分析:加速度等于单位时间内的速度变化量,反映速度变化快慢的物理量，当加速度方向与速度方向相同,物体做加速运动，当加速度方向与速度方向相反,物体做减速运动.解答:解:A、速度变化越大，速度变化不一定快，加速度不一定大,故Ａ错误.B、加速度为零,速度不一定为零,比如匀速直线运动，故B错误.C、当加速度方向与速度方向相同,加速度减小，速度增大，故C错误．D、加速度是反映速度变化快慢的物理量，速度变化越快,加速度越大,故D正确．故选:Ｄ.点评：解决本题的关键知道加速度的物理意义,掌握判断物体做加速运动还是减速运动的方法,关键看加速度方向与速度方向的关系.2.（３分)如图所示为某新型夹砖机，它能用两支巨大的“手臂”将几吨砖夹起，大大提高了工作效率．已知某夹砖机能夹起质量为m的砖,两支“手臂”对砖产生的最大压力为Ｆmax （设最大静擦力等于滑动摩擦力）,则“手臂”与砖之间的动摩擦因数至少为（）A． B.C．Ｄ.考点：滑动摩擦力．专题：摩擦力专题．分析：砖在竖直方向受力平衡，对砖进行受力分析，根据平衡条件即可求解．解答:解:对砖进行受力分析，根据平衡条件得：2f＝ｍg2μＦmax＝ｍg解得:故选Ｂ点评：本题主要考查了滑动摩擦力公式和平衡条件的直接应用,难度不大，属于基础题.３．(3分）如图所示,质量为M、半径为R、内壁光滑的半球形容器静止放在粗糙水平地面上,Ｏ为球心.有一劲度系数为k的轻弹簧一端固定在半球底部O′处,另一端与质量为m的小球相连，小球静止于P点．已知地面与半球形容器间的动摩擦因数为μ，OP与水平方向夹角为θ＝３0°.则( ）A．小球受到轻弹簧的弹力大小为mgB.小球受到容器的支持力大小为mgC.半球形容器受到地面的摩擦力大小为μ（M﹣m)gD．半球形容器受到地面的支持力大小为（M+m）g考点：共点力平衡的条件及其应用；摩擦力的判断与计算；物体的弹性和弹力.专题：摩擦力专题．分析：对小球进行受力分析可知，小球受重力、支持力及弹簧的弹力而处于静止,由共点力的平衡条件可求得小球受到的轻弹簧的弹力及小球受到的支持力；对容器和小球整体研究，分析受力可求得半球形容器受到的摩擦力．解答：解：A、对小球受力分析，如图所示，由几何关系可知,T=F＝mｇ，故AB错误；C、以容器和小球整体为研究对象，分析受力可知:竖直方向有：总重力、地面的支持力，支持力大小N=（M+m）g；水平方向地面对半球形容器没有摩擦力.故Ｃ错误,Ｄ正确．故选：Ｄ点评：共点力平衡问题重点在于正确选择研究对象，本题运用隔离法和整体法两种方法进行受力分析得出结论.4．(3分）某实验小组利用ＤIS系统观察超重和失重现象,他们在电梯内做实验，在电梯的地板上放置一个压力传感器，在传感器上放一个重为2０Ｎ的物块，如图1所示，实验中计算机显示传感器所受物块的压力大小随时间变化的关系，如图２所示.以下根据图象分析得出的结论中正确的是（）A.从时刻t1到t2,物块处于失重状态B.从时刻ｔ3到t４，物块处于超重状态C.电梯可能开始停在低楼层,先加速向上,接着匀速向上，再减速向上,最后停在高楼层D．电梯可能开始停在高楼层,先加速向下，接着匀速向下，再减速向下,最后停在低楼层考点：牛顿运动定律的应用-超重和失重.专题:牛顿运动定律综合专题.分析：当物体受到的压力大于重力时，物体处于超重状态，加速度向上；当物体受到的压力小于重力时,物体处于失重状态,加速度向下；根据图象并结合实际情况得到压力变化规律,从而得到物体的运动情况．解答:解：Ａ、从时该ｔ１到t2,物体受到的压力大于重力时，物体处于超重状态,加速度向上,故A错误;B、从时刻t3到t４，物体受到的压力小于重力，物块处于失重状态,加速度向下,故B错误；C、如果电梯开始停在低楼层，先加速向上，接着匀速向上,再减速向上,最后停在高楼层,那么应该从图象可以得到,压力先等于重力、再大于重力、然后等于重力、小于重力、最后等于重力,故Ｃ正确；D、如果电梯开始停在高楼层,先加速向下，接着匀速向下,再减速向下，最后停在低楼层,那么应该是压力先等于重力、再小于重力、然后等于重力、大于重力、最后等于重力，故D错误；故选:Ｃ.点评:本题关键是根据压力的变化情况，得到超、失重情况，然后与实际情况向对照，得到电梯的运动情况．５.(3分)暑期中,一位同学在厨房帮妈妈做菜,对菜刀产生了兴趣．他发现菜刀刀刃前端和后端的厚薄及形状都不一样，如图所示．菜刀横截面为等腰三角形，刀刃前端的横截面顶角较小，后端的顶角较大.对此他做出如下猜想,较合理的是（)Ａ.前端和后端厚薄不匀,仅是为了外形美观,跟使用功能无关B.在刀背上施加压力时，前端分开其他物体的力较大C．在刀背上施加压力时,后端分开其他物体的力较大Ｄ.在刀背上施加压力时，前端和后端分开其他物体的力一样大考点:物体的弹性和弹力．专题:共点力作用下物体平衡专题.分析:根据力的平行四边形定则可知，相同的压力下，顶角越小，分力越大;相同的顶角下，压力越大,分力越大．解答:解:把刀刃部分抽象后,可简化成一个等腰三角劈,设顶角为2θ，背宽为d，侧面长为l，如图乙所示当在劈背施加压力F后，产生垂直侧面的两个分力F1、F2,使用中依靠着这两个分力分开被加工的其他物体.由对称性知,这两个分力大小相等（Ｆ1=F2),因此画出力分解的平行四边形,实为菱形，如图丙所示.在这个力的平行四边形中，取其四分之一考虑（图中阴影部分），根据它跟半个劈的直角三角形的相似关系,由关系式,得Ｆ1=F２由此可见，刀背上加上一定的压力F时，侧面分开其他物体的力跟顶角的大小有关,顶角越小，sinθ的值越小,F１和F2越大．但是,刀刃的顶角越小时,刀刃的强度会减小,碰到较硬的物体刀刃会卷口甚至碎裂,实际制造过程中为了适应加工不同物体的需要,所以做成前部较薄,后部较厚.使用时，用前部切一些软的物品（如鱼、肉、蔬菜、水果等），用后部斩劈坚硬的骨头之类的物品,俗话说:“前切后劈”,指的就是这个意思．故B正确,ＡCD错误.故选:Ｂ.点评：考查力的平行四边形定则，体现了控制变量法,同时学会用三角函数来表示力与力的关系.６.(3分)如图所示，一正方形线圈的匝数为ｎ，边长为a，电阻为R，线圈平面与匀强磁场垂直，且一半处在磁场中.在△ｔ时间内，磁感应强度的方向不变,大小由Ｂ均匀增大到2Ｂ.在此过程中，通过线圈导线某个横截面的电荷量为（)A． B.C．D．考点:法拉第电磁感应定律.专题:电磁感应与电路结合．分析：由法拉第电磁感应定律求出感应电动势，由电流定义式求出电荷量.解答:解：由法拉第电磁感应定律得:E=n＝n S=n•a2＝，电荷量:q=I△ｔ＝△t＝;故选:C.点评:本题考查了求电荷量,由于法拉第电磁感应定律、电流定义式即可正确解题．７.（3分)一倾角为θ=30°，高度为h＝１m的斜面AＢ与水平面ＢC在Ｂ点平滑相连.一质量m=2kg的滑块从斜面顶端A处由静止开始下滑，经过B点后，最终停在C点.已知滑块与接触面的动摩擦因数均为μ=,不计滑块在B点的能量损失.则（）A．滑块到达B处的速度为２m／ｓB.滑块从A滑至B所用的时间为sＣ.BC间距为mD.滑块从Ｂ到Ｃ的过程中，克服摩擦力所做的功为20J考点:功能关系；功的计算.分析:(１）对物体进行受力分析，根据动能定理即可求出滑块到达Ｂ的速度．(２)对物体进行受力分析，根据动量定理求出滑块从A滑至B所用的时间.（3)根据动能定理即可求出BＣ之间的距离;（4)根据动能定理即可求出滑块从B到C的过程中，克服摩擦力所做的功．解答：解：A、A到B的过程中重力与摩擦力做功,得：代入数据得:m/s故A错误；B、根据动量定理得：（mgsin3０°﹣μmgｃos30°)t=mｖＢ所以滑块从Ａ滑至B所用的时间：s．故B错误;C、在水平面上注意摩擦力做功,得：代入数据得：m.故Ｃ正确;D、克服摩擦力所做的功:J．故D错误.故选：Ｃ点评：本题综合考查了动能定理、动量定理与功能关系，知道物体运动的过程中能量的转化关系.本题还可以通过牛顿第二定律解决.8．(３分)为了验证平抛运动的小球在竖直方向上做自由落体运动，用如图所示装置进行实验．小锤打击弹性金属片，Ａ球水平抛出,同时B球被松开，自由下落，发现两球同时落地.关于该实验的说法，正确的是( )Ａ．两球的质量应相等B．两球落地时速度大小相等Ｃ．应改变装置高度,多次实脸D.实验也能说明A球在水平方向上做匀速直线运动考点：研究平抛物体的运动．专题:实验题．分析：本题图源自课本中的演示实验，通过该装置可以判断两球同时落地,可以验证做平抛运动的物体在竖直方向上做自由落体运动；解答:解：根据装置图可知,两球由相同高度同时运动,Ａ做平抛运动,B做自由落体运动，因此将同时落地,由于两球同时落地，因此说明A、B在竖直方向运动规律是相同的，故根据实验结果可知，平抛运动在竖直方向的分运动是自由落体运动，不需要两球质量相等，要多次实验,观察现象,则应改变装置的高度,多次实验，故C正确，Ａ、Ｂ、Ｄ错误．故选：C．点评:本题比较简单，重点考察了平抛运动特点，平抛是高中所学的一种重要运动形式，要重点加强９.(3分)如图所示，A板发出的电子经加速后,水平射入水平放置的两平行金属板间,金属板间所加电压为之Ｕ，电子最终打在光屏P上.只改变某一条件,关于电子的运动，下列说法中正确的是（）A．滑动变阻器滑片向右移动时，电了打在荧光屏上的位置上升Ｂ．滑动变阻器滑片向左移动时,电子打在荧光屏上的位置上升Ｃ.电压U增大时,电子从发出到打在荧光屏上的时间增大D．电压Ｕ增大时，电子打在荧光屏上的速度大小不变考点:带电粒子在匀强电场中的运动.专题：带电粒子在电场中的运动专题.分析：滑动触头向右移动时，加速电压增大,加速后速度变大，粒子在偏转电场中运动时间变短，粒子在平行偏转电场方向的位移减小.同理触头向左移动时,加速电压减小，加速后速度变小，粒子在电场中运动时间变长,粒子在平行偏转电场方向的位移增大;当加速电压不变时,偏转电压变化，影响平行电场方向的电场力的大小，也就是影响加速度的大小,粒子在电场中运动时间不变,改变偏转的位移大小．解答:解：电子在加速电场中做加速运动,根据动能定理得:eU′＝,则得电子获得的速度为：v=．电子进入偏转电场后做类平抛运动，电子在沿极板方向做匀速直线运动，粒子在电场中运动时间：t=；在平行电场方向做初速度为０的匀加速直线运动,加速度ａ=,电子在电场方向偏转的位移y＝．联立以上各式得:y=又因为偏转电场方向向下,所以电子在偏转电场里向上偏转．A、Ｂ：滑动触头向右移动时,加速电压U′变大，由上可知电子偏转位移变小,因为电子向上偏转，故在屏上的位置下降，相反，滑动触头向左移动时,电子打在荧光屏上的位置上升，故A错误，B正确;C、偏转电压U增大时，电子在电场中受到的电场力增大,即电子偏转的加速度a增大，又因为电子加速获得的速度v不变，电子在电场中运动的时间不变,离开电场后做匀速直线运动，由于水平速度不变,运动时间也不变,所以电子从发出到打在荧光屏上的时间不变．故C错误．D、电子在电场中运动的时间不变,a增大，而电子打在屏上的速度为v′=,故电子打在屏上的速度增大.故D错误．故选：B.点评:电子在加速电场作用下做加速运动，要能运用动能定理可得电子获得的速度与加速电场大小间的关系.电子进入偏转电场后，做类平抛运动,运动时间受电场的宽度和进入电场时的速度所决定，电子在电场方向偏转的距离与时间和电场强度共同决定．熟练用矢量合成与分解。

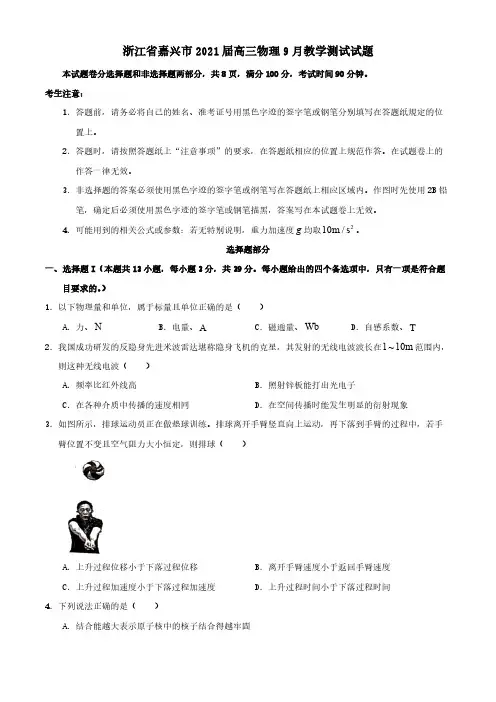

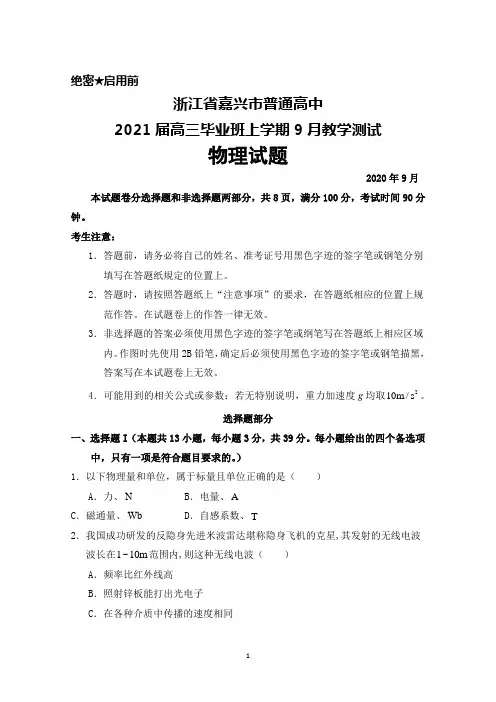

绝密★启用前浙江省嘉兴市普通高中2021届高三毕业班上学期9月教学测试物理试题2020年9月本试题卷分选择题和非选择题两部分，共8页，满分100分，考试时间90分钟。

考生注意：1．答题前，请务必将自己的姓名、准考证号用黑色字迹的签字笔或钢笔分别填写在答题纸規定的位置上。

2．答题时，请按照答题纸上“注意事项”的要求，在答题纸相应的位置上规范作答。

在试题卷上的作答一律无效。

3．非选择题的答案必须使用黑色字迹的签字笔或纲笔写在答题纸上相应区域内。

作图时先使用2B铅笔，确定后必须使用黑色字迹的签字笔或钢笔描黑，答案写在本试题卷上无效。

4．可能用到的相关公式或参数：若无特别说明，重力加速度g均取210m/s。

选择题部分一、选择题I（本题共13小题，每小题3分，共39分。

每小题给出的四个备选项中，只有一项是符合题目要求的。

）1．以下物理量和单位，属于标量且单位正确的是（）A．力、N B．电量、AC．磁通量、Wb D．自感系数、T2．我国成功研发的反隐身先进米波雷达堪称隐身飞机的克星,其发射的无线电波波长在1~10m范围内,则这种无线电波（）A．频率比红外线高B．照射锌板能打出光电子C．在各种介质中传播的速度相同D ．在空间传播时能发生明显的衍射现象3．如图所示,排球运动员正在做垫球训练。

排球离开手臂竖直向上运动,再下落到手臂的过程中,若手臂位置不变且空气阻力大小恒定,则排球（ ）A ．上升过程位移小于下落过程位移B ．离开手臂速度小于返回手臂速度B ．上升过程加速度小于下落过程加速度D ．上升过程时间小于下落过程时间4．下列说法正确的是（ ）A ．结合能越大表示原子核中的核子结合得越牢固B ．查德威克用 粒子轰击147N 获得反冲核178O ,发现了中子 C ．现已建成的核电站发电的能量来自于重核裂变放出的能量D ．基于对阴极射线的研究,卢瑟福提出了原子的核式结构模型5．一质量为1kg 的物块在合外力F 作用下从静止开始沿直线运动,F 随时间t 变化的图线如图所示。

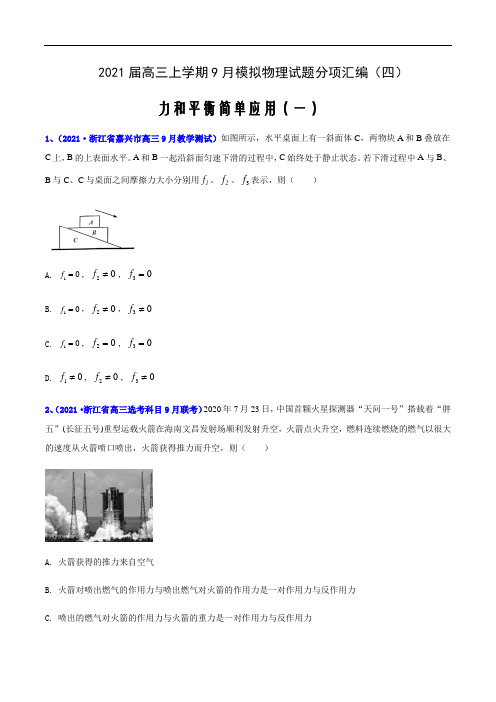

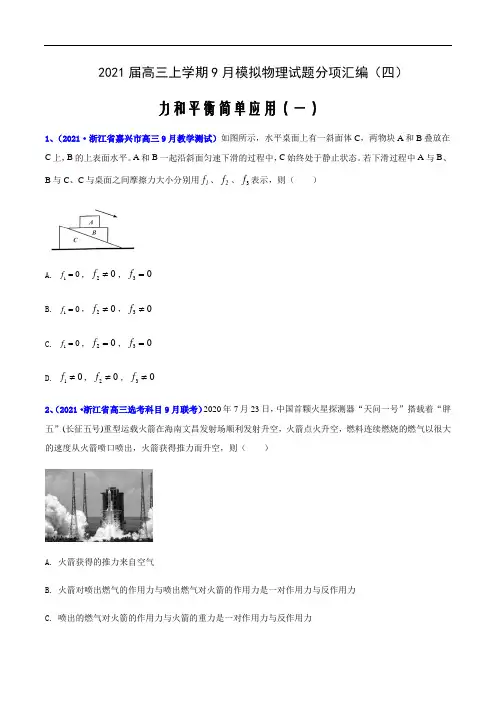

2021届高三上学期9月模拟物理试题分项汇编（四）力和平衡简单应用（一）1、（2021·浙江省嘉兴市高三9月教学测试）如图所示，水平桌面上有一斜面体C ，两物块A 和B 叠放在C 上，B 的上表面水平。

A 和B 一起沿斜面匀速下滑的过程中，C 始终处于静止状态。

若下滑过程中A 与B 、B 与C 、C 与桌面之间摩擦力大小分别用1f 、2f 、3f 表示，则（ ）A. 10=f ，20f ≠，30f =B. 10=f ，20f ≠，30f ≠C. 10=f ，20f =，30f =D. 10f ≠，20f ≠，30f ≠2、（2021·浙江省高三选考科目9月联考）2020年7月23日，中国首颗火星探测器“天问一号”搭载着“胖五”(长征五号)重型运载火箭在海南文昌发射场顺利发射升空，火箭点火升空，燃料连续燃烧的燃气以很大的速度从火箭喷口喷出，火箭获得推力而升空，则（ ）A. 火箭获得的推力来自空气B. 火箭对喷出燃气的作用力与喷出燃气对火箭的作用力是一对作用力与反作用力C. 喷出的燃气对火箭的作用力与火箭的重力是一对作用力与反作用力D. 火箭飞离大气层后，不受重力作用3、（2021·新疆哈密市15中高三上学期第一次质检）如图，M是定滑轮，N是动滑轮，A和B是两个重物．设细绳和滑轮质量及摩擦均不计，整个系统处于静止状态．现将细绳P沿水平方向缓慢向右靠近，结果是（）A. B没有移动，A向下移动B. A向上移动，B向下移动C. A向下移动，B向上移动D. A、B均向下移动4、（2021·新疆哈密市15中高三上学期第一次质检）如图所示,物体A靠在竖直墙面上,在力F作用下,A、B 保持静止.物体B的受力个数为( )A. 2B. 3C. 4D. 55、（2021·四川省内江市六中高三上学期开学考试）如图所示，轻质不可伸长的晾衣绳两端分别固定在竖直杆M、N上的a、b两点，悬挂衣服的衣架挂钩是光滑的，挂于绳上处于静止状态，如果只人为改变一个条件，当衣架静止时，下列说法正确的是（）A. 绳的右端上移到b ，绳子拉力不变B. 将杆N向右移一些，绳子拉力变大C. 绳的两端高度差越小，绳子拉力越小D. 若换挂质量更大的衣服则衣架悬挂点右移6、（2021·陕西省西安市长安区五中高三上学期9月月考）如图，一小球放置在木板与竖直墙面之间．设墙面对球的压力大小为N1，球对木板的压力大小为N2.以木板与墙连接点所形成的水平直线为轴，将木板从图示位置开始缓慢地转到水平位置．不计摩擦，在此过程中A. N1始终减小，N2始终增大B. N1始终减小，N2始终减小C. N1先增大后减小，N2始终减小D. N1先增大后减小，N2先减小后增大7、（2021·陕西省西安市长安区五中高三上学期9月月考）质量均为m的木块A、B放在水平面上，如图所示，现用大小相等方向相反的两个水平推力F分别作用在A、B上，A、B均保持静止不动。

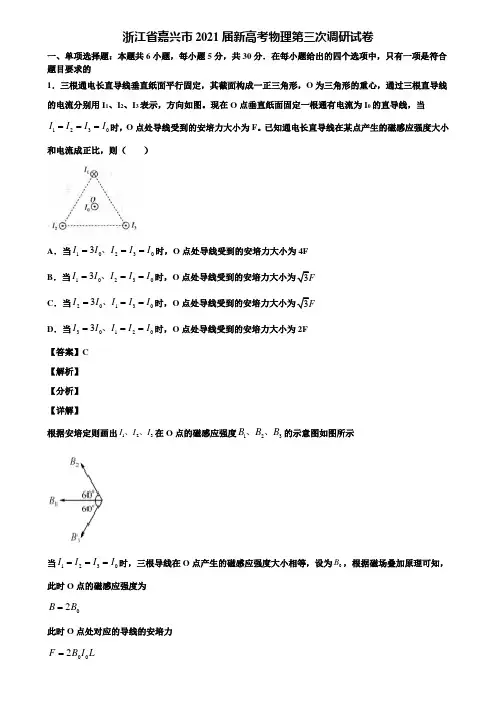

浙江省嘉兴市2021届新高考物理第三次调研试卷一、单项选择题：本题共6小题，每小题5分，共30分．在每小题给出的四个选项中，只有一项是符合题目要求的1．三根通电长直导线垂直纸面平行固定，其截面构成一正三角形，O 为三角形的重心，通过三根直导线的电流分别用I 1、I 2、I 3表示，方向如图。

现在O 点垂直纸面固定一根通有电流为I 0的直导线，当1230I I I I ===时，O 点处导线受到的安培力大小为F 。

已知通电长直导线在某点产生的磁感应强度大小和电流成正比，则（ ）A ．当102303I I I I I ===、时，O 点处导线受到的安培力大小为4FB ．当102303I I I I I ===、时，O 点处导线受到的安培力大小为3FC ．当201303I I I I I ===、时，O 点处导线受到的安培力大小为3FD ．当301203I I I I I ===、时，O 点处导线受到的安培力大小为2F【答案】C【解析】【分析】【详解】根据安培定则画出123I I I 、、在O 点的磁感应强度123B B B 、、的示意图如图所示当1230I I I I ===时，三根导线在O 点产生的磁感应强度大小相等，设为0B ，根据磁场叠加原理可知，此时O 点的磁感应强度为02B B =此时O 点处对应的导线的安培力002F B I L =AB ．由于通电长直导线在某点产生的磁感应强度大小和电流成正比，当102303I I I I I ===、时，则有 103B B =，230B B B ==根据磁场叠加原理可知，此时O 点的磁感应强度为04B B =此时O 点处对应的导线的安培力0042F B I L F '==故AB 错误；C ．当201303I I I I I ===、时，有203B B =，130B B B ==如图所示根据磁场叠加原理可知023B B =此时O 点处对应的导线的安培力00233F B I L F '==故C 正确；D ．当301203I I I I I ===、时，有303B B =，120B B B ==如图所示根据磁场叠加原理可知023B B =此时O 点处对应的导线的安培力00233F B I L F '==故D 错误。

秘密★启用前2021高考选考科目浙江省9月联考物理注意事项：1.本试题卷共8页，满分100分，考试时间90分钟。

2.答题前，考生务必将自己的姓名、准考证号等填写在答题卡的相应位置。

3.全部答案在答题卡上完成，答在本试题卷上无效。

4.回答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。

如需改动，用橡皮擦干净后，再选涂其他答案标号。

5.考试结束后，将本试题卷和答题卡一并交回。

一、选择题I(本题共13小题，每小题3分，共39分。

每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分)1.关于物理学家和他们的贡献，下列说法错误的是A.库仑提出了库仑定律，密立根最早通过油滴实验测出了元电荷的数值B.法拉第发现了电磁感应现象，纽曼、韦伯等人总结出法拉第电磁感应定律C.玻尔的原子理论第一次将量子观念引入原子领域，提出了定态和跃迁的概念，成功地解释了氢原子光谱的实验规律D.伽利略发现了自由落体运动规律，牛顿首先提出了把实验和逻辑推理有机地结合起来的科学研究方法2.2020年7月23日，中国首颗火星探测器“天问一号”搭载着“胖五”(长征五号)重型运载火箭在海南文昌发射场顺利发射升空，火箭点火升空，燃料连续燃烧的燃气以很大的速度从火箭喷口喷出，火箭获得推力而升空，则A.火箭获得的推力来自空气B.火箭对喷出燃气的作用力与喷出燃气对火箭的作用力是一对作用力与反作用力C.喷出的燃气对火箭的作用力与火箭的重力是一对作用力与反作用力D.火箭飞离大气层后，不受重力作用3.2020年7月4日，羽毛球运动员林丹宣布退役，如图是林丹在某次羽毛球比赛中跃起的动作，将羽毛球以原速率斜向上击回，球在空中运动一段时间后落至对方的界面内。

林丹运动过程中空气阻力不计，则下列说法正确的是A.林丹在起跳过程中地面对他的支持力做正功B.林丹在最高点速度为零，处于平衡状态C.林丹在空中的运动过程处于失重状态D.林丹击球过程中合外力对羽毛球做正功4.飞行员驾驶飞机飞行的过程中都承受着很大的作用力，如图是某次训练中，飞机在空中水平面内匀速盘旋时的情况。

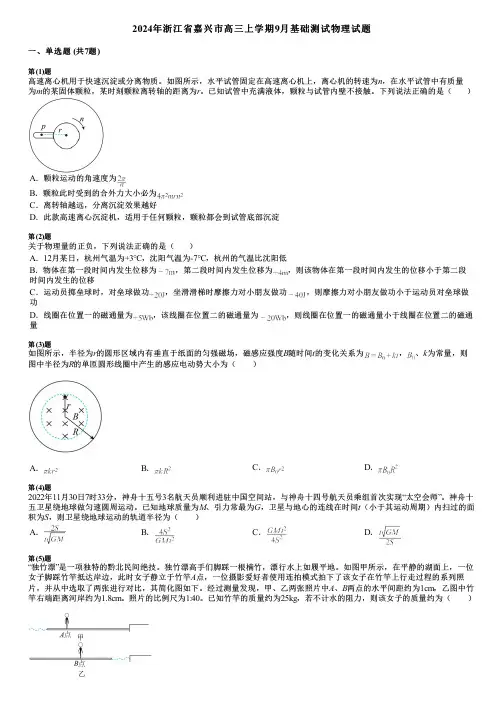

2024年浙江省嘉兴市高三上学期9月基础测试物理试题一、单选题 (共7题)第(1)题高速离心机用于快速沉淀或分离物质。

如图所示，水平试管固定在高速离心机上，离心机的转速为n，在水平试管中有质量为m的某固体颗粒，某时刻颗粒离转轴的距离为r。

已知试管中充满液体，颗粒与试管内壁不接触。

下列说法正确的是（）A．颗粒运动的角速度为B．颗粒此时受到的合外力大小必为C．离转轴越远，分离沉淀效果越好D．此款高速离心沉淀机，适用于任何颗粒，颗粒都会到试管底部沉淀第(2)题关于物理量的正负，下列说法正确的是（）A．12月某日，杭州气温为+3℃，沈阳气温为-7℃，杭州的气温比沈阳低B．物体在第一段时间内发生位移为，第二段时间内发生位移为，则该物体在第一段时间内发生的位移小于第二段时间内发生的位移C．运动员掷垒球时，对垒球做功，坐滑滑梯时摩擦力对小朋友做功，则摩擦力对小朋友做功小于运动员对垒球做功D．线圈在位置一的磁通量为，该线圈在位置二的磁通量为，则线圈在位置一的磁通量小于线圈在位置二的磁通量第(3)题如图所示，半径为r的圆形区域内有垂直于纸面的匀强磁场，磁感应强度B随时间t的变化关系为，、k为常量，则图中半径为R的单匝圆形线圈中产生的感应电动势大小为（ ）A．B．C．D．第(4)题2022年11月30日7时33分，神舟十五号3名航天员顺利进驻中国空间站，与神舟十四号航天员乘组首次实现“太空会师”。

神舟十五卫星绕地球做匀速圆周运动。

已知地球质量为M、引力常最为G，卫星与地心的连线在时间t（小于其运动周期）内扫过的面积为S，则卫星绕地球运动的轨道半径为（ ）A．B．C．D．第(5)题“独竹漂”是一项独特的黔北民间绝技。

独竹漂高手们脚踩一根楠竹，漂行水上如履平地。

如图甲所示，在平静的湖面上，一位女子脚踩竹竿抵达岸边，此时女子静立于竹竿A点，一位摄影爱好者使用连拍模式拍下了该女子在竹竿上行走过程的系列照片，并从中选取了两张进行对比，其简化图如下。

2021年浙江省嘉兴市凤桥镇中学高三物理月考试题含解析一、选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意1. 带电粒子射入一个固定的点电荷Q的电场中，沿图中虚线由a点运动到b点，a、b两点到点电荷Q的距离分别为r a和r b（r a>r b）9若不计重力，则在这一运动过程中（）A.电场力对粒子做负功B.粒子在b点的电势能小于在a点的电势能C.粒子在b点的动能大于在a点的动能D.粒子在b点的加速度大于在a点的加速度参考答案：AD2. 我国已发射一颗绕月运行的探月卫星“嫦娥1号”。

设该卫星的轨道是圆形的，且贴近月球表面。

已知月球的质量为地球质量的1/80，月球的半径约为地球半径的1/4，地球上的第一宇宙速度约为7.9km/s，则该探月卫星绕月运行的速率约为（）A．0.4km/s B．1.8km/s C．11km/s D．36km/s参考答案：B3. 下列说法正确的是( )A．液体中悬浮的微粒越大，布朗运动越显著B．当分子力表现为引力时，分子势能随分子间距离的增大而增大C．第二类永动机不可能制成，因为它违反能量守恒定律D．一定质量的理想气体，当它的压强、体积都增大时，其内能一定增加E．因为液体表面层分子分布比内部稀疏，因此液体表面有收缩趋势参考答案：B D E4. 如图所示，质量为M A．M B的A、B两小球分别连在弹簧两端，B端用细线固定在倾角为30°的光滑斜面上，若不计弹簧质量，在线被剪断瞬间，A、B两球的加速度分别为：（）A．都等于 B．和0C．和0 D．0和参考答案：D5. 下列物理量中，属于标量的是（）A．位移 B．动能 C．力 D．加速度参考答案：B二、填空题：本题共8小题，每小题2分，共计16分6. 如图所示，某车沿水平方向高速行驶，车厢中央的光源发出一个闪光，闪光照到了车厢的前、后壁，则地面上的观察者认为该闪光________(填“先到达前壁”“先到达后壁”或“同时到达前后壁”)，同时他观察到车厢的长度比静止时变________(填“长”或“短”)了．参考答案：先到达后壁 短7. 如图所示，质点O 从t=0时刻开始作简谐振动，振动频率为10Hz 。

2021-2022学年浙江省嘉兴市东湖中学高三物理测试题含解析一、选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意1. 电磁炮是一种最新研制的武器。

它的主要原理如图所示。

1982年在澳大利亚国立大学的实验室中，就已经制成了能把质量为2g的弹体(包括金属杆EF的质量)加速到10km/s的电磁炮(常规炮弹速度大小约为2km/s)。

在启动后的整个过程中在EF中通10A的恒定电流，整个装置处在匀强磁场中，将炮弹发射出去。

下列正确的是A．通过EF的电流方向应为E到FB．忽略阻力炮弹在轨道上作匀加速直线运动C．发射炮弹过程中安培力的功率增加D．不考虑摩擦以及电路中生热，发射这样的炮弹需要消耗能量105J参考答案：BCD2. 关于分子动理论的基本观点和实验依据，下列说法正确的是__________．A．分子大小的数量级为10-15 mB．布朗运动表明，温度越高，分子运动越剧烈C．扩散现象表明，物质分子间有相互作用的引力和斥力D．随着分子间的距离增大，分子间的引力和斥力都增大参考答案：B3. 2012年初，我国宣布北斗导航系统正式商业运行。

北斗导航系统又被称为“双星定位系统”，具有导航、定位等功能。

“北斗”系统中两颗工作星均绕地心O做匀速圆周运动，轨道半径均为r，某时刻两颗工作卫星分别位于轨道上的A、B两位置（如图所示）。

若卫星均顺时针运行，地球表面处的重力加速度为g，地球半径为R，不计卫星间的相互作用力。

则（）A．这两颗卫星的加速度大小相等，均为B．卫星l由位置A运动至位置B所需的时间为C．卫星l向后喷气就一定能追上卫星2D．卫星1由位置A运动到位置B的过程中万有引力做正功参考答案：AB4. 如图所示，一个半球形的碗放在桌面上，碗口水平，O点为其球心，碗的内表面是光滑的。

一根质量可忽略的刚性细杆两端分别固定着质量为和的小球，放置在半球面内。

已知细杆长度是球面半径的倍，当两球处于平衡状态时，细杆与水平面的夹角，则两小球的质量比为（）A、 B、C、 D、参考答案：D5. 在平面直角坐标系的x轴上关于原点O对称的P、Q两点各放一个等量点电荷后，x轴上各点电场强度E随坐标x的变化曲线如图所示。
