1772020年34期 （12月上旬）产能经济摘要：近几年来，随着我国科学技术不断提升，我国在很多工作上也有了全新的技术保障，这使得各行各业在发展的过程中获得了新的动力。
然而，对于无线电维修保障工作来讲，其自身在开展设备保养和维修的过程中，必须要实现降低通信干扰问题，这样才能确保无线电发射设备可以正常运转，因此在进行维修检测的过程中，对其杂散发射测试则是一个必须进行的重点检测项目。
对此，本文主要讨论的是无线电设备杂散发射的测试方法，并希望能够以此来实现提高无线电设备的应用质量。
关键词：无线电发射设备；信号干扰；杂散发射；测试方法前言在当前阶段中，针对无线电发射设备而言，在进行检测信号干扰问题时，主要通过应用测量杂散发射仪表来实现对其数据的有效分析，因此在进行测量的过程中，对于待测设备而言，必须要充分地了解相关设备的性能以及工作原理，并实现对其杂散发射测试的相关内容进行全面分析，这样才能保证在结合实际测试的过程中，能够实现对相关理念和技术的有效应用，这样才能保证在进行测试的过程中，可以降低由于人工操作失误而导致的不良问题。
一、无线电发射设备杂散发射的相关概述(一)带宽参考对于杂散发射电频值的检测而言，其带宽参考其实指的就是在带宽内对其电频值进行了规定。
因为在参考的过程中，其实它有一定的固定规律，并且在实际检测时，其按照表固定不变时，一般在空间无线电作业中其自身有着特定频率，这也使得在检测的过程中，就能对其进行有效识别[1]。
但是由于不同国家在进行杂散发射标准制定时，存在着范围值波动的问题，所以这需要在进行检测的过程中，进行其他辅助系统的共同测量，这样才能保证其测试的结果更加精准。
值得注意的是，在进行辅助检测时，必须要重新计算带宽参考数值，这样才能保证其检测结果的精准性。
(二)带外发射带外发射与杂散发着有着本质性的区别，因为带外发射一般是出现在带宽的外侧，而且它会在调制设备时出现多个频率的发射，所以在进行检测时，它与杂散发射有着明显性的区别。
srrc认证带外杂散测试方法-回复在无线通信领域，杂散测试是评估设备性能的重要步骤之一。
而SRR （Spectral Regrowth Ratio）是一种常用于评估无线设备带外杂散的指标。
在进行SRR认证测试时，有一种常用的方法被广泛采用，下面将逐步介绍这种方法。
首先，介绍一下SRR认证测试的基本原理。
SRR是用来评估无线设备在传输信号时，在带外频谱上产生的杂散功率和主要信号功率之间的比值。
主要信号功率是指设备所要传输的有用信号的功率，而杂散功率则是指在主要信号频带外的其他频带上的信号功率。
通过比较杂散功率和主要信号功率的比值，可以评估设备在传输信号时产生的杂散水平，以判断设备的性能是否符合要求。
接下来，介绍一下SRR认证测试的具体步骤。
首先，需要准备一台专用的SRR测试仪器。
这种测试仪器一般包括信号发生器、功率计、频谱分析仪等设备。
然后，需要选择一个适当的测试环境，确保测试环境的噪声水平较低，以减小测试误差。
接下来，需要设置测试仪器的参数，包括主要信号频率、带宽、功率等参数。
然后，将测试仪器的输出信号连接到待测设备的输入端口上。
同时，需要将设备的输出端口连接到功率计和频谱分析仪上，以测量设备输出端口的主要信号功率和杂散功率。
完成上述准备工作后，就可以开始进行SRR认证测试了。
首先，需要通过测试仪器发送一个主要信号到待测设备的输入端口上。
然后，使用功率计测量设备输出端口上的主要信号功率。
接下来，通过频谱分析仪测量设备输出端口上的杂散功率。
最后，使用SRR计算公式进行计算，得到SRR 的值。
在SRR认证测试中，还需要注意一些问题。
首先，需要注意测试仪器的准确性和稳定性，以确保测试结果的准确性。
其次，需要选择适当的频率和带宽，以覆盖设备的有效工作范围。
同时需要注意设备的输入和输出匹配，以确保测试结果的准确性。
此外，还需要注意测试环境的噪声干扰，以减小测试误差。
综上所述，SRR认证测试是一种常用于评估无线设备带外杂散的方法。
调频广播发射机的杂散发射测试方法分析及实测应用一、调频广播的特点和通用要求调频广播有以下几方面的优点：（一）干扰能力强：信号在传输过程中会受到周围环境的工业干扰或其他脉冲干扰，这些干扰多数是以幅度调制的形式存在。
由于调频波的幅度保持恒定，与调制信号电压的大小无关，所以，可以在接收设备内设置限幅电路，以消除幅度上的干扰，同时又不会影响到所传送的信息。
（二）没有串信现象：由于调频广播工作在超短波波段（87-108MHz），超短波的传播特点是以空间波的方式直线传播，所以调频广播的传播距离比较近，这样不同地区电台间互相干扰的可能性就减少了。
（三）信噪比高：调频广播可以利用限幅方式去除噪声，同时，在调频广播中采取了预加重和去加重技术，因此可以获得较高的信噪比。
（四）能进行高保真广播：由于调频广播工作在超短波波段，所以带宽可以用得比较宽，这样一来音频信号的最高频率可以选用得比较高（如可达15kHz）；而调幅广播由于频带宽度的限制，音频信号的最高频率比较低（≤5kHz）。
因此，比起调幅广播来，调频广播的音质要优美动听得多。
另外，由于调频广播的发射、接收系统总的信噪比好，失真小，带宽宽，动态范围大，因此可实现高保真广播。
调频广播也有其自身的缺点，如覆盖范围有限、存在“门限”效应和多径失真等。
我国的调频广播分为调频单声广播、调频立体声广播、调频多路生广播和调频数据广播4种。
对于米波调频广播，其通用要求如下：调频广播的频率范围为87-108MHz。
具体从87.0-107.9MHz，按0.1MHz的频率间隔设置电台。
射频主载波的调制方式为频率调制，对应于100%调制的频偏为±75kHz；主节目调制信号为音频信号，频率上限不超过15kHz；基带信号的频率范围限制在从直流到99kHz范围内；主节目音频信号的预加重时间常数为50μs；载波频率允许偏差：发射机功率大于50W时，载波频率允许偏差为±1000Hz；发射机功率小于或等于50W时，载波频率允许偏差为±2000Hz；对于为下一级差转台提供信号的发射台或差转台，载波频率允许偏差为±1000Hz；残波辐射（即杂散发射）：发射机功率大于或等于25W时，残波辐射功率应小于1mW并低于载波功率60dB；发射机功率小于25W时，残波辐射功率应小于1μW并低于载波功率40dB；同台或同塔有多套发射机使用共用天线时，其三阶互调产物小于1mW并低于各自射频主载波60dB。

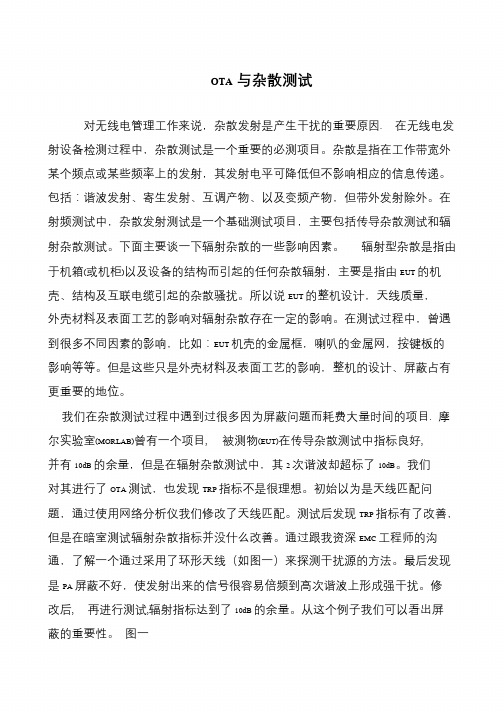

OTA与杂散测试对无线电管理工作来说，杂散发射是产生干扰的重要原因. 在无线电发射设备检测过程中，杂散测试是一个重要的必测项目。
杂散是指在工作带宽外某个频点或某些频率上的发射，其发射电平可降低但不影响相应的信息传递。
包括：谐波发射、寄生发射、互调产物、以及变频产物，但带外发射除外。
在射频测试中，杂散发射测试是一个基础测试项目，主要包括传导杂散测试和辐射杂散测试。
下面主要谈一下辐射杂散的一些影响因素。
辐射型杂散是指由于机箱(或机柜)以及设备的结构而引起的任何杂散辐射，主要是指由EUT 的机壳、结构及互联电缆引起的杂散骚扰。
所以说EUT 的整机设计，天线质量，外壳材料及表面工艺的影响对辐射杂散存在一定的影响。
在测试过程中，曾遇到很多不同因素的影响，比如：EUT 机壳的金属框，喇叭的金属网，按键板的影响等等。
但是这些只是外壳材料及表面工艺的影响，整机的设计、屏蔽占有更重要的地位。
我们在杂散测试过程中遇到过很多因为屏蔽问题而耗费大量时间的项目. 摩尔实验室(MORLAB)曾有一个项目, 被测物(EUT)在传导杂散测试中指标良好, 并有10dB 的余量，但是在辐射杂散测试中，其2 次谐波却超标了10dB。
我们对其进行了OTA 测试，也发现TRP 指标不是很理想。
初始以为是天线匹配问题，通过使用网络分析仪我们修改了天线匹配。
测试后发现TRP 指标有了改善，但是在暗室测试辐射杂散指标并没什么改善。
通过跟我资深EMC 工程师的沟通，了解一个通过采用了环形天线（如图一）来探测干扰源的方法。
最后发现是PA 屏蔽不好，使发射出来的信号很容易倍频到高次谐波上形成强干扰。
修改后, 再进行测试,辐射指标达到了10dB 的余量。
从这个例子我们可以看出屏蔽的重要性。
图一。
杂散发射的测定方法简介杂散发射是指在电子设备中产生的非意图发射信号。
准确测定设备的杂散发射是保证其电磁兼容性的重要步骤之一。
本文档将介绍杂散发射的测定方法。
测定设备进行杂散发射测定时，可以采用专用的测量设备。
该设备应具备以下特征：- 高分辨率和高灵敏度，以确保能够准确测量微弱的杂散发射信号；- 宽频率范围，以涵盖设备可能产生的不同频率的杂散发射；- 快速响应时间，以捕捉瞬时的杂散发射信号。
测定步骤进行杂散发射测定时，可以按照以下步骤进行操作：1. 设置测量环境确保测量环境符合标准要求。
环境中的电磁干扰应尽量降低，以避免对测定结果的影响。
2. 连接设备将待测设备与专用测量设备相连。
确保连接正确可靠，避免信号衰减或失真。
3. 预热设备根据设备的要求，进行适当的预热时间，以确保设备处于稳定工作状态。
4. 开始测定触发专用测量设备开始测定。
设备将记录并分析待测设备产生的所有杂散发射信号。
5. 分析结果根据测定结果，分析设备的杂散发射情况。
确定是否存在异常或超出规定范围的杂散发射。
6. 优化设备如有必要，根据测定结果进行设备优化。
通过改进设计或减少干扰源，降低杂散发射的水平。
测定结果报告完成杂散发射测定后，应根据测定结果生成报告。
报告应包括以下内容：- 测定设备的详细信息；- 测定环境的描述；- 测定步骤和参数的说明；- 杂散发射测定结果的数据和分析；- 设备优化建议（如适用）。
结论杂散发射的测定方法是保证电子设备电磁兼容性的重要步骤。
通过准确测定设备的杂散发射，可以及时发现问题并进行优化，确保设备在工作中不会产生不必要的电磁干扰。
杂散发射限值杂散发射限值在现代社会中，无线通信技术的广泛应用越来越普及，而这种技术会产生电磁波辐射，从而给人体健康带来潜在的威胁。
因此，许多国家与地区都出台了杂散发射限制标准来保障公众的健康和安全。
本文将介绍杂散发射的概念、作用、测试方法、以及限制标准的制定等方面的内容。
一、杂散发射的概念杂散发射一般定义为电磁设备在正常工作时，除了预期的无线电信号外，还会产生无效的电磁放射能量。
这种无用的放射能量有可能会对其他设备的正常运行产生干扰，甚至会妨碍或破坏其他设备。
二、杂散发射的作用杂散发射会引起电磁干扰，首先会影响其他设备的正常工作。
这种干扰也可能影响到人的健康，从而引起身体不适和疾病。
由于这种干扰的危害较大，因此杂散发射必须被限制。
三、杂散发射的测试方法杂散发射限制是指对电磁干扰的能量强度设置上限。
由于实际情况不同，所以杂散发射测试方法也有所不同。
基本上，测试方法包括室内及室外测试。
所谓室内测试是指在标准设备附近进行测试，而室外测试则是指在真实环境中获取杂散发射数据。
四、限制标准的制定制定限制标准是为了保护人们的健康和确保电磁设备的正常运行。
国家和地区制定了各种各样的限制标准。
例如，美国联邦通信委员会（FCC）制定的限制标准是由以前的类别A、类别B转变为了特定频率范围内的具体限制。
此外，欧盟和亚洲地区也都制定了限制标准。
总之，杂散发射是一种电磁干扰，会对人的健康产生负面影响，也可能妨碍其他设备的正常运行。
因此，国家和地区出台了严格的标准来限制杂散发射，以保护公众的健康和安全。
同时，如何准确地测试和评估杂散发射的影响也是现代科技界亟待解决的问题。
杂散发射的测量方法Methods of Measurement of Spurious Emissions深圳市无线电监测站钱宁铁摘要：本文详细介绍了杂散发射的测量方法，内容包括：相关概念、测量仪器、测量的受限性、两种具体的测量方法，以及对测试场地的要求等。
Abstract: this article introduces the methods of measurement of spurious emissions in detail. It includes: relative definitions, measuring equipments and devices, measurement limitations, methods of measurement, and the requirements of test site.引言对无线电管理工作来说，杂散发射是产生干扰的重要原因，在无线电发射设备检测中，杂散发射是一个重要的必测项目。
那么，怎样正确测量杂散发射呢？本文参考国际电联的ITU-R SM .329-8文件，并结合实际工作中的体会，对杂散发射的测量方法做一详细的介绍。
1．相关的概念1．1 杂散发射 spurious emission杂散发射是在必要带宽外某个或某些频率上的发射，其发射电平可降低但不影响相应信息传递。
包括：谐波发射、寄生发射、互调产物、以及变频产物，但带外发射除外。
一般来说，落在中心频率两侧，必要带宽±250%倍处或以外的发射都认为是杂散发射。
1．2 带外发射 out-of-band emission带外发射是在紧靠必要带宽的外侧，由调制过程产生的一个或多个频率的发射，但杂散发射除外。
一般来说，落在中心频率两侧，必要带宽±250%倍处以内的无用发射都认为是带外发射。
但对于必要带宽很窄或很宽的情况，这种划分带外发射和杂散发射的方法并不适合。
1．3 参考带宽 reference bandwidth参考带宽通常采用下列各值：参考带宽是指在该带宽内规定了杂散发射电平值的带宽。
杂散辐射功率测量方法袁世杰;马士平【摘要】This paper introduces two types of power-substitution test, which is traditional measurement method and improved measurement method. Combining the standards’ requirements and practical experience and maintaining measurement accuracy the same level, this paper compares these two measurement methods, and finds out that the improved measurement method is faster and more efficient than the traditional measurement method. This will play a positive role in promoting the development of the industry and technological innovation and in improving the professional level and economic efficiency of the testing.%介绍标准规定的传统和改进的测量方法。
理论与实际相结合，在测量准确度一致的前提下，比较两种测量方法的优缺点，得到了改进的测量方法比传统的测量方法更快速和高效的结论。
对提高测量的专业水平和经济效益、促进行业的发展和科技创新都起到了一定的积极作用。
【期刊名称】《上海计量测试》【年(卷),期】2014(000)004【总页数】3页(P8-10)【关键词】射频辐射功率;杂散发射;功率替代【作者】袁世杰;马士平【作者单位】上海市计量测试技术研究院;上海市计量测试技术研究院【正文语种】中文随着无线通信技术的不断发展，无线电频率的使用日趋频繁，频谱资源的紧缺限制了无线通信的持续发展。
第十六章无线电发射机检测方法和标准介绍一、前言无线电发射设备的检测工作是各级无线电管理机构日常工作中很重要的一个方面。
对无线电发射设备的研制、生产、进口、销售等环节进行严格的控制，对维护正常的空中电波秩序，从源头上减少干扰源的产生是至关重要的。
在设台前对无线电发射设备进行检测以及日常的年检是监测工作及进行合理的台站面局的基础性工作。
对各类无线电发射设备的工作频段、信号特征、杂散发射、占用带宽以及其它一些重要参数的充分掌握可以提高监测及查处干扰的效率和质量，是从事无线电管理的技术人员必备的基本素质。
近年来，无线通信事业进入了飞速发展的阶段，各种新技术、新业务不断涌现，加上传统的各类无线电业务，无线电发射机的种类十分繁杂，相应的无线电管理文件、国际、国内的技术标准众多。
本文力争从基本原理出发，对涉及到的一些共性的设备检测的方法做一说明，并尽量涵盖各级无线电管理机构所关心的检测项目。
二、技术各词解释2.1频率容限发射的特征频率偏离参考频率的最大允许偏差。
单位为相对值或绝对值。
2.2发射功率发射功率依据其测试位置或发射途径不同分为：——端口传导功率（匹配状态）——辐射功率(包括等效全向辐射功率和有效辐射功率，前者比后者大2.15dB) 根据发射类别或信号特征发射功率亦可分为：——峰包功率(调制包络最高峰一个射频周期内的平均功率)——平均功率(发射机在调制中以所遇到的最低频率周期相比足够长的时间内的功率)——载波功率(无调制时载波的平均功率)2.3必要带宽对于给定的发射类别，恰好确保进行规定条件下要求的质量和速率的信息传输所需的带宽。
2.4占用带宽此带宽外的上、下限频带所对应的发射功率分别为一确定发射总功率的β/2。
一般取β/2为0.5%。
2.5非意愿发射（unwanted emission）杂散发射域：在必要带宽外但不包括杂散域对应的频率范围，这里带外发射通常占主导地位。
带外发射：由调制处理产生的恰好落在必要带外的一个或多个频率发射，但不包括杂散发射。
无线电发射设备杂散发射的测试方法探讨
2006年7月24日 9:58 来源：C114
对于无线电管理工作来说，无线电发射设备的杂散发射是产生通信干扰的重要原因之
目前被广泛使用的测量杂散发射的主要
仪表是扫频式频谱分析仪。
因此要正确测量
出待测设备的杂散发射分量必须深入了解
扫频式频谱分析仪的性能和工作原理。
参考
杂散发射测试的相关标准，结合实际测试中
的一些心得和体会,提出了杂散发射的测试
方法及应注意的一些问题。
杂散发射的定义
根据国家标准GB/T13622-92《无线电管理术语》中3.6.9条的描述，杂散发射指的是在必要带宽之外的某个或某些频率的发射，其发射电平可降低而不致影响相应信息的传输。
它包括谐波发射、寄生发射、互调产物及变频产物，但带外发射除外。
带外发射是在调制过程产生的、刚超出必要带宽的一个或多个频率的发射，但杂散发射除外。
杂散发射的表示方法
根据国家标准GB 13421-92《无线电发射机杂散发射功率电平的限值和测量方法》的规定，杂散发射的表示方法有两种。
一种是绝对电平表示法，它是以“mW”或“μW”表示的杂散发射的平均功率或波峰包络功率。
例如在GSM移动台的测试标准YD/T884-1996的8.2款中规定发射机在工作模式下在频段100 kHz～1 GHz的杂散限值为-36 dBm（相当于0.25 μW）。
另一种表示方法为相对电平表示法，它是以分贝表示的杂散发射平均功率或波峰包络功率相对于发射波峰包络功率的衰减量。
例如在调频无线电话机的测试标准
GB/T15844.1-1995的5.2款中规定当发射机的载波功率大于等于25W时,基地台的杂散射频分量应小于等于70 dB。
杂散发射的测量条件和要求
总的来说，测试时的交流供电电源、直流供电电源、环境条件、测试负载必须满足GB 13421-92中5.1.1款的规定。
具体实验中一般应注意满足以下几个重要条件:
(1) 温度: 15℃～35℃;
(2) 相对湿度: 45%～75%;
(3) 大气压强: 86 kpa～106 kpa;
(4) 电源: 直流电源电压为规定值±2%，
交流电源电压为标称值±2%，
交流电源频率为标称值±1%;
(5) 测试应在屏蔽室内进行。
测试方框图如图1所示。
如果频谱分析仪的动态范围能满足测试标准中的要求时，则开关分别接至S1、S,1，被测发射机的信号经过衰减后直接进入频谱分析仪进行处理。
当频谱分析仪的动态范围达不到测试标准中的要求时，则开关分别接至S2、S,2，通过可调带阻滤波器来改善测试系统的动态范围。
但在测试前可调带阻滤波器的频响特性必须精确校准，否则会给测量引入较大的误差。
主要测试仪表对测试的影响
目前测量杂散发射的主要仪表是扫频式频谱分析仪。
它是基于超外差式扫描调谐接收机的原理工作的。
它可以分析稳定和周期变化信号，提供信号幅度和频率信息，适合于宽频带快速扫描测试。
扫频式频谱分析仪的组成框图如图2所示。
我们测试时必须考虑频谱仪的器件特性对测量的影响。
4.1中频滤波器的分辨带宽
基于频谱分析仪的扫描式工作原理，当输入信号为单点频信号时，该信号需要和扫描本
振信号进行混频，该扫频信号通过中频滤波器（带通）和检波器后输出波形为中频滤波器频响形状，所以单点频信号在频谱上显示结果为中频滤波器的频响形状。
频谱分析仪的RBW 实际就是中频滤波器的3 dB带宽，因此中频滤波器也称分辨率带宽滤波器。
在测试中如果RBW设置太宽，距载频较近的杂散信号就可能被掩盖。
只有当频谱分析仪的分辨能力足够高时，才会在屏幕上正确反映信号的特性。
那么RBW到底应如何设置呢？根据实验结果我们知道，RBW的设置应满足公式RBW≤2倍频率间隔/滤波器的矩形系数（其中滤波器的矩形系数=滤波器60 dB带宽/3 dB带宽）。
4.2 视频滤波器对噪声的平滑作用
视频滤波器对检波器输出视频信号进行低通滤波处理，减小视频带宽可对频谱显示中的噪声抖动进行平滑，从而减小显示噪声的抖动范围。
这样有利频谱仪发现淹没在噪声中的小功率杂散信号，还可提高测量的可重复性。
因此测试时应在标准允许的情况下尽量减小VBW 的设置，从而提高频谱仪的灵敏度。
4.3 混频器产生的内部失真
频谱仪利用超外差式对信号进行变频处理，其混频器电路一定会产生非线性失真。
其中二阶失真随基波上升呈平方关系增加，而三阶失真随基波呈三次方增加。
这就意味着在频谱分析仪的对数标度上，二阶失真电平变化的速度是基波变化速度的两倍，三阶失真电平变化的速度是基波变化速度的三倍。
高阶失真信号幅度比基波信号变化速度快。
在用频谱分析仪测试杂散信号时，应适当调整混频器的输入电平，以满足仪表内部产生的各种失真远小于被测发射机产生的杂散信号。
当调整混频器的输入电平难以满足测试要求时，可考虑加可调带阻滤波器来减小频谱仪的失真，改善测试系统的动态范围。
4.4 中频放大器增益和输入衰减器设值的联动性
频谱仪工作时，中频放大器增益和输入衰减器设值联动工作，当改变输入衰减器设置时，输入信号显示电平并不会发生变化。
例如衰减器设值由10 dB变为20 dB时，中频放大器增益同时增加10 dB来补偿这个损失，其结果使仪表显示的信号幅度保持不变。
但是，由于内部噪声主要由中放第一级产生，因而频谱仪的噪声会发生变化。
衰减器衰减量每增加10 dB, 频谱仪显示噪声电平提高10 dB。
因此测试时应在标准允许的情况下尽量减小ATT 的设置，从而提高频谱仪的灵敏度。
另外，频谱仪的这种特性还可以帮助我们判断频谱仪测试结果的真实性。
当我们改变输入衰减器设值时，如果频谱仪的显示结果有变化，则表明杂散发射的测试结果中存在仪表内部产生的失真成份。
杂散发射的测量不确定度评定
测量不确定度是用标准差或其倍数表示的对测量结果的怀疑程度，它是表征被测量之值分散性的一种科学方法。
不确定度包括A类和B类两种评定方法。
我们把用统计方法获得的标准差称为不确定度的A类评定方法，将用非统计方法获得的标准差称为不确定度的B 类评定方法。
具体对杂散发射的测量不确定度进行分析与评定的方法如下。
①将测量系统按图1连接后，对被测发射设备作n次独立测量，得到n组独立测量数据。
②用贝塞尔公式求得标准不确定度的A类分量（uA）
③估算标准不确定度的B类分量（见表1）:
在无线电管理测量工作中切实按照这五个步骤进行，并且注意相关的事项，就可以顺利完成对杂散发射的不确定度的测量分析、评定，保证良好的通信质量。
