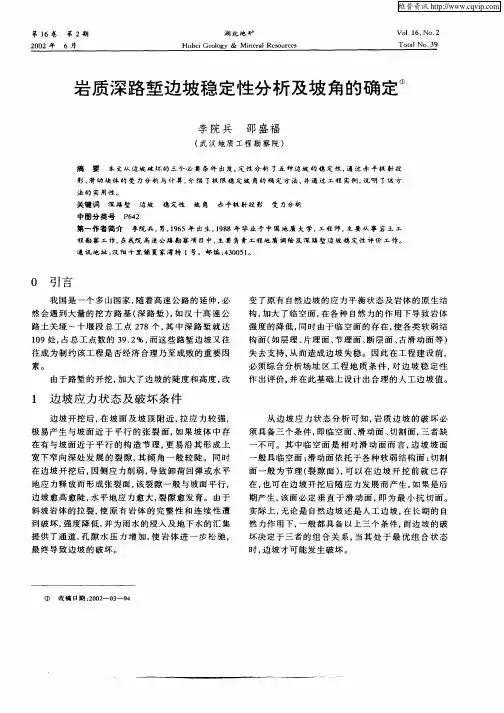

路堑稳定性计算 (岩质)

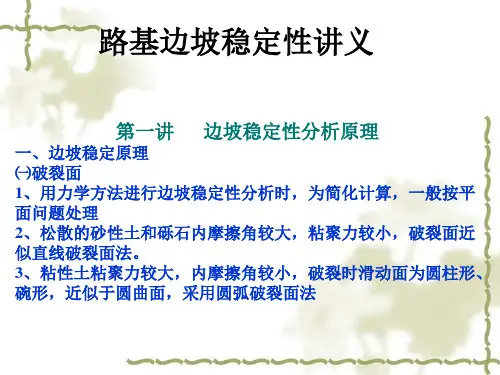

第四章路基稳定性分析计算（路基工程）路基工程第四章路基稳定性分析计算4.1边坡稳定性分析原理4.2直线滑动面的边坡稳定性分析4.3曲线滑动面的边坡稳定性分析4.4软土地基的路基稳定性分析4.5浸水路堤的稳定性分析4.6路基边坡抗震稳定性分析一、边坡稳定原理：力学计算基本方法是分析失稳滑动体沿滑动面上的下滑力T与抗滑力R，按静力平衡原理，取两者之比值为稳定系数K，即K=R T1、假设空间问题—>平面问题（1）通常按平面问题来处理（2）松散的砂性土和砾（石）土在边坡稳定分析时可采用直线破裂法。

（3）粘性土在边坡稳定分析时可采用圆弧破裂面法。

一、边坡稳定原理：一般情况下，对于边坡不高的路基（不超过8.0的土质边坡，不超过12.0m的石质边坡），可按一般路基设计，采用规定的边坡值，不做稳定性分析；地质与水文条件复杂，高填深挖或特殊需要的路基，应进行边坡稳定性分析计算，据此选定合理的边坡及相应的工程技术。

一、边坡稳定原理：边坡稳定分析时，大多采用近似的方法，并假设：（1）不考虑滑动土体本身内应力的分布。

（2）认为平衡状态只在滑动面上达到，滑动土体整体下滑。

（3）极限滑动面位置需要通过试算来确定。

二、边坡稳定性分析的计算参数：（一）土的计算参数：1、对于路堑或天然边坡取：原状土的容重γ，内摩擦角和粘聚力2、对于路堤边坡，应取与现场压实度一致的压实土的试验数据3、边坡由多层土体所构成时（取平均值）c = i=1n c i ?ii=1n ?itanφ= i=1n ?i tgφii=1n ?iγ= i=1n γi ?ii=1n ?i第一节边坡稳定性分析原理二、边坡稳定性分析的计算参数：（二）边坡稳定性分析边坡的取值：对于折线形、阶梯形边坡：取平均值。

（三）汽车荷载当量换算：边坡稳定分析时，需要将车辆按最不利情况排列，并将车辆的设计荷载换算成当量土柱高，以?0表示：0=NQγBL式中：N—横向分布的车辆数（为车道数）；Q—每辆重车的重力，kN （标准车辆荷载为550kN）；L—汽车前后轴的总距；B—横向分布车辆轮胎最外缘之间的距离；B=Nb+（N-1）m+d式中：b—后轮轮距，取1.8m；m—相邻两辆车后轮的中心间距，取1.3m；d—轮胎着地宽度，取0.6m；三、边坡稳定性分析方法：一般情况，土质边坡的设计，先按力学分析法进行验算，再以工程地质法予以校核，岩石或碎石土类边坡则主要采用工程地质法，有条件时可以力学分析进行校核。

理正岩土边坡稳定计算步骤—深路堑一、新建文件1.打开理正岩土软件，选择边坡稳定分析；2.新建一个计算数据的文件夹，指定工作路径为该文件夹，工程名称根据所做项目编辑，编号可以编为时间。

确定后，选择复杂土层稳定计算。

二、增加项目、导入土层1.选择要计算的高边坡断面桩号（可以一个高边坡段落计算一个断面，选择比较高比较危险的断面），打开将要计算的断面对应的地勘横断面，将设计横断面放到地勘断面上（注意如果两个比例不同的话需要转换一下），如果没有计算断面桩号的地勘，选择临近的、地质较差的一个地勘。

如图：新建一个cad图，将断面复制过去，然后删除所有的文字信息，只留下地层和设计横断面的线条。

注意：（1）无足轻重的小夹层可以删掉，简化断面图；（2）比例应统一调整为1:1000，理正软件计算时单位是按m来的；（3）软件识别的地层必须闭合，所以最后一层需要手动画一个大的框；另外，为了避免识别的岩层混乱，用多段线从上到下或从下到上，从同一个方向往另一个方向，把每个岩层描一遍，描的时候可以适当简化减少交点，然后删除原来的线条。

炸开多段线（必须保证最后图里只有直线，无其他图元），将cad图保存为dxf文件。

如图：——画地层这一步很关键，一定要注意。

2.回到理正岩土软件操作页面，进入界面以后选择“增”，第一个断面选择“系统默认例题”，后面的断面选择“前一个例题”即可；3.选择：左上角辅助功能——读入dxf文件自动形成坡面、节点、土层数据——是——选择要读入的dxf文件选择以后出现以下界面：放大图像，查看边坡坡脚的点号，坡面起始点号就输入坡脚的点号；坡面线段数决定了计算到的坡面位置，输入的数字是边坡线段数+1；我们计算到边坡顶面，以这个图为例就是5+1，输入6，确定。

跳回以下界面：（1）如果图中边坡示意正好是从设计边坡的底面到顶面，如图这样，就代表点号与段落数输入正确，如果不是，就重复上述步骤重新读入dxf，重新输入点号和段落。

第二节边坡稳定性分析方法力学验算法和工程地质法是路基边坡稳定性分析和验算方法常用的两种方法。

1．力学验算法(1)数解法假定几个不同的滑动面，按力学平衡原理对每个滑动面进行验算，从中找出最危险滑动面，按此最危险滑动面的稳定程度来判断边坡的稳定性。

此方法计算较精确，但计算繁琐。

(2)图解或表解法在图解和计算的基础上，经过分析研究，制定图表，供边坡稳定性验算时采用。

以简化计算工作。

2．工程地质法根据稳定的自然山坡或已有的人工边坡进行土类及其状态的分析研究，通过工程地质条件相对比，拟定出与路基边坡条件相类似的稳定值的参考数据，作为确定路基边坡值的依据。

一般土质边坡的设计常用力学验算法进行验算，用工程地质法进行校核；岩石或碎石土类边坡则主要采用工程地质法进行设计。

3．力学验算法的基本假定滑动土楔体是均质各向同性、滑动面通过坡脚、不考虑滑动土体内部的应力分布及各土条(指条分法)之间相互作用力的影响。

一、直线滑动面法松散的砂类土路基边坡，渗水性强，粘性差，边坡稳定主要靠其内摩擦力。

失稳土体的滑动面近似直线状态，故直线滑动面法适用于砂类土：如图2-2-4所示，验算时，先通过坡脚或变坡点假设一直线滑动面，将路提斜上方分割出下滑土楔体ABD，沿假设的滑动面AD滑动，其稳定系数K按下式计算(按边坡纵向单位长度计)：验算的边坡是否稳定，取决于最小稳定系数Kmin的值。

当Kmin＝1.0时，边坡处于极限平衡状态。

由于计算的假定，计算参数(r，Ψ，c)的取值都与实际情况存在一定的差异，为了保证边坡有足够的稳定性，通常以最小稳定系数Kmin≥1.25来判别边坡的稳定性。

但Kmin过大，则设计偏于保守，在工程上不经济。

当路堤填料为纯净的粗砂、中砂、砾石、碎石时，其粘聚力很小，可忽略不计，则式（2-2-3）变为：式(2-2-3)也适用于均质砂类土路堑边坡的稳定性验算。

二、圆弧滑动面法用粘性土填筑的路堤，边坡滑坍时的破裂面形状为一曲面，为简化计算，通常近似地假设为一圆弧状滑动面。

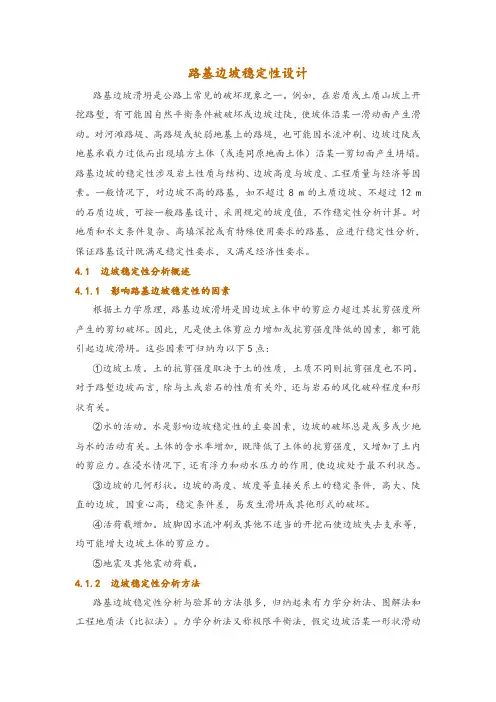

路基边坡稳定性设计路基边坡滑坍是公路上常见的破坏现象之一。

例如，在岩质或土质山坡上开挖路堑，有可能因自然平衡条件被破坏或边坡过陡，使坡体沿某一滑动面产生滑动。

对河滩路堤、高路堤或软弱地基上的路堤，也可能因水流冲刷、边坡过陡或地基承载力过低而出现填方土体（或连同原地面土体）沿某一剪切面产生坍塌。

路基边坡的稳定性涉及岩土性质与结构、边坡高度与坡度、工程质量与经济等因素。

一般情况下，对边坡不高的路基，如不超过8 m的土质边坡、不超过12 m 的石质边坡，可按一般路基设计，采用规定的坡度值，不作稳定性分析计算。

对地质和水文条件复杂、高填深挖或有特殊使用要求的路基，应进行稳定性分析，保证路基设计既满足稳定性要求，又满足经济性要求。

4.1 边坡稳定性分析概述4.1.1 影响路基边坡稳定性的因素根据土力学原理，路基边坡滑坍是因边坡土体中的剪应力超过其抗剪强度所产生的剪切破坏。

因此，凡是使土体剪应力增加或抗剪强度降低的因素，都可能引起边坡滑坍。

这些因素可归纳为以下5点：①边坡土质。

土的抗剪强度取决于土的性质，土质不同则抗剪强度也不同。

对于路堑边坡而言，除与土或岩石的性质有关外，还与岩石的风化破碎程度和形状有关。

②水的活动。

水是影响边坡稳定性的主要因素，边坡的破坏总是或多或少地与水的活动有关。

土体的含水率增加，既降低了土体的抗剪强度，又增加了土内的剪应力。

在浸水情况下，还有浮力和动水压力的作用，使边坡处于最不利状态。

③边坡的几何形状。

边坡的高度、坡度等直接关系土的稳定条件，高大、陡直的边坡，因重心高，稳定条件差，易发生滑坍或其他形式的破坏。

④活荷载增加。

坡脚因水流冲刷或其他不适当的开挖而使边坡失去支承等，均可能增大边坡土体的剪应力。

⑤地震及其他震动荷载。

4.1.2 边坡稳定性分析方法路基边坡稳定性分析与验算的方法很多，归纳起来有力学分析法、图解法和工程地质法（比拟法）。

力学分析法又称极限平衡法，假定边坡沿某一形状滑动面破坏，按力学平衡原理进行计算。

岩质路堑土质路堑设计规定
岩质路堑土质路堑设计规定具体内容是什么，下面本店铺为大家解答。

1、岩质路堑边坡形式及坡率应根据工程地质与水文地质条件、边坡高度、施工方法，结合自然稳定边坡和人工边坡的调查综合确定。

必要时可采用稳定分析方法予以检算。

边坡高度不大于30m时，无外倾软弱结构面的边坡按岩体类型，边坡坡率可按表3.4.2确定
注：1）有可靠的资料和经验时，可不受本表限制；
2）Ⅳ类强风化包括各类风化程度的极软岩；
2、对于有外倾软弱结构面的岩质边坡、坡顶边缘附近有较大荷载的边坡、边坡高度超过表3.4.2范围的边坡等，边坡坡率应按有关规定通过稳定性分析计算确定。

3、硬质岩石挖方路基宜采用光面、预裂爆破技术。

4、边坡高度大于20m的软弱松散岩质路堑，宜采用分层开挖、分层防护和坡脚预加固技术。

第 1 页共1 页。

路基工程第四章路基稳定性分析计算4.1边坡稳定性分析原理4.2直线滑动面的边坡稳定性分析4.3曲线滑动面的边坡稳定性分析4.4软土地基的路基稳定性分析4.5浸水路堤的稳定性分析4.6路基边坡抗震稳定性分析一、边坡稳定原理：力学计算基本方法是分析失稳滑动体沿滑动面上的下滑力T与抗滑力R，按静力平衡原理，取两者之比值为稳定系数K，即K=RT1、假设空间问题—>平面问题（1）通常按平面问题来处理（2）松散的砂性土和砾（石）土在边坡稳定分析时可采用直线破裂法。

（3）粘性土在边坡稳定分析时可采用圆弧破裂面法。

一、边坡稳定原理：⏹一般情况下，对于边坡不高的路基（不超过8.0的土质边坡，不超过12.0m的石质边坡），可按一般路基设计，采用规定的边坡值，不做稳定性分析；⏹地质与水文条件复杂，高填深挖或特殊需要的路基，应进行边坡稳定性分析计算，据此选定合理的边坡及相应的工程技术。

一、边坡稳定原理：边坡稳定分析时，大多采用近似的方法，并假设：（1）不考虑滑动土体本身内应力的分布。

（2）认为平衡状态只在滑动面上达到，滑动土体整体下滑。

（3）极限滑动面位置需要通过试算来确定。

二、边坡稳定性分析的计算参数：（一）土的计算参数：1、对于路堑或天然边坡取：原状土的容重γ，内摩擦角和粘聚力2、对于路堤边坡，应取与现场压实度一致的压实土的试验数据3、边坡由多层土体所构成时（取平均值）c = i=1n c i ℎii=1n ℎitanφ= i=1n ℎi tgφii=1n ℎiγ= i=1n γi ℎii=1n ℎi第一节边坡稳定性分析原理二、边坡稳定性分析的计算参数：（二）边坡稳定性分析边坡的取值：对于折线形、阶梯形边坡：取平均值。

（三）汽车荷载当量换算：边坡稳定分析时，需要将车辆按最不利情况排列，并将车辆的设计荷载换算成当量土柱高，以ℎ0表示：ℎ0=NQγBL式中：N—横向分布的车辆数（为车道数）；Q—每辆重车的重力，kN（标准车辆荷载为550kN）；L—汽车前后轴的总距；B—横向分布车辆轮胎最外缘之间的距离；B=Nb+（N-1）m+d式中：b—后轮轮距，取1.8m；m—相邻两辆车后轮的中心间距，取1.3m；d—轮胎着地宽度，取0.6m；三、边坡稳定性分析方法：一般情况，土质边坡的设计，先按力学分析法进行验算，再以工程地质法予以校核，岩石或碎石土类边坡则主要采用工程地质法，有条件时可以力学分析进行校核。

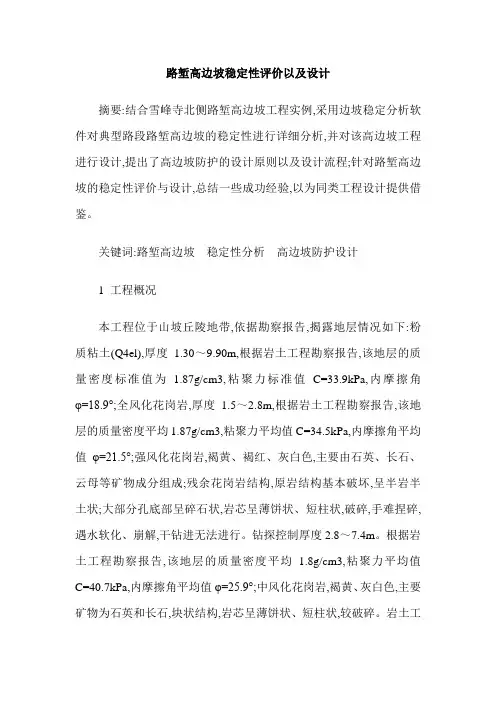

路堑高边坡稳定性评价以及设计摘要:结合雪峰寺北侧路堑高边坡工程实例,采用边坡稳定分析软件对典型路段路堑高边坡的稳定性进行详细分析,并对该高边坡工程进行设计,提出了高边坡防护的设计原则以及设计流程;针对路堑高边坡的稳定性评价与设计,总结一些成功经验,以为同类工程设计提供借鉴。
