传感器与检测技术课后题答案

1-2 自动检测系统通常由几个部分组成？其中对传感器的一般要求是什么？首先由各种传感器将非电被测物理或化学成分参量转化成电参量信号，然后经信号调理，数据采集，信号处理后，进行显示，输出，加上系统所需的交，直流稳压电源和必要的输入设备，便构成了一个完整的自动检测系统。

对传感器通常有如下要求：1，准确性2，稳定性3，灵敏度4其他：如耐腐蚀性，功耗，输出信号形式，体积，售价等。

1-3 试述信号调理和信号处理的主要功能和区别，并说明信号调理单元和信号处理单元通常由哪些部分组成。

信号调理在检测系统中的作用是对传感器输出的微弱信号进行检波，转换，滤波，放大等，以便检测系统后续处理或显示。

信号处理模块是自动检测仪表，检测系统进行数据处理和各种控制的中枢环节，其作用和大脑相类似。

信号调理电路通常包括滤波、放大、线性化等环节。

信号处理模块通常以各种型号的嵌入式微控制器、专用高速处理器（DSP）和大规模可编程集成电路，或直接采用工业控制计算机来构建。

2-1 随机误差，系统误差，粗大误差产生的原因是什么？对测量结果的影响有什么不同？从提高测量准确度看，应如何处理这些误差？随机误差主要是由于检测仪器或测量过程中某些未知或无法控制的随机因素综合作用的结果。

系统误差产生的原因大体上有：测量所用的仪器本身性能不完善或安装，布置，调整不当；在测量过程中温度，湿度，气压，电磁干扰等环境条件发生变化；测量方法不完善，或者测量所依据的理论本身不完善；操作人员视读方式不当等。

粗大误差一般由外界重大干扰或仪器故障或不正确的操作等引起的。

减小和消除系统误差的方法——1，针对产生系统误差的主要原因采取相应措施2，采用修正方法减小恒差系统误差3，采用交叉读书法减小线性系统误差4，采用半周期法减小周期性系统误差随机误差的处理——可以用数理统计的方法，对其分布范围做出估计，得到随机影响的不确定度。

粗大误差的处理——拉伊达准则和格拉布斯准则2-2 工业仪表常用的精度等级是如何定义的？精度等级与测量误差是什么关系？人为规定：取最大引用误差百分数的分子作为检测仪器（系统）精度等级的标志，即用最大引用误差去掉正负号的数字来表示精度等级。

传感器与检测技术习题与参考答案1、在典型噪声干扰的抑制方法中,采用RC吸收电路的目的是（）A、克服串扰B、抑制共模噪声C、抑制差模噪声D、消除电火花干扰答案：D2、传感器输出量的变化量△Y与引起此变化的输入量的变化量△X之比,称为( )A、灵敏度B、阈值C、分辨力D、满量程输出答案：A3、压电陀螺的作用是检测运动物体的（）A、角速度B、线速度C、线位移D、角位移答案：A4、属于传感器静态特性指标的是（）A、稳定时间B、阻尼比C、时间常数D、重复性答案：D5、压电式传感器属于( )A、电流型传感器B、结构型传感器C、物性型传感器D、电压型传感器答案：C6、气敏传感器检测气体的( )A、温度和成份B、温度和浓度D、成份和浓度答案：D7、下列线位移传感器中，测量范围大的类型是（）A、变极距型电容式B、差动变压器式C、自感式D、电涡流式答案：B8、为了进行图像识别，应当先消除图像中的噪声和不必要的像素，这一过程称为（）A、前处理B、编码C、压缩D、后处理答案：A9、下列传感器,不适合于静态位移测量的是( )A、电感式位移传感器B、压电式位移传感器C、涡流式位移传感器D、压阻式位移传感器答案：B10、圆筒电容式液位高度传感器属于（）A、变面积型B、变介质型C、变间隙型D、变极距型答案：B11、属于传感器静态特性指标的是( )A、阻尼比B、稳定性C、固有频率D、时间常数答案：B12、热敏电阻式湿敏元件能够直接检测（）B、温度差C、温度D、相对湿度答案：A13、心电图信号为( )A、离散信号B、共模信号C、模拟信号D、数字信号答案：C14、霍尔式转速传感器测量转速时，当被测物上的标记数2：4，传感器输出周期信号的频率f=200Hz时，则轴的转速为（）A、1500r／minB、2000r／minC、2500r／minD、3000r／min答案：D15、在标定传感器时，正行程的最大偏差与反行程的最大偏差可用于确定传感器的A、重复性B、线性度C、分辨率D、迟滞特性答案：A16、用电涡流式速度传感器测量轴的转速，当轴的转速为50r/min时，输出感应电动势的频率为50 Hz，则测量齿轮的齿数为（）。

第八章习题答案1．什么是光电效应，依其表现形式如何分类，并予以解释。

解：光电效应首先把被测量的变化转换成光信号的变化，然后通过光电转换元件变换成电信号,光电效应分为外光电效应和内光电效应两大类：a)在光线作用下，能使电子逸出物体表面的现象称为外光电效应;b)受光照的物体导电率1R发生变化，或产生光生电动势的效应叫内光电效应。

2．分别列举属于内光电效应和外光电效应的光电器件。

解：外光电效应，如光电管、光电倍增管等。

内光电效应，如光敏电阻、光电池和光敏晶体管等。

3．简述CCD 的工作原理。

解：CCD 的工作原理如下：首先构成CCD 的基本单元是MOS 电容器，如果MOS 电容器中的半导体是P 型硅，当在金属电极上施加一个正电压时，在其电极下形成所谓耗尽层，由于电子在那里势能较低，形成了电子的势阱，成为蓄积电荷的场所。

CCD 的最基本结构是一系列彼此非常靠近的MOS 电容器，这些电容器用同一半导体衬底制成，衬底上面覆盖一层氧化层，并在其上制作许多金属电极，各电极按三相（也有二相和四相）配线方式连接。

CCD 的基本功能是存储与转移信息电荷，为了实现信号电荷的转换：必须使MOS 电容阵列的排列足够紧密，以致相邻MOS 电容的势阱相互沟通，即相互耦合；控制相邻MOC 电容栅极电压高低来调节势阱深浅，使信号电荷由势阱浅的地方流向势阱深处；在CCD 中电荷的转移必须按照确定的方向。

4．说明光纤传输的原理。

解：光在空间是直线传播的。

在光纤中，光的传输限制在光纤中，并随光纤能传送到很远的距离，光纤的传输是基于光的全内反射。

当光纤的直径比光的波长大很多时，可以用几何光学的方法来说明光在光纤内的传播。

设有一段圆柱形光纤，它的两个端面均为光滑的平面。

当光线射入一个端面并与圆柱的轴线成θi 角时，根据斯涅耳（Snell ）光的折射定律，在光纤内折射成θj ，然后以θk 角入射至纤芯与包层的界面。

若要在界面上发生全反射，则纤芯与界面的光线入射角θk 应大于临界角φc （处于临界状态时，θr =90º），即:21arcsin k c n n θϕ≥=且在光纤内部以同样的角度反复逐次反射，直至传播到另一端面。

第四章习题答案1．某电容传感器（平行极板电容器）的圆形极板半径)(4mm r =，工作初始极板间距离)(3.00mm =δ，介质为空气。

问：（1）如果极板间距离变化量)(1m μδ±=∆，电容的变化量C ∆是多少？（2）如果测量电路的灵敏度)(1001pF mV k =，读数仪表的灵敏度52=k （格／mV ）在)(1m μδ±=∆时，读数仪表的变化量为多少？解：（1）根据公式SSSd C d d d d d dεεε∆∆=-=⋅-∆-∆ ，其中S=2r π （2）根据公式112k k δδ∆=∆ ，可得到112k k δδ⋅∆∆==31001100.025-⨯⨯= 2．寄生电容与电容传感器相关联影响传感器的灵敏度，它的变化为虚假信号影响传感器的精度。

试阐述消除和减小寄生电容影响的几种方法和原理。

解：电容式传感器内极板与其周围导体构成的“寄生电容”却较大，不仅降低了传感器的灵敏度，而且这些电容（如电缆电容）常常是随机变化的，将使仪器工作很不稳定，影响测量精度。

因此对电缆的选择、安装、接法都有要求。

若考虑电容传感器在高温、高湿及高频激励的条件下工作而不可忽视其附加损耗和电效应影响时，其等效电路如图4-8所示。

图中L 包括引线电缆电感和电容式传感器本身的电感；C 0为传感器本身的电容；C p 为引线电缆、所接测量电路及极板与外界所形成的总寄生电容，克服其影响，是提高电容传感器实用性能的关键之一；R g 为低频损耗并联电阻，它包含极板间漏电和介质损耗；R s 为高湿、高温、高频激励工作时的串联损耗电组，它包含导线、极板间和金属支座等损耗电阻。

此时电容传感器的等效灵敏度为2200220/(1)(1)g e e k C C LC k d d LC ωω∆∆-===∆∆- （4-28）当电容式传感器的供电电源频率较高时，传感器的灵敏度由k g 变为k e ，k e 与传感器的固有电感（包括电缆电感）有关，且随ω变化而变化。

绪论1检测一个圆柱体的直径，请想出尽可能多的检测方法，并分析这些方法中的误差影响因素和大小。

答:a、使用游标卡尺测量，误差主要为人手安放直径相对位置的准确性；b、使用软绳沿直径轴向缠绕，多绕几圈求平均值，利用周长与直径的关系计算，误差主要是缠绕绳与轴线的垂直情况，与游标尺相比，减少了单个测量的误差；c，采用标准件，使用磁力表架进行测量，此种测量精度较高，一般在0.02mm。

2请举例说明动态特性和静态特性的区别。

答：动态特性的函数与时间相关，即时间不同，特征值不尽相同；而静态特性与时间无关。

如，温度传感器的线性度是通过一定时间稳定后才测量温度，而温度变化引起的温度传感器发生变化的滞后则属于动态特性。

3说明传感器与检测技术的发展趋势。

答：a、不断拓展检测范围，努力提高检测精度和可靠性；b、传感器逐渐向集成化、组合式、数字化方向发展；c、重视非接触式检测技术研究；d、检测系统智能化。

4说明频率域分析能解决的问题。

答: 频域描述反映信号的频率组成及幅值、相位关系。

为了解决不同的问题，往往需要掌握信号的不同方面的特征，因而可采用不同的信号描述方式。

例如，评定机器振动烈度，需要振动速度的均方根值作为判据，而在寻找振动源头时则需要掌握振动信号的频率分量，需要采用频域描述。

项目一1设想一个方案使用光电接近开关检测转速。

答：在转轴上粘接一个小面积的反光板，试验光电接近开关的敏感距离，安放光电接近开关，这样，转轴每转一圈，光电开关输出一个脉冲，利用计数器表头，或者人工计数，计量转动圈数的时间，利用转速公式获得转速。

2使用数显表配合接近开关，设计一个方案，检测传送带上的输运物料的个数。

答：在传送带边上设计一个接近开关，并测试其对物料的敏感距离，然后将其信号线按照实训任务中的方法连接，即可在数显表上显示来料个数。

3上网查找一个接近开关的生产厂家，并介绍其生产接近开关的型号和应用场合。

答：/products.asp?id=65，上海巨马。

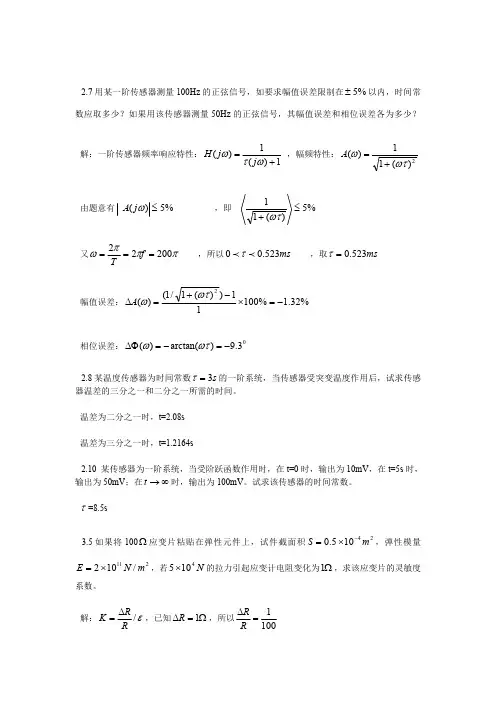

2.7用某一阶传感器测量100Hz 的正弦信号，如要求幅值误差限制在以内，时间常%5±数应取多少？如果用该传感器测量50Hz 的正弦信号，其幅值误差和相位误差各为多少？解：一阶传感器频率响应特性： ，幅频特性：1)(1)(+=ωτωj j H 2)(11)(ωτω+=A 由题意有 ，即%5)(≤ωj A %5)(11≤+ωτ又 ，所以 ，取 πππω20022===f Tms 523.00 τms 523.0=τ幅值误差： %32.1%10011))(1/1()(2-=⨯-+=∆ωτωA 相位误差：03.9)arctan()(-=-=∆Φωτω2.8某温度传感器为时间常数的一阶系统，当传感器受突变温度作用后，试求传感s 3=τ器温差的三分之一和二分之一所需的时间。

温差为二分之一时，t=2.08s温差为三分之一时，t=1.2164s2.10 某传感器为一阶系统，当受阶跃函数作用时，在t=0时，输出为10mV ，在t=5s 时，输出为50mV ；在时，输出为100mV 。

试求该传感器的时间常数。

∞→t =8.5sτ3.5如果将100应变片粘贴在弹性元件上，试件截面积，弹性模量Ω24105.0m S -⨯=，若的拉力引起应变计电阻变化为，求该应变片的灵敏度211/102m N E ⨯=N 4105⨯Ω1系数。

解：，已知，所以ε/R R K ∆=Ω=∆1R 1001=∆R R，29243/101/105.01050m N m N A F ⨯=⨯⨯==-σ由得，εσE =3119105102101-⨯=⨯⨯==E σε所以2105100/1/3=⨯=∆=-εRR K 3.6一个量程为10kN 的应变式测力传感器，其弹性元件为薄壁圆筒轴向受力，外径20mm ，内径18mm ，在其表面粘贴八个应变片，四个沿轴向粘贴，四个沿周向粘贴，应变片的电阻值均为，灵敏度为2.0，泊松比为0.3，材料弹性模量为，要求：Ω120Pa 11101.2⨯（1）绘出弹性元件贴片位置及全桥电路。

一、1.1什么是传感器？传感器特性在检测技术系统中起什么作用？答：（1）能感受（或响应）规定的被测量，并按照一定规律转换成可用输出信号的器件或装置，通常由敏感元件和转换元件组成。

（2）传感器是检测系统的第一个环节，其主要作用是将感知的被测非电量按一定的规律转化为某一种量值输出，通常是电信号。

1.2画出传感器系统的组成框图，说明各环节的作用。

答：（1）被测信息→敏感元件→转换元件→信号调理电路→输出信息其中转换元件、信号调理电路都需要再接辅助电源电路；（2）敏感元件：感受被测量并输出与被测量成确定关系的其他量的元件；转换元件：可以直接感受被测量而输出与被测量成确定关系的电量；信号调理电路与转换电路：能把传感元件输出的电信号转换为便于显示、记录和控制的有用电路。

1.3什么是传感器的静态特性？它有哪些性能指标？如何用公式表征这些性能指标？答：（1）指检测系统的输入、输出信号不随时间变化或变化缓慢时系统所表现出得响应特性。

（2）性能指标有：测量范围、灵敏度、非线性度、回程误差、稳定度和漂移、重复性、分辨率和精确度。

（3）灵敏度：s=&y/&x；非线性度=B/A*100%；回程误差=Hmax/A*100%；不重复性Ex=+-&max/Yfs*100%；精度：A=&A/ Yfs*100%；1.4什么是传感器的灵敏度？灵敏度误差如何表示？答：（1）指传感器在稳定工作情况下输出量变化&y对输入量变化&x的比值；（2）灵敏度越高，测量精度就越大，但灵敏度越高测量范围就越小，稳定性往往就越差。

1.5什么是传感器的线性度？常用的拟合方法有哪几种？答：(1)通常情况下，传感器的实际静态特性输出是条曲线而非直线，在实际工作中，为使仪器（仪表）具有均匀刻度的读数，常用一条拟合直线近似地代表实际的特性曲线，线性度就是这个近似程度的一个性能指标。

（2）方法有：将零输入和满量程输出点相连的理论直线作为一条拟合直线；将与特性曲线上个点偏差的平方和为最小理论直线作为拟合直线，此拟合直线称为最小二乘法拟合直线。

传感器与检测技术徐科军第三版课后习题答案 Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#传感第一章1.何为准确度、精密度、精确度?并阐述其与系统误差和随机误差的关系。

答:准确度:反映测量结果中系统误差的影响程度。

精密度:反映测量结果中随机误差的影响程度。

精确度:反映测量结果中系统误差和随机误差综合的的影响程度,其定量特征可用测量的不确定度表示。

4.为什么在使用各种指针式仪表时,总希望指针偏转在全量程的2/3以上范围内使用?答:选用仪表时要考虑被测量的大小越接近仪表上限越好,为了充分利用仪表的准确度,选用仪表前要对被测量有所了解,其被测量的值应大于其测量上限的2/3。

14.何为传感器的静态标定和动态标定?试述传感器的静态标定过程。

答:静态标定:确定传感器的静态特性指标,如线性度、灵敏度、滞后和重复性等。

动态标定:确定传感器的动态特性参数,如频率响应、时间常数、固有频率和阻尼比等。

静态标定过程:①将传感器全量程分成如干等间距点。

②根据传感器量程分点情况,由小到大一点一点地输入标准量值,并记录与各输入值相应的输出值。

③将输入值由大到小一点一点减小,同时记录与各输入值相对应的输出值。

④按②、③所述过程,对传感器进行正反行程往复循环多次测试,将得到的输出-输入测试数据用表格列出或作出曲线。

⑤对测试数据进行必要的处理,根据处理结果就可以确定传感器的线性度、灵敏度、迟滞和重复性等静态特性指标。

第二章1.什么叫应变效应?利用应变效应解释金属电阻应变片的工作原理。

答:应变效应:金属丝的电阻随着它所受的机械形变的大小而发生相应的变化的现象称为金属应变效应。

工作原理:在电阻丝拉伸极限内,电阻的相对变化与应变成正比,即:=K0 (K0:电阻丝的灵敏系数、:导体的纵向应变)2.金属电阻应变片与的工作原理有何区别?各有何优缺点?答:区别:金属电阻变化主要是由机械形变引起的;半导体的阻值主要由电阻率变化引起的。

第1章传感器特性习题答案：5.答：静特性是当输入量为常数或变化极慢时，传感器的输入输出特性，其主要指标有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性。

传感器的静特性由静特性曲线反映出来，静特性曲线由实际测绘中获得。

人们根据传感器的静特性来选择合适的传感器。

9．解：10.解：11．解：带入数据拟合直线灵敏度0.68,线性度±7%。

，，，，，，13．解：此题与炉温实验的测试曲线类似:14．解：15．解：所求幅值误差为1.109,相位滞后33042,所求幅值误差为1.109,相位滞后33042,16．答：dy/dx=1-0.00014x。

微分值在x<7143Pa时为正，x>7143Pa时为负，故不能使用。

17．答：⑴20。

C时，0～100ppm对应得电阻变化为250～350kΩ。

V0在48.78～67.63mV之间变化。

⑵如果R2=10MΩ，R3=250kΩ，20。

C时，V0在0～18.85mV之间变化。

30。

C时V0在46.46mV（0ppm）～64.43mV（100ppm）之间变化。

⑶20。

C时，V0为0～18.85mV，30。

C时V0为0～17.79mV，如果零点不随温度变化，灵敏度约降低4.9%。

但相对（2）得情况来说有很大的改善。

18．答：感应电压=2πfCRSVN,以f=50/60Hz,RS=1kΩ,VN=100代入，并保证单位一致，得：感应电压=2π*60*500*10-12*1000*100[V]=1.8*10-2V 第3章应变式传感器概述习题答案9.答：(1).全桥电路如下图所示(2).圆桶截面积应变片1、2、3、4感受纵向应变；应变片5、6、7、8感受纵向应变；满量程时：（3）10．答：敏感元件与弹性元件温度误差不同产生虚假误差，可采用自补偿和线路补偿。

11．解：12．解：13．解：①是ΔR/R=2（Δl/l）。

因为电阻变化率是ΔR/R=0.001，所以Δl/l（应变）=0.0005=5*10-4。

第一章1．什么是传感器？它由哪几个部分组成？分别起到什么作用？解：传感器是一种以一定的精确度把被测量转换为与之有确定对应关系的、便于应用的某种物理量的测量装置，能完成检测任务；传感器由敏感元件，转换元件，转换电路组成。

敏感元件是直接感受被测量，并输出与被测量成确定关系的物理量；转换元件把敏感元件的输出作为它的输入，转换成电路参量；上述电路参数接入基本转换电路，便可转换成电量输出。

2．传感器技术的发展动向表现在哪几个方面？解：（1）开发新的敏感、传感材料：在发现力、热、光、磁、气体等物理量都会使半导体硅材料的性能改变，从而制成力敏、热敏、光敏、磁敏和气敏等敏感元件后，寻找发现具有新原理、新效应的敏感元件和传感元件。

（2）开发研制新型传感器及组成新型测试系统①MEMS 技术要求研制微型传感器。

如用于微型侦察机的CCD 传感器、用于管道爬壁机器人的力敏、视觉传感器。

②研制仿生传感器③研制海洋探测用传感器④研制成分分析用传感器⑤研制微弱信号检测传感器（3）研究新一代的智能化传感器及测试系统：如电子血压计，智能水、电、煤气、热量表。

它们的特点是传感器与微型计算机有机结合，构成智能传感器。

系统功能最大程度地用软件实现。

（4）传感器发展集成化：固体功能材料的进一步开发和集成技术的不断发展，为传感器集成化开辟了广阔的前景。

（5）多功能与多参数传感器的研究：如同时检测压力、温度和液位的传感器已逐步走向市场。

3．传感器的性能参数反映了传感器的什么关系？静态参数有哪些？各种参数代表什么意义？动态参数有那些？应如何选择？解：在生产过程和科学实验中，要对各种各样的参数进行检测和控制，就要求传感器能感受被测非电量的变化并将其不失真地变换成相应的电量，这取决于传感器的基本特性，即输出—输入特性。

衡量静态特性的重要指标是线性度、灵敏度，迟滞和重复性等。

1）传感器的线性度是指传感器的输出与输入之间数量关系的线性程度；2）传感器的灵敏度S是指传感器的输出量增量A y与引起输出量增量A y的输入量增量X 的比值；3）传感器的迟滞是指传感器在正（输入量增大）反（输入量减小）行程期间其输出-输入特性曲线不重合的现象；4）传感器的重复性是指传感器在输入量按同一方向作全量程连续多次变化时，所得特性曲 线不一致的程度。

第1章传感器与检测技术基础思考题答案l.检测系统由哪几部分组成? 说明各部分的作用。

答：一个完整的检测系统或检测装置通常是由传感器、测量电路和显示记录装置等几部分组成，分别完成信息获取、转换、显示和处理等功能。

当然其中还包括电源和传输通道等不可缺少的部分。

下图给出了检测系统的组成框图。

检测系统的组成框图传感器是把被测量转换成电学量的装置，显然，传感器是检测系统与被测对象直接发生联系的部件，是检测系统最重要的环节，检测系统获取信息的质量往往是由传感器的性能确定的，因为检测系统的其它环节无法添加新的检测信息并且不易消除传感器所引入的误差。

测量电路的作用是将传感器的输出信号转换成易于测量的电压或电流信号。

通常传感器输出信号是微弱的，就需要由测量电路加以放大，以满足显示记录装置的要求。

根据需要测量电路还能进行阻抗匹配、微分、积分、线性化补偿等信号处理工作。

显示记录装置是检测人员和检测系统联系的主要环节，主要作用是使人们了解被测量的大小或变化的过程。

2.传感器的型号有几部分组成，各部分有何意义?依次为主称（传感器）被测量—转换原理—序号主称——传感器，代号C；被测量——用一个或两个汉语拼音的第一个大写字母标记。

见附录表2；转换原理——用一个或两个汉语拼音的第一个大写字母标记。

见附录表3；序号——用一个阿拉伯数字标记，厂家自定，用来表征产品设计特性、性能参数、产品系列等。

若产品性能参数不变，仅在局部有改动或变动时，其序号可在原序号后面顺序地加注大写字母A、B、C等，（其中I、Q不用）。

例：应变式位移传感器：C WY-YB-20；光纤压力传感器：C Y-GQ-2。

3.测量稳压电源输出电压随负载变化的情况时，应当采用何种测量方法? 如何进行?答：测定稳压电源输出电压随负载电阻变化的情况时，最好采用微差式测量。

此时输出电压认可表示为U0，U0=U+△U，其中△U是负载电阻变化所引起的输出电压变化量，相对U 来讲为一小量。
